Пара пачок сигарет та картонна коробка з множиною пачок сигарет

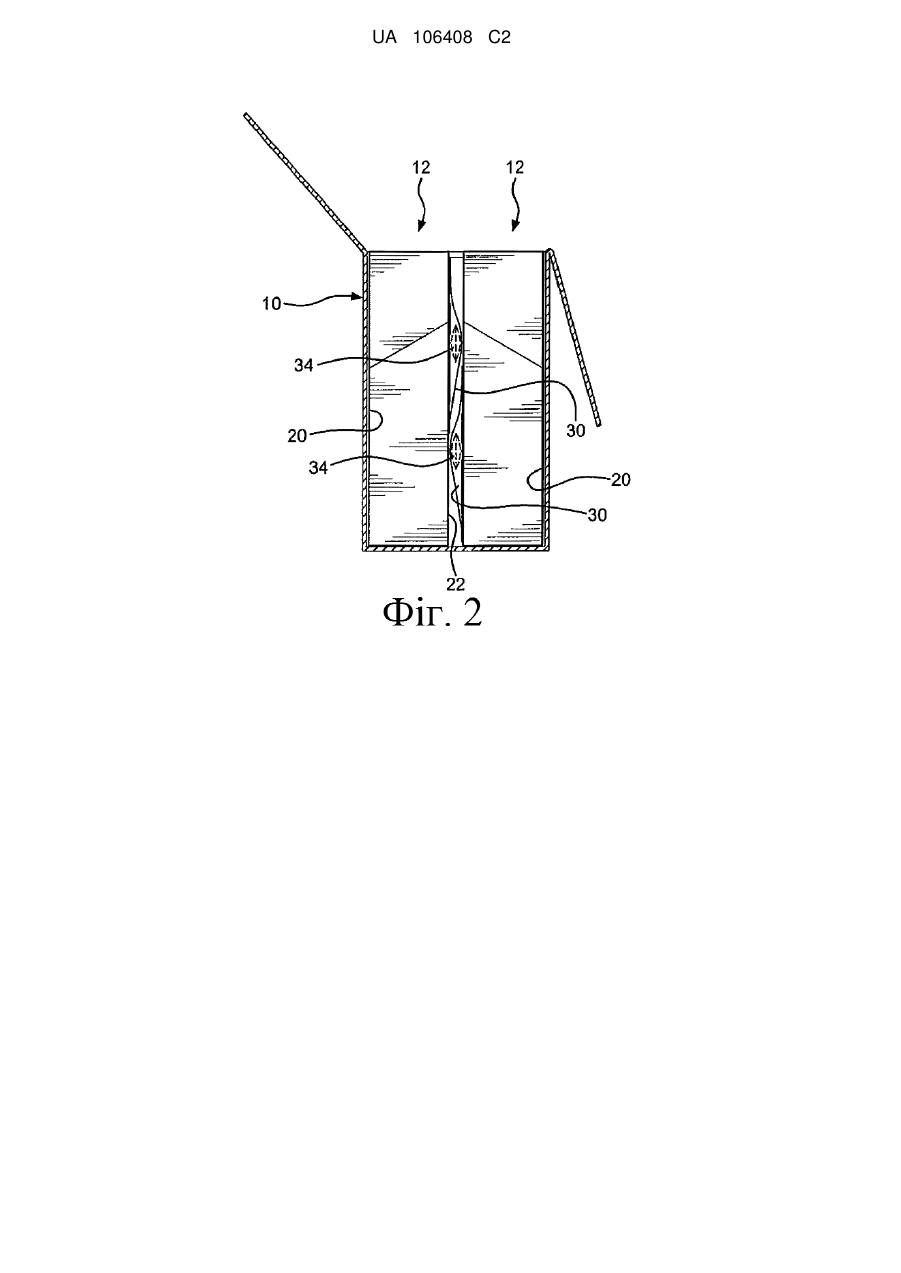

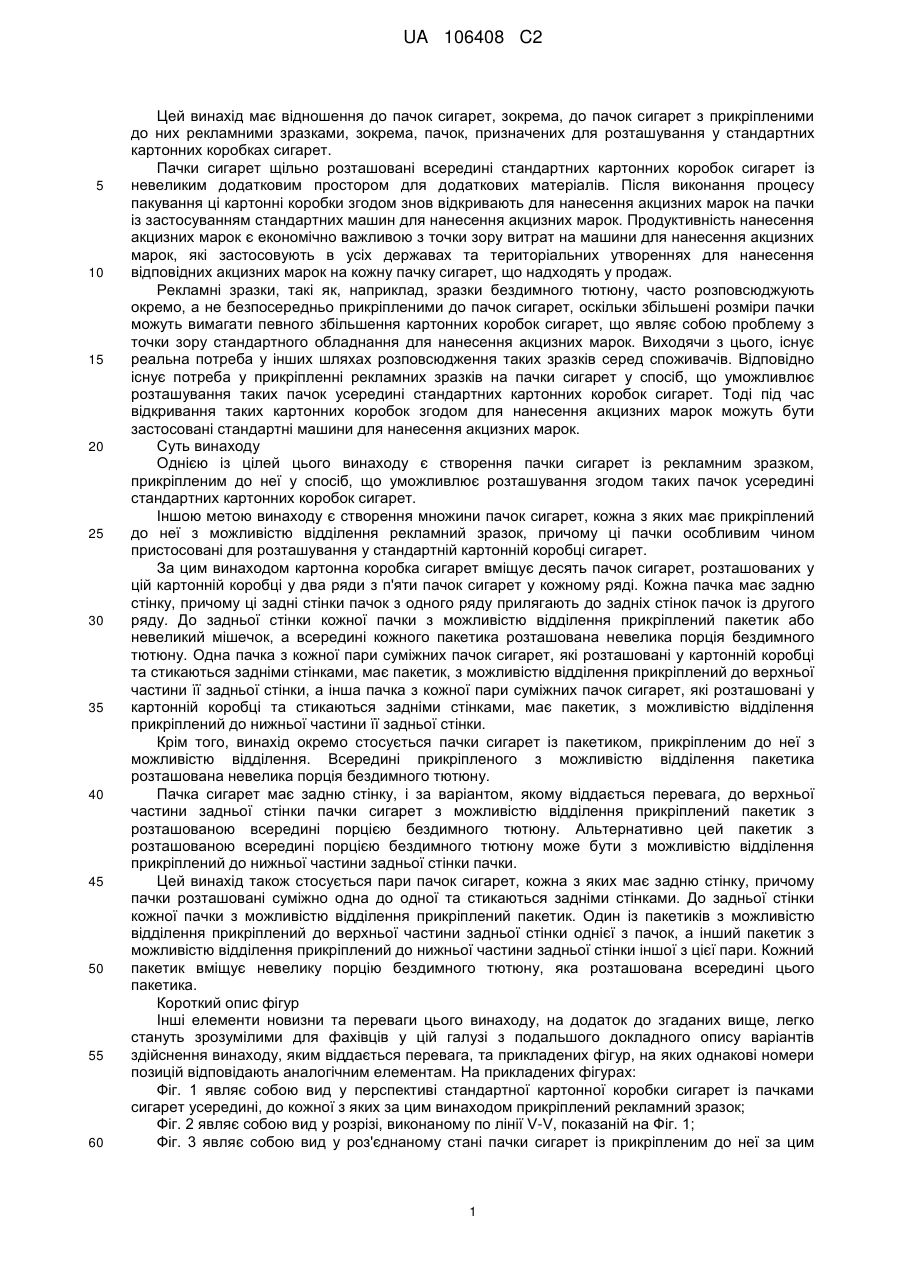

Реферат: Пара пачок (12) сигарет, кожна з яких має задню стінку (22), причому пачки (12) розташовані суміжно одна до одної та стикаються задніми стінками. Пакетик (30) з можливістю відділення прикріплений до задньої стінки (22) кожної пачки (12). Один із пакетиків (30) з можливістю відділення прикріплений до верхньої частини (36) задньої стінки однієї з пачок (12), а інший пакетик (30) з можливістю відділення прикріплений до нижньої частини (38) задньої стінки іншої пачки (12) із цієї пари. Всередині кожного з пакетиків (30) розташована рекламна порція бездимного тютюну (34). Пари таких пачок (12) розташовані всередині картонних коробок стандартного розміру (10). Кожна пачка (12) та прикріплений пакетик (30) можуть включати в себе обгортковий матеріал (50). UA 106408 C2 (12) UA 106408 C2 UA 106408 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід має відношення до пачок сигарет, зокрема, до пачок сигарет з прикріпленими до них рекламними зразками, зокрема, пачок, призначених для розташування у стандартних картонних коробках сигарет. Пачки сигарет щільно розташовані всередині стандартних картонних коробок сигарет із невеликим додатковим простором для додаткових матеріалів. Після виконання процесу пакування ці картонні коробки згодом знов відкривають для нанесення акцизних марок на пачки із застосуванням стандартних машин для нанесення акцизних марок. Продуктивність нанесення акцизних марок є економічно важливою з точки зору витрат на машини для нанесення акцизних марок, які застосовують в усіх державах та територіальних утвореннях для нанесення відповідних акцизних марок на кожну пачку сигарет, що надходять у продаж. Рекламні зразки, такі як, наприклад, зразки бездимного тютюну, часто розповсюджують окремо, а не безпосередньо прикріпленими до пачок сигарет, оскільки збільшені розміри пачки можуть вимагати певного збільшення картонних коробок сигарет, що являє собою проблему з точки зору стандартного обладнання для нанесення акцизних марок. Виходячи з цього, існує реальна потреба у інших шляхах розповсюдження таких зразків серед споживачів. Відповідно існує потреба у прикріпленні рекламних зразків на пачки сигарет у спосіб, що уможливлює розташування таких пачок усередині стандартних картонних коробок сигарет. Тоді під час відкривання таких картонних коробок згодом для нанесення акцизних марок можуть бути застосовані стандартні машини для нанесення акцизних марок. Суть винаходу Однією із цілей цього винаходу є створення пачки сигарет із рекламним зразком, прикріпленим до неї у спосіб, що уможливлює розташування згодом таких пачок усередині стандартних картонних коробок сигарет. Іншою метою винаходу є створення множини пачок сигарет, кожна з яких має прикріплений до неї з можливістю відділення рекламний зразок, причому ці пачки особливим чином пристосовані для розташування у стандартній картонній коробці сигарет. За цим винаходом картонна коробка сигарет вміщує десять пачок сигарет, розташованих у цій картонній коробці у два ряди з п'яти пачок сигарет у кожному ряді. Кожна пачка має задню стінку, причому ці задні стінки пачок з одного ряду прилягають до задніх стінок пачок із другого ряду. До задньої стінки кожної пачки з можливістю відділення прикріплений пакетик або невеликий мішечок, а всередині кожного пакетика розташована невелика порція бездимного тютюну. Одна пачка з кожної пари суміжних пачок сигарет, які розташовані у картонній коробці та стикаються задніми стінками, має пакетик, з можливістю відділення прикріплений до верхньої частини її задньої стінки, а інша пачка з кожної пари суміжних пачок сигарет, які розташовані у картонній коробці та стикаються задніми стінками, має пакетик, з можливістю відділення прикріплений до нижньої частини її задньої стінки. Крім того, винахід окремо стосується пачки сигарет із пакетиком, прикріпленим до неї з можливістю відділення. Всередині прикріпленого з можливістю відділення пакетика розташована невелика порція бездимного тютюну. Пачка сигарет має задню стінку, і за варіантом, якому віддається перевага, до верхньої частини задньої стінки пачки сигарет з можливістю відділення прикріплений пакетик з розташованою всередині порцією бездимного тютюну. Альтернативно цей пакетик з розташованою всередині порцією бездимного тютюну може бути з можливістю відділення прикріплений до нижньої частини задньої стінки пачки. Цей винахід також стосується пари пачок сигарет, кожна з яких має задню стінку, причому пачки розташовані суміжно одна до одної та стикаються задніми стінками. До задньої стінки кожної пачки з можливістю відділення прикріплений пакетик. Один із пакетиків з можливістю відділення прикріплений до верхньої частини задньої стінки однієї з пачок, а інший пакетик з можливістю відділення прикріплений до нижньої частини задньої стінки іншої з цієї пари. Кожний пакетик вміщує невелику порцію бездимного тютюну, яка розташована всередині цього пакетика. Короткий опис фігур Інші елементи новизни та переваги цього винаходу, на додаток до згаданих вище, легко стануть зрозумілими для фахівців у цій галузі з подальшого докладного опису варіантів здійснення винаходу, яким віддається перевага, та прикладених фігур, на яких однакові номери позицій відповідають аналогічним елементам. На прикладених фігурах: Фіг. 1 являє собою вид у перспективі стандартної картонної коробки сигарет із пачками сигарет усередині, до кожної з яких за цим винаходом прикріплений рекламний зразок; Фіг. 2 являє собою вид у розрізі, виконаному по лінії V-V, показаній на Фіг. 1; Фіг. 3 являє собою вид у роз'єднаному стані пачки сигарет із прикріпленим до неї за цим 1 UA 106408 C2 5 10 15 20 25 30 35 40 45 50 55 винаходом рекламним зразком; Фіг. 4 являє собою вид у перспективі пари пачок сигарет, які стикаються задніми стінками та мають рекламний зразок, прикріплений до задньої стінки кожної пачки; Фіг. 5 являє собою вид у перспективі, подібний до показаного на Фіг. 4, однак на якому показана пара пачок, відсунутих одна від одної; Фіг. 6 являє собою вид у перспективі, подібний до показаного на Фіг. 4, однак на якому показаний альтернативний варіант виконання з обгорткою на кожній пачці та прикріпленим за цим винаходом рекламним зразком; та Фіг. 7 являє собою вид у перспективі, подібний до показаного на Фіг. 6, однак на якому показана пара обгорнутих пачок, відсунутих одна від одної. Докладний опис винаходу Як більш докладно показано на фігурах, стандартна картонна коробка 10 сигарет вміщує десять пачок 12 сигарет, розташованих у два ряди по п'ять пачок у кожному ряді. Кожна пачка сигарет включає в себе вмістище 14, у якому розташований загорнутий у фольгу пакунок із двадцяти сигарет (не показаний), та відкидну кришку 16, виконану з можливістю відхилення по лінії 18 шарніра. Пачка сигарет включає в себе відповідно передню стінку 20 та задню стінку 22, а також верхню стінку 24, нижню стінку 26 та протилежні бічні стінки 28. Рекламний зразок у вигляді пакетика або невеликого мішечка 30 з можливістю відділення прикріплений до задньої стінки 22 кожної пачки 12 сигарет. Для цього може бути застосований двобічний клейкий елемент 32, однак можуть бути використані будь-які прийнятні засоби прикріплення з можливістю відділення. Кожний пакетик включає в себе два шари 33 матеріалу, прикріплені один до одного по зовнішніх крайках цих шарів матеріалу. Всередині кожного з пакетиків 30 розташована невелика порція 34 бездимного тютюну. Порції 34 можуть бути випадковим чином розташовані всередині пакетиків, або ж за потребою їх розташування може бути заздалегідь визначеним. Наприклад, як частково показано на Фіг. 5, порції можуть бути горизонтально, вертикально або випадковим чином орієнтовані всередині пакетиків. Як найкраще показано на Фіг. 4 та Фіг. 5, дві пачки 12 сигарет стикаються задніми стінками для розташування у картонній коробці 10. Що стосується однієї з пачок, до верхньої частини 36 задньої стінки цієї пачки з можливістю відділення прикріплений один пакетик, в той час як до нижньої частини 38 задньої стінки суміжної пачки із цієї пари прикріплений інший пакетик 30. Саме таке розташування зводить до мінімуму ширину пари суміжних пачок сигарет, що уможливлює розташування пачок усередині стандартної картонної коробки 10 сигарет, перш за все тому, що порції 34 у пакетиках не прилягають одна до одної. Прилягання порцій у пакетиках може легко збільшити ширину пари сусідніх пачок 12, та можливо буде потрібне збільшення картонної коробки сигарет. Як описано вище у розділі "Передумови створення винаходу", картонні коробки сигарет, що вміщують пачки сигарет, згодом знову відкривають для нанесення відповідних акцизних марок на кожну пачку всередині картонної коробки. Машини для нанесення акцизних марок виконані та пристосовані для обробки картонних коробок сигарет стандартного розміру, і тому будь-яке збільшення розміру картонної коробки може вимагати застосування спеціальних машин для нанесення акцизних марок. За цим винаходом розташування та орієнтування пакетиків 30 та порцій 34 всередині пакетиків надають можливість розташування пачок 12 у стандартній картонній коробці 10, і подальші процеси нанесення акцизних марок легко виконуються зі стандартними машинами для нанесення акцизних марок. На Фіг. 6 та Фіг. 7 показаний один із альтернативних варіантів здійснення цього винаходу, за яким у обгортковий матеріал 50 загорнута кожна пачка 12 та прикріплений пакетик 30. Призначення обгорткового матеріалу 50, показаного на Фіг. 6 та Фіг. 7, таке саме, як і показаного на Фіг. 4 та Фіг. 5, і аналогічні елементи позначені однаковими позиціями. Обгортковий матеріал 50 простягається навколо передньої стінки 20 та задньої стінки 22 пачки, а також протилежних бічних стінок 28. Верхня та нижня обмежувальні лінії 52, 54 розташовані поблизу верхньої та нижньої стінок 24, 26 пачки, залишаючи ці стінки не закритими обгортковим матеріалом. На обгортці виконані витяжний язичок 56 та знеміцнювальні лінії 58 для видалення цієї обгортки при відкриванні пачки 12. Витяжний язичок 56 та знеміцнювальні лінії 58 за варіантом, якому віддається перевага, розташовані на одній з двох протилежних бічних стінок 28 пачки. 2 UA 106408 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 1. Пара пачок сигарет, кожна з яких включає в себе задню стінку, при цьому пачки розташовані суміжно одна до одної, стикаючись задніми стінками, один пакетик з можливістю відділення прикріплений до верхньої частини задньої стінки однієї пачки з пари, а інший пакетик з можливістю відділення прикріплений до нижньої частини задньої стінки іншої пачки з цієї пари, причому всередині кожного з пакетиків розташована порція бездимного тютюну, й ці порції не стикаються одна з одною. 2. Пара пачок сигарет за п. 1, яка включає в себе обгортковий матеріал, обгорнутий навколо кожної пачки та прикріпленого пакетика. 3. Картонна коробка сигарет з множиною пачок сигарет, кожна з яких включає в себе задню стінку, розташованих у коробці у два ряди так, що задні стінки пачок з одного ряду прилягають до задніх стінок пачок з іншого ряду, при цьому одна пачка з кожної пари суміжних пачок сигарет, які розташовані у картонній коробці та стикаються задніми стінками, має пакетик, з можливістю відділення прикріплений до верхньої частини її задньої стінки, й інша пачка з кожної пари суміжних пачок сигарет, які розташовані у картонній коробці та стикаються задніми стінками, має пакетик, з можливістю відділення прикріплений до нижньої частини її задньої стінки, причому всередині кожного з пакетиків розташована порція бездимного тютюну, й ці порції у пакетиках кожної пари суміжних пачок сигарет, які розташовані у картонній коробці та стикаються задніми стінками, не стикаються одна з одною. 4. Картонна коробка сигарет за п. 3, яка включає в себе обгортковий матеріал, обгорнутий навколо кожної пачки та прикріпленого пакетика. 5. Картонна коробка сигарет за п. 3, яка вміщує десять пачок сигарет, розташованих у картонній коробці у два ряди з п'яти пачок сигарет у кожному ряді. 6. Картонна коробка сигарет за п. 5, яка включає в себе обгортковий матеріал, обгорнутий навколо кожної пачки та прикріпленого пакетика. 3 UA 106408 C2 4 UA 106408 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
