Спосіб очищення газового потоку, навантаженого пилом

Номер патенту: 106669

Опубліковано: 25.09.2014

Автор: Мілльнер Роберт

Завантажити PDF файл.

Формула / Реферат

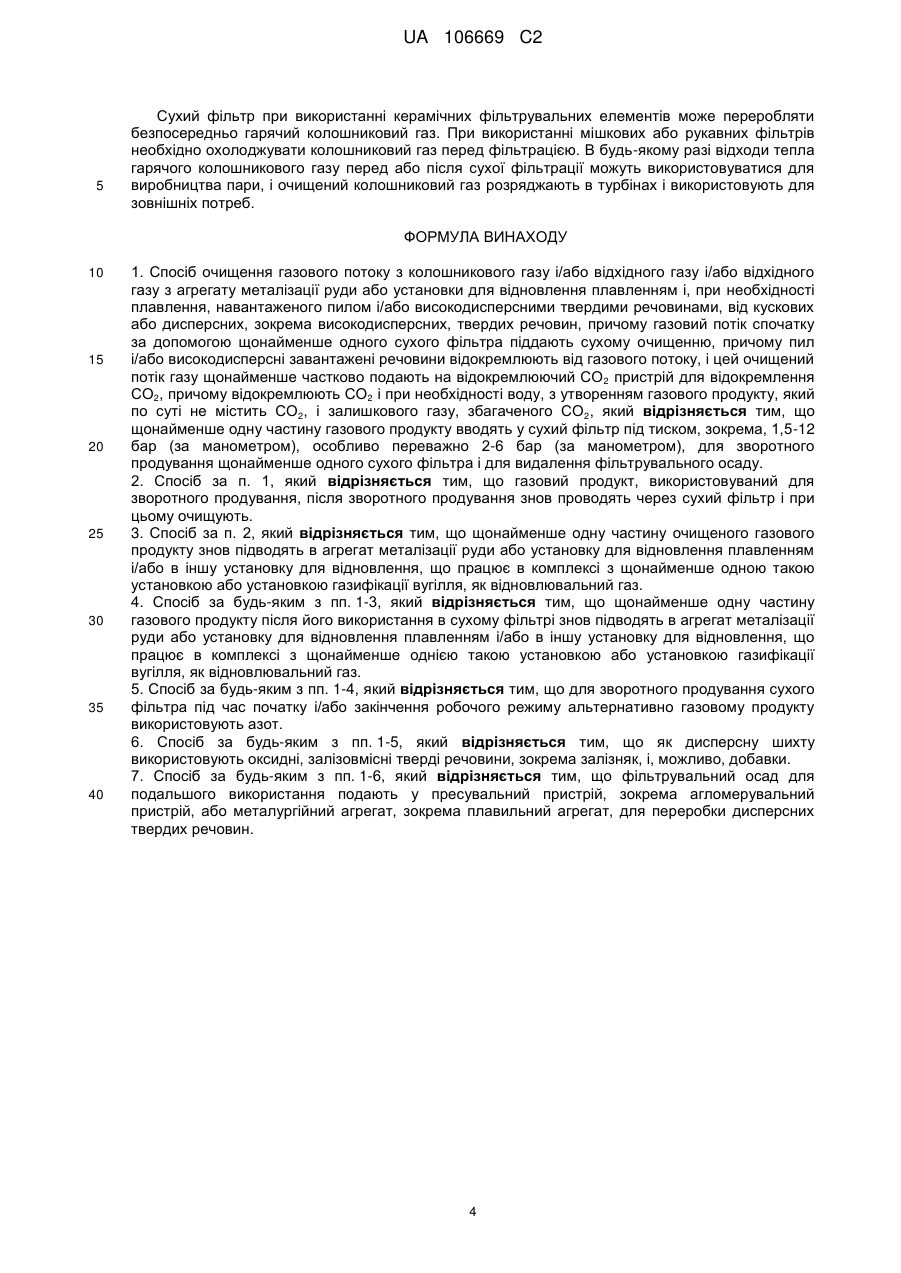

1. Спосіб очищення газового потоку з колошникового газу і/або відхідного газу і/або відхідного газу з агрегату металізації руди або установки для відновлення плавленням і, при необхідності плавлення, навантаженого пилом і/або високодисперсними твердими речовинами, від кускових або дисперсних, зокрема високодисперсних, твердих речовин, причому газовий потік спочатку за допомогою щонайменше одного сухого фільтра піддають сухому очищенню, причому пил і/або високодисперсні завантажені речовини відокремлюють від газового потоку, і цей очищений потік газу щонайменше частково подають на відокремлюючий СО2 пристрій для відокремлення СО2, причому відокремлюють СО2 і при необхідності воду, з утворенням газового продукту, який по суті не містить СО2, і залишкового газу, збагаченого СО2, який відрізняється тим, що щонайменше одну частину газового продукту вводять у сухий фільтр під тиском, зокрема, 1,5-12 бар (за манометром), особливо переважно 2-6 бар (за манометром), для зворотного продування щонайменше одного сухого фільтра і для видалення фільтрувального осаду.

2. Спосіб за п. 1, який відрізняється тим, що газовий продукт, використовуваний для зворотного продування, після зворотного продування знов проводять через сухий фільтр і при цьому очищують.

3. Спосіб за п. 2, який відрізняється тим, що щонайменше одну частину очищеного газового продукту знов підводять в агрегат металізації руди або установку для відновлення плавленням і/або в іншу установку для відновлення, що працює в комплексі з щонайменше одною такою установкою або установкою газифікації вугілля, як відновлювальний газ.

4. Спосіб за будь-яким з пп. 1-3, який відрізняється тим, що щонайменше одну частину газового продукту після його використання в сухому фільтрі знов підводять в агрегат металізації руди або установку для відновлення плавленням і/або в іншу установку для відновлення, що працює в комплексі з щонайменше однією такою установкою або установкою газифікації вугілля, як відновлювальний газ.

5. Спосіб за будь-яким з пп. 1-4, який відрізняється тим, що для зворотного продування сухого фільтра під час початку і/або закінчення робочого режиму альтернативно газовому продукту використовують азот.

6. Спосіб за будь-яким з пп. 1-5, який відрізняється тим, що як дисперсну шихту використовують оксидні, залізовмісні тверді речовини, зокрема залізняк, і, можливо, добавки.

7. Спосіб за будь-яким з пп. 1-6, який відрізняється тим, що фільтрувальний осад для подальшого використання подають у пресувальний пристрій, зокрема агломерувальний пристрій, або металургійний агрегат, зокрема плавильний агрегат, для переробки дисперсних твердих речовин.

Текст

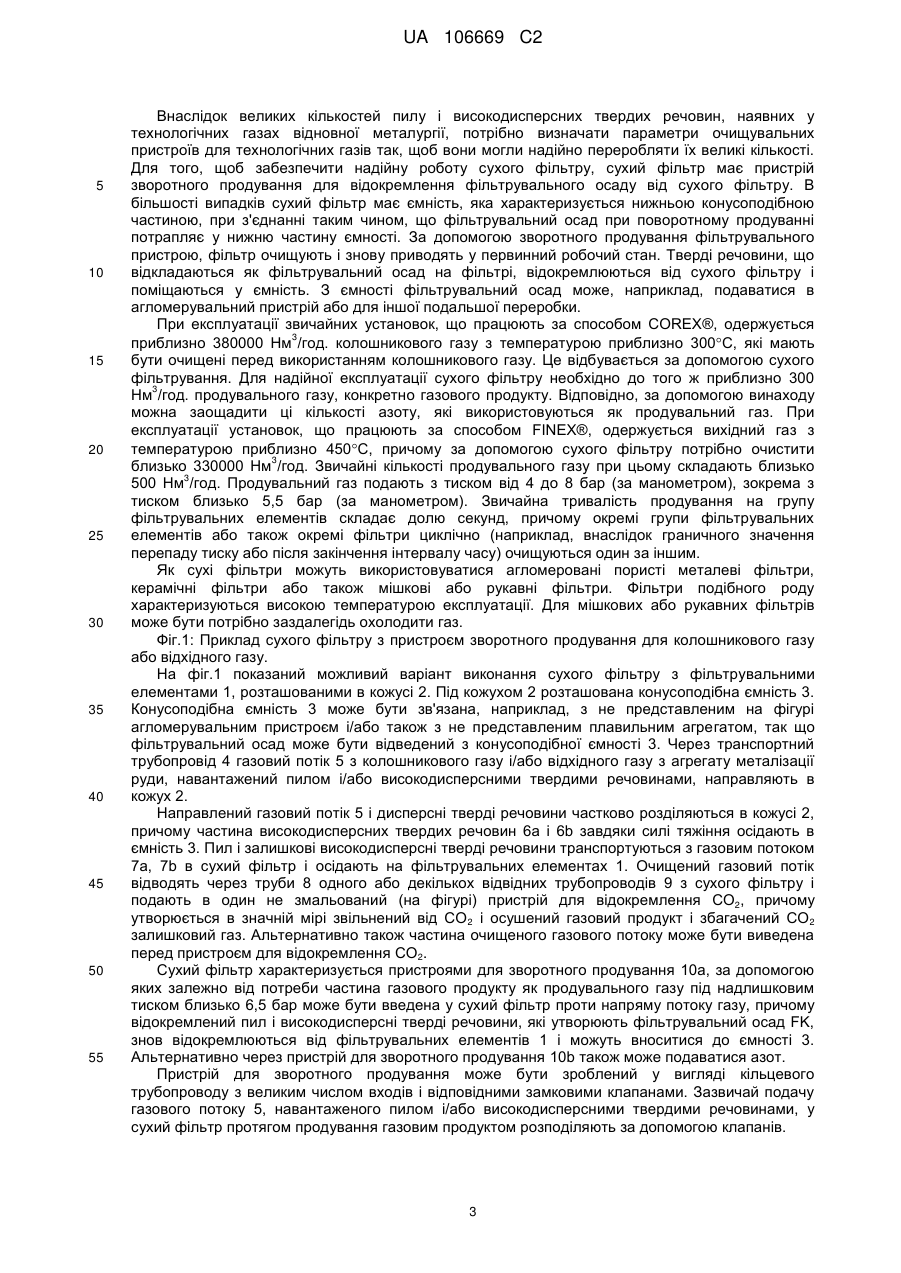

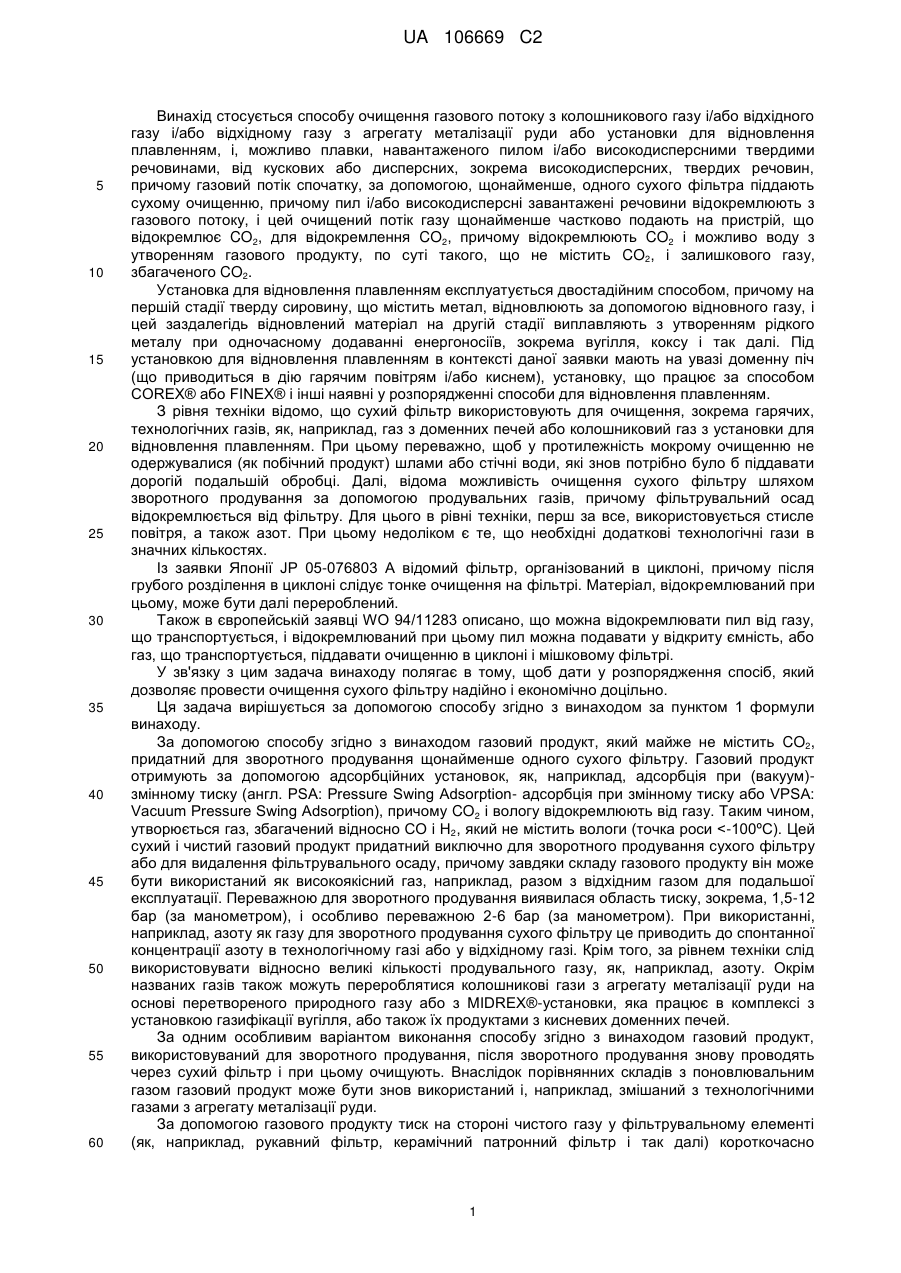

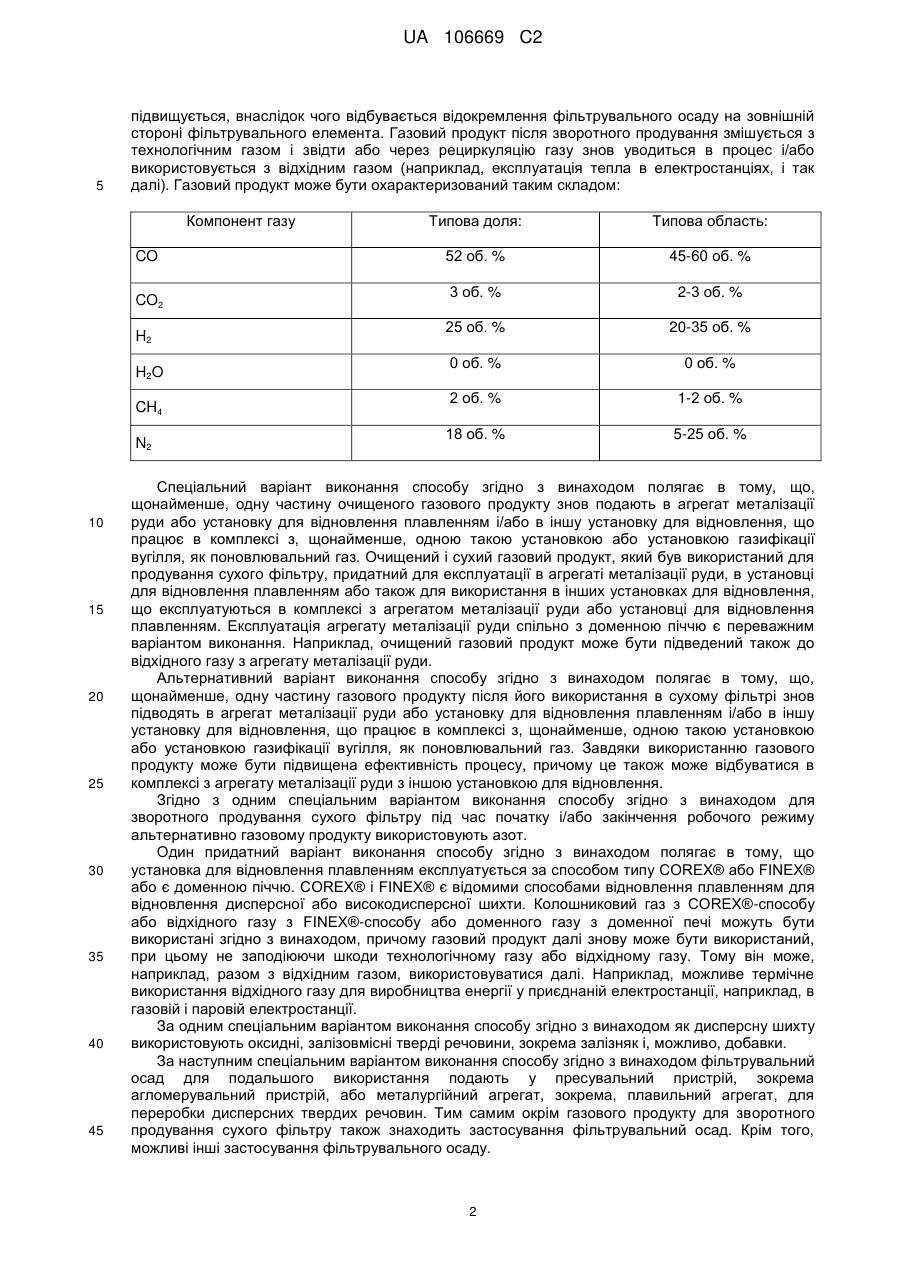

Реферат: Винахід належить до способу очищення газового потоку з колошникового газу і/або відхідного газу і/або відхідного газу з агрегату металізації руди або установки для відновлення плавленням, навантаженого пилом і/або високодисперсними твердими речовинами. Газовий потік за допомогою щонайменше одного сухого фільтра піддають сухому очищенню, причому пил і/або високодисперсні завантажені речовини відокремлюють від газового потоку. Очищений потік газу подають на пристрій для відокремлення СО 2, причому відокремлюють СО2 з утворенням газового продукту, який по суті не містить воду і СО 2 і який використовують для зворотного продування сухого фільтра. UA 106669 C2 (12) UA 106669 C2 UA 106669 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується способу очищення газового потоку з колошникового газу і/або відхідного газу і/або відхідному газу з агрегату металізації руди або установки для відновлення плавленням, і, можливо плавки, навантаженого пилом і/або високодисперсними твердими речовинами, від кускових або дисперсних, зокрема високодисперсних, твердих речовин, причому газовий потік спочатку, за допомогою, щонайменше, одного сухого фільтра піддають сухому очищенню, причому пил і/або високодисперсні завантажені речовини відокремлюють з газового потоку, і цей очищений потік газу щонайменше частково подають на пристрій, що відокремлює CO2, для відокремлення CO2, причому відокремлюють CO2 і можливо воду з утворенням газового продукту, по суті такого, що не містить CO2, і залишкового газу, збагаченого CO2. Установка для відновлення плавленням експлуатується двостадійним способом, причому на першій стадії тверду сировину, що містить метал, відновлюють за допомогою відновного газу, і цей заздалегідь відновлений матеріал на другій стадії виплавляють з утворенням рідкого металу при одночасному додаванні енергоносіїв, зокрема вугілля, коксу і так далі. Під установкою для відновлення плавленням в контексті даної заявки мають на увазі доменну піч (що приводиться в дію гарячим повітрям і/або киснем), установку, що працює за способом COREX® або FINEX® і інші наявні у розпорядженні способи для відновлення плавленням. З рівня техніки відомо, що сухий фільтр використовують для очищення, зокрема гарячих, технологічних газів, як, наприклад, газ з доменних печей або колошниковий газ з установки для відновлення плавленням. При цьому переважно, щоб у протилежність мокрому очищенню не одержувалися (як побічний продукт) шлами або стічні води, які знов потрібно було б піддавати дорогій подальшій обробці. Далі, відома можливість очищення сухого фільтру шляхом зворотного продування за допомогою продувальних газів, причому фільтрувальний осад відокремлюється від фільтру. Для цього в рівні техніки, перш за все, використовується стисле повітря, а також азот. При цьому недоліком є те, що необхідні додаткові технологічні гази в значних кількостях. Із заявки Японії JP 05-076803 A відомий фільтр, організований в циклоні, причому після грубого розділення в циклоні слідує тонке очищення на фільтрі. Матеріал, відокремлюваний при цьому, може бути далі перероблений. Також в європейській заявці WO 94/11283 описано, що можна відокремлювати пил від газу, що транспортується, і відокремлюваний при цьому пил можна подавати у відкриту ємність, або газ, що транспортується, піддавати очищенню в циклоні і мішковому фільтрі. У зв'язку з цим задача винаходу полягає в тому, щоб дати у розпорядження спосіб, який дозволяє провести очищення сухого фільтру надійно і економічно доцільно. Ця задача вирішується за допомогою способу згідно з винаходом за пунктом 1 формули винаходу. За допомогою способу згідно з винаходом газовий продукт, який майже не містить CO2, придатний для зворотного продування щонайменше одного сухого фільтру. Газовий продукт отримують за допомогою адсорбційних установок, як, наприклад, адсорбція при (вакуум)змінному тиску (англ. PSA: Pressure Swing Adsorption- адсорбція при змінному тиску або VPSA: Vacuum Pressure Swing Adsorption), причому CO2 і вологу відокремлюють від газу. Таким чином, утворюється газ, збагачений відносно CO і H2, який не містить вологи (точка роси

Дивитися

Додаткова інформація

Назва патенту англійською

Method for cleaning a gas folw loaded with dust

Автори англійською

Millner, Robert

Автори російською

Милльнер Роберт

МПК / Мітки

МПК: B01D 46/00, B01D 46/24, B01D 46/02

Мітки: газового, навантаженого, потоку, очищення, спосіб, пилом
