Мобільна рекламна led-система

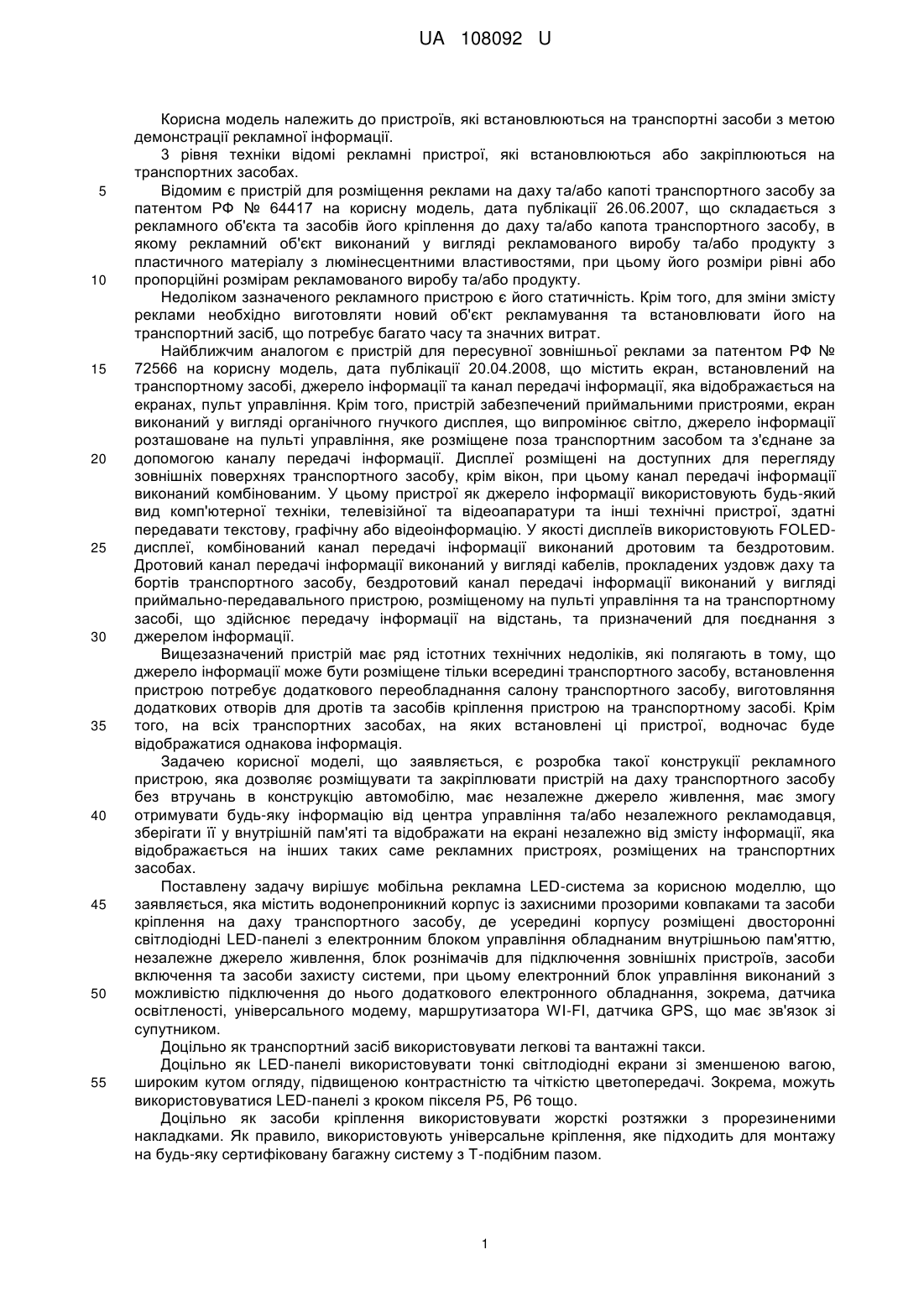

Реферат: Мобільна рекламна LED-система містить водонепроникний корпус із захисними прозорими екранами та засоби кріплення на даху транспортного засобу. Усередині корпусу розміщені двосторонні світлодіодні LED-панелі з електронним блоком управління, обладнаним внутрішньою пам'яттю, незалежне джерело живлення, блок рознімачів для підключення зовнішніх пристроїв, засоби включення та засоби захисту системи. Електронний блок управління виконаний з можливістю підключення до нього додаткового електронного обладнання, зокрема датчика освітленості, універсального модема, маршрутизатора WI-FI, датчика GPS, що має зв'язок зі супутником. UA 108092 U (54) МОБІЛЬНА РЕКЛАМНА LED-СИСТЕМА UA 108092 U UA 108092 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв, які встановлюються на транспортні засоби з метою демонстрації рекламної інформації. 3 рівня техніки відомі рекламні пристрої, які встановлюються або закріплюються на транспортних засобах. Відомим є пристрій для розміщення реклами на даху та/або капоті транспортного засобу за патентом РФ № 64417 на корисну модель, дата публікації 26.06.2007, що складається з рекламного об'єкта та засобів його кріплення до даху та/або капота транспортного засобу, в якому рекламний об'єкт виконаний у вигляді рекламованого виробу та/або продукту з пластичного матеріалу з люмінесцентними властивостями, при цьому його розміри рівні або пропорційні розмірам рекламованого виробу та/або продукту. Недоліком зазначеного рекламного пристрою є його статичність. Крім того, для зміни змісту реклами необхідно виготовляти новий об'єкт рекламування та встановлювати його на транспортний засіб, що потребує багато часу та значних витрат. Найближчим аналогом є пристрій для пересувної зовнішньої реклами за патентом РФ № 72566 на корисну модель, дата публікації 20.04.2008, що містить екран, встановлений на транспортному засобі, джерело інформації та канал передачі інформації, яка відображається на екранах, пульт управління. Крім того, пристрій забезпечений приймальними пристроями, екран виконаний у вигляді органічного гнучкого дисплея, що випромінює світло, джерело інформації розташоване на пульті управління, яке розміщене поза транспортним засобом та з'єднане за допомогою каналу передачі інформації. Дисплеї розміщені на доступних для перегляду зовнішніх поверхнях транспортного засобу, крім вікон, при цьому канал передачі інформації виконаний комбінованим. У цьому пристрої як джерело інформації використовують будь-який вид комп'ютерної техніки, телевізійної та відеоапаратури та інші технічні пристрої, здатні передавати текстову, графічну або відеоінформацію. У якості дисплеїв використовують FOLEDдисплеї, комбінований канал передачі інформації виконаний дротовим та бездротовим. Дротовий канал передачі інформації виконаний у вигляді кабелів, прокладених уздовж даху та бортів транспортного засобу, бездротовий канал передачі інформації виконаний у вигляді приймально-передавального пристрою, розміщеному на пульті управління та на транспортному засобі, що здійснює передачу інформації на відстань, та призначений для поєднання з джерелом інформації. Вищезазначений пристрій має ряд істотних технічних недоліків, які полягають в тому, що джерело інформації може бути розміщене тільки всередині транспортного засобу, встановлення пристрою потребує додаткового переобладнання салону транспортного засобу, виготовляння додаткових отворів для дротів та засобів кріплення пристрою на транспортному засобі. Крім того, на всіх транспортних засобах, на яких встановлені ці пристрої, водночас буде відображатися однакова інформація. Задачею корисної моделі, що заявляється, є розробка такої конструкції рекламного пристрою, яка дозволяє розміщувати та закріплювати пристрій на даху транспортного засобу без втручань в конструкцію автомобілю, має незалежне джерело живлення, має змогу отримувати будь-яку інформацію від центра управління та/або незалежного рекламодавця, зберігати її у внутрішній пам'яті та відображати на екрані незалежно від змісту інформації, яка відображається на інших таких саме рекламних пристроях, розміщених на транспортних засобах. Поставлену задачу вирішує мобільна рекламна LED-система за корисною моделлю, що заявляється, яка містить водонепроникний корпус із захисними прозорими ковпаками та засоби кріплення на даху транспортного засобу, де усередині корпусу розміщені двосторонні світлодіодні LED-панелі з електронним блоком управління обладнаним внутрішньою пам'яттю, незалежне джерело живлення, блок рознімачів для підключення зовнішніх пристроїв, засоби включення та засоби захисту системи, при цьому електронний блок управління виконаний з можливістю підключення до нього додаткового електронного обладнання, зокрема, датчика освітленості, універсального модему, маршрутизатора WI-FI, датчика GPS, що має зв'язок зі супутником. Доцільно як транспортний засіб використовувати легкові та вантажні такси. Доцільно як LED-панелі використовувати тонкі світлодіодні екрани зі зменшеною вагою, широким кутом огляду, підвищеною контрастністю та чіткістю цветопередачі. Зокрема, можуть використовуватися LED-панелі з кроком пікселя Р5, Р6 тощо. Доцільно як засоби кріплення використовувати жорсткі розтяжки з прорезиненими накладками. Як правило, використовують універсальне кріплення, яке підходить для монтажу на будь-яку сертифіковану багажну систему з Т-подібним пазом. 1 UA 108092 U 5 10 15 20 25 30 35 40 45 50 55 60 Доцільно завантаження рекламної інформації до внутрішньої пам'яті електронного блоку управління здійснювати вручну або дистанційно через мережу інтернет. Для полегшення загальної ваги пристрою його корпус, як правило, виготовляють з композитного алюмінію або іншого придатного матеріалу. Для захисту поверхні LED-панелей від механічних пошкоджень та впливу атмосферних явищ корпус пристрою обладнаний герметичними прозорими захисними ковпаками. Електронний блок управління може бути виконаний в різних модифікаціях, зокрема, складатися з окремих пристроїв з'єднаних між собою, таких, як контролер для управління роботою LED-панелей, керуючого мікропроцесора для управління роботою пристрою в цілому тощо. Засоби включення можуть бути виконані у вигляді спеціального тумблера або кнопки. Засоби захисту використовуються для захисту електрообладнання системи та системи в цілому та можуть бути виконані у вигляді автоматичного запобіжника, датчиків температури та вологи, датчиками стану світлодіодних модулів та блоків живлення, охолоджувального вентилятора тощо. Датчик освітленості використовується для автоматичної корекції яскравості контенту, що відображається, у залежності від зовнішньої освітленості. Програмне забезпечення реалізує систему дистанційного управління та контролю за медіа-носіями та контентом, що на них відображається, тобто, реалізується геомоніторинг в режимі реального часу. Додаткові електронні компоненти використовуються для забезпечення зв'язку з мобільними операторами (маршрутизатор WI-FI), доступу до мережі інтернет (універсальний модем), датчик GPS тощо. В якості універсального модему, як правило, використовують модем 4G/LTE, який підтримує sim карти будь-яких операторів мобільного зв'язку, а при відсутності сигналу, автоматично перемикається між мережами 3G/2G/GPRS/EDGE. Датчик GPS, підключений до системи супутників, забезпечує визначення координат транспортного засобу з точністю до 5 метрів, навіть в умовах складного міського руху. Маршрутизатор (роутер) WI-FI забезпечує за можливість доступу до мережі інтернет водія та пасажирів транспортного засобу. Система, що заявляється, дозволяє реалізувати досить ефективний вид зовнішньої реклами - рекламу на даху транспортного засобу (автомобіля). Такий вид реклами має цілий ряд переваг перед іншими носіями реклами. Світлова реклама виділяє автомобіль з таким носієм серед інших автомобілів, вона починає працювати відразу після початку руху автомобіля, притягує до себе погляди під час руху та зупинки, охоплює досить широку аудиторію потенційних користувачів. Крім того, забезпечується динамічність подання рекламної інформації, періодичність її повторення. Особливістю даної системи є те, що вона виконана з можливістю ручного та/або дистанційного управління завантаженням вмісту рекламної інформації до внутрішньої пам'яті електронного блоку управління. При цьому, використання дистанційного управління завантаженням вмісту рекламної інформації дозволяє водночас завантажити контент на будь-яку кількість LED-систем. Спеціально розроблене програмне забезпечення системи до того ж дає рекламодавцю гарантію, що його рекламна інформація дійде до користувачів. Додатково, рекламодавець може через особистий кабінет отримати певні послуги: в онлайн-режимі визначити місцезнаходження автомобіля з його рекламною інформацією; прослідкувати маршрут руху та зупинок автомобіля з визначенням конкретних часових інтервалів; отримати точний розрахунок фактичного прокручування рекламної інформації (рекламного ролика); будувати графіки та таблиці на основі статистичних даних; завантажувати рекламну інформацію (рекламні ролики) в реальному часі на будь-якій кількості медіа-майданчиків. Як видно з опису технічної суті корисної моделі, яка заявляється, вона істотно відрізняється від найближчого аналогу, а значить є новою. Наведені нижче фігури креслення, як і опис прикладів конкретної реалізації мобільної рекламної LED-системи, наведені лише для ілюстрації заявленої корисної моделі і не обмежують обсяг прав, визначений формулою корисної моделі: Фіг. 1 - загальний вигляд мобільної рекламної LED-системи; Фіг. 2 - загальна схема LED-системи; Фіг. 3 - загальна схема функціонування мобільної рекламної LED-системи. Згідно з Фіг. 1 мобільна рекламна LED-система містить корпус 1 з двома герметичними прозорими ковпаками 2, які захищають поверхні двох поверхні LED-панелей 3 від механічних пошкоджень та впливу атмосферних явищ та запобігають потраплянню усередину корпусу 1 пилу та вологи. Корпус 1 жорстко з'єднано за допомогою гвинтового з'єднання із засобами кріплення виконаними у вигляді жорстких розтяжок 4 з прорезиненими накладками 5. 2 UA 108092 U 5 10 15 20 25 30 35 Згідно з Фіг. 2 мобільна рекламна LED-система усередині корпусу 1 містить електронний блок управління б зі спеціально розробленим програмним забезпеченням з'єднаний з LEDпанелями 3, незалежне джерело живлення 8, з якого живлення через комутатор 18 потрапляє на блоки живлення 17 LED-панелей 3. Електронний блок управління 6 обладнанні внутрішньою пам'яттю 7, в яку завантажується та зберігається рекламна інформація (рекламний ролик). До електронного блоку управління 6 підключений блок рознімачів 12 для підключення зовнішніх пристроїв, датчик освітленості 13, універсальний модем 14, маршрутизатор WI-FI 15 та датчик GPS 16, що має зв'язок зі супутником. Крім того, пристрій обладнано засобами включення виконаними у вигляді тумблера включення 9, та засобами захисту системи, що включають автоматичний запобіжник 10 та охолоджувальний вентилятор 11. Пристрій за корисною моделлю, що заявляється, працює наступним чином (Фіг. 2, Фіг. 3). Встановлення LED-системи на дах транспортного засобу, наприклад, такси, відбувається дуже легко, оскільки, зазвичай, вага пристрою не перевищує 20 кг. Пристрій встановлюють на дах автомобіля та закріплюють за допомогою системи розтяжок 4. Для запобігання пошкодження лакофарбового покриття автомобіля розтяжки 4 обладнані прорезиненими накладками 5. Для початку роботи пристрою за допомогою тумблера включення 9 включають LED-систему. Завантаження до внутрішньої пам'яті 7 рекламного ролика може використовуватися як дистанційне завантаження через центр керування, так й використовуючи блок рознімачів 12 для підключення зовнішніх пристроїв, за допомогою якого можна підключити електронний пристрій (планшет, ноутбук) або мобільний пристрій (смартфон, айфон). Після завантаження рекламного ролика до внутрішньої пам'яті 7 системи за допомогою спеціального програмного забезпечення встановлюється режим та час трансляції рекламного ролика. Звертаємо увагу на те, що дистанційно можна завантажити рекламну інформацію водночас на декілька LED-систем, розміщених на різних автомобілях. Трансляція рекламного ролика відбувається як під час руху автомобіля, так й під час зупинок. Чим більша кількість LED-систем транслює водночас один рекламний ролик, тим більше потенційних користувачів звернуть на нього увагу. Головною перевагою даної системи є те, що рекламодавець може через особистий кабінет в режимі реального часу контролювати та слідкувати за процесом надання рекламних послуг. Пристрій за корисною моделлю, що заявляється, легко та швидко встановлюється на даху транспортного засобу та надає рекламодавцю широкий спектр переваг перед звичайними рекламними пристроями та засобами, оскільки, а) є цікавою, креативною та унікальною, б) охоплює та привертає увагу широкої аудиторії потенційних користувачів, в) дозволяє завантажувати рекламну інформацію (рекламні ролики) як через інтернет, так й з електронних та електронних мобільних пристроїв, г) обумовлена не тільки технічною простотою у виконанні, але й має істотний "психологічний" вплив на потенційних споживачів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Мобільна рекламна LED-система, що містить водонепроникний корпус із захисними прозорими екранами та засоби кріплення на даху транспортного засобу, яка відрізняється тим, що усередині корпусу розміщені двосторонні світлодіодні LED-панелі з електронним блоком управління, обладнаним внутрішньою пам'яттю, незалежне джерело живлення, блок рознімачів для підключення зовнішніх пристроїв, засоби включення та засоби захисту системи, при цьому електронний блок управління виконаний з можливістю підключення до нього додаткового електронного обладнання, зокрема датчика освітленості, універсального модема, маршрутизатора WI-FI, датчика GPS, що має зв'язок зі супутником. 2. Система за п. 1, яка відрізняється тим, що як транспортний засіб використовуються легкові та вантажні таксі. 3. Система за п. 1 або 2, яка відрізняється тим, що як LED-панелі використовуються тонкі світлодіодні екрани зі зменшеною вагою, широким кутом огляду, підвищеною контрастністю та чіткістю кольоропередачі. 4. Система за будь-яким з пп. 1-3, яка відрізняється тим, що як засоби кріплення на транспортному засобі використовуються жорсткі розтяжки з прогумованими накладками. 5. Система за будь-яким з пп. 1-4, яка відрізняється тим, що завантаження рекламної інформації до внутрішньої пам'яті електронного блока управління здійснюють вручну за допомогою електронного або мобільного пристрою підключеного через блок рознімачів або дистанційно через мережу інтернет. 3 UA 108092 U 4 UA 108092 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
