Спосіб обстеження будівельних об’єктів

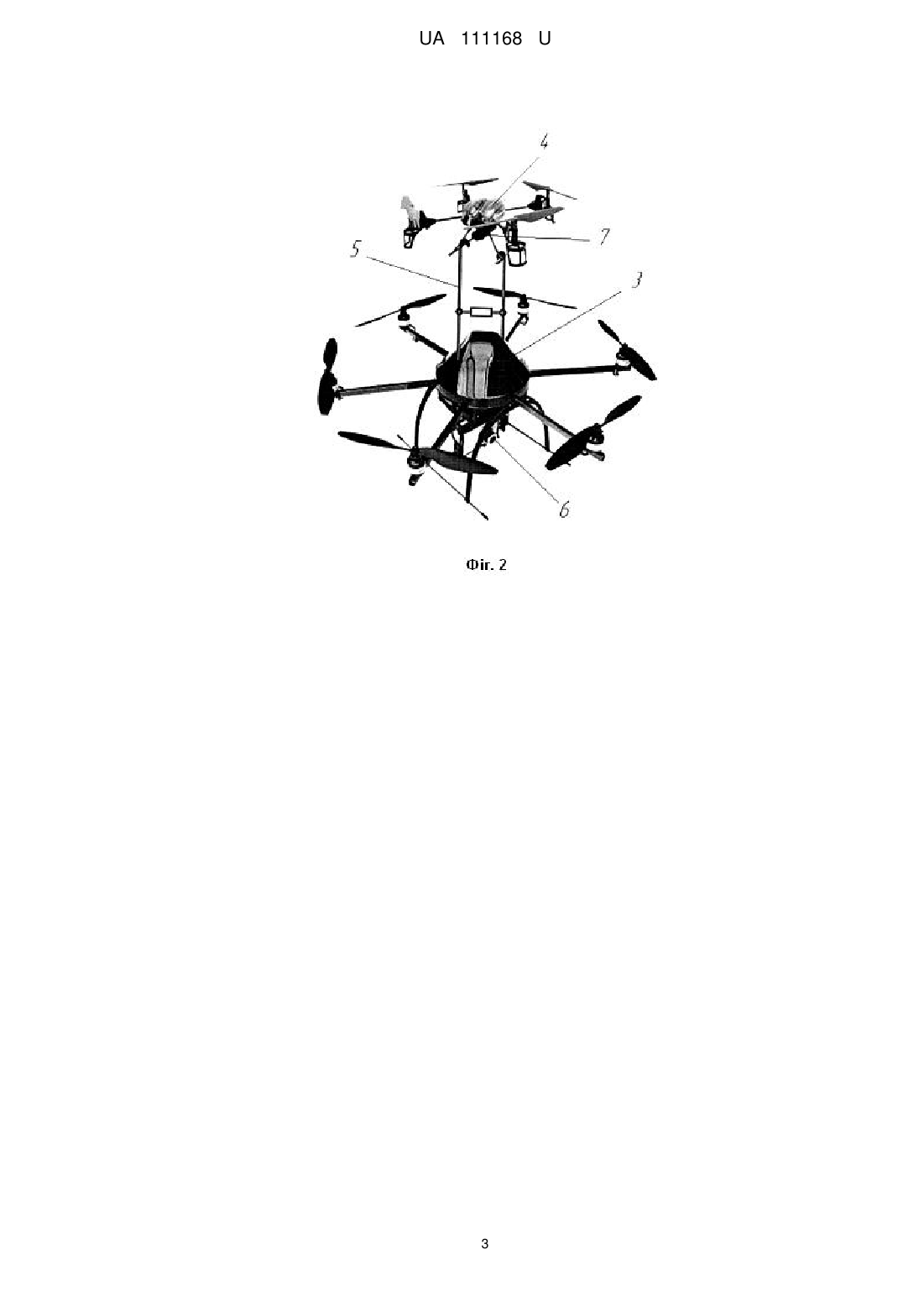

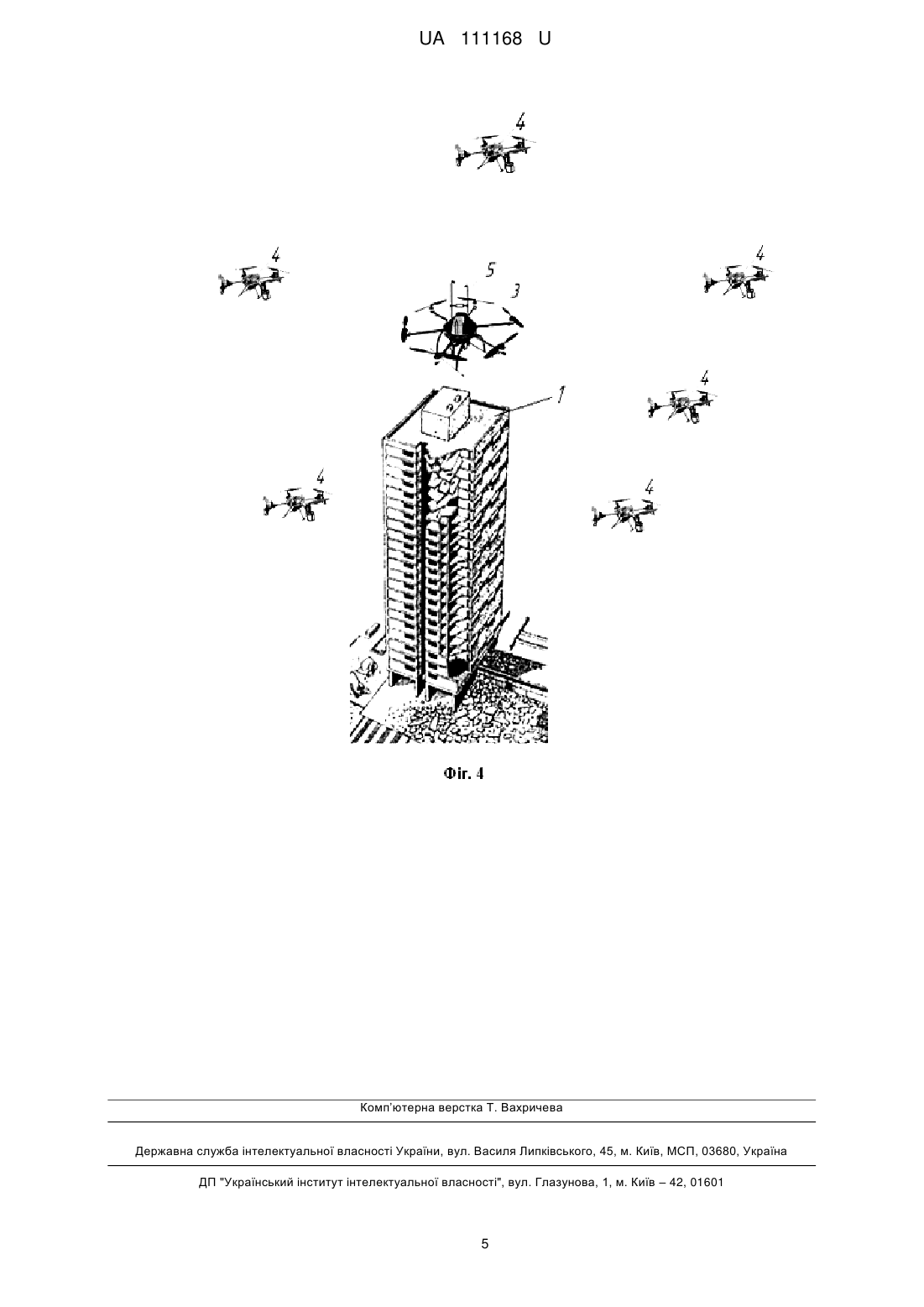

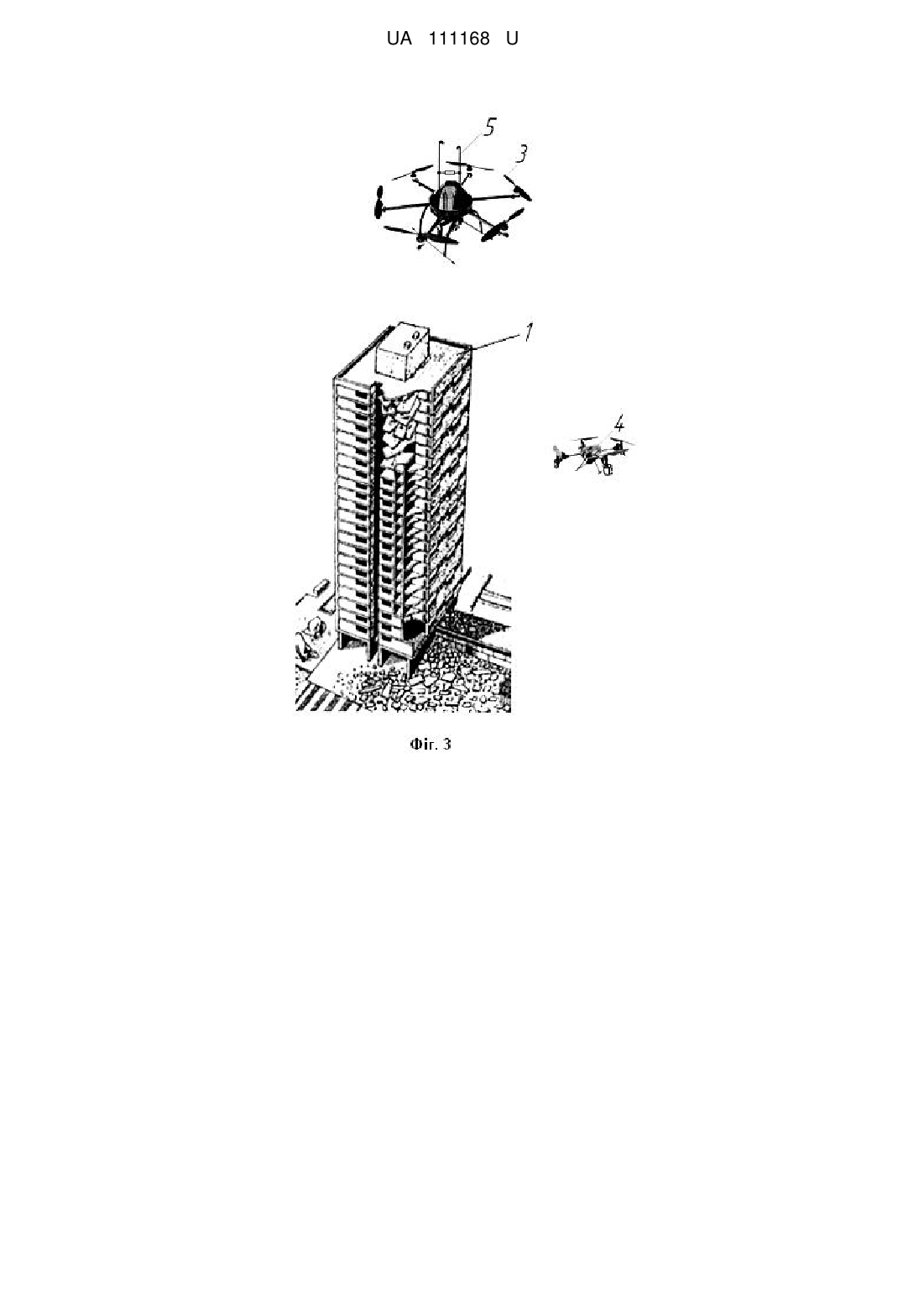

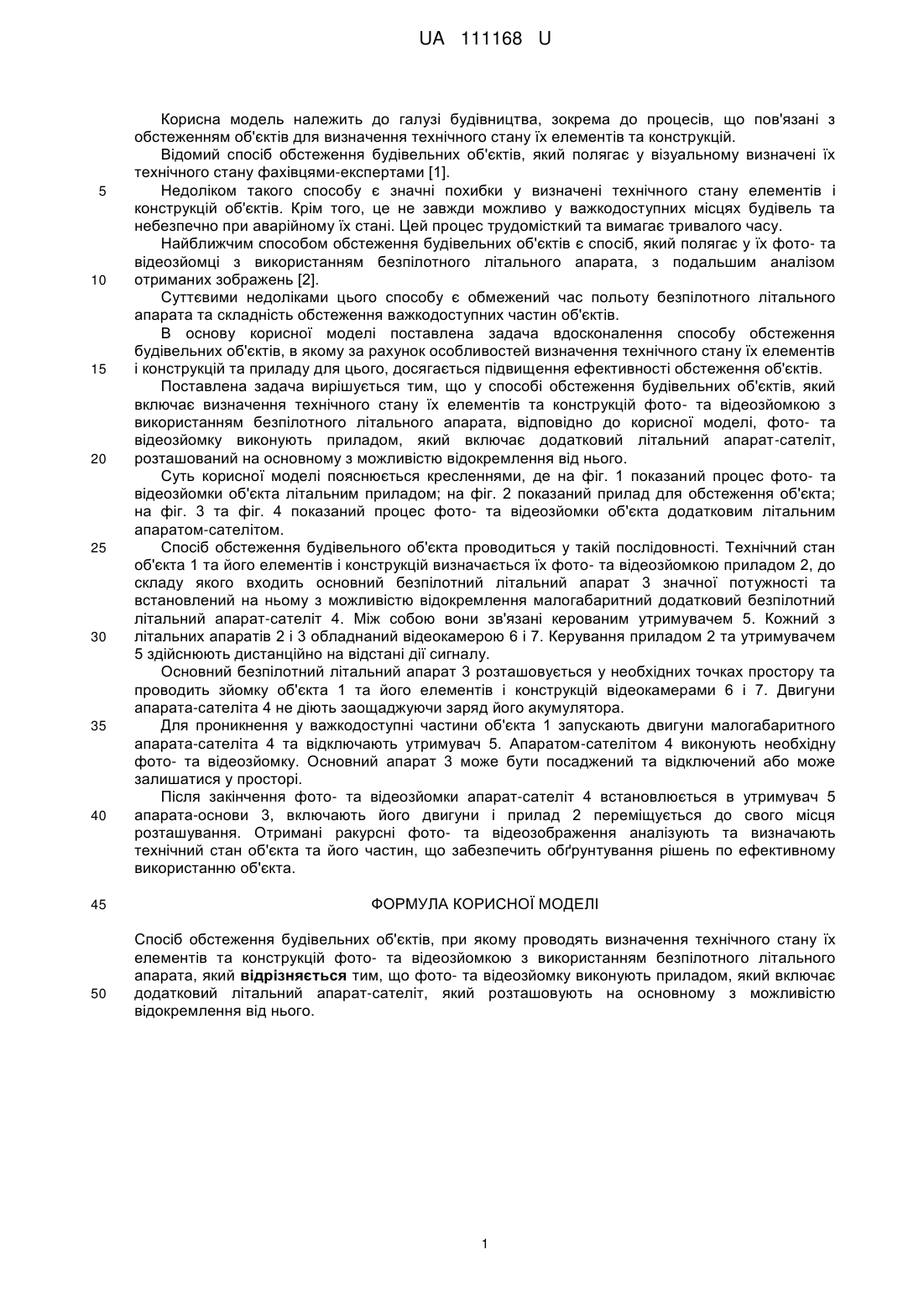

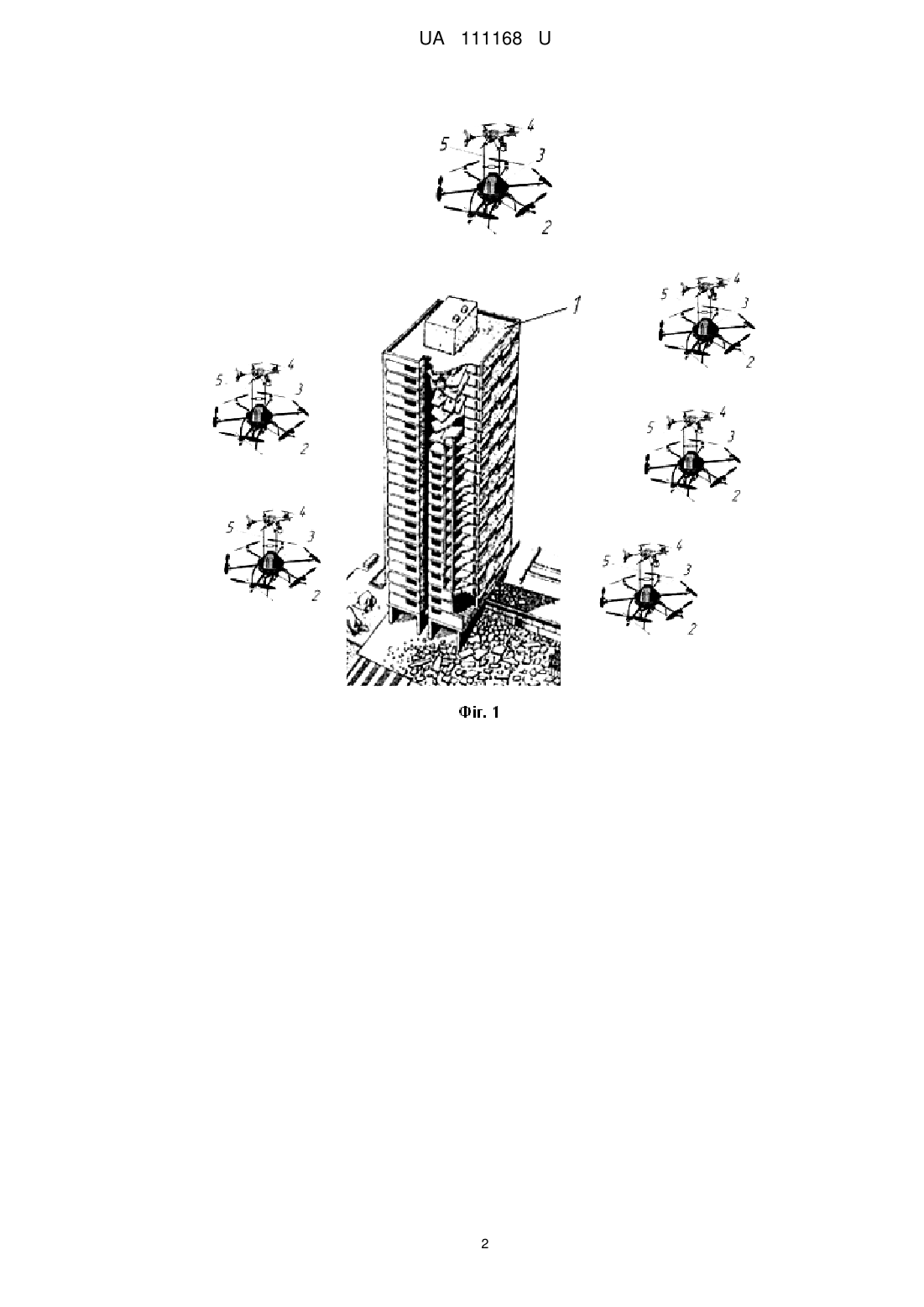

Реферат: Спосіб обстеження будівельних об'єктів включає визначення технічного стану їх елементів та конструкцій фото- та відеозйомкою з використанням безпілотного літального апарата. Фото- та відеозйомку виконують приладом, який включає додатковий літальний апарат-сателіт, розташований на основному з можливістю відокремлення від нього. UA 111168 U (54) СПОСІБ ОБСТЕЖЕННЯ БУДІВЕЛЬНИХ ОБ'ЄКТІВ UA 111168 U UA 111168 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва, зокрема до процесів, що пов'язані з обстеженням об'єктів для визначення технічного стану їх елементів та конструкцій. Відомий спосіб обстеження будівельних об'єктів, який полягає у візуальному визначені їх технічного стану фахівцями-експертами [1]. Недоліком такого способу є значні похибки у визначені технічного стану елементів і конструкцій об'єктів. Крім того, це не завжди можливо у важкодоступних місцях будівель та небезпечно при аварійному їх стані. Цей процес трудомісткий та вимагає тривалого часу. Найближчим способом обстеження будівельних об'єктів є спосіб, який полягає у їх фото- та відеозйомці з використанням безпілотного літального апарата, з подальшим аналізом отриманих зображень [2]. Суттєвими недоліками цього способу є обмежений час польоту безпілотного літального апарата та складність обстеження важкодоступних частин об'єктів. В основу корисної моделі поставлена задача вдосконалення способу обстеження будівельних об'єктів, в якому за рахунок особливостей визначення технічного стану їх елементів і конструкцій та приладу для цього, досягається підвищення ефективності обстеження об'єктів. Поставлена задача вирішується тим, що у способі обстеження будівельних об'єктів, який включає визначення технічного стану їх елементів та конструкцій фото- та відеозйомкою з використанням безпілотного літального апарата, відповідно до корисної моделі, фото- та відеозйомку виконують приладом, який включає додатковий літальний апарат-сателіт, розташований на основному з можливістю відокремлення від нього. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показаний процес фото- та відеозйомки об'єкта літальним приладом; на фіг. 2 показаний прилад для обстеження об'єкта; на фіг. 3 та фіг. 4 показаний процес фото- та відеозйомки об'єкта додатковим літальним апаратом-сателітом. Спосіб обстеження будівельного об'єкта проводиться у такій послідовності. Технічний стан об'єкта 1 та його елементів і конструкцій визначається їх фото- та відеозйомкою приладом 2, до складу якого входить основний безпілотний літальний апарат 3 значної потужності та встановлений на ньому з можливістю відокремлення малогабаритний додатковий безпілотний літальний апарат-сателіт 4. Між собою вони зв'язані керованим утримувачем 5. Кожний з літальних апаратів 2 і 3 обладнаний відеокамерою 6 і 7. Керування приладом 2 та утримувачем 5 здійснюють дистанційно на відстані дії сигналу. Основний безпілотний літальний апарат 3 розташовується у необхідних точках простору та проводить зйомку об'єкта 1 та його елементів і конструкцій відеокамерами 6 і 7. Двигуни апарата-сателіта 4 не діють заощаджуючи заряд його акумулятора. Для проникнення у важкодоступні частини об'єкта 1 запускають двигуни малогабаритного апарата-сателіта 4 та відключають утримувач 5. Апаратом-сателітом 4 виконують необхідну фото- та відеозйомку. Основний апарат 3 може бути посаджений та відключений або може залишатися у просторі. Після закінчення фото- та відеозйомки апарат-сателіт 4 встановлюється в утримувач 5 апарата-основи 3, включають його двигуни і прилад 2 переміщується до свого місця розташування. Отримані ракурсні фото- та відеозображення аналізують та визначають технічний стан об'єкта та його частин, що забезпечить обґрунтування рішень по ефективному використанню об'єкта. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб обстеження будівельних об'єктів, при якому проводять визначення технічного стану їх елементів та конструкцій фото- та відеозйомкою з використанням безпілотного літального апарата, який відрізняється тим, що фото- та відеозйомку виконують приладом, який включає додатковий літальний апарат-сателіт, який розташовують на основному з можливістю відокремлення від нього. 1 UA 111168 U 2 UA 111168 U 3 UA 111168 U 4 UA 111168 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 5
