Термоелектронний генератор електричної енергії (варіанти)

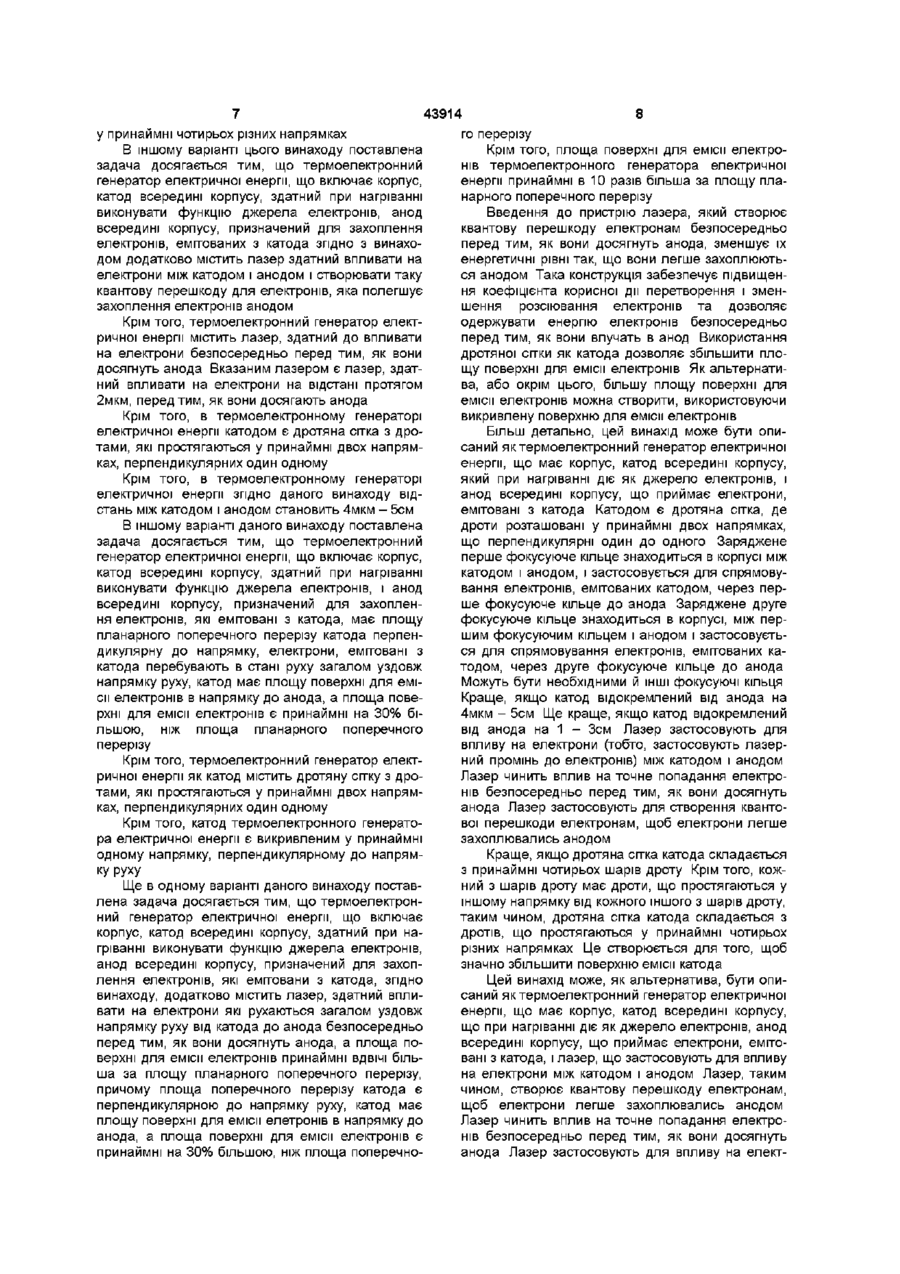

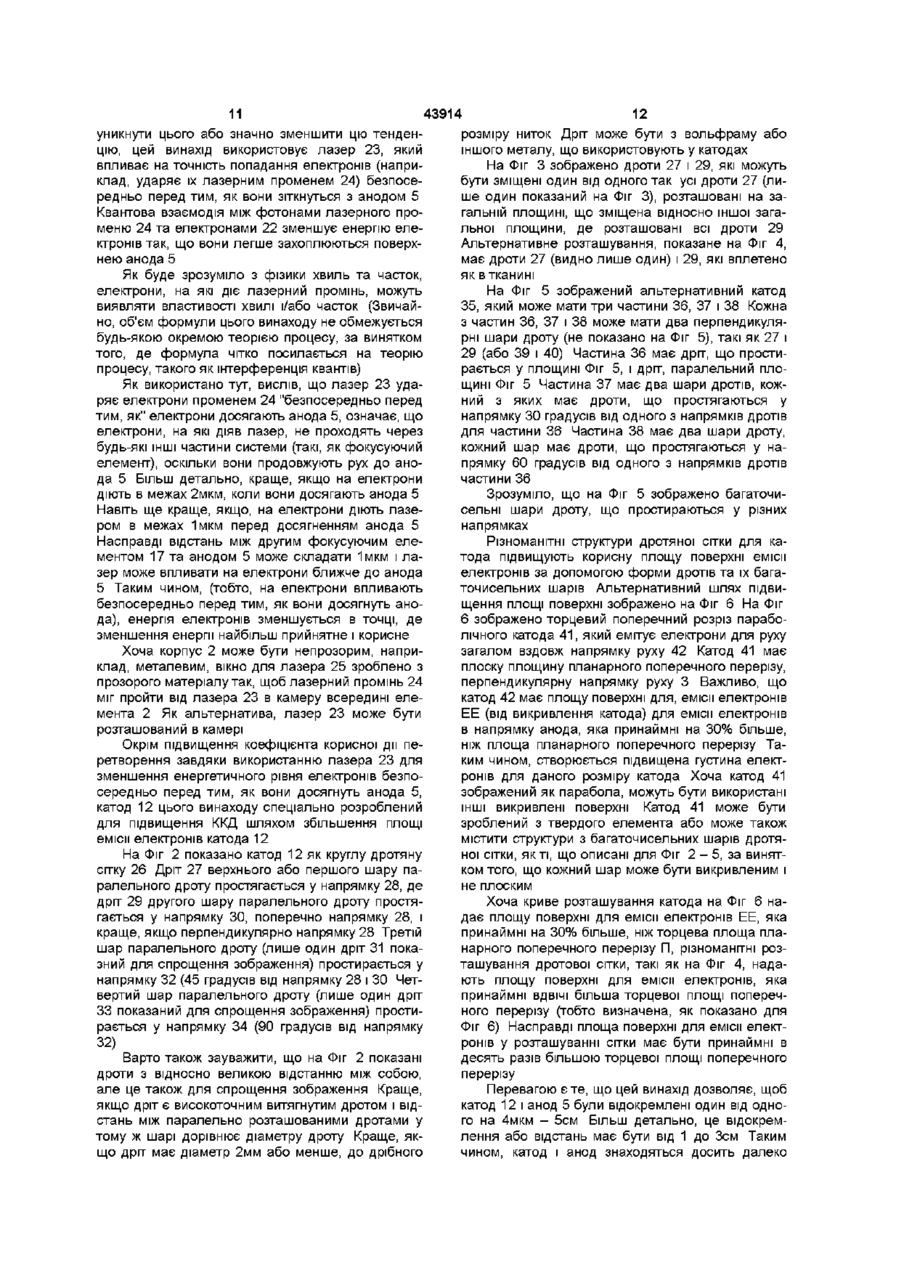

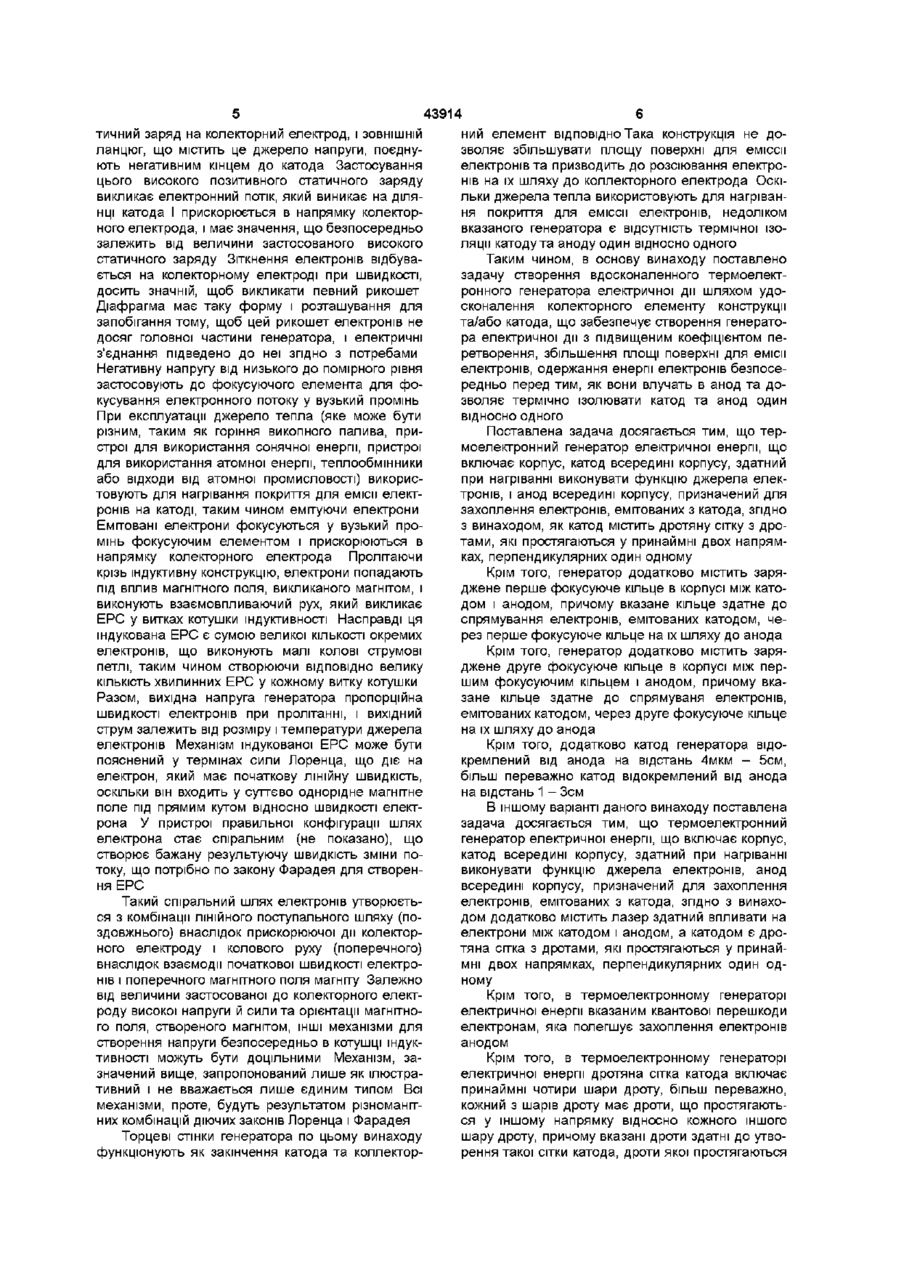

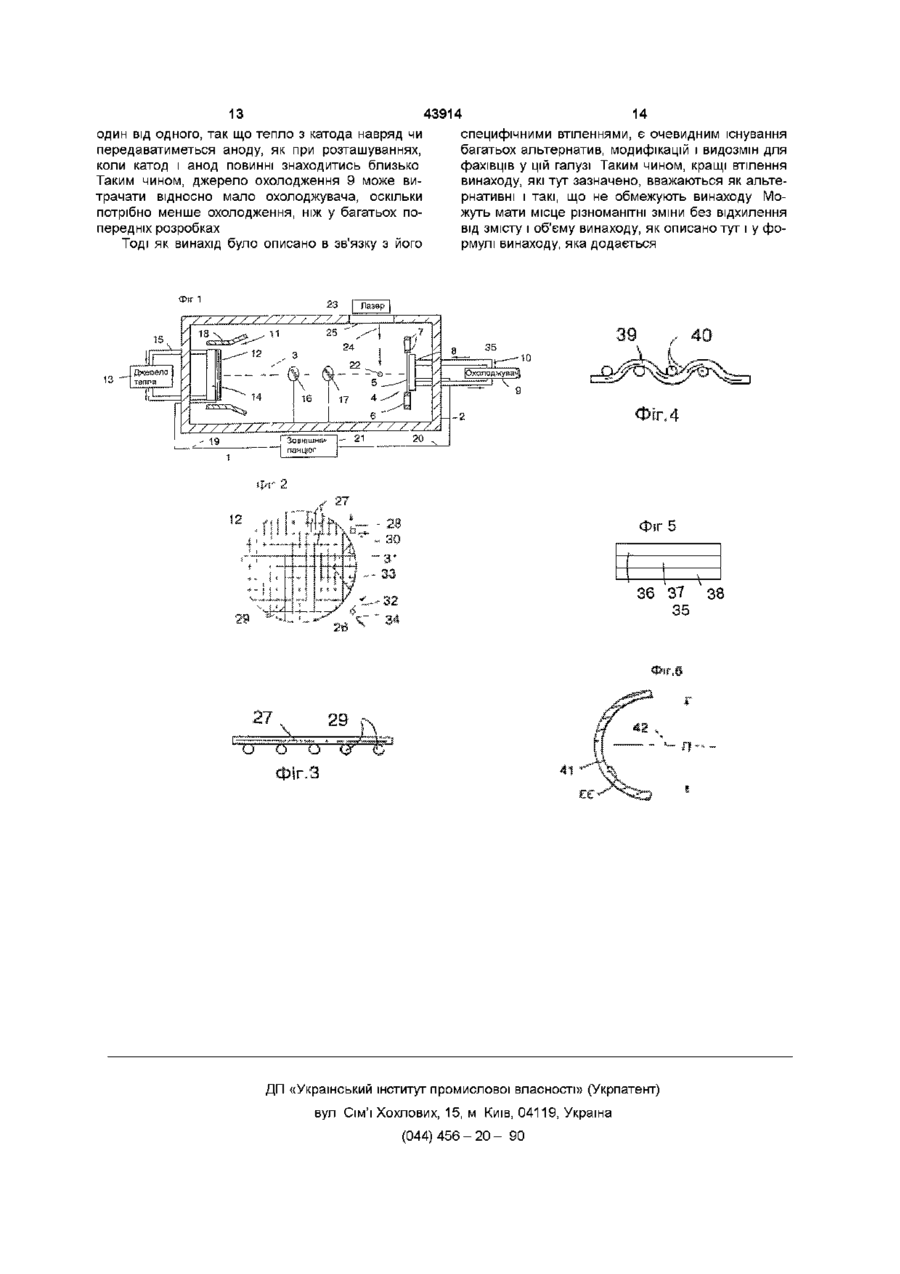

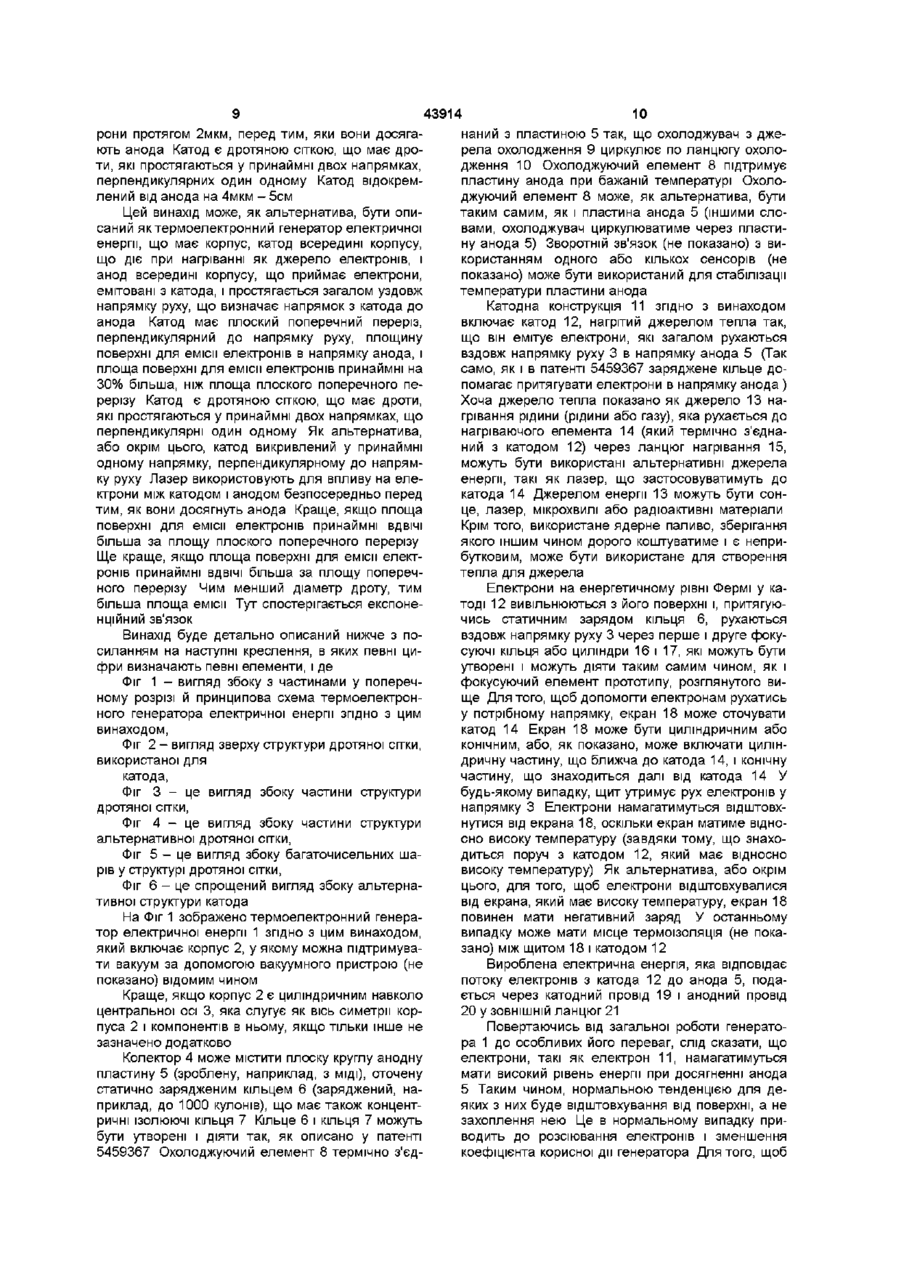

1 Термоелеісгронний генератор елеісгричної енергії, що включає корпус, катод всередині корпусу, здатний при нагріванні виконувати функцію джерела електронів, і анод всередині корпусу, призначений для захоплення електронів, емітованих з катода, який відрізняється тим, що як катод він містить дротяну сітку з дротами, які простягаються у принаймні двох напрямках, перпендикулярних один одному 2 Термоелектронний генератор електричної енергії за п 1, який відрізняється тим, що додатково містить заряджене перше фокусуюче кільце в корпусі між катодом і анодом, причому вказане кільце здатне до спрямування електронів, емітованих катодом, через перше фокусуюче кільце на їх шляху до анода 3 Термоелектронний генератор електричної енергії за п 2, який відрізняється тим, що додатково містить заряджене друге фокусуюче кільце в корпусі між першим фокусуючим кільцем і анодом, причому вказане кільце здатне до спрямування електронів, емітованих катодом, через друге фокусуюче кільце на їх шляху до анода 4 Термоелектронний генератор електричної енергії за п 3, який відрізняється тим, що катод відокремлений від анода на відстань 4 мкм—5 см 5 Термоелектронний генератор електричної енергії за п 4, який відрізняється тим, що катод відокремлений від анода на відстань 1—3 см 6 Термоелектронний генератор електричної енергії, що включає корпус, катод всередині корпусу, здатний при нагріванні виконувати функцію джерела електронів, анод всередині корпусу, призначений для захоплення електронів, емітованих з катода, який відрізняється тим, що додатково містить лазер, здатний впливати на електрони між катодом і анодом, а катодом є дротяна сітка з дро тами, які простягаються у принаймні двох напрямках, перпендикулярних один одному 7 Термоелектронний генератор електричної енергії за п 6, який відрізняється тим, що вказаним лазером є лазер, здатний впливати на електрони безпосередньо перед тим, як вони досягнуть анода 8 Термоелектронний генератор електричної енергії за п 7, який відрізняється тим, що вказаним лазером є лазер, здатний до створення такої квантової перешкоди електронам, яка полегшує захоплення електронів анодом 9 Термоелектронний генератор електричної енергії за п 6, який відрізняється тим, що дротяна сітка катода включає принаймні чотири шари дроту 10 Термоелектронний генератор електричної енергії за п 9, який відрізняється тим, що кожний з шарів дроту має дроти, що простягаються у іншому напрямку відносно кожного іншого шару дроту, причому вказані дроти здатні до утворення такої сітки катода, дроти якої простягаються у принаймні чотирьох різних напрямках 11 Термоелектронний генератор електричної енергії, що включає корпус, катод всередині корпусу, здатний при нагріванні виконувати функцію джерела електронів, анод всередині корпусу, призначений для захоплення електронів, емітованих з катода, який відрізняється тим, що додатково містить лазер, здатний впливати на електрони між катодом і анодом і створювати таку квантову перешкоду для електронів, яка полегшує захоплення електронів анодом 12 Термоелектронний генератор електричної енергії за п 11, який відрізняється тим, що вказаним лазером є лазер, здатний впливати на електрони безпосередньо перед тим, як вони досягнуть анода 13 Термоелектронний генератор електричної енергії за п 12, який відрізняється тим, що вказаним лазером є лазер, здатний впливати на електрони на відстані протягом 2 мкм перед тим, як вони досягають анода 14 Термоелектронний генератор електричної енергії за п 13, який відрізняється тим, що катодом є дротяна сітка з дротами, які простягаються у принаймні двох напрямках, перпендикулярних один одному О СО 43914 15 Термоелектронний генератор електричної енергії за п 14, який відрізняється тим, що відстань між катодом і анодом становить 4 мкм—5 см 16 Термоелектронний генератор електричної енергії, що включає корпус, катод всередині корпусу, здатний при нагріванні виконувати функцію джерела електронів, і анод всередині корпусу, призначений для захоплення електронів, емітованих з катода, який відрізняється тим, що площа планарного поперечного перерізу катода є перпендикулярною до напрямку руху, електрони, емітовані з катода, перебувають в стані руху загалом уздовж напрямку руху з катода до анода, катод має площу поверхні для емісії електронів в напрямку до анода, а площа поверхні для емісії електронів є принаймні на 30% більшою, ніж площа планарного поперечного перерізу 17 Термоелектронний генератор електричної енергії за п 16, який відрізняється тим, що як катод він містить дротяну сітку з дротами, які простягаються у принаймні двох напрямках, перпендикулярних один одному 18 Термоелектронний генератор електричної енергії за п 16, який відрізняється тим, що катод Даний винахід загалом (варіанти) стосується перетворення теплової енергії безпосередньо у електричну енергію Більш детально, пропонується термоелектронний генератор електричної енергії Найбільш близьким до об'єктів, що заявляються є Патент США № 4303845, опис якого включено в дану заявку шляхом посилання в повному обсязі Загальний розгляд функціонування наведений нижче Патент США № 4303845 розкриває основний термоелектронний генератор електричної енергії Патент США № 4303845 описує термоелектронний генератор, де потік електронів з катода проходить крізь індукційну котушку з повітряним сердечником, розташовану в середині поперечного магнітного поля, таким чином утворюючи електрорушійну силу ЕРС в індукційній котушці шляхом взаємодії потоку електронів з поперечним магнітним полем Анод патенту 4303845 також складається з металевої пластини, яка має елемент з сильним електростатичним зарядом, де елемент розташований уздовж кола пластини й ізольований від неї Основний термоелектронний генератор електричної енергії має видовжений ЗОВНІШНІЙ корпус циліндричної форми з парою торцевих стінок і таким чином утворює закриту камеру Корпус зроблений з будь-якого з відомих міцних, електронепровідних матеріалів, таких як, наприклад, термотривкий пластик або кераміка, тоді як торцеві стінки є металевими пластинами, до яких можна було б під'єднати електричні виводи Елементи механічно з'єднані між собою і герметично ізольовані так, що камера може підтримувати вакуум, і може бути прикладено помірно високу електричну напругу до торцевих стінок та підтримано її є викривленим у принаймні одному напрямку, перпендикулярному до напрямку руху 19 Термоелектронний генератор електричної енергії, що включає корпус, катод всередині корпусу, здатний при нагріванні виконувати функцію джерела електронів, анод всередині корпусу, призначений для захоплення електронів, емітованих з катода, який відрізняється тим, що додатково містить лазер, здатний впливати на електрони, які рухаються загалом уздовж напрямку руху від катода до анода безпосередньо перед тим, як вони досягнуть анода, а площа поверхні для емісії електронів принаймні ВДВІЧІ більша за площу планарного поперечного перерізу, причому, площа поперечного перерізу катода є перпендикулярною до напрямку руху, катод має площу поверхні для емісм електронів в напрямку до анода, а площа поверхні для емісії електронів є принаймні на 30% більшою, ніж площа поперечного перерізу 20 Термоелектронний генератор електричної енергії за п 19, який відрізняється тим, що площа поверхні для емісії електронів принаймні в 10 разів більша за площу планарного поперечного перерізу Перша торцева стінка має ділянку під катод, який має покриття для емісії електронів, розташоване на його внутрішній поверхні, тоді як друга торцева стінка утворена як кільцева, злегка опукла поверхня, яка спочатку закріплена у ізолюючому КІЛЬЦІ з утворенням конструкції, яку потім з'єднують, з корпусом При використанні торцеві стінки функціонують ВІДПОВІДНО як закінчення катода і колекторний електрод генератора Між цими двома стінками електронний потік буде головним чином проходити вздовж осі симетрії циліндричної камери, виникаючи на ДІЛЯНЦІ катода і зникаючи на колекторному електроді Кільцевий фокусуючий елемент концентрично розташований всередині камери у положенні, прилеглому до катода Діафрагма розташована концентрично всередині камери у положенні, прилеглому до колекторного електрода Між ЦИМИ двома елементами розташована індуктивна конструкція, що складається зі спіральної котушки індуктивності і видовженого кільцевого магніту Котушка і магніт розташовані концентрично всередині і займають центральну ділянку камери Фокусуючий елемент електрично з'єднаний проводом і герметичним живленням до зовнішнього джерела постійної напруги Котушка індуктивності таким же чином з'єднана через пару проводів і пару пристроїв подачі до зовнішнього навантаження Напруга, прикладена до різноманітних елементів не обговорюватиметься детально, оскільки вона стосується добре відомих і загальновживаних засобів застосування споріднених пристроїв для одержання струму Коротко кажучи, вважаючи (загальноприйнятно) катодну ділянку як рівень опорної напруги, прикладають високий позитивний ста 43914 тичнии заряд на колекторний електрод, і ЗОВНІШНІЙ ланцюг, що містить це джерело напруги, поєднують негативним кінцем до катода Застосування цього високого позитивного статичного заряду викликає електронний потік, який виникає на ДІЛЯНЦІ катода І прискорюється в напрямку колекторного електрода, і має значення, що безпосередньо залежить від величини застосованого високого статичного заряду Зіткнення електронів відбувається на колекторному електроді при швидкості, досить значній, щоб викликати певний рикошет Діафрагма має таку форму і розташування для запобігання тому, щоб цей рикошет електронів не досяг головної частини генератора, і електричні з'єднання підведено до неї згідно з потребами Негативну напругу від низького до помірного рівня застосовують до фокусуючого елемента для фокусування електронного потоку у вузький промінь При експлуатації джерело тепла (яке може бути різним, таким як горіння викопного палива, пристрої для використання сонячної енергії, пристрої для використання атомної енергії, теплообмінники або відходи від атомної промисловості) використовують для нагрівання покриття для емісії електронів на катоді, таким чином емітуючи електрони Емітовані електрони фокусуються у вузький промінь фокусуючим елементом і прискорюються в напрямку колекторного електрода Пролітаючи крізь індуктивну конструкцію, електрони попадають під вплив магнітного поля, викликаного магнітом, і виконують взаємовпливаючий рух, який викликає ЕРС у витках котушки індуктивності Насправді ця індукована ЕРС є сумою великої КІЛЬКОСТІ окремих електронів, що виконують малі колові струмові петлі, таким чином створюючи ВІДПОВІДНО велику КІЛЬКІСТЬ хвилинних ЕРС у кожному витку котушки Разом, вихідна напруга генератора пропорційна швидкості електронів при пролітанні, і вихідний струм залежить від розміру і температури джерела електронів Механізм індукованої ЕРС може бути пояснений у термінах сили Лоренца, що діє на електрон, який має початкову лінійну швидкість, оскільки він входить у суттєво однорідне магнітне поле під прямим кутом відносно швидкості електрона У пристрої правильної конфігурації шлях електрона стає спіральним (не показано), що створює бажану результуючу швидкість зміни потоку, що потрібно по закону Фарадея для створення ЕРС Такий спіральний шлях електронів утворюється з комбінації ЛІНІЙНОГО поступального шляху (поздовжнього) внаслідок прискорюючої дії колекторного електроду і колового руху (поперечного) внаслідок взаємодії початкової швидкості електронів і поперечного магнітного поля магніту Залежно від величини застосованої до колекторного електроду високої напруги й сили та орієнтації магнітного поля, створеного магнітом, ІНШІ механізми для створення напруги безпосередньо в котушці індуктивності можуть бути доцільними Механізм, зазначений вище, запропонований лише як ілюстративний і не вважається лише єдиним типом Всі механізми, проте, будуть результатом різноманітних комбінацій діючих законів Лоренца і Фарадея Торцеві стінки генератора по цьому винаходу функціонують як закінчення катода та коллектор ний елемент ВІДПОВІДНО Така конструкція не дозволяє збільшувати площу поверхні для еміссм електронів та призводить до розсіювання електронів на їх шляху до коллекторного електрода Оскільки джерела тепла використовують для нагрівання покриття для еміссм електронів, недоліком вказаного генератора є відсутність термічної ізоляції катоду та аноду один відносно одного Таким чином, в основу винаходу поставлено задачу створення вдосконаленного термоелектронного генератора електричної дії шляхом удосконалення колекторного елементу конструкції та/або катода, що забезпечує створення генератора електричної дії з підвищеним коефіцієнтом перетворення, збільшення площі поверхні для емісії електронів, одержання енергії електронів безпосередньо перед тим, як вони влучать в анод та дозволяє термічно ізолювати катод та анод один ВІДНОСНО ОДНОГО Поставлена задача досягається тим, що термоелектронний генератор електричної енергії, що включає корпус, катод всередині корпусу, здатний при нагріванні виконувати функцію джерела електронів, і анод всередині корпусу, призначений для захоплення електронів, емітованих з катода, згідно з винаходом, як катод містить дротяну сітку з дротами, які простягаються у принаймні двох напрямках, перпендикулярних один одному Крім того, генератор додатково містить заряджене перше фокусуюче кільце в корпусі між катодом і анодом, причому вказане кільце здатне до спрямування електронів, емітованих катодом, через перше фокусуюче кільце на їх шляху до анода Крім того, генератор додатково містить заряджене друге фокусуюче кільце в корпусі між першим фокусуючим кільцем і анодом, причому вказане кільце здатне до спрямуваня електронів, емітованих катодом, через друге фокусуюче кільце на їх шляху до анода Крім того, додатково катод генератора відокремлений від анода на відстань 4мкм - 5см, більш переважно катод відокремлений від анода на відстань 1 - Зсм В іншому варіанті даного винаходу поставлена задача досягається тим, що термоелектронний генератор електричної енергії, що включає корпус, катод всередині корпусу, здатний при нагріванні виконувати функцію джерела електронів, анод всередині корпусу, призначений для захоплення електронів, емітованих з катода, згідно з винаходом додатково містить лазер здатний впливати на електрони між катодом і анодом, а катодом є дротяна сітка з дротами, які простягаються у принаймні двох напрямках, перпендикулярних один одному Крім того, в термоелектронному генераторі електричної енергії вказаним квантової перешкоди електронам, яка полегшує захоплення електронів анодом Крім того, в термоелектронному генераторі електричної енергії дротяна сітка катода включає принаймні чотири шари дроту, більш переважно, кожний з шарів дроту має дроти, що простягаються у іншому напрямку відносно кожного іншого шару дроту, причому вказані дроти здатні до утворення такої сітки катода, дроти якої простягаються 43914 у принаймні чотирьох різних напрямках В іншому варіанті цього винаходу поставлена задача досягається тим, що термоелектронний генератор електричної енергії, що включає корпус, катод всередині корпусу, здатний при нагріванні виконувати функцію джерела електронів, анод всередині корпусу, призначений для захоплення електронів, емітованих з катода згідно з винаходом додатково містить лазер здатний впливати на електрони між катодом і анодом і створювати таку квантову перешкоду для електронів, яка полегшує захоплення електронів анодом Крім того, термоелектронний генератор електричної енергії містить лазер, здатний до впливати на електрони безпосередньо перед тим, як вони досягнуть анода Вказаним лазером є лазер, здатний впливати на електрони на відстані протягом 2мкм, перед тим, як вони досягають анода Крім того, в термоелектронному генераторі електричної енергії катодом є дротяна сітка з дротами, які простягаються у принаймні двох напрямках, перпендикулярних один одному Крім того, в термоелектронному генераторі електричної енергії згідно даного винаходу відстань між катодом і анодом становить 4мкм - 5см В іншому варіанті даного винаходу поставлена задача досягається тим, що термоелектронний генератор електричної енергії, що включає корпус, катод всередині корпусу, здатний при нагріванні виконувати функцію джерела електронів, і анод всередині корпусу, призначений для захоплення електронів, які емітовані з катода, має площу планарного поперечного перерізу катода перпендикулярну до напрямку, електрони, емітовані з катода перебувають в стані руху загалом уздовж напрямку руху, катод має площу поверхні для емісм електронів в напрямку до анода, а площа поверхні для емісії електронів є принаймні на 30% більшою, ніж площа планарного поперечного перерізу Крім того, термоелектронний генератор електричної енергії як катод містить дротяну сітку з дротами, які простягаються у принаймні двох напрямках, перпендикулярних один одному Крім того, катод термоелектронного генератора електричної енергії є викривленим у принаймні одному напрямку, перпендикулярному до напрямку руху Ще в одному варіанті даного винаходу поставлена задача досягається тим, що термоелектронний генератор електричної енергії, що включає корпус, катод всередині корпусу, здатний при нагріванні виконувати функцію джерела електронів, анод всередині корпусу, призначений для захоплення електронів, які емітовани з катода, згідно винаходу, додатково містить лазер, здатний впливати на електрони які рухаються загалом уздовж напрямку руху від катода до анода безпосередньо перед тим, як вони досягнуть анода, а площа поверхні для емісії електронів принаймні ВДВІЧІ більша за площу планарного поперечного перерізу, причому площа поперечного перерізу катода є перпендикулярною до напрямку руху, катод має площу поверхні для емісії елетронів в напрямку до анода, а площа поверхні для емісії електронів є принаймні на 30% більшою, ніж площа поперечно 8 го перерізу Крім того, площа поверхні для емісії електронів термоелектронного генератора електричної енергії принаймні в 10 разів більша за площу планарного поперечного перерізу Введення до пристрію лазера, який створює квантову перешкоду електронам безпосередньо перед тим, як вони досягнуть анода, зменшує їх енергетичні рівні так, що вони легше захоплюються анодом Така конструкція забезпечує підвищення коефіцієнта корисної дії перетворення і зменшення розсіювання електронів та дозволяє одержувати енергію електронів безпосередньо перед тим, як вони влучать в анод Використання дротяної сітки як катода дозволяє збільшити площу поверхні для емісії електронів Як альтернатива, або окрім цього, більшу площу поверхні для емісії електронів можна створити, використовуючи викривлену поверхню для емісії електронів Більш детально, цей винахід може бути описаний як термоелектронний генератор електричної енергії, що має корпус, катод всередині корпусу, який при нагріванні діє як джерело електронів, і анод всередині корпусу, що приймає електрони, емітовані з катода Катодом є дротяна сітка, де дроти розташовані у принаймні двох напрямках, що перпендикулярні один до одного Заряджене перше фокусуюче кільце знаходиться в корпусі між катодом і анодом, і застосовується для спрямовування електронів, емітованих катодом, через перше фокусуюче кільце до анода Заряджене друге фокусуюче кільце знаходиться в корпусі, між першим фокусуючим кільцем і анодом і застосовується для спрямовування електронів, емітованих катодом, через друге фокусуюче кільце до анода Можуть бути необхідними й ІНШІ фокусуючі кільця Краще, якщо катод відокремлений від анода на 4мкм - 5см Ще краще, якщо катод відокремлений від анода на 1 - Зсм Лазер застосовують для впливу на електрони (тобто, застосовують лазерний промінь до електронів) між катодом і анодом Лазер чинить вплив на точне попадання електронів безпосередньо перед тим, як вони досягнуть анода Лазер застосовують для створення квантової перешкоди електронам, щоб електрони легше захоплювались анодом Краще, якщо дротяна сітка катода складається з принаймні чотирьох шарів дроту Крім того, кожний з шарів дроту має дроти, що простягаються у іншому напрямку від кожного іншого з шарів дроту, таким чином, дротяна сітка катода складається з дротів, що простягаються у принаймні чотирьох різних напрямках Це створюється для того, щоб значно збільшити поверхню емісії катода Цей винахід може, як альтернатива, бути описаний як термоелектронний генератор електричної енергії, що має корпус, катод всередині корпусу, що при нагріванні діє як джерело електронів, анод всередині корпусу, що приймає електрони, емітовані з катода, і лазер, що застосовують для впливу на електрони між катодом і анодом Лазер, таким чином, створює квантову перешкоду електронам, щоб електрони легше захоплювались анодом Лазер чинить вплив на точне попадання електронів безпосередньо перед тим, як вони досягнуть анода Лазер застосовують для впливу на елект 43914 рони протягом 2мкм, перед тим, яки вони досягають анода Катод є дротяною сіткою, що має дроти, які простягаються у принаймні двох напрямках, перпендикулярних один одному Катод відокремлений від анода на 4мкм - 5см Цей винахід може, як альтернатива, бути описаний як термоелектронний генератор електричної енергії, що має корпус, катод всередині корпусу, що діє при нагріванні як джерело електронів, і анод всередині корпусу, що приймає електрони, емітовані з катода, і простягається загалом уздовж напрямку руху, що визначає напрямок з катода до анода Катод має плоский поперечний переріз, перпендикулярний до напрямку руху, площину поверхні для емісії електронів в напрямку анода, і площа поверхні для емісії електронів принаймні на 30% більша, ніж площа плоского поперечного перерізу Катод є дротяною сіткою, що має дроти, які простягаються у принаймні двох напрямках, що перпендикулярні один одному Як альтернатива, або окрім цього, катод викривлений у принаймні одному напрямку, перпендикулярному до напрямку руху Лазер використовують для впливу на електрони між катодом і анодом безпосередньо перед тим, як вони досягнуть анода Краще, якщо площа поверхні для емісії електронів принаймні ВДВІЧІ більша за площу плоского поперечного перерізу Ще краще, якщо площа поверхні для емісії електронів принаймні ВДВІЧІ більша за площу поперечного перерізу Чим менший діаметр дроту, тим більша площа емісії Тут спостерігається експоненційний зв'язок Винахід буде детально описаний нижче з посиланням на наступні креслення, в яких певні цифри визначають певні елементи, і де Фіг 1 - вигляд збоку з частинами у поперечному розрізі й принципова схема термоелектронного генератора електричної енергії згідно з цим винаходом, Фіг 2 - вигляд зверху структури дротяної сітки, використаної для катода, Фіг 3 - це вигляд збоку частини структури дротяної сітки, Фіг 4 - це вигляд збоку частини структури альтернативної дротяної сітки, Фіг 5 - це вигляд збоку багаточисельних шарів у структурі дротяної сітки, Фіг 6 - це спрощений вигляд збоку альтернативної структури катода На Фіг 1 зображено термоелектронний генератор електричної енергії 1 згідно з цим винаходом, який включає корпус 2, у якому можна підтримувати вакуум за допомогою вакуумного пристрою (не показано) відомим чином Краще, якщо корпус 2 є циліндричним навколо центральної осі 3, яка слугує як вісь симетрії корпуса 2 і компонентів в ньому, якщо тільки інше не зазначено додатково Колектор 4 може містити плоску круглу анодну пластину 5 (зроблену, наприклад, з МІДІ), оточену статично зарядженим кільцем 6 (заряджений, наприклад, до 1000 кулонів), що має також концентричні ІЗОЛЮЮЧІ кільця 7 Кільце 6 і кільця 7 можуть бути утворені і діяти так, як описано у патенті 5459367 Охолоджуючий елемент 8 термічно з'єд 10 наний з пластиною 5 так, що охолоджувач з джерела охолодження 9 циркулює по ланцюгу охолодження 10 Охолоджуючий елемент 8 підтримує пластину анода при бажаній температурі Охолоджуючий елемент 8 може, як альтернатива, бути таким самим, як і пластина анода 5 (іншими словами, охолоджувач циркулюватиме через пластину анода 5) Зворотній зв'язок (не показано) з використанням одного або кількох сенсорів (не показано) може бути використаний для стабілізації температури пластини анода Катодна конструкція 11 згідно з винаходом включає катод 12, нагрітий джерелом тепла так, що він емітує електрони, які загалом рухаються вздовж напрямку руху 3 в напрямку анода 5 (Так само, як і в патенті 5459367 заряджене кільце допомагає притягувати електрони в напрямку анода ) Хоча джерело тепла показано як джерело 13 нагрівання рідини (рідини або газу), яка рухається до нагріваючого елемента 14 (який термічно з'єднаний з катодом 12) через ланцюг нагрівання 15, можуть бути використані альтернативні джерела енергії, такі як лазер, що застосовуватимуть до катода 14 Джерелом енергії 13 можуть бути сонце, лазер, мікрохвилі або радіоактивні матеріали Крім того, використане ядерне паливо, зберігання якого іншим чином дорого коштуватиме і є неприбутковим, може бути використане для створення тепла для джерела Електрони на енергетичному рівні Фермі у катоді 12 вивільнюються з його поверхні і, притягуючись статичним зарядом кільця 6, рухаються вздовж напрямку руху 3 через перше і друге фокусуючі кільця або циліндри 16 і 17, які можуть бути утворені і можуть діяти таким самим чином, як і фокусуючий елемент прототипу, розглянутого вище Для того, щоб допомогти електронам рухатись у потрібному напрямку, екран 18 може оточувати катод 14 Екран 18 може бути циліндричним або конічним, або, як показано, може включати циліндричну частину, що ближча до катода 14, і конічну частину, що знаходиться далі від катода 14 У будь-якому випадку, щит утримує рух електронів у напрямку 3 Електрони намагатимуться відштовхнутися від екрана 18, оскільки екран матиме відносно високу температуру (завдяки тому, що знаходиться поруч з катодом 12, який має відносно високу температуру) Як альтернатива, або окрім цього, для того, щоб електрони відштовхувалися від екрана, який має високу температуру, екран 18 повинен мати негативний заряд У останньому випадку може мати місце термоізоляція (не показано) між щитом 18 і катодом 12 Вироблена електрична енергія, яка відповідає потоку електронів з катода 12 до анода 5, подається через катодний провід 19 і анодний провід 20 у ЗОВНІШНІЙ ланцюг 21 Повертаючись від загальної роботи генератора 1 до особливих його переваг, слід сказати, що електрони, такі як електрон 11, намагатимуться мати високий рівень енергії при досягненні анода 5 Таким чином, нормальною тенденцією для деяких з них буде відштовхування від поверхні, а не захоплення нею Це в нормальному випадку приводить до розсіювання електронів і зменшення коефіцієнта корисної дії генератора Для того, щоб 12 11 43914 уникнути цього або значно зменшити цю тенденрозміру ниток Дріт може бути з вольфраму або цію, цей винахід використовує лазер 23, який іншого металу, що використовують у катодах впливає на точність попадання електронів (наприНа Фіг 3 зображено дроти 27 і 29, які можуть клад, ударяє їх лазерним променем 24) безпосебути зміщені один від одного так усі дроти 27 (лиредньо перед тим, як вони зіткнуться з анодом 5 ше один показаний на Фіг 3), розташовані на заКвантова взаємодія між фотонами лазерного прогальній площині, що зміщена відносно іншої загаменю 24 та електронами 22 зменшує енергію елельної площини, де розташовані всі дроти 29 ктронів так, що вони легше захоплюються поверхАльтернативне розташування, показане на Фіг 4, нею анода 5 має дроти 27 (видно лише один) і 29, які вплетено як в тканині Як буде зрозуміло з фізики хвиль та часток, електрони, на які діє лазерний промінь, можуть На Фіг 5 зображений альтернативний катод виявляти властивості хвилі і/або часток (Звичай35, який може мати три частини 36, 37 і 38 Кожна но, об'єм формули цього винаходу не обмежується з частин 36, 37 і 38 може мати два перпендикулябудь-якою окремою теорією процесу, за винятком рні шари дроту (не показано на Фіг 5), такі як 27 і того, де формула чітко посилається на теорію 29 (або 39 і 40) Частина 36 має дріт, що простипроцесу, такого як інтерференція квантів) рається у площині Фіг 5, і дріт, паралельний площині Фіг 5 Частина 37 має два шари дротів, кожЯк використано тут, вислів, що лазер 23 уданий з яких має дроти, що простягаються у ряє електрони променем 24 "безпосередньо перед напрямку ЗО градусів від одного з напрямків дротів тим, як" електрони досягають анода 5, означає, що для частини 36 Частина 38 має два шари дроту, електрони, на які діяв лазер, не проходять через кожний шар має дроти, що простягаються у набудь-які ІНШІ частини системи (такі, як фокусуючий прямку 60 градусів від одного з напрямків дротів елемент), оскільки вони продовжують рух до аночастини 36 да 5 Більш детально, краще, якщо на електрони діють в межах 2мкм, коли вони досягають анода 5 Зрозуміло, що на Фіг 5 зображено багаточиНавіть ще краще, якщо, на електрони діють лазесельні шари дроту, що простираються у різних ром в межах 1мкм перед досягненням анода 5 напрямках Насправді відстань між другим фокусуючим елеРізноманітні структури дротяної сітки для каментом 17 та анодом 5 може складати 1мкм і латода підвищують корисну площу поверхні емісії зер може впливати на електрони ближче до анода електронів за допомогою форми дротів та їх бага5 Таким чином, (тобто, на електрони впливають точисельних шарів Альтернативний шлях підвибезпосередньо перед тим, як вони досягнуть анощення площі поверхні зображено на Фіг 6 На Фіг да), енергія електронів зменшується в точці, де 6 зображено торцевий поперечний розріз парабозменшення енергії найбільш прийнятне і корисне лічного катода 41, який емітує електрони для руху загалом вздовж напрямку руху 42 Катод 41 має Хоча корпус 2 може бути непрозорим, наприплоску площину планарного поперечного перерізу, клад, металевим, вікно для лазера 25 зроблено з перпендикулярну напрямку руху 3 Важливо, що прозорого матеріалу так, щоб лазерний промінь 24 катод 42 має площу поверхні для, емісії електронів міг пройти від лазера 23 в камеру всередині елеЕЕ (від викривлення катода) для емісії електронів мента 2 Як альтернатива, лазер 23 може бути в напрямку анода, яка принаймні на 30% більше, розташований в камері ніж площа планарного поперечного перерізу ТаОкрім підвищення коефіцієнта корисної дії пеким чином, створюється підвищена густина електретворення завдяки використанню лазера 23 для ронів для даного розміру катода Хоча катод 41 зменшення енергетичного рівня електронів безпозображений як парабола, можуть бути використані середньо перед тим, як вони досягнуть анода 5, ІНШІ викривлені поверхні Катод 41 може бути катод 12 цього винаходу спеціально розроблений зроблений з твердого елемента або може також для підвищення ККД шляхом збільшення площі містити структури з багаточисельних шарів дротяемісії електронів катода 12 ної сітки, як ті, що описані для Фіг 2 - 5, за винятНа Фіг 2 показано катод 12 як круглу дротяну ком того, що кожний шар може бути викривленим і сітку 26 Дріт 27 верхнього або першого шару пане плоским ралельного дроту простягається у напрямку 28, де дріт 29 другого шару паралельного дроту простяХоча криве розташування катода на Фіг 6 нагається у напрямку ЗО, поперечно напрямку 28, і дає площу поверхні для емісії електронів ЕЕ, яка краще, якщо перпендикулярно напрямку 28 Третій принаймні на 30% більше, ніж торцева площа плашар паралельного дроту (лише один дріт 31 поканарного поперечного перерізу П, різноманітні роззний для спрощення зображення) простирається у ташування дротової сітки, такі як на Фіг 4, наданапрямку 32 (45 градусів від напрямку 28 і ЗО Четють площу поверхні для емісії електронів, яка вертий шар паралельного дроту (лише один дріт принаймні ВДВІЧІ більша торцевої площі попереч33 показаний для спрощення зображення) простиного перерізу (тобто визначена, як показано для рається у напрямку 34 (90 градусів від напрямку Фіг 6) Насправді площа поверхні для емісії елект32) ронів у розташуванні сітки має бути принаймні в десять разів більшою торцевої площі поперечного Варто також зауважити, що на Фіг 2 показані перерізу дроти з відносно великою відстанню між собою, але це також для спрощення зображення Краще, Перевагою є те, що цей винахід дозволяє, щоб якщо дріт є високоточним витягнутим дротом і відкатод 12 і анод 5 були відокремлені один від одностань між паралельно розташованими дротами у го на 4мкм - 5см Більш детально, це відокремтому ж шарі дорівнює діаметру дроту Краще, яклення або відстань має бути від 1 до Зсм Таким що дріт має діаметр 2мм або менше, до дрібного чином, катод і анод знаходяться досить далеко 43914 14 13 один від одного, так що тепло з катода навряд чи специфічними втіленнями, є очевидним існування передаватиметься аноду, як при розташуваннях, багатьох альтернатив, модифікацій і видозмін для коли катод і анод повинні знаходитись близько фахівців у цій галузі Таким чином, кращі втілення Таким чином, джерело охолодження 9 може вивинаходу, які тут зазначено, вважаються як альтетрачати відносно мало охолоджувача, оскільки рнативні і такі, що не обмежують винаходу Мопотрібно менше охолодження, ніж у багатьох пожуть мати місце різноманітні зміни без відхилення передніх розробках від змісту і об'єму винаходу, як описано тут і у формулі винаходу, яка додається Тоді ЯК винахід було описано в зв'язку з його ФІГ 13 ФІГ 5 36 37 38 35 \г ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
