Смуговий інтерференційний фільтр 567-7
Формула / Реферат
Смуговий інтерференційний фільтр 567-7, переважно для лазерів, який складається із підкладки, прозорої в робочій області спектра, і інтерференційної системи, яка утворюється періодичним повторенням структури АВСВА, в якій А, В і С позначають шари із матеріалів з показниками заломлення nA, nB і nC відповідно, а оптична товщина структури АВСВА дорівнює де
- фіксована довжина хвилі, який відрізняється тим, що оптичні товщини шарів А дорівнюють
шарів В дорівнюють
товщина шару С дорівнює
а показники заломлення nА, nВ і nС відповідно шарів А, В і С задовольняють співвідношенню у=0,27594+0,90627х-0,21893х2+0,03633х3, де х=nB/nC, y=nA/nB.
Текст

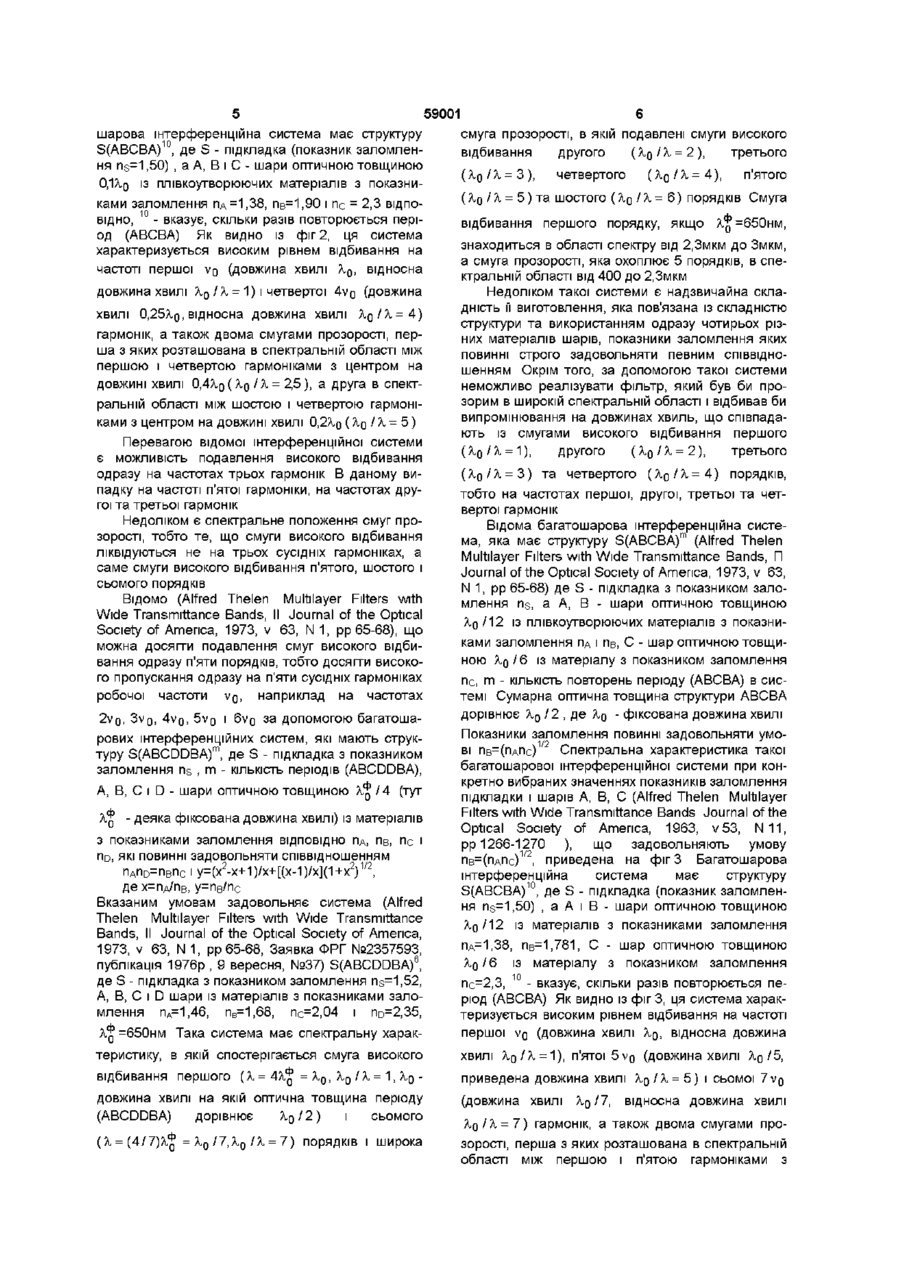

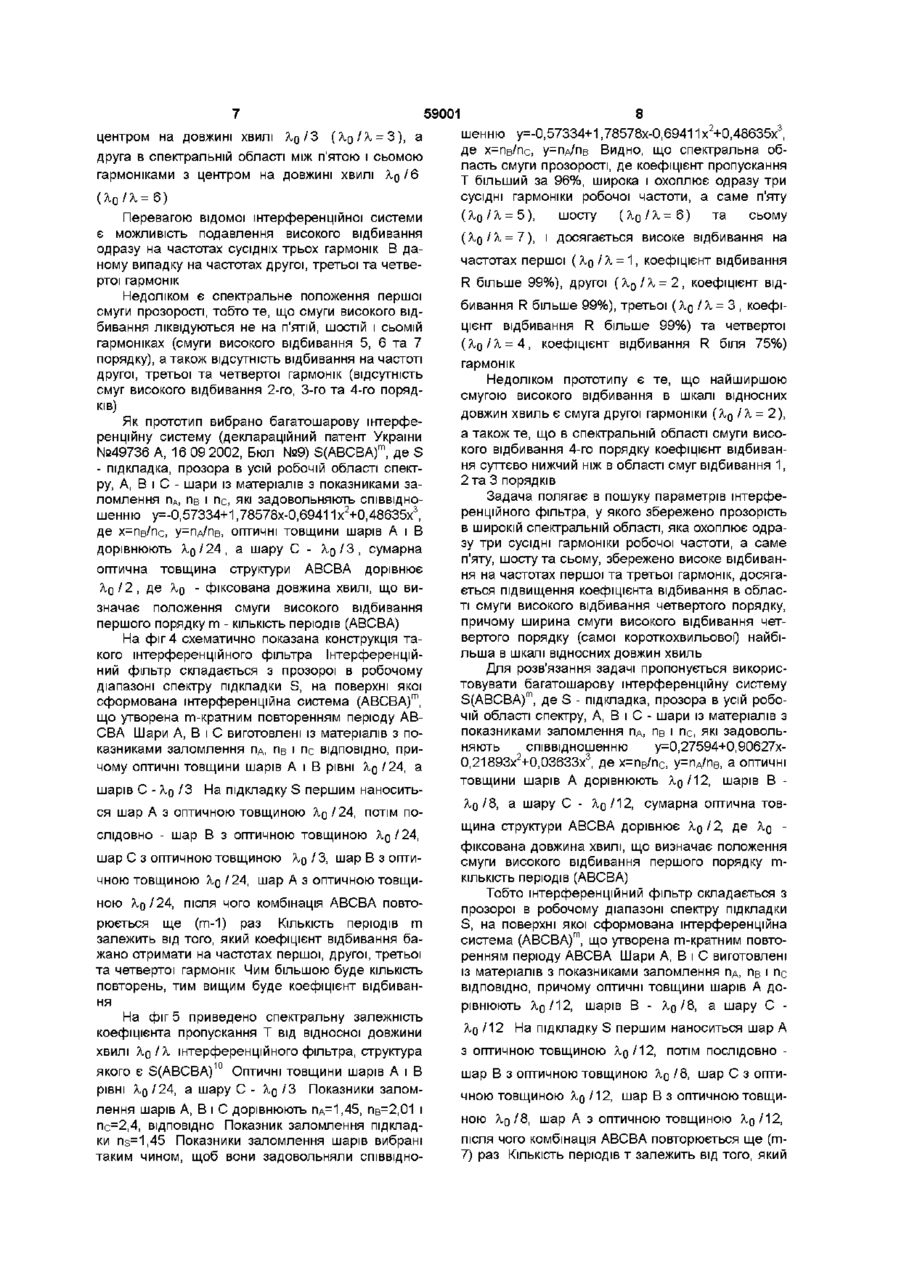

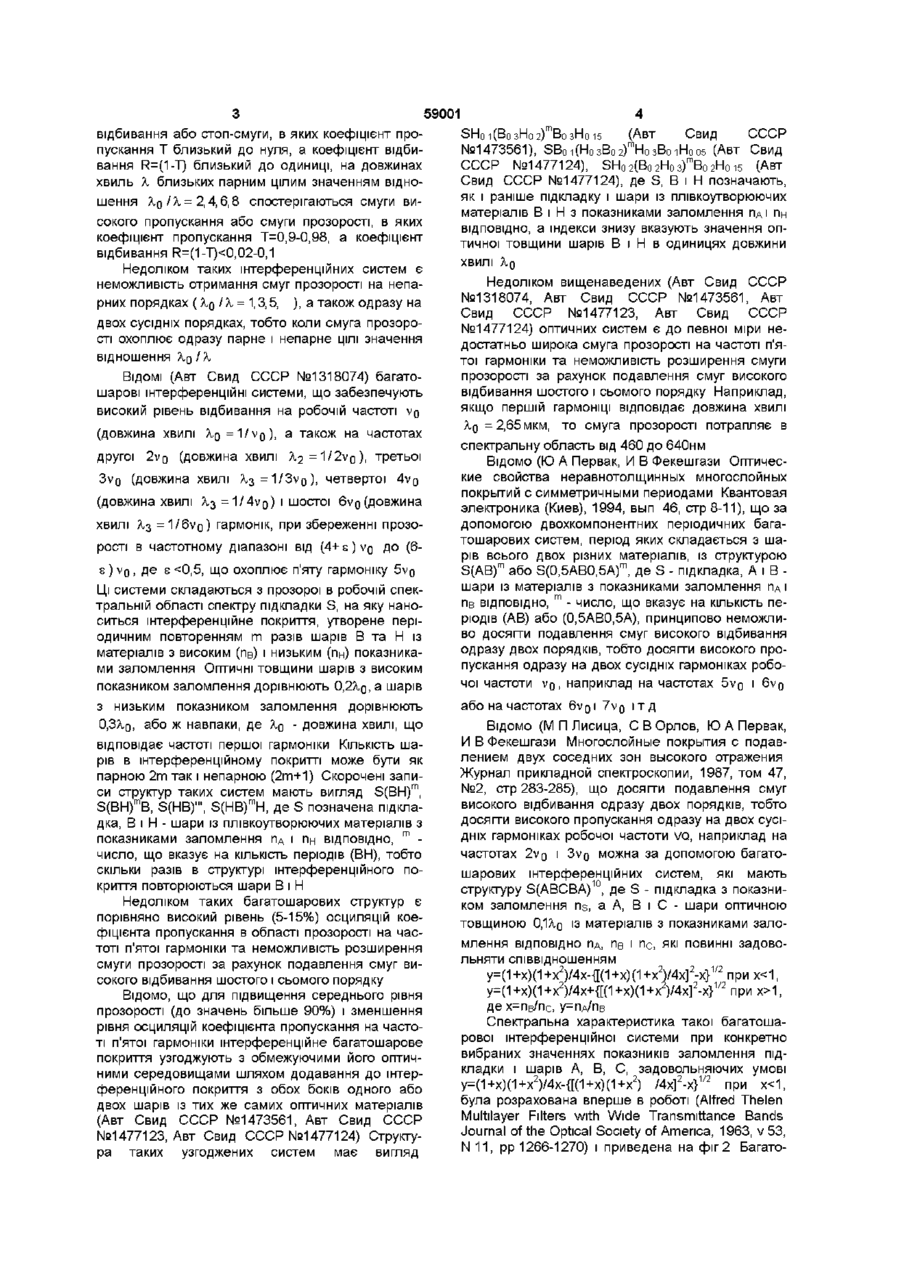

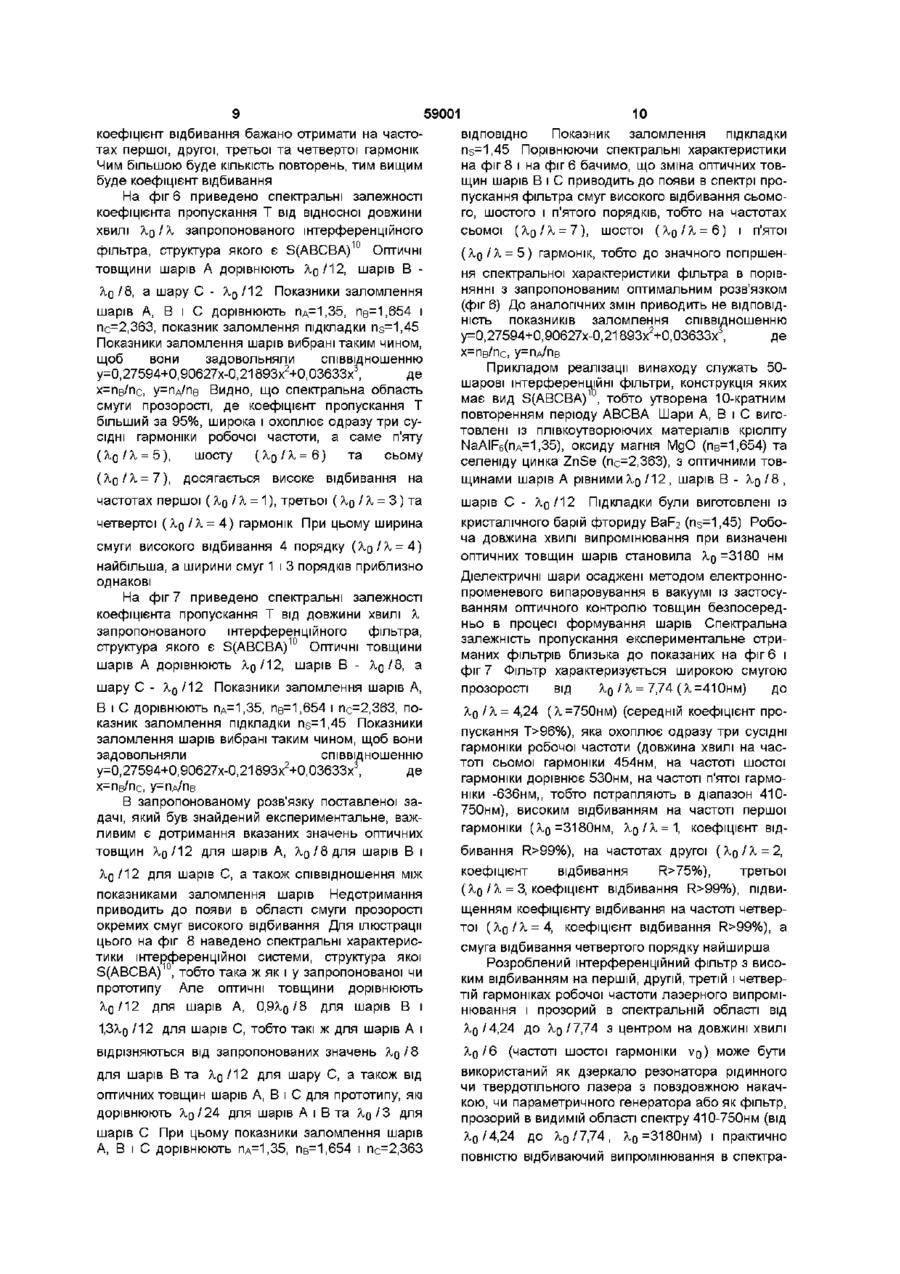

Смуговий інтерференційний фільтр 567-7, переважно для лазерів, який складається із підкладки, прозорої в робочій області спектра, і інтерференційної системи, яка утворюється періодичним повторенням структури АВСВА, в якій А, В і С позначають шари із матеріалів з показниками Технічне рішення, що пропонується, відноситься до пристроїв оптичного приладобудування, які використовуються для селективного відбивання і пропускання світла, і може бути використано як інтерференційний фільтр з широкою смугою прозорості або дзеркало резонатора лазера чи параметричного генератора з високим рівнем відбивання на робочій частоті VQ (довжина хвилі XQ = 1 / V Q ) , другій її гармоніці 2VQ (довжина хвилі Я-2 = 1/2VQ = Я-о/2), третій и гармоніці 3vo(flOB жина хвилі Я-з = 1/3VQ = XQ /3 ) та четвертій и гармоніці 4VQ (довжина ХВИЛІ Х^ = 1/4VQ = XQ /4) при високому рівні пропускання в частотному діапазоні від (4+ s ) VQ ДО (8- s ) VQ , де s
ДивитисяДодаткова інформація
Назва патенту англійськоюBand-pass interference filter 567-7
Назва патенту російськоюПолосовой интерференционный фильтр 567-7
МПК / Мітки
МПК: G02B 5/28
Мітки: інтерференційний, 567-7, фільтр, смуговий
