Жалюзі

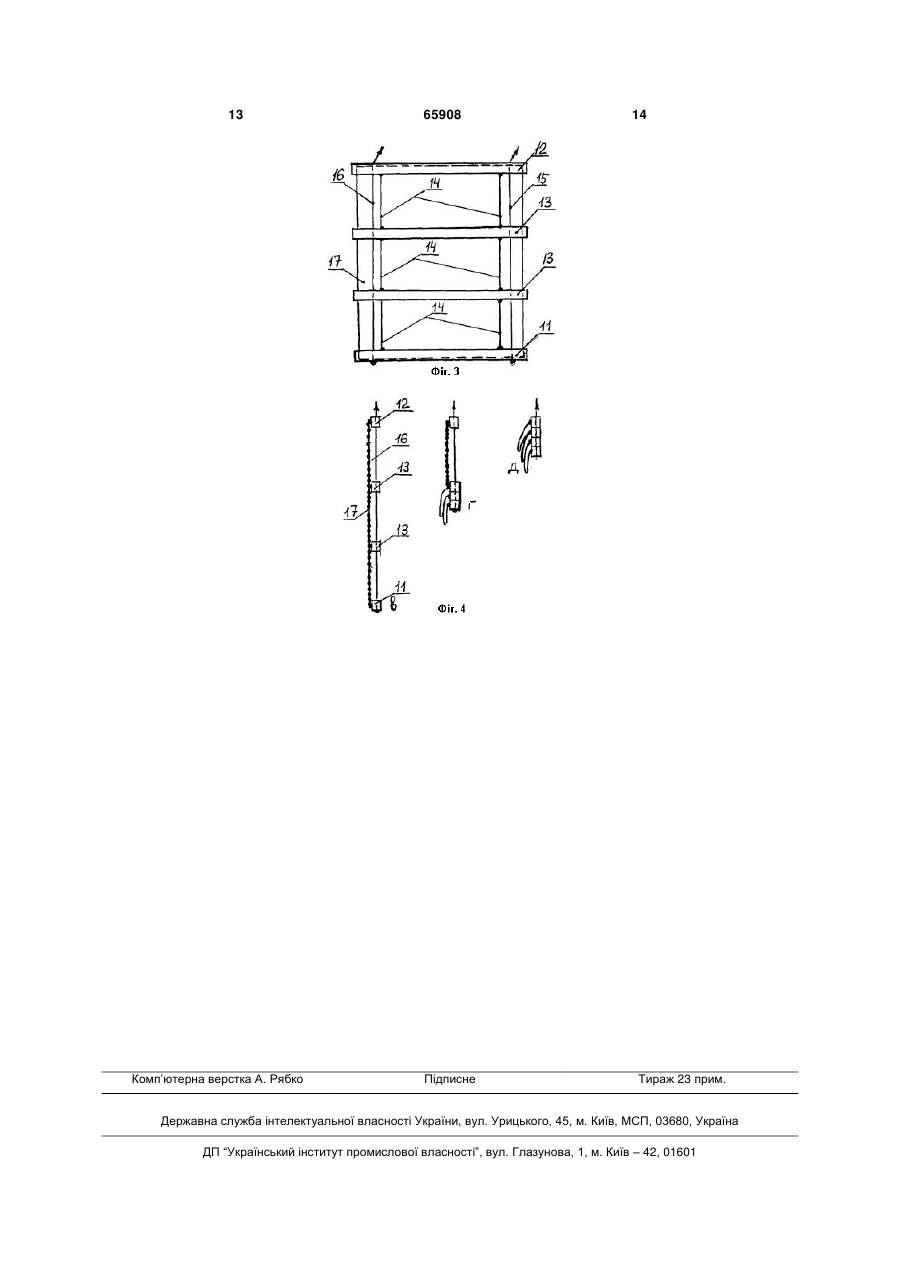

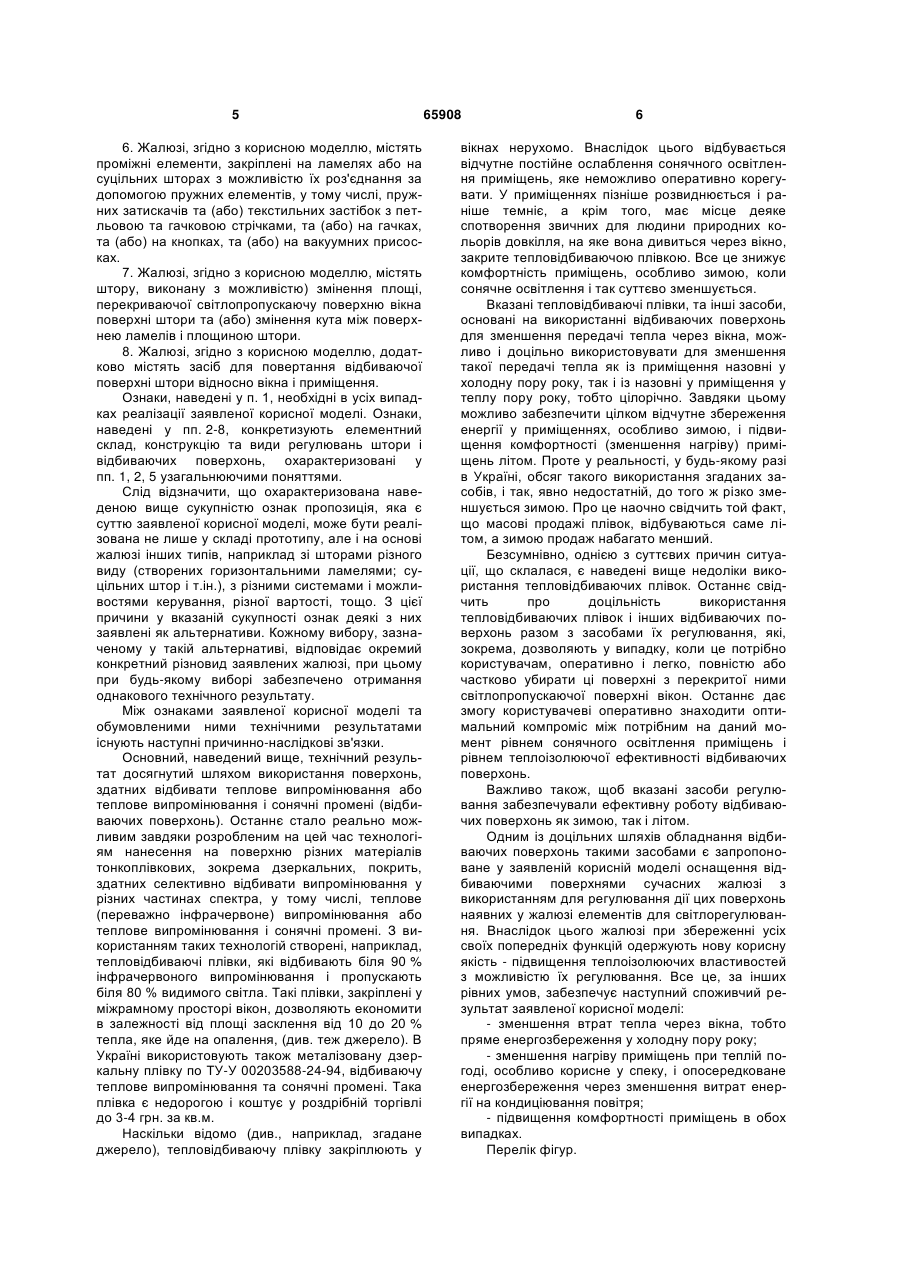

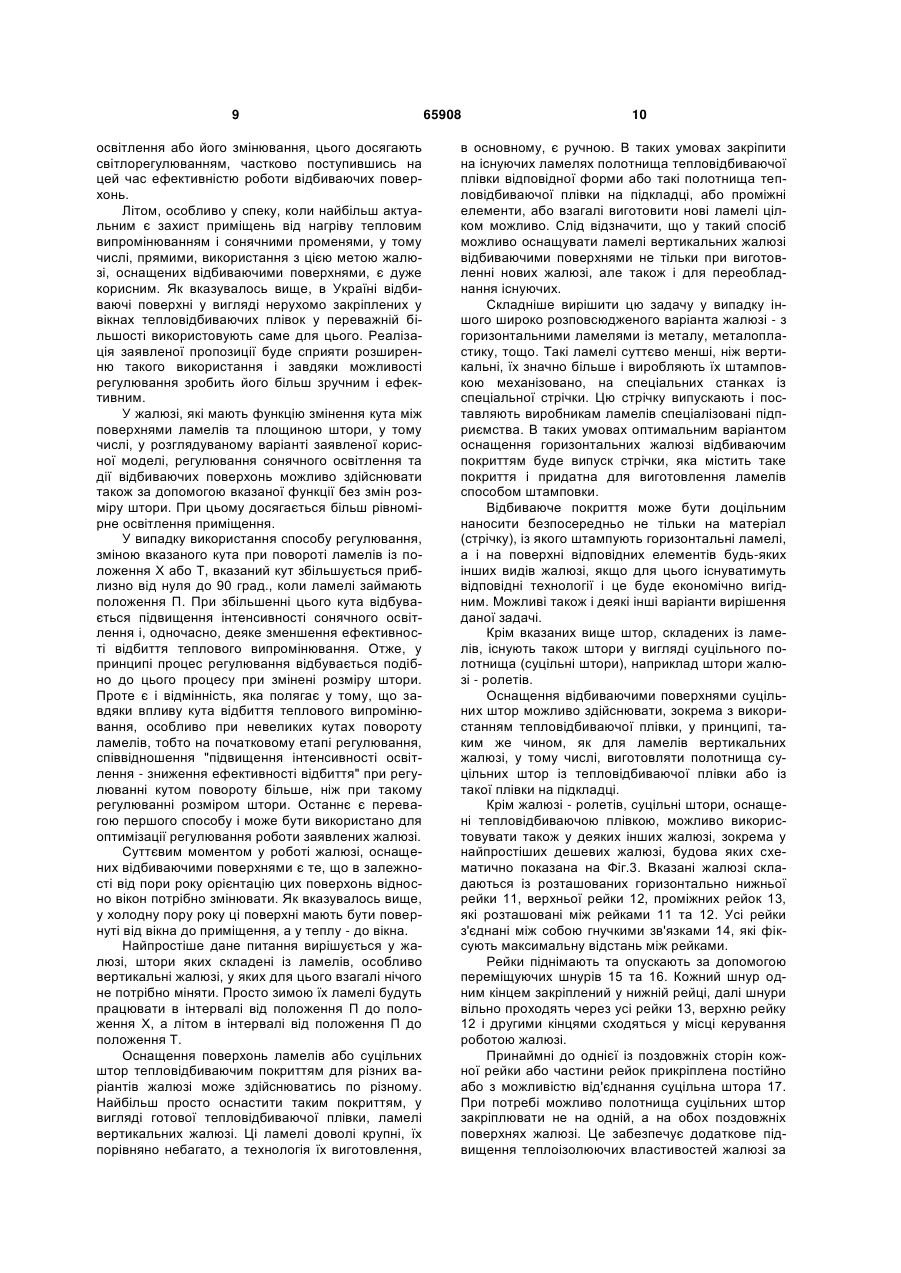

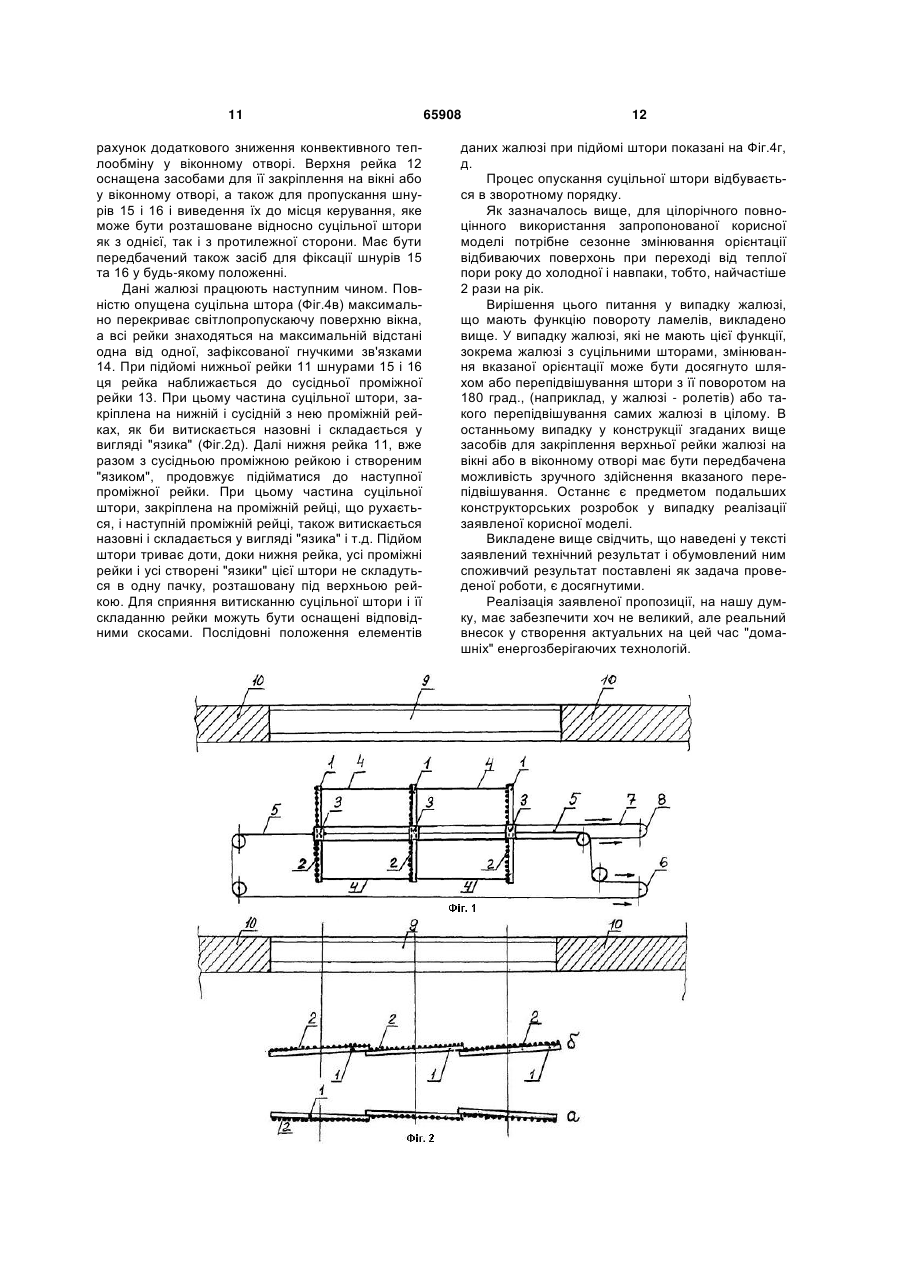

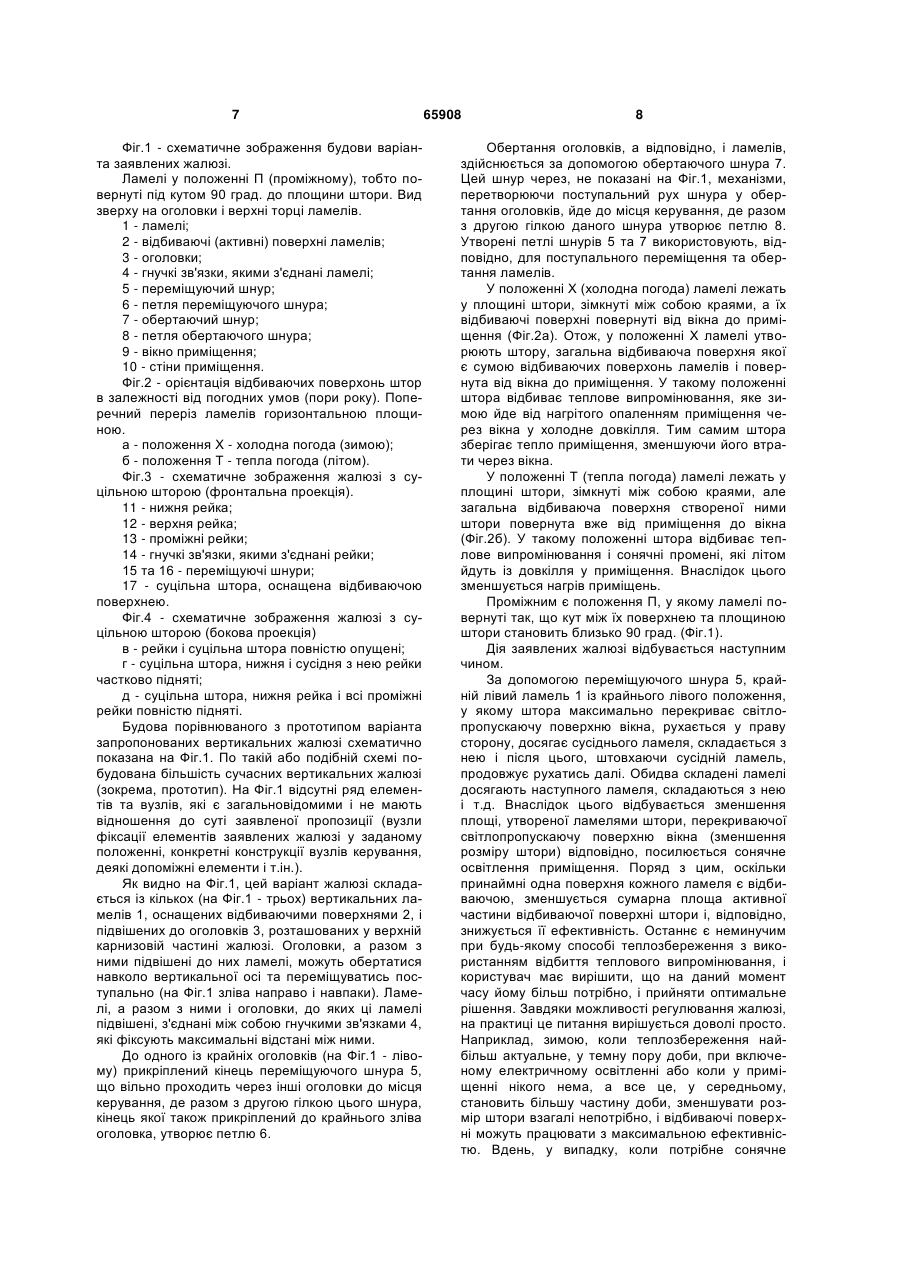

1. Жалюзі, що містять сонцезахисну штору, складену із з'єднаних гнучким зв'язком сонцезахисних ламелів, або суцільну штору, а також елементи керування шторою, створюючі сумісно з вказаною шторою елемент для регулювання сонячного освітлення приміщень, які відрізняються тим, що принаймні одна із поверхонь кожного ламеля або частини ламелів, або принаймні одна із поверхонь суцільної штори оснащені покриттям, відбиваючим теплове випромінювання або теплове випромінювання і сонячні промені та разом з вказаними поверхнями утворюючим відбиваючі поверхні штор, при цьому наявний вказаний елемент для регулювання сонячного освітлення приміщень виконаний з можливістю реалізації ним, поряд з зазначеною функцією, також функції регулювання дії створених відбиваючих поверхонь. 2. Жалюзі за п. 1, які відрізняються тим, що додатково містять закріплені на ламелях або на суцільній шторі проміжні елементи у вигляді гнучких полотнищ або негнучких пластин, у яких принаймні одна поверхня оснащена покриттям, відбиваючим теплове випромінювання або теплове випромінювання і сонячні промені, а самі полотнища і пластини виготовлені, наприклад, із тканини або із нетканого матеріалу, або із дерева, або із пластмаси, або із картону, або із щільного паперу, або із пористого матеріалу (пінопласту тощо). 3. Жалюзі за пп. 1, 2, які відрізняються тим, що містять відбиваюче теплове випромінювання або U 2 (19) 1 3 функціональних можливостях та конструкції (за винятком конструкції світлозахисних ламелів), найбільш близькими до заявленої корисної моделі є вертикальні жалюзі, будова яких подібна до схематично показаної на Фіг.1. будови заявлених жалюзі. Подібні жалюзі є одними із найбільш розповсюджених і відповідають сучасним вимогам до таких пристроїв. З вказаних причин і, враховуючи, що на основі цих жалюзі можливо найбільш повно і просто реалізувати заявлену пропозицію, згадані жалюзі прийняті за найближчий аналог (прототип) вказаної корисної моделі, точніше одного із її варіантів. Ознаками, спільними для прототипу і порівнюваного з ним варіанта заявленої корисної моделі є наступне. Обидва вони включають сонцезахисну штору (далі штору), яка являє собою сукупність сонцезахисних ламелів (далі - ламелів), з'єднаних між собою гнучким зв'язком і здатних створювати штору, розмір якої можливо змінювати. При цьому змінюється ступінь перекриття шторою світлопропускаючої поверхні вікна і, відповідно, світлового потоку, який йде через це вікно до приміщення. Внаслідок цього змінюється сонячне освітлення приміщення, тобто здійснюється регулювання вказаного освітлення. Крім того, у прототипу та у заявленій корисній моделі можливе додаткове регулювання освітлення шляхом зміни кута між поверхнею ламелів і площиною, яка проходить через вертикальні осі ламелів, приблизно співпадає з поверхнею штори і, найчастіше, паралельна площині вікна (далі - площиною штори), оскільки внаслідок зміни цього кута змінюється світлопропускаюча здатність штори. Вказаний кут можливо змінювати у межах приблизно від 0 до 180 град., від положення, коли поверхні ламелів лежать у площині штори і зімкнуті краями між собою. Обидва вказані види регулювання здійснюються з використанням існуючих відповідних механізмів жалюзі, зокрема таких механізмів прототипу. Завдяки зазначеним функціям, прототип, а, відповідно, і заявлена корисна модель, здатні здійснювати ефективне регулювання сонячного освітлення приміщень та зорову ізоляцію цих приміщень. Слід додати, що поряд з зазначеними вище функціями, прототип, а точніше, його штори, також у деякій мірі перешкоджають передачі тепла через вікна та віконні отвори із приміщення назовні та навпаки. Це відбувається головним чином внаслідок того, що штори утруднюють конвективний теплообмін у вказаному каналі передачі тепла і, відповідно, мають деякі теплоізолюючі властивості. Проте рівень цих властивостей недостатній і однією з причин цього є недостатня здатність штор прототипу відбивати теплове випромінювання, у формі якого передається близько 1/3 від загальної кількості тепла, що проходить через вікна. Суттєво, що ця загальна кількість може сягати 30-60 % від обсягу тепла, що йде на опалення приміщень (дивись, наприклад, джерело "Рекомендуемые технические мероприятия по повышению эффективности использования тепловой электрической энергии" Челябинское ОГУП "Энергосбережение", http:energosber.74.ru/metodiki/met005.htm). 65908 4 Зазначене вище є недоліком прототипу, що не дозволяє досягати технічного результату, який досягнутий у заявленій корисній моделі і полягає у підвищенні теплоізолюючих властивостей її штор при забезпеченні можливості регулювання цих властивостей і збереженні можливості регулювання сонячного освітлення приміщень. В основу заявленої корисної моделі поставлена задача створення жалюзі, у яких підвищення теплоізолюючих властивостей штор досягнуто шляхом підвищення їх здатності відбивати теплове випромінювання або теплове випромінювання і сонячні промені. Поставлена задача вирішується тим, що: 1. Жалюзі, що містять сонцезахисну штору, складену із з'єднаних гнучким зв'язком сонцезахисних ламелів, або суцільну штору, а також елементи керування шторою, створюючі сумісно з вказаною шторою елемент для регулювання сонячного освітлення приміщень, у яких, згідно з корисною моделлю, принаймні одна із поверхонь кожного ламеля або частини ламелів, або принаймні, одна із поверхонь суцільної штори оснащені покриттям, відбиваючим теплове випромінювання або теплове випромінювання і сонячні промені і разом з вказаними поверхнями утворюючим відбиваючі поверхні штор, і при цьому наявний вказаний елемент для регулювання сонячного освітлення приміщень виконаний з можливістю реалізації ним, поряд з зазначеною функцією, також функції регулювання дії створених відбиваючих поверхонь. 2. Жалюзі, згідно з корисною моделлю, додатково містять закріплені на ламелях або на суцільній шторі проміжні елементи у вигляді гнучких полотнищ або негнучких пластин, у яких принаймні одна поверхня оснащена покриттям, відбиваючим теплове випромінювання або теплове випромінювання і сонячні промені, а самі полотнища і пластини виготовлені, наприклад, із тканини або із нетканого матеріалу, або із дерева, або із пластмаси, або із картону, або із щільного паперу, або із пористого матеріалу (пінопласту тощо). 3. Жалюзі, згідно з корисною моделлю, містять відбиваюче теплове випромінювання або теплове випромінювання і сонячні промені покриття поверхні ламелів або поверхні суцільних штор, або поверхні проміжних елементів, виконане у вигляді нанесеного безпосередньо на ці поверхні шару або більшого числа шарів речовини, відбиваючої теплове випромінювання або теплове випромінювання і сонячні промені, або у вигляді закріпленої на ламелях або на суцільній шторі, або на проміжних елементах плівки, відбиваючої теплове випромінювання або теплове випромінювання і сонячні промені, або у вигляді такої плівки на підкладці, або у вигляді проміжних елементів, закріплених на ламелях або на суцільній шторі. 4. Жалюзі, згідно з корисною моделлю, містять ламелі або суцільну штору, виконані із плівки, відбиваючої теплове випромінювання або теплове випромінювання і сонячні промені, або із такої плівки на підкладці. 5. Жалюзі, згідно з корисною моделлю, містять проміжні елементи, закріплені на ламелях або на суцільних шторах з можливістю їх роз'єднання. 5 6. Жалюзі, згідно з корисною моделлю, містять проміжні елементи, закріплені на ламелях або на суцільних шторах з можливістю їх роз'єднання за допомогою пружних елементів, у тому числі, пружних затискачів та (або) текстильних застібок з петльовою та гачковою стрічками, та (або) на гачках, та (або) на кнопках, та (або) на вакуумних присосках. 7. Жалюзі, згідно з корисною моделлю, містять штору, виконану з можливістю) змінення площі, перекриваючої світлопропускаючу поверхню вікна поверхні штори та (або) змінення кута між поверхнею ламелів і площиною штори. 8. Жалюзі, згідно з корисною моделлю, додатково містять засіб для повертання відбиваючої поверхні штори відносно вікна і приміщення. Ознаки, наведені у п. 1, необхідні в усіх випадках реалізації заявленої корисної моделі. Ознаки, наведені у пп. 2-8, конкретизують елементний склад, конструкцію та види регулювань штори і відбиваючих поверхонь, охарактеризовані у пп. 1, 2, 5 узагальнюючими поняттями. Слід відзначити, що охарактеризована наведеною вище сукупністю ознак пропозиція, яка є суттю заявленої корисної моделі, може бути реалізована не лише у складі прототипу, але і на основі жалюзі інших типів, наприклад зі шторами різного виду (створених горизонтальними ламелями; суцільних штор і т.ін.), з різними системами і можливостями керування, різної вартості, тощо. З цієї причини у вказаній сукупності ознак деякі з них заявлені як альтернативи. Кожному вибору, зазначеному у такій альтернативі, відповідає окремий конкретний різновид заявлених жалюзі, при цьому при будь-якому виборі забезпечено отримання однакового технічного результату. Між ознаками заявленої корисної моделі та обумовленими ними технічними результатами існують наступні причинно-наслідкові зв'язки. Основний, наведений вище, технічний результат досягнутий шляхом використання поверхонь, здатних відбивати теплове випромінювання або теплове випромінювання і сонячні промені (відбиваючих поверхонь). Останнє стало реально можливим завдяки розробленим на цей час технологіям нанесення на поверхню різних матеріалів тонкоплівкових, зокрема дзеркальних, покрить, здатних селективно відбивати випромінювання у різних частинах спектра, у тому числі, теплове (переважно інфрачервоне) випромінювання або теплове випромінювання і сонячні промені. З використанням таких технологій створені, наприклад, тепловідбиваючі плівки, які відбивають біля 90 % інфрачервоного випромінювання і пропускають біля 80 % видимого світла. Такі плівки, закріплені у міжрамному просторі вікон, дозволяють економити в залежності від площі засклення від 10 до 20 % тепла, яке йде на опалення, (див. теж джерело). В Україні використовують також металізовану дзеркальну плівку по ТУ-У 00203588-24-94, відбиваючу теплове випромінювання та сонячні промені. Така плівка є недорогою і коштує у роздрібній торгівлі до 3-4 грн. за кв.м. Наскільки відомо (див., наприклад, згадане джерело), тепловідбиваючу плівку закріплюють у 65908 6 вікнах нерухомо. Внаслідок цього відбувається відчутне постійне ослаблення сонячного освітлення приміщень, яке неможливо оперативно корегувати. У приміщеннях пізніше розвиднюється і раніше темніє, а крім того, має місце деяке спотворення звичних для людини природних кольорів довкілля, на яке вона дивиться через вікно, закрите тепловідбиваючою плівкою. Все це знижує комфортність приміщень, особливо зимою, коли сонячне освітлення і так суттєво зменшується. Вказані тепловідбиваючі плівки, та інші засоби, основані на використанні відбиваючих поверхонь для зменшення передачі тепла через вікна, можливо і доцільно використовувати для зменшення такої передачі тепла як із приміщення назовні у холодну пору року, так і із назовні у приміщення у теплу пору року, тобто цілорічно. Завдяки цьому можливо забезпечити цілком відчутне збереження енергії у приміщеннях, особливо зимою, і підвищення комфортності (зменшення нагріву) приміщень літом. Проте у реальності, у будь-якому разі в Україні, обсяг такого використання згаданих засобів, і так, явно недостатній, до того ж різко зменшується зимою. Про це наочно свідчить той факт, що масові продажі плівок, відбуваються саме літом, а зимою продаж набагато менший. Безсумнівно, однією з суттєвих причин ситуації, що склалася, є наведені вище недоліки використання тепловідбиваючих плівок. Останнє свідчить про доцільність використання тепловідбиваючих плівок і інших відбиваючих поверхонь разом з засобами їх регулювання, які, зокрема, дозволяють у випадку, коли це потрібно користувачам, оперативно і легко, повністю або частково убирати ці поверхні з перекритої ними світлопропускаючої поверхні вікон. Останнє дає змогу користувачеві оперативно знаходити оптимальний компроміс між потрібним на даний момент рівнем сонячного освітлення приміщень і рівнем теплоізолюючої ефективності відбиваючих поверхонь. Важливо також, щоб вказані засоби регулювання забезпечували ефективну роботу відбиваючих поверхонь як зимою, так і літом. Одним із доцільних шляхів обладнання відбиваючих поверхонь такими засобами є запропоноване у заявленій корисній моделі оснащення відбиваючими поверхнями сучасних жалюзі з використанням для регулювання дії цих поверхонь наявних у жалюзі елементів для світлорегулювання. Внаслідок цього жалюзі при збереженні усіх своїх попередніх функцій одержують нову корисну якість - підвищення теплоізолюючих властивостей з можливістю їх регулювання. Все це, за інших рівних умов, забезпечує наступний споживчий результат заявленої корисної моделі: - зменшення втрат тепла через вікна, тобто пряме енергозбереження у холодну пору року; - зменшення нагріву приміщень при теплій погоді, особливо корисне у спеку, і опосередковане енергозбереження через зменшення витрат енергії на кондиціювання повітря; - підвищення комфортності приміщень в обох випадках. Перелік фігур. 7 Фіг.1 - схематичне зображення будови варіанта заявлених жалюзі. Ламелі у положенні П (проміжному), тобто повернуті під кутом 90 град. до площини штори. Вид зверху на оголовки і верхні торці ламелів. 1 - ламелі; 2 - відбиваючі (активні) поверхні ламелів; 3 - оголовки; 4 - гнучкі зв'язки, якими з'єднані ламелі; 5 - переміщуючий шнур; 6 - петля переміщуючого шнура; 7 - обертаючий шнур; 8 - петля обертаючого шнура; 9 - вікно приміщення; 10 - стіни приміщення. Фіг.2 - орієнтація відбиваючих поверхонь штор в залежності від погодних умов (пори року). Поперечний переріз ламелів горизонтальною площиною. а - положення X - холодна погода (зимою); б - положення Т - тепла погода (літом). Фіг.3 - схематичне зображення жалюзі з суцільною шторою (фронтальна проекція). 11 - нижня рейка; 12 - верхня рейка; 13 - проміжні рейки; 14 - гнучкі зв'язки, якими з'єднані рейки; 15 та 16 - переміщуючі шнури; 17 - суцільна штора, оснащена відбиваючою поверхнею. Фіг.4 - схематичне зображення жалюзі з суцільною шторою (бокова проекція) в - рейки і суцільна штора повністю опущені; г - суцільна штора, нижня і сусідня з нею рейки частково підняті; д - суцільна штора, нижня рейка і всі проміжні рейки повністю підняті. Будова порівнюваного з прототипом варіанта запропонованих вертикальних жалюзі схематично показана на Фіг.1. По такій або подібній схемі побудована більшість сучасних вертикальних жалюзі (зокрема, прототип). На Фіг.1 відсутні ряд елементів та вузлів, які є загальновідомими і не мають відношення до суті заявленої пропозиції (вузли фіксації елементів заявлених жалюзі у заданому положенні, конкретні конструкції вузлів керування, деякі допоміжні елементи і т.ін.). Як видно на Фіг.1, цей варіант жалюзі складається із кількох (на Фіг.1 - трьох) вертикальних ламелів 1, оснащених відбиваючими поверхнями 2, і підвішених до оголовків 3, розташованих у верхній карнизовій частині жалюзі. Оголовки, а разом з ними підвішені до них ламелі, можуть обертатися навколо вертикальної осі та переміщуватись поступально (на Фіг.1 зліва направо і навпаки). Ламелі, а разом з ними і оголовки, до яких ці ламелі підвішені, з'єднані між собою гнучкими зв'язками 4, які фіксують максимальні відстані між ними. До одного із крайніх оголовків (на Фіг.1 - лівому) прикріплений кінець переміщуючого шнура 5, що вільно проходить через інші оголовки до місця керування, де разом з другою гілкою цього шнура, кінець якої також прикріплений до крайнього зліва оголовка, утворює петлю 6. 65908 8 Обертання оголовків, а відповідно, і ламелів, здійснюється за допомогою обертаючого шнура 7. Цей шнур через, не показані на Фіг.1, механізми, перетворюючи поступальний рух шнура у обертання оголовків, йде до місця керування, де разом з другою гілкою даного шнура утворює петлю 8. Утворені петлі шнурів 5 та 7 використовують, відповідно, для поступального переміщення та обертання ламелів. У положенні X (холодна погода) ламелі лежать у площині штори, зімкнуті між собою краями, а їх відбиваючі поверхні повернуті від вікна до приміщення (Фіг.2а). Отож, у положенні X ламелі утворюють штору, загальна відбиваюча поверхня якої є сумою відбиваючих поверхонь ламелів і повернута від вікна до приміщення. У такому положенні штора відбиває теплове випромінювання, яке зимою йде від нагрітого опаленням приміщення через вікна у холодне довкілля. Тим самим штора зберігає тепло приміщення, зменшуючи його втрати через вікна. У положенні Т (тепла погода) ламелі лежать у площині штори, зімкнуті між собою краями, але загальна відбиваюча поверхня створеної ними штори повернута вже від приміщення до вікна (Фіг.2б). У такому положенні штора відбиває теплове випромінювання і сонячні промені, які літом йдуть із довкілля у приміщення. Внаслідок цього зменшується нагрів приміщень. Проміжним є положення П, у якому ламелі повернуті так, що кут між їх поверхнею та площиною штори становить близько 90 град. (Фіг.1). Дія заявлених жалюзі відбувається наступним чином. За допомогою переміщуючого шнура 5, крайній лівий ламель 1 із крайнього лівого положення, у якому штора максимально перекриває світлопропускаючу поверхню вікна, рухається у праву сторону, досягає сусіднього ламеля, складається з нею і після цього, штовхаючи сусідній ламель, продовжує рухатись далі. Обидва складені ламелі досягають наступного ламеля, складаються з нею і т.д. Внаслідок цього відбувається зменшення площі, утвореної ламелями штори, перекриваючої світлопропускаючу поверхню вікна (зменшення розміру штори) відповідно, посилюється сонячне освітлення приміщення. Поряд з цим, оскільки принаймні одна поверхня кожного ламеля є відбиваючою, зменшується сумарна площа активної частини відбиваючої поверхні штори і, відповідно, знижується її ефективність. Останнє є неминучим при будь-якому способі теплозбереження з використанням відбиття теплового випромінювання, і користувач має вирішити, що на даний момент часу йому більш потрібно, і прийняти оптимальне рішення. Завдяки можливості регулювання жалюзі, на практиці це питання вирішується доволі просто. Наприклад, зимою, коли теплозбереження найбільш актуальне, у темну пору доби, при включеному електричному освітленні або коли у приміщенні нікого нема, а все це, у середньому, становить більшу частину доби, зменшувати розмір штори взагалі непотрібно, і відбиваючі поверхні можуть працювати з максимальною ефективністю. Вдень, у випадку, коли потрібне сонячне 9 освітлення або його змінювання, цього досягають світлорегулюванням, частково поступившись на цей час ефективністю роботи відбиваючих поверхонь. Літом, особливо у спеку, коли найбільш актуальним є захист приміщень від нагріву тепловим випромінюванням і сонячними променями, у тому числі, прямими, використання з цією метою жалюзі, оснащених відбиваючими поверхнями, є дуже корисним. Як вказувалось вище, в Україні відбиваючі поверхні у вигляді нерухомо закріплених у вікнах тепловідбиваючих плівок у переважній більшості використовують саме для цього. Реалізація заявленої пропозиції буде сприяти розширенню такого використання і завдяки можливості регулювання зробить його більш зручним і ефективним. У жалюзі, які мають функцію змінення кута між поверхнями ламелів та площиною штори, у тому числі, у розглядуваному варіанті заявленої корисної моделі, регулювання сонячного освітлення та дії відбиваючих поверхонь можливо здійснювати також за допомогою вказаної функції без змін розміру штори. При цьому досягається більш рівномірне освітлення приміщення. У випадку використання способу регулювання, зміною вказаного кута при повороті ламелів із положення X або Т, вказаний кут збільшується приблизно від нуля до 90 град., коли ламелі займають положення П. При збільшенні цього кута відбувається підвищення інтенсивності сонячного освітлення і, одночасно, деяке зменшення ефективності відбиття теплового випромінювання. Отже, у принципі процес регулювання відбувається подібно до цього процесу при змінені розміру штори. Проте є і відмінність, яка полягає у тому, що завдяки впливу кута відбиття теплового випромінювання, особливо при невеликих кутах повороту ламелів, тобто на початковому етапі регулювання, співвідношення "підвищення інтенсивності освітлення - зниження ефективності відбиття" при регулюванні кутом повороту більше, ніж при такому регулюванні розміром штори. Останнє є перевагою першого способу і може бути використано для оптимізації регулювання роботи заявлених жалюзі. Суттєвим моментом у роботі жалюзі, оснащених відбиваючими поверхнями є те, що в залежності від пори року орієнтацію цих поверхонь відносно вікон потрібно змінювати. Як вказувалось вище, у холодну пору року ці поверхні мають бути повернуті від вікна до приміщення, а у теплу - до вікна. Найпростіше дане питання вирішується у жалюзі, штори яких складені із ламелів, особливо вертикальні жалюзі, у яких для цього взагалі нічого не потрібно міняти. Просто зимою їх ламелі будуть працювати в інтервалі від положення П до положення X, а літом в інтервалі від положення П до положення Т. Оснащення поверхонь ламелів або суцільних штор тепловідбиваючим покриттям для різних варіантів жалюзі може здійснюватись по різному. Найбільш просто оснастити таким покриттям, у вигляді готової тепловідбиваючої плівки, ламелі вертикальних жалюзі. Ці ламелі доволі крупні, їх порівняно небагато, а технологія їх виготовлення, 65908 10 в основному, є ручною. В таких умовах закріпити на існуючих ламелях полотнища тепловідбиваючої плівки відповідної форми або такі полотнища тепловідбиваючої плівки на підкладці, або проміжні елементи, або взагалі виготовити нові ламелі цілком можливо. Слід відзначити, що у такий спосіб можливо оснащувати ламелі вертикальних жалюзі відбиваючими поверхнями не тільки при виготовленні нових жалюзі, але також і для переобладнання існуючих. Складніше вирішити цю задачу у випадку іншого широко розповсюдженого варіанта жалюзі - з горизонтальними ламелями із металу, металопластику, тощо. Такі ламелі суттєво менші, ніж вертикальні, їх значно більше і виробляють їх штамповкою механізовано, на спеціальних станках із спеціальної стрічки. Цю стрічку випускають і поставляють виробникам ламелів спеціалізовані підприємства. В таких умовах оптимальним варіантом оснащення горизонтальних жалюзі відбиваючим покриттям буде випуск стрічки, яка містить таке покриття і придатна для виготовлення ламелів способом штамповки. Відбиваюче покриття може бути доцільним наносити безпосередньо не тільки на матеріал (стрічку), із якого штампують горизонтальні ламелі, а і на поверхні відповідних елементів будь-яких інших видів жалюзі, якщо для цього існуватимуть відповідні технології і це буде економічно вигідним. Можливі також і деякі інші варіанти вирішення даної задачі. Крім вказаних вище штор, складених із ламелів, існують також штори у вигляді суцільного полотнища (суцільні штори), наприклад штори жалюзі - ролетів. Оснащення відбиваючими поверхнями суцільних штор можливо здійснювати, зокрема з використанням тепловідбиваючої плівки, у принципі, таким же чином, як для ламелів вертикальних жалюзі, у тому числі, виготовляти полотнища суцільних штор із тепловідбиваючої плівки або із такої плівки на підкладці. Крім жалюзі - ролетів, суцільні штори, оснащені тепловідбиваючою плівкою, можливо використовувати також у деяких інших жалюзі, зокрема у найпростіших дешевих жалюзі, будова яких схематично показана на Фіг.3. Вказані жалюзі складаються із розташованих горизонтально нижньої рейки 11, верхньої рейки 12, проміжних рейок 13, які розташовані між рейками 11 та 12. Усі рейки з'єднані між собою гнучкими зв'язками 14, які фіксують максимальну відстань між рейками. Рейки піднімають та опускають за допомогою переміщуючих шнурів 15 та 16. Кожний шнур одним кінцем закріплений у нижній рейці, далі шнури вільно проходять через усі рейки 13, верхню рейку 12 і другими кінцями сходяться у місці керування роботою жалюзі. Принаймні до однієї із поздовжніх сторін кожної рейки або частини рейок прикріплена постійно або з можливістю від'єднання суцільна штора 17. При потребі можливо полотнища суцільних штор закріплювати не на одній, а на обох поздовжніх поверхнях жалюзі. Це забезпечує додаткове підвищення теплоізолюючих властивостей жалюзі за 11 рахунок додаткового зниження конвективного теплообміну у віконному отворі. Верхня рейка 12 оснащена засобами для її закріплення на вікні або у віконному отворі, а також для пропускання шнурів 15 і 16 і виведення їх до місця керування, яке може бути розташоване відносно суцільної штори як з однієї, так і з протилежної сторони. Має бути передбачений також засіб для фіксації шнурів 15 та 16 у будь-якому положенні. Дані жалюзі працюють наступним чином. Повністю опущена суцільна штора (Фіг.4в) максимально перекриває світлопропускаючу поверхню вікна, а всі рейки знаходяться на максимальній відстані одна від одної, зафіксованої гнучкими зв'язками 14. При підйомі нижньої рейки 11 шнурами 15 і 16 ця рейка наближається до сусідньої проміжної рейки 13. При цьому частина суцільної штори, закріплена на нижній і сусідній з нею проміжній рейках, як би витискається назовні і складається у вигляді "язика" (Фіг.2д). Далі нижня рейка 11, вже разом з сусідньою проміжною рейкою і створеним "язиком", продовжує підійматися до наступної проміжної рейки. При цьому частина суцільної штори, закріплена на проміжній рейці, що рухається, і наступній проміжній рейці, також витискається назовні і складається у вигляді "язика" і т.д. Підйом штори триває доти, доки нижня рейка, усі проміжні рейки і усі створені "язики" цієї штори не складуться в одну пачку, розташовану під верхньою рейкою. Для сприяння витисканню суцільної штори і її складанню рейки можуть бути оснащені відповідними скосами. Послідовні положення елементів 65908 12 даних жалюзі при підйомі штори показані на Фіг.4г, д. Процес опускання суцільної штори відбувається в зворотному порядку. Як зазначалось вище, для цілорічного повноцінного використання запропонованої корисної моделі потрібне сезонне змінювання орієнтації відбиваючих поверхонь при переході від теплої пори року до холодної і навпаки, тобто, найчастіше 2 рази на рік. Вирішення цього питання у випадку жалюзі, що мають функцію повороту ламелів, викладено вище. У випадку жалюзі, які не мають цієї функції, зокрема жалюзі з суцільними шторами, змінювання вказаної орієнтації може бути досягнуто шляхом або перепідвішування штори з її поворотом на 180 град., (наприклад, у жалюзі - ролетів) або такого перепідвішування самих жалюзі в цілому. В останньому випадку у конструкції згаданих вище засобів для закріплення верхньої рейки жалюзі на вікні або в віконному отворі має бути передбачена можливість зручного здійснення вказаного перепідвішування. Останнє є предметом подальших конструкторських розробок у випадку реалізації заявленої корисної моделі. Викладене вище свідчить, що наведені у тексті заявлений технічний результат і обумовлений ним споживчий результат поставлені як задача проведеної роботи, є досягнутими. Реалізація заявленої пропозиції, на нашу думку, має забезпечити хоч не великий, але реальний внесок у створення актуальних на цей час "домашніх" енергозберігаючих технологій. 13 Комп’ютерна верстка А. Рябко 65908 Підписне 14 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
