Автогенератор неперервних синусоїдальних електричних коливань із статичним від’ємним опором
Номер патенту: 68733
Опубліковано: 10.04.2012
Автори: Карандаков Геннадій Васильович, Кривенко Віктор Іванович
Формула / Реферат

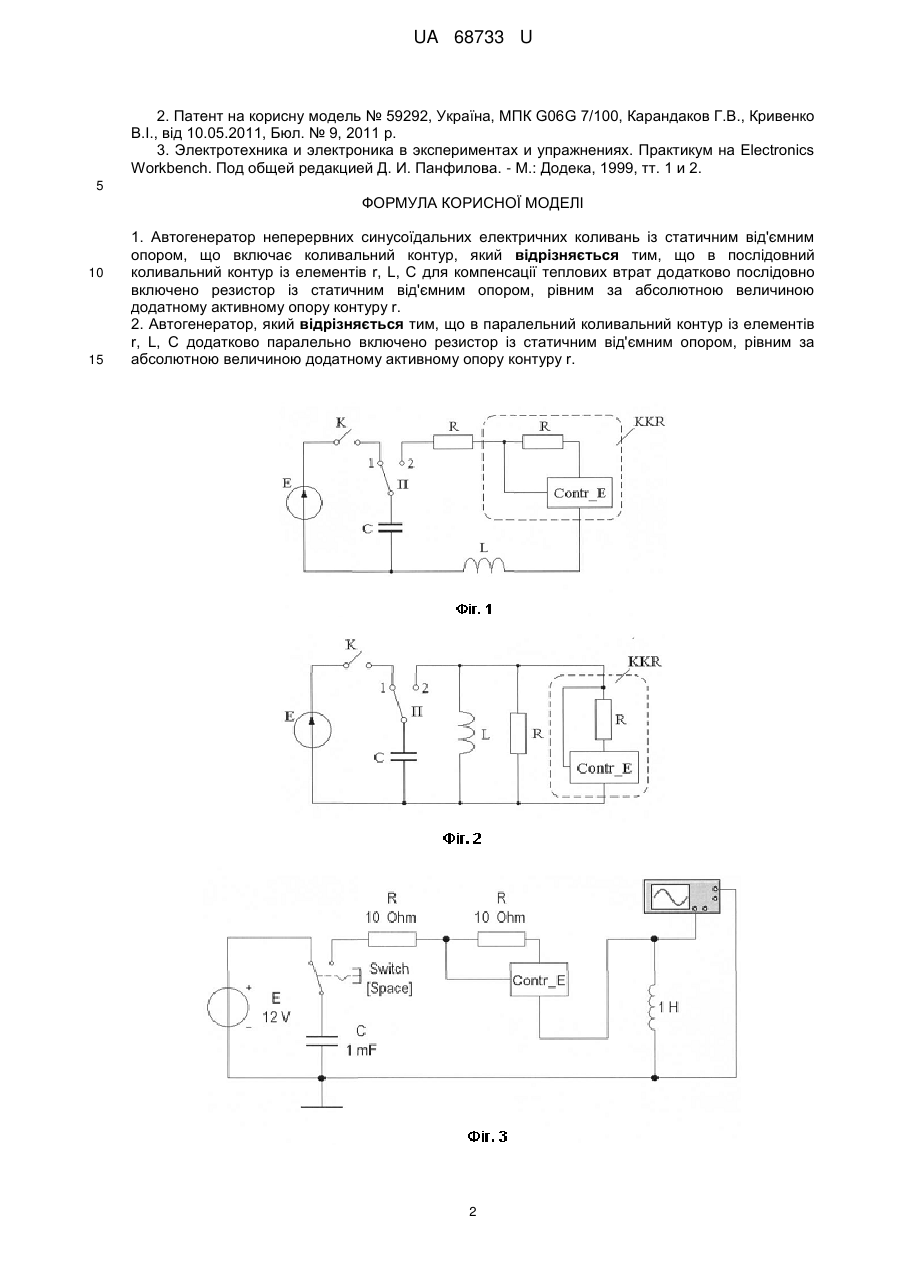

1. Автогенератор неперервних синусоїдальних електричних коливань із статичним від'ємним опором, що включає коливальний контур, який відрізняється тим, що в послідовний коливальний контур із елементів r, L, С для компенсації теплових втрат додатково послідовно включено резистор із статичним від'ємним опором, рівним за абсолютною величиною додатному активному опору контуру r.
2. Автогенератор, який відрізняється тим, що в паралельний коливальний контур із елементів r, L, С додатково паралельно включено резистор із статичним від'ємним опором, рівним за абсолютною величиною додатному активному опору контуру r.
Текст

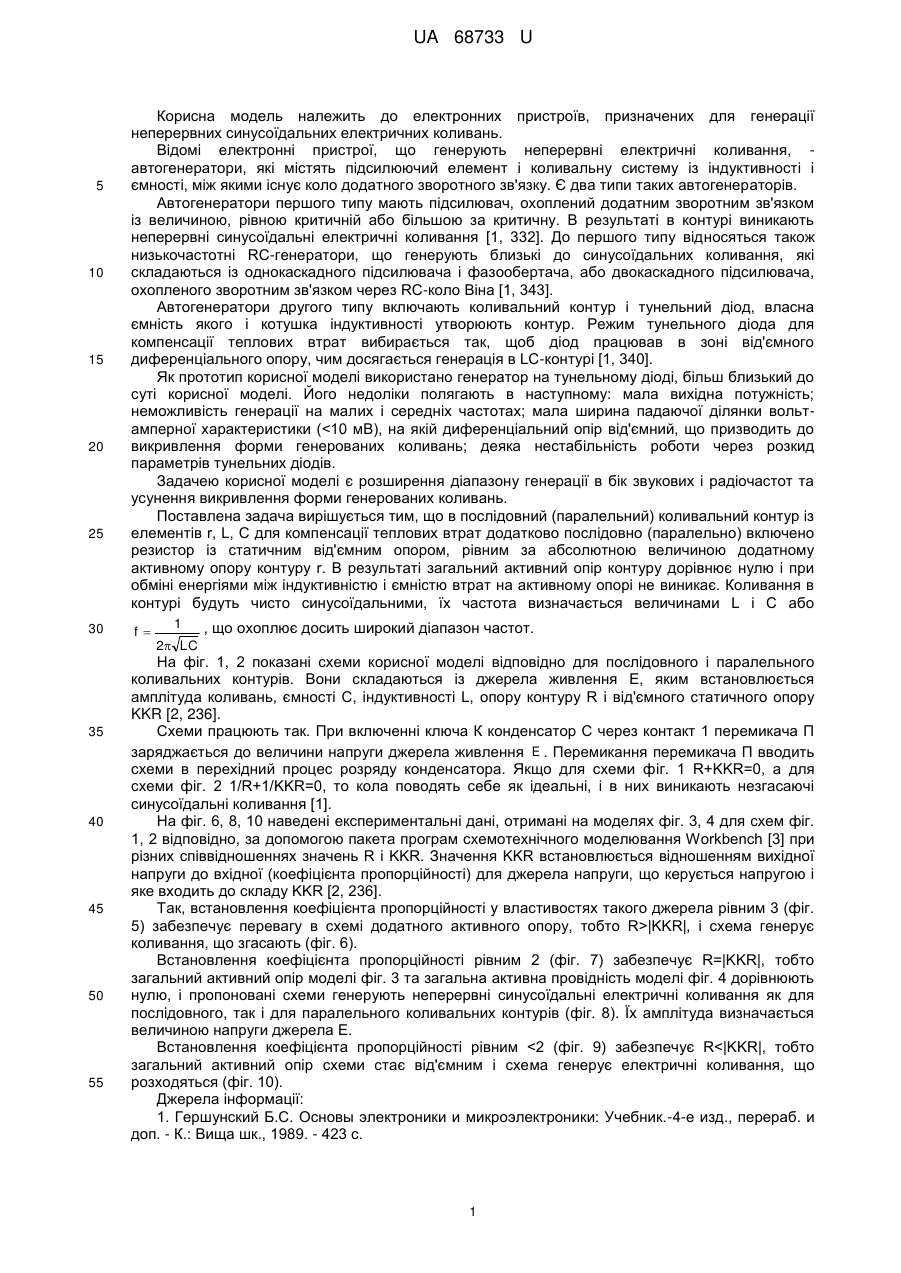

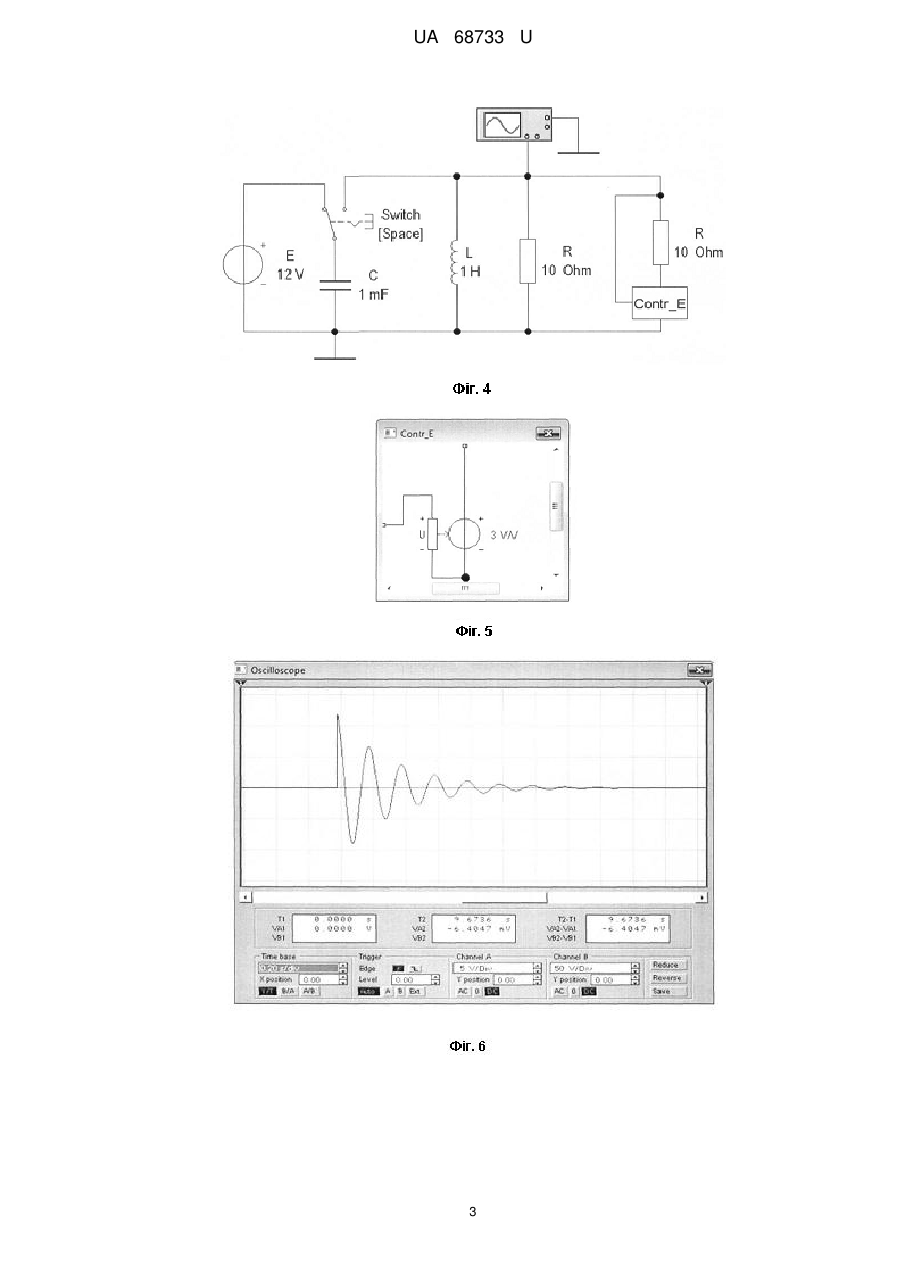

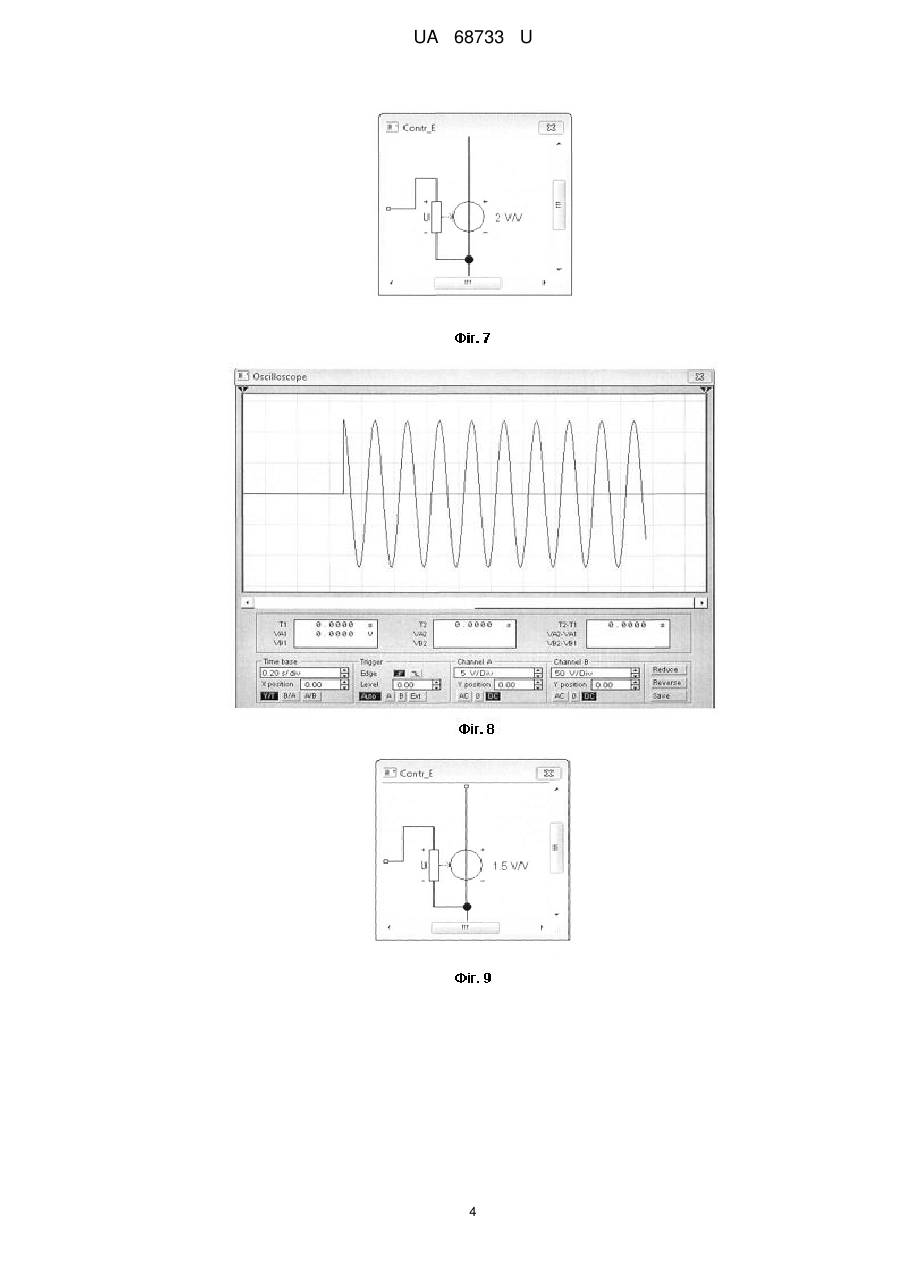

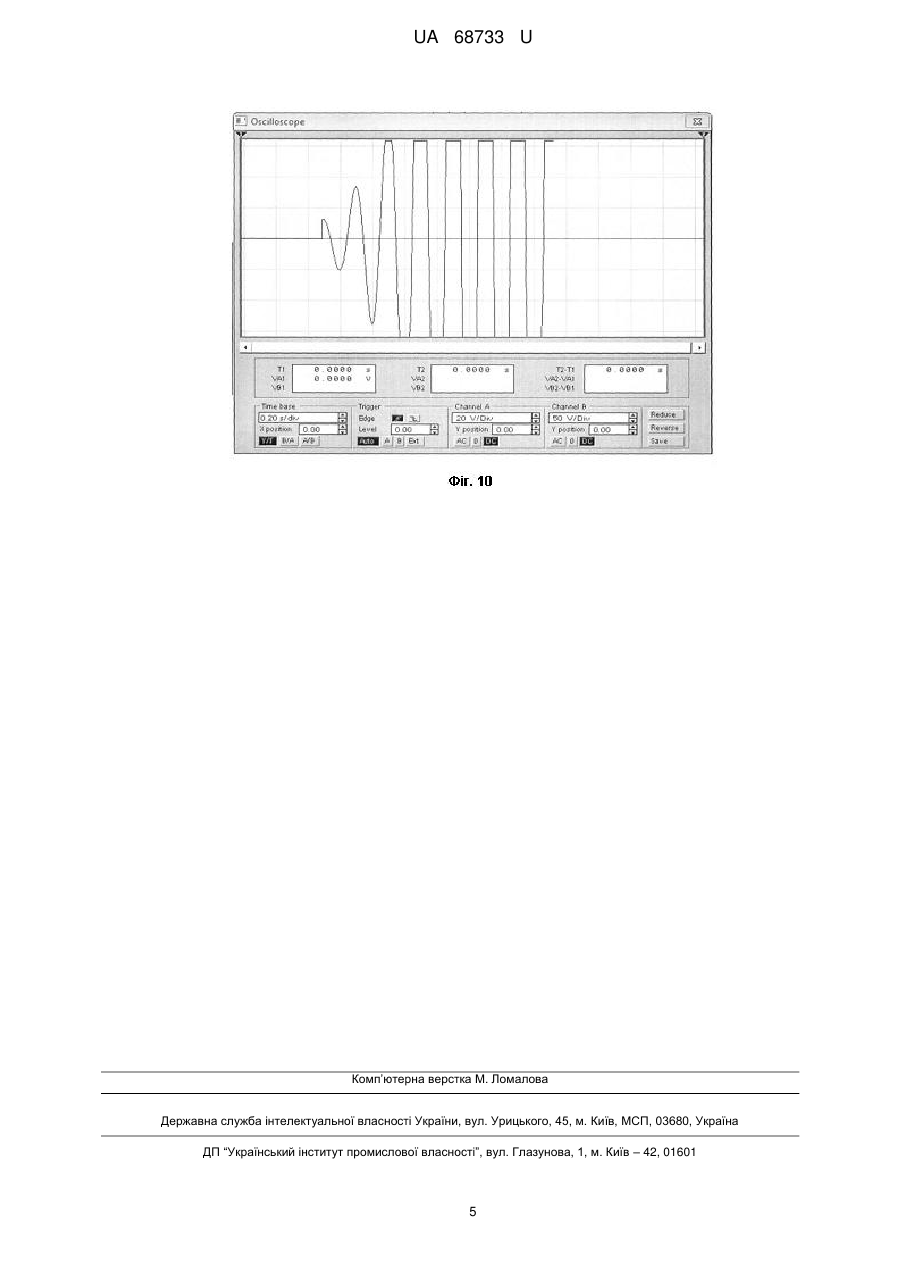

Реферат: UA 68733 U UA 68733 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електронних пристроїв, призначених для генерації неперервних синусоїдальних електричних коливань. Відомі електронні пристрої, що генерують неперервні електричні коливання, автогенератори, які містять підсилюючий елемент і коливальну систему із індуктивності і ємності, між якими існує коло додатного зворотного зв'язку. Є два типи таких автогенераторів. Автогенератори першого типу мають підсилювач, охоплений додатним зворотним зв'язком із величиною, рівною критичній або більшою за критичну. В результаті в контурі виникають неперервні синусоїдальні електричні коливання [1, 332]. До першого типу відносяться також низькочастотні RC-генератори, що генерують близькі до синусоїдальних коливання, які складаються із однокаскадного підсилювача і фазообертача, або двокаскадного підсилювача, охопленого зворотним зв'язком через RC-коло Віна [1, 343]. Автогенератори другого типу включають коливальний контур і тунельний діод, власна ємність якого і котушка індуктивності утворюють контур. Режим тунельного діода для компенсації теплових втрат вибирається так, щоб діод працював в зоні від'ємного диференціального опору, чим досягається генерація в LC-контурі [1, 340]. Як прототип корисної моделі використано генератор на тунельному діоді, більш близький до суті корисної моделі. Його недоліки полягають в наступному: мала вихідна потужність; неможливість генерації на малих і середніх частотах; мала ширина падаючої ділянки вольтамперної характеристики (
ДивитисяДодаткова інформація
Назва патенту англійськоюActive continuous harmonic oscillator with static negative resistance
Автори англійськоюKarandakov Hennadii Vasyliovych, Kryvenko Viktor Ivanovych
Назва патенту російськоюАвтогенератор непрерывных синусоидальных электрических колебаний со статичным отрицательным сопротивлением
Автори російськоюКарандаков Геннадий Васильевич, Кривенко Виктор Иванович
МПК / Мітки
МПК: H03B 7/00
Мітки: неперервних, коливань, автогенератор, статичним, опором, електричних, синусоїдальних, від'ємним
