Канал вимірювання кутових швидкостей літальних апаратів з бспм та додатковим скануванням для лівс полігонного випробувального комплексу

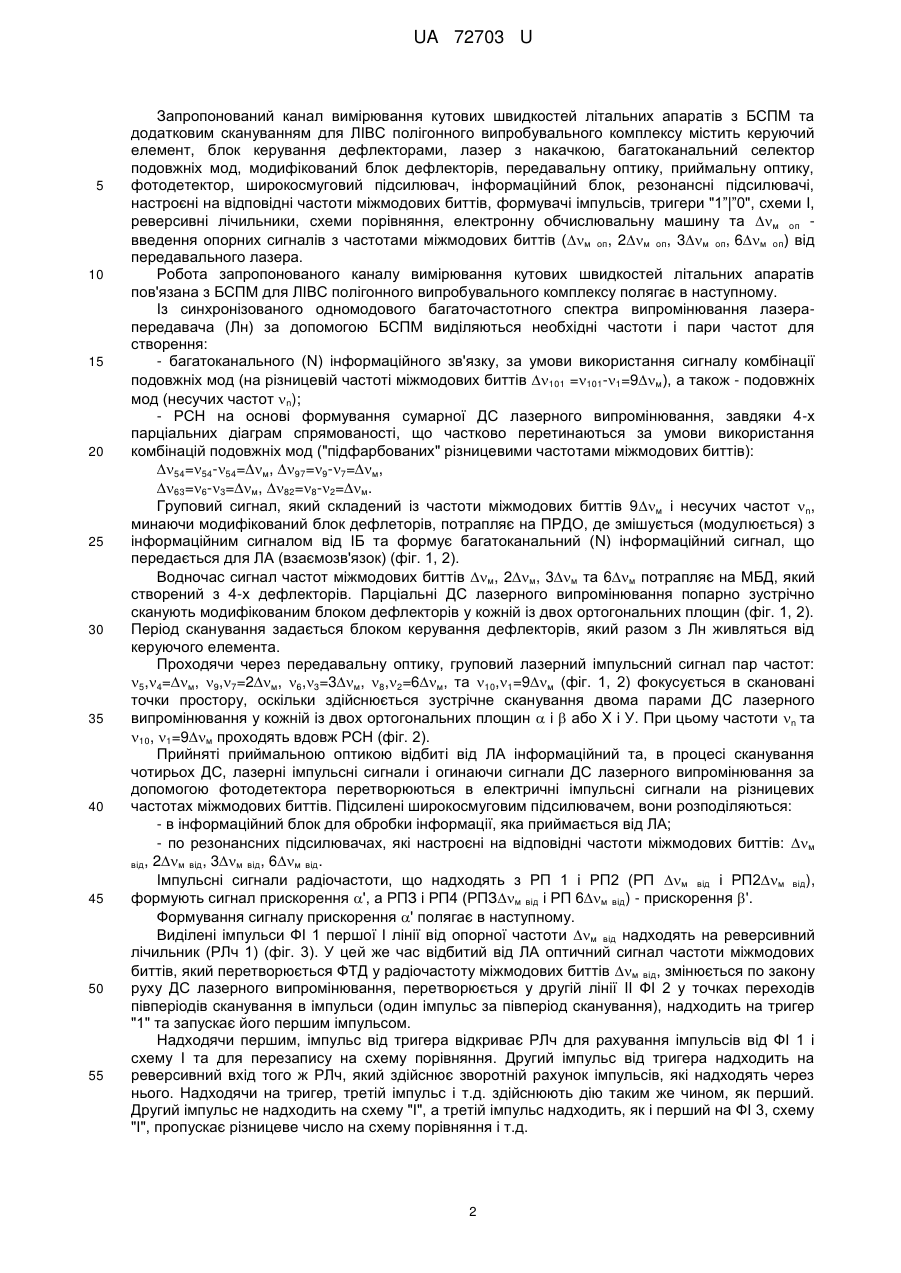

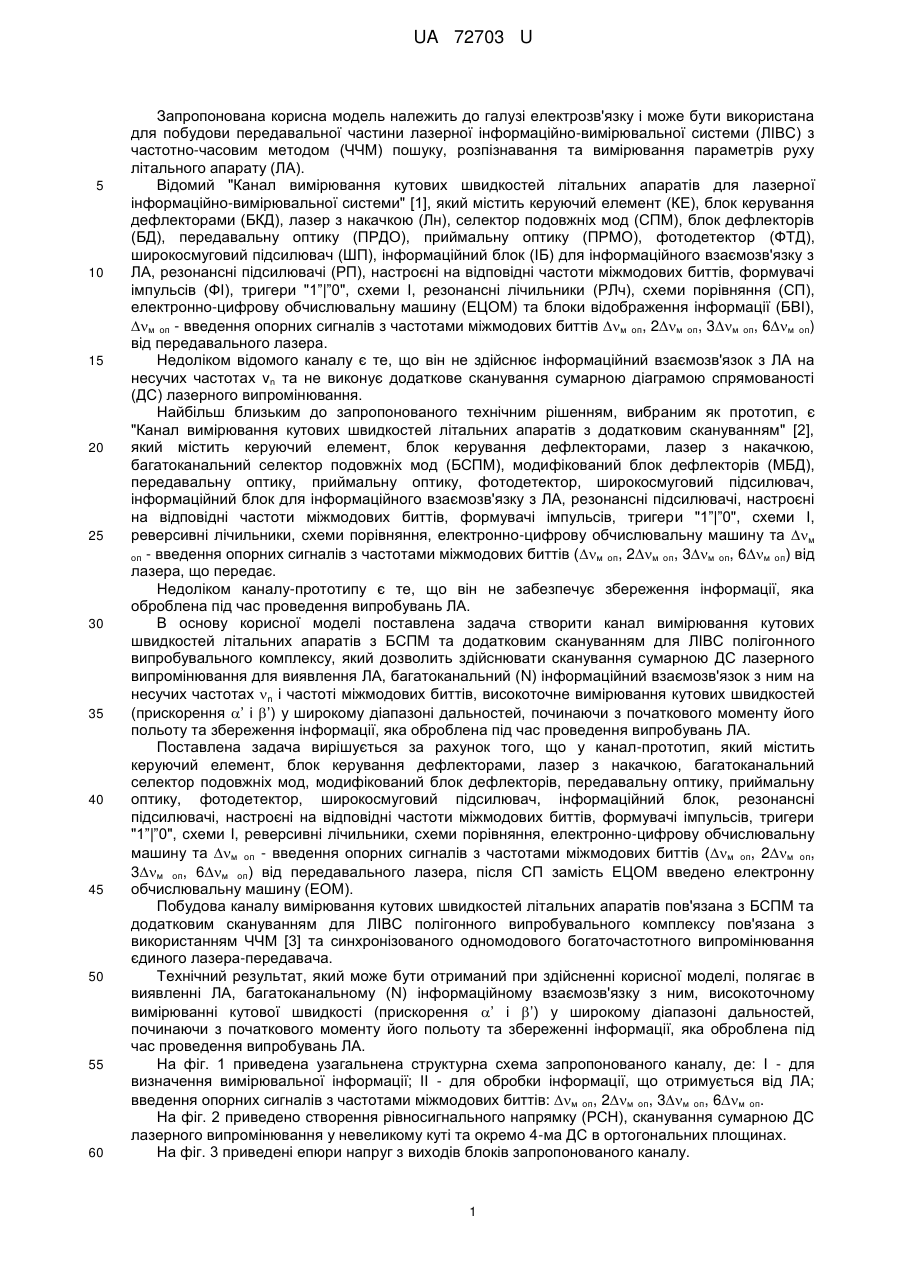

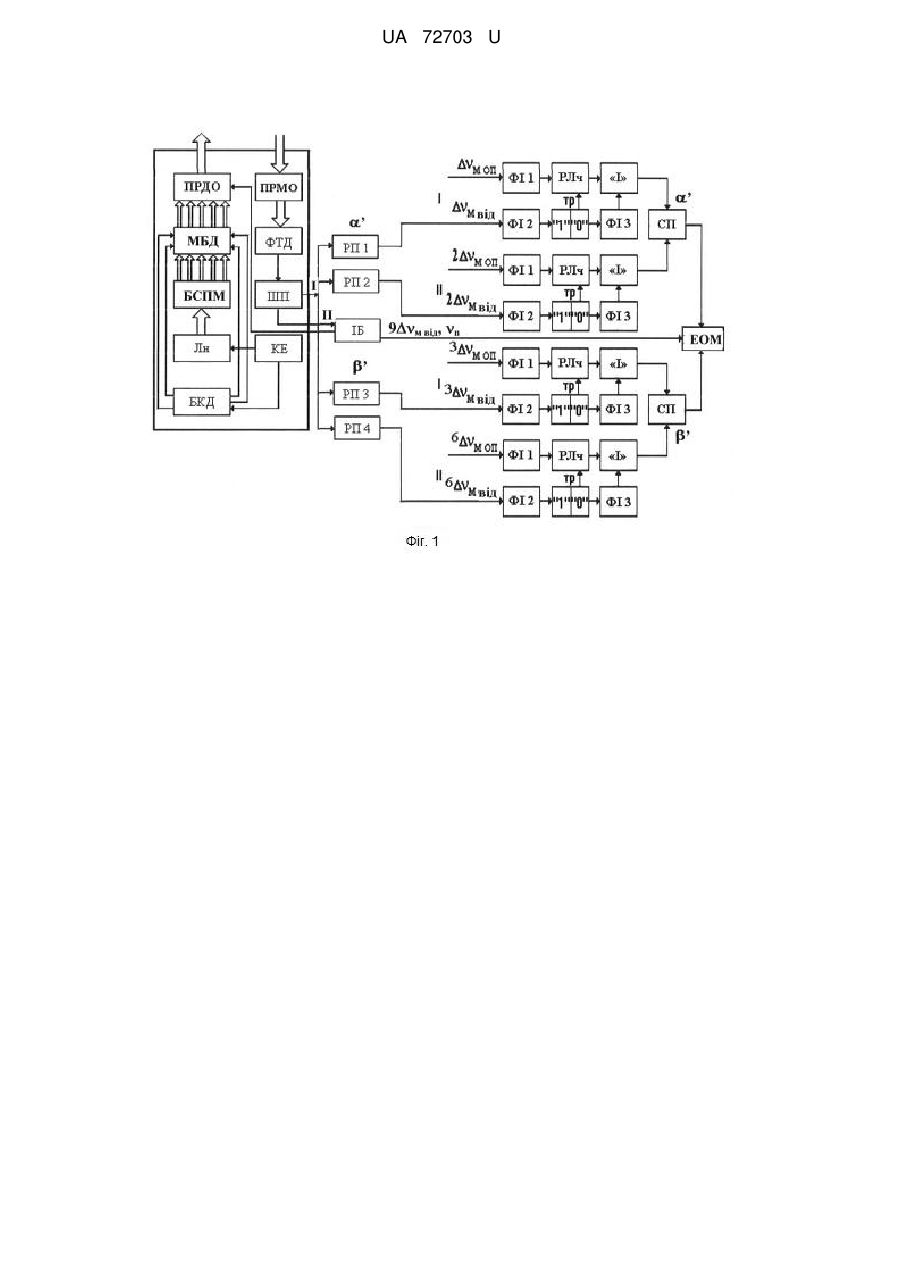

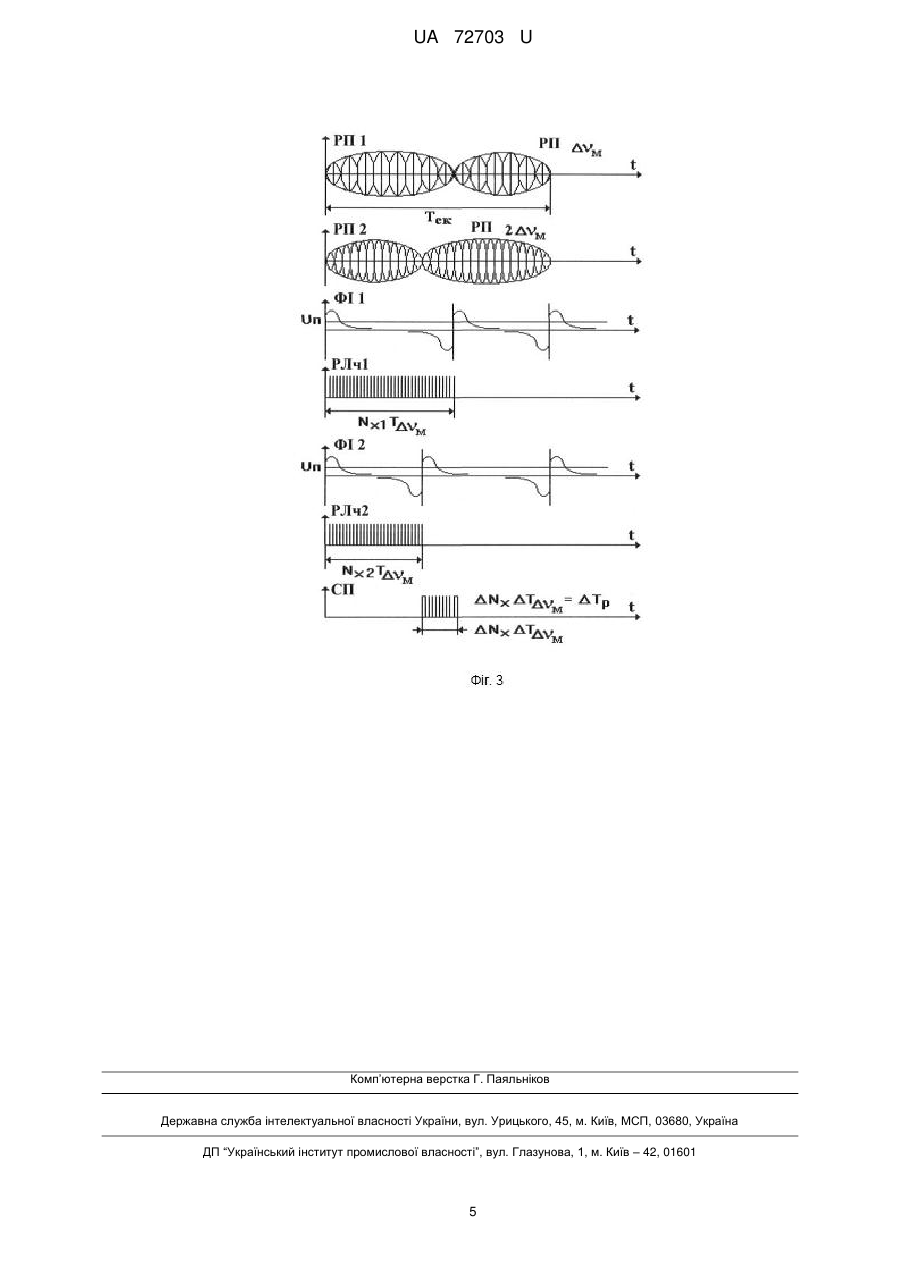

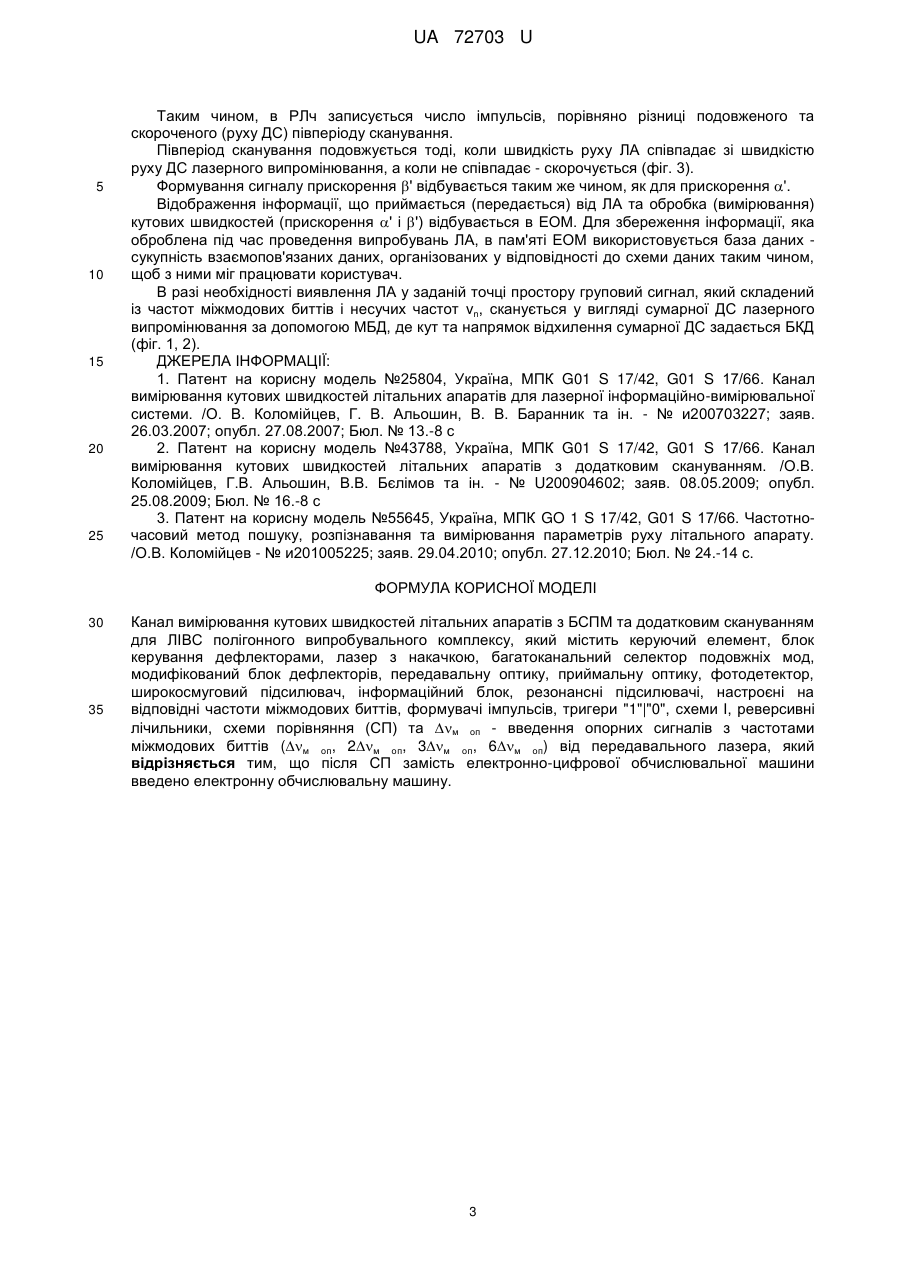

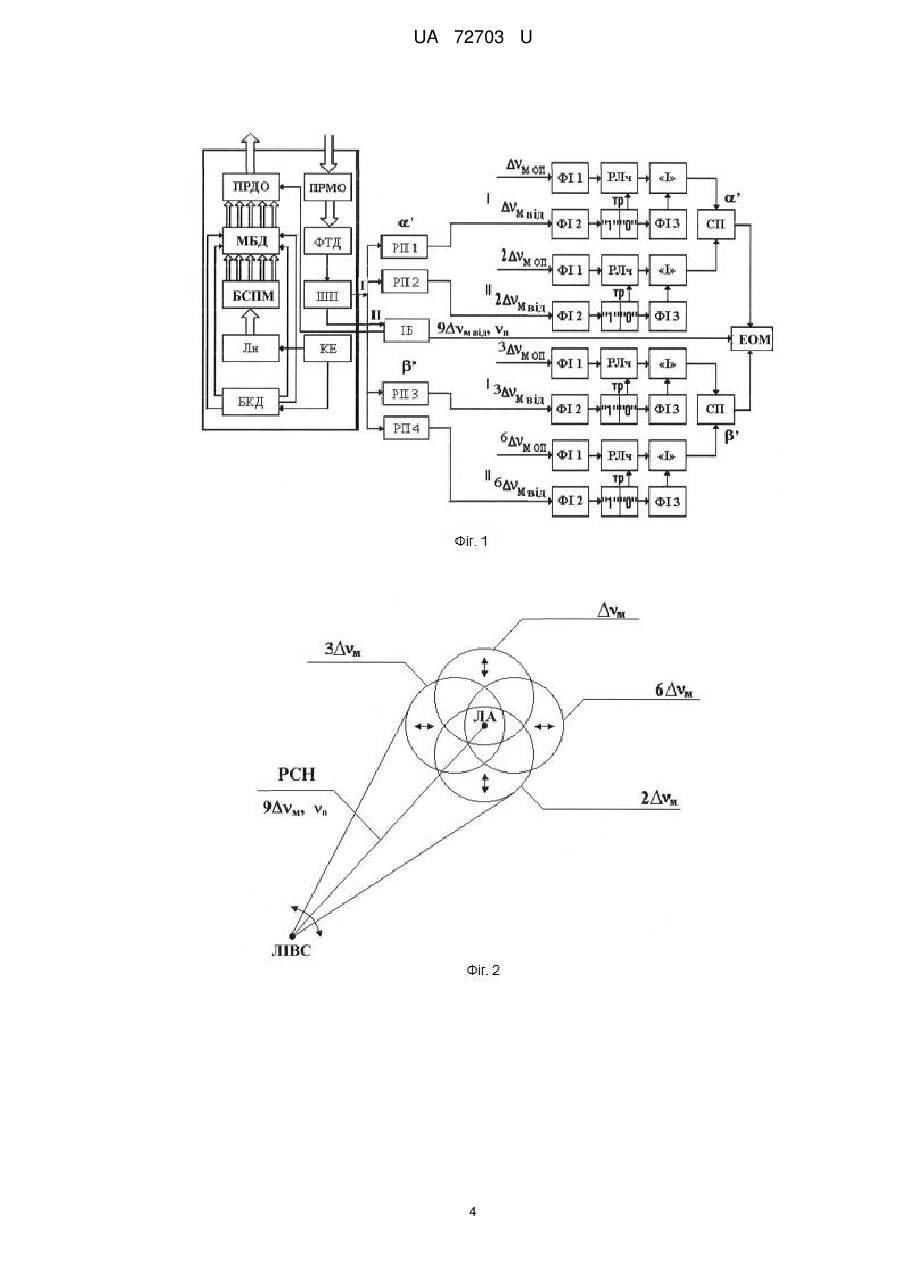

Реферат: Канал вимірювання кутових швидкостей літальних апаратів з БСПМ та додатковим скануванням для ЛІВС полігонного випробувального комплексу містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, багатоканальний селектор подовжніх мод, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери ”1”|”0”, схеми І, реверсивні лічильники, схеми порівняння (СП) та м оп - введення опорних сигналів з частотами міжмодових биттів (м оп, 2м оп, 3м оп, 6м оп) від передавального лазера. Після СП замість електронно-цифрової обчислювальної машини введено електронну обчислювальну машину. UA 72703 U (12) UA 72703 U UA 72703 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована корисна модель належить до галузі електрозв'язку і може бути використана для побудови передавальної частини лазерної інформаційно-вимірювальної системи (ЛІВС) з частотно-часовим методом (ЧЧМ) пошуку, розпізнавання та вимірювання параметрів руху літального апарату (ЛА). Відомий "Канал вимірювання кутових швидкостей літальних апаратів для лазерної інформаційно-вимірювальної системи" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), селектор подовжніх мод (СПМ), блок дефлекторів (БД), передавальну оптику (ПРДО), приймальну оптику (ПРМО), фотодетектор (ФТД), широкосмуговий підсилювач (ШП), інформаційний блок (ІБ) для інформаційного взаємозв'язку з ЛА, резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів (ФІ), тригери "1”|”0", схеми І, резонансні лічильники (РЛч), схеми порівняння (СП), електронно-цифрову обчислювальну машину (ЕЦОМ) та блоки відображення інформації (БВІ), м оп - введення опорних сигналів з частотами міжмодових биттів м оп, 2м оп, 3м оп, 6м оп) від передавального лазера. Недоліком відомого каналу є те, що він не здійснює інформаційний взаємозв'язок з ЛА на несучих частотах vn та не виконує додаткове сканування сумарною діаграмою спрямованості (ДС) лазерного випромінювання. Найбільш близьким до запропонованого технічним рішенням, вибраним як прототип, є "Канал вимірювання кутових швидкостей літальних апаратів з додатковим скануванням" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, багатоканальний селектор подовжніх мод (БСПМ), модифікований блок дефлекторів (МБД), передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок для інформаційного взаємозв'язку з ЛА, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери "1”|”0", схеми І, реверсивні лічильники, схеми порівняння, електронно-цифрову обчислювальну машину та м оп - введення опорних сигналів з частотами міжмодових биттів (м оп, 2м оп, 3м оп, 6м оп) від лазера, що передає. Недоліком каналу-прототипу є те, що він не забезпечує збереження інформації, яка оброблена під час проведення випробувань ЛА. В основу корисної моделі поставлена задача створити канал вимірювання кутових швидкостей літальних апаратів з БСПМ та додатковим скануванням для ЛІВС полігонного випробувального комплексу, який дозволить здійснювати сканування сумарною ДС лазерного випромінювання для виявлення ЛА, багатоканальний (N) інформаційний взаємозв'язок з ним на несучих частотах n і частоті міжмодових биттів, високоточне вимірювання кутових швидкостей (прискорення ’ і ’) у широкому діапазоні дальностей, починаючи з початкового моменту його польоту та збереження інформації, яка оброблена під час проведення випробувань ЛА. Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, багатоканальний селектор подовжніх мод, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери "1”|”0", схеми І, реверсивні лічильники, схеми порівняння, електронно-цифрову обчислювальну машину та м оп - введення опорних сигналів з частотами міжмодових биттів (м оп, 2м оп, 3м оп, 6м оп) від передавального лазера, після СП замість ЕЦОМ введено електронну обчислювальну машину (ЕОМ). Побудова каналу вимірювання кутових швидкостей літальних апаратів пов'язана з БСПМ та додатковим скануванням для ЛІВС полігонного випробувального комплексу пов'язана з використанням ЧЧМ [3] та синхронізованого одномодового богаточастотного випромінювання єдиного лазера-передавача. Технічний результат, який може бути отриманий при здійсненні корисної моделі, полягає в виявленні ЛА, багатоканальному (N) інформаційному взаємозв'язку з ним, високоточному вимірюванні кутової швидкості (прискорення ’ і ’) у широкому діапазоні дальностей, починаючи з початкового моменту його польоту та збереженні інформації, яка оброблена під час проведення випробувань ЛА. На фіг. 1 приведена узагальнена структурна схема запропонованого каналу, де: І - для визначення вимірювальної інформації; ІІ - для обробки інформації, що отримується від ЛА; введення опорних сигналів з частотами міжмодових биттів: м оп, 2м оп, 3м оп, 6м оп. На фіг. 2 приведено створення рівносигнального напрямку (РСН), сканування сумарною ДС лазерного випромінювання у невеликому куті та окремо 4-ма ДС в ортогональних площинах. На фіг. 3 приведені епюри напруг з виходів блоків запропонованого каналу. 1 UA 72703 U 5 10 15 20 25 30 35 40 45 50 55 Запропонований канал вимірювання кутових швидкостей літальних апаратів з БСПМ та додатковим скануванням для ЛІВС полігонного випробувального комплексу містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, багатоканальний селектор подовжніх мод, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери "1”|”0", схеми І, реверсивні лічильники, схеми порівняння, електронну обчислювальну машину та м оп введення опорних сигналів з частотами міжмодових биттів (м оп, 2м оп, 3м оп, 6м оп) від передавального лазера. Робота запропонованого каналу вимірювання кутових швидкостей літальних апаратів пов'язана з БСПМ для ЛІВС полігонного випробувального комплексу полягає в наступному. Із синхронізованого одномодового багаточастотного спектра випромінювання лазерапередавача (Лн) за допомогою БСПМ виділяються необхідні частоти і пари частот для створення: - багатоканального (N) інформаційного зв'язку, за умови використання сигналу комбінації подовжніх мод (на різницевій частоті міжмодових биттів 101 =101-1=9м), а також - подовжніх мод (несучих частот n); - РСН на основі формування сумарної ДС лазерного випромінювання, завдяки 4-х парціальних діаграм спрямованості, що частково перетинаються за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів): 54=54-54=м, 97=9-7=м, 63=6-3=м, 82=8-2=м. Груповий сигнал, який складений із частоти міжмодових биттів 9м і несучих частот n, минаючи модифікований блок дефлеторів, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від ІБ та формує багатоканальний (N) інформаційний сигнал, що передається для ЛА (взаємозв'язок) (фіг. 1, 2). Водночас сигнал частот міжмодових биттів м, 2м, 3м та 6м потрапляє на МБД, який створений з 4-х дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують модифікованим блоком дефлекторів у кожній із двох ортогональних площин (фіг. 1, 2). Період сканування задається блоком керування дефлекторів, який разом з Лн живляться від керуючого елемента. Проходячи через передавальну оптику, груповий лазерний імпульсний сигнал пар частот: 5,4=м, 9,7=2м, 6,3=3м, 8,2=6м, та 10,1=9м (фіг. 1, 2) фокусується в скановані точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній із двох ортогональних площин  і  або X і У. При цьому частоти n та 10, 1=9м проходять вдовж РСН (фіг. 2). Прийняті приймальною оптикою відбиті від ЛА інформаційний та, в процесі сканування чотирьох ДС, лазерні імпульсні сигнали і огинаючи сигнали ДС лазерного випромінювання за допомогою фотодетектора перетворюються в електричні імпульсні сигнали на різницевих частотах міжмодових биттів. Підсилені широкосмуговим підсилювачем, вони розподіляються: - в інформаційний блок для обробки інформації, яка приймається від ЛА; - по резонансних підсилювачах, які настроєні на відповідні частоти міжмодових биттів: м від, 2м від, 3м від, 6м від. Імпульсні сигнали радіочастоти, що надходять з РП 1 і РП2 (РП м від і РП2м від), формують сигнал прискорення ', а РПЗ і РП4 (РПЗм від і РП 6м від) - прискорення '. Формування сигналу прискорення ' полягає в наступному. Виділені імпульси ФІ 1 першої І лінії від опорної частоти м від надходять на реверсивний лічильник (РЛч 1) (фіг. 3). У цей же час відбитий від ЛА оптичний сигнал частоти міжмодових биттів, який перетворюється ФТД у радіочастоту міжмодових биттів м від, змінюється по закону руху ДС лазерного випромінювання, перетворюється у другій лінії II ФІ 2 у точках переходів півперіодів сканування в імпульси (один імпульс за півперіод сканування), надходить на тригер "1" та запускає його першим імпульсом. Надходячи першим, імпульс від тригера відкриває РЛч для рахування імпульсів від ФІ 1 і схему І та для перезапису на схему порівняння. Другий імпульс від тригера надходить на реверсивний вхід того ж РЛч, який здійснює зворотній рахунок імпульсів, які надходять через нього. Надходячи на тригер, третій імпульс і т.д. здійснюють дію таким же чином, як перший. Другий імпульс не надходить на схему "І", а третій імпульс надходить, як і перший на ФІ 3, схему "І", пропускає різницеве число на схему порівняння і т.д. 2 UA 72703 U 5 10 15 20 25 Таким чином, в РЛч записується число імпульсів, порівняно різниці подовженого та скороченого (руху ДС) півперіоду сканування. Півперіод сканування подовжується тоді, коли швидкість руху ЛА співпадає зі швидкістю руху ДС лазерного випромінювання, а коли не співпадає - скорочується (фіг. 3). Формування сигналу прискорення ' відбувається таким же чином, як для прискорення '. Відображення інформації, що приймається (передається) від ЛА та обробка (вимірювання) кутових швидкостей (прискорення ' і ') відбувається в ЕОМ. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. В разі необхідності виявлення ЛА у заданій точці простору груповий сигнал, який складений із частот міжмодових биттів і несучих частот vn, сканується у вигляді сумарної ДС лазерного випромінювання за допомогою МБД, де кут та напрямок відхилення сумарної ДС задається БКД (фіг. 1, 2). ДЖЕРЕЛА ІНФОРМАЦІЇ: 1. Патент на корисну модель №25804, Україна, МПК G01 S 17/42, G01 S 17/66. Канал вимірювання кутових швидкостей літальних апаратів для лазерної інформаційно-вимірювальної системи. /О. В. Коломійцев, Г. В. Альошин, В. В. Баранник та ін. - № и200703227; заяв. 26.03.2007; опубл. 27.08.2007; Бюл. № 13.-8 с 2. Патент на корисну модель №43788, Україна, МПК G01 S 17/42, G01 S 17/66. Канал вимірювання кутових швидкостей літальних апаратів з додатковим скануванням. /О.В. Коломійцев, Г.В. Альошин, В.В. Бєлімов та ін. - № U200904602; заяв. 08.05.2009; опубл. 25.08.2009; Бюл. № 16.-8 с 3. Патент на корисну модель №55645, Україна, МПК GO 1 S 17/42, G01 S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. /О.В. Коломійцев - № и201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24.-14 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Канал вимірювання кутових швидкостей літальних апаратів з БСПМ та додатковим скануванням для ЛІВС полігонного випробувального комплексу, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, багатоканальний селектор подовжніх мод, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери "1"|"0", схеми І, реверсивні лічильники, схеми порівняння (СП) та м оп - введення опорних сигналів з частотами міжмодових биттів (м оп, 2м оп, 3м оп, 6м оп) від передавального лазера, який відрізняється тим, що після СП замість електронно-цифрової обчислювальної машини введено електронну обчислювальну машину. 3 UA 72703 U 4 UA 72703 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
