Листівка

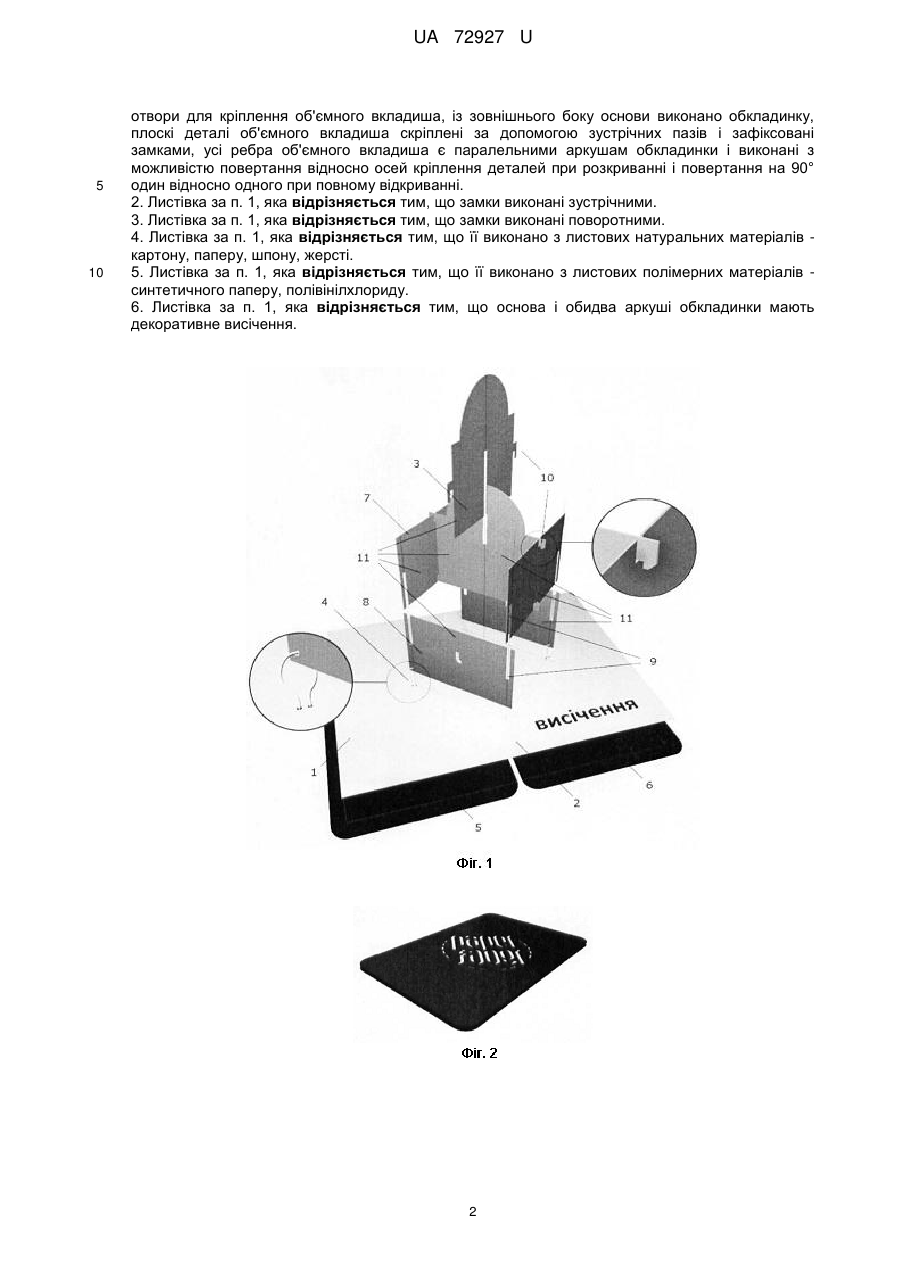

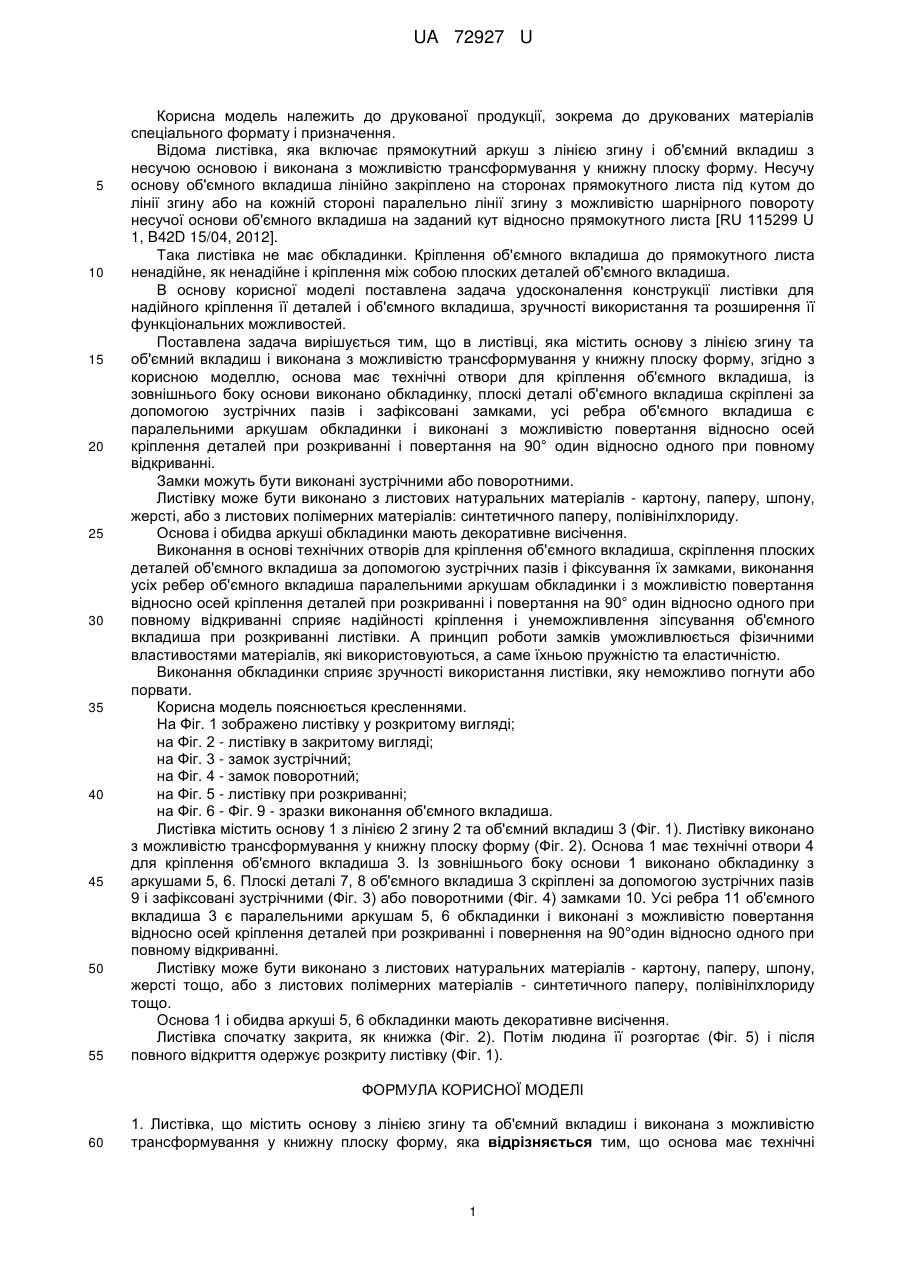

Реферат: Листівка містить основу з лінією згину та об'ємний вкладиш і виконана з можливістю трансформування у книжну плоску форму. Основа має технічні отвори для кріплення об'ємного вкладиша, із зовнішнього боку основи виконано обкладинку, плоскі деталі об'ємного вкладиша скріплені за допомогою зустрічних пазів і зафіксовані замками. Всі ребра об'ємного вкладиша є паралельними аркушам обкладинки і виконані з можливістю повертання відносно осей кріплення деталей при розкриванні і повертання на 90° один відносно одного при повному відкриванні. UA 72927 U (12) UA 72927 U UA 72927 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до друкованої продукції, зокрема до друкованих матеріалів спеціального формату і призначення. Відома листівка, яка включає прямокутний аркуш з лінією згину і об'ємний вкладиш з несучою основою і виконана з можливістю трансформування у книжну плоску форму. Несучу основу об'ємного вкладиша лінійно закріплено на сторонах прямокутного листа під кутом до лінії згину або на кожній стороні паралельно лінії згину з можливістю шарнірного повороту несучої основи об'ємного вкладиша на заданий кут відносно прямокутного листа [RU 115299 U 1, B42D 15/04, 2012]. Така листівка не має обкладинки. Кріплення об'ємного вкладиша до прямокутного листа ненадійне, як ненадійне і кріплення між собою плоских деталей об'ємного вкладиша. В основу корисної моделі поставлена задача удосконалення конструкції листівки для надійного кріплення її деталей і об'ємного вкладиша, зручності використання та розширення її функціональних можливостей. Поставлена задача вирішується тим, що в листівці, яка містить основу з лінією згину та об'ємний вкладиш і виконана з можливістю трансформування у книжну плоску форму, згідно з корисною моделлю, основа має технічні отвори для кріплення об'ємного вкладиша, із зовнішнього боку основи виконано обкладинку, плоскі деталі об'ємного вкладиша скріплені за допомогою зустрічних пазів і зафіксовані замками, усі ребра об'ємного вкладиша є паралельними аркушам обкладинки і виконані з можливістю повертання відносно осей кріплення деталей при розкриванні і повертання на 90° один відносно одного при повному відкриванні. Замки можуть бути виконані зустрічними або поворотними. Листівку може бути виконано з листових натуральних матеріалів - картону, паперу, шпону, жерсті, або з листових полімерних матеріалів: синтетичного паперу, полівінілхлориду. Основа і обидва аркуші обкладинки мають декоративне висічення. Виконання в основі технічних отворів для кріплення об'ємного вкладиша, скріплення плоских деталей об'ємного вкладиша за допомогою зустрічних пазів і фіксування їх замками, виконання усіх ребер об'ємного вкладиша паралельними аркушам обкладинки і з можливістю повертання відносно осей кріплення деталей при розкриванні і повертання на 90° один відносно одного при повному відкриванні сприяє надійності кріплення і унеможливлення зіпсування об'ємного вкладиша при розкриванні листівки. А принцип роботи замків уможливлюється фізичними властивостями матеріалів, які використовуються, а саме їхньою пружністю та еластичністю. Виконання обкладинки сприяє зручності використання листівки, яку неможливо погнути або порвати. Корисна модель пояснюється кресленнями. На Фіг. 1 зображено листівку у розкритому вигляді; на Фіг. 2 - листівку в закритому вигляді; на Фіг. 3 - замок зустрічний; на Фіг. 4 - замок поворотний; на Фіг. 5 - листівку при розкриванні; на Фіг. 6 - Фіг. 9 - зразки виконання об'ємного вкладиша. Листівка містить основу 1 з лінією 2 згину 2 та об'ємний вкладиш 3 (Фіг. 1). Листівку виконано з можливістю трансформування у книжну плоску форму (Фіг. 2). Основа 1 має технічні отвори 4 для кріплення об'ємного вкладиша 3. Із зовнішнього боку основи 1 виконано обкладинку з аркушами 5, 6. Плоскі деталі 7, 8 об'ємного вкладиша 3 скріплені за допомогою зустрічних пазів 9 і зафіксовані зустрічними (Фіг. 3) або поворотними (Фіг. 4) замками 10. Усі ребра 11 об'ємного вкладиша 3 є паралельними аркушам 5, 6 обкладинки і виконані з можливістю повертання відносно осей кріплення деталей при розкриванні і повернення на 90°один відносно одного при повному відкриванні. Листівку може бути виконано з листових натуральних матеріалів - картону, паперу, шпону, жерсті тощо, або з листових полімерних матеріалів - синтетичного паперу, полівінілхлориду тощо. Основа 1 і обидва аркуші 5, 6 обкладинки мають декоративне висічення. Листівка спочатку закрита, як книжка (Фіг. 2). Потім людина її розгортає (Фіг. 5) і після повного відкриття одержує розкриту листівку (Фіг. 1). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Листівка, що містить основу з лінією згину та об'ємний вкладиш і виконана з можливістю трансформування у книжну плоску форму, яка відрізняється тим, що основа має технічні 1 UA 72927 U 5 10 отвори для кріплення об'ємного вкладиша, із зовнішнього боку основи виконано обкладинку, плоскі деталі об'ємного вкладиша скріплені за допомогою зустрічних пазів і зафіксовані замками, усі ребра об'ємного вкладиша є паралельними аркушам обкладинки і виконані з можливістю повертання відносно осей кріплення деталей при розкриванні і повертання на 90° один відносно одного при повному відкриванні. 2. Листівка за п. 1, яка відрізняється тим, що замки виконані зустрічними. 3. Листівка за п. 1, яка відрізняється тим, що замки виконані поворотними. 4. Листівка за п. 1, яка відрізняється тим, що її виконано з листових натуральних матеріалів картону, паперу, шпону, жерсті. 5. Листівка за п. 1, яка відрізняється тим, що її виконано з листових полімерних матеріалів синтетичного паперу, полівінілхлориду. 6. Листівка за п. 1, яка відрізняється тим, що основа і обидва аркуші обкладинки мають декоративне висічення. 2 UA 72927 U 3 UA 72927 U 4 UA 72927 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
