Канал вимірювання радіальної швидкості літальних апаратів з мспм та можливістю розпізнавання ла для лівс полігонного випробувального комплексу

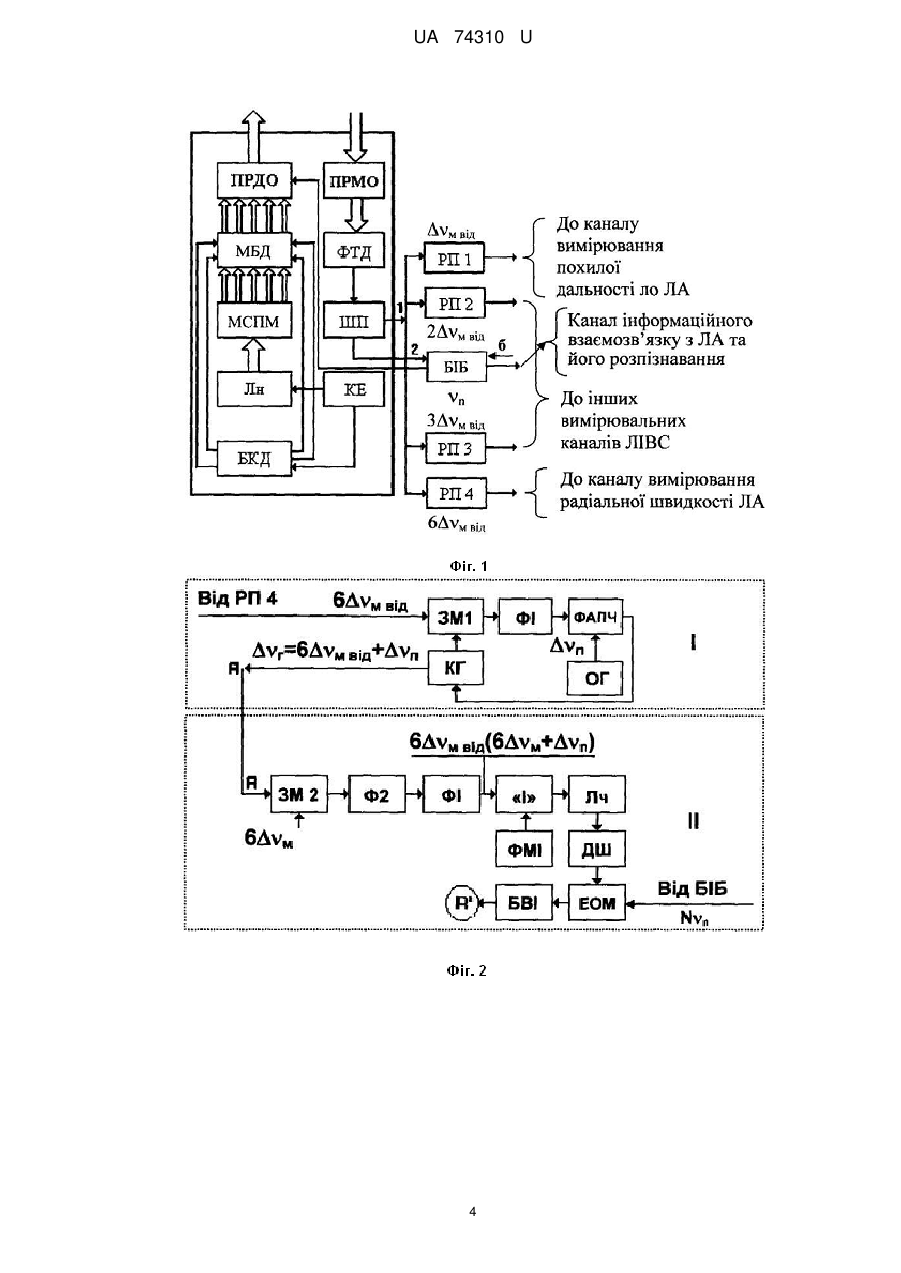

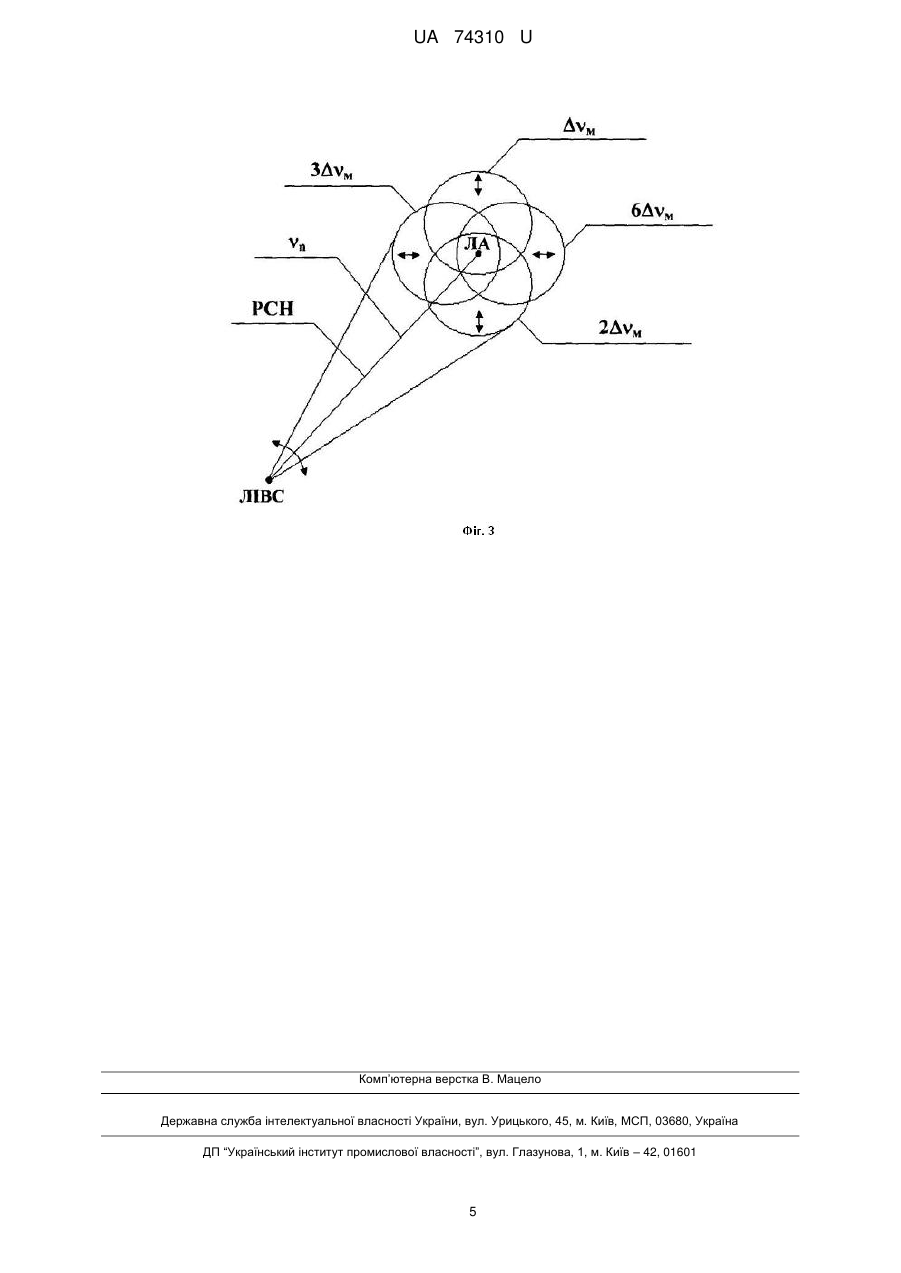

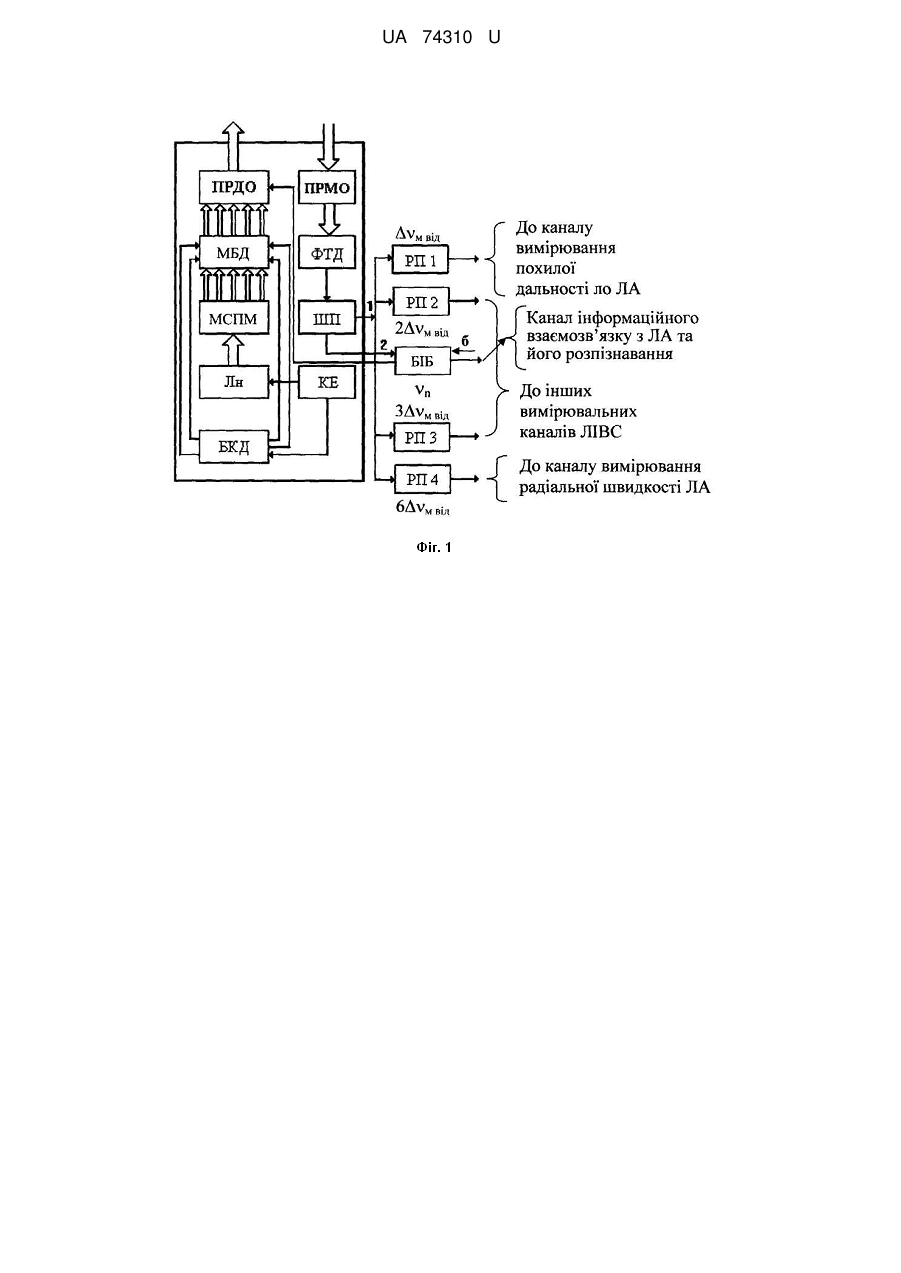

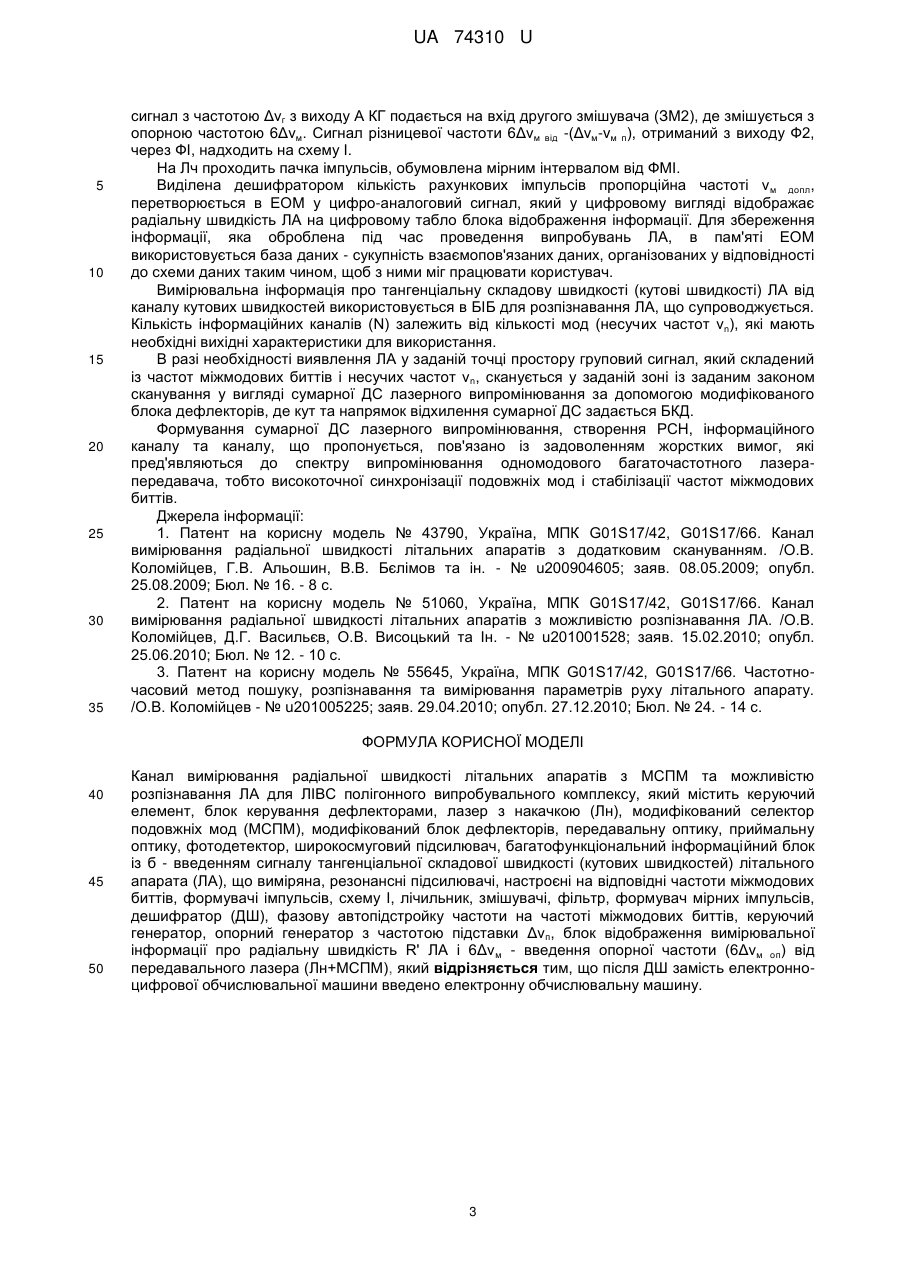

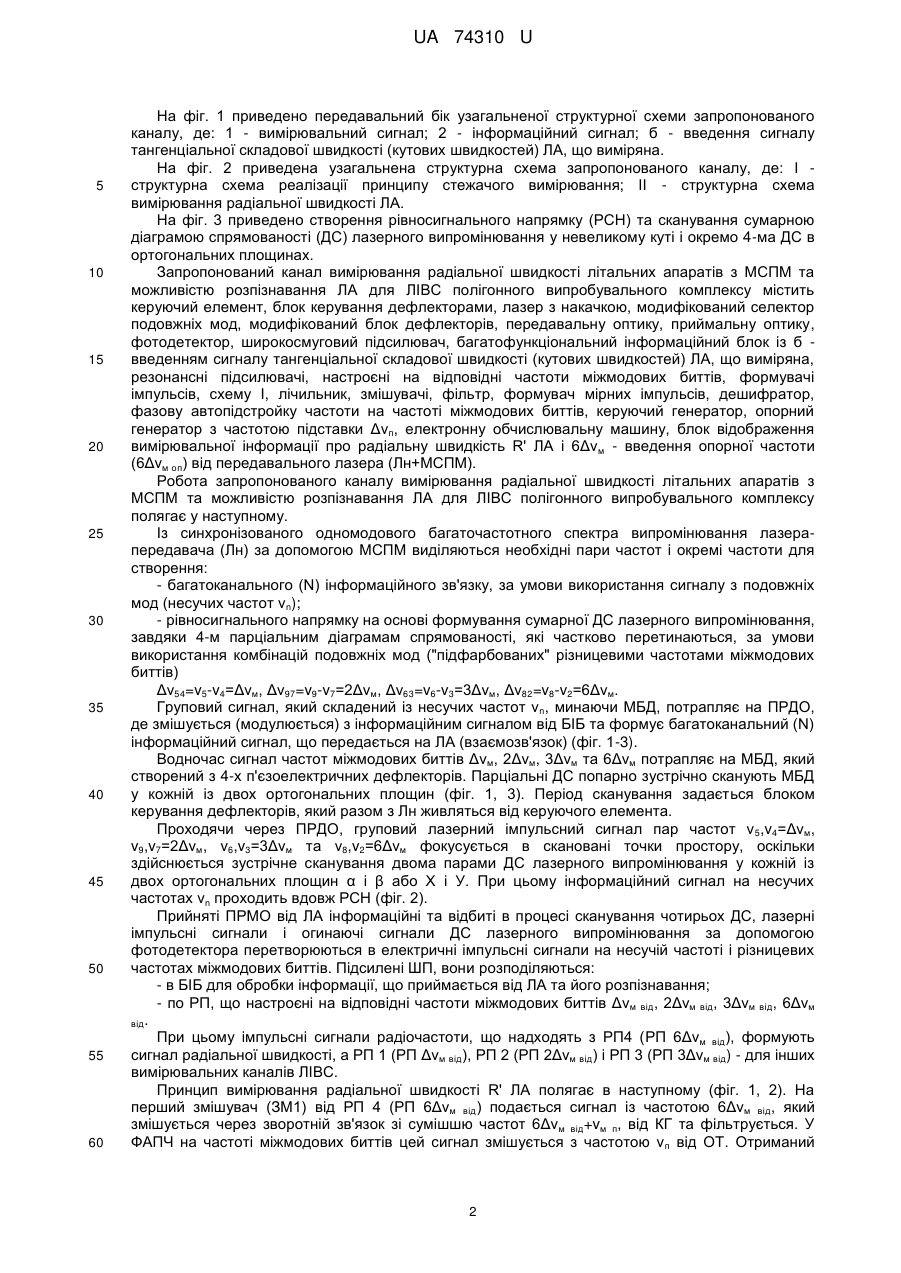

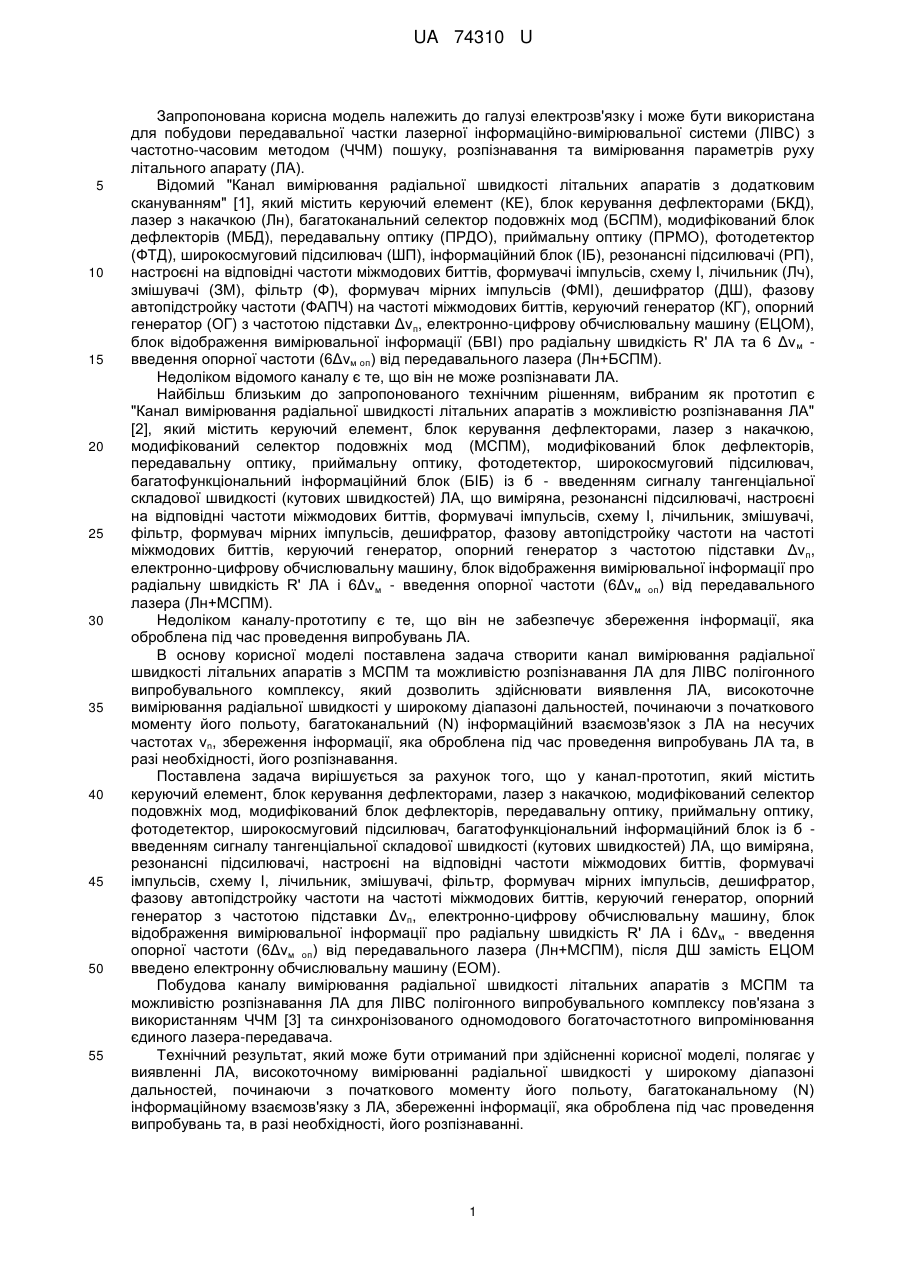

Реферат: Канал вимірювання радіальної швидкості літальних апаратів з МСПМ та можливістю розпізнавання ЛА для ЛІВС полігонного випробувального комплексу містить керуючий елемент, блок керування дефлекторами, лазер з накачкою (Лн), модифікований селектор подовжніх мод (МСПМ), модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок із б введенням сигналу тангенціальної складової швидкості (кутових швидкостей) літального апарата (ЛА), що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему І, лічильник, змішувачі, фільтр, формувач мірних імпульсів, дешифратор (ДШ), фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки Δv п, блок відображення вимірювальної інформації про радіальну швидкість R' ЛА і 6Δvм - введення опорної частоти (6Δvм оп) від передавального лазера (Лн+МСПМ). Після ДШ замість електронно-цифрової обчислювальної машини введено електронну обчислювальну машину. UA 74310 U (12) UA 74310 U UA 74310 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до галузі електрозв'язку і може бути використана для побудови передавальної частки лазерної інформаційно-вимірювальної системи (ЛІВС) з частотно-часовим методом (ЧЧМ) пошуку, розпізнавання та вимірювання параметрів руху літального апарату (ЛА). Відомий "Канал вимірювання радіальної швидкості літальних апаратів з додатковим скануванням" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), багатоканальний селектор подовжніх мод (БСПМ), модифікований блок дефлекторів (МБД), передавальну оптику (ПРДО), приймальну оптику (ПРМО), фотодетектор (ФТД), широкосмуговий підсилювач (ШП), інформаційний блок (ІБ), резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему І, лічильник (Лч), змішувачі (ЗМ), фільтр (Ф), формувач мірних імпульсів (ФМІ), дешифратор (ДШ), фазову автопідстройку частоти (ФАПЧ) на частоті міжмодових биттів, керуючий генератор (КГ), опорний генератор (ОГ) з частотою підставки Δvп, електронно-цифрову обчислювальну машину (ЕЦОМ), блок відображення вимірювальної інформації (БВІ) про радіальну швидкість R' ЛА та 6 Δv м введення опорної частоти (6Δvм оп) від передавального лазера (Лн+БСПМ). Недоліком відомого каналу є те, що він не може розпізнавати ЛА. Найбільш близьким до запропонованого технічним рішенням, вибраним як прототип є "Канал вимірювання радіальної швидкості літальних апаратів з можливістю розпізнавання ЛА" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод (МСПМ), модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок (БІБ) із б - введенням сигналу тангенціальної складової швидкості (кутових швидкостей) ЛА, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему І, лічильник, змішувачі, фільтр, формувач мірних імпульсів, дешифратор, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки Δv п, електронно-цифрову обчислювальну машину, блок відображення вимірювальної інформації про радіальну швидкість R' ЛА і 6Δvм - введення опорної частоти (6Δvм оп) від передавального лазера (Лн+МСПМ). Недоліком каналу-прототипу є те, що він не забезпечує збереження інформації, яка оброблена під час проведення випробувань ЛА. В основу корисної моделі поставлена задача створити канал вимірювання радіальної швидкості літальних апаратів з МСПМ та можливістю розпізнавання ЛА для ЛІВС полігонного випробувального комплексу, який дозволить здійснювати виявлення ЛА, високоточне вимірювання радіальної швидкості у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, багатоканальний (N) інформаційний взаємозв'язок з ЛА на несучих частотах vn, збереження інформації, яка оброблена під час проведення випробувань ЛА та, в разі необхідності, його розпізнавання. Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок із б введенням сигналу тангенціальної складової швидкості (кутових швидкостей) ЛА, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему І, лічильник, змішувачі, фільтр, формувач мірних імпульсів, дешифратор, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки Δvп, електронно-цифрову обчислювальну машину, блок відображення вимірювальної інформації про радіальну швидкість R' ЛА і 6Δv м - введення опорної частоти (6Δvм оп) від передавального лазера (Лн+МСПМ), після ДШ замість ЕЦОМ введено електронну обчислювальну машину (ЕОМ). Побудова каналу вимірювання радіальної швидкості літальних апаратів з МСПМ та можливістю розпізнавання ЛА для ЛІВС полігонного випробувального комплексу пов'язана з використанням ЧЧМ [3] та синхронізованого одномодового богаточастотного випромінювання єдиного лазера-передавача. Технічний результат, який може бути отриманий при здійсненні корисної моделі, полягає у виявленні ЛА, високоточному вимірюванні радіальної швидкості у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, багатоканальному (N) інформаційному взаємозв'язку з ЛА, збереженні інформації, яка оброблена під час проведення випробувань та, в разі необхідності, його розпізнаванні. 1 UA 74310 U 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 1 приведено передавальний бік узагальненої структурної схеми запропонованого каналу, де: 1 - вимірювальний сигнал; 2 - інформаційний сигнал; б - введення сигналу тангенціальної складової швидкості (кутових швидкостей) ЛА, що виміряна. На фіг. 2 приведена узагальнена структурна схема запропонованого каналу, де: І структурна схема реалізації принципу стежачого вимірювання; II - структурна схема вимірювання радіальної швидкості ЛА. На фіг. 3 приведено створення рівносигнального напрямку (РСН) та сканування сумарною діаграмою спрямованості (ДС) лазерного випромінювання у невеликому куті і окремо 4-ма ДС в ортогональних площинах. Запропонований канал вимірювання радіальної швидкості літальних апаратів з МСПМ та можливістю розпізнавання ЛА для ЛІВС полігонного випробувального комплексу містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок із б введенням сигналу тангенціальної складової швидкості (кутових швидкостей) ЛА, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему І, лічильник, змішувачі, фільтр, формувач мірних імпульсів, дешифратор, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки Δvп, електронну обчислювальну машину, блок відображення вимірювальної інформації про радіальну швидкість R' ЛА і 6Δvм - введення опорної частоти (6Δvм оп) від передавального лазера (Лн+МСПМ). Робота запропонованого каналу вимірювання радіальної швидкості літальних апаратів з МСПМ та можливістю розпізнавання ЛА для ЛІВС полігонного випробувального комплексу полягає у наступному. Із синхронізованого одномодового багаточастотного спектра випромінювання лазерапередавача (Лн) за допомогою МСПМ виділяються необхідні пари частот і окремі частоти для створення: - багатоканального (N) інформаційного зв'язку, за умови використання сигналу з подовжніх мод (несучих частот vn); - рівносигнального напрямку на основі формування сумарної ДС лазерного випромінювання, завдяки 4-м парціальним діаграмам спрямованості, які частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів) Δv54=v5-v4=Δvм, Δv97=v9-v7=2Δvм, Δv63=v6-v3=3Δvм, Δv82=v8-v2=6Δvм. Груповий сигнал, який складений із несучих частот vn, минаючи МБД, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від БІБ та формує багатоканальний (N) інформаційний сигнал, що передається на ЛА (взаємозв'язок) (фіг. 1-3). Водночас сигнал частот міжмодових биттів Δvм, 2Δvм, 3Δvм та 6Δvм потрапляє на МБД, який створений з 4-х п'єзоелектричних дефлекторів. Парціальні ДС попарно зустрічно сканують МБД у кожній із двох ортогональних площин (фіг. 1, 3). Період сканування задається блоком керування дефлекторів, який разом з Лн живляться від керуючого елемента. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот v 5,v4=Δvм, v9,v7=2Δvм, v6,v3=3Δvм та v8,v2=6Δvм фокусується в скановані точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній із двох ортогональних площин α і β або X і У. При цьому інформаційний сигнал на несучих частотах vn проходить вдовж РСН (фіг. 2). Прийняті ПРМО від ЛА інформаційні та відбиті в процесі сканування чотирьох ДС, лазерні імпульсні сигнали і огинаючі сигнали ДС лазерного випромінювання за допомогою фотодетектора перетворюються в електричні імпульсні сигнали на несучій частоті і різницевих частотах міжмодових биттів. Підсилені ШП, вони розподіляються: - в БІБ для обробки інформації, що приймається від ЛА та його розпізнавання; - по РП, що настроєні на відповідні частоти міжмодових биттів Δvм від, 2Δvм від, 3Δvм від, 6Δvм від. При цьому імпульсні сигнали радіочастоти, що надходять з РП4 (РП 6Δvм від), формують сигнал радіальної швидкості, а РП 1 (РП Δvм від), РП 2 (РП 2Δvм від) і РП 3 (РП 3Δvм від) - для інших вимірювальних каналів ЛІВС. Принцип вимірювання радіальної швидкості R' ЛА полягає в наступному (фіг. 1, 2). На перший змішувач (ЗМ1) від РП 4 (РП 6Δvм від) подається сигнал із частотою 6Δvм від, який змішується через зворотній зв'язок зі сумішшю частот 6Δvм від+vм п, від КГ та фільтрується. У ФАПЧ на частоті міжмодових биттів цей сигнал змішується з частотою v п від ОТ. Отриманий 2 UA 74310 U 5 10 15 20 25 30 35 сигнал з частотою Δvг з виходу А КГ подається на вхід другого змішувача (ЗМ2), де змішується з опорною частотою 6Δvм. Сигнал різницевої частоти 6Δvм від -(Δvм-vм п), отриманий з виходу Ф2, через ФІ, надходить на схему І. На Лч проходить пачка імпульсів, обумовлена мірним інтервалом від ФМІ. Виділена дешифратором кількість рахункових імпульсів пропорційна частоті v м допл, перетворюється в ЕОМ у цифро-аналоговий сигнал, який у цифровому вигляді відображає радіальну швидкість ЛА на цифровому табло блока відображення інформації. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Вимірювальна інформація про тангенціальну складову швидкості (кутові швидкості) ЛА від каналу кутових швидкостей використовується в БІБ для розпізнавання ЛА, що супроводжується. Кількість інформаційних каналів (N) залежить від кількості мод (несучих частот vn), які мають необхідні вихідні характеристики для використання. В разі необхідності виявлення ЛА у заданій точці простору груповий сигнал, який складений із частот міжмодових биттів і несучих частот v n, сканується у заданій зоні із заданим законом сканування у вигляді сумарної ДС лазерного випромінювання за допомогою модифікованого блока дефлекторів, де кут та напрямок відхилення сумарної ДС задається БКД. Формування сумарної ДС лазерного випромінювання, створення РСН, інформаційного каналу та каналу, що пропонується, пов'язано із задоволенням жорстких вимог, які пред'являються до спектру випромінювання одномодового багаточастотного лазерапередавача, тобто високоточної синхронізації подовжніх мод і стабілізації частот міжмодових биттів. Джерела інформації: 1. Патент на корисну модель № 43790, Україна, МПК G01S17/42, G01S17/66. Канал вимірювання радіальної швидкості літальних апаратів з додатковим скануванням. /О.В. Коломійцев, Г.В. Альошин, В.В. Бєлімов та ін. - № u200904605; заяв. 08.05.2009; опубл. 25.08.2009; Бюл. № 16. - 8 с. 2. Патент на корисну модель № 51060, Україна, МПК G01S17/42, G01S17/66. Канал вимірювання радіальної швидкості літальних апаратів з можливістю розпізнавання ЛА. /О.В. Коломійцев, Д.Г. Васильєв, О.В. Висоцький та Ін. - № u201001528; заяв. 15.02.2010; опубл. 25.06.2010; Бюл. № 12. - 10 с. 3. Патент на корисну модель № 55645, Україна, МПК G01S17/42, G01S17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. /О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24. - 14 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 Канал вимірювання радіальної швидкості літальних апаратів з МСПМ та можливістю розпізнавання ЛА для ЛІВС полігонного випробувального комплексу, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою (Лн), модифікований селектор подовжніх мод (МСПМ), модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок із б - введенням сигналу тангенціальної складової швидкості (кутових швидкостей) літального апарата (ЛА), що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему І, лічильник, змішувачі, фільтр, формувач мірних імпульсів, дешифратор (ДШ), фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки Δv п, блок відображення вимірювальної інформації про радіальну швидкість R' ЛА і 6Δv м - введення опорної частоти (6Δvм оп) від передавального лазера (Лн+МСПМ), який відрізняється тим, що після ДШ замість електронноцифрової обчислювальної машини введено електронну обчислювальну машину. 3 UA 74310 U 4 UA 74310 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
