Канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ла для полігонного випробувального комплексу

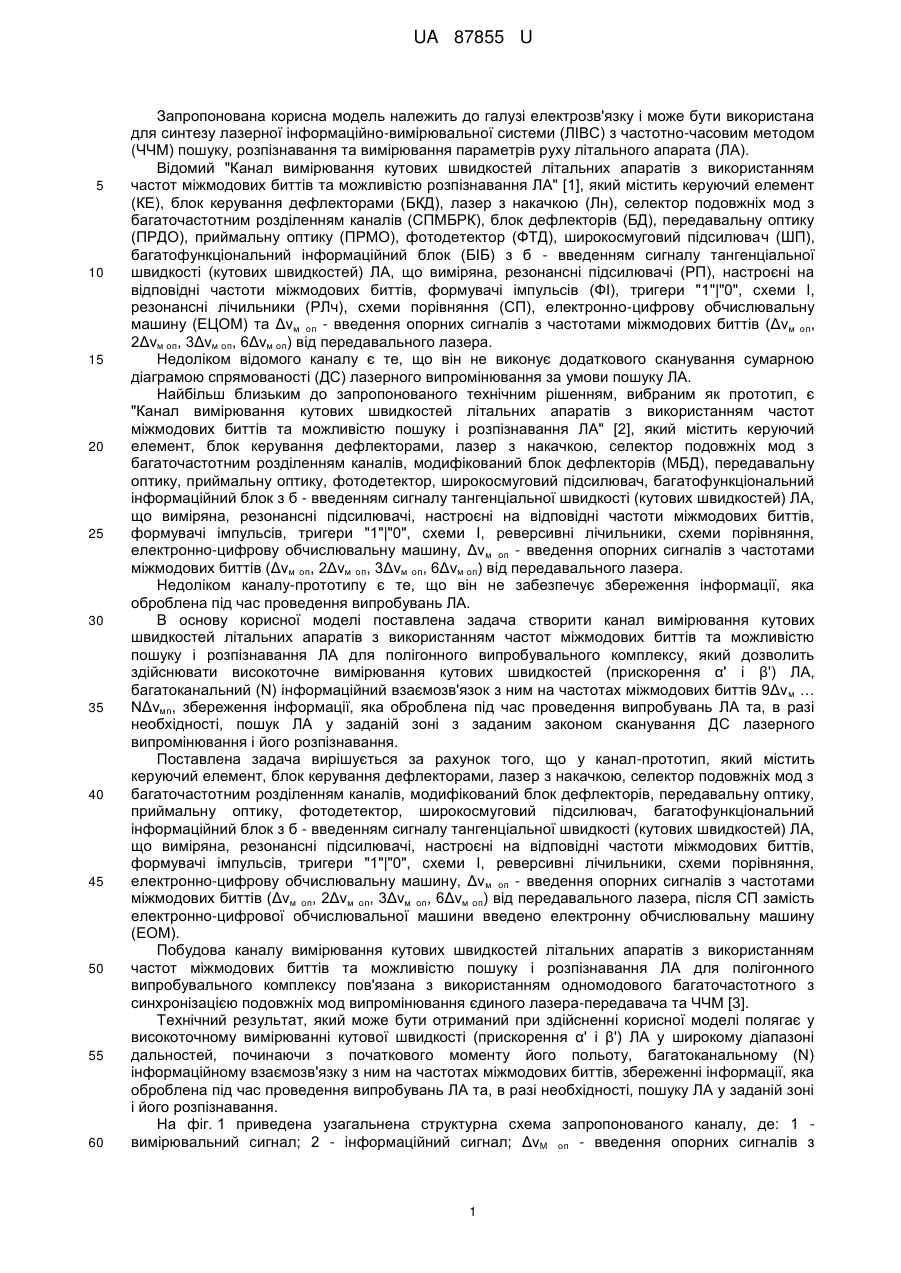

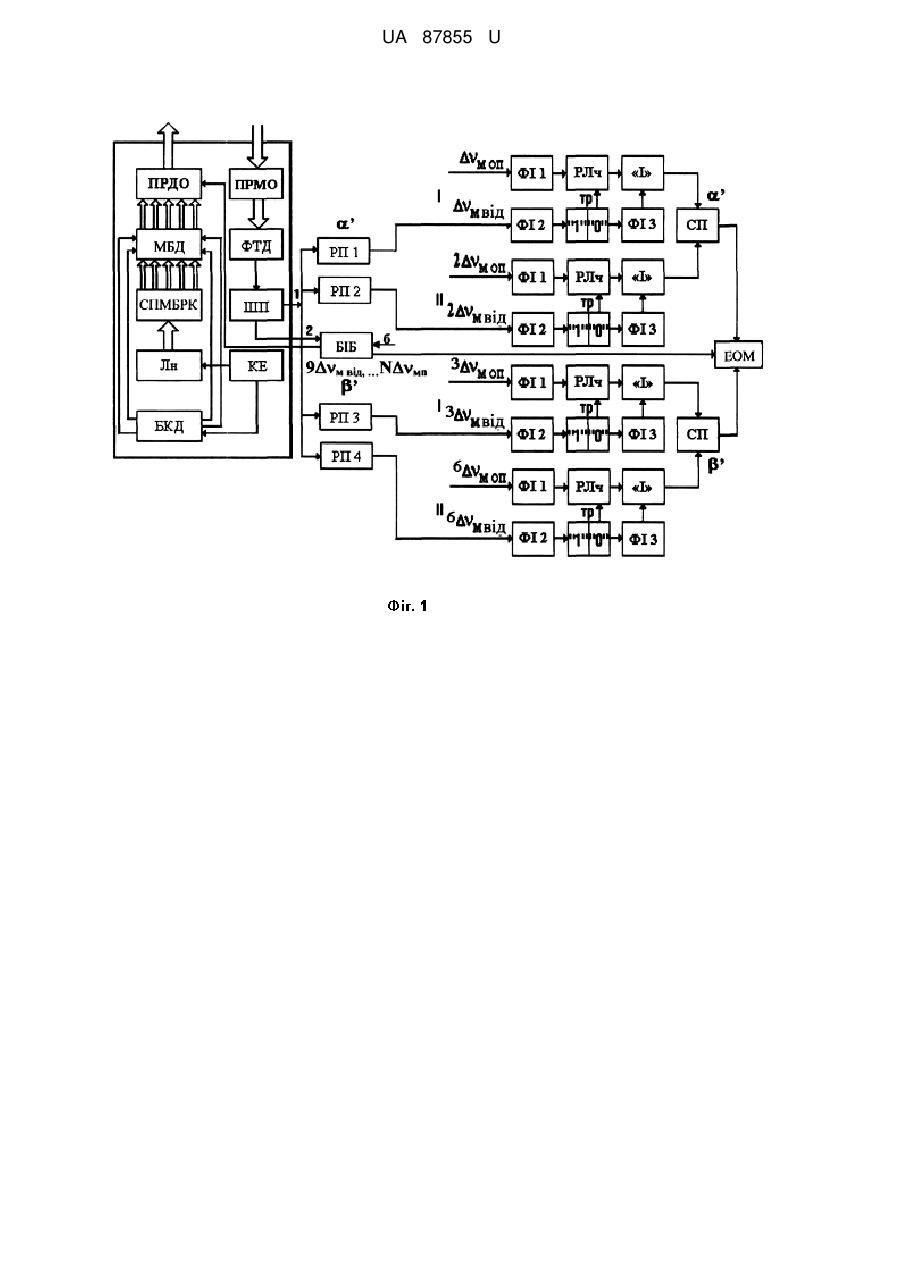

Реферат: Канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для полігонного випробувального комплексу містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок з б - введенням сигналу тангенціальної швидкості (кутових швидкостей) ЛА, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери "1"|"0", схеми I, реверсивні лічильники, схеми порівняння (СП) та Δνм оп - введення опорних сигналів з частотами міжмодових биттів (Δνм оп, 2Δνм оп, 3Δνм оп, 6Δνм оп) від передавального лазера. Після СП замість електронно-цифрової обчислювальної машини введено електронну обчислювальну машину. UA 87855 U (12) UA 87855 U UA 87855 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована корисна модель належить до галузі електрозв'язку і може бути використана для синтезу лазерної інформаційно-вимірювальної системи (ЛIBС) з частотно-часовим методом (ЧЧМ) пошуку, розпізнавання та вимірювання параметрів руху літального апарата (ЛА). Відомий "Канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю розпізнавання ЛА" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМБРК), блок дефлекторів (БД), передавальну оптику (ПРДО), приймальну оптику (ПРМО), фотодетектор (ФТД), широкосмуговий підсилювач (ШП), багатофункціональний інформаційний блок (БІБ) з б - введенням сигналу тангенціальної швидкості (кутових швидкостей) ЛА, що виміряна, резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів (ФІ), тригери "1"|"0", схеми I, резонансні лічильники (РЛч), схеми порівняння (СП), електронно-цифрову обчислювальну машину (ЕЦОМ) та Δνм οп - введення опорних сигналів з частотами міжмодових биттів (Δνм оп, 2Δνм оп, 3Δνм оп, 6Δνм оп) від передавального лазера. Недоліком відомого каналу є те, що він не виконує додаткового сканування сумарною діаграмою спрямованості (ДС) лазерного випромінювання за умови пошуку ЛА. Найбільш близьким до запропонованого технічним рішенням, вибраним як прототип, є "Канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів (МБД), передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок з б - введенням сигналу тангенціальної швидкості (кутових швидкостей) ЛА, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери "1"|"0", схеми I, реверсивні лічильники, схеми порівняння, електронно-цифрову обчислювальну машину, Δνм оп - введення опорних сигналів з частотами міжмодових биттів (Δνм оп, 2Δνм οп, 3Δνм οп, 6Δνм оп) від передавального лазера. Недоліком каналу-прототипу є те, що він не забезпечує збереження інформації, яка оброблена під час проведення випробувань ЛА. В основу корисної моделі поставлена задача створити канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для полігонного випробувального комплексу, який дозволить здійснювати високоточне вимірювання кутових швидкостей (прискорення α' і β') ЛА, багатоканальний (Ν) інформаційний взаємозв'язок з ним на частотах міжмодових биттів 9Δν м … ΝΔνмn, збереження інформації, яка оброблена під час проведення випробувань ЛА та, в разі необхідності, пошук ЛА у заданій зоні з заданим законом сканування ДС лазерного випромінювання і його розпізнавання. Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок з б - введенням сигналу тангенціальної швидкості (кутових швидкостей) ЛА, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери "1"|"0", схеми I, реверсивні лічильники, схеми порівняння, електронно-цифрову обчислювальну машину, Δνм оп - введення опорних сигналів з частотами міжмодових биттів (Δνм оп, 2Δνм оп, 3Δνм οп, 6Δνм оп) від передавального лазера, після СП замість електронно-цифрової обчислювальної машини введено електронну обчислювальну машину (ЕОМ). Побудова каналу вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для полігонного випробувального комплексу пов'язана з використанням одномодового багаточастотного з синхронізацією подовжніх мод випромінювання єдиного лазера-передавача та ЧЧМ [3]. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у високоточному вимірюванні кутової швидкості (прискорення α' і β') ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, багатоканальному (Ν) інформаційному взаємозв'язку з ним на частотах міжмодових биттів, збереженні інформації, яка оброблена під час проведення випробувань ЛА та, в разі необхідності, пошуку ЛА у заданій зоні і його розпізнавання. На фіг. 1 приведена узагальнена структурна схема запропонованого каналу, де: 1 вимірювальний сигнал; 2 - інформаційний сигнал; ΔνΜ оп - введення опорних сигналів з 1 UA 87855 U 5 10 15 20 25 30 35 40 45 50 55 60 частотами міжмодових биттів (Δνм оп, 2Δνм оп, 3Δνм оп, 6Δνм оп) від передавального лазера; б введення сигналу тангенціальної швидкості (кутових швидкостей) ЛА, що виміряна. На фіг. 2 приведено створення рівносигнального напрямку (РСН) та сканування сумарною ДС лазерного випромінювання у невеликому куті і окремо 4 діаграмами спрямованості в ортогональних площинах. На фіг. 3 приведені епюри напруг з виходів блоків пропонованого каналу. Запропонований канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для полігонного випробувального комплексу містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок з б введенням сигналу тангенціальної швидкості (кутових швидкостей) ЛА, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери "1”|“0", схеми I, реверсивні лічильники, схеми порівняння, електронну обчислювальну машину та Δνм оп - введення опорних сигналів з частотами міжмодових биттів (Δνм οп, 2Δνм οп, 3Δνм οп, 6Δνм оп) від передавального лазера. Робота запропонованого каналу вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для полігонного випробувального комплексу полягає у наступному. Зі спектра випромінювання одномодового багаточастотного з синхронізацією подовжніх мод лазера-передавача (Лн) за допомогою СПМ БРК виділяються необхідні пари частот для створення: багатоканального (N) інформаційного зв'язку, за умови використання сигналів комбінацій подовжніх мод (на різницевій частоті міжмодових биттів Δν101=ν10-ν1=9Δνм, … ΝΔνмη); РСН на основі формування сумарної ДС лазерного випромінювання, завдяки 4-х парціальних діаграм спрямованості, що частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів) Δν54=ν5-ν4=Δνм, Δν97=ν9-ν7=2Δνм, Δν63=ν6-ν3=3Δνм, Δν82=ν8-ν2=6Δνм. Груповий лазерний сигнал, який складений з частот міжмодових биттів ΝΔνмη, минаючи МБД, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від БІБ та формує багатоканальний (Ν) інформаційний сигнал, що передається ЛА (створення взаємозв'язку) (фіг. 1, 2). Водночас імпульсний лазерний сигнал (вимірювальний) частот міжмодових биттів Δνм, 2Δνм, 3Δνм та 6Δνм надходить на МБД, що складається з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують МБД у кожній з двох ортогональних площин (фіг. 1, 2). Період сканування задається БКД, який разом з Лн живляться від керуючого елемента. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот ν 5,ν4=Δνм, ν9,ν7=2Δνм, V6,v3=3Avм та v8,v2=6Δvм фокусується в скановані точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній з двох ортогональних площин α і β або X і У, при цьому груповий (інформаційний) лазерний сигнал частот 9ΔνΜ … ΝΔνΜη проходить вдовж РСН (фіг. 2). Прийняті ПРМО від ЛА інформаційні та лазерні імпульсні сигнали і огинаючи сигнали ДС лазерного випромінювання, відбиті в процесі сканування чотирьох ДС, за допомогою фотодетектора перетворюються в електричні імпульсні сигнали на несучих частотах і різницевих частотах міжмодових биттів. Підсилені ШП вони розподіляються: - в БІБ для обробки інформації, що приймається від ЛА та його розпізнавання; - по РП, що настроєні на відповідні частоти міжмодових биттів Δν м від, 2Δνм від, 3Δνм від, 6Δνм від. Імпульсні сигнали радіочастоти, що надходять з РП 1 і РП 2 (РП Δνм від і РП 2Δνм від), формують сигнал прискорення α', а РП 3 і РП 4 (РП 3Δνм від і РП 6Δνм від) - прискорення β'. Формування сигналу прискорення α' полягає у наступному. Виділені імпульси ФІ 1 першої І лінії від опорної частоти Δν м οп надходять на РЛч 1 (фіг. 1, 3). У цей же час відбитий від ЛА оптичний сигнал частоти міжмодових биттів, який перетворюється ФТД у радіочастоту міжмодових биттів Δνм від, змінюється за законом руху ДС лазерного випромінювання, перетворюється у другій лінії II ФІ 2 у точках переходів півперіодів сканування в імпульси (один імпульс за півперіод сканування), надходить на тригер "1" та запускає його першим імпульсом. Перший імпульс, який надходить від тригера відкриває РЛч для рахування імпульсів від ФІ 1 і схему I для перезапису на схему порівняння. Другий імпульс від тригера 2 UA 87855 U 5 10 15 20 25 30 35 надходить на реверсивний вхід того ж РЛч, який здійснює зворотній рахунок імпульсів, що надходять через нього. Третій та наступні імпульси, надходять на тригер і роблять аналогічні дії першому. Другий імпульс не надходить на схему І, а третій імпульс, як і перший, надходить на ФІ 3, схему І, пропускає різницеве число на схему порівняння і т.д. Таким чином, в РЛч записується число імпульсів порівняно різності подовженого та покороченого (руху ДС) півперіоду сканування. Півперіод сканування подовжується тоді, коли швидкість ЛА співпадає зі швидкістю руху ДС, а коли не співпадає - вкорочується. Формування сигналу прискорення β' відбувається таким же чином, як для прискорення а'. Отримання інформації про кутові швидкості (прискорення α' і β') з її відображенням відбувається в ЕОМ. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Підвищення швидкості обробки інформації, яка надходить на ЕОМ, здійснюється за рахунок використання методів та моделей паралельної обробки даних. Вимірювальна інформація про тангенціальну швидкість (кутові швидкості) літального апарату від каналу кутових швидкостей використовується в БІБ для розпізнавання ЛА, що супроводжується. В разі необхідності виявлення ЛА у заданої точці простору груповий сигнал, який складений з частот міжмодових биттів і несучих частот νη, сканується у вигляді сумарної ДС за допомогою модифікованого блоку дефлекторів, де кут та напрямок відхилення сумарної ДС задається БКД (фіг. 1, 2). Кількість інформаційних каналів (Ν) в каналі, що пропонується, залежить від кількості мод (несучих частот νη та їх пар), які мають необхідні вихідні характеристики для використання. Джерела інформації: 1. Патент на корисну модель №55508, Україна, МПК G01S 17/42, G01S 17/66. Канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю розпізнавання ЛА. /О.В. Коломійцев, Г.В. Альошин, Д.Г. Васильєв та ін. - № u201008922; заяв. 16.07.2010; опубл. 10.12.2010; Бюл. № 23. - 8 с. 2. Патент на корисну модель №61873, Україна, MПК G01S 17/42, G01S 17/66. Канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА. /О.В. Коломійцев, Г.В. Альошин, О.С.Балабуха та ін. № u201104230; заяв. 07.04.2011; опубл. 25.07.2011; Бюл. № 14. - 10 с. 3. Патент на корисну модель №55645, Україна, МПК G01S 17/42, G01S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. /О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24. - 14 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 Канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку і розпізнавання ЛА для полігонного випробувального комплексу, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок з б - введенням сигналу тангенціальної швидкості (кутових швидкостей) ЛА, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери "1"|"0", схеми I, реверсивні лічильники, схеми порівняння (СП) та Δνм оп - введення опорних сигналів з частотами міжмодових биттів (Δνм оп, 2Δνм оп, 3Δνм оп, 6Δνм оп) від передавального лазера, який відрізняється тим, що після СП замість електронно-цифрової обчислювальної машини введено електронну обчислювальну машину. 3 UA 87855 U 4 UA 87855 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
