Спосіб відбивання напружених гірських порід, який містить буріння комплекту врубових, а навкруг них - периферійні ряди відбивних і оконтурюючих шпурів, заряджання врубових шпурів суцільними зарядами ВР, а відбивні і оконтурюючі шпури з водоповітряним проміжком зі сторони дна шпуру і герметизацією устя шпуру піщано-глинистою набійкою, послідовне підривання спочатку врубових, потім відбивних і оконтурюючих шпурових зарядів, який відрізняється тим, що попередньо в центрі виробки бурять компенсаційний шпур на глибину західки, рівну =(0,6-0,7)h, потім по колу радіусом r=(0,15-0,2)h і на глибину =(0,25-0,3)h бурять шпури першого ярусу прямого східчастого призматичного врубу, навкруг першого ярусу бурять шпури другого ярусу глибиною =(0,5-0,6)h на відстані між рядами, рівній b=(0,1-0,15)h, а відбивні і оконтурюючі - навкруг врубових шпурів на глибину (0,45-0,55)h і на однаковій відстані між рядами, причому устя врубових шпурових зарядів герметизують твердіючою набійкою довжиною =(0,6-0,8), сформовані заряди комутують в групи і разом підривають в один прийом з уповільненням у кожній групі зарядів, починаючи з врубових зарядів першого, другого ярусу, потім центрального компенсаційного шпуру, при цьому як набійку у врубових шпурах використовують твердіючу суміш (РТС), яка розширюється, де h - висота виробки,  - довжина західки,  - довжина набійки,  - довжина заряду ВР, b - відстань між рядами шпурів, ,  - довжина шпурів відповідно 1-го і 2-го ярусів.

Текст

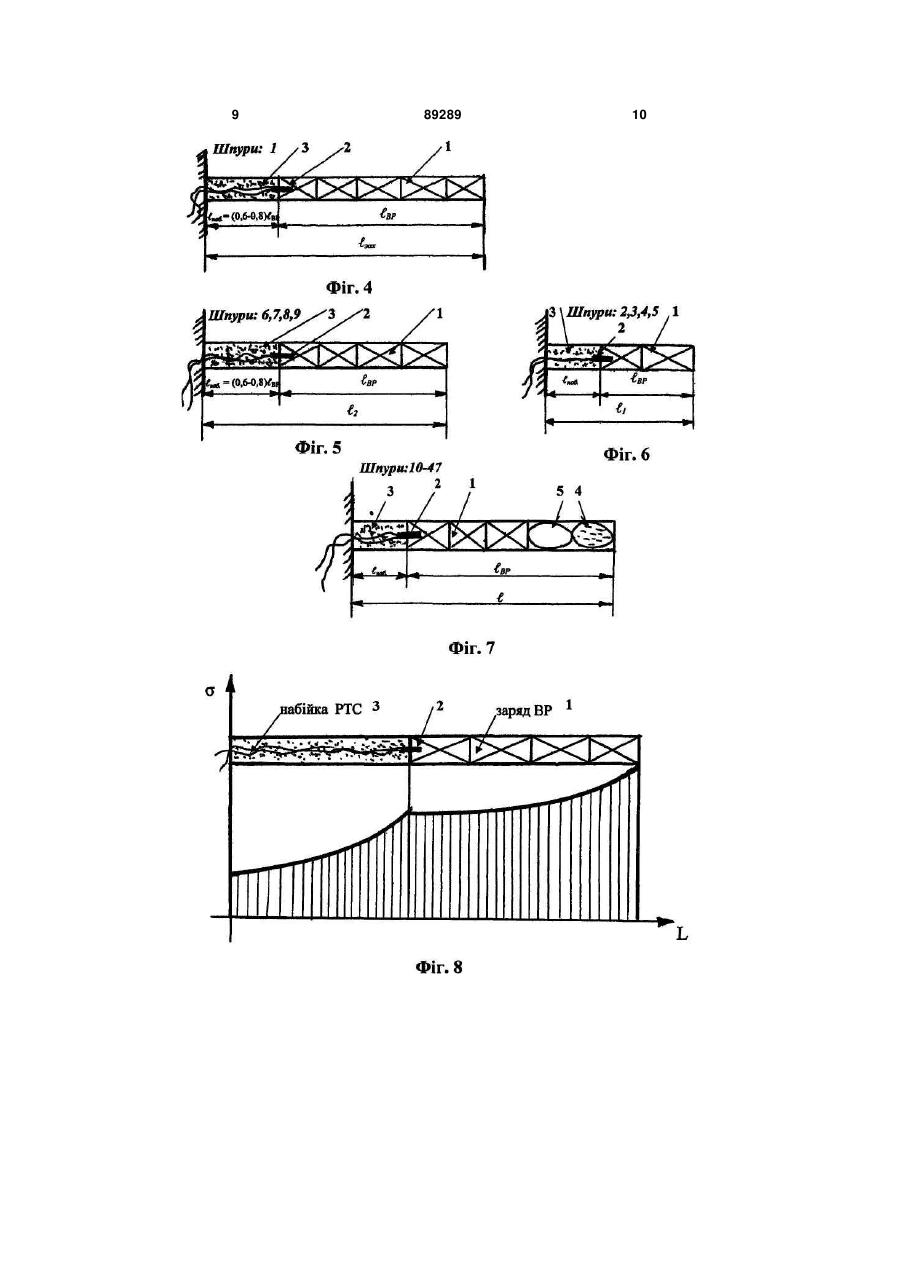

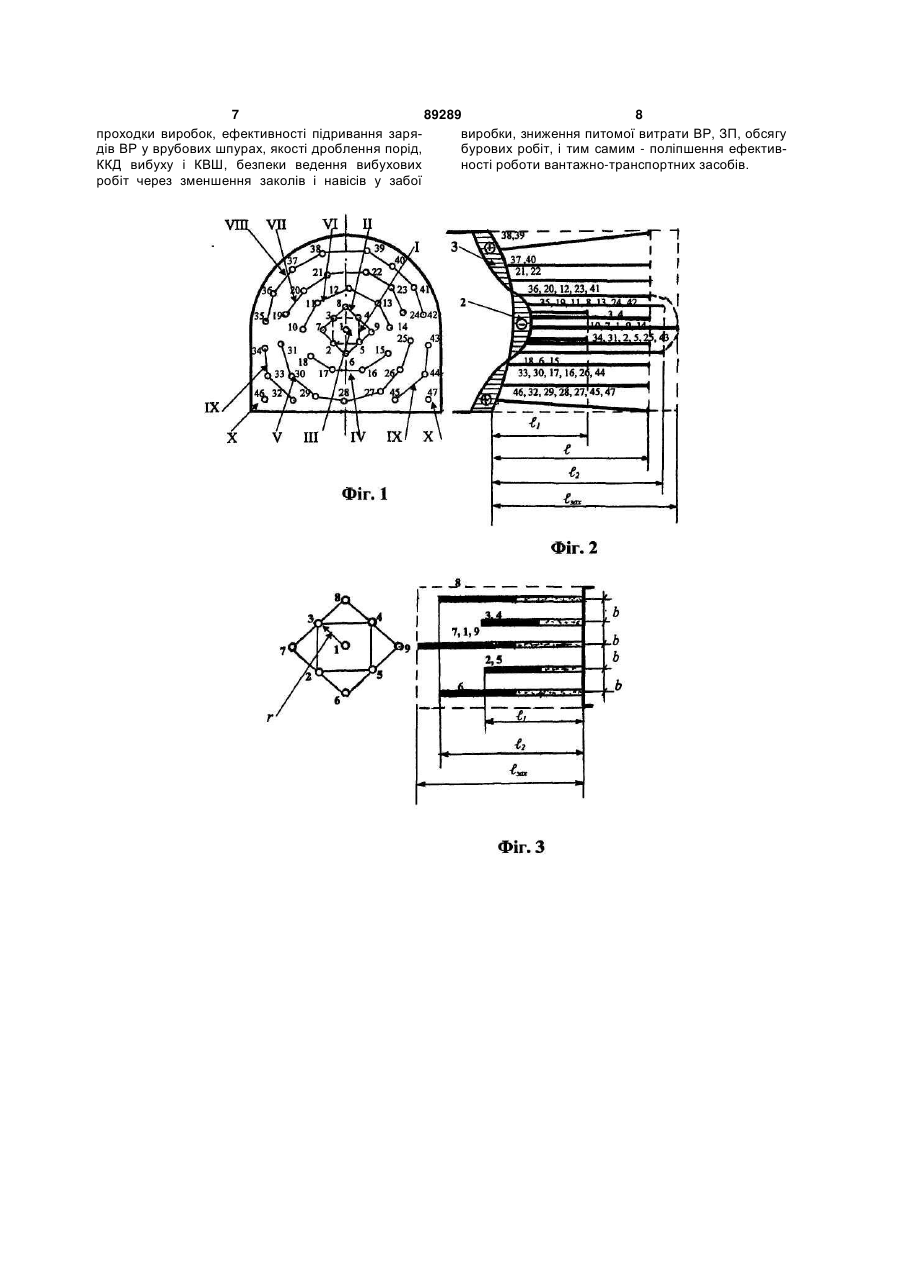

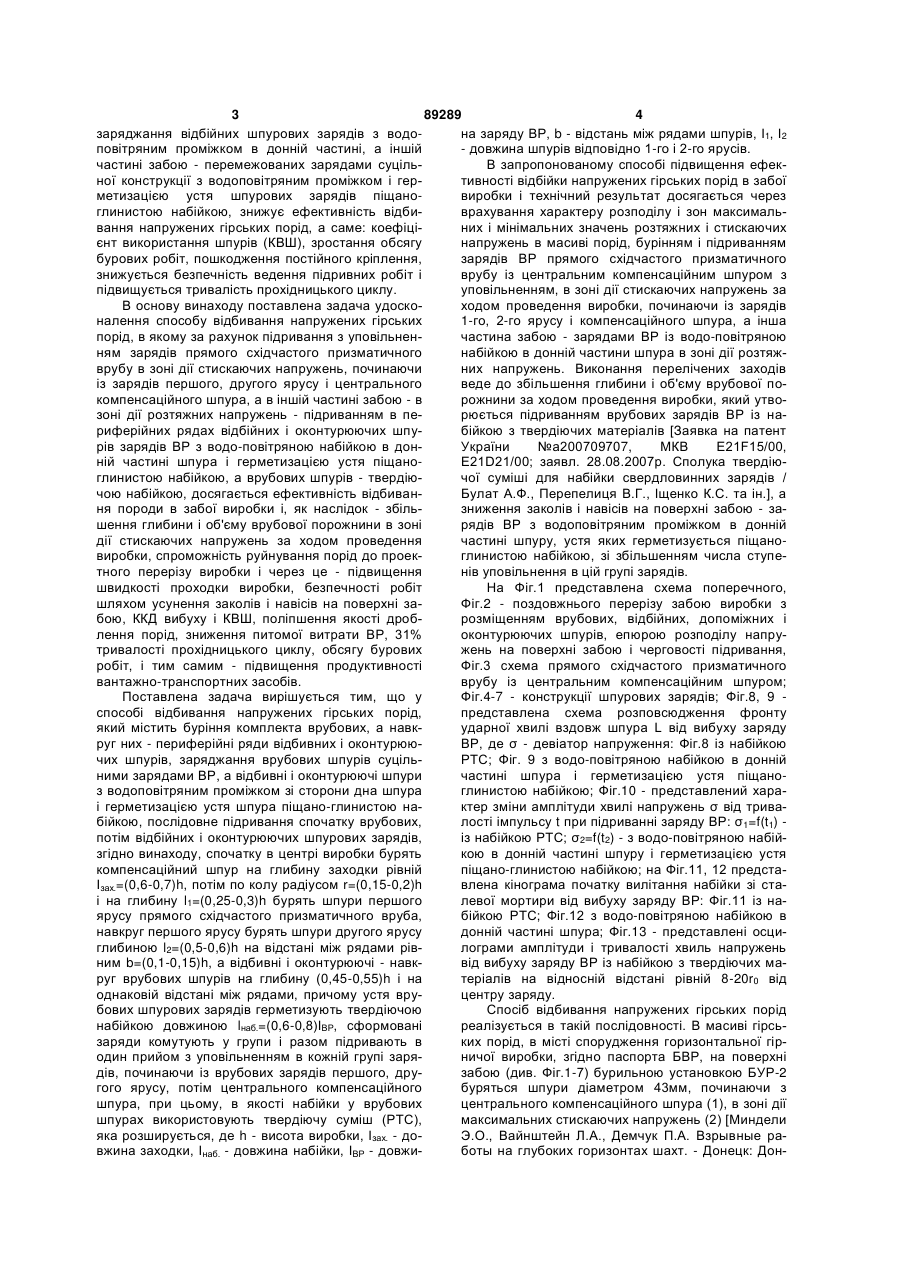

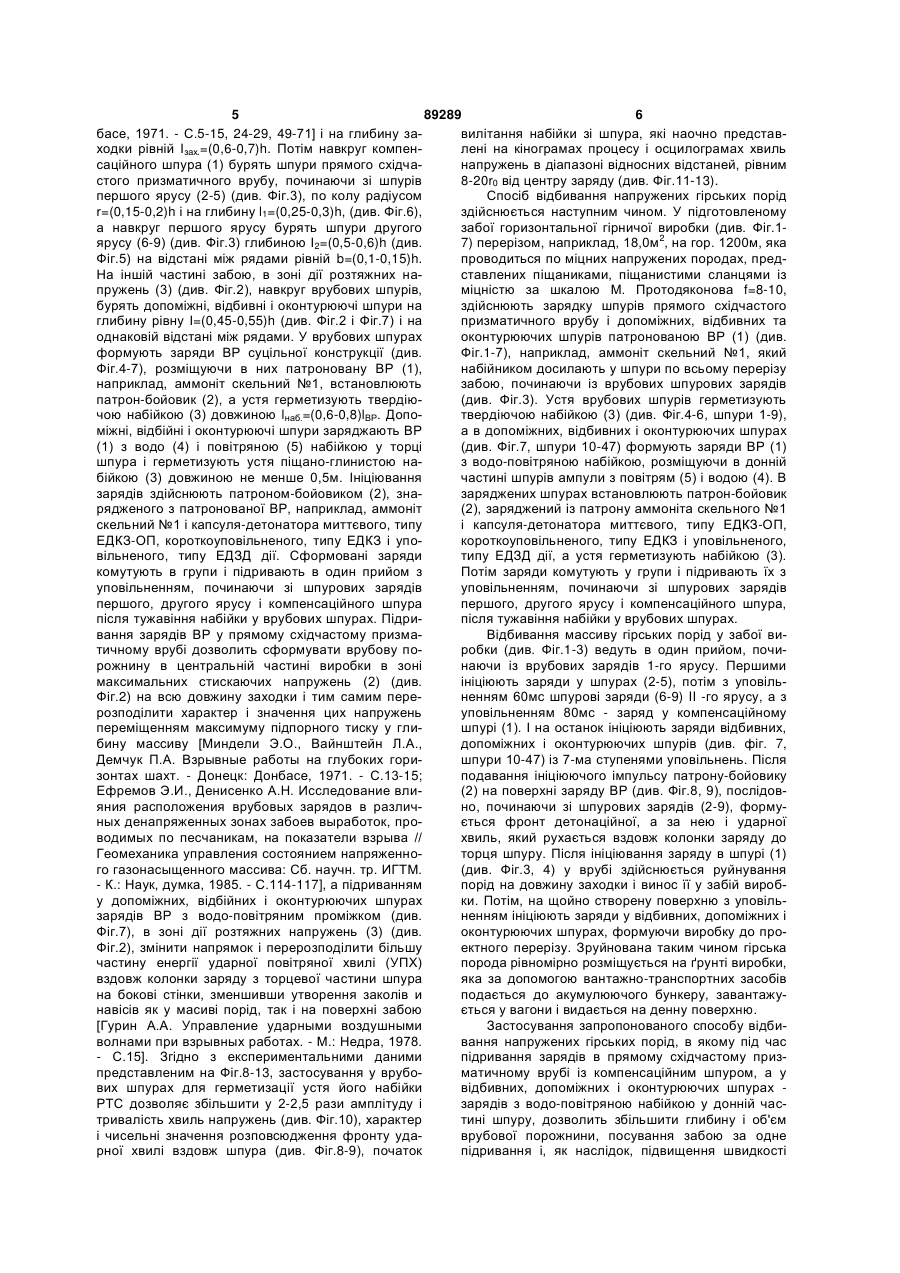

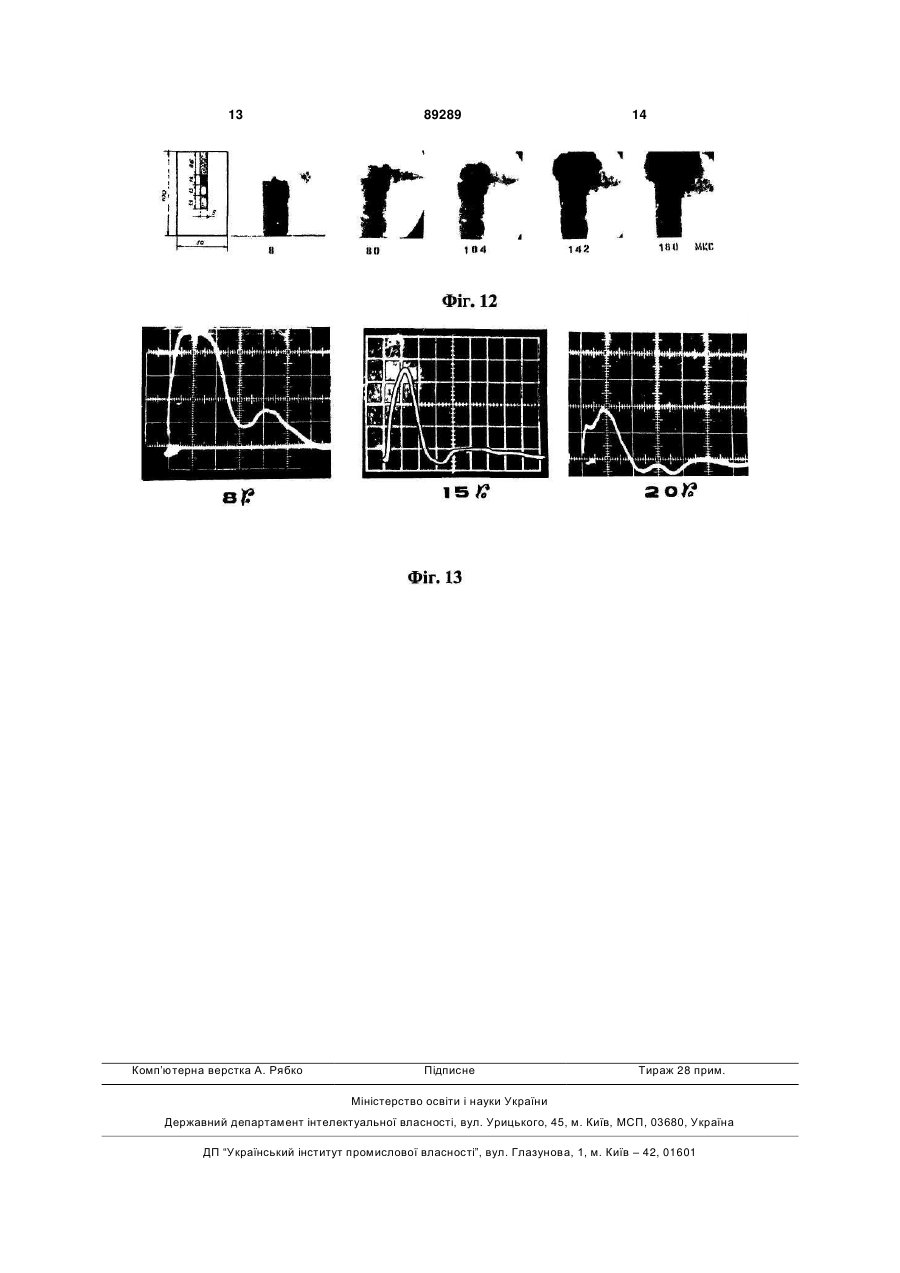

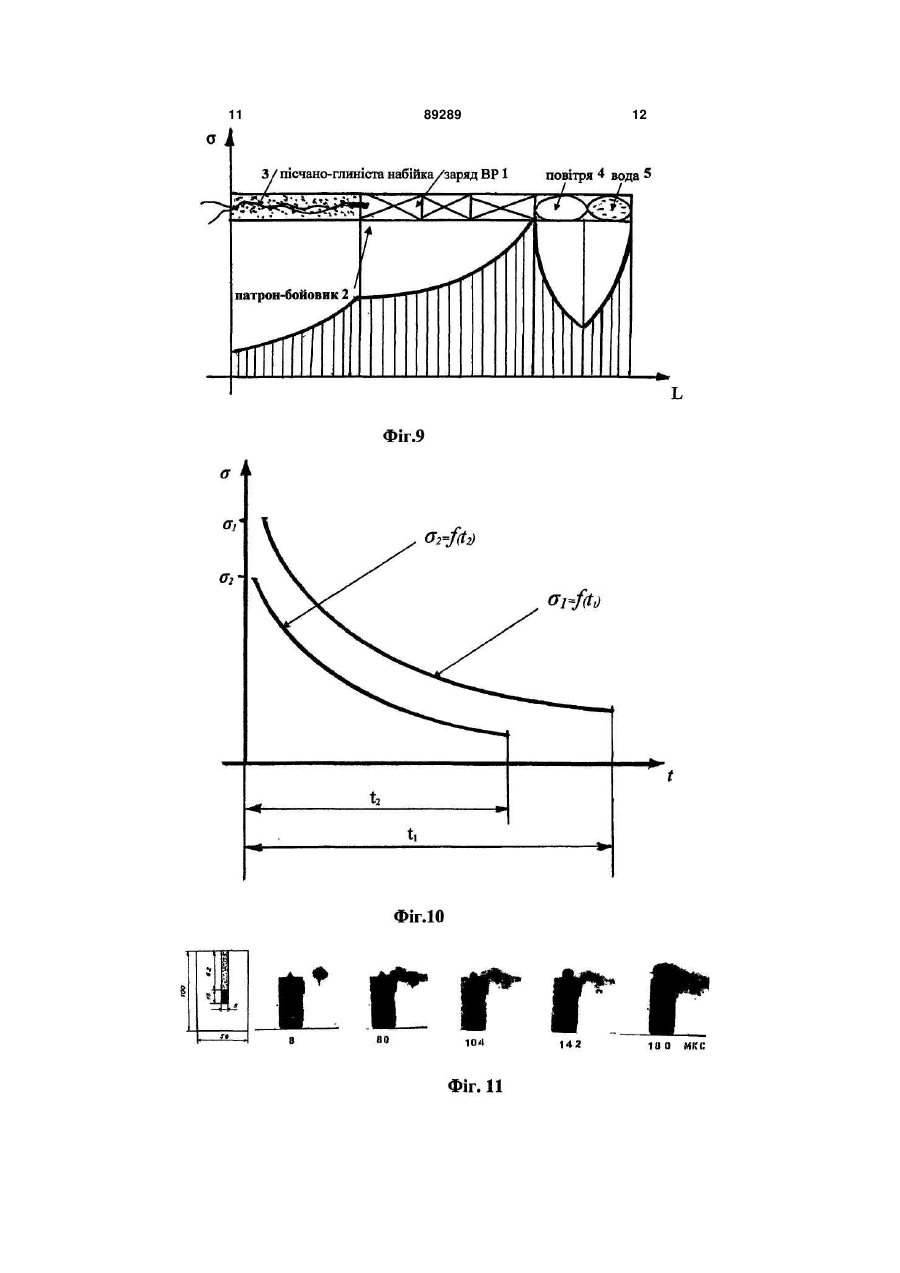

Спосіб відбивання напружених гірських порід, який містить буріння комплекту врубових, а навкруг них - периферійні ряди відбивних і оконтурюючих шпурів, заряджання врубових шпурів суцільними зарядами ВР, а відбивні і оконтурюючі шпури з водоповітряним проміжком зі сторони дна шпуру і герметизацією устя шпуру піщано-глинистою набійкою, послідовне підривання спочатку врубових, потім відбивних і оконтурюючих шпурових зарядів, який відрізняється тим, що попередньо в центрі виробки бурять компенсаційний шпур на глибину Винахід відноситься до гірничої промисловості і може бути використаний під час проведення виробок у масиві міцних напружених порід. Відомі способи відбивання гірських порід, які містять буріння врубових відбивних, оконтурюючих шпурів, заряджання частини відбивних та оконтурюючих шпурів зарядами ВР із водо-повітряною набійкою зі сторони дна шпуру, які чергуються зарядами суцільної конструкції, і врубових шпурів зарядами суцільної конструкції, послідовне підри вання спочатку врубових шпурів - потім відбивних та оконтурюючих шпурових зарядів [А.С. СССР №1780360, МКИ5 Е21С37/00. Способ отбойки напряженных горных пород. - 1990 - «ДСП»]. Недолік цих способів полягає в тому, що буріння шпурів вздовж забою виробки і відбивання порід підриванням зарядів ВР у врубових, відбійних та оконтурюючих шпурах під час його реалізації, не враховується характер перерозподілу напруженого стану масиву порід у забої виробки, lзах. =(0,6-0,7)h, потім по колу радіусом r=(0,15-0,2)h і на глибину l1 =(0,25-0,3)h бурять західки, рівну шпури першого ярусу прямого східчастого призматичного врубу, навкруг першого ярусу бурять шпу lзах. - довжина західки, lнаб. - довжина набійки, lВР - довжина заряду ВР, b - відстань між рядами шпурів, l1 , l 2 - довжина шпурів відповідно 1-го і 2 (19) UA го ярусів. (13) 0,8) lВР , сформовані заряди комутують в групи і разом підривають в один прийом з уповільненням у кожній групі зарядів, починаючи з врубових зарядів першого, другого ярусу, потім центрального компенсаційного шпуру, при цьому як набійку у врубових шпурах використовують твердіючу суміш (РТС), яка розширюється, де h - висота виробки, 89289 lнаб. =(0,6 (11) зують твердіючою набійкою довжиною C2 ри другого ярусу глибиною l 2 =(0,5-0,6)h на відстані між рядами, рівній b=(0,1-0,15)h, а відбивні і оконтурюючі - навкруг врубових шпурів на глибину (0,45-0,55)h і на однаковій відстані між рядами, причому устя врубових шпурових зарядів гермети 3 89289 4 заряджання відбійних шпурових зарядів з водона заряду ВР, b - відстань між рядами шпурів, І1, І2 повітряним проміжком в донній частині, а іншій - довжина шпурів відповідно 1-го і 2-го ярусів. частині забою - перемежованих зарядами суцільВ запропонованому способі підвищення ефекної конструкції з водоповітряним проміжком і гертивності відбійки напружених гірських порід в забої метизацією устя шпурових зарядів піщановиробки і технічний результат досягається через глинистою набійкою, знижує ефективність відбиврахування характеру розподілу і зон максимальвання напружених гірських порід, а саме: коефіціних і мінімальних значень розтяжних і стискаючих єнт використання шпурів (КВШ), зростання обсягу напружень в масиві порід, бурінням і підриванням бурових робіт, пошкодження постійного кріплення, зарядів ВР прямого східчастого призматичного знижується безпечність ведення підривних робіт і врубу із центральним компенсаційним шпуром з підвищується тривалість прохідницького циклу. уповільненням, в зоні дії стискаючих напружень за В основу винаходу поставлена задача удоскоходом проведення виробки, починаючи із зарядів налення способу відбивання напружених гірських 1-го, 2-го ярусу і компенсаційного шпура, а інша порід, в якому за рахунок підривання з уповільненчастина забою - зарядами ВР із водо-повітряною ням зарядів прямого східчастого призматичного набійкою в донній частини шпура в зоні дії розтяжврубу в зоні дії стискаючих напружень, починаючи них напружень. Виконання перелічених заходів із зарядів першого, другого ярусу і центрального веде до збільшення глибини і об'єму врубової покомпенсаційного шпура, а в іншій частині забою - в рожнини за ходом проведення виробки, який утвозоні дії розтяжних напружень - підриванням в перюється підриванням врубових зарядів ВР із нариферійних рядах відбійних і оконтурюючих шпубійкою з твердіючих матеріалів [Заявка на патент рів зарядів ВР з водо-повітряною набійкою в донУкраїни №а200709707, МКВ Ε21F15/00, ній частині шпура і герметизацією устя піщаноΕ21D21/00; заявл. 28.08.2007р. Сполука твердіюглинистоюнабійкою, а врубових шпурів - твердіючої суміші для набійки свердловинних зарядів / чою набійкою, досягається ефективність відбиванБулат А.Ф., Перепелиця В.Г., Іщенко К.С. та ін.], а ня породи в забої виробки і, як наслідок - збільзниження заколів і навісів на поверхні забою - зашення глибини і об'єму врубової порожнини в зоні рядів ВР з водоповітряним проміжком в донній дії стискаючих напружень за ходом проведення частині шпуру, устя яких герметизується піщановиробки, спроможність руйнування порід до проекглинистою набійкою, зі збільшенням числа ступетного перерізу виробки і через це - підвищення нів уповільнення в цій групі зарядів. швидкості проходки виробки, безпечності робіт На Фіг.1 представлена схема поперечного, шляхом усунення заколів і навісів на поверхні заФіг.2 - поздовжнього перерізу забою виробки з бою, ККД вибуху і КВШ, поліпшення якості дроброзміщенням врубових, відбійних, допоміжних і лення порід, зниження питомої витрати ВР, 31% оконтурюючих шпурів, епюрою розподілу напрутривалості прохідницького циклу, обсягу бурових жень на поверхні забою і черговості підривання, робіт, і тим самим - підвищення продуктивності Фіг.3 схема прямого східчастого призматичного вантажно-транспортних засобів. врубу із центральним компенсаційним шпуром; Поставлена задача вирішується тим, що у Фіг.4-7 - конструкції шпурових зарядів; Фіг.8, 9 способі відбивання напружених гірських порід, представлена схема розповсюдження фронту який містить буріння комплекта врубових, а навкударної хвилі вздовж шпура L від вибуху заряду руг них - периферійні ряди відбивних і оконтурююВР, де σ - девіатор напруження: Фіг.8 із набійкою чих шпурів, заряджання врубових шпурів суцільРТС; Фіг. 9 з водо-повітряною набійкою в донній ними зарядами ВР, а відбивні і оконтурюючі шпури частині шпура і герметизацією устя піщаноз водоповітряним проміжком зі сторони дна шпура глинистою набійкою; Фіг.10 - представлений хараі герметизацією устя шпура піщано-глинистою нактер зміни амплітуди хвилі напружень σ від тривабійкою, послідовне підривання спочатку врубових, лості імпульсу t при підриванні заряду ВР: σ1=f(t1) потім відбійних і оконтурюючих шпурових зарядів, із набійкою PTC; σ2=f(t2) - з водо-повітряною набійзгідно винаходу, спочатку в центрі виробки бурять кою в донній частині шпуру і герметизацією устя компенсаційний шпур на глибину заходки рівній піщано-глинистою набійкою; на Фіг.11, 12 предстаІзах.=(0,6-0,7)h, потім по колу радіусом r=(0,15-0,2)h влена кінограма початку вилітання набійки зі стаі на глибину l1=(0,25-0,3)h бурять шпури першого левої мортири від вибуху заряду ВР: Фіг.11 із наярусу прямого східчастого призматичного вруба, бійкою РТС; Фіг.12 з водо-повітряною набійкою в навкруг першого ярусу бурять шпури другого ярусу донній частині шпура; Фіг.13 - представлені осциглибиною l2=(0,5-0,6)h на відстані між рядами рівлограми амплітуди і тривалості хвиль напружень ним b=(0,1-0,15)h, а відбивні і оконтурюючі - навквід вибуху заряду ВР із набійкою з твердіючих маруг врубових шпурів на глибину (0,45-0,55)h і на теріалів на відносній відстані рівній 8-20r0 від однаковій відстані між рядами, причому устя вруцентру заряду. бових шпурових зарядів герметизують твердіючою Спосіб відбивання напружених гірських порід набійкою довжиною lнаб.=(0,6-0,8)ІВР, сформовані реалізується в такій послідовності. В масиві гірсьзаряди комутують у групи і разом підривають в ких порід, в місті спорудження горизонтальної гіродин прийом з уповільненням в кожній групі заряничої виробки, згідно паспорта БВР, на поверхні дів, починаючи із врубових зарядів першого, друзабою (див. Фіг.1-7) бурильною установкою БУР-2 гого ярусу, потім центрального компенсаційного буряться шпури діаметром 43мм, починаючи з шпура, при цьому, в якості набійки у врубових центрального компенсаційного шпура (1), в зоні дії шпурах використовують твердіючу суміш (РТС), максимальних стискаючих напружень (2) [Миндели яка розширується, де h - висота виробки, Ізах. - доЭ.О., Вайнштейн Л.А., Демчук П.А. Взрывные равжина заходки, Інаб. - довжина набійки, ІВР - довжиботы на глубоких горизонтах шахт. - Донецк: Дон 5 89289 6 басе, 1971. - С.5-15, 24-29, 49-71] і на глибину завилітання набійки зі шпура, які наочно представходки рівній Ізax.=(0,6-0,7)h. Потім навкруг компенлені на кінограмах процесу і осцилограмах хвиль саційного шпура (1) бурять шпури прямого східчанапружень в діапазоні відносних відстаней, рівним стого призматичного врубу, починаючи зі шпурів 8-20r0 від центру заряду (див. Фіг.11-13). першого ярусу (2-5) (див. Фіг.3), по колу радіусом Спосіб відбивання напружених гірських порід r=(0,15-0,2)h і на глибину l1=(0,25-0,3)h, (див. Фіг.6), здійснюється наступним чином. У підготовленому а навкруг першого ярусу бурять шпури другого забої горизонтальної гірничої виробки (див. Фіг.12 ярусу (6-9) (див. Фіг.3) глибиною І2=(0,5-0,6)h (див. 7) перерізом, наприклад, 18,0м , на гор. 1200м, яка Фіг.5) на відстані між рядами рівній b=(0,1-0,15)h. проводиться по міцних напружених породах, предНа іншій частині забою, в зоні дії розтяжних наставлених піщаниками, піщанистими сланцями із пружень (3) (див. Фіг.2), навкруг врубових шпурів, міцністю за шкалою М. Протодяконова f=8-10, бурять допоміжні, відбивні і оконтурюючі шпури на здійснюють зарядку шпурів прямого східчастого глибину рівну І=(0,45-0,55)h (див. Фіг.2 і Фіг.7) і на призматичного врубу і допоміжних, відбивних та однаковій відстані між рядами. У врубових шпурах оконтурюючих шпурів патронованою ВР (1) (див. формують заряди ВР суцільної конструкції (див. Фіг.1-7), наприклад, аммоніт скельний №1, який Фіг.4-7), розміщуючи в них патроновану ВР (1), набійником досилають у шпури по всьому перерізу наприклад, аммоніт скельний №1, встановлюють забою, починаючи із врубових шпурових зарядів патрон-бойовик (2), а устя герметизують твердію(див. Фіг.3). Устя врубових шпурів герметизують чою набійкою (3) довжиною lнаб.=(0,6-0,8)lВР. Допотвердіючою набійкою (3) (див. Фіг.4-6, шпури 1-9), міжні, відбійні і оконтурюючі шпури заряджають ВР а в допоміжних, відбивних і оконтурюючих шпурах (1) з водо (4) і повітряною (5) набійкою у торці (див. Фіг.7, шпури 10-47) формують заряди ВР (1) шпура і герметизують устя піщано-глинистою наз водо-повітряною набійкою, розміщуючи в донній бійкою (3) довжиною не менше 0,5м. Ініціювання частині шпурів ампули з повітрям (5) і водою (4). В зарядів здійснюють патроном-бойовиком (2), зназаряджених шпурах встановлюють патрон-бойовик рядженого з патронованої ВР, наприклад, аммоніт (2), заряджений із патрону аммоніта скельного №1 скельний №1 і капсуля-детонатора миттєвого, типу і капсуля-детонатора миттєвого, типу ЕДКЗ-ОП, ЕДКЗ-ОП, короткоуповільненого, типу ЕДКЗ і упокороткоуповільненого, типу ЕДКЗ і уповільненого, вільненого, типу ЕДЗД дії. Сформовані заряди типу ЕДЗД дії, а устя герметизують набійкою (3). комутують в групи і підривають в один прийом з Потім заряди комутують у групи і підривають їх з уповільненням, починаючи зі шпурових зарядів уповільненням, починаючи зі шпурових зарядів першого, другого ярусу і компенсаційного шпура першого, другого ярусу і компенсаційного шпура, після тужавіння набійки у врубових шпурах. Підрипісля тужавіння набійки у врубових шпурах. вання зарядів ВР у прямому східчастому призмаВідбивання массиву гірських порід у забої витичному врубі дозволить сформувати врубову поробки (див. Фіг.1-3) ведуть в один прийом, почирожнину в центральній частині виробки в зоні наючи із врубових зарядів 1-го ярусу. Першими максимальних стискаючих напружень (2) (див. ініціюють заряди у шпурах (2-5), потім з уповільФіг.2) на всю довжину заходки і тим самим перененням 60мс шпурові заряди (6-9) II -го ярусу, а з розподілити характер і значення цих напружень уповільненням 80мс - заряд у компенсаційному переміщенням максимуму підпорного тиску у глишпурі (1). І на останок ініціюють заряди відбивних, бину массиву [Миндели Э.О., Вайнштейн Л.А., допоміжних і оконтурюючих шпурів (див. фіг. 7, Демчук П.А. Взрывные работы на глубоких горишпури 10-47) із 7-ма ступенями уповільнень. Після зонтах шахт. - Донецк: Донбасе, 1971. - С.13-15; подавання ініціюючого імпульсу патрону-бойовику Ефремов Э.И., Денисенко А.Н. Исследование вли(2) на поверхні заряду ВР (див. Фіг.8, 9), послідовяния расположения врубовых зарядов в различно, починаючи зі шпурових зарядів (2-9), формуных денапряженных зонах забоев выработок, проється фронт детонаційної, а за нею і ударної водимых по песчаникам, на показатели взрыва // хвиль, який рухається вздовж колонки заряду до Геомеханика управления состоянием напряженноторця шпуру. Після ініціювання заряду в шпурі (1) го газонасыщенного массива: Сб. научн. тр. ИГТМ. (див. Фіг.3, 4) у врубі здійснюється руйнування - К.: Наук, думка, 1985. - С.114-117], а підриванням порід на довжину заходки і винос її у забій виробу допоміжних, відбійних і оконтурюючих шпурах ки. Потім, на щойно створену поверхню з уповільзарядів ВР з водо-повітряним проміжком (див. ненням ініціюють заряди у відбивних, допоміжних і Фіг.7), в зоні дії розтяжних напружень (3) (див. оконтурюючих шпурах, формуючи виробку до проФіг.2), змінити напрямок і перерозподілити більшу ектного перерізу. Зруйнована таким чином гірська частину енергії ударної повітряної хвилі (УПХ) порода рівномірно розміщується на ґрунті виробки, вздовж колонки заряду з торцевої частини шпура яка за допомогою вантажно-транспортних засобів на бокові стінки, зменшивши утворення заколів и подається до акумулюючого бункеру, завантажунавісів як у масиві порід, так і на поверхні забою ється у вагони і видається на денну поверхню. [Гурин А.А. Управление ударными воздушными Застосування запропонованого способу відбиволнами при взрывных работах. - М.: Недра, 1978. вання напружених гірських порід, в якому під час - С.15]. Згідно з експериментальними даними підривання зарядів в прямому східчастому призпредставленим на Фіг.8-13, застосування у врубоматичному врубі із компенсаційним шпуром, а у вих шпурах для герметизації устя його набійки відбивних, допоміжних і оконтурюючих шпурах РТС дозволяє збільшити у 2-2,5 рази амплітуду і зарядів з водо-повітряною набійкою у донній частривалість хвиль напружень (див. Фіг.10), характер тині шпуру, дозволить збільшити глибину і об'єм і чисельні значення розповсюдження фронту удаврубової порожнини, посування забою за одне рної хвилі вздовж шпура (див. Фіг.8-9), початок підривання і, як наслідок, підвищення швидкості 7 89289 8 проходки виробок, ефективності підривання зарявиробки, зниження питомої витрати ВР, ЗП, обсягу дів ВР у врубових шпурах, якості дроблення порід, бурових робіт, і тим самим - поліпшення ефективККД вибуху і КВШ, безпеки ведення вибухових ності роботи вантажно-транспортних засобів. робіт через зменшення заколів і навісів у забої 9 89289 10 11 89289 12 13 Комп’ютерна верстка А. Рябко 89289 Підписне 14 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for breakage of stressed rocks

Автори англійською

Chernai Anatolii Volodymyrovych, Ischenko Oleksii Kostiantynovych

Назва патенту російською

Способ отбивки напряженных горных пород

Автори російською

Чернай Анатолий Владимирович, Ищенко Алексей Константинович

МПК / Мітки

МПК: E21C 37/00, F42D 3/04, E21D 9/00
