Гідравлічний мембранний виконавчий механізм двосторонньої дії

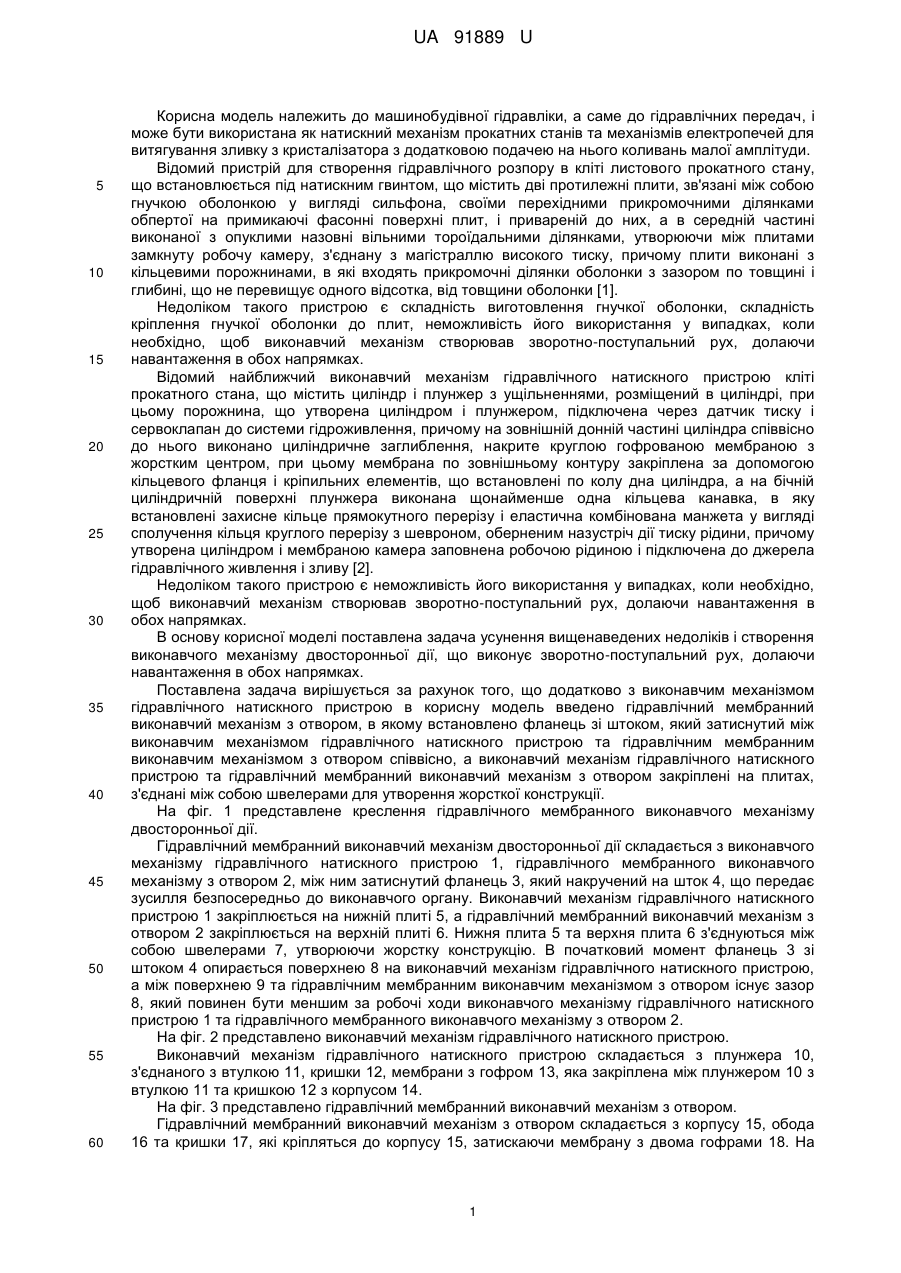

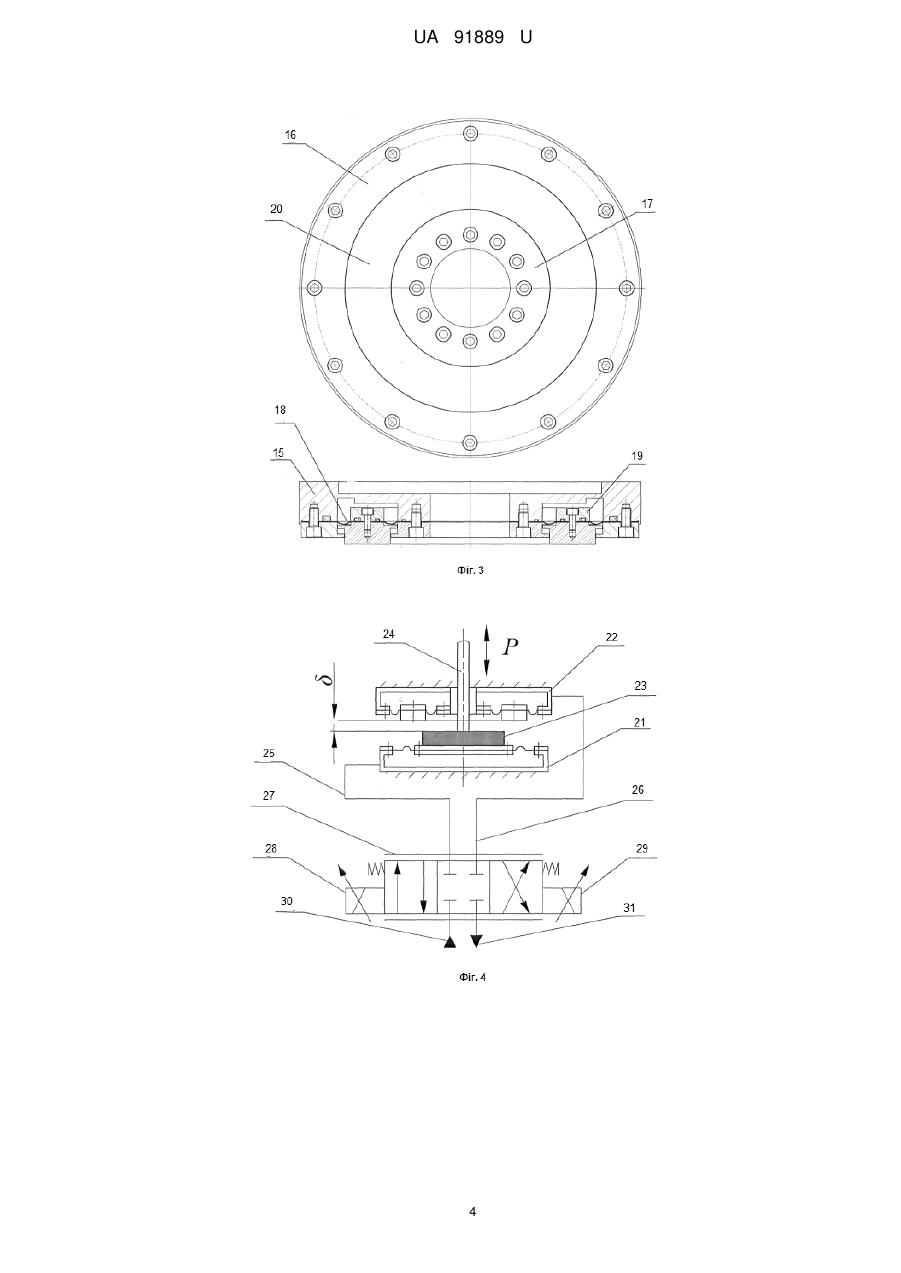

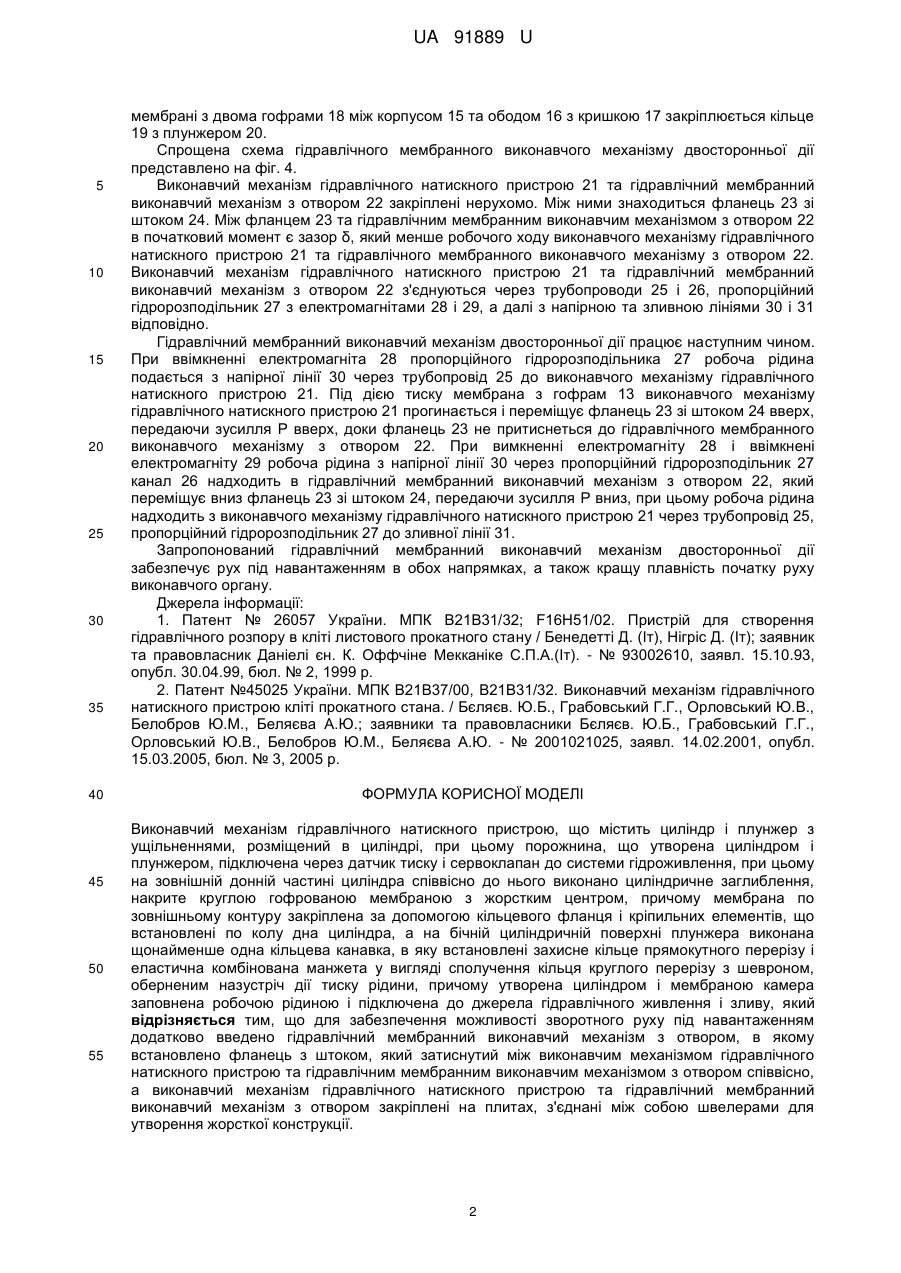

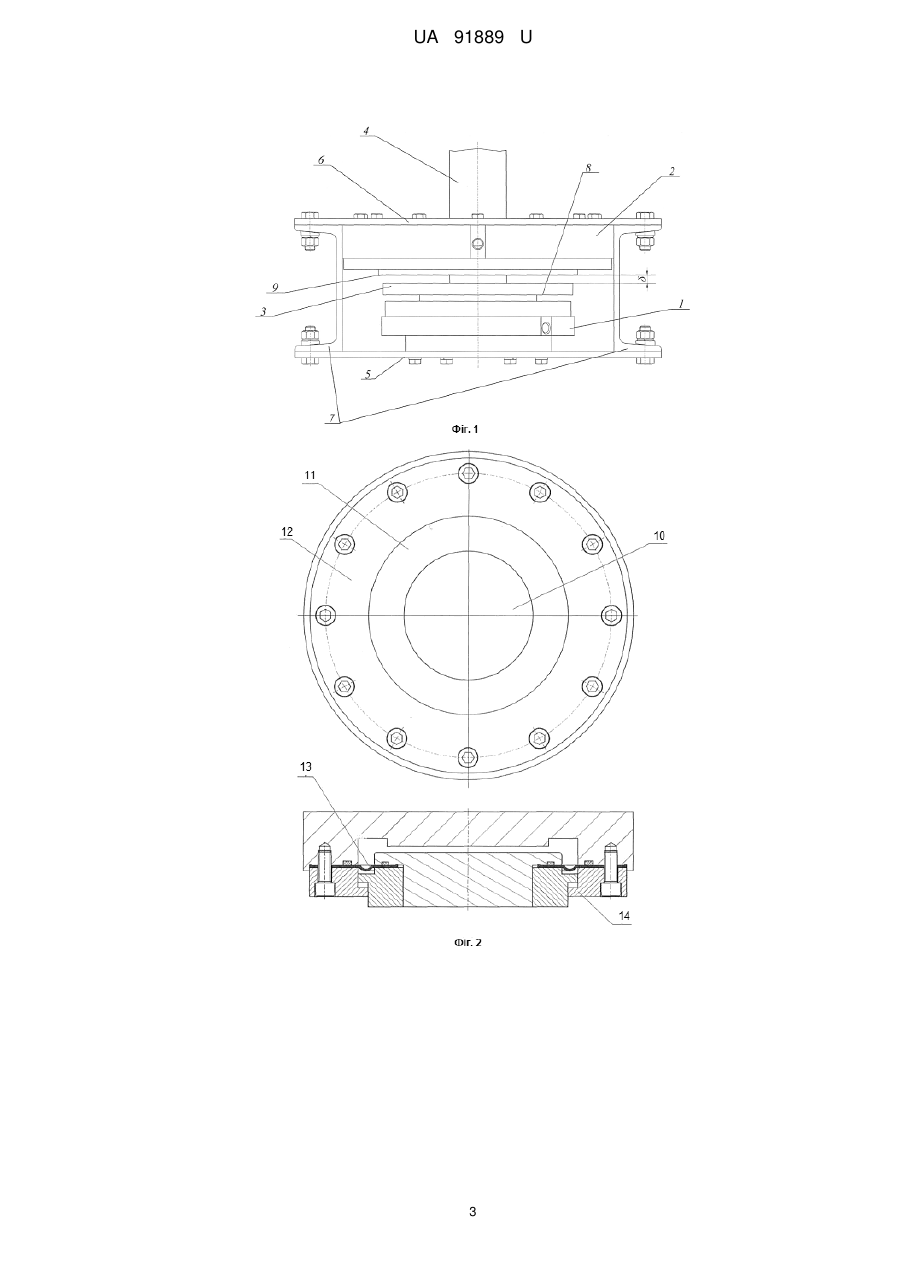

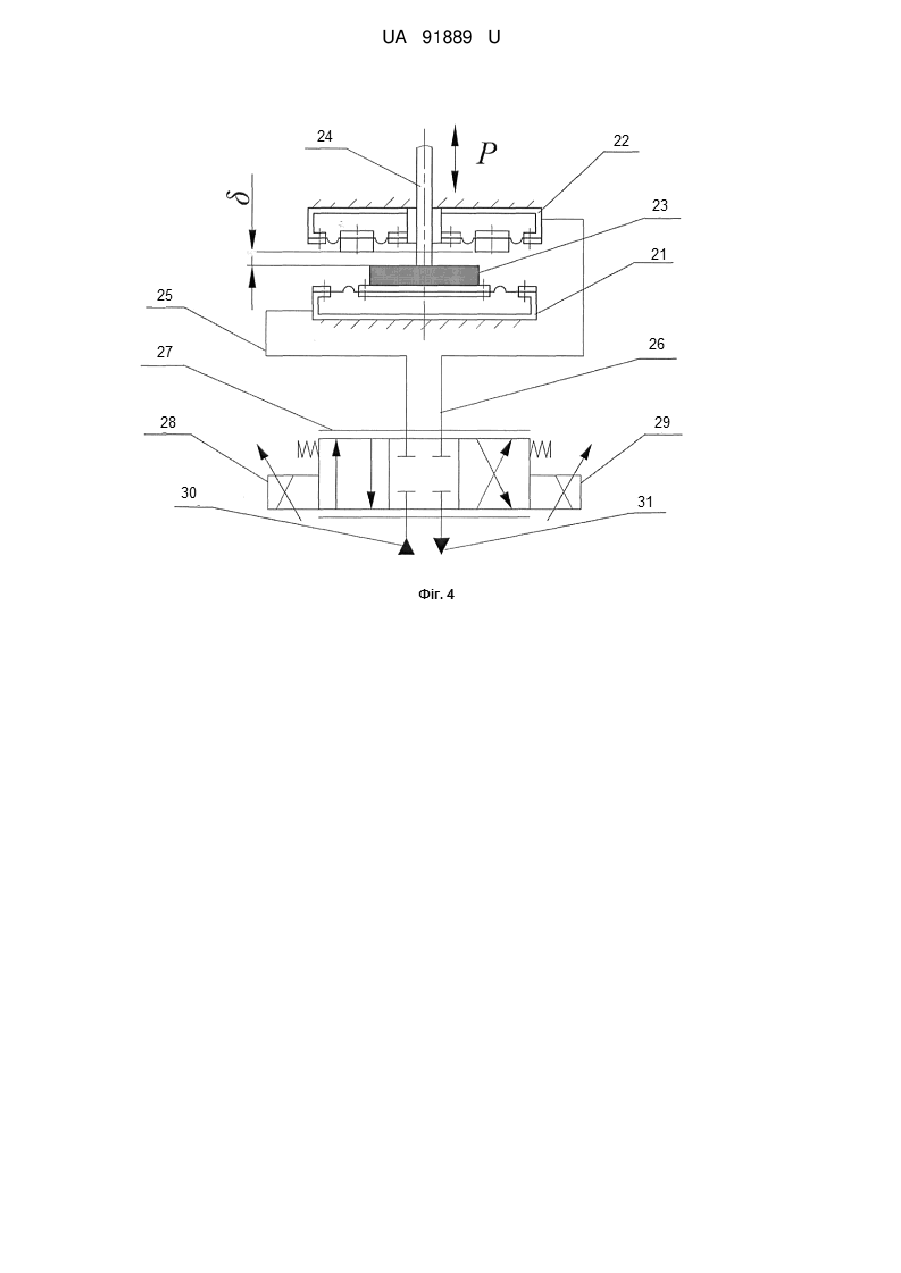

Реферат: Виконавчий механізм гідравлічного натискного пристрою містить циліндр, в якому розміщений плунжер з ущільненнями. Порожнина, що утворена циліндром і плунжером, підключена через датчик тиску і сервоклапан до системи гідроживлення. На зовнішній донній частині циліндра співвісно до нього виконано циліндричне заглиблення, накрите круглою гофрованою мембраною з жорстким центром. Мембрана по зовнішньому контуру закріплена за допомогою кільцевого фланця і кріпильних елементів, що встановлені по колу дна циліндра, а на бічній циліндричній поверхні плунжера виконана щонайменше одна кільцева канавка, в яку встановлені захисне кільце прямокутного перерізу і еластична комбінована манжета у вигляді сполучення кільця круглого перерізу з шевроном, оберненим назустріч дії тиску рідини. Утворена циліндром і мембраною камера заповнена робочою рідиною і підключена до джерела гідравлічного живлення і зливу. Додатково введено гідравлічний мембранний виконавчий механізм з отвором, в якому встановлено фланець з штоком, який затиснутий між виконавчим механізмом гідравлічного натискного пристрою та гідравлічним мембранним виконавчим механізмом з отвором співвісно. Виконавчий механізм гідравлічного натискного пристрою та гідравлічний мембранний виконавчий механізм з отвором закріплені на плитах, з'єднані між собою швелерами для утворення жорсткої конструкції. UA 91889 U (54) ГІДРАВЛІЧНИЙ МЕМБРАННИЙ ВИКОНАВЧИЙ МЕХАНІЗМ ДВОСТОРОННЬОЇ ДІЇ UA 91889 U UA 91889 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудівної гідравліки, а саме до гідравлічних передач, і може бути використана як натискний механізм прокатних станів та механізмів електропечей для витягування зливку з кристалізатора з додатковою подачею на нього коливань малої амплітуди. Відомий пристрій для створення гідравлічного розпору в кліті листового прокатного стану, що встановлюється під натискним гвинтом, що містить дві протилежні плити, зв'язані між собою гнучкою оболонкою у вигляді сильфона, своїми перехідними прикромочними ділянками обпертої на примикаючі фасонні поверхні плит, і привареній до них, а в середній частині виконаної з опуклими назовні вільними тороїдальними ділянками, утворюючи між плитами замкнуту робочу камеру, з'єднану з магістраллю високого тиску, причому плити виконані з кільцевими порожнинами, в які входять прикромочні ділянки оболонки з зазором по товщині і глибині, що не перевищує одного відсотка, від товщини оболонки [1]. Недоліком такого пристрою є складність виготовлення гнучкої оболонки, складність кріплення гнучкої оболонки до плит, неможливість його використання у випадках, коли необхідно, щоб виконавчий механізм створював зворотно-поступальний рух, долаючи навантаження в обох напрямках. Відомий найближчий виконавчий механізм гідравлічного натискного пристрою кліті прокатного стана, що містить циліндр і плунжер з ущільненнями, розміщений в циліндрі, при цьому порожнина, що утворена циліндром і плунжером, підключена через датчик тиску і сервоклапан до системи гідроживлення, причому на зовнішній донній частині циліндра співвісно до нього виконано циліндричне заглиблення, накрите круглою гофрованою мембраною з жорстким центром, при цьому мембрана по зовнішньому контуру закріплена за допомогою кільцевого фланця і кріпильних елементів, що встановлені по колу дна циліндра, а на бічній циліндричній поверхні плунжера виконана щонайменше одна кільцева канавка, в яку встановлені захисне кільце прямокутного перерізу і еластична комбінована манжета у вигляді сполучення кільця круглого перерізу з шевроном, оберненим назустріч дії тиску рідини, причому утворена циліндром і мембраною камера заповнена робочою рідиною і підключена до джерела гідравлічного живлення і зливу [2]. Недоліком такого пристрою є неможливість його використання у випадках, коли необхідно, щоб виконавчий механізм створював зворотно-поступальний рух, долаючи навантаження в обох напрямках. В основу корисної моделі поставлена задача усунення вищенаведених недоліків і створення виконавчого механізму двосторонньої дії, що виконує зворотно-поступальний рух, долаючи навантаження в обох напрямках. Поставлена задача вирішується за рахунок того, що додатково з виконавчим механізмом гідравлічного натискного пристрою в корисну модель введено гідравлічний мембранний виконавчий механізм з отвором, в якому встановлено фланець зі штоком, який затиснутий між виконавчим механізмом гідравлічного натискного пристрою та гідравлічним мембранним виконавчим механізмом з отвором співвісно, а виконавчий механізм гідравлічного натискного пристрою та гідравлічний мембранний виконавчий механізм з отвором закріплені на плитах, з'єднані між собою швелерами для утворення жорсткої конструкції. На фіг. 1 представлене креслення гідравлічного мембранного виконавчого механізму двосторонньої дії. Гідравлічний мембранний виконавчий механізм двосторонньої дії складається з виконавчого механізму гідравлічного натискного пристрою 1, гідравлічного мембранного виконавчого механізму з отвором 2, між ним затиснутий фланець 3, який накручений на шток 4, що передає зусилля безпосередньо до виконавчого органу. Виконавчий механізм гідравлічного натискного пристрою 1 закріплюється на нижній плиті 5, а гідравлічний мембранний виконавчий механізм з отвором 2 закріплюється на верхній плиті 6. Нижня плита 5 та верхня плита 6 з'єднуються між собою швелерами 7, утворюючи жорстку конструкцію. В початковий момент фланець 3 зі штоком 4 опирається поверхнею 8 на виконавчий механізм гідравлічного натискного пристрою, а між поверхнею 9 та гідравлічним мембранним виконавчим механізмом з отвором існує зазор 8, який повинен бути меншим за робочі ходи виконавчого механізму гідравлічного натискного пристрою 1 та гідравлічного мембранного виконавчого механізму з отвором 2. На фіг. 2 представлено виконавчий механізм гідравлічного натискного пристрою. Виконавчий механізм гідравлічного натискного пристрою складається з плунжера 10, з'єднаного з втулкою 11, кришки 12, мембрани з гофром 13, яка закріплена між плунжером 10 з втулкою 11 та кришкою 12 з корпусом 14. На фіг. 3 представлено гідравлічний мембранний виконавчий механізм з отвором. Гідравлічний мембранний виконавчий механізм з отвором складається з корпусу 15, обода 16 та кришки 17, які кріпляться до корпусу 15, затискаючи мембрану з двома гофрами 18. На 1 UA 91889 U 5 10 15 20 25 30 35 40 45 50 55 мембрані з двома гофрами 18 між корпусом 15 та ободом 16 з кришкою 17 закріплюється кільце 19 з плунжером 20. Спрощена схема гідравлічного мембранного виконавчого механізму двосторонньої дії представлено на фіг. 4. Виконавчий механізм гідравлічного натискного пристрою 21 та гідравлічний мембранний виконавчий механізм з отвором 22 закріплені нерухомо. Між ними знаходиться фланець 23 зі штоком 24. Між фланцем 23 та гідравлічним мембранним виконавчим механізмом з отвором 22 в початковий момент є зазор δ, який менше робочого ходу виконавчого механізму гідравлічного натискного пристрою 21 та гідравлічного мембранного виконавчого механізму з отвором 22. Виконавчий механізм гідравлічного натискного пристрою 21 та гідравлічний мембранний виконавчий механізм з отвором 22 з'єднуються через трубопроводи 25 і 26, пропорційний гідророзподільник 27 з електромагнітами 28 і 29, а далі з напірною та зливною лініями 30 і 31 відповідно. Гідравлічний мембранний виконавчий механізм двосторонньої дії працює наступним чином. При ввімкненні електромагніта 28 пропорційного гідророзподільника 27 робоча рідина подається з напірної лінії 30 через трубопровід 25 до виконавчого механізму гідравлічного натискного пристрою 21. Під дією тиску мембрана з гофрам 13 виконавчого механізму гідравлічного натискного пристрою 21 прогинається і переміщує фланець 23 зі штоком 24 вверх, передаючи зусилля Р вверх, доки фланець 23 не притиснеться до гідравлічного мембранного виконавчого механізму з отвором 22. При вимкненні електромагніту 28 і ввімкнені електромагніту 29 робоча рідина з напірної лінії 30 через пропорційний гідророзподільник 27 канал 26 надходить в гідравлічний мембранний виконавчий механізм з отвором 22, який переміщує вниз фланець 23 зі штоком 24, передаючи зусилля Р вниз, при цьому робоча рідина надходить з виконавчого механізму гідравлічного натискного пристрою 21 через трубопровід 25, пропорційний гідророзподільник 27 до зливної лінії 31. Запропонований гідравлічний мембранний виконавчий механізм двосторонньої дії забезпечує рух під навантаженням в обох напрямках, а також кращу плавність початку руху виконавчого органу. Джерела інформації: 1. Патент № 26057 України. МПК В21В31/32; F16Н51/02. Пристрій для створення гідравлічного розпору в кліті листового прокатного стану / Бенедетті Д. (Іт), Нігріс Д. (Іт); заявник та правовласник Даніелі єн. К. Оффчіне Мекканіке С.П.А.(Іт). - № 93002610, заявл. 15.10.93, опубл. 30.04.99, бюл. № 2, 1999 р. 2. Патент №45025 України. МПК В21В37/00, В21В31/32. Виконавчий механізм гідравлічного натискного пристрою кліті прокатного стана. / Бєляєв. Ю.Б., Грабовський Г.Г., Орловський Ю.В., Белобров Ю.М., Беляєва А.Ю.; заявники та правовласники Бєляєв. Ю.Б., Грабовський Г.Г., Орловський Ю.В., Белобров Ю.М., Беляєва А.Ю. - № 2001021025, заявл. 14.02.2001, опубл. 15.03.2005, бюл. № 3, 2005 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Виконавчий механізм гідравлічного натискного пристрою, що містить циліндр і плунжер з ущільненнями, розміщений в циліндрі, при цьому порожнина, що утворена циліндром і плунжером, підключена через датчик тиску і сервоклапан до системи гідроживлення, при цьому на зовнішній донній частині циліндра співвісно до нього виконано циліндричне заглиблення, накрите круглою гофрованою мембраною з жорстким центром, причому мембрана по зовнішньому контуру закріплена за допомогою кільцевого фланця і кріпильних елементів, що встановлені по колу дна циліндра, а на бічній циліндричній поверхні плунжера виконана щонайменше одна кільцева канавка, в яку встановлені захисне кільце прямокутного перерізу і еластична комбінована манжета у вигляді сполучення кільця круглого перерізу з шевроном, оберненим назустріч дії тиску рідини, причому утворена циліндром і мембраною камера заповнена робочою рідиною і підключена до джерела гідравлічного живлення і зливу, який відрізняється тим, що для забезпечення можливості зворотного руху під навантаженням додатково введено гідравлічний мембранний виконавчий механізм з отвором, в якому встановлено фланець з штоком, який затиснутий між виконавчим механізмом гідравлічного натискного пристрою та гідравлічним мембранним виконавчим механізмом з отвором співвісно, а виконавчий механізм гідравлічного натискного пристрою та гідравлічний мембранний виконавчий механізм з отвором закріплені на плитах, з'єднані між собою швелерами для утворення жорсткої конструкції. 2 UA 91889 U 3 UA 91889 U 4 UA 91889 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
