Спосіб з’єднання друкованої плати з несною конструкцією

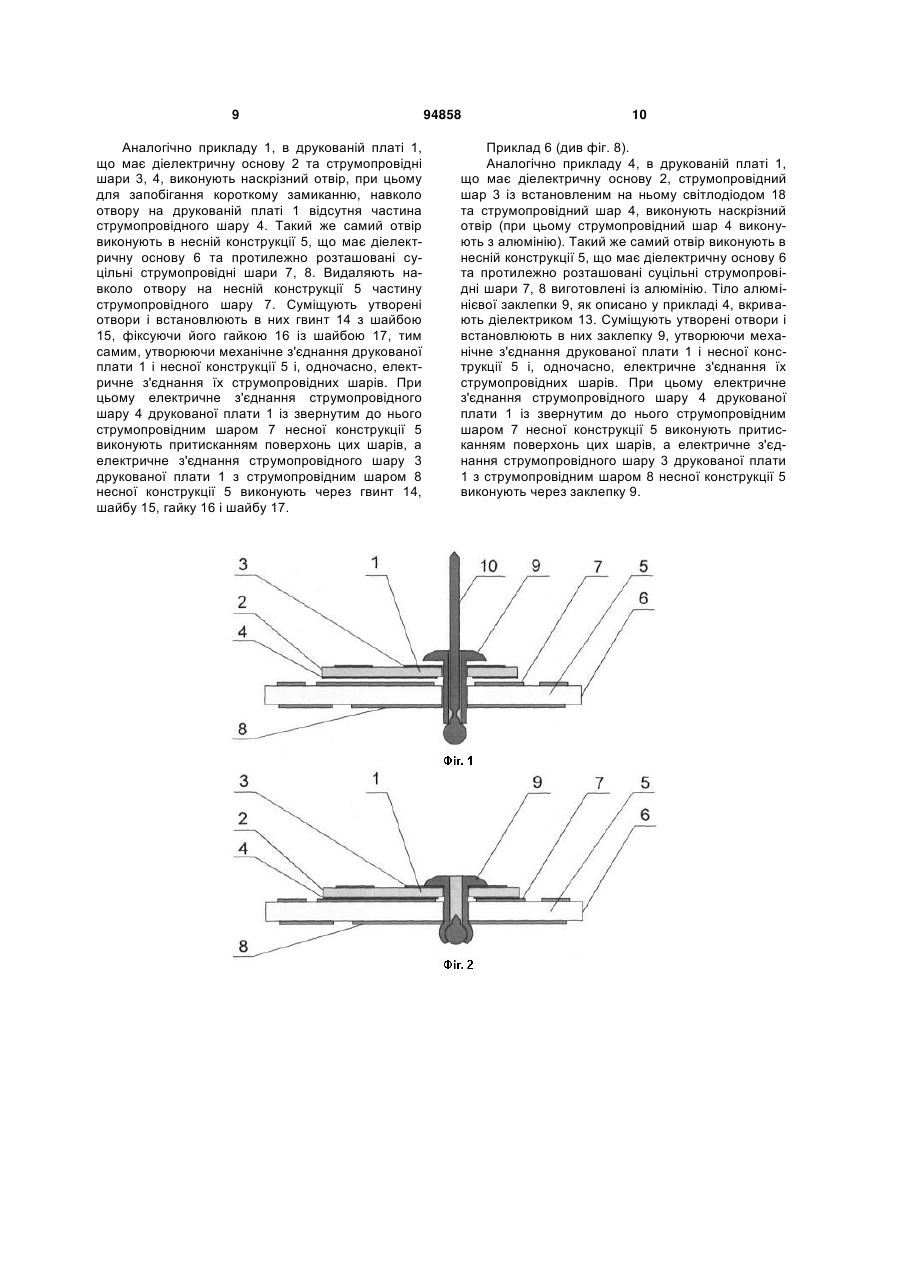

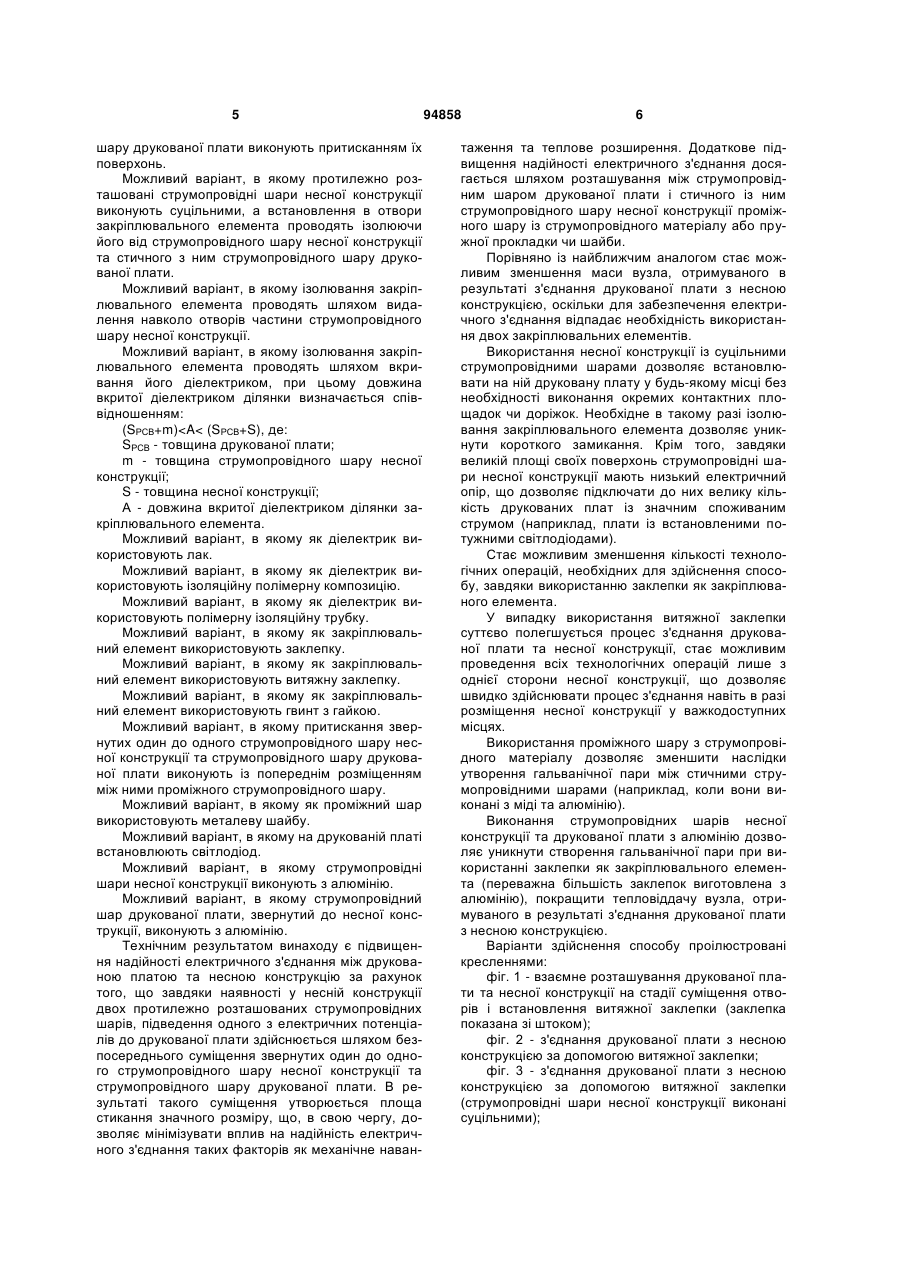

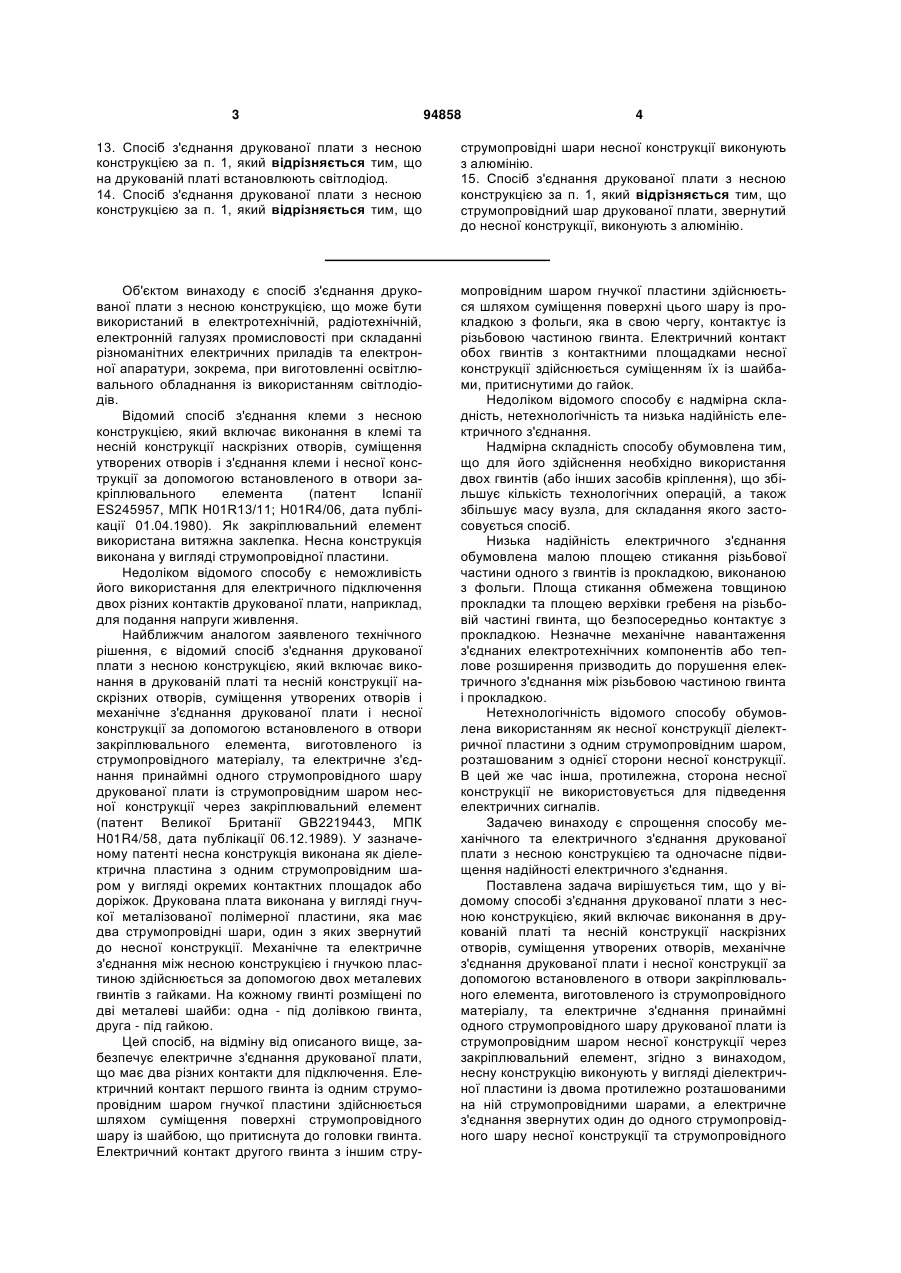

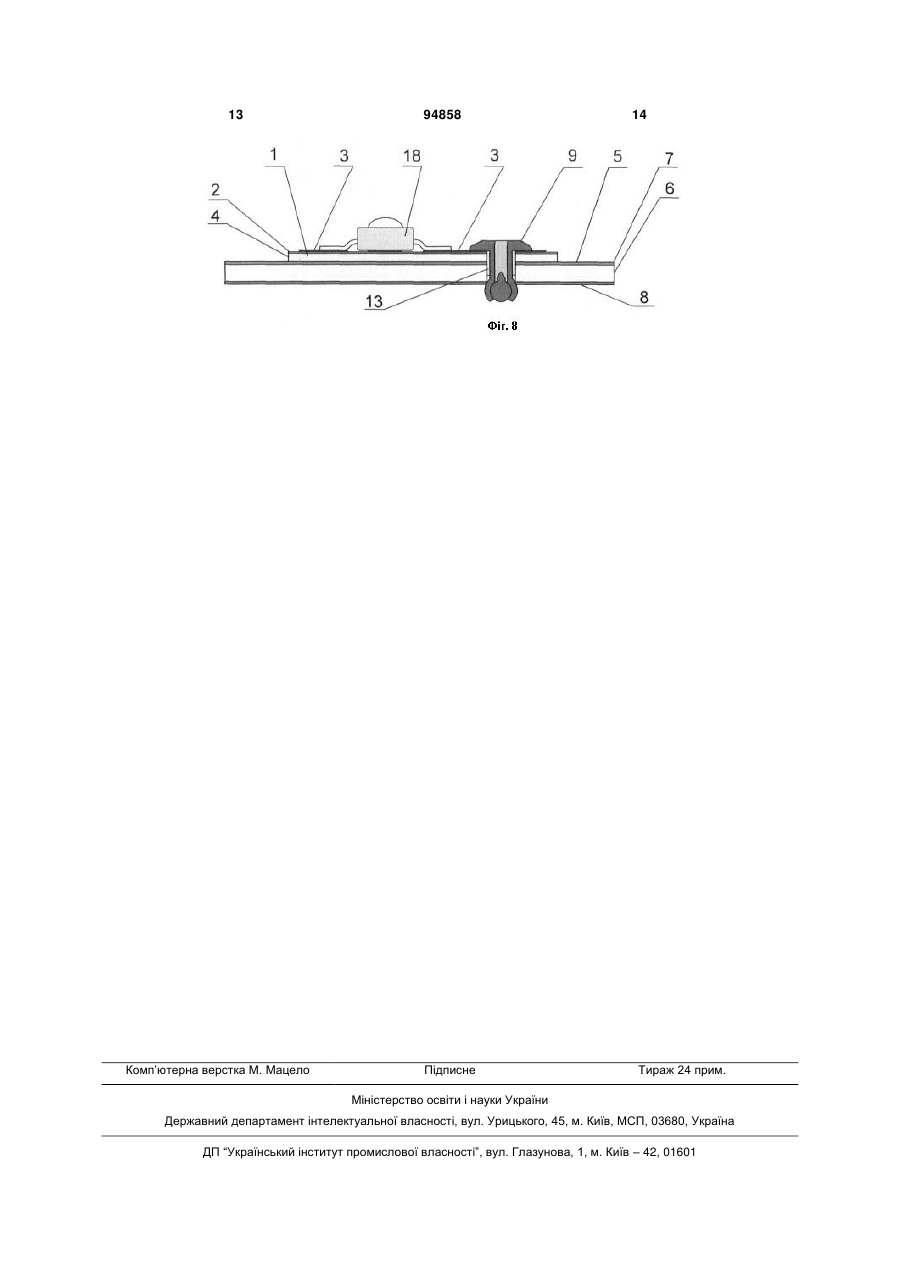

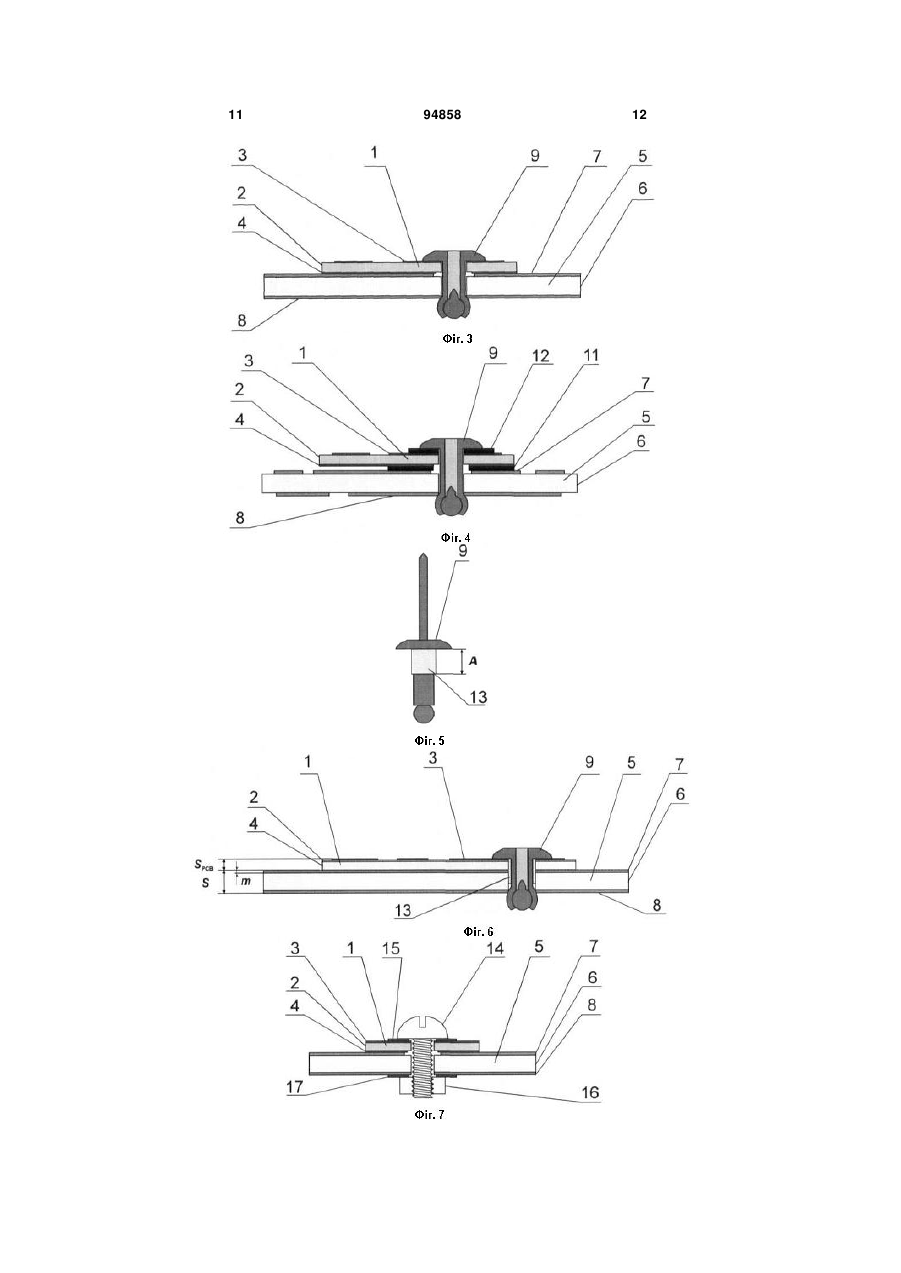

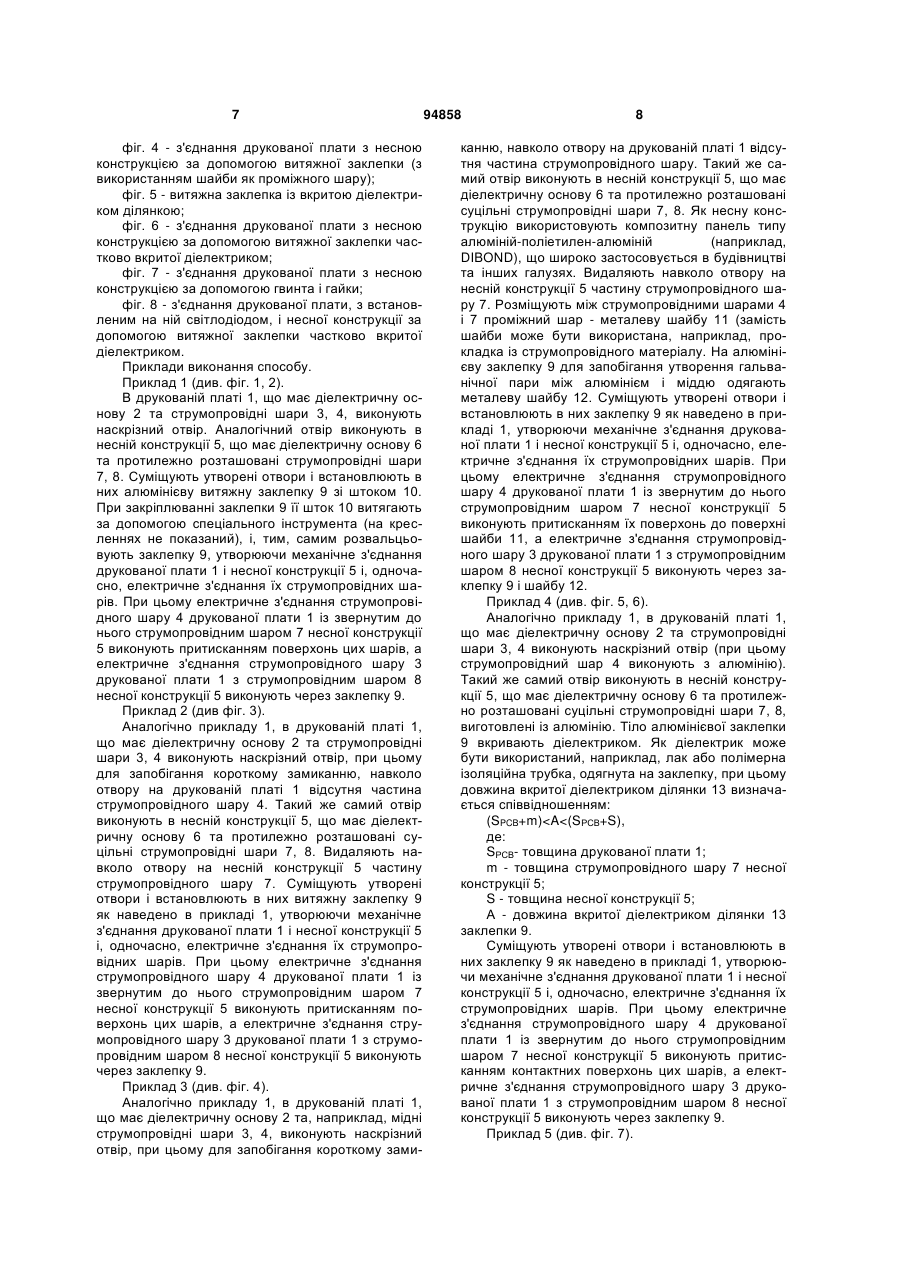

1. Спосіб з'єднання друкованої плати з несною конструкцією, який включає виконання в друкованій платі та несній конструкції наскрізних отворів, суміщення утворених отворів, механічне з'єднання друкованої плати і несної конструкції за допомогою встановленого в отвори закріплювального елемента, виготовленого із струмопровідного матеріалу, та електричне з'єднання принаймні одного струмопровідного шару друкованої плати із струмопровідним шаром несної конструкції через закріплювальний елемент, який відрізняється тим, що несну конструкцію виконують у вигляді діелектричної пластини із двома протилежно розташованими на ній струмопровідними шарами, а електричне з'єднання звернутих один до одного струмопровідного шару несної конструкції та струмопровідного шару друкованої плати виконують притисканням їх поверхонь. 2. Спосіб з'єднання друкованої плати з несною конструкцією за п. 1, який відрізняється тим, що протилежно розташовані струмопровідні шари несної конструкції виконують суцільними, а встановлення в отвори закріплювального елемента проводять ізолюючи його від струмопровідного шару несної конструкції та стичного з ним струмопровідного шару друкованої плати. 3. Спосіб з'єднання друкованої плати з несною конструкцією за п. 2, який відрізняється тим, що ізолювання закріплювального елемента проводять шляхом видалення навколо отворів частини струмопровідного шару несної конструкції. 4. Спосіб з'єднання друкованої плати з несною конструкцією за п. 2, який відрізняється тим, що ізолювання закріплювального елемента проводять 2 (19) 1 3 94858 4 13. Спосіб з'єднання друкованої плати з несною конструкцією за п. 1, який відрізняється тим, що на друкованій платі встановлюють світлодіод. 14. Спосіб з'єднання друкованої плати з несною конструкцією за п. 1, який відрізняється тим, що струмопровідні шари несної конструкції виконують з алюмінію. 15. Спосіб з'єднання друкованої плати з несною конструкцією за п. 1, який відрізняється тим, що струмопровідний шар друкованої плати, звернутий до несної конструкції, виконують з алюмінію. Об'єктом винаходу є спосіб з'єднання друкованої плати з несною конструкцією, що може бути використаний в електротехнічній, радіотехнічній, електронній галузях промисловості при складанні різноманітних електричних приладів та електронної апаратури, зокрема, при виготовленні освітлювального обладнання із використанням світлодіодів. Відомий спосіб з'єднання клеми з несною конструкцією, який включає виконання в клемі та несній конструкції наскрізних отворів, суміщення утворених отворів і з'єднання клеми і несної конструкції за допомогою встановленого в отвори закріплювального елемента (патент Іспанії ES245957, МПК H01R13/11; H01R4/06, дата публікації 01.04.1980). Як закріплювальний елемент використана витяжна заклепка. Несна конструкція виконана у вигляді струмопровідної пластини. Недоліком відомого способу є неможливість його використання для електричного підключення двох різних контактів друкованої плати, наприклад, для подання напруги живлення. Найближчим аналогом заявленого технічного рішення, є відомий спосіб з'єднання друкованої плати з несною конструкцією, який включає виконання в друкованій платі та несній конструкції наскрізних отворів, суміщення утворених отворів і механічне з'єднання друкованої плати і несної конструкції за допомогою встановленого в отвори закріплювального елемента, виготовленого із струмопровідного матеріалу, та електричне з'єднання принаймні одного струмопровідного шару друкованої плати із струмопровідним шаром несної конструкції через закріплювальний елемент (патент Великої Британії GB2219443, МПК H01R4/58, дата публікації 06.12.1989). У зазначеному патенті несна конструкція виконана як діелектрична пластина з одним струмопровідним шаром у вигляді окремих контактних площадок або доріжок. Друкована плата виконана у вигляді гнучкої металізованої полімерної пластини, яка має два струмопровідні шари, один з яких звернутий до несної конструкції. Механічне та електричне з'єднання між несною конструкцією і гнучкою пластиною здійснюється за допомогою двох металевих гвинтів з гайками. На кожному гвинті розміщені по дві металеві шайби: одна - під долівкою гвинта, друга - під гайкою. Цей спосіб, на відміну від описаного вище, забезпечує електричне з'єднання друкованої плати, що має два різних контакти для підключення. Електричний контакт першого гвинта із одним струмопровідним шаром гнучкої пластини здійснюється шляхом суміщення поверхні струмопровідного шару із шайбою, що притиснута до головки гвинта. Електричний контакт другого гвинта з іншим стру мопровідним шаром гнучкої пластини здійснюється шляхом суміщення поверхні цього шару із прокладкою з фольги, яка в свою чергу, контактує із різьбовою частиною гвинта. Електричний контакт обох гвинтів з контактними площадками несної конструкції здійснюється суміщенням їх із шайбами, притиснутими до гайок. Недоліком відомого способу є надмірна складність, нетехнологічність та низька надійність електричного з'єднання. Надмірна складність способу обумовлена тим, що для його здійснення необхідно використання двох гвинтів (або інших засобів кріплення), що збільшує кількість технологічних операцій, а також збільшує масу вузла, для складання якого застосовується спосіб. Низька надійність електричного з'єднання обумовлена малою площею стикання різьбової частини одного з гвинтів із прокладкою, виконаною з фольги. Площа стикання обмежена товщиною прокладки та площею верхівки гребеня на різьбовій частині гвинта, що безпосередньо контактує з прокладкою. Незначне механічне навантаження з'єднаних електротехнічних компонентів або теплове розширення призводить до порушення електричного з'єднання між різьбовою частиною гвинта і прокладкою. Нетехнологічність відомого способу обумовлена використанням як несної конструкції діелектричної пластини з одним струмопровідним шаром, розташованим з однієї сторони несної конструкції. В цей же час інша, протилежна, сторона несної конструкції не використовується для підведення електричних сигналів. Задачею винаходу є спрощення способу механічного та електричного з'єднання друкованої плати з несною конструкцією та одночасне підвищення надійності електричного з'єднання. Поставлена задача вирішується тим, що у відомому способі з'єднання друкованої плати з несною конструкцією, який включає виконання в друкованій платі та несній конструкції наскрізних отворів, суміщення утворених отворів, механічне з'єднання друкованої плати і несної конструкції за допомогою встановленого в отвори закріплювального елемента, виготовленого із струмопровідного матеріалу, та електричне з'єднання принаймні одного струмопровідного шару друкованої плати із струмопровідним шаром несної конструкції через закріплювальний елемент, згідно з винаходом, несну конструкцію виконують у вигляді діелектричної пластини із двома протилежно розташованими на ній струмопровідними шарами, а електричне з'єднання звернутих один до одного струмопровідного шару несної конструкції та струмопровідного 5 шару друкованої плати виконують притисканням їх поверхонь. Можливий варіант, в якому протилежно розташовані струмопровідні шари несної конструкції виконують суцільними, а встановлення в отвори закріплювального елемента проводять ізолюючи його від струмопровідного шару несної конструкції та стичного з ним струмопровідного шару друкованої плати. Можливий варіант, в якому ізолювання закріплювального елемента проводять шляхом видалення навколо отворів частини струмопровідного шару несної конструкції. Можливий варіант, в якому ізолювання закріплювального елемента проводять шляхом вкривання його діелектриком, при цьому довжина вкритої діелектриком ділянки визначається співвідношенням: (SРСВ+m)
