Індукційно-динамічний електродвигун циклічної дії

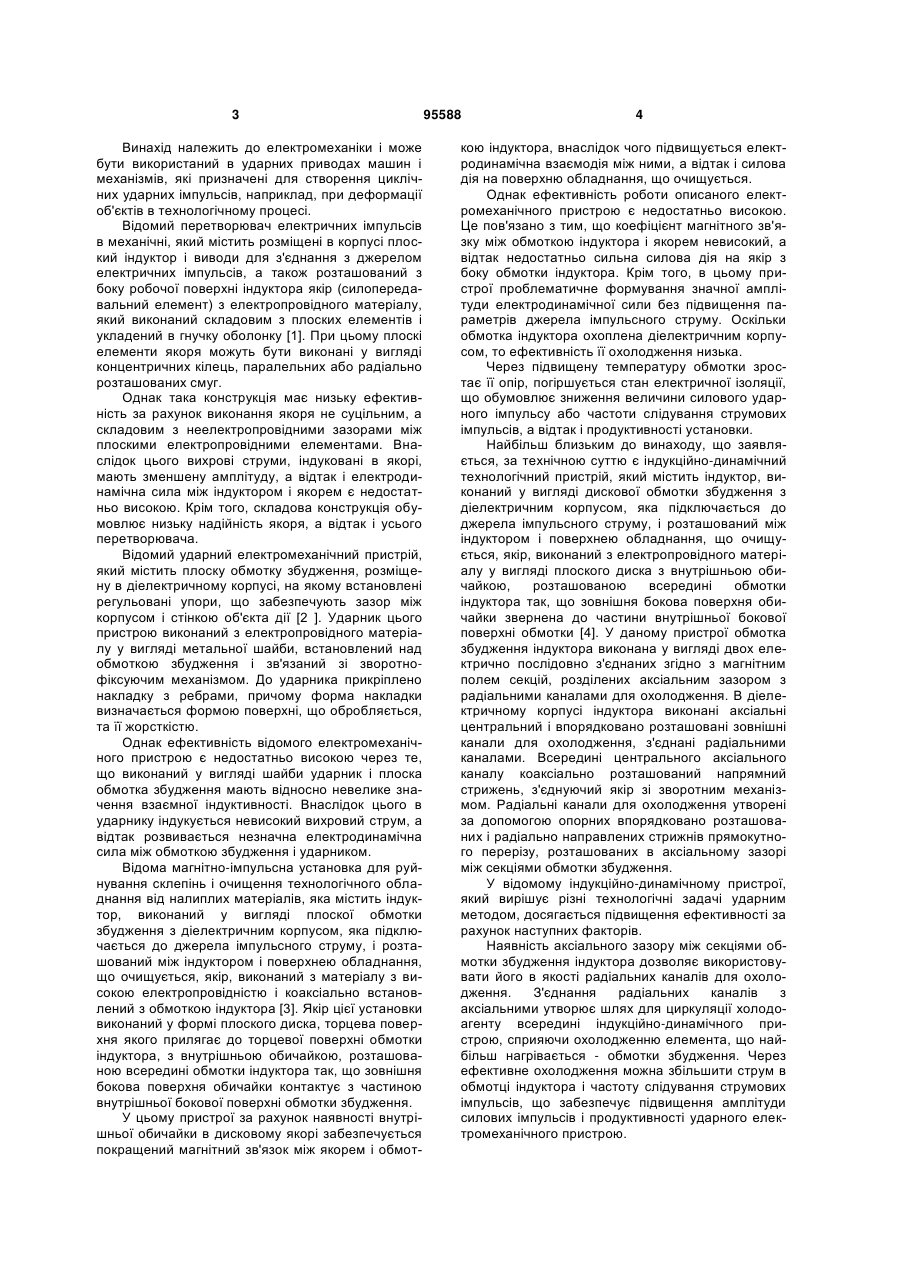

1. Індукційно-динамічний електродвигун циклічної дії, який містить коаксіально розташовані нерухомий індуктор, виконаний у вигляді дискової обмотки, яка підключена до джерела імпульсного струму, з діелектричним корпусом, який охоплює зовнішню бокову і плоску сторони обмотки, розташований суміжно з протилежною плоскою стороною обмотки індуктора рухомий якір, виконаний з електропровідного матеріалу у вигляді плоского диска, ударний елемент у формі диска, одна плоска сторона якого прилягає до суміжної поверхні якоря, а протилежна сторона з профільною поверхнею направлена у бік об'єкта дії, і охоплений центральними отворами обмотки індуктора, якоря і ударного елемента напрямний стрижень, що з'єднує ударний елемент зі зворотним механізмом, з'єднані між собою канали для охолодження, розташовані на плоскій стороні обмотки і в діелектричному корпусі, який відрізняється тим, що між корпусом і обмоткою індуктора розташований диск, навитий з трубки з внутрішнім каналом для охолодження, кінці якої з'єднані з охолоджуваль 2 (19) 1 3 Винахід належить до електромеханіки і може бути використаний в ударних приводах машин і механізмів, які призначені для створення циклічних ударних імпульсів, наприклад, при деформації об'єктів в технологічному процесі. Відомий перетворювач електричних імпульсів в механічні, який містить розміщені в корпусі плоский індуктор і виводи для з'єднання з джерелом електричних імпульсів, а також розташований з боку робочої поверхні індуктора якір (силопередавальний елемент) з електропровідного матеріалу, який виконаний складовим з плоских елементів і укладений в гнучку оболонку [1]. При цьому плоскі елементи якоря можуть бути виконані у вигляді концентричних кілець, паралельних або радіально розташованих смуг. Однак така конструкція має низьку ефективність за рахунок виконання якоря не суцільним, а складовим з неелектропровідними зазорами між плоскими електропровідними елементами. Внаслідок цього вихрові струми, індуковані в якорі, мають зменшену амплітуду, а відтак і електродинамічна сила між індуктором і якорем є недостатньо високою. Крім того, складова конструкція обумовлює низьку надійність якоря, а відтак і усього перетворювача. Відомий ударний електромеханічний пристрій, який містить плоску обмотку збудження, розміщену в діелектричному корпусі, на якому встановлені регульовані упори, що забезпечують зазор між корпусом і стінкою об'єкта дії [2 ]. Ударник цього пристрою виконаний з електропровідного матеріалу у вигляді метальної шайби, встановлений над обмоткою збудження і зв'язаний зі зворотнофіксуючим механізмом. До ударника прикріплено накладку з ребрами, причому форма накладки визначається формою поверхні, що обробляється, та її жорсткістю. Однак ефективність відомого електромеханічного пристрою є недостатньо високою через те, що виконаний у вигляді шайби ударник і плоска обмотка збудження мають відносно невелике значення взаємної індуктивності. Внаслідок цього в ударнику індукується невисокий вихровий струм, а відтак розвивається незначна електродинамічна сила між обмоткою збудження і ударником. Відома магнітно-імпульсна установка для руйнування склепінь і очищення технологічного обладнання від налиплих матеріалів, яка містить індуктор, виконаний у вигляді плоскої обмотки збудження з діелектричним корпусом, яка підключається до джерела імпульсного струму, і розташований між індуктором і поверхнею обладнання, що очищується, якір, виконаний з матеріалу з високою електропровідністю і коаксіально встановлений з обмоткою індуктора [3]. Якір цієї установки виконаний у формі плоского диска, торцева поверхня якого прилягає до торцевої поверхні обмотки індуктора, з внутрішньою обичайкою, розташованою всередині обмотки індуктора так, що зовнішня бокова поверхня обичайки контактує з частиною внутрішньої бокової поверхні обмотки збудження. У цьому пристрої за рахунок наявності внутрішньої обичайки в дисковому якорі забезпечується покращений магнітний зв'язок між якорем і обмот 95588 4 кою індуктора, внаслідок чого підвищується електродинамічна взаємодія між ними, а відтак і силова дія на поверхню обладнання, що очищується. Однак ефективність роботи описаного електромеханічного пристрою є недостатньо високою. Це пов'язано з тим, що коефіцієнт магнітного зв'язку між обмоткою індуктора і якорем невисокий, а відтак недостатньо сильна силова дія на якір з боку обмотки індуктора. Крім того, в цьому пристрої проблематичне формування значноїамплітуди електродинамічної сили без підвищення параметрів джерела імпульсного струму. Оскільки обмотка індуктора охоплена діелектричним корпусом, то ефективність її охолодження низька. Через підвищену температуру обмотки зростає її опір, погіршується стан електричної ізоляції, що обумовлює зниження величини силового ударного імпульсу або частоти слідування струмових імпульсів, а відтак і продуктивності установки. Найбільш близьким до винаходу, що заявляється, за технічною суттю є індукційно-динамічний технологічний пристрій, який містить індуктор, виконаний у вигляді дискової обмотки збудження з діелектричним корпусом, яка підключається до джерела імпульсного струму, і розташований між індуктором і поверхнею обладнання, що очищується, якір, виконаний з електропровідного матеріалу у вигляді плоского диска з внутрішньою обичайкою, розташованою всередині обмотки індуктора так, що зовнішня бокова поверхня обичайки звернена до частини внутрішньої бокової поверхні обмотки [4]. У даному пристрої обмотка збудження індуктора виконана у вигляді двох електрично послідовно з'єднаних згідно з магнітним полем секцій, розділених аксіальним зазором з радіальними каналами для охолодження. В діелектричному корпусі індуктора виконані аксіальні центральний і впорядковано розташовані зовнішні канали для охолодження, з'єднані радіальними каналами. Всередині центрального аксіального каналу коаксіально розташований напрямний стрижень, з'єднуючий якір зі зворотним механізмом. Радіальні канали для охолодження утворені за допомогою опорних впорядковано розташованих і радіально направлених стрижнів прямокутного перерізу, розташованих в аксіальному зазорі між секціями обмотки збудження. У відомому індукційно-динамічному пристрої, який вирішує різні технологічні задачі ударним методом, досягається підвищення ефективності за рахунок наступних факторів. Наявність аксіального зазору між секціями обмотки збудження індуктора дозволяє використовувати його в якості радіальних каналів для охолодження. З'єднання радіальних каналів з аксіальними утворює шлях для циркуляції холодоагенту всередині індукційно-динамічного пристрою, сприяючи охолодженню елемента, що найбільш нагрівається - обмотки збудження. Через ефективне охолодження можна збільшити струм в обмотці індуктора і частоту слідування струмових імпульсів, що забезпечує підвищення амплітуди силових імпульсів і продуктивності ударного електромеханічного пристрою. 5 95588 6 Центральний аксіальний канал, крім пропусПоставлена задача вирішується за рахунок токання холодоагенту, виконує функцію напрямного го, що в індукційно-динамічному електродвигуні елемента для якоря за допомогою фіксації з'єднациклічної дії, який містить коаксіально розташовані ного з ним напрямного стрижня за допомогою понерухомий індуктор, виконаний у вигляді дискової ристих прокладок або підшипників. обмотки, що підключається до джерела імпульсноПристрій-прототип має наступні недоліки. го струму, з діелектричним корпусом, який охопЦиркуляція холодоагенту здійснюється не салює зовнішню бокову і плоску сторони обмотки, мим індукційно-динамічним пристроєм, а під дією розташований суміжно з протилежною плоскою спеціального зовнішнього пристрою, наприклад, стороною обмотки індуктора рухомий якір, виконанасоса, що ускладнює конструкцію, підвищує варний з електропровідного матеріалу у вигляді плостість і знижує надійність пристрою в цілому. кого диска, ударний елемент у формі диска, одна Виконання обмотки індуктора у вигляді двох плоска сторона якого прилягає до суміжної поверсекцій, розділених аксіальним зазором, знижує хні якоря, а протилежна сторона з профільною магнітний зв'язок її з якорем за рахунок віддалення поверхнею направлена у бік об'єкта дії, і охоплеодної з секцій від якоря. В результаті зменшується ний центральними отворами обмотки індуктора, величина силового імпульсу, генерованого приякоря і ударного елемента напрямний стрижень, строєм. що з'єднує ударний елемент зі зворотним механіРадіальні канали для охолодження, утворені змом, з'єднані між собою канали для охолодження, за допомогою опорних і радіально направлених розташовані на плоскій стороні обмотки і в діелекстрижнів прямокутного перерізу, розташованих в тричному корпусі, у відповідності з винаходом, що аксіальному зазорі між секціями обмотки збудженпропонується, між корпусом і обмоткою індуктора ня, призводять до того, що площа поперечного розташований диск, навитий з трубкиіз внутрішнім перерізу такого каналу не є постійною, а зростає каналом для охолодження, кінці якої з'єднані з від центра в радіальному напрямку. Це призводить охолоджувальною камерою, розташованою аксіадо різної швидкості руху холодоагенту по довжині льно з обмоткою індуктора і закріпленою в корпусі, каналів, а відтак і до різної ефективності охоловсередині камери з рідким холодоагентом розмідження ділянок обмотки (гірше охолоджуються щений перпендикулярний до напрямного стрижня і зовнішні ділянки). з'єднаний з його кінцем плоский поршень, на якому Поданий на вхід потік рідкого холодоагенту впорядковано розташовані односторонні клапани, розбивається на ряд паралельних каналів. Внаякі вільно пропускають рідкий холодоагент тільки слідок цього необхідний спеціальний збірний колепід час руху поршня у бік об'єкта дії, на зовнішктор для надходження нагрітого холодоагенту, що ньому боці охолоджувальної камери встановлені ускладнює конструкцію пристрою. Крім того, при охолоджувальні радіатори, зворотний механізм частковому або повному закупорюванні одного з виконаний у вигляді таких, що аксіально стискуканалів або різних їх розмірах система охолоються, циліндричної пружини і пружного гідроізодження цього не діагностує, оскільки рідина буде ляційного елемента, що охоплює її, які з'єднані з проходити через решту каналів. Однак при цьому напрямним стрижнем і з охолоджувальною камевиникне перегрівання ділянок обмотки біля закурою, обмотка індуктора і навитий з трубки диск пореного каналу або каналу з меншим поперечним розміщені на зовнішній поверхні порожнистої циліперерізом, що може призвести до погіршення і ндричної втулки з торцевими напрямними дисканавіть до термічного пошкодження ударного прими, що охоплюють напрямний стрижень. строю. Крім того, корпус виконаний у формі квадрата, Наявність зовнішніх каналів для охолодження у кутах якого виконані кріпильні отвори. в діелектричному корпусі збільшує його радіальні Крім того, пружний гідроізоляційний елемент розміри по відношенню до радіальних розмірів виконаний у вигляді гофрованого сильфона. обмотки, що призводить до зростання габаритів Крім того, трубка виконана з електропровідноударного пристрою. го матеріалу. У пристрої-прототипі відсутня система демпКрім того, трубка виконана з феромагнітного фірування ударів якоря по обмотці після прямого матеріалу. ходу робочого циклу, які виникають при роботі Крім того, трубка виконана з прямокутним зовзворотного механізму, що забезпечує зворотний нішнім перерізом. хід якоря. Внаслідок циклічних ударів виникає поКрім того, трубка виконана з квадратним зовтужний акустичний-імпульс, що погано впливає на нішнім перерізом. оточуючий персонал, і відбувається механічне Крім того, як рідкий холодоагент виступає траударне навантаження обмотки, здатне призвести нсформаторна олія. до її пошкодження, наприклад до руйнування криУ пропонованому індукційно-динамічному елехкої епоксидної смоли, якою просочена обмотка, і ктродвигуні циклічної дії відсутні зовнішні пристрої, до короткого замикання суміжних витків. які забезпечують циркуляцію рідкого холодоагенЗадачею винаходу є підвищення ефективності ту. Рідкий холодоагент, наприклад трансформатоіндукційно-динамічного електродвигуна циклічної рна олія, якій властиві як електроізоляційні, так і дії за рахунок відсутності зовнішніх пристроїв, що теплопровідні властивості, циркулює тільки в охозабезпечують циркуляцію рідкого холодоагенту, лоджувальній камері і у внутрішньому каналі приєпокращення охолодження обмотки і демпфіруванднаної до неї багатовиткової трубки, намотаної у ня ударів якоря об обмотку при зворотному його формі диска, під дією плоского поршня при звороході. тному ході якоря до обмотки під дією циліндричної пружини. 7 95588 8 Розміщені на плоскому поршні односторонні намотуваного технологічного каркаса. Наявність у клапани вільно пропускають рідкий холодоагент порожнистій циліндричній втулці двох торцевих тільки під час руху поршня у бік об'єкта дії, тобто напрямних дисків, що охоплюють напрямний при прямому ході якоря, не протидіючи силі електстрижень, забезпечує аксіальне переміщення і родинамічного відштовхування якоря від обмотки фіксацію стрижня з ударним елементом і якорем індуктора. відносно обмотки індуктора. При зворотному ході якоря односторонні клаВиконання корпуса в формі квадрата, в кутах пани закриваються і не пропускають рідкий холоякого виконані кріпильні отвори, дозволяє легко доагент. При цьому поршень починає переміщувайого виготовляти і фіксувати електродвигун відноти рідкий холодоагент всередині охолоджувальної сно масивної основи. камери, проштовхуючи його через всі витки трубВиконання багатовиткової трубки в формі диски. Утворювана при цьому сила гідравлічного опока з електропровідного матеріалу, наприклад міді, ру забезпечує плавний хід якоря, перешкоджаючи дозволяє зменшити зовнішні електромагнітні поля, різкому удару його об обмотку індуктора. Через створювані обмоткою індуктора, поліпшуючи елекв'язкість трансформаторної олії величина удару тромагнітну сумісність з іншими пристроями і обякоря об обмотку буде малою. слуговуючим персоналом. Таким чином, крім ефективного охолодження, Виконання багатошарової трубки в формі дисобумовленого циркуляцією рідкого холодоагенту ка з феромагнітного матеріалу дозволяє при змепо трубці, здійснюється демпфірування (пом'якншенні зовнішніх магнітних полів підсилити поле в шення) удару якоря об обмотку індуктора при звоактивній зоні - в зазорі між обмоткою індуктора і ротному ході якоря під дією зворотної пружини. якорем, а, відтак, підвищити силові імпульси елекЗменшення величини циклічного ударного навантродвигуна. таження знижує рівень акустичного шуму, що є Виконання обмотки індуктора у вигляді одної сприятливим для оточуючого персоналу, і підвисекції без аксіального зазору підвищує магнітний щується надійність обмотки за рахунок зменшення зв'язок її з якорем, в результаті чого підвищується механічного ударного навантаження. ефективність роботи електродвигуна. Наявність між корпусом і обмоткою індуктора Відсутність зовнішніх каналів для охолоджендиска з навитої в один ряд багатовиткової трубки з ня в діелектричному корпусі зменшує його радіавнутрішнім каналом, по якому циркулює рідкий льні розміри по відношенню до радіальних розміхолодоагент, забезпечує рівномірне охолодження рів обмотки, що призводить до зниження габаритів всіх ділянок обмотки в радіальному перерізі за електродвигуна. рахунок послідовного з'єднання витків трубки між На фіг. 1 представлено поперечний переріз інсобою. дукційно-динамічного електродвигуна у вихідному Розташування охолоджувальної камери аксіастані; льно з обмоткою індуктора і закріплення її в діелена фіг. 2 - поперечний переріз індукційноктричному корпусі робить конструкцію електродвидинамічного електродвигуна в момент руху якоря; гуна надійною і компактною. Наявність на на фіг. 3 - поперечний переріз індукційнозовнішній стороні камери охолоджувальних радіадинамічного електродвигуна в момент максимальторів дозволяє постійно відводити тепло від нагріного зміщення якоря відносно обмотки індуктора; того рідкого холодоагенту у зовнішнє середовище, на фіг. 4 - збільшений фрагмент Б на фіг. 1; підтримуючи його температуру на необхідному на фіг. 5 - збільшений фрагмент В на фіг. 3; рівні. При необхідності радіатори можуть обдувана фіг. 6 - вид А на фіг. 1. тися зовнішнім потоком повітря від вентилятора, Індукційно-динамічний електродвигун циклічвстановленого на неробочій стороні електродвигуної дії складається з нерухомого індуктора, викона. наного у вигляді обмотки 1 з діелектричним корпуНавивка в один ряд багатовиткової трубки у сом 2, який охоплює зовнішню бокову 3 і плоску 4 формі диска робить таку конструкцію технологічсторони обмотки. Обмотка 1, намотана з витків ною і надійною. Особливо легко виготовляти укамідного провідника, виконана в формі круглого заний диск при використанні трубки з прямокутним диска, а корпус 2 виконаний в формі квадрата і або квадратним зовнішнім перерізом. виготовлений з діелектричного матеріалу, наприВиконання зворотного механізму у вигляді циклад склотекстоліту, який має високі електроізоляліндричної пружини і охоплюючого її пружного гідційні властивості. роізоляційного елемента, які аксіально стискаютьКоаксіально з обмоткою 1 встановлено рухося і з'єднані з напрямним стрижнем і з мий якір 5, виконаний з електропровідного матеріохолоджувальною камерою, робить таку конструкалу, наприклад міді, у вигляді плоского диска. Якір цію дешевою і надійною. Пружний гідроізоляційний розташований суміжно з протилежною плоскою елемент перешкоджає проникненню рідкого холостороною 6 обмотки 1. доагенту з охолоджувальної камери у зовнішнє Коаксіально з якорем 5 встановлений ударний середовище, не перешкоджаючи робочому ходу елемент 7 в формі диска, одна плоска сторона 8 якоря. Виконання гідроізоляційного елемента у якого прилягає до суміжної поверхні якоря, а провигляді гофрованого сильфона робить конструкцію тилежна сторона 9 з профільною поверхнею нанадійною і технологічною. правлена у бік об'єкта дії 10. Ударний елемент 7 Розміщення обмотки індуктора і диска з трубки жорстко з'єднаний з якорем 5, наприклад кріпильна зовнішній поверхні порожнистої циліндричної ними елементами 11. втулки спрощує технологію намотки багатовиткоУ внутрішніх отворах обмотки 1, якоря 5 і удавої трубки і обмотки, оскільки втулка виконує роль рного елемента 7 встановлений напрямний стри 9 95588 10 жень 12, кінець якого виконаний у вигляді бойка 13 плоскому поршні 24 односторонні клапани 26 вільз упорним диском 14. За допомогою упорного дисно пропускають рідкий холодоагент 23, практично ка 14 бойок 13 жорстко з'єднаний з ударним елене переміщуючи рідкий холодоагент 23 в камері ментом 7, наприклад, за допомогою кріпильних 22. Таким чином, при відкритих клапанах 26 плоселементів 15. Таким чином, один кінець напрямнокий поршень має малий гідравлічний опір і діюча го стрижня 12 за допомогою упорного диска 14 на якір 5 електродинамічна сила відштовхування з'єднаний з ударним елементом 7, а другий кінець суттєво не зменшується. стрижня 12 з'єднаний зі зворотним механізмом, При переміщенні напрямного стрижня 12 у бік виконаним у вигляді циліндричної пружини 16 і об'єкта 10 відбувається збільшення довжини звопружного гідроізоляційного елемента 17, охоплюротного механізму, тобто розтискається циліндриючого її і виконаного у вигляді гофрованого сильчна пружина 16 і охоплюючий її пружний гідроізофона, які аксіально стискаються. ляційний елемент 17, який перешкоджає виходу Між корпусом 2 і плоскою стороною 4 обмотки рідкого холодоагенту в навколишній простір. 1 індуктора розташований диск, навитий в один Після здійснення прямого робочого ходу і деряд з трубки 18 з внутрішнім каналом для охолоформації об'єкта 10, а саме, пробивання отвору дження 19. Вхідний 20 і вихідний 21 кінці трубки 18 31, під дією пружини 16 напрямний стрижень 12 герметично з'єднані з охолоджувальною камерою здійснює зворотний хід від об'єкта 10 до обмотки 22, розташованою аксіально з обмоткою 1 індукто1. При цьому розташовані на плоскому поршні 24 ра і закріпленою в корпусі 2. При цьому вихідний односторонні клапани 26 закриваються і не пропукінець 21 трубки 18 розташований в корпусі 2. скають рідкий холодоагент 23. Таким чином, порВсередині камери 22 з рідким холодоагентом шень 24 штовхає рідкий холодоагент 23 в камері 23, наприклад трансформаторною олією, розмі22. Під дією переміщуваного поршня холодоагент щений плоский поршень 24, перпендикулярний 23 видавлюється з камери 22, надходить у вихіднапрямному стрижню 12 і з'єднаний з його кінцем ний кінець 21 намотаної у формі диска трубки 18, 25. На плоскому поршні 24 впорядковано, наприпроходить по її внутрішньому каналу 19 і через клад, рівномірно по периметру, розташовані одновхідний кінець 20 надходить у камеру 22. Циркусторонні клапани 26, які вільно пропускають рідкий люючий таким чином в трубці 18 рідкий холодоахолодоагент 23 тільки під час руху поршня 24 у бік гент 23 відводить теплову енергію, що виділяється об'єкта дії 10. На зовнішній стороні охолоджувальв обмотці 1, забезпечуючи стабілізацію її темпераної камери встановлені охолоджувальні радіатори тури на припустимому рівні. Надлишкове тепло 27. рідкого холодоагенту 23 відводиться з охолоджуПружина 16 і гідроізоляційний елемент 17 звовальної камери 22 у навколишній простір через ротного механізму з'єднані з напрямним стрижнем встановлені на її зовнішній стороні охолоджуваль12 і з охолоджувальною камерою 22. ні радіатори 27. Обмотка 1 індуктора і внутрішній шар трубки Оскільки поршень 24 при зворотному ході під18 розміщені на зовнішній поверхні порожнистої дається дії сили опору, спричиненої, в основному, циліндричної втулки 28 з торцевими напрямними гідравлічним опором рідкого холодоагенту у внутдисками 29, які охоплюють напрямний стрижень рішньому каналі 19 багатовиткової трубки 18, то 11. У кутах квадратного корпуса 2 виконані кріпивідбувається плавний рух напрямного стрижня 12, льні отвори 30. ударного елемента 7 і якоря 5 у бік обмотки індукТрубка 18 може бути виконана з електропровітора 1. Таким чином, здійснюється безударне кондного матеріалу, наприклад із міді, або з феромагтактування якоря 5 з обмоткою 1 без значного акунітного матеріалу, наприклад зі сталі. Зовнішній стичного шуму, що є сприятливим як для переріз трубки може бути прямокутним або квадоточуючого персоналу, так і для надійності обмотратним. ки. Об'єкт дії 10, наприклад, дискретно переміщуПісля повернення якоря 5 з ударним елеменвана пластина, має отвори 31, виконані бойком 13 том 7 у вихідний стан відбувається дискретне пепід час попереднього робочого циклу. реміщення об'єкта 11 (на фіг. 1 вниз), пробитий Індукційно-динамічний електродвигун циклічотвір 31 зміщується, а напроти бойка 13 розташоної дії працює наступним чином. вується нова недеформована ділянка об'єкта 11. При підключенні обмотки 1 до джерела імпуПісля цього робочий цикл повторюється, причому льсного струму, наприклад, ємнісного накопичувачастота слідування робочих імпульсів може бути ча енергії (на кресленні не показаний) збуджуване досить високою, оскільки температура обмотки магнітне поле обмотки індукує струми в електропіндуктора не буде підвищуватись вище допустиморовідному якорі 5. Внаслідок цього між ними виниго рівня. кає електродинамічна сила відштовхування, яка У пропонованому винаході в процесі виготовпереміщує якір 5 разом з ударним елементом 7 у лення всередину діелектричного корпуса послідобік об'єкта дії 10. При цьому за допомогою упорновно укладаються багатовиткова трубка і обмотка, го диска 14 відбувається переміщення напрямного які потім замонолічуються, наприклад епоксидною стрижня 12 і бойок 13 здійснює деформацію об'єксмолою. Така конструкція є технологічною і характа 10, наприклад пробивання отвору 31. теризується високою надійністю. При переміщенні напрямного стрижня 12 у бік Джерела інформації: об'єкта 10, що деформується, відбувається анало1. Патент РФ № 2018377, МПК В06В1/04. Прегічне переміщення плоского поршня 24 всередині образователь электрических импульсов в механиохолоджувальної камери 22 з рідким холодоагенческие. - Опубл. 30.08.94 г., Бюл. № 16. том 23. При цьому впорядковано розташовані на 11 95588 12 2. А.с. СССР № 796132, МПК B65G65/40. Устоборудования от налипших материалов // Электройство для разгрузки емкости. -Опубл. 15.01.81г., ротехника. - 2002. - № 11. - С. 24-28. Бюл. № 2. 4. Патент Украины 62623А, МПК B65G65/49, 3. Тютькин В.А. Магнитно-импульсный способ В06В1/04. Індукційно-динамічний технологічний разрушения сводов и очистки технологического пристрій. - Заявка № 2003043468; Заявлено 17.04.03; опубл.15.12.03, Бюл. № 12 (прототип). 13 Комп’ютерна верстка Мацело М. 95588 Підписне 14 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
