Формувач одиночної двоімпульсної кодової серії з програмованими часовими параметрами

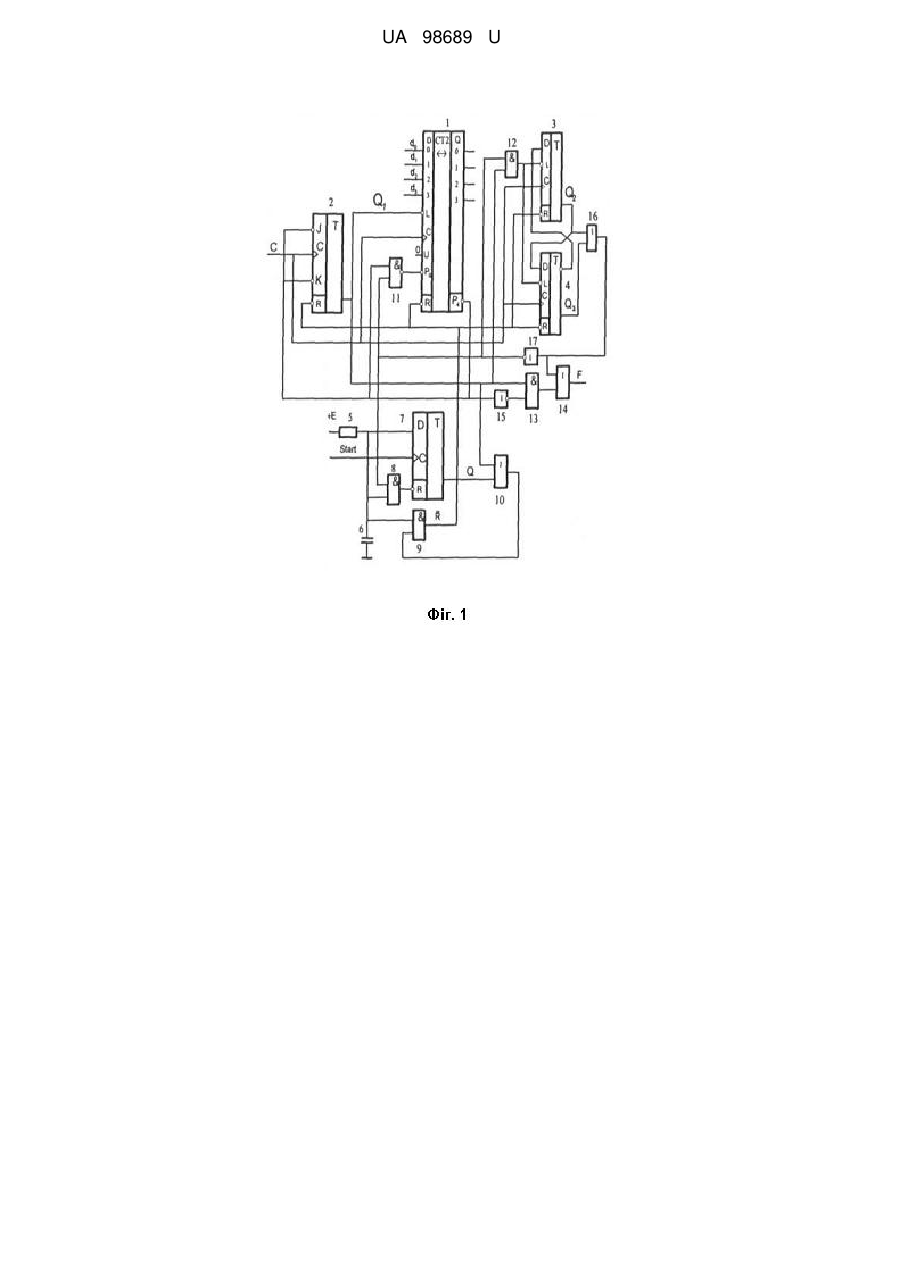

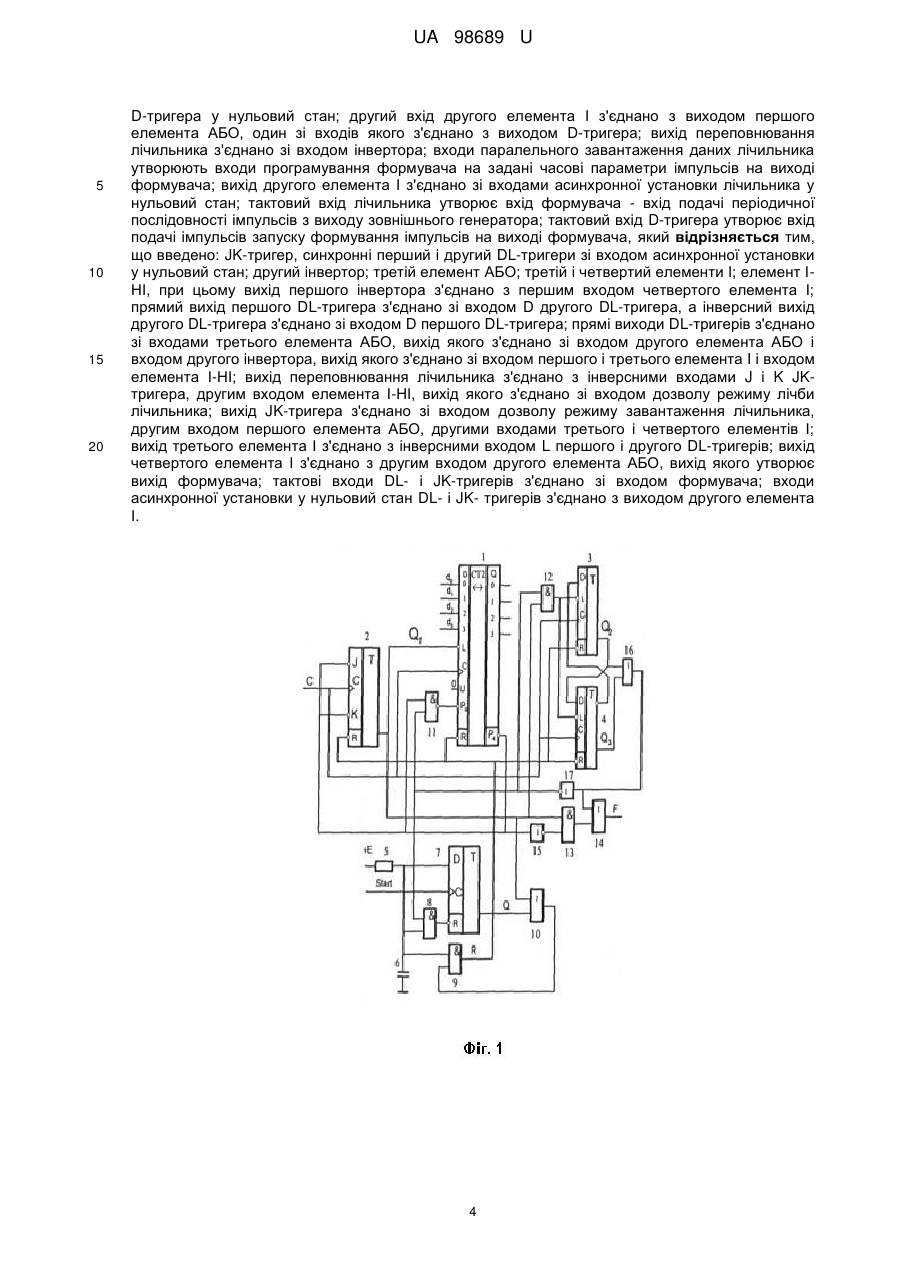

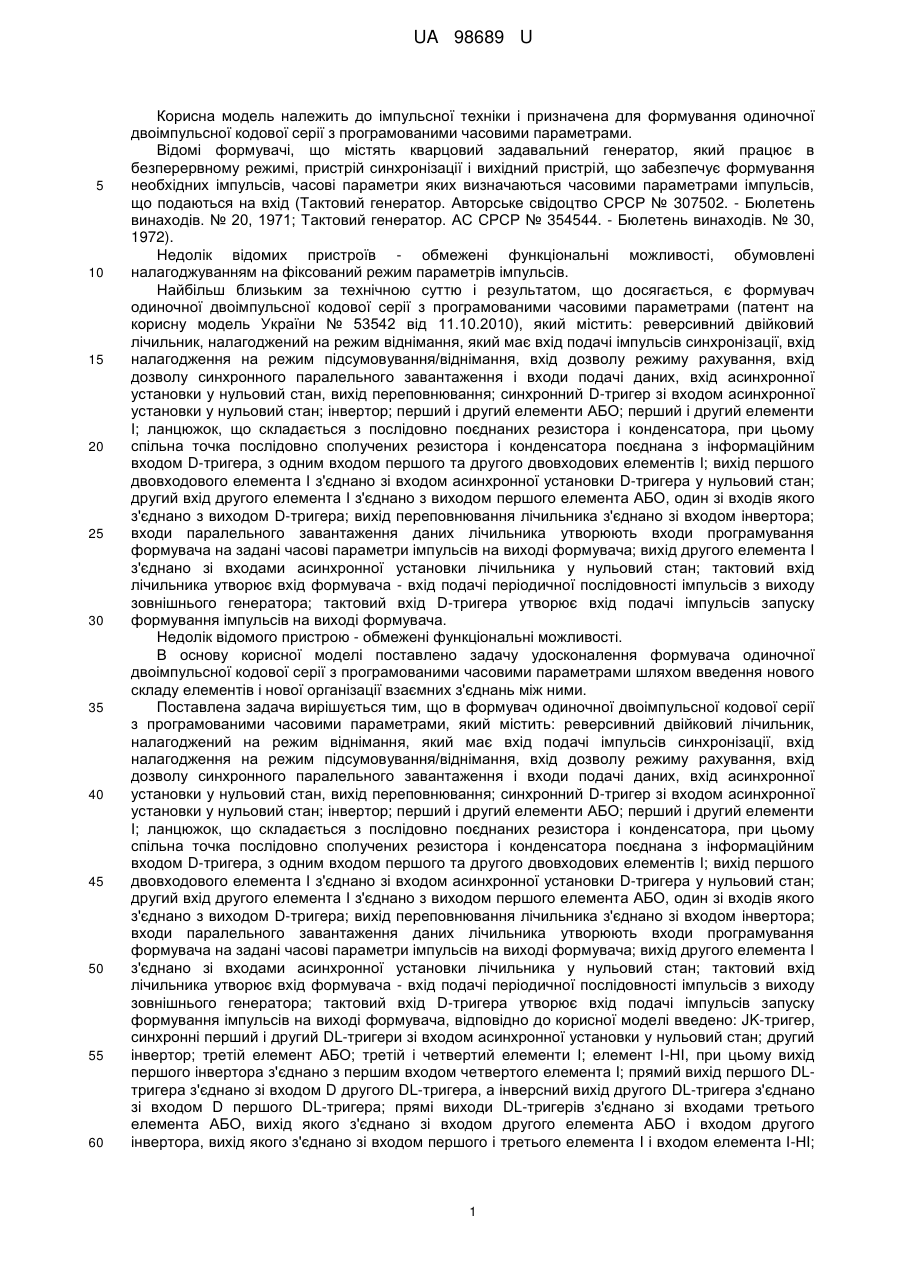

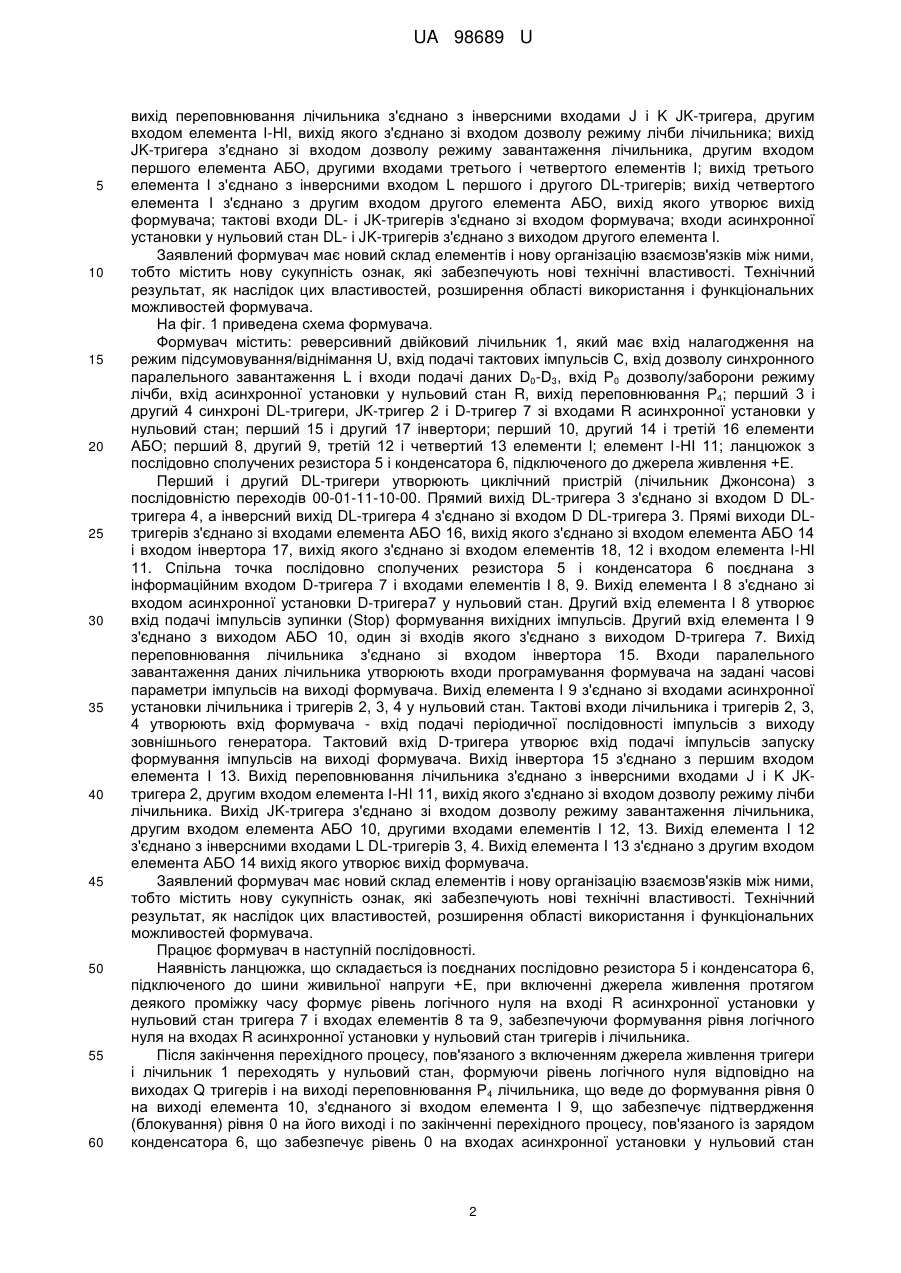

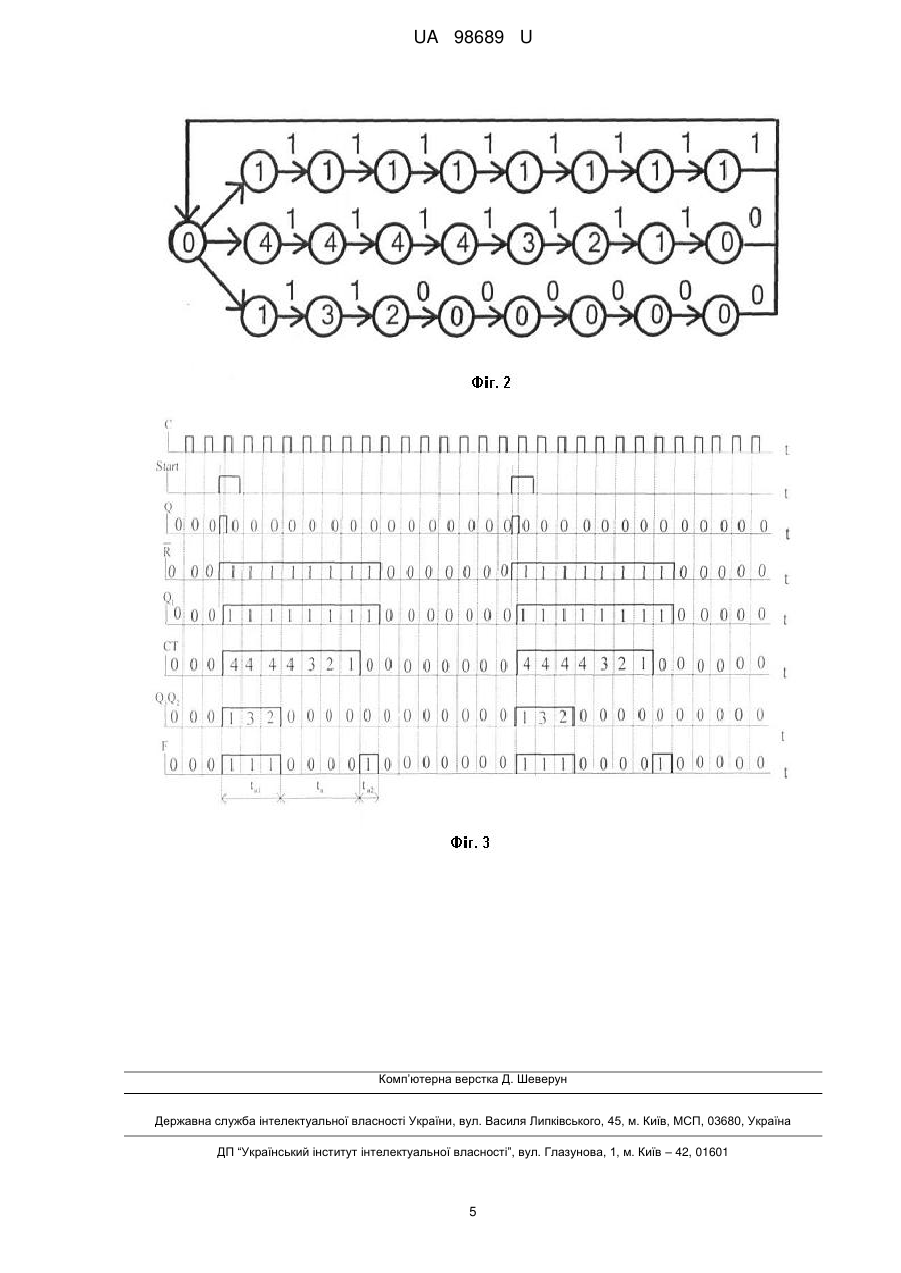

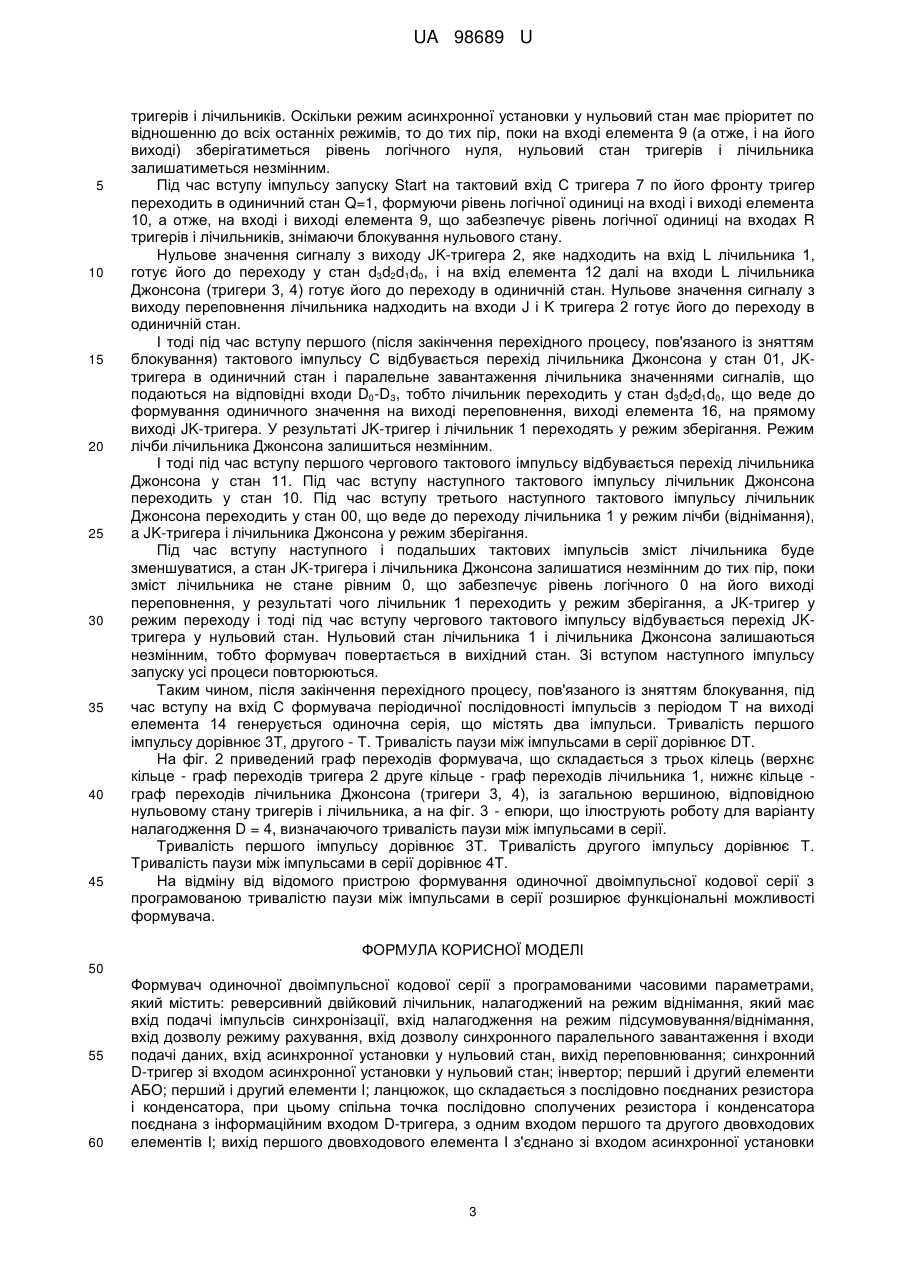

Реферат: Формувач одиночної двоімпульсної кодової серії з програмованими часовими параметрами, який містить: реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу режиму рахування, вхід дозволу синхронного паралельного завантаження і входи подачі даних, вхід асинхронної установки у нульовий стан, вихід переповнювання; синхронний D-тригер зі входом асинхронної установки у нульовий стан; інвертор; перший і другий елементи АБО; перший і другий елементи І; ланцюжок, що складається з послідовно поєднаних резистора і конденсатора. Введено: JK-тригер, синхронні перший і другий DL-тригери зі входом асинхронної установки у нульовий стан; другий інвертор; третій елемент АБО; третій і четвертий елементи І; елемент І-НІ. UA 98689 U (54) ФОРМУВАЧ ОДИНОЧНОЇ ДВОІМПУЛЬСНОЇ КОДОВОЇ СЕРІЇ З ПРОГРАМОВАНИМИ ЧАСОВИМИ ПАРАМЕТРАМИ UA 98689 U UA 98689 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до імпульсної техніки і призначена для формування одиночної двоімпульсної кодової серії з програмованими часовими параметрами. Відомі формувачі, що містять кварцовий задавальний генератор, який працює в безперервному режимі, пристрій синхронізації і вихідний пристрій, що забезпечує формування необхідних імпульсів, часові параметри яких визначаються часовими параметрами імпульсів, що подаються на вхід (Тактовий генератор. Авторське свідоцтво СРСР № 307502. - Бюлетень винаходів. № 20, 1971; Тактовий генератор. АС СРСР № 354544. - Бюлетень винаходів. № 30, 1972). Недолік відомих пристроїв - обмежені функціональні можливості, обумовлені налагоджуванням на фіксований режим параметрів імпульсів. Найбільш близьким за технічною суттю і результатом, що досягається, є формувач одиночної двоімпульсної кодової серії з програмованими часовими параметрами (патент на корисну модель України № 53542 від 11.10.2010), який містить: реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу режиму рахування, вхід дозволу синхронного паралельного завантаження і входи подачі даних, вхід асинхронної установки у нульовий стан, вихід переповнювання; синхронний D-тригер зі входом асинхронної установки у нульовий стан; інвертор; перший і другий елементи АБО; перший і другий елементи І; ланцюжок, що складається з послідовно поєднаних резистора і конденсатора, при цьому спільна точка послідовно сполучених резистора і конденсатора поєднана з інформаційним входом D-тригера, з одним входом першого та другого двовходових елементів І; вихід першого двовходового елемента І з'єднано зі входом асинхронної установки D-тригера у нульовий стан; другий вхід другого елемента І з'єднано з виходом першого елемента АБО, один зі входів якого з'єднано з виходом D-тригера; вихід переповнювання лічильника з'єднано зі входом інвертора; входи паралельного завантаження даних лічильника утворюють входи програмування формувача на задані часові параметри імпульсів на виході формувача; вихід другого елемента І з'єднано зі входами асинхронної установки лічильника у нульовий стан; тактовий вхід лічильника утворює вхід формувача - вхід подачі періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід D-тригера утворює вхід подачі імпульсів запуску формування імпульсів на виході формувача. Недолік відомого пристрою - обмежені функціональні можливості. В основу корисної моделі поставлено задачу удосконалення формувача одиночної двоімпульсної кодової серії з програмованими часовими параметрами шляхом введення нового складу елементів і нової організації взаємних з'єднань між ними. Поставлена задача вирішується тим, що в формувач одиночної двоімпульсної кодової серії з програмованими часовими параметрами, який містить: реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу режиму рахування, вхід дозволу синхронного паралельного завантаження і входи подачі даних, вхід асинхронної установки у нульовий стан, вихід переповнювання; синхронний D-тригер зі входом асинхронної установки у нульовий стан; інвертор; перший і другий елементи АБО; перший і другий елементи І; ланцюжок, що складається з послідовно поєднаних резистора і конденсатора, при цьому спільна точка послідовно сполучених резистора і конденсатора поєднана з інформаційним входом D-тригера, з одним входом першого та другого двовходових елементів І; вихід першого двовходового елемента І з'єднано зі входом асинхронної установки D-тригера у нульовий стан; другий вхід другого елемента І з'єднано з виходом першого елемента АБО, один зі входів якого з'єднано з виходом D-тригера; вихід переповнювання лічильника з'єднано зі входом інвертора; входи паралельного завантаження даних лічильника утворюють входи програмування формувача на задані часові параметри імпульсів на виході формувача; вихід другого елемента І з'єднано зі входами асинхронної установки лічильника у нульовий стан; тактовий вхід лічильника утворює вхід формувача - вхід подачі періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід D-тригера утворює вхід подачі імпульсів запуску формування імпульсів на виході формувача, відповідно до корисної моделі введено: JK-тригер, синхронні перший і другий DL-тригери зі входом асинхронної установки у нульовий стан; другий інвертор; третій елемент АБО; третій і четвертий елементи І; елемент І-НІ, при цьому вихід першого інвертора з'єднано з першим входом четвертого елемента І; прямий вихід першого DLтригера з'єднано зі входом D другого DL-тригера, а інверсний вихід другого DL-тригера з'єднано зі входом D першого DL-тригера; прямі виходи DL-тригерів з'єднано зі входами третього елемента АБО, вихід якого з'єднано зі входом другого елемента АБО і входом другого інвертора, вихід якого з'єднано зі входом першого і третього елемента I і входом елемента І-НІ; 1 UA 98689 U 5 10 15 20 25 30 35 40 45 50 55 60 вихід переповнювання лічильника з'єднано з інверсними входами J і K JK-тригера, другим входом елемента І-НІ, вихід якого з'єднано зі входом дозволу режиму лічби лічильника; вихід JK-тригера з'єднано зі входом дозволу режиму завантаження лічильника, другим входом першого елемента АБО, другими входами третього і четвертого елементів І; вихід третього елемента І з'єднано з інверсними входом L першого і другого DL-тригерів; вихід четвертого елемента І з'єднано з другим входом другого елемента АБО, вихід якого утворює вихід формувача; тактові входи DL- і JK-тригерів з'єднано зі входом формувача; входи асинхронної установки у нульовий стан DL- і JK-тригерів з'єднано з виходом другого елемента І. Заявлений формувач має новий склад елементів і нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості. Технічний результат, як наслідок цих властивостей, розширення області використання і функціональних можливостей формувача. На фіг. 1 приведена схема формувача. Формувач містить: реверсивний двійковий лічильник 1, який має вхід налагодження на режим підсумовування/віднімання U, вхід подачі тактових імпульсів С, вхід дозволу синхронного паралельного завантаження L і входи подачі даних D0-D3, вхід Р0 дозволу/заборони режиму лічби, вхід асинхронної установки у нульовий стан R, вихід переповнювання Р4; перший 3 і другий 4 синхроні DL-тригери, JK-тригер 2 і D-тригер 7 зі входами R асинхронної установки у нульовий стан; перший 15 і другий 17 інвертори; перший 10, другий 14 і третій 16 елементи АБО; перший 8, другий 9, третій 12 і четвертий 13 елементи І; елемент І-НІ 11; ланцюжок з послідовно сполучених резистора 5 і конденсатора 6, підключеного до джерела живлення +Е. Перший і другий DL-тригери утворюють циклічний пристрій (лічильник Джонсона) з послідовністю переходів 00-01-11-10-00. Прямий вихід DL-тригера 3 з'єднано зі входом D DLтригера 4, а інверсний вихід DL-тригера 4 з'єднано зі входом D DL-тригера 3. Прямі виходи DLтригерів з'єднано зі входами елемента АБО 16, вихід якого з'єднано зі входом елемента АБО 14 і входом інвертора 17, вихід якого з'єднано зі входом елементів 18, 12 і входом елемента І-НІ 11. Спільна точка послідовно сполучених резистора 5 і конденсатора 6 поєднана з інформаційним входом D-тригера 7 і входами елементів І 8, 9. Вихід елемента І 8 з'єднано зі входом асинхронної установки D-тригера7 у нульовий стан. Другий вхід елемента І 8 утворює вхід подачі імпульсів зупинки (Stop) формування вихідних імпульсів. Другий вхід елемента І 9 з'єднано з виходом АБО 10, один зі входів якого з'єднано з виходом D-тригера 7. Вихід переповнювання лічильника з'єднано зі входом інвертора 15. Входи паралельного завантаження даних лічильника утворюють входи програмування формувача на задані часові параметри імпульсів на виході формувача. Вихід елемента І 9 з'єднано зі входами асинхронної установки лічильника і тригерів 2, 3, 4 у нульовий стан. Тактові входи лічильника і тригерів 2, 3, 4 утворюють вхід формувача - вхід подачі періодичної послідовності імпульсів з виходу зовнішнього генератора. Тактовий вхід D-тригера утворює вхід подачі імпульсів запуску формування імпульсів на виході формувача. Вихід інвертора 15 з'єднано з першим входом елемента І 13. Вихід переповнювання лічильника з'єднано з інверсними входами J і K JKтригера 2, другим входом елемента І-НІ 11, вихід якого з'єднано зі входом дозволу режиму лічби лічильника. Вихід JK-тригера з'єднано зі входом дозволу режиму завантаження лічильника, другим входом елемента АБО 10, другими входами елементів І 12, 13. Вихід елемента I 12 з'єднано з інверсними входами L DL-тригерів 3, 4. Вихід елемента I 13 з'єднано з другим входом елемента АБО 14 вихід якого утворює вихід формувача. Заявлений формувач має новий склад елементів і нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості. Технічний результат, як наслідок цих властивостей, розширення області використання і функціональних можливостей формувача. Працює формувач в наступній послідовності. Наявність ланцюжка, що складається із поєднаних послідовно резистора 5 і конденсатора 6, підключеного до шини живильної напруги +Е, при включенні джерела живлення протягом деякого проміжку часу формує рівень логічного нуля на вході R асинхронної установки у нульовий стан тригера 7 і входах елементів 8 та 9, забезпечуючи формування рівня логічного нуля на входах R асинхронної установки у нульовий стан тригерів і лічильника. Після закінчення перехідного процесу, пов'язаного з включенням джерела живлення тригери і лічильник 1 переходять у нульовий стан, формуючи рівень логічного нуля відповідно на виходах Q тригерів і на виході переповнювання Р4 лічильника, що веде до формування рівня 0 на виході елемента 10, з'єднаного зі входом елемента І 9, що забезпечує підтвердження (блокування) рівня 0 на його виході і по закінченні перехідного процесу, пов'язаного із зарядом конденсатора 6, що забезпечує рівень 0 на входах асинхронної установки у нульовий стан 2 UA 98689 U 5 10 15 20 25 30 35 40 45 тригерів і лічильників. Оскільки режим асинхронної установки у нульовий стан має пріоритет по відношенню до всіх останніх режимів, то до тих пір, поки на вході елемента 9 (а отже, і на його виході) зберігатиметься рівень логічного нуля, нульовий стан тригерів і лічильника залишатиметься незмінним. Під час вступу імпульсу запуску Start на тактовий вхід С тригера 7 по його фронту тригер переходить в одиничний стан Q=1, формуючи рівень логічної одиниці на вході і виході елемента 10, а отже, на вході і виході елемента 9, що забезпечує рівень логічної одиниці на входах R тригерів і лічильників, знімаючи блокування нульового стану. Нульове значення сигналу з виходу JK-тригера 2, яке надходить на вхід L лічильника 1, готує його до переходу у стан d3d2d1d0, і на вхід елемента 12 далі на входи L лічильника Джонсона (тригери 3, 4) готує його до переходу в одиничній стан. Нульове значення сигналу з виходу переповнення лічильника надходить на входи J і K тригера 2 готує його до переходу в одиничній стан. І тоді під час вступу першого (після закінчення перехідного процесу, пов'язаного із зняттям блокування) тактового імпульсу С відбувається перехід лічильника Джонсона у стан 01, JKтригера в одиничний стан і паралельне завантаження лічильника значеннями сигналів, що подаються на відповідні входи D0-D3, тобто лічильник переходить у стан d3d2d1d0, що веде до формування одиничного значення на виході переповнення, виході елемента 16, на прямому виході JK-тригера. У результаті JK-тригер і лічильник 1 переходять у режим зберігання. Режим лічби лічильника Джонсона залишиться незмінним. І тоді під час вступу першого чергового тактового імпульсу відбувається перехід лічильника Джонсона у стан 11. Під час вступу наступного тактового імпульсу лічильник Джонсона переходить у стан 10. Під час вступу третього наступного тактового імпульсу лічильник Джонсона переходить у стан 00, що веде до переходу лічильника 1 у режим лічби (віднімання), a JK-тригера і лічильника Джонсона у режим зберігання. Під час вступу наступного і подальших тактових імпульсів зміст лічильника буде зменшуватися, а стан JK-тригера і лічильника Джонсона залишатися незмінним до тих пір, поки зміст лічильника не стане рівним 0, що забезпечує рівень логічного 0 на його виході переповнення, у результаті чого лічильник 1 переходить у режим зберігання, a JK-тригер у режим переходу і тоді під час вступу чергового тактового імпульсу відбувається перехід JKтригера у нульовий стан. Нульовий стан лічильника 1 і лічильника Джонсона залишаються незмінним, тобто формувач повертається в вихідний стан. Зі вступом наступного імпульсу запуску усі процеси повторюються. Таким чином, після закінчення перехідного процесу, пов'язаного із зняттям блокування, під час вступу на вхід С формувача періодичної послідовності імпульсів з періодом Т на виході елемента 14 генерується одиночна серія, що містять два імпульси. Тривалість першого імпульсу дорівнює 3Т, другого - Т. Тривалість паузи між імпульсами в серії дорівнює DT. На фіг. 2 приведений граф переходів формувача, що складається з трьох кілець (верхнє кільце - граф переходів тригера 2 друге кільце - граф переходів лічильника 1, нижнє кільце граф переходів лічильника Джонсона (тригери 3, 4), із загальною вершиною, відповідною нульовому стану тригерів і лічильника, а на фіг. 3 - епюри, що ілюструють роботу для варіанту налагодження D = 4, визначаючого тривалість паузи між імпульсами в серії. Тривалість першого імпульсу дорівнює 3Т. Тривалість другого імпульсу дорівнює Т. Тривалість паузи між імпульсами в серії дорівнює 4Т. На відміну від відомого пристрою формування одиночної двоімпульсної кодової серії з програмованою тривалістю паузи між імпульсами в серії розширює функціональні можливості формувача. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 Формувач одиночної двоімпульсної кодової серії з програмованими часовими параметрами, який містить: реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу режиму рахування, вхід дозволу синхронного паралельного завантаження і входи подачі даних, вхід асинхронної установки у нульовий стан, вихід переповнювання; синхронний D-тригер зі входом асинхронної установки у нульовий стан; інвертор; перший і другий елементи АБО; перший і другий елементи І; ланцюжок, що складається з послідовно поєднаних резистора і конденсатора, при цьому спільна точка послідовно сполучених резистора і конденсатора поєднана з інформаційним входом D-тригера, з одним входом першого та другого двовходових елементів І; вихід першого двовходового елемента І з'єднано зі входом асинхронної установки 3 UA 98689 U 5 10 15 20 D-тригера у нульовий стан; другий вхід другого елемента І з'єднано з виходом першого елемента АБО, один зі входів якого з'єднано з виходом D-тригера; вихід переповнювання лічильника з'єднано зі входом інвертора; входи паралельного завантаження даних лічильника утворюють входи програмування формувача на задані часові параметри імпульсів на виході формувача; вихід другого елемента І з'єднано зі входами асинхронної установки лічильника у нульовий стан; тактовий вхід лічильника утворює вхід формувача - вхід подачі періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід D-тригера утворює вхід подачі імпульсів запуску формування імпульсів на виході формувача, який відрізняється тим, що введено: JK-тригер, синхронні перший і другий DL-тригери зі входом асинхронної установки у нульовий стан; другий інвертор; третій елемент АБО; третій і четвертий елементи І; елемент ІНІ, при цьому вихід першого інвертора з'єднано з першим входом четвертого елемента І; прямий вихід першого DL-тригера з'єднано зі входом D другого DL-тригера, а інверсний вихід другого DL-тригера з'єднано зі входом D першого DL-тригера; прямі виходи DL-тригерів з'єднано зі входами третього елемента АБО, вихід якого з'єднано зі входом другого елемента АБО і входом другого інвертора, вихід якого з'єднано зі входом першого і третього елемента I і входом елемента І-НІ; вихід переповнювання лічильника з'єднано з інверсними входами J і K JKтригера, другим входом елемента І-НІ, вихід якого з'єднано зі входом дозволу режиму лічби лічильника; вихід JK-тригера з'єднано зі входом дозволу режиму завантаження лічильника, другим входом першого елемента АБО, другими входами третього і четвертого елементів І; вихід третього елемента І з'єднано з інверсними входом L першого і другого DL-тригерів; вихід четвертого елемента І з'єднано з другим входом другого елемента АБО, вихід якого утворює вихід формувача; тактові входи DL- і JK-тригерів з'єднано зі входом формувача; входи асинхронної установки у нульовий стан DL- і JK- тригерів з'єднано з виходом другого елемента І. 4 UA 98689 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
