Дифузор аерозольного балона з піною для гоління

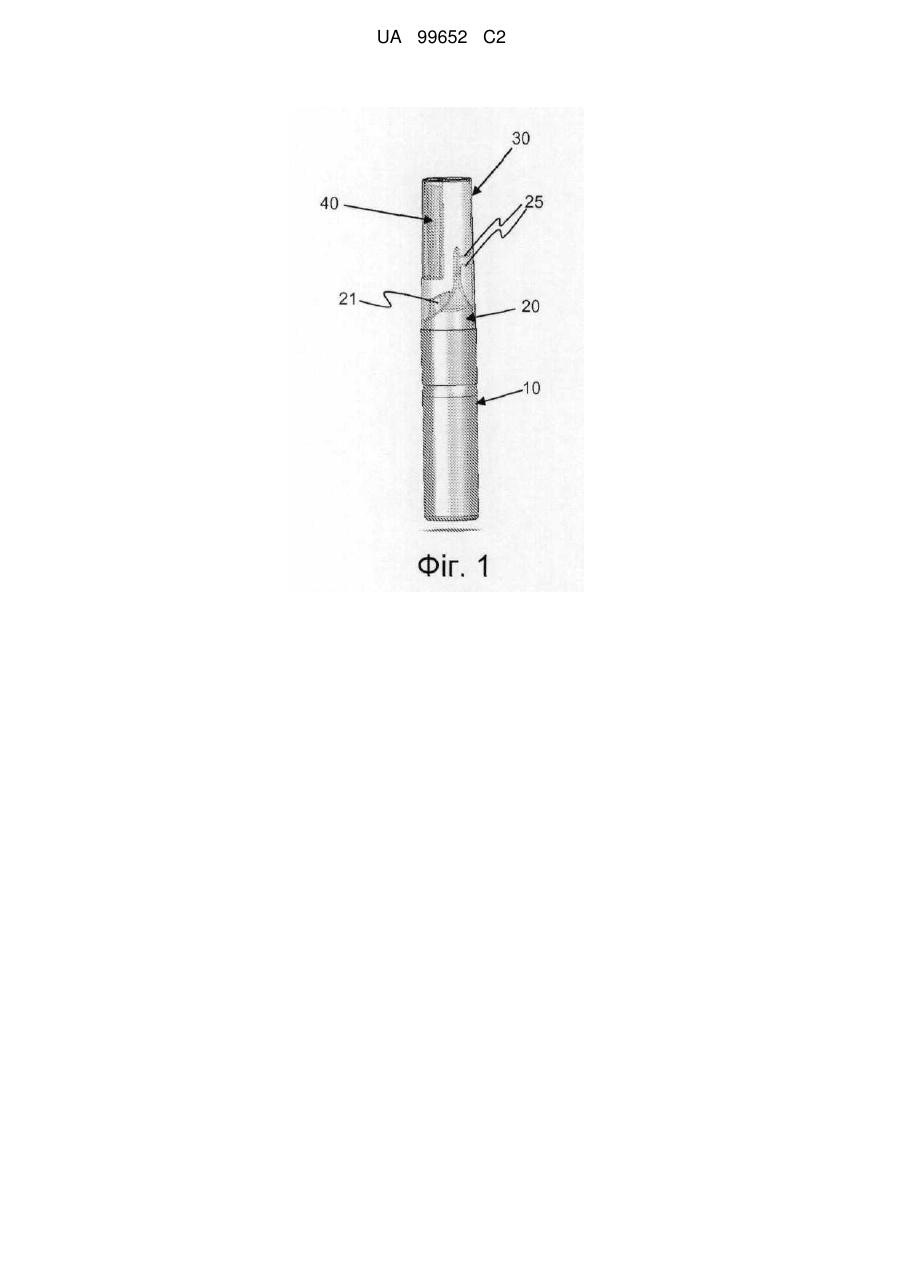

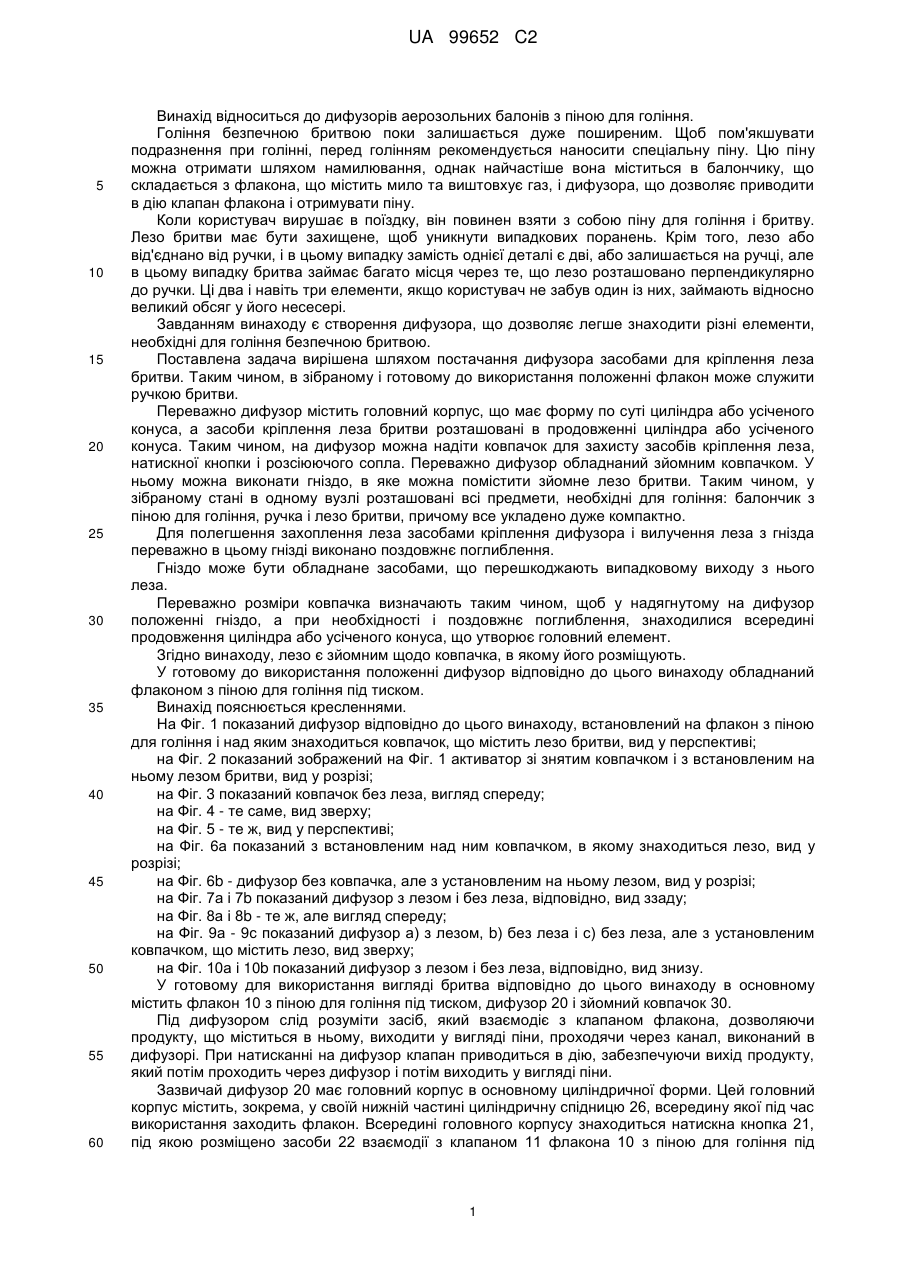

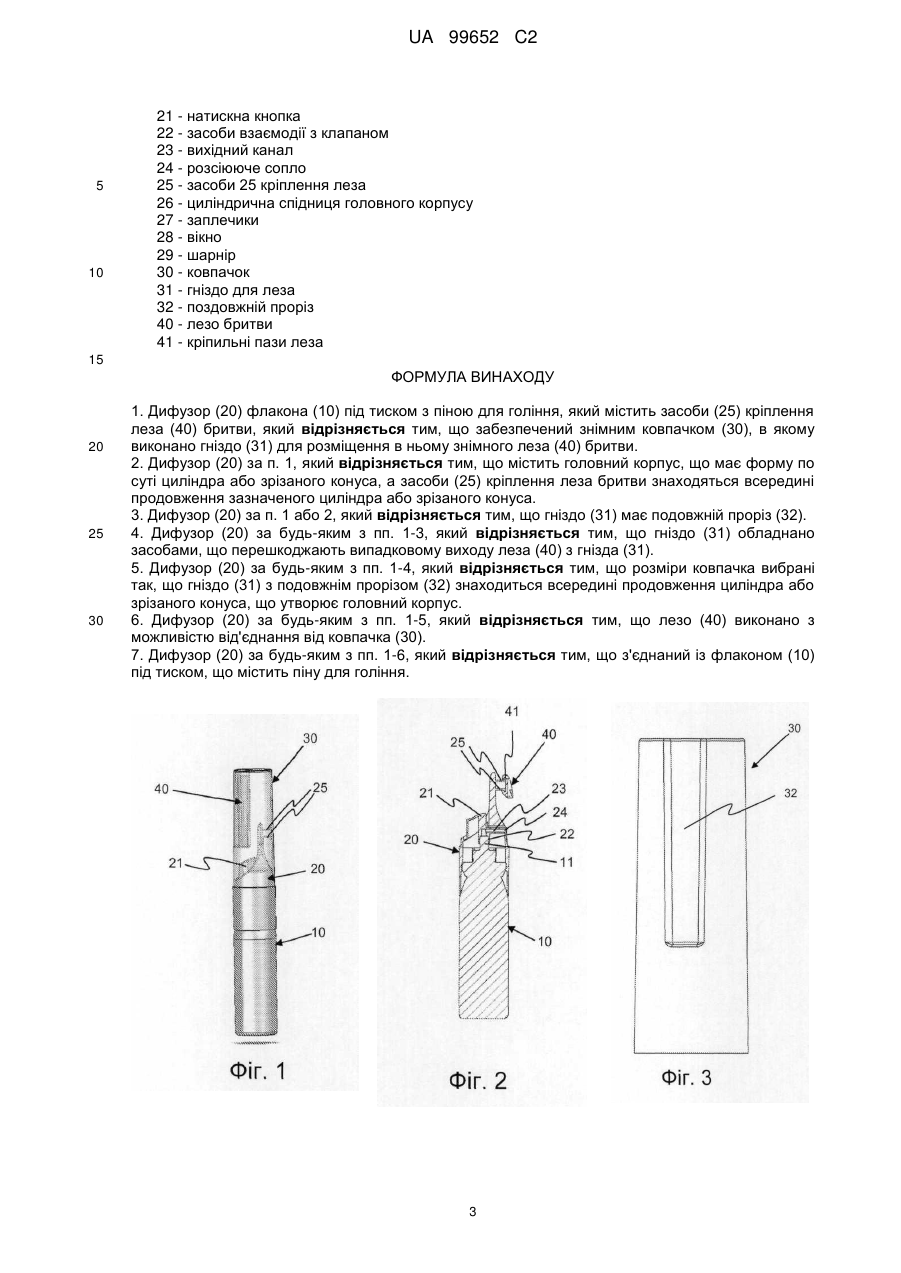

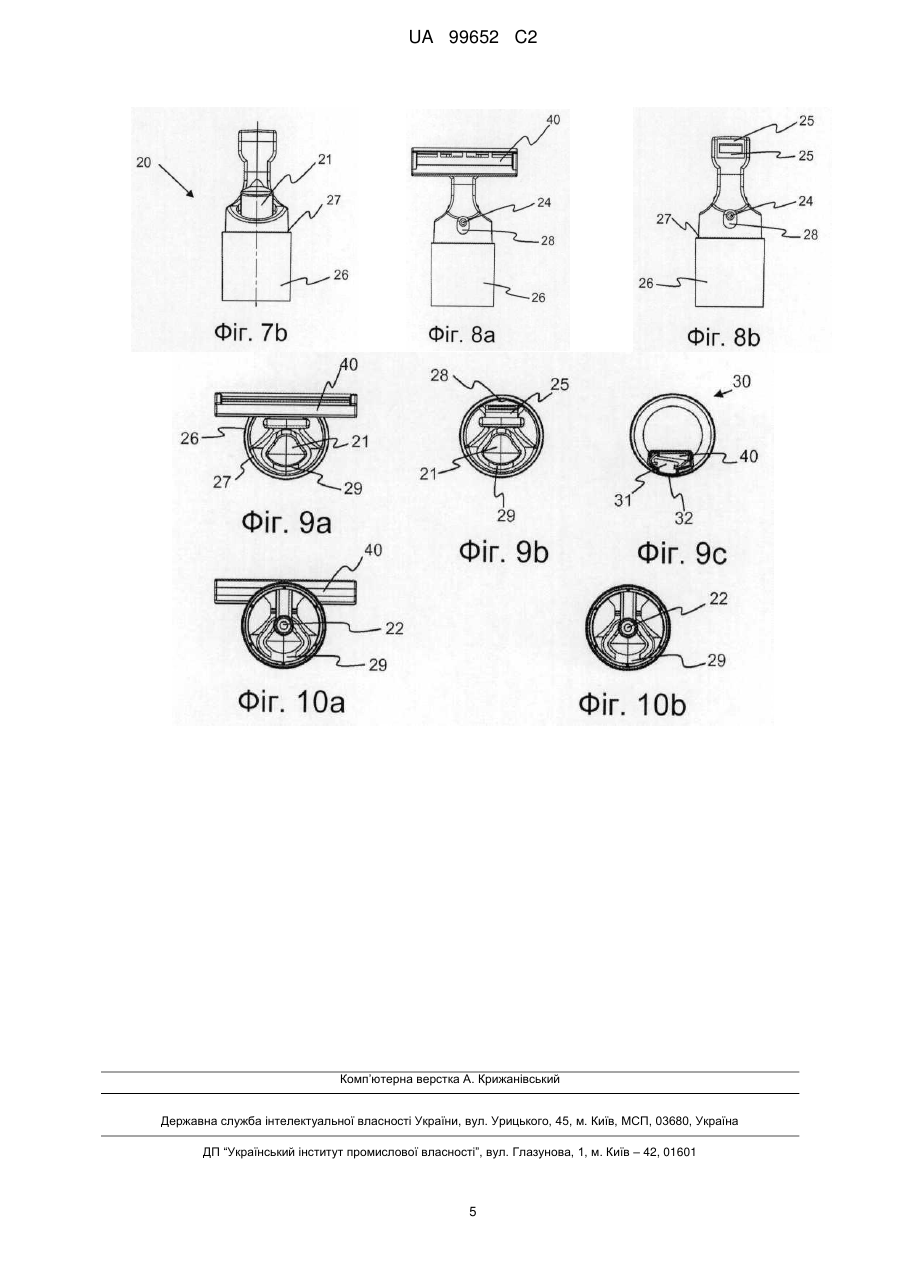

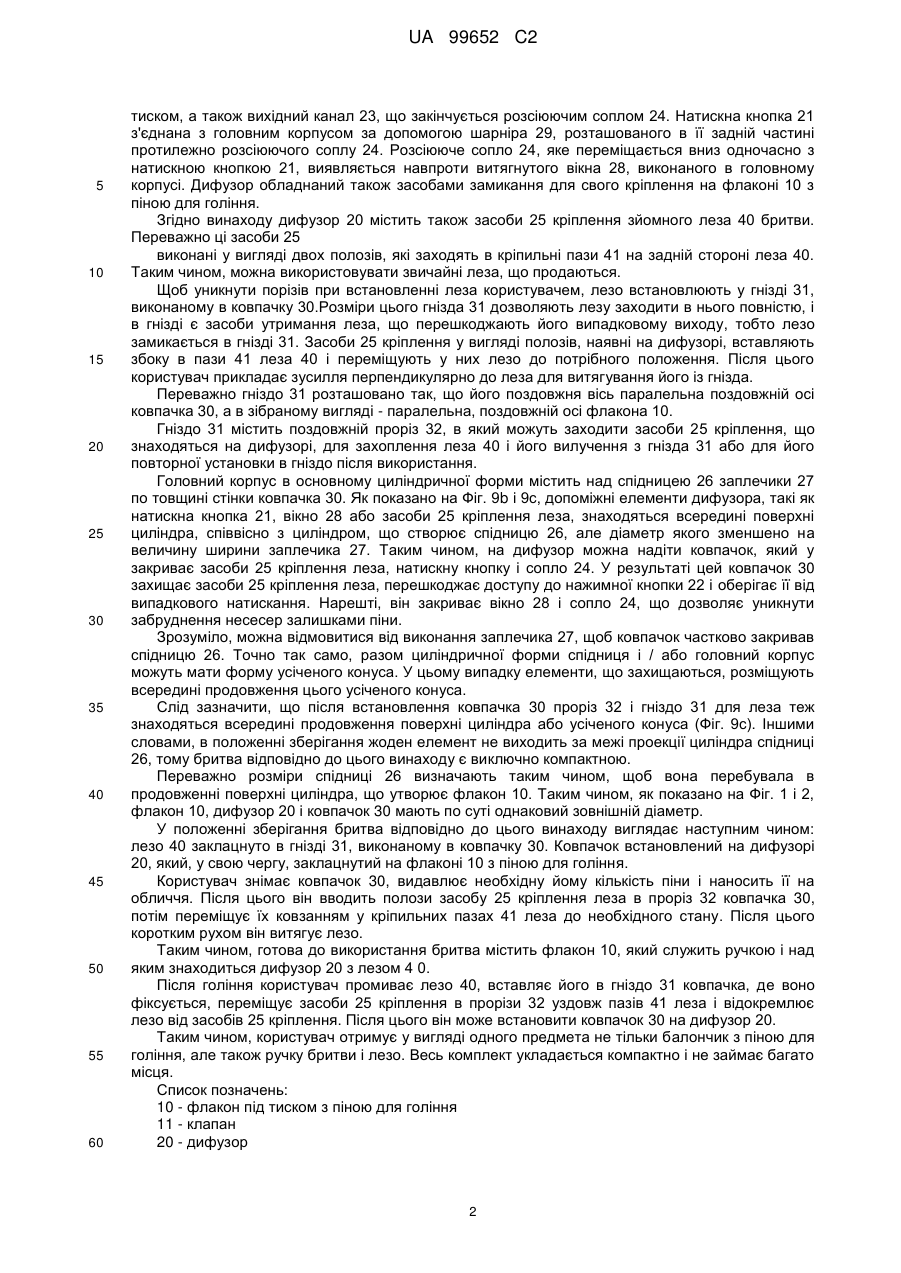

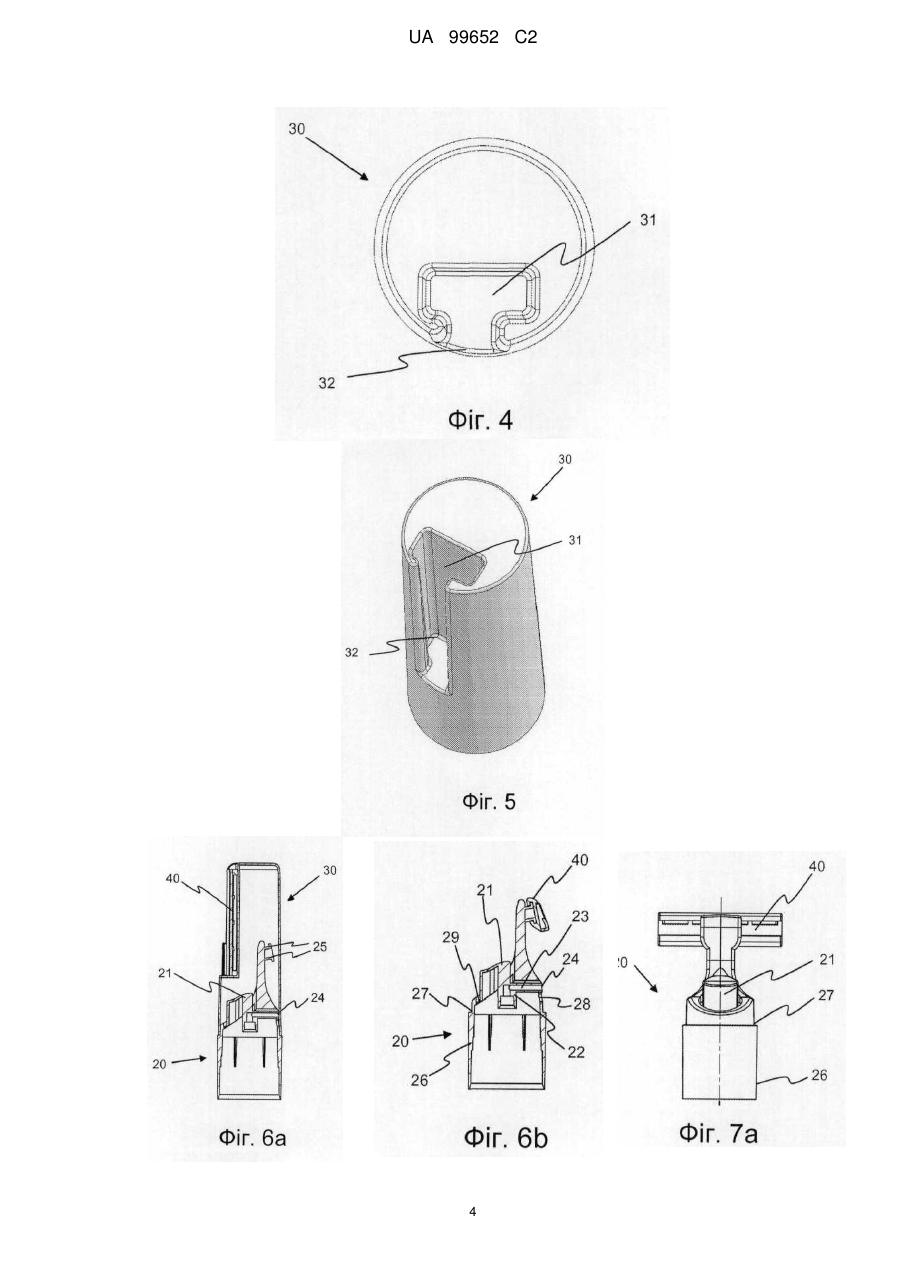

Реферат: Заявлений дифузор флакона під тиском з піною для гоління містить засоби кріплення леза бритви та забезпечений знімним ковпачком, в якому виконано гніздо для розміщення в ньому знімного леза бритви. UA 99652 C2 (12) UA 99652 C2 UA 99652 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до дифузорів аерозольних балонів з піною для гоління. Гоління безпечною бритвою поки залишається дуже поширеним. Щоб пом'якшувати подразнення при голінні, перед голінням рекомендується наносити спеціальну піну. Цю піну можна отримати шляхом намилювання, однак найчастіше вона міститься в балончику, що складається з флакона, що містить мило та виштовхує газ, і дифузора, що дозволяє приводити в дію клапан флакона і отримувати піну. Коли користувач вирушає в поїздку, він повинен взяти з собою піну для гоління і бритву. Лезо бритви має бути захищене, щоб уникнути випадкових поранень. Крім того, лезо або від'єднано від ручки, і в цьому випадку замість однієї деталі є дві, або залишається на ручці, але в цьому випадку бритва займає багато місця через те, що лезо розташовано перпендикулярно до ручки. Ці два і навіть три елементи, якщо користувач не забув один із них, займають відносно великий обсяг у його несесері. Завданням винаходу є створення дифузора, що дозволяє легше знаходити різні елементи, необхідні для гоління безпечною бритвою. Поставлена задача вирішена шляхом постачання дифузора засобами для кріплення леза бритви. Таким чином, в зібраному і готовому до використання положенні флакон може служити ручкою бритви. Переважно дифузор містить головний корпус, що має форму по суті циліндра або усіченого конуса, а засоби кріплення леза бритви розташовані в продовженні циліндра або усіченого конуса. Таким чином, на дифузор можна надіти ковпачок для захисту засобів кріплення леза, натискної кнопки і розсіюючого сопла. Переважно дифузор обладнаний зйомним ковпачком. У ньому можна виконати гніздо, в яке можна помістити зйомне лезо бритви. Таким чином, у зібраному стані в одному вузлі розташовані всі предмети, необхідні для гоління: балончик з піною для гоління, ручка і лезо бритви, причому все укладено дуже компактно. Для полегшення захоплення леза засобами кріплення дифузора і вилучення леза з гнізда переважно в цьому гнізді виконано поздовжнє поглиблення. Гніздо може бути обладнане засобами, що перешкоджають випадковому виходу з нього леза. Переважно розміри ковпачка визначають таким чином, щоб у надягнутому на дифузор положенні гніздо, а при необхідності і поздовжнє поглиблення, знаходилися всередині продовження циліндра або усіченого конуса, що утворює головний елемент. Згідно винаходу, лезо є зйомним щодо ковпачка, в якому його розміщують. У готовому до використання положенні дифузор відповідно до цього винаходу обладнаний флаконом з піною для гоління під тиском. Винахід пояснюється кресленнями. На Фіг. 1 показаний дифузор відповідно до цього винаходу, встановлений на флакон з піною для гоління і над яким знаходиться ковпачок, що містить лезо бритви, вид у перспективі; на Фіг. 2 показаний зображений на Фіг. 1 активатор зі знятим ковпачком і з встановленим на ньому лезом бритви, вид у розрізі; на Фіг. 3 показаний ковпачок без леза, вигляд спереду; на Фіг. 4 - те саме, вид зверху; на Фіг. 5 - те ж, вид у перспективі; на Фіг. 6а показаний з встановленим над ним ковпачком, в якому знаходиться лезо, вид у розрізі; на Фіг. 6b - дифузор без ковпачка, але з установленим на ньому лезом, вид у розрізі; на Фіг. 7а і 7b показаний дифузор з лезом і без леза, відповідно, вид ззаду; на Фіг. 8а і 8b - те ж, але вигляд спереду; на Фіг. 9а - 9с показаний дифузор а) з лезом, b) без леза і с) без леза, але з установленим ковпачком, що містить лезо, вид зверху; на Фіг. 10а і 10b показаний дифузор з лезом і без леза, відповідно, вид знизу. У готовому для використання вигляді бритва відповідно до цього винаходу в основному містить флакон 10 з піною для гоління під тиском, дифузор 20 і зйомний ковпачок 30. Під дифузором слід розуміти засіб, який взаємодіє з клапаном флакона, дозволяючи продукту, що міститься в ньому, виходити у вигляді піни, проходячи через канал, виконаний в дифузорі. При натисканні на дифузор клапан приводиться в дію, забезпечуючи вихід продукту, який потім проходить через дифузор і потім виходить у вигляді піни. Зазвичай дифузор 20 має головний корпус в основному циліндричної форми. Цей головний корпус містить, зокрема, у своїй нижній частині циліндричну спідницю 26, всередину якої під час використання заходить флакон. Всередині головного корпусу знаходиться натискна кнопка 21, під якою розміщено засоби 22 взаємодії з клапаном 11 флакона 10 з піною для гоління під 1 UA 99652 C2 5 10 15 20 25 30 35 40 45 50 55 60 тиском, а також вихідний канал 23, що закінчується розсіюючим соплом 24. Натискна кнопка 21 з'єднана з головним корпусом за допомогою шарніра 29, розташованого в її задній частині протилежно розсіюючого соплу 24. Розсіююче сопло 24, яке переміщається вниз одночасно з натискною кнопкою 21, виявляється навпроти витягнутого вікна 28, виконаного в головному корпусі. Дифузор обладнаний також засобами замикання для свого кріплення на флаконі 10 з піною для гоління. Згідно винаходу дифузор 20 містить також засоби 25 кріплення зйомного леза 40 бритви. Переважно ці засоби 25 виконані у вигляді двох полозів, які заходять в кріпильні пази 41 на задній стороні леза 40. Таким чином, можна використовувати звичайні леза, що продаються. Щоб уникнути порізів при встановленні леза користувачем, лезо встановлюють у гнізді 31, виконаному в ковпачку 30.Розміри цього гнізда 31 дозволяють лезу заходити в нього повністю, і в гнізді є засоби утримання леза, що перешкоджають його випадковому виходу, тобто лезо замикається в гнізді 31. Засоби 25 кріплення у вигляді полозів, наявні на дифузорі, вставляють збоку в пази 41 леза 40 і переміщують у них лезо до потрібного положення. Після цього користувач прикладає зусилля перпендикулярно до леза для витягування його із гнізда. Переважно гніздо 31 розташовано так, що його поздовжня вісь паралельна поздовжній осі ковпачка 30, а в зібраному вигляді - паралельна, поздовжній осі флакона 10. Гніздо 31 містить поздовжній проріз 32, в який можуть заходити засоби 25 кріплення, що знаходяться на дифузорі, для захоплення леза 40 і його вилучення з гнізда 31 або для його повторної установки в гніздо після використання. Головний корпус в основному циліндричної форми містить над спідницею 26 заплечики 27 по товщині стінки ковпачка 30. Як показано на Фіг. 9b і 9с, допоміжні елементи дифузора, такі як натискна кнопка 21, вікно 28 або засоби 25 кріплення леза, знаходяться всередині поверхні циліндра, співвісно з циліндром, що створює спідницю 26, але діаметр якого зменшено на величину ширини заплечика 27. Таким чином, на дифузор можна надіти ковпачок, який у закриває засоби 25 кріплення леза, натискну кнопку і сопло 24. У результаті цей ковпачок 30 захищає засоби 25 кріплення леза, перешкоджає доступу до нажимної кнопки 22 і оберігає її від випадкового натискання. Нарешті, він закриває вікно 28 і сопло 24, що дозволяє уникнути забруднення несесер залишками піни. Зрозуміло, можна відмовитися від виконання заплечика 27, щоб ковпачок частково закривав спідницю 26. Точно так само, разом циліндричної форми спідниця і / або головний корпус можуть мати форму усіченого конуса. У цьому випадку елементи, що захищаються, розміщують всередині продовження цього усіченого конуса. Слід зазначити, що після встановлення ковпачка 30 проріз 32 і гніздо 31 для леза теж знаходяться всередині продовження поверхні циліндра або усіченого конуса (Фіг. 9с). Іншими словами, в положенні зберігання жоден елемент не виходить за межі проекції циліндра спідниці 26, тому бритва відповідно до цього винаходу є виключно компактною. Переважно розміри спідниці 26 визначають таким чином, щоб вона перебувала в продовженні поверхні циліндра, що утворює флакон 10. Таким чином, як показано на Фіг. 1 і 2, флакон 10, дифузор 20 і ковпачок 30 мають по суті однаковий зовнішній діаметр. У положенні зберігання бритва відповідно до цього винаходу виглядає наступним чином: лезо 40 заклацнуто в гнізді 31, виконаному в ковпачку 30. Ковпачок встановлений на дифузорі 20, який, у свою чергу, заклацнутий на флаконі 10 з піною для гоління. Користувач знімає ковпачок 30, видавлює необхідну йому кількість піни і наносить її на обличчя. Після цього він вводить полози засобу 25 кріплення леза в проріз 32 ковпачка 30, потім переміщує їх ковзанням у кріпильних пазах 41 леза до необхідного стану. Після цього коротким рухом він витягує лезо. Таким чином, готова до використання бритва містить флакон 10, який служить ручкою і над яким знаходиться дифузор 20 з лезом 4 0. Після гоління користувач промиває лезо 40, вставляє його в гніздо 31 ковпачка, де воно фіксується, переміщує засоби 25 кріплення в прорізи 32 уздовж пазів 41 леза і відокремлює лезо від засобів 25 кріплення. Після цього він може встановити ковпачок 30 на дифузор 20. Таким чином, користувач отримує у вигляді одного предмета не тільки балончик з піною для гоління, але також ручку бритви і лезо. Весь комплект укладається компактно і не займає багато місця. Список позначень: 10 - флакон під тиском з піною для гоління 11 - клапан 20 - дифузор 2 UA 99652 C2 5 10 21 - натискна кнопка 22 - засоби взаємодії з клапаном 23 - вихідний канал 24 - розсіююче сопло 25 - засоби 25 кріплення леза 26 - циліндрична спідниця головного корпусу 27 - заплечики 28 - вікно 29 - шарнір 30 - ковпачок 31 - гніздо для леза 32 - поздовжній проріз 40 - лезо бритви 41 - кріпильні пази леза 15 ФОРМУЛА ВИНАХОДУ 20 25 30 1. Дифузор (20) флакона (10) під тиском з піною для гоління, який містить засоби (25) кріплення леза (40) бритви, який відрізняється тим, що забезпечений знімним ковпачком (30), в якому виконано гніздо (31) для розміщення в ньому знімного леза (40) бритви. 2. Дифузор (20) за п. 1, який відрізняється тим, що містить головний корпус, що має форму по суті циліндра або зрізаного конуса, а засоби (25) кріплення леза бритви знаходяться всередині продовження зазначеного циліндра або зрізаного конуса. 3. Дифузор (20) за п. 1 або 2, який відрізняється тим, що гніздо (31) має подовжній проріз (32). 4. Дифузор (20) за будь-яким з пп. 1-3, який відрізняється тим, що гніздо (31) обладнано засобами, що перешкоджають випадковому виходу леза (40) з гнізда (31). 5. Дифузор (20) за будь-яким з пп. 1-4, який відрізняється тим, що розміри ковпачка вибрані так, що гніздо (31) з подовжнім прорізом (32) знаходиться всередині продовження циліндра або зрізаного конуса, що утворює головний корпус. 6. Дифузор (20) за будь-яким з пп. 1-5, який відрізняється тим, що лезо (40) виконано з можливістю від'єднання від ковпачка (30). 7. Дифузор (20) за будь-яким з пп. 1-6, який відрізняється тим, що з'єднаний із флаконом (10) під тиском, що містить піну для гоління. 3 UA 99652 C2 4 UA 99652 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
