Фриз керамічний декоративний

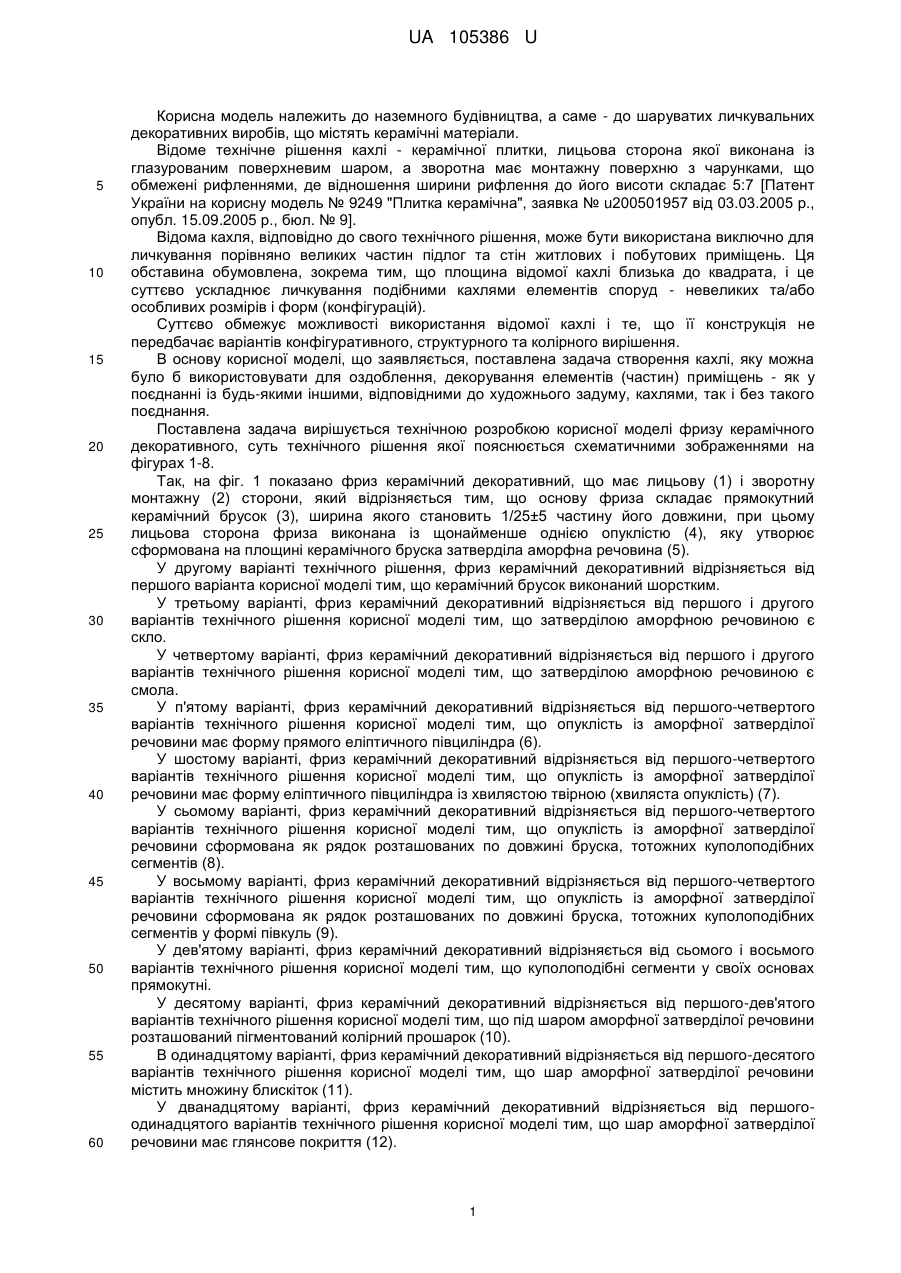

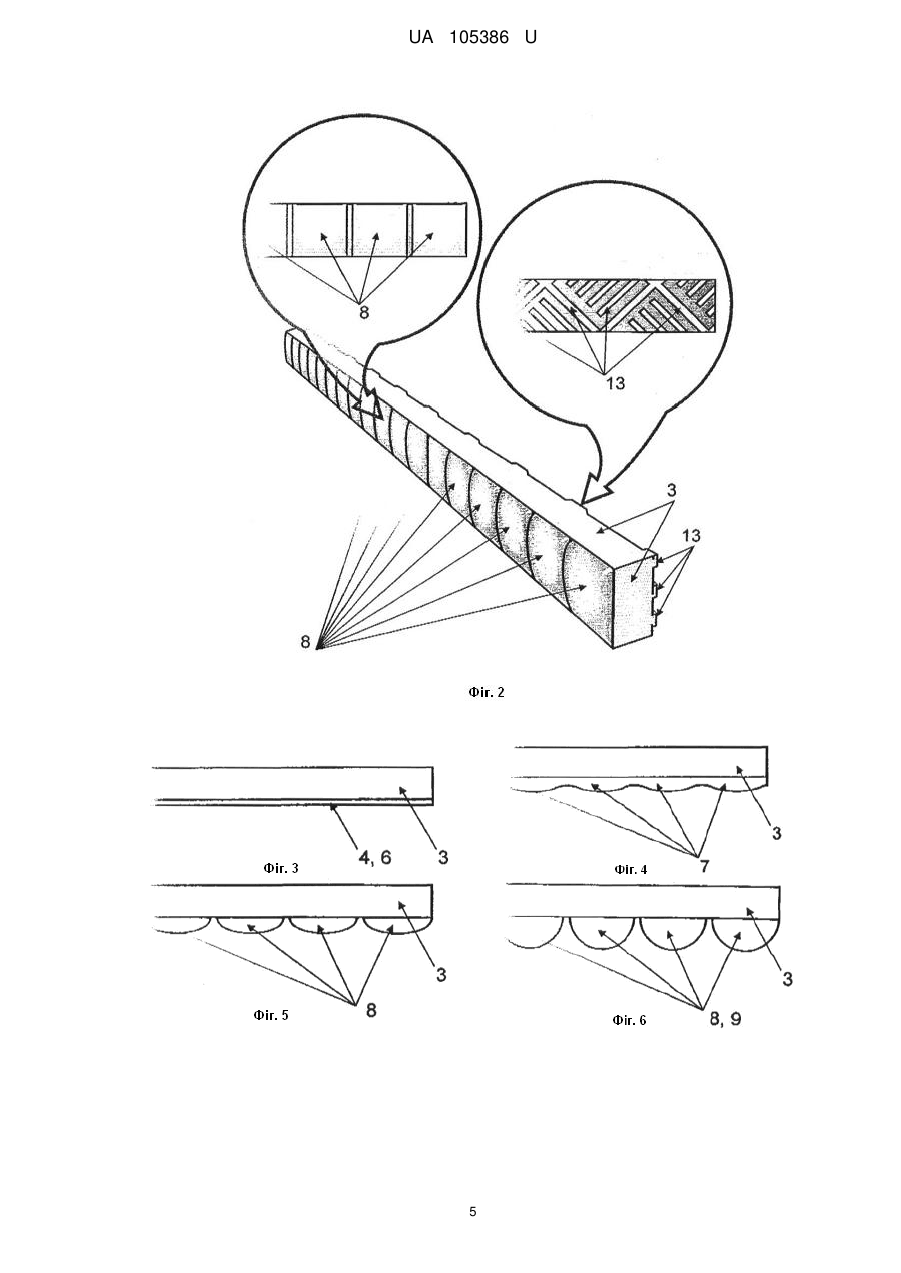

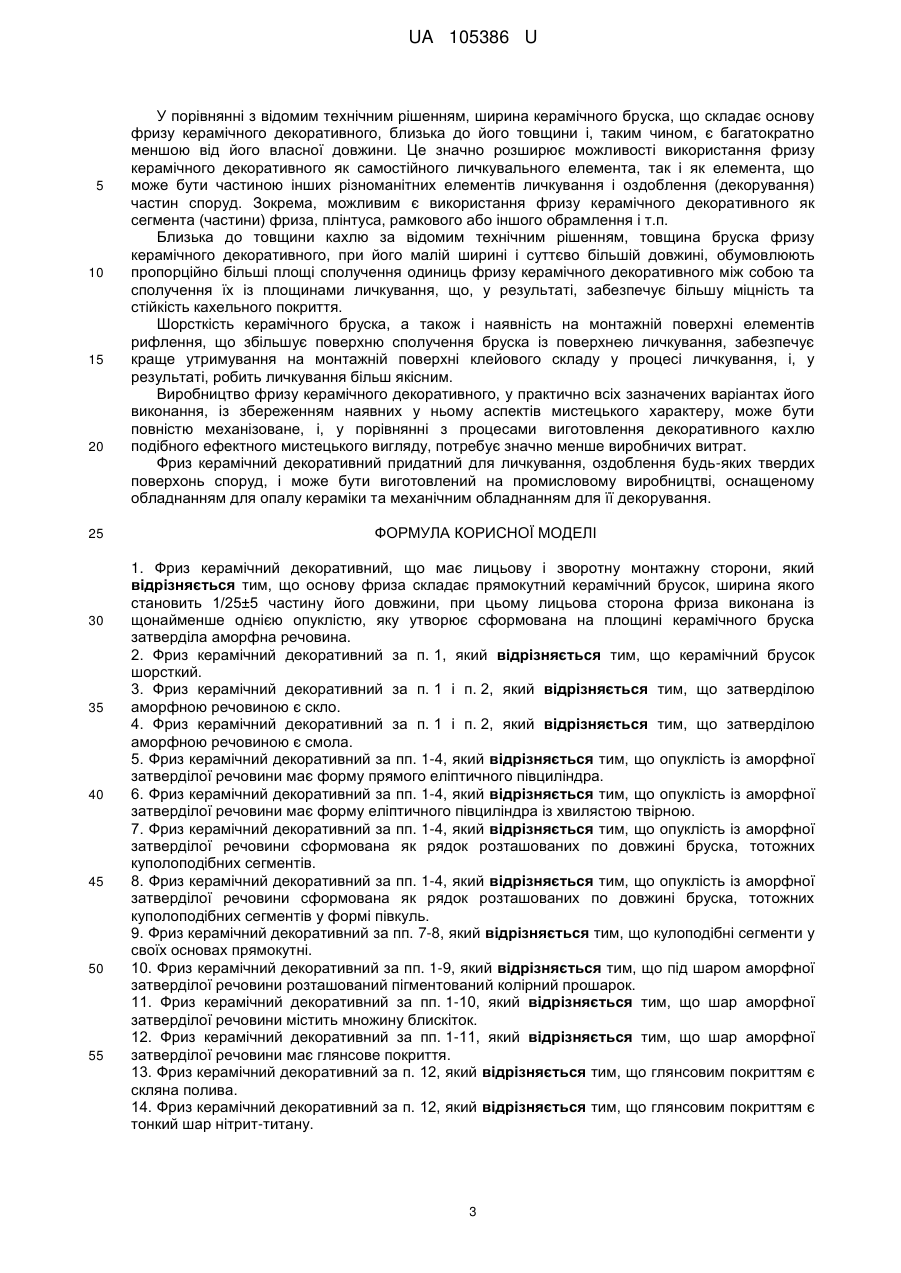

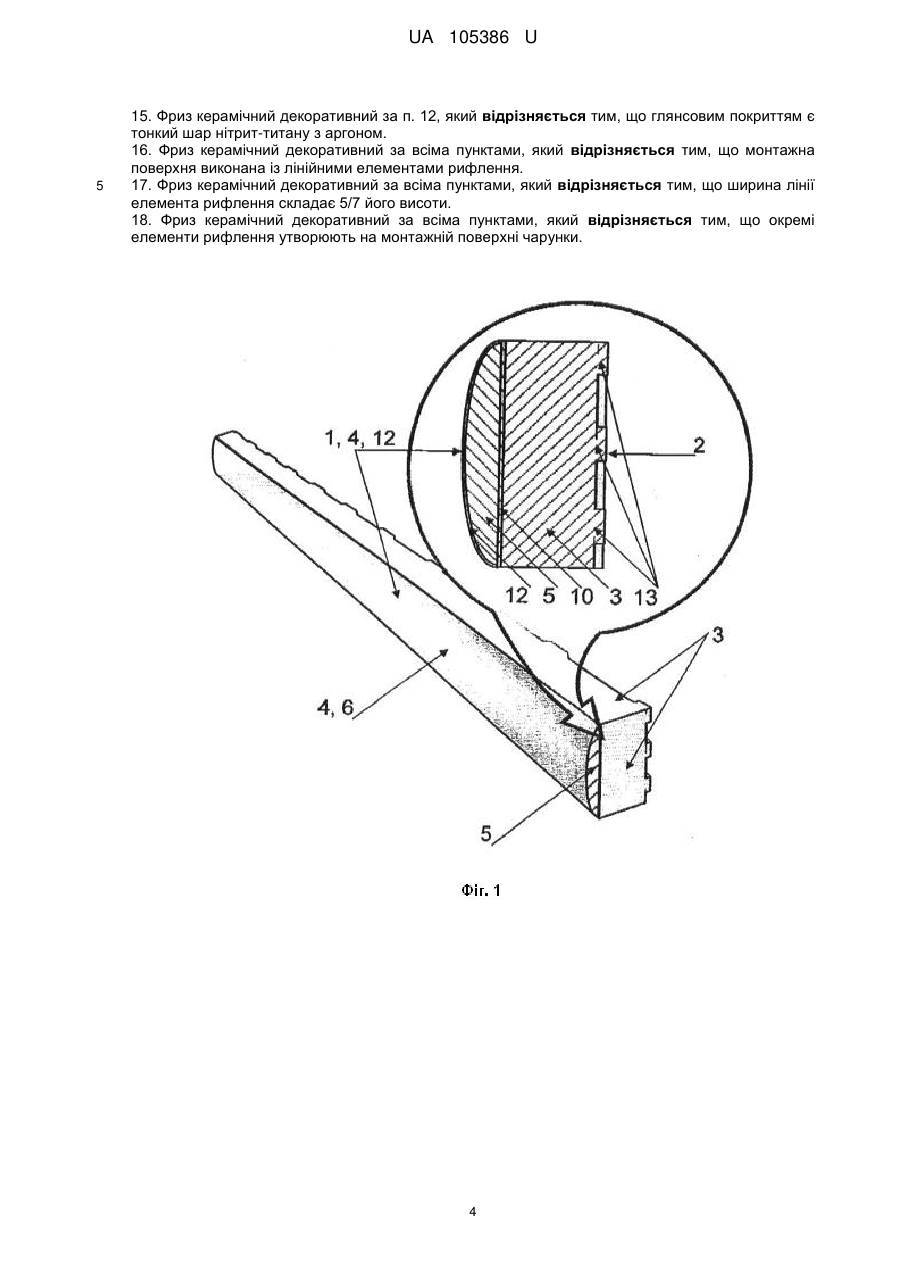

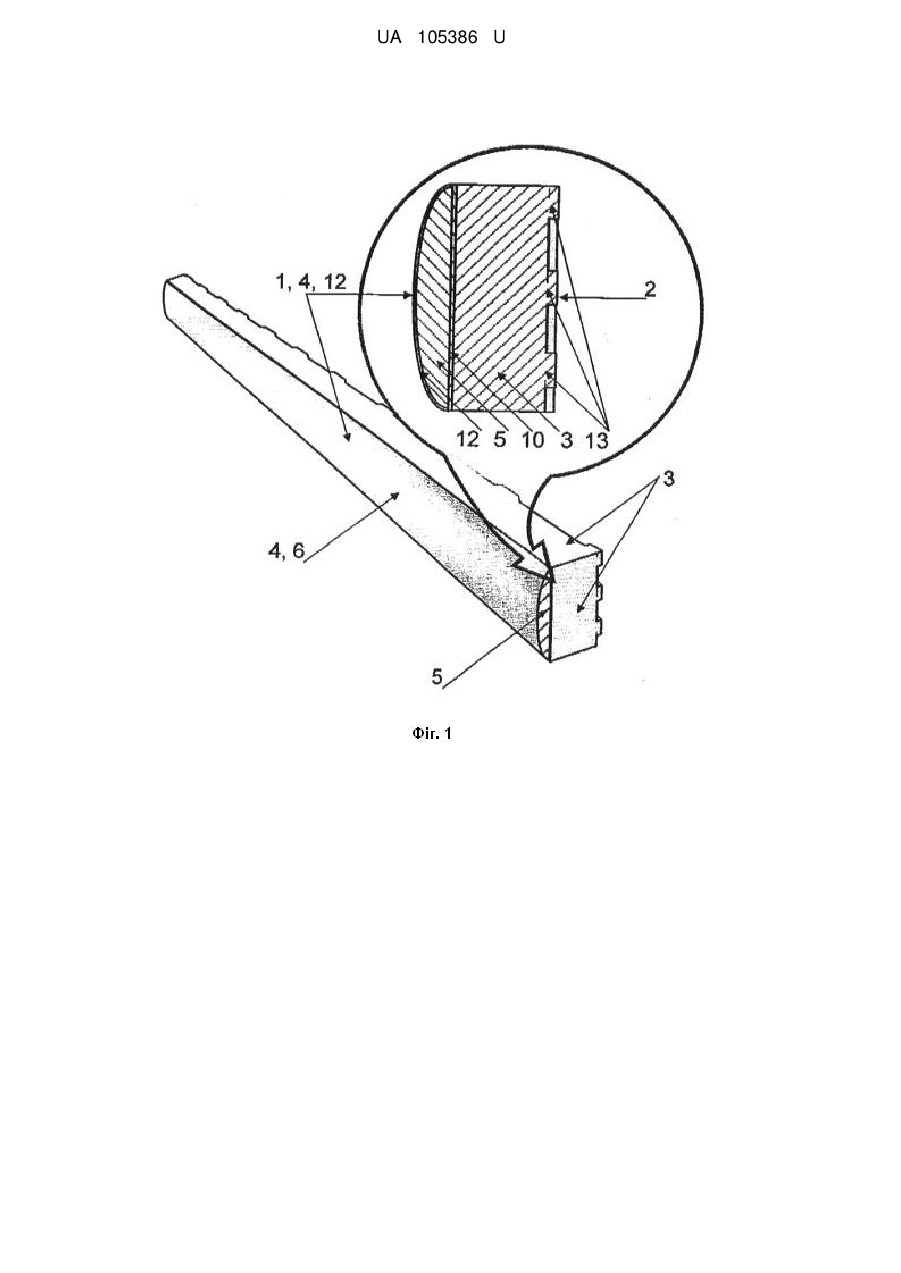

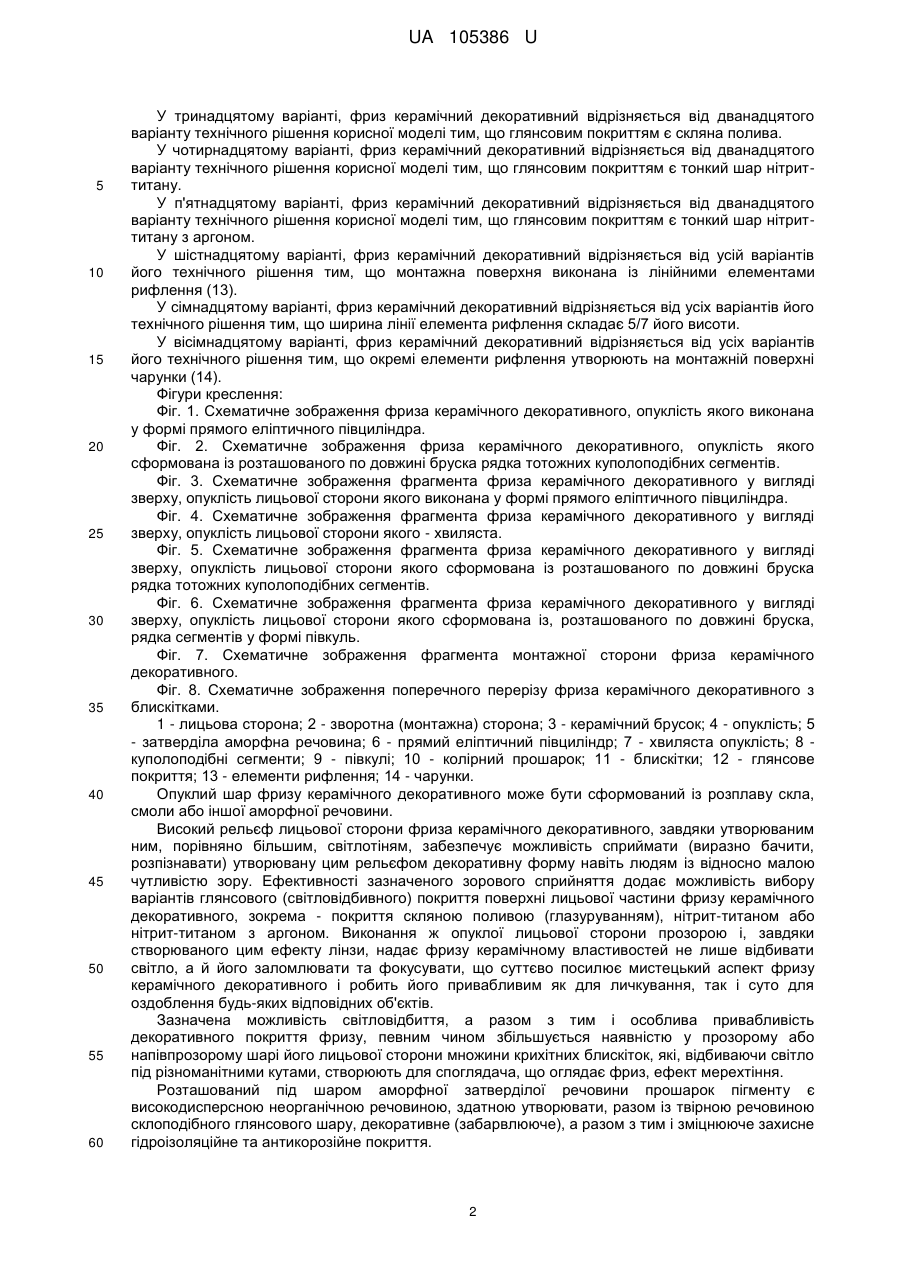

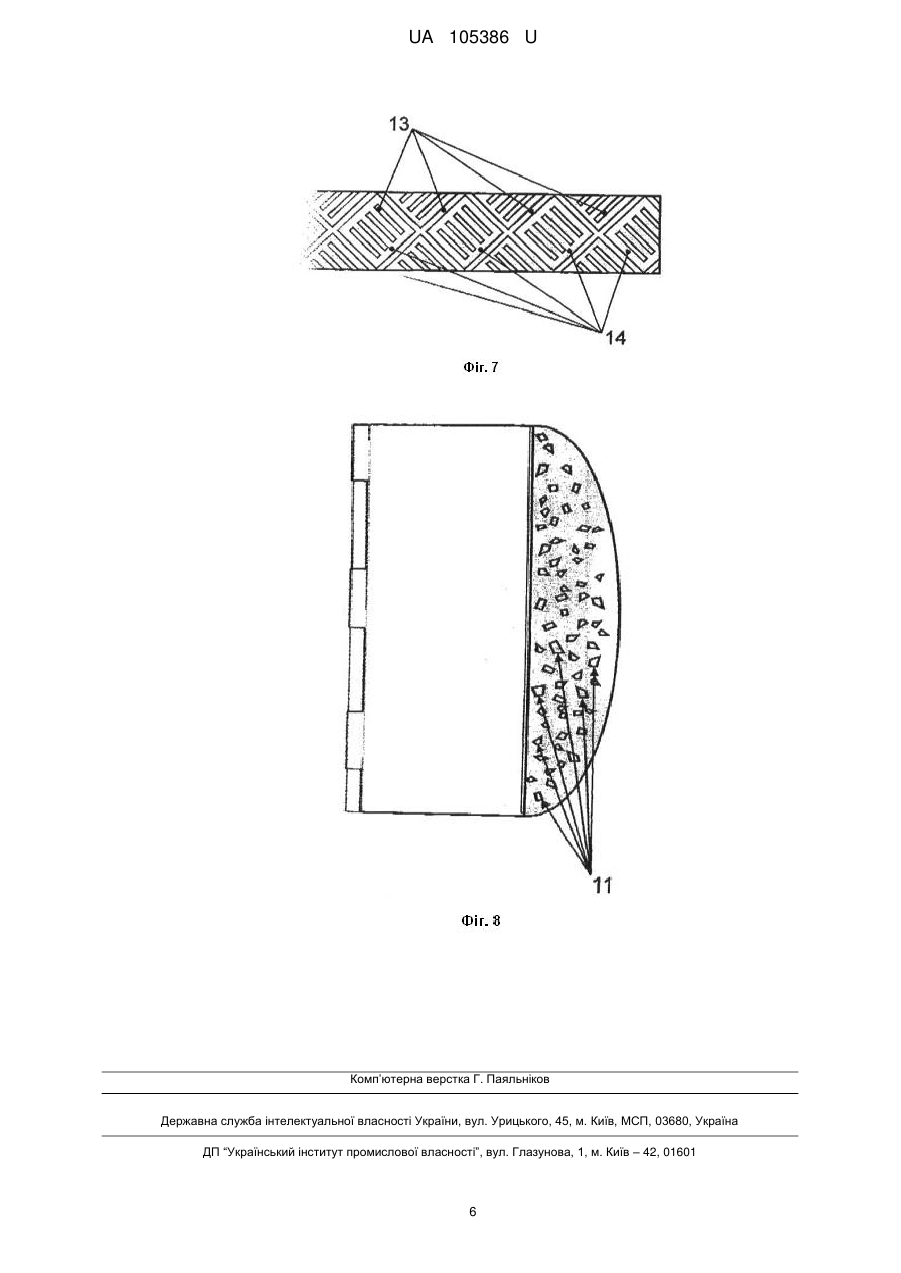

Реферат: Фриз керамічний декоративний має лицьову і зворотну монтажну сторони. Основу фриза складає прямокутний керамічний брусок, ширина якого становить 1/25±5 частину його довжини. При цьому лицьова сторона фриза виконана із щонайменше однією опуклістю, яку утворює сформована на площині керамічного бруска затверділа аморфна речовина. UA 105386 U (12) UA 105386 U UA 105386 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до наземного будівництва, а саме - до шаруватих личкувальних декоративних виробів, що містять керамічні матеріали. Відоме технічне рішення кахлі - керамічної плитки, лицьова сторона якої виконана із глазурованим поверхневим шаром, а зворотна має монтажну поверхню з чарунками, що обмежені рифленнями, де відношення ширини рифлення до його висоти складає 5:7 [Патент України на корисну модель № 9249 "Плитка керамічна", заявка № u200501957 від 03.03.2005 р., опубл. 15.09.2005 р., бюл. № 9]. Відома кахля, відповідно до свого технічного рішення, може бути використана виключно для личкування порівняно великих частин підлог та стін житлових і побутових приміщень. Ця обставина обумовлена, зокрема тим, що площина відомої кахлі близька до квадрата, і це суттєво ускладнює личкування подібними кахлями елементів споруд - невеликих та/або особливих розмірів і форм (конфігурацій). Суттєво обмежує можливості використання відомої кахлі і те, що її конструкція не передбачає варіантів конфігуративного, структурного та колірного вирішення. В основу корисної моделі, що заявляється, поставлена задача створення кахлі, яку можна було б використовувати для оздоблення, декорування елементів (частин) приміщень - як у поєднанні із будь-якими іншими, відповідними до художнього задуму, кахлями, так і без такого поєднання. Поставлена задача вирішується технічною розробкою корисної моделі фризу керамічного декоративного, суть технічного рішення якої пояснюється схематичними зображеннями на фігурах 1-8. Так, на фіг. 1 показано фриз керамічний декоративний, що має лицьову (1) і зворотну монтажну (2) сторони, який відрізняється тим, що основу фриза складає прямокутний керамічний брусок (3), ширина якого становить 1/25±5 частину його довжини, при цьому лицьова сторона фриза виконана із щонайменше однією опуклістю (4), яку утворює сформована на площині керамічного бруска затверділа аморфна речовина (5). У другому варіанті технічного рішення, фриз керамічний декоративний відрізняється від першого варіанта корисної моделі тим, що керамічний брусок виконаний шорстким. У третьому варіанті, фриз керамічний декоративний відрізняється від першого і другого варіантів технічного рішення корисної моделі тим, що затверділою аморфною речовиною є скло. У четвертому варіанті, фриз керамічний декоративний відрізняється від першого і другого варіантів технічного рішення корисної моделі тим, що затверділою аморфною речовиною є смола. У п'ятому варіанті, фриз керамічний декоративний відрізняється від першого-четвертого варіантів технічного рішення корисної моделі тим, що опуклість із аморфної затверділої речовини має форму прямого еліптичного півциліндра (6). У шостому варіанті, фриз керамічний декоративний відрізняється від першого-четвертого варіантів технічного рішення корисної моделі тим, що опуклість із аморфної затверділої речовини має форму еліптичного півциліндра із хвилястою твірною (хвиляста опуклість) (7). У сьомому варіанті, фриз керамічний декоративний відрізняється від першого-четвертого варіантів технічного рішення корисної моделі тим, що опуклість із аморфної затверділої речовини сформована як рядок розташованих по довжині бруска, тотожних куполоподібних сегментів (8). У восьмому варіанті, фриз керамічний декоративний відрізняється від першого-четвертого варіантів технічного рішення корисної моделі тим, що опуклість із аморфної затверділої речовини сформована як рядок розташованих по довжині бруска, тотожних куполоподібних сегментів у формі півкуль (9). У дев'ятому варіанті, фриз керамічний декоративний відрізняється від сьомого і восьмого варіантів технічного рішення корисної моделі тим, що куполоподібні сегменти у своїх основах прямокутні. У десятому варіанті, фриз керамічний декоративний відрізняється від першого-дев'ятого варіантів технічного рішення корисної моделі тим, що під шаром аморфної затверділої речовини розташований пігментований колірний прошарок (10). В одинадцятому варіанті, фриз керамічний декоративний відрізняється від першого-десятого варіантів технічного рішення корисної моделі тим, що шар аморфної затверділої речовини містить множину блискіток (11). У дванадцятому варіанті, фриз керамічний декоративний відрізняється від першогоодинадцятого варіантів технічного рішення корисної моделі тим, що шар аморфної затверділої речовини має глянсове покриття (12). 1 UA 105386 U 5 10 15 20 25 30 35 40 45 50 55 60 У тринадцятому варіанті, фриз керамічний декоративний відрізняється від дванадцятого варіанту технічного рішення корисної моделі тим, що глянсовим покриттям є скляна полива. У чотирнадцятому варіанті, фриз керамічний декоративний відрізняється від дванадцятого варіанту технічного рішення корисної моделі тим, що глянсовим покриттям є тонкий шар нітриттитану. У п'ятнадцятому варіанті, фриз керамічний декоративний відрізняється від дванадцятого варіанту технічного рішення корисної моделі тим, що глянсовим покриттям є тонкий шар нітриттитану з аргоном. У шістнадцятому варіанті, фриз керамічний декоративний відрізняється від усій варіантів його технічного рішення тим, що монтажна поверхня виконана із лінійними елементами рифлення (13). У сімнадцятому варіанті, фриз керамічний декоративний відрізняється від усіх варіантів його технічного рішення тим, що ширина лінії елемента рифлення складає 5/7 його висоти. У вісімнадцятому варіанті, фриз керамічний декоративний відрізняється від усіх варіантів його технічного рішення тим, що окремі елементи рифлення утворюють на монтажній поверхні чарунки (14). Фігури креслення: Фіг. 1. Схематичне зображення фриза керамічного декоративного, опуклість якого виконана у формі прямого еліптичного півциліндра. Фіг. 2. Схематичне зображення фриза керамічного декоративного, опуклість якого сформована із розташованого по довжині бруска рядка тотожних куполоподібних сегментів. Фіг. 3. Схематичне зображення фрагмента фриза керамічного декоративного у вигляді зверху, опуклість лицьової сторони якого виконана у формі прямого еліптичного півциліндра. Фіг. 4. Схематичне зображення фрагмента фриза керамічного декоративного у вигляді зверху, опуклість лицьової сторони якого - хвиляста. Фіг. 5. Схематичне зображення фрагмента фриза керамічного декоративного у вигляді зверху, опуклість лицьової сторони якого сформована із розташованого по довжині бруска рядка тотожних куполоподібних сегментів. Фіг. 6. Схематичне зображення фрагмента фриза керамічного декоративного у вигляді зверху, опуклість лицьової сторони якого сформована із, розташованого по довжині бруска, рядка сегментів у формі півкуль. Фіг. 7. Схематичне зображення фрагмента монтажної сторони фриза керамічного декоративного. Фіг. 8. Схематичне зображення поперечного перерізу фриза керамічного декоративного з блискітками. 1 - лицьова сторона; 2 - зворотна (монтажна) сторона; 3 - керамічний брусок; 4 - опуклість; 5 - затверділа аморфна речовина; 6 - прямий еліптичний півциліндр; 7 - хвиляста опуклість; 8 куполоподібні сегменти; 9 - півкулі; 10 - колірний прошарок; 11 - блискітки; 12 - глянсове покриття; 13 - елементи рифлення; 14 - чарунки. Опуклий шар фризу керамічного декоративного може бути сформований із розплаву скла, смоли або іншої аморфної речовини. Високий рельєф лицьової сторони фриза керамічного декоративного, завдяки утворюваним ним, порівняно більшим, світлотіням, забезпечує можливість сприймати (виразно бачити, розпізнавати) утворювану цим рельєфом декоративну форму навіть людям із відносно малою чутливістю зору. Ефективності зазначеного зорового сприйняття додає можливість вибору варіантів глянсового (світловідбивного) покриття поверхні лицьової частини фризу керамічного декоративного, зокрема - покриття скляною поливою (глазуруванням), нітрит-титаном або нітрит-титаном з аргоном. Виконання ж опуклої лицьової сторони прозорою і, завдяки створюваного цим ефекту лінзи, надає фризу керамічному властивостей не лише відбивати світло, а й його заломлювати та фокусувати, що суттєво посилює мистецький аспект фризу керамічного декоративного і робить його привабливим як для личкування, так і суто для оздоблення будь-яких відповідних об'єктів. Зазначена можливість світловідбиття, а разом з тим і особлива привабливість декоративного покриття фризу, певним чином збільшується наявністю у прозорому або напівпрозорому шарі його лицьової сторони множини крихітних блискіток, які, відбиваючи світло під різноманітними кутами, створюють для споглядача, що оглядає фриз, ефект мерехтіння. Розташований під шаром аморфної затверділої речовини прошарок пігменту є високодисперсною неорганічною речовиною, здатною утворювати, разом із твірною речовиною склоподібного глянсового шару, декоративне (забарвлююче), а разом з тим і зміцнююче захисне гідроізоляційне та антикорозійне покриття. 2 UA 105386 U 5 10 15 20 25 30 35 40 45 50 55 У порівнянні з відомим технічним рішенням, ширина керамічного бруска, що складає основу фризу керамічного декоративного, близька до його товщини і, таким чином, є багатократно меншою від його власної довжини. Це значно розширює можливості використання фризу керамічного декоративного як самостійного личкувального елемента, так і як елемента, що може бути частиною інших різноманітних елементів личкування і оздоблення (декорування) частин споруд. Зокрема, можливим є використання фризу керамічного декоративного як сегмента (частини) фриза, плінтуса, рамкового або іншого обрамлення і т.п. Близька до товщини кахлю за відомим технічним рішенням, товщина бруска фризу керамічного декоративного, при його малій ширині і суттєво більшій довжині, обумовлюють пропорційно більші площі сполучення одиниць фризу керамічного декоративного між собою та сполучення їх із площинами личкування, що, у результаті, забезпечує більшу міцність та стійкість кахельного покриття. Шорсткість керамічного бруска, а також і наявність на монтажній поверхні елементів рифлення, що збільшує поверхню сполучення бруска із поверхнею личкування, забезпечує краще утримування на монтажній поверхні клейового складу у процесі личкування, і, у результаті, робить личкування більш якісним. Виробництво фризу керамічного декоративного, у практично всіх зазначених варіантах його виконання, із збереженням наявних у ньому аспектів мистецького характеру, може бути повністю механізоване, і, у порівнянні з процесами виготовлення декоративного кахлю подібного ефектного мистецького вигляду, потребує значно менше виробничих витрат. Фриз керамічний декоративний придатний для личкування, оздоблення будь-яких твердих поверхонь споруд, і може бути виготовлений на промисловому виробництві, оснащеному обладнанням для опалу кераміки та механічним обладнанням для її декорування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Фриз керамічний декоративний, що має лицьову і зворотну монтажну сторони, який відрізняється тим, що основу фриза складає прямокутний керамічний брусок, ширина якого становить 1/25±5 частину його довжини, при цьому лицьова сторона фриза виконана із щонайменше однією опуклістю, яку утворює сформована на площині керамічного бруска затверділа аморфна речовина. 2. Фриз керамічний декоративний за п. 1, який відрізняється тим, що керамічний брусок шорсткий. 3. Фриз керамічний декоративний за п. 1 і п. 2, який відрізняється тим, що затверділою аморфною речовиною є скло. 4. Фриз керамічний декоративний за п. 1 і п. 2, який відрізняється тим, що затверділою аморфною речовиною є смола. 5. Фриз керамічний декоративний за пп. 1-4, який відрізняється тим, що опуклість із аморфної затверділої речовини має форму прямого еліптичного півциліндра. 6. Фриз керамічний декоративний за пп. 1-4, який відрізняється тим, що опуклість із аморфної затверділої речовини має форму еліптичного півциліндра із хвилястою твірною. 7. Фриз керамічний декоративний за пп. 1-4, який відрізняється тим, що опуклість із аморфної затверділої речовини сформована як рядок розташованих по довжині бруска, тотожних куполоподібних сегментів. 8. Фриз керамічний декоративний за пп. 1-4, який відрізняється тим, що опуклість із аморфної затверділої речовини сформована як рядок розташованих по довжині бруска, тотожних куполоподібних сегментів у формі півкуль. 9. Фриз керамічний декоративний за пп. 7-8, який відрізняється тим, що кулоподібні сегменти у своїх основах прямокутні. 10. Фриз керамічний декоративний за пп. 1-9, який відрізняється тим, що під шаром аморфної затверділої речовини розташований пігментований колірний прошарок. 11. Фриз керамічний декоративний за пп. 1-10, який відрізняється тим, що шар аморфної затверділої речовини містить множину блискіток. 12. Фриз керамічний декоративний за пп. 1-11, який відрізняється тим, що шар аморфної затверділої речовини має глянсове покриття. 13. Фриз керамічний декоративний за п. 12, який відрізняється тим, що глянсовим покриттям є скляна полива. 14. Фриз керамічний декоративний за п. 12, який відрізняється тим, що глянсовим покриттям є тонкий шар нітрит-титану. 3 UA 105386 U 5 15. Фриз керамічний декоративний за п. 12, який відрізняється тим, що глянсовим покриттям є тонкий шар нітрит-титану з аргоном. 16. Фриз керамічний декоративний за всіма пунктами, який відрізняється тим, що монтажна поверхня виконана із лінійними елементами рифлення. 17. Фриз керамічний декоративний за всіма пунктами, який відрізняється тим, що ширина лінії елемента рифлення складає 5/7 його висоти. 18. Фриз керамічний декоративний за всіма пунктами, який відрізняється тим, що окремі елементи рифлення утворюють на монтажній поверхні чарунки. 4 UA 105386 U 5 UA 105386 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
