Узв біоплато-фільтр гідропонного типу з регенерацією laguna.el-143

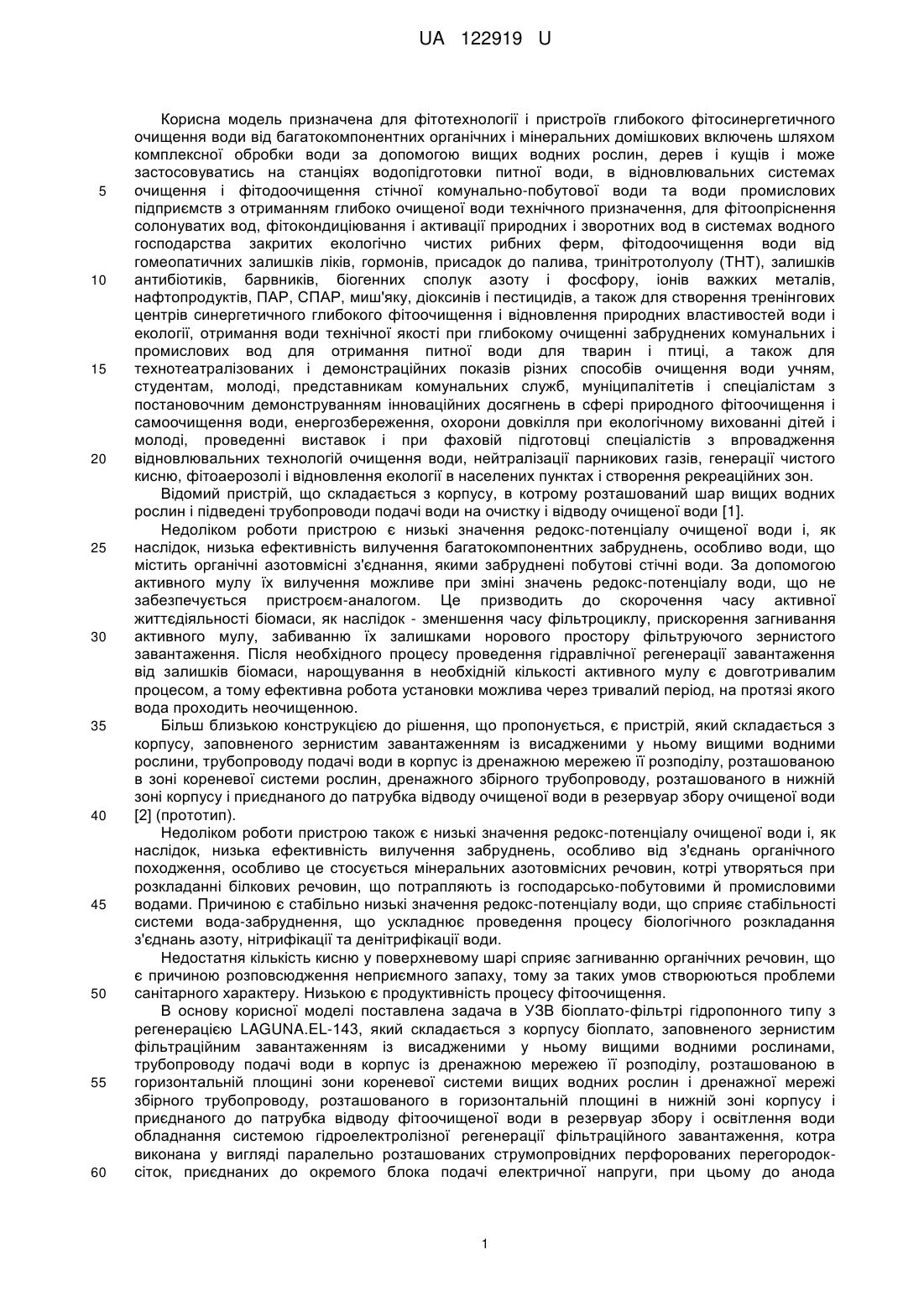

Реферат: УЗВ біоплато-фільтр гідропонного типу з регенерацією складається з корпусу біоплато, заповненого зернистим фільтраційним завантаженням із висадженими у ньому вищими водними рослинами, трубопроводу подачі води в корпус із дренажною мережею її розподілу, розташованою в горизонтальній площині зони кореневої системи вищих водних рослин, і дренажної мережі збірного трубопроводу, розташованого в горизонтальній площині в нижній зоні корпусу і приєднаного до патрубка відводу фітоочищеної води в резервуар збору і освітлення води. Додатково введено систему гідроелектролізної регенерації фільтраційного завантаження, котра виконана у вигляді паралельно розташованих струмопровідних перфорованих перегородок-сіток, приєднаних до окремого блока подачі електричної напруги. При цьому до анода приєднана перегородка-сітка, яка розташована нижче дренажної мережі подачі води на очищення, а до катода приєднана перегородка-сітка, яка розташована нижче дренажної мережі збірного трубопроводу. UA 122919 U (12) UA 122919 U UA 122919 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель призначена для фітотехнології і пристроїв глибокого фітосинергетичного очищення води від багатокомпонентних органічних і мінеральних домішкових включень шляхом комплексної обробки води за допомогою вищих водних рослин, дерев і кущів і може застосовуватись на станціях водопідготовки питної води, в відновлювальних системах очищення і фітодоочищення стічної комунально-побутової води та води промислових підприємств з отриманням глибоко очищеної води технічного призначення, для фітоопріснення солонуватих вод, фітокондиціювання і активації природних і зворотних вод в системах водного господарства закритих екологічно чистих рибних ферм, фітодоочищення води від гомеопатичних залишків ліків, гормонів, присадок до палива, тринітротолуолу (ТНТ), залишків антибіотиків, барвників, біогенних сполук азоту і фосфору, іонів важких металів, нафтопродуктів, ПАР, СПАР, миш'яку, діоксинів і пестицидів, а також для створення тренінгових центрів синергетичного глибокого фітоочищення і відновлення природних властивостей води і екології, отримання води технічної якості при глибокому очищенні забруднених комунальних і промислових вод для отримання питної води для тварин і птиці, а також для технотеатралізованих і демонстраційних показів різних способів очищення води учням, студентам, молоді, представникам комунальних служб, муніципалітетів і спеціалістам з постановочним демонструванням інноваційних досягнень в сфері природного фітоочищення і самоочищення води, енергозбереження, охорони довкілля при екологічному вихованні дітей і молоді, проведенні виставок і при фаховій підготовці спеціалістів з впровадження відновлювальних технологій очищення води, нейтралізації парникових газів, генерації чистого кисню, фітоаерозолі і відновлення екології в населених пунктах і створення рекреаційних зон. Відомий пристрій, що складається з корпусу, в котрому розташований шар вищих водних рослин і підведені трубопроводи подачі води на очистку і відводу очищеної води [1]. Недоліком роботи пристрою є низькі значення редокс-потенціалу очищеної води і, як наслідок, низька ефективність вилучення багатокомпонентних забруднень, особливо води, що містить органічні азотовмісні з'єднання, якими забруднені побутові стічні води. За допомогою активного мулу їх вилучення можливе при зміні значень редокс-потенціалу води, що не забезпечується пристроєм-аналогом. Це призводить до скорочення часу активної життєдіяльності біомаси, як наслідок - зменшення часу фільтроциклу, прискорення загнивання активного мулу, забиванню їх залишками норового простору фільтруючого зернистого завантаження. Після необхідного процесу проведення гідравлічної регенерації завантаження від залишків біомаси, нарощування в необхідній кількості активного мулу є довготривалим процесом, а тому ефективна робота установки можлива через тривалий період, на протязі якого вода проходить неочищенною. Більш близькою конструкцією до рішення, що пропонується, є пристрій, який складається з корпусу, заповненого зернистим завантаженням із висадженими у ньому вищими водними рослини, трубопроводу подачі води в корпус із дренажною мережею її розподілу, розташованою в зоні кореневої системи рослин, дренажного збірного трубопроводу, розташованого в нижній зоні корпусу і приєднаного до патрубка відводу очищеної води в резервуар збору очищеної води [2] (прототип). Недоліком роботи пристрою також є низькі значення редокс-потенціалу очищеної води і, як наслідок, низька ефективність вилучення забруднень, особливо від з'єднань органічного походження, особливо це стосується мінеральних азотовмісних речовин, котрі утворяться при розкладанні білкових речовин, що потрапляють із господарсько-побутовими й промисловими водами. Причиною є стабільно низькі значення редокс-потенціалу води, що сприяє стабільності системи вода-забруднення, що ускладнює проведення процесу біологічного розкладання з'єднань азоту, нітрифікації та денітрифікації води. Недостатня кількість кисню у поверхневому шарі сприяє загниванню органічних речовин, що є причиною розповсюдження неприємного запаху, тому за таких умов створюються проблеми санітарного характеру. Низькою є продуктивність процесу фітоочищення. В основу корисної моделі поставлена задача в УЗВ біоплато-фільтрі гідропонного типу з регенерацією LAGUNA.EL-143, який складається з корпусу біоплато, заповненого зернистим фільтраційним завантаженням із висадженими у ньому вищими водними рослинами, трубопроводу подачі води в корпус із дренажною мережею її розподілу, розташованою в горизонтальній площині зони кореневої системи вищих водних рослин і дренажної мережі збірного трубопроводу, розташованого в горизонтальній площині в нижній зоні корпусу і приєднаного до патрубка відводу фітоочищеної води в резервуар збору і освітлення води обладнання системою гідроелектролізної регенерації фільтраційного завантаження, котра виконана у вигляді паралельно розташованих струмопровідних перфорованих перегородоксіток, приєднаних до окремого блока подачі електричної напруги, при цьому до анода 1 UA 122919 U 5 10 15 20 25 30 35 40 45 50 55 60 приєднана перегородка-сітка, яка розташована нижче дренажної мережі подачі води на очищення, а до катода приєднана перегородка-сітка, яка розташована нижче дренажної мережі збірного трубопроводу, при цьому перфоровані струмопровідні перегородки-сітки системи гідроелектростатичної регенерації виконані з електрохімічно нерозчинного матеріалу, а як заповнення зернистого фільтраційного завантаження використовують додаткові струмопровідні сипучі гранули шунгіту і/або подрібненого металевого лому, що містить алюміній, і/або гранули силуміну, і/або гранульований графіт, які розміщені в корпусі з можливістю електричного контакту з струмопровідними перегородками-сітками, забезпечити збільшення редокспотенціалу очищеної води. Поставлена задача вирішується в УЗВ біоплато-фільтрі гідропонного типу з регенерацією LAGUNA.EL-I43, який складається з корпусу біоплато, заповненого зернистим фільтраційним завантаженням із висадженими у ньому вищими водними рослинами, трубопроводу подачі води в корпус із дренажною мережею її розподілу, розташованою в горизонтальній площині зони кореневої системи вищих водних рослин і дренажної мережі збірного трубопроводу, розташованого в горизонтальній площині в нижній зоні корпусу і приєднаного до патрубка відводу фітоочищеної води в резервуар збору і освітлення води, шляхом того, що згідно з корисною моделлю, пристрій додатково обладнаний системою гідроелектролізної регенерації фільтраційного завантаження, котра виконана у вигляді паралельно розташованих струмопровідних перфорованих перегородок-сіток, приєднаних до окремого блока подачі електричної напруги, при цьому до анода приєднана перегородка-сітка, яка розташована нижче дренажної мережі подачі води на очищення, а до катода приєднана перегородка-сітка, яка розташована нижче дренажної мережі збірного трубопроводу. Поставлена задача вирішується в УЗВ біоплато-фільтрі гідропонного типу з регенерацією LAGUNA.EL-143 шляхом того, що, згідно з корисною моделлю, перфоровані струмопровідні перегородки-сітки системи гідроелектростатичної регенерації виконані з електрохімічно нерозчинного матеріалу, при цьому як заповнення зернистого фільтраційного завантаження використовують додаткові струмопровідні сипучі гранули шунгіту і/або подрібненого металевого лому, що містить алюміній і/або гранули силуміну, і/або гранульований графіт, які розміщені в корпусі з можливістю електричного контакту з струмопровідними перегородками-сітками. Додаткове обладнання пристрою системою гідроелектролізної регенерації фільтраційного завантаження, котра виконана у вигляді паралельно розташованих струмопровідних перфорованих перегородок-сіток, приєднаних до окремого блока подачі електричної напруги, при цьому до анода приєднана перегородка-сітка, яка розташована нижче дренажної мережі подачі води на очищення, а до катода приєднана перегородка-сітка, яка розташована нижче дренажної мережі збірного трубопроводу дозволяє провадити регулювання редокс-потенціалу по висоті зернистого завантаження в корпусі фільтра, а також створювати необхідне газове середовище між розподільчою та збірною дренажними мережами, що у поєднанні здатне створювати оптимальні умови життєдіяльності біоактивного середовища (біоплівки, активного мулу), проводити регенерування їх штамів, що перешкоджає їх відмиранню, попереджає виникненню процесу загнивання і утворенню неприємного запаху. Виконання УЗВ біоплато-фільтра гідропонного типу з регенерацією LAGUNA.EL-143 таким чином, що перфоровані струмопровідні перегородки-сітки системи гідроелектростатичної регенерації виконані з електрохімічно нерозчинного матеріалу, при цьому як заповнення зернистого фільтраційного завантаження використовують додаткові струмопровідні сипучі гранули шунгіту і/або подрібненого металевого лому, що містить алюміній, і/або гранули силуміну, і/або гранульований графіт, які розміщені в корпусі з можливістю електричного контакту з струмопровідними перегородками-сітками, дозволяє досягти впливу електролізного отримання азоту і кисню у відповідних зонах фільтруючого зернистого завантаження. Результатом є градієнтна зміна редокс-потенціалу в напрямі фільтрування води, котра сприяє процесам нітрифікації і денітрифікації в пристрої, при цьому денітрифікація найбільш ефективно провадиться в діапазоні редокс-потенціалу от 13 до 17 одиниць в присутності кисню, що забезпечується його генеруванням в області анода-перегородки, розташованої біля дренажної мережі подачі води на очищення. Вплив на газове середовище, створення градієнту редокс-потенціалу, його збільшення у напрямі фільтрування, створюються умови видалення азотвмісних сполук з води біотехнологічним шляхом біологічної нітрифікації-денітрифікації. Відбувається біоокислення сполук азоту до нітратів і наступному їх біовідновлення до азоту. При цьому провадиться комплексне біологічне очищення із використанням прямого фітосорбційного поглинання кореневою системою вищих вологолюбивих рослин та нітрозних автотрофних і гетеротрофних бактерій, що перетворять азотовмісні речовини в газоподібний азот, протікають у присутності 2 UA 122919 U 5 10 15 20 25 30 35 40 45 50 55 60 речовини, здатних до окислювання. Такою речовиною є газоподібний водень, що генерується в зоні перегородки-катода, розташованої нижче дренажного збірного трубопроводу. Завдяки тому, що корпус виконаний електрично ізольованим від зовнішнього обладнання, перфоровані перегородки системи електростатичної регенерації виконані з електрохімічно нерозчинного матеріалу, а дренажні мережі подачі стічної води в корпус і дренажний збірний трубопровід - із діелектричного матеріалу, забезпечується зміна редокс-потенціалу в зоні фільтраційного очищення і ефективно використовується для періодичного генерування кисню та водню, за рахунок чого провадиться корегування редокс-потенціалу і регенерування біологічного субстрату фільтруючого завантаження. На кресленні зображена схема запропонованого УЗВ біоплато-фільтр гідропонного типу з регенерацією LAGUNA.EL-143. УЗВ біоплато-фільтр гідропонного типу з регенерацією LAGUNA.EL-143 складається з трубопроводу подачі води на очищення 1, із дренажною мережею її розподілу 2 із діелектричного матеріалу, розташованою в горизонтальній площині зони кореневої системи вищих водних рослин, корпусу 3, електрично ізольованого від зовнішнього обладнання, з мінеральним фільтраційним завантаженням 4, при цьому як заповнення зернистого фільтраційного завантаження використовують додаткові струмопровідні сипучі гранули шунгіту і/або подрібненого металевого лому, що містить алюміній, і/або гранули силуміну, і/або гранульований графіт, які розміщені в корпусі з можливістю електричного контакту з струмопровідними перегородками-сітками, в якому висаджені вищі водні рослини 5, дренажного збірного трубопроводу 6 із діелектричного матеріалу, розташованою в горизонтальній площині, патрубка відводу очищеної води 7 в збірний резервуар очищеної води 8, системи гідроелектролізної регенерації фільтруючого завантаження, яка включає перегородку-анод 9, розташовану біля дренажної мережі подачі води на очищення, перегородку-катод 10, розташовану нижче дренажного збірного трубопроводу, блока подачі постійної електричної напруги 11, до якого електрично приєднані відповідні паралельно розташовані перфоровані перегородки (9 і 10), трубопроводу відводу очищеної води 12. УЗВ біоплато-фільтр гідропонного типу з регенерацією LAGUNA.EL-143 працює наступним чином. Вода на очищення подається по трубопроводу 1 у дренажну мережу її розподілу в мінеральне фільтруюче завантаження 4, котре знаходиться в корпусі 3. Вода з забрудненнями фільтрується крізь мінеральне фільтраційне завантаження 4, розташоване в горизонтальній площині зони кореневої системи вищих водних рослин, при цьому як заповнення зернистого фільтраційного завантаження використовують додаткові струмопровідні сипучі гранули шунгіту і/або подрібненого металевого лому, що містить алюміній, і/або гранули силуміну, і/або гранульований графіт, які розміщені в корпусі з можливістю електричного контакту з струмопровідними перегородками-сітками, контактуючи із кореневою системою вищих водних рослини 5, котра безпосередньо поглинає частину забруднень, склад яких відповідає потребам рослин, за рахунок чого підвищується редокс-потенціал води. Крім цього, на поверхні мінерального завантаження розвивається біоплівка з представників групи так званих нітрозних бактерій, за допомогою яких під час фільтрування води проводиться видалення азотовмісних сполук з води шляхом біологічної нітрифікації-денітрифікації. Проводиться біоокислення біогенних сполук азоту до нітритів, нітратів і наступне їх біовідновлення до азоту. Спочатку проводиться фаза нітрифікації - окислювання амонійного азоту до нітритів, що забезпечується діяльністю представниками групи так званих нітрозних бактерій - автотрофів Nitrosomonas, Nitrosocystis, Nitrosococcus і ін. [3]. Для ефективного проведення аеробними мікроорганізмами необхідний кисень. Цьому сприяє система електростатичної регенерації, так, подаючи періодично постійну напругу від блока 11 на перфоровані перегородки, в зоні перегородки-анода 9, гідроелектролізної системи регенерації, розташованої біля дренажної мережі розподілу води, генерується кисень, котрий і забезпечує регенерування мікробіологічної складової елементів очищення, створює найоптимальніші умови біообробки забруднень, збільшує коефіцієнт процесу розкладання забруднень за рахунок зростання питомої швидкості утилізації субстрату бактеріями. Крім цього біоплівка містить автотрофні бактерії-нітрифікатори й гетеротрофні бактерії, за рахунок чого відбувається окислювання органічних речовин, а потім - нітрифікація за умови достатньої кількості кисню, котрий забезпечується системою електростатичної регенерації. У нижньому шарі (відносно перегородки-катода 10, гідроелектролізної системи регенерації, розташованої нижче дренажного збірного трубопроводу) утворюються анаеробні умови, в яких нітрити й нітрати під дією бактерій породи Pseudomonas відновлюються за схемою NO-3  NO-2  NО  N2O  N [4]. Але для проведення біологічних процесів, заснованих на використанні 3 UA 122919 U 5 10 15 20 25 30 35 40 45 50 55 автотрофних і гетеротрофних бактерій, що перетворять азотовмісні речовини в газоподібний азот, протікають у присутності речовини, здатної до окислювання. Такою речовиною є газоподібний водень, що генерується в нижній зоні перфорованою перегородкою-катодом 10, розташованою нижче дренажного збірного трубопроводу 6 системи електростатичної регенерації. З води мікроорганізмами також вилучаються карбонати та інші домішки, які звичайно присутні у воді. Активний вплив змінного газового середовища створює умови для комплексної біологічної обробки (біоплівка та фітосорбційне поглинання), фільтруванню, окисленню, а особливістю є те, що зміна редокс-потенціалу води є градієнтною (неоднорідною), зростаючою в напрямі фільтрування, призводить до остаточного окислення та мінералізації забруднень, проводиться знезараження як води, так і осаду, що попереджає можливість загнивання в результаті розвитку патогенної бактеріальної форми [5]. Очищена вода через дренажний збірний трубопровід 6, по патрубку відводу 7 надходить в збірний резервуар очищеної води 8, звідки по трубопроводу відводу очищеної води 12 відводиться для подальшого використання. Запропоноване технічне рішення має суттєві відмінності від відомих конструкцій пристроїв аналогічного призначення. Це полягає у способі проведення нітрифікації-денітрифікації шляхом електростатичної регенерації фільтруючого завантаження, використання якої сприяє утворенню градієнту редокс-потенціалу, аеробної і анаеробної зон в одному пристрої очищення води, коли електричним методом генерується кисень і водень, необхідний для ефективного вилучення забруднень. Так нітрифікацію проводять в аеробних умовах, а денітрифікацію - в анаеробних. Пристрій дозволяє сумістити проведення цих процесів в одній споруді, що дозволяє зменшити час очищення; скоротити кількість споруд і, відповідно, капітальні витрати, виключити добавку лужних реагентів і додаткового субстрату. Крім цього, пристроєм цілеспрямовано реалізується комплексний вплив на водне середовище, використовуючи біологічні методи, такі як фітоконтактний масообмін з боку вологолюбивих вищих рослин, для яких створені спеціальні умови, а також вплив на водне середовище, що очищається, біологічної обробки біоплівкою у поєднанні із зміною газового середовища та фільтрацією крізь спеціально підібраний шар зернистого завантаження. Запропоновані конструктивні рішення дозволяють одержати нову якість очищення води, котра може містити забруднення із відмінними фізико-хімічними властивостями, при цьому робота пристрою базується на використанні природних явищ, коли речовини, які шкідливі для людини, є необхідними поживними речовинами для вищих рослин та мікробіологічної флори, поглинаються ними. Тобто, реалізується безпечна технологія, яку слід запроваджувати не тільки за її доступність і простоту, але й за економічну доцільність, а отримана очищена вода не містить шкідливих хімічних реагентів. Пристрій дозволяє зменшити собівартість очищення води за рахунок комплексного впливу на водне середовище і дозволяє одночасно зменшити концентрацію забруднень: по ХПК на 10 %, по БПК5 на 60-70 %, вміст зважених речовин на 60 %, азоту (по NH4 і NО2-) на 80 %,. Експлуатаційною перевагою пристрою є безперервність видалення нітратів з води, а сам процес може бути автоматизований, коли вимагається нерегулярний огляд обладнання з боку обслуговуючого персоналу. Реалізація запропонованого технічного рішення УЗВ біоплато-фільтр гідропонного типу з регенерацією LAGUNA.EL-143 дозволить збільшити швидкість процесу фітоочищення води (орієнтовно в 3,2…4,5 разу завдяки регенерації фільтраційного завантаження і використання активного мулу, біоінокулянтів, ЕМ-фітотехнології і біоплато з вищими водними рослинами). В біоплато-фільтрі запропонованого комплексу УЗВ біоплато-фільтр гідропонного типу з регенерацією LAGUNA.EL-143, наприклад, кількість поглинутого при фотосинтезі СО 2 і виділеного кисню О2 залежить від ряду причин: складу насаджень вищих водних рослин, їх віку, повноти, бонітету і т.п. Наприклад, у насадженнях в УЗВ біоплато-фільтрі гідропонного типу з регенерацією LAGUNA.EL-143 І класу бонітету фотосинтез так само, як і газообмін, інтенсивніший. Вони поглинають за рік 4,6-6,5 т СО2 і виділяють 3,5-5,0 т кисню О2. В той же час насадження III класу бонітету поглинають тільки 2,9-4,1 т СО2 і виділяють 2,2-3,2 т кисню О2. Один гектар на біоплато-фільтрах 20-річних насаджень вищих водних рослин поглинає щорічно 9,4 т СО2 і виділяє 7,3 т кисню О2, а 60-річних - виділяє більше 10 т кисню О2. Відмінністю УЗВ біоплато-фільтр гідропонного типу з регенерацією LAGUNA.EL-143 також є безпечність фітотехнології водопідготовки питної води з поверхневих джерел водопостачання і простота регенерації та експлуатації основного блочно-модульного обладнання, постійна 4 UA 122919 U 5 10 15 20 25 30 35 40 45 50 автоутилізація парникових газів, створення естетичного вигляду на фітоочисних спорудах, генерація в навколишнє середовище корисних фітоаерозолі і кисню (О 2). Реалізація запропонованого технічного рішення УЗВ біоплато-фільтр гідропонного типу з регенерацією LAGUNA.EL-143 дозволить збільшити швидкість процесу фітобіологічної обробки (в 5,5-6,5 разу у порівнянні із використанням технології з типовими аеротенками і біофільтрами), а витрати електроенергії і хімічних реагентів при його експлуатації і при регенерації фільтраційного завантаження зменшаться в 3,5…5,8 разу за рахунок економії енергетичних витрат та витрат хімічних реагентів для хімічної обробки, що значно вплине на надійність і собівартість переробки води в ліквідний продукт - чисту прісну воду, придатну для безпечного повторного використання. Розрахунковий річний економічний ефект від впровадження пристрою УЗВ біоплато-фільтр гідропонного типу з регенерацією LAGUNA.EL-143 продуктивністю, наприклад, 100000,0-130 3 000,0 м /добу може складати 95 000,0-160400,0 тис. грн., або в еквіваленті 3 650,0-6 170,0 млн. дол. США/рік. 3 Усереднена за рік питома економія, приведена до 1 м води, складе в еквіваленті 0,10-0,13 3 дол. США/м за рахунок значної економії електроенергії, затрат на регенерацію пристрою, утримування обслуговуючого персоналу і повне виключення з процесу очищення води хімічних реагентів (значне зменшення витрат електроенергії і реагентів на очищення води на 98-95 % після 2-3 років з висадки на фітоспорудах очищення води вищих водних рослин-макрофітів і гідатофітів, вологолюбивих дерев і кущів), порівняно з типовими рішеннями і прототипом, при цьому буде економитися чиста прісна вода, створяться оптимальні умови повторного використання очищеної води для сільськогосподарсько-технічних потреб. Завдяки впровадженню запропонованого УЗВ біоплато-фільтра гідропонного типу з регенерацією LAGUNA.EL-143 також створяться умови глибокого природного самоочищення і самодоочищення природних вод з поверхневих джерел водопостачання і фітоопріснення солонуватих вод, очищення води в системах екологічно чистих рибних ферм, видалення з води біогенних сполук фосфору і азоту, біодеструкція гомеопатичних залишків тринітротолуолу, ТНТ, ДДТ, ліків, гормонів, присадок до палива, залишків антибіотиків, барвників, іонів важких металів, миш'яку, присадок до нафтопродуктів, ПАР, СПАР, пестицидів, радіонуклідів, домішок діоксинів і інших домішок техногенного і природного походження. Впровадження запропонованого пристрою УЗВ біоплато-фільтр гідропонного типу з регенерацією LAGUNA.EL-143 може забезпечити також надійну біологічну фітоактивацію і біовідновлення води для надійних і ефективних систем водопідготовки питної води після мембранної фільтрації, для каптажів, інфільтраційних систем очищення води, плавальних басейнів і бальнеологічних комплексів, екологічно чистих рибних ферм розведення осетрових і форелі, для потреб при поливі і зрошенні, а також комерційне вирощування дерев енергетичних порід і зеленої біомаси для фермерських потреб (отримання зеленої біомаси для годівлі тварин), для інтенсивної нейтралізації парникових газів (СО 2) в міському середовищі, при фітоопрісненні солонуватих вод і фітобіовідновленні природних властивостей води після її техногенного очищення з використанням мембранної технології гіперфільтрації води (RO), очищення води "жорсткими" хімічними реагентами і синтетичними смолами, при фітоактивації аерозолі в теплицях і для глибоко очищеної питної води для тварин і птиці, відновлення малих річок, для отримання води при використанні мобільних (пересувних) станцій водопідготовки при надзвичайних ситуаціях з отриманням глибоко очищеної води питної якості із будь-яких джерел водопостачання, при очищенні води як тимчасових споруд на станціях очищення води, що ремонтуються або реконструюються. Використана інформація 1. А.с. № 1761678, кл. С02F 1/00; С02F 1/24; В01D 36/04, 1992. 2. Использование высших водных растений для биологической очистки эвтрофных водоемов. К. Янкявичюс и др. ЦООНТИ-ИНИОН, г. Вильнюс. 3. Голубовская Э.К. Биологические основы очистки воды. – М.: Высш. шк., 1978. - 271 с. 4. Виноградский С.Н. Микробиология почвы.- М.: Изд-во АН СССР, 1952. - 792 с. 5. Лукиных Н.А., Липман Б.Л., Криштул В.П. Метод доочистки сточных вод. - М. Стройиздат, 1978. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. УЗВ біоплато-фільтр гідропонного типу з регенерацією, який складається з корпусу біоплато, заповненого зернистим фільтраційним завантаженням із висадженими у ньому вищими водними рослинами, трубопроводу подачі води в корпус із дренажною мережею її розподілу, 5 UA 122919 U 5 10 15 розташованою в горизонтальній площині зони кореневої системи вищих водних рослин, і дренажної мережі збірного трубопроводу, розташованого в горизонтальній площині в нижній зоні корпусу і приєднаного до патрубка відводу фітоочищеної води в резервуар збору і освітлення води, який відрізняється тим, що додатково обладнаний системою гідроелектролізної регенерації фільтраційного завантаження, котра виконана у вигляді паралельно розташованих струмопровідних перфорованих перегородок-сіток, приєднаних до окремого блока подачі електричної напруги, при цьому до анода приєднана перегородка-сітка, яка розташована нижче дренажної мережі подачі води на очищення, а до катода приєднана перегородка-сітка, яка розташована нижче дренажної мережі збірного трубопроводу. 2. УЗВ біоплато-фільтр гідропонного типу з регенерацією за п. 1, який відрізняється тим, що перфоровані струмопровідні перегородки-сітки системи гідроелектростатичної регенерації виконані з електрохімічно нерозчинного матеріалу, при цьому як заповнення зернистого фільтраційного завантаження використовують додаткові струмопровідні сипучі гранули шунгіту і/або подрібненого металевого лому, що містить алюміній, і/або гранули силуміну, і/або гранульований графіт, які розміщені в корпусі з можливістю електричного контакту з струмопровідними перегородками-сітками. Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
