Пристрій гідроклиновий

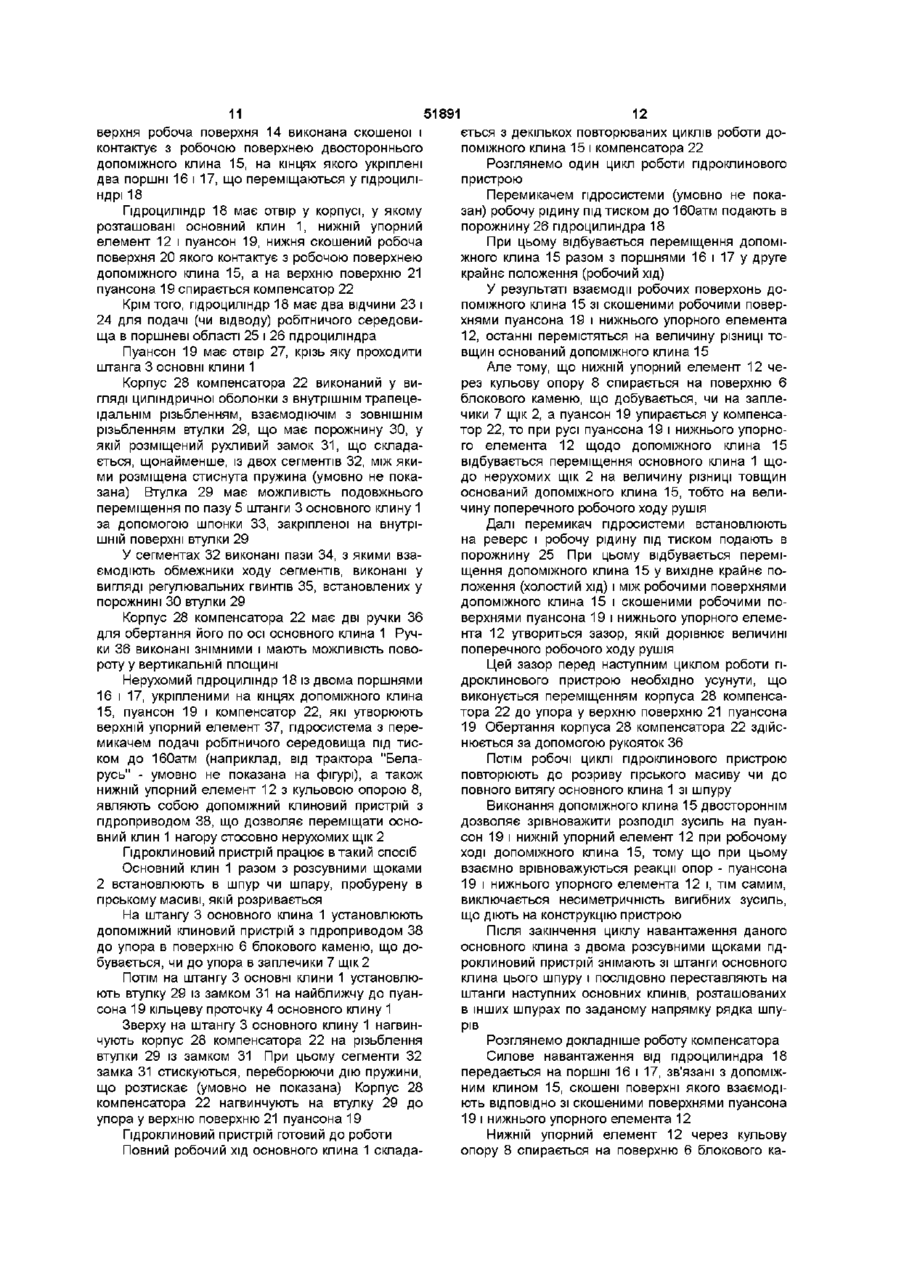

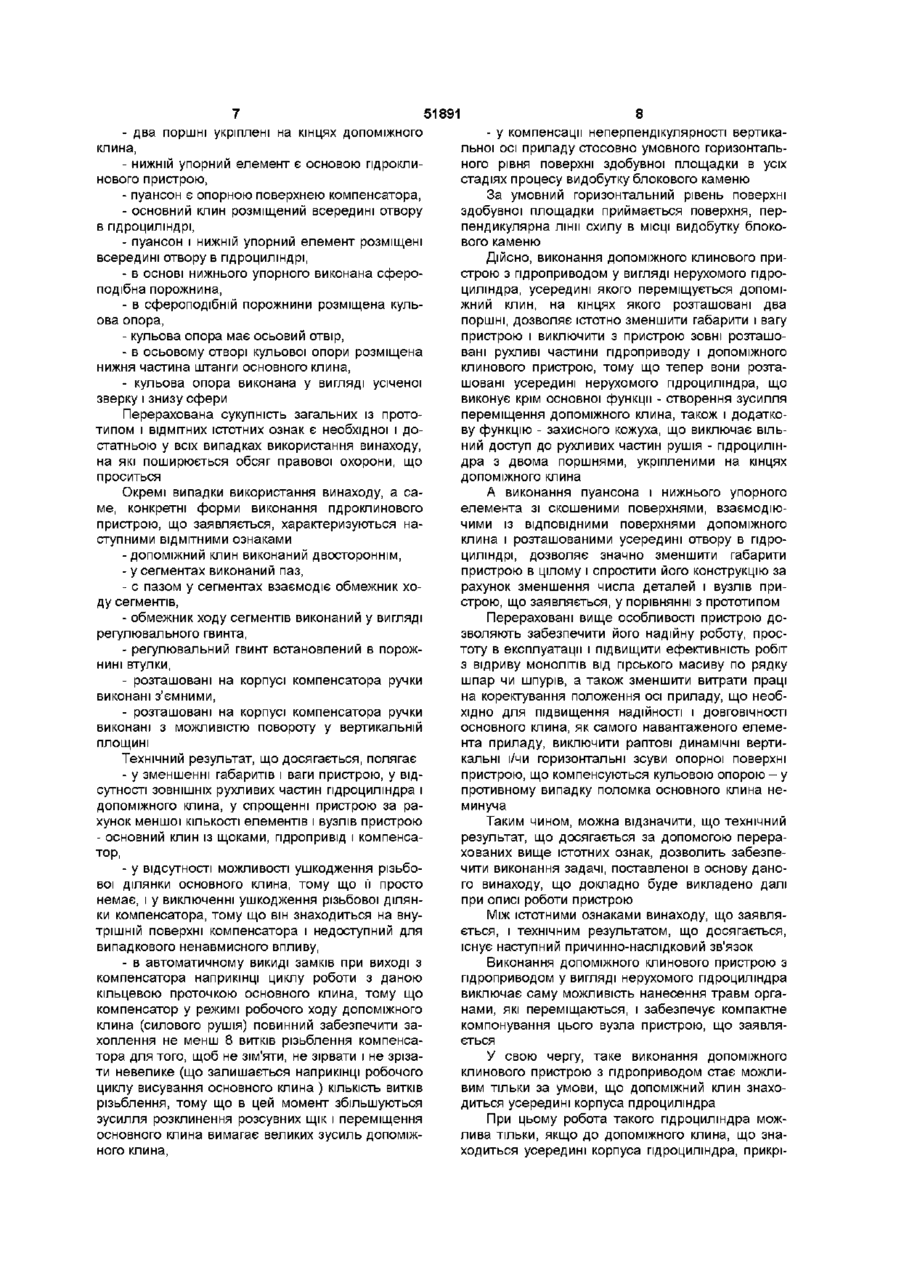

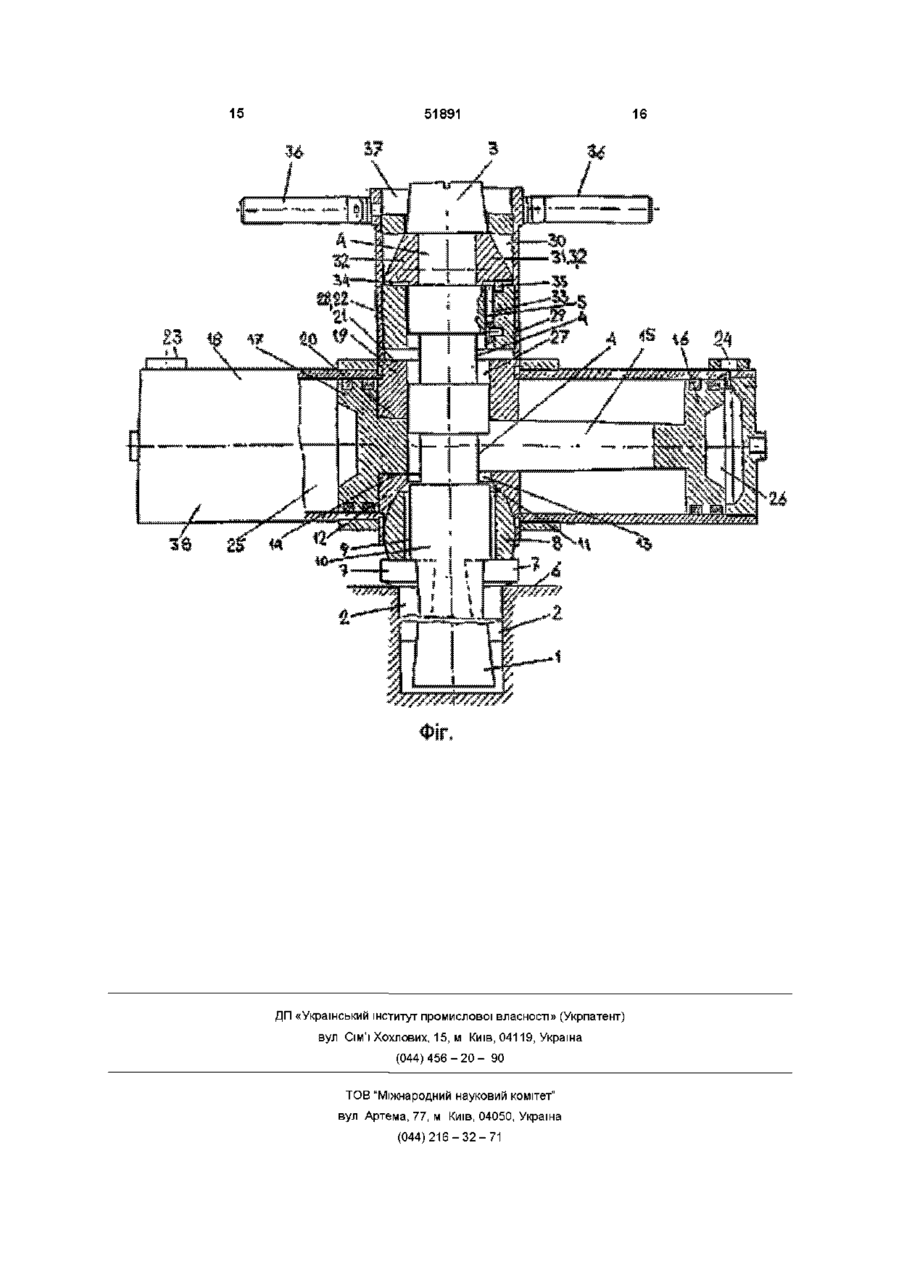

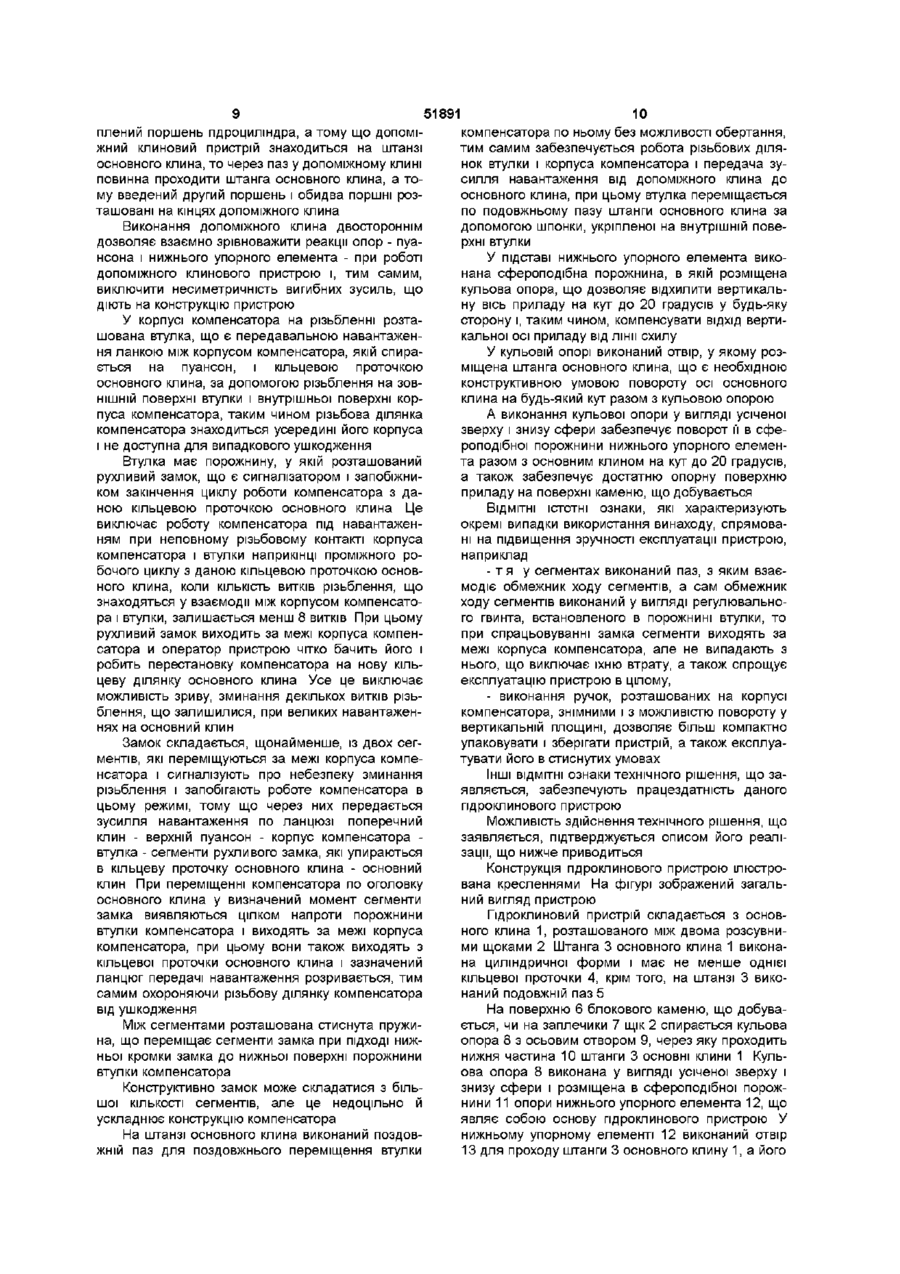

1 Пристрій пдроклиновий, що містить основний клин, розташований між розсувними щоками, і допоміжний клиновий пристрій з пдроприводом, що складається з допоміжного клина, гідроциліндра з поршнем, верхнього і нижнього упорних елементів, встановлених на штанзі основного клина, причому робочі поверхні допоміжного клина виконані з можливістю взаємодії з упорними елементами, а штанга основного клина розташована всередині паза у допоміжному клині й отворах в упорних елементах, при цьому на штанзі основного клина розташований верхній упорний елемент із ручками, що виконаний з можливістю переміщення по ньому, який відрізняється тим, що на штанзі основного клина виконаний поздовжній паз, а верхній упорний елемент складається з пуансона і компенсатора, у корпусі якого на нарізці розташована втулка з порожниною, в якій розміщений рухливий замок, який складається, щонайменше, із двох сегментів, між якими розташована стиснута пружина, а втулка виконана з можливістю поздов жнього переміщення по пазу штанги основного клина, що має не менше однієї кільцевої проточки, за допомогою шпонки, закріпленої на внутрішній поверхні втулки, а допоміжний клиновий пристрій з пдроприводом виконано у вигляді нерухомого гідроциліндра з двома поршнями, закріпленими на кінцях допоміжного клина, причому нижній упорний елемент є основою пдроклинового пристрою, а пуансон - опорною поверхнею компенсатора, при цьому всередині отвору в гідроциліндрі розміщені основний клин, пуансон і нижній упорний елемент, в основі якого виконана сфероподібна порожнина, з розміщеною в ній кульовою опорою з осьовим отвором, в якій розміщена нижня частина штанги основного клина, при цьому кульова опора виконана у вигляді зрізаної зверху і знизу сфери 2 Пристрій пдроклиновий за п 1, який відрізняється тим, що допоміжний кпин виконаний двостороннім 3 Пристрій пдроклиновий за п 1, який відрізняється тим, що в сегментах виконаний паз з можливістю взаємодії з обмежувачем ходу сегментів, виконаним у вигляді регулювального гвинта, встановленого у порожнині втулки 4 Пристрій пдроклиновий за п 1, який відрізняється тим, що ручки, розташовані на корпусі компенсатора, виконані знімними з можливістю повороту у вертикальній площині 00 ю Винахід відноситься до пристроїв для здобування корисних копалин за допомогою клинів, зокрема до шпаринних і шпурових пристроїв для руйнування гірських порід, а конкретно, до силових клинових пристроїв, у яких повний робочий хід силового виконавчого органа складається з декількох циклів роботи допоміжного силового клинового пристрою і для яких необхідно компенсувати зазор, що утвориться між частинами пристрою при виконанні одного циклу роботи допоміжного силового клинового пристрою Винахід може бути використован для відриву по рядку шпурів чи шпар дрібних і великих МОНОЛІТІВ природного каменю, при розробці гірських ви робок у твердих породах, а також при руйнуванні міцних монолітних споруджень з бетону і залізобетону чи при руйнуванні браку сталеливарного виробництва - т зв чавунних "козлів" вагою від 60 до 200тн , крім того, цей пристрій може бути використован в інших силових механізмах - наприклад, домкратах, гільйотинах і інших пристроях Відомо пдроклиновий пристрій (а с СРСР № 969846, МКИ Е 21 С 37/02, 1980 р), який включає основний гідроциліндр, додатковий гідроциліндр, розташований у штоку основного гідро циліндра, перший клин, закріплений на штоку основного гідроциліндра, і взаємодіючий з розсувними щоками, другий клин, закріплений на штоку додаткового 51891 гідро циліндра і взаємодіючий із пружними вкладишами, установленими на розсувних щоках Недоліком пристрою є його складність і неможливість збільшення розривного зусилля без нарощування тиску в гідросистемі, тому що зусилля, зв'язані з клинами гідроциліндрів, визначаються тиском у гідросистемі і розмірами гідроциліндрів При обмеженні габаритів пристрою збільшення розривного зусилля вимагає нарощування тиску в гідросистемі Відомо пдроклиновий пристрій (а с СРСР № 1774994, МКИ Е 21 С 37/02, 1990р), який включає корпус, основний циліндр, гільза якого з'єднана з корпусом, а шток з верхнім упорним елементом, траверсу, з'єднану з нижнім упорним елементом і основним клином, орієнтованим перпендикулярно осі траверси і розташованим в шпару розсувними щоками, ДОПОМІЖНІ гідроциліндри, гільзи яких шарнірна з'єднані з зазначеною траверсою, а штоки шарнірна з'єднані з допоміжними клинами, що розташовані між верхнім і нижнім упорними елементами, і взаємодіють своїми робочими поверхнями один з одним і з зазначеними верхнім і нижнім упорними елементами Зазначені розсувні щоки зв'язані з корпусом за допомогою зубцюватих рейок, що взаємодіють із зубцюватими башмаками замкового пристрою, установленого на верхньому упорному елементі, забезпечуючи, при спрацьовуванні замкового пристрою, з'єднання верхнього упорного елемента з корпусом, а виходить, і фіксацію штока основного гідроциліндра щодо його гільзи Пристрій містить також гідравлічну систему з засобами ручного й автоматичного регулювання режимів роботи основного і додаткового гідроциліндрів Недоліками пристрою є його складність, досить великі масогабаритні показники, незручність роботи з пристроєм у складних геологічних умовах, а компенсатор цього пристрою складний конструктивно і являє собою гідроциліндр, що обумовлює наявність безлічі функціональних вузлів, кинематічно взаємодіючих один з одним, а сам пристрій має складну гідравлічну систему, що забезпечує необхідний режим роботи трьох гідроциліндрів Відомо пристрій для руйнування гірських порід (а с СРСР № 787648 , МКИ Е 21 С 37/02, 1980 р , БИ N 46), якій включає гідроциліндр, висувний клин і щоки, причому він постачений пружинною сергою, що має вікна з опорами для щік, жорстко закріпленою на корпусі, а опори для щік виконані у вигляді призм Недоліком пристрою є невисокі припустимі зусилля навантаження на висувний кпин і щоки через малу опорну поверхню щік, які спираються на призматичні поверхні пружинної серги, що неминуче приведе до їх зминання при великих силових навантаженнях гідроциліндра Відомо пдроклиновий пристрій (а с СРСР № 1684495, МКИ Е 21 С 37/02,1991 р , БИ N 38), якій включає гідроциліндр зі СПІВВІСНИМ йому поршнем зі штоком, і прилягаючих внутрішніми поверхнями до робочих граней клина щік, що мають одні ЗОВНІШНІ поверхні паралельно однієї інший, а ІНШІ похилі до подовжньої осі гідроциліндра, вузол зв'язку щік з корпусом гідроциліндра, при цьому вузол звязку щік з корпусом гідроциліндра виконаний у вигляді напрямних на корпусі гідроциліндра і заплічок на щоках, встановлених у напрямних з можливістю ковзання по їх у площині розсунення щік під кутом до поперечного переріза гідроциліндра, рівним куту між подовжніми осями гідроциліндра і розпірного органа Недоліком пдроклинового пристрою є зсув осі прикладеного силового навантаження клинового органа щодо осі щік, що приводити до необхідності виконання різних по конструкції щік і приводити до ускладнення пристрою в цілому Найбільш близьким по технічній сутності і технічному результаті, що досягається, і обраним як прототип є пдроклиновий пристрій (пат України № 2594, МПК Е 21 С 37/02,1994р), якій включає основний клин, розташований між розсувними щоками, і допоміжний клиновий пристрій з пдроприводом, розташовані між першим і другої упорними елементами, взаємодіючими з основним клином, причому пристрій додатково містить штангу, співвісно з'єднану з основним клином з боку його вершини, на якій послідовно встановлені з можливістю переміщення уздовж и осі перший і другий упорний елементи, засоби фіксації іншого з боку основного клина упорного елемента на зазначеній штанзі, допоміжний клиновий пристрій виконаний у вигляді допоміжного клина, установленого з можливістю взаємодії своїми скошеними поверхнями першого і другого упорних елементів, а пдропривід виконаний у вигляді гідроциліндра, гільза якого з'єднана з допоміжним клином, а шток з'єднаний з одним із зазначених упорних елементів і орієнтований паралельно робочої поверхні цього упорного елемента Крім того, кожен упорний елемент виконаний у вигляді плити з отвором, за допомогою якого кожен упорний елемент установлений на штанзі, а засоби фіксації іншого упорного елемента на штанзі виконані у вигляді упорної голівки на вільному КІНЦІ штанги і рознімних втулок, установлених на штанзі між упорною голівкою і іншим упорним елементом, при цьому засобу фіксації іншого упорного елемента на штанзі виконані у вигляді нарізного сполучення іншого упорного елемента зі штангою, причому робоча поверхня іншого упорного елемента, взаємодіюча з допоміжним клином, виконана перпендикулярно осі штанги, а допоміжний клин виконаний з пазом, за допомогою якого він установлені на штанзі з можливістю переміщення уздовж и осі і щодо першого і іншого упорних елементів, при цьому в штанзі уздовж и осі виконаний наскрізний паз, а допоміжний клин розташований у зазначеному пазу перпендикулярно осі штанги з можливістю переміщення уздовж и осі і щодо першого і іншого упорних елементів У прототипі другий упорний елемент виконаний у вигляді плити з отвором, за допомогою якого він установлень на штанзі основного клина, причому засіб фіксації верхнього упорного елемента на штанзі виконано у вигляді нарізного сполучення його зі штангою При цьому другий упорний елемент виконує двох функцій - верхнього упорного елемента (пуансона), що передає зусилля від допоміжного клина до штанги основного клина, 51891 - компенсатора, що усуває зазор між допоміжним клином і іншим упорним елементом наприкінці холостого ходу допоміжного клина Недоліками прототипові є складність пристрою, досить великі масогабаритні показники, незручність роботи з пристроєм у складних геологічних умовах і підвищена небезпека експлуатації пристрою через наявність рухливих виступаючих частин - допоміжного клина і корпуса гідроциліндра, а також наявність відкритої різьбової ділянки штанги основного клина, що неминуче ушкоджується при експлуатації пдроклинового пристрою (посадка основного клина з розсувними щоками в шпур чи екстрений, аварійний витяг основного клина зі шпуру, коли потрібен силовий вплив на штангу, наприклад, у виді декількох ударів кувалди) і після 3-5 виправлень стає непрацездатним через появу люфту (прослаблення різьблення), у результаті чого не усі витки різьблення будуть однаково навантажені, що обов'язково приведе до зминання (зрізанню) самих навантажених витків різьблення і до втрати основного клина і верхнього упорного елемента, крім того, до недоліків прототипу можна віднести неможливість роботи пристрою на нерівній, непідготовленій площадці, робота на який вимагає різновисотного вихідного положення розсувних щік з повною опорою нижнього упорного елемента на опорні поверхні обох щік, а також згинання основного клина при великих розсувних зусиллях наприкінці робочого ходу основного клина, коли розсувні щоки перемістилися на максимально можливу відстань у шпурі і блок, що відривається від моноліту, почав відходити від нього В основу винаходу поставлена задача удосконалення пристрою пдроклинового шляхом синтезу нової конструкції с досягненням технічного результату - забезпечення зменшення масогабарітних показників, підвищення зручності і безпеки експлуатації пристрою, підвищення ДОВГОВІЧНОСТІ основного клина і пристрою в цілому, забезпечення надійної роботи пдроклинового пристрою в умовах нерівної поверхні здобичної площадці, компенсації неперпендикулярності осі шпари при рівній площадці, компенсації розбіжності вертикальної осі припаду й осі шпари в процесі роботи Поставлена задача вирішується тим, що в пристрої пдроклиновом, який містить основний клин, розташований між розсувними щоками, і допоміжний клиновий пристрій з пдроприводом, що складається з допоміжного клина, гідроциліндра з поршнем, верхнього і нижнього упорних елементів, встановлених на штанзі основного клина, причому робочі поверхні допоміжного клина виконані з можливістю взаємодії з упорними елементами, а штанга основного клина розташована всередині паза у допоміжному клині й отворах в упорних елементах, при цьому на штанзі основного клина розташований верхній упорний елемент із ручками, виконаний з можливістю переміщення по ньому, на штанзі основного клина виконаний поздовжній паз, а верхній упорний елемент складається з пуансона і компенсатора, у корпусі якого на різьбленні розташована втулка з порожниною, в який розміщений рухливий замок, якій складається, щонайменше, Із двох сегментів, між якими розта шована стиснута пружина, а втулка виконана з можливістю поздовжнього переміщення по пазу штанги основного клина, що має не менше однієї кільцевої проточки, за допомогою шпонки, закріпленої на внутрішній поверхні втулки, а допоміжний клиновий пристрій з пдроприводом виконано у вигляді нерухомого гідроциліндра з двома поршнями, закріпленими на кінцях допоміжного клина, причому нижній упорний елемент є основою пдроклинового пристрою, а пуансон - опорною поверхнею компенсатора, при цьому всередині отвору в гідроциліндрі розміщені основний клин, пуансон і нижній упорний елемент, в основі якого виконана сфероподібна порожнина, з розміщеною в ній кульовою опорою з осьовим отвором, в якому розміщена нижня частина штанги основного клина, при цьому кульова опора виконана у вигляді усіченої зверху і знизу сфери, крім того, допоміжний клин виконаний двостороннім, а в сегментах виконаний паз, виконаний з можливістю взаємодії з обмежувачем ходу сегментів, виконаним у вигляді регулювального гвинта, встановленого у порожнині втулки, при цьому ручки, розташовані на корпусі компенсатора, виконані з'ємними з можливістю повороту у вертикальній площині Істотними ознаками пристрою, що заявляється, співпадаючими з прототипом, є - основний клин, розташований між розсувними щоками, - допоміжний клиновий пристрій з пдроприводом, - ДОПОМІЖНИЙ КЛИН, - гідроциліндр із поршнем, - два упорних елементи - верхній і нижній, установлених на штанзі основного клина, - робочі поверхні допоміжного клина виконані з можливістю взаємодії з упорними елементами, - штанга основного клина розташована всередині паза в допоміжному клині й в отворах упорних елементів, - верхній упорний елемент має можливість переміщення по штанзі основного клина ВІДМІТНИМИ ІСТОТНИМИ ознаками пристрою, що заявляється, є наступні ознаки - на штанзі основного клина виконаний поздовжній паз, - верхній упорний елемент складається з пуансона і компенсатора, - у корпусі компенсатора на різьбленні розташована втулка з порожниною, - у порожнині втулки розміщений рухливий замок, - замок складається, щонайменше, із двох сегментів, - між, сегментами розміщена стиснута пружина, - втулка виконана з можливістю поздовжнього переміщення по пазу штанги основного клина за допомогою шпонки, - шпонка закріплена на внутрішній поверхні втулки, - штанга має не менш однієї кільцевої проточки, - допоміжний клиновий пристрій з пдроприводом виконано у вигляді нерухомого гідроциліндра, - нерухомий гідроциліндр має два поршні, 51891 - два поршні укріплені на кінцях допоміжного клина, - нижній упорний елемент є основою пдроклинового пристрою, - пуансон є опорною поверхнею компенсатора, - основний клин розміщений всередині отвору в гідроциліндрі, - пуансон і нижній упорний елемент розміщені всередині отвору в гідроциліндрі, - в основі нижнього упорного виконана сфероподібна порожнина, - в сфероподібній порожнини розміщена кульова опора, - кульова опора має осьовий отвір, - в осьовому отворі кульової опори розміщена нижня частина штанги основного клина, - кульова опора виконана у вигляді усіченої зверку і знизу сфери Перерахована сукупність загальних із прототипом і ВІДМІТНИХ істотних ознак є необхідної і достатньою у всіх випадках використання винаходу, на які поширюється обсяг правової охорони, що проситься Окремі випадки використання винаходу, а саме, конкретні форми виконання пдроклинового пристрою, що заявляється, характеризуються наступними ВІДМІТНИМИ ознаками - допоміжний клин виконаний двостороннім, - у сегментах виконаний паз, - с пазом у сегментах взаємодіє обмежник ходу сегментів, - обмежник ходу сегментів виконаний у вигляді регулювального гвинта, - регулювальний гвинт встановлений в порожнині втулки, - розташовані на корпусі компенсатора ручки виконані з'ємними, - розташовані на корпусі компенсатора ручки виконані з можливістю повороту у вертикальній площині Технічний результат, що досягається, полягає - у зменшенні габаритів і ваги пристрою, у відсутності ЗОВНІШНІХ рухливих частин гідроциліндра і допоміжного клина, у спрощенні пристрою за рахунок меншої КІЛЬКОСТІ елементів і вузлів пристрою - основний клин із щоками, пдропривід і компенсатор, - у відсутності можливості ушкодження різьбової ділянки основного клина, тому що її просто немає, і у виключенні ушкодження різьбової ділянки компенсатора, тому що він знаходиться на внутрішній поверхні компенсатора і недоступний для випадкового ненавмисного впливу, - в автоматичному викиді замків при виході з компенсатора наприкінці циклу роботи з даною кільцевою проточкою основного клина, тому що компенсатор у режимі робочого ходу допоміжного клина (силового рушія) повинний забезпечити захоплення не менш 8 витків різьблення компенсатора для того, щоб не зім'яти, не зірвати і не зрізати невелике (що залишається наприкінці робочого циклу висування основного клина ) КІЛЬКІСТЬ ВИТКІВ різьблення, тому що в цей момент збільшуються зусилля розклинення розсувних щік і переміщення основного клина вимагає великих зусиль допоміжного клина, 8 - у компенсації неперпендікулярності вертикальної осі приладу стосовно умовного горизонтального рівня поверхні здобувної площадки в усіх стадіях процесу видобутку блокового каменю За умовний горизонтальний рівень поверхні здобувної площадки приймається поверхня, перпендикулярна лінії схилу в МІСЦІ видобутку блокового каменю Дійсно, виконання допоміжного клинового пристрою з пдроприводом у вигляді нерухомого гідроциліндра, усередині якого переміщується допоміжний клин, на кінцях якого розташовані два поршні, дозволяє істотно зменшити габарити і вагу пристрою і виключити з пристрою зовні розташовані рухливі частини пдроприводу і допоміжного клинового пристрою, тому що тепер вони розташовані усередині нерухомого гідроциліндра, що виконує крім основної функції - створення зусилля переміщення допоміжного клина, також і додаткову функцію - захисного кожуха, що виключає вільний доступ до рухливих частин рушія - гідроциліндра з двома поршнями, укріпленими на кінцях допоміжного клина А виконання пуансона і нижнього упорного елемента зі скошеними поверхнями, взаємодіючими із ВІДПОВІДНИМИ поверхнями допоміжного клина і розташованими усередині отвору в гідроциліндрі, дозволяє значно зменшити габарити пристрою в цілому і спростити його конструкцію за рахунок зменшення числа деталей і вузлів пристрою, що заявляється, у порівнянні з прототипом Перераховані вище особливості пристрою дозволяють забезпечити його надійну роботу, простоту в експлуатації і підвищити ефективність робіт з відриву МОНОЛІТІВ від гірського масиву по рядку шпар чи шпурів, а також зменшити витрати праці на коректування положення осі приладу, що необхідно для підвищення надійності і ДОВГОВІЧНОСТІ основного клина, як самого навантаженого елемента приладу, виключити раптові динамічні вертикальні і/чи горизонтальні зсуви опорної поверхні пристрою, що компенсуються кульовою опорою - у противному випадку поломка основного клина неминуча Таким чином, можна відзначити, що технічний результат, що досягається за допомогою перерахованих вище істотних ознак, дозволить забезпечити виконання задачі, поставленої в основу даного винаходу, що докладно буде викладено далі при описі роботи пристрою Між ІСТОТНИМИ ознаками винаходу, що заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок Виконання допоміжного клинового пристрою з пдроприводом у вигляді нерухомого гідроциліндра виключає саму можливість нанесення травм органами, які переміщаються, і забезпечує компактне компонування цього вузла пристрою, що заявляється У свою чергу, таке виконання допоміжного клинового пристрою з пдроприводом стає можливим тільки за умови, що допоміжний клин знаходиться усередині корпуса гідроциліндра При цьому робота такого гідроциліндра можлива тільки, якщо до допоміжного клина, що знаходиться усередині корпуса гідроциліндра, прикрі 51891 плении поршень гідроциліндра, а тому що допоміжний клиновий пристрій знаходиться на штанзі основного клина, то через паз у допоміжному клині повинна проходити штанга основного клина, а тому введений другий поршень і обидва поршні розташовані на кінцях допоміжного клина Виконання допоміжного клина двостороннім дозволяє взаємно зрівноважити реакції опор - пуансона і нижнього упорного елемента - при роботі допоміжного клинового пристрою і, тим самим, виключити несиметричність вигибних зусиль, що діють на конструкцію пристрою У корпусі компенсатора на різьбленні розташована втулка, що є передавальною навантаження ланкою між корпусом компенсатора, якій спирається на пуансон, і кільцевою проточкою основного клина, за допомогою різьблення на ЗОВНІШНІЙ поверхні втулки і внутрішньої поверхні корпуса компенсатора, таким чином різьбова ділянка компенсатора знаходиться усередині його корпуса і не доступна для випадкового ушкодження Втулка має порожнину, у якій розташований рухливий замок, що є сигналізатором і запобіжником закінчення циклу роботи компенсатора з даною кільцевою проточкою основного клина Це виключає роботу компенсатора під навантаженням при неповному різьбовому контакті корпуса компенсатора і втулки наприкінці проміжного робочого циклу з даною кільцевою проточкою основного клина, коли КІЛЬКІСТЬ витків різьблення, що знаходяться у взаємодії між корпусом компенсатора і втулки, залишається менш 8 витків При цьому рухливий замок виходить за межі корпуса компенсатора и оператор пристрою чітко бачить його і робить перестановку компенсатора на нову кільцеву ділянку основного клина Усе це виключає можливість зриву, зминання декількох витків різьблення, що залишилися, при великих навантаженнях на основний клин Замок складається, щонайменше, із двох сегментів, які переміщуються за межі корпуса компенсатора і сигналізують про небезпеку зминання різьблення і запобігають роботе компенсатора в цьому режимі, тому що через них передається зусилля навантаження по ланцюзі поперечний клин - верхній пуансон - корпус компенсатора втулка - сегменти рухливого замка, які упираються в кільцеву проточку основного клина - основний клин При переміщенні компенсатора по оголовку основного клина у визначений момент сегменти замка виявляються цілком напроти порожнини втулки компенсатора і виходять за межі корпуса компенсатора, при цьому вони також виходять з кільцевої проточки основного клина і зазначений ланцюг передачі навантаження розривається, тим самим охороняючи різьбову ділянку компенсатора від ушкодження Між сегментами розташована стиснута пружина, що переміщає сегменти замка при ПІДХОДІ нижньої кромки замка до нижньої поверхні порожнини втулки компенсатора Конструктивно замок може складатися з більшої КІЛЬКОСТІ сегментів, але це недоцільно й ускладнює конструкцію компенсатора На штанзі основного клина виконаний поздовжній паз для поздовжнього переміщення втулки 10 компенсатора по ньому без можливості обертання, тим самим забезпечується робота різьбових ділянок втулки і корпуса компенсатора і передача зусилля навантаження від допоміжного клина до основного клина, при цьому втулка переміщається по подовжньому пазу штанги основного клина за допомогою шпонки, укріпленої на внутрішній поверхні втулки У підставі нижнього упорного елемента виконана сфероподібна порожнина, в якій розміщена кульова опора, що дозволяє відхилити вертикальну вісь приладу на кут до 20 градусів у будь-яку сторону і, таким чином, компенсувати ВІДХІД вертикальної осі приладу від лінії схилу У кульовій опорі виконаний отвір, у якому розміщена штанга основного клина, що є необхідною конструктивною умовою повороту осі основного клина на будь-який кут разом з кульовою опорою А виконання кульової опори у вигляді усіченої зверху і знизу сфери забезпечує поворот її в сфероподібної порожнини нижнього упорного елемента разом з основним клином на кут до 20 градусів, а також забезпечує достатню опорну поверхню приладу на поверхні каменю, що добувається ВІДМІТНІ ІСТОТНІ ознаки, які характеризують окремі випадки використання винаходу, спрямовані на підвищення зручності експлуатації пристрою, наприклад - т я у сегментах виконаний паз, з яким взаємодіє обмежник ходу сегментів, а сам обмежник ходу сегментів виконаний у вигляді регулювального гвинта, встановленого в порожнині втулки, то при спрацьовуванні замка сегменти виходять за межі корпуса компенсатора, але не випадають з нього, що виключає їхню втрату, а також спрощує експлуатацію пристрою в цілому, - виконання ручок, розташованих на корпусі компенсатора, знімними і з можливістю повороту у вертикальній площині, дозволяє більш компактно упаковувати і зберігати пристрій, а також експлуатувати його в стиснутих умовах Інші ВІДМІТНІ ознаки технічного рішення, що заявляється, забезпечують працездатність даного пдроклинового пристрою Можливість здійснення технічного рішення, що заявляється, підтверджується описом його реалізації, що нижче приводиться Конструкція пдроклинового пристрою ілюстрована кресленнями На фігурі зображений загальний вигляд пристрою Гідроклиновий пристрій складається з основного клина 1, розташованого між двома розсувними щоками 2 Штанга 3 основного клина 1 виконана циліндричної форми і має не менше однієї кільцевої проточки 4, крім того, на штанзі 3 виконаний подовжній паз 5 На поверхню 6 блокового каменю, що добувається, чи на заплечики 7 щік 2 спирається кульова опора 8 з осьовим отвором 9, через яку проходить нижня частина 10 штанги 3 основні клини 1 Кульова опора 8 виконана у вигляді усіченої зверху і знизу сфери і розміщена в сфероподібної порожнини 11 опори нижнього упорного елемента 12, що являє собою основу пдроклинового пристрою У нижньому упорному елементі 12 виконаний отвір 13 для проходу штанги 3 основного клину 1, а його 51891 12 11 верхня робоча поверхня 14 виконана скошеної і ється з декількох повторюваних циклів роботи доконтактує з робочою поверхнею двостороннього поміжного клина 15 і компенсатора 22 допоміжного клина 15, на кінцях якого укріплені Розглянемо один цикл роботи пдроклинового два поршні 16 і 17, що переміщаються у гідроциліпристрою ндрі 18 Перемикачем гідросистеми (умовно не показан) робочу рідину під тиском до 1 бОатм подають в Гідроциліндр 18 має отвір у корпусі, у якому порожнину 26 пдроцилиндра 18 розташовані основний клин 1, нижній упорний елемент 12 і пуансон 19, нижня скошений робоча При цьому відбувається переміщення допоміповерхня 20 якого контактує з робочою поверхнею жного клина 15 разом з поршнями 16 і 17 у друге допоміжного клина 15, а на верхню поверхню 21 крайнє положення (робочий хід) пуансона 19 спирається компенсатор 22 У результаті взаємодії робочих поверхонь доКрім того, гідроциліндр 18 має два відчини 23 і поміжного клина 15 зі скошеними робочими повер24 для подачі (чи відводу) робітничого середовихнями пуансона 19 і нижнього упорного елемента ща в поршневі області 25 і 26 гідроциліндра 12, останні перемістяться на величину різниці товщин оснований допоміжного клина 15 Пуансон 19 має отвір 27, крізь яку проходити штанга 3 основні кпини 1 Але тому, що нижній упорний елемент 12 через кульову опору 8 спирається на поверхню 6 Корпус 28 компенсатора 22 виконаний у виблокового каменю, що добувається, чи на заплегляді циліндричної оболонки з внутрішнім трапецечики 7 щік 2, а пуансон 19 упирається у компенсаїдальнім різьбленням, взаємодіючім з ЗОВНІШНІМ тор 22, то при русі пуансона 19 і нижнього упорнорізьбленням втулки 29, що має порожнину ЗО, у го елемента 12 щодо допоміжного клина 15 якій розміщений рухливий замок 31, що складавідбувається переміщення основного клина 1 щоється, щонайменше, із двох сегментів 32, між якидо нерухомих щік 2 на величину різниці товщин ми розміщена стиснута пружина (умовно не покаоснований допоміжного клина 15, тобто на велизана) Втулка 29 має можливість подовжнього чину поперечного робочого ходу рушія переміщення по пазу 5 штанги 3 основного клину 1 за допомогою шпонки 33, закріпленої на внутріДалі перемикач гідросистеми встановлюють шній поверхні втулки 29 на реверс і робочу рідину під тиском подають в порожнину 25 При цьому відбувається переміУ сегментах 32 виконані пази 34, з якими взащення допоміжного клина 15 у вихідне крайнє поємодіють обмежники ходу сегментів, виконані у ложення (холостий хід) І МІЖ робочими поверхнями вигляді регулювальних гвинтів 35, встановлених у допоміжного клина 15 і скошеними робочими попорожнині ЗО втулки 29 верхнями пуансона 19 і нижнього упорного елемеКорпус 28 компенсатора 22 має дві ручки 36 нта 12 утвориться зазор, якій дорівнює величині для обертання його по осі основного клина 1 Ручпоперечного робочого ходу рушія ки 36 виконані знімними і мають можливість повороту у вертикальній площині Цей зазор перед наступним циклом роботи пдроклинового пристрою необхідно усунути, що Нерухомий гідроциліндр 18 із двома поршнями виконується переміщенням корпуса 28 компенса16 і 17, укріпленими на кінцях допоміжного клина тора 22 до упора у верхню поверхню 21 пуансона 15, пуансон 19 і компенсатор 22, які утворюють 19 Обертання корпуса 28 компенсатора 22 здійсверхній упорний елемент 37, гідросистема з перенюється за допомогою рукояток 36 микачем подачі робітничого середовища під тиском до 160атм (наприклад, від трактора "БелаПотім робочі циклі пдроклинового пристрою русь" - умовно не показана на фігурі), а також повторюють до розриву гірського масиву чи до нижній упорний елемент 12 з кульовою опорою 8, повного витягу основного клина 1 зі шпуру являють собою допоміжний клиновий пристрій з Виконання допоміжного клина 15 двостороннім пдроприводом 38, що дозволяє переміщати оснодозволяє зрівноважити розподіл зусиль на пуанвний клин 1 нагору стосовно нерухомих щік 2 сон 19 і нижній упорний елемент 12 при робочому ході допоміжного клина 15, тому що при цьому Гідроклиновий пристрій працює в такий спосіб взаємно врівноважуються реакції опор - пуансона Основний клин 1 разом з розсувними щоками 19 і нижнього упорного елемента 12 і, тім самим, 2 встановлюють в шпур чи шпару, пробурену в виключається несиметричність вигибних зусиль, гірському масиві, якій розривається що діють на конструкцію пристрою На штангу 3 основного клина 1 установлюють допоміжний клиновий пристрій з пдроприводом 38 Після закінчення циклу навантаження даного до упора в поверхню 6 блокового каменю, що доосновного клина з двома розсувними щоками гідбувається, чи до упора в заплечики 7 щік 2 роклиновий пристрій знімають зі штанги основного клина цього шпуру і послідовно переставляють на Потім на штангу 3 основні клини 1 установлюштанги наступних основних клинів, розташованих ють втулку 29 із замком 31 на найближчу до пуанв інших шпурах по заданому напрямку рядка шпусона 19 кільцеву проточку 4 основного клину 1 рів Зверху на штангу 3 основного клину 1 нагвинчують корпус 28 компенсатора 22 на різьблення Розглянемо докладніше роботу компенсатора втулки 29 із замком 31 При цьому сегменти 32 Силове навантаження від пдроцилиндра 18 замка 31 стискуються, переборюючи дію пружини, передається на поршні 16 і 17, зв'язані з допоміжщо розтискає (умовно не показана) Корпус 28 ним клином 15, скошені поверхні якого взаємодікомпенсатора 22 нагвинчують на втулку 29 до ють ВІДПОВІДНО зі скошеними поверхнями пуансона упора у верхню поверхню 21 пуансона 19 19 і нижнього упорного елемента 12 Гідроклиновий пристрій готовий до роботи Нижній упорний елемент 12 через кульову опору 8 спирається на поверхню 6 блокового каПовний робочий хід основного клина 1 склада 51891 14 13 меню, якій добувається, чи на заплечики 7 щік 2, корпуси 28 компенсатора 22, тім самим охороняющо сприймають зусилля навантаження від нижньочи різьблення компенсатора 22 від ушкодження і го пуансони 12, при цьому розсувні щоки 2 розклисигналізуючи про необхідність перестановки комнюються основним клином 1 із зусиллями в сотні пенсатора 22 на нову проточку 4 основного клину тонн і можуть переміщатися тільки в горизонталь1 ній площині разом зі стінками шпуру чи шпари до При цьому сегменти 32 замка 31 утримуються утворення тріщини в кам'яному масиві чи до віддівід випадання з корпуса 28 компенсатора 22 за лення ( руйнування ) кам'яного блоку від масиву рахунок наявності регулювальних гвинтів 35, установлених у втулці 29 і взаємодіючих з пазами 34, Пуансон 19 передає силове навантаження на виконаними в сегментах 32, що підвищує зручність основний клин 1 по наступному ланцюзі пуансон експлуатації компенсатора 22 і пдроклинового 19 - корпус 28 компенсатора 22 - внутрішнє різьбпристрою в цілому лення корпуса 28 компенсатора 22 - зовні різьблення втулки 29 - замок 31 (сегменти 32 ) - верхня Після завершення циклу роботи компенсатора поверхня однієї з кільцевих проточек 4 штанги З на самій нижній проточці 4 основні клини 1, останосновного клину 1 ній цілком виходить зі шпуру Наприкінці циклу роботи з конкретною кільцеРозглянемо тепер роботу кульової опори вою проточкою після чергового холостого ходу Підготовка пристрою до роботи описана вище, допоміжного клина 15 сегменти 32 виходять з конале необхідно відзначити, що наявність шарової такту з поверхнею кільцевої проточки 4 основного опори 8 дозволяє спочатку установити вісь прилад клину 1, переміщаючись за межі корпуси 28 компо осі шпуру, тому що основний клин 1 при устапенсатора 22, тім самим розриваючи ланцюг пеновці в шпур автоматично орієнтується по його осі редачі силового навантаження від пуансона 19 до У процесі роботи пдроклинового пристрою виосновного клина 1 никають усілякі порушення СПІВВІСНОСТІ осі основного клина 1 і осі шпуру, що компенсуються в меУ цей момент КІЛЬКІСТЬ витків різьблення втулжах до 20 градусів поворотом кульової опори 8 у ки 29, що знаходяться в зачепленні з витками сферичній порожнині 11 нижнього упорного елерізьблення корпуса 28 компенсатора 22, залишамента 12, що запобігає вигину і поломці основного ється не менш 8 (необхідних і достатніх для переклина 1, особливо на заключному етапі роботи з дачі зусиль робочого ходу допоміжного клина 15 відриву блокового каменю, коли відбувається пена основний кпин 1) реміщення блокового каменю Якщо при цьому сегменти 32 не виходили б з контакту з кільцевою проточкою 4 основного клину Заявник вважає можливими й ІНШІ варіанти 1, то при подальшому обертанні компенсатора реалізації винаходу, яки варто розглядати як еквіКІЛЬКІСТЬ витків різьблення його корпуса 28 і втулки валенти, якщо вони знаходяться в межах сутності 29 стало б менше 8, що при силовому навантавинаходу женні робочого ходу допоміжного клина 15 могло б Таким чином, можна затверджувати, що попривести до руйнування (зминанню, зрізанню) діставлена задача цілком виконується пристроєм, лянки різьблення корпуса 28 компенсатора 22 і що заявляється, з досягненням технічного резульвтулки 29, що знаходяться в зачепленні тату, зазначеного вище Тому конструкцією компенсатора 22 передбаПропонований пристрій пдроклиновий відрізчено, що як тільки нижня частина замка 31 порівняється простотою, зручністю і безпекою в експлуняється з верхнім обрізом корпуса 28 компенсатоатації, невеликими масогабаритними показниками ра 22, сегменти 32 замка 31 під дією пружини і дозволяє підвищити ефективність виконання ро(умовно не показана) "вистрілюються" з вікна побіт з відриву МОНОЛІТІВ від гірського масиву по рядрожнини ЗО втулки 29, тобто виходять з контакту з ку шпурів чи шпар проточкою 4 основного клину і виступають за межі 15 51891 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 16
