Стіл декоративний

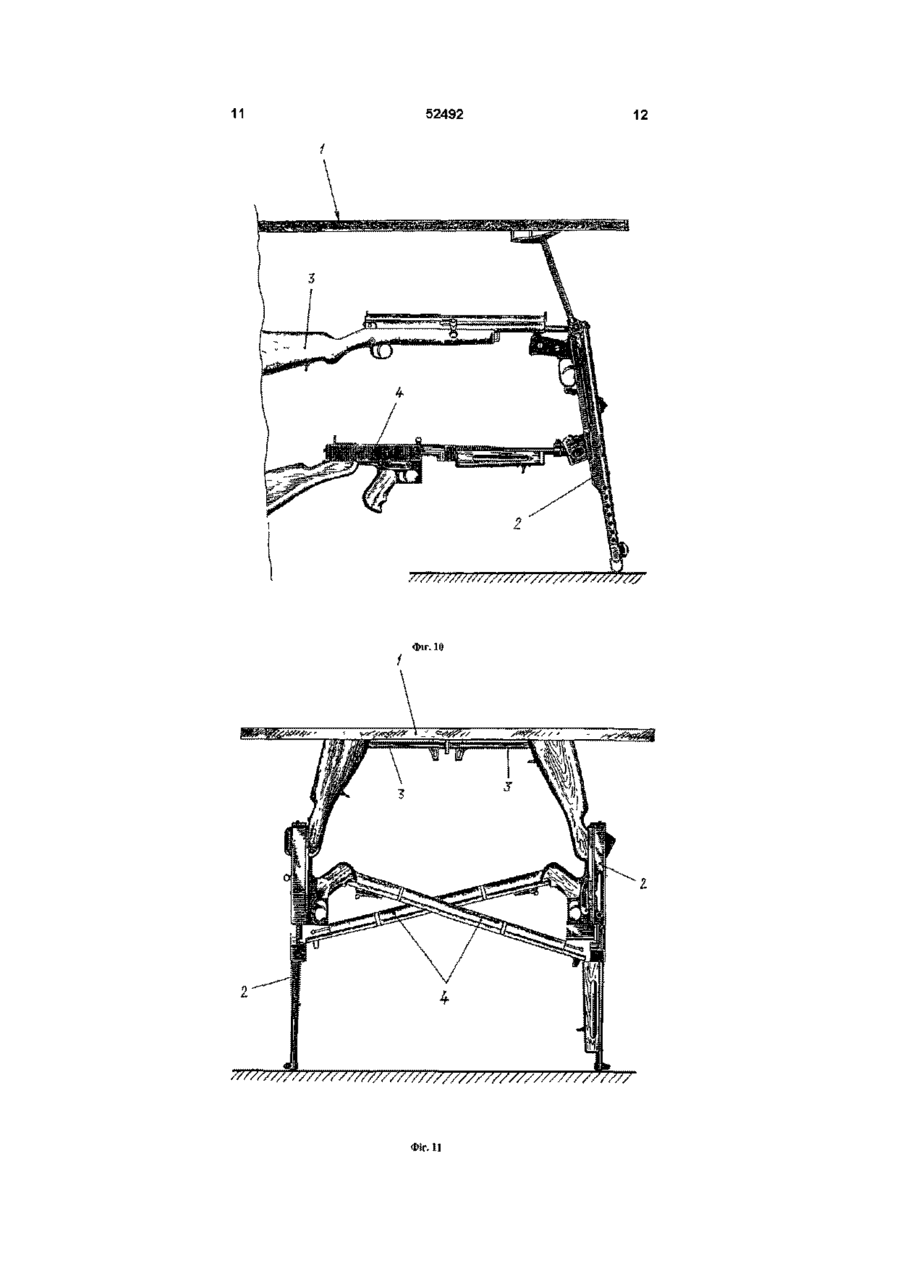

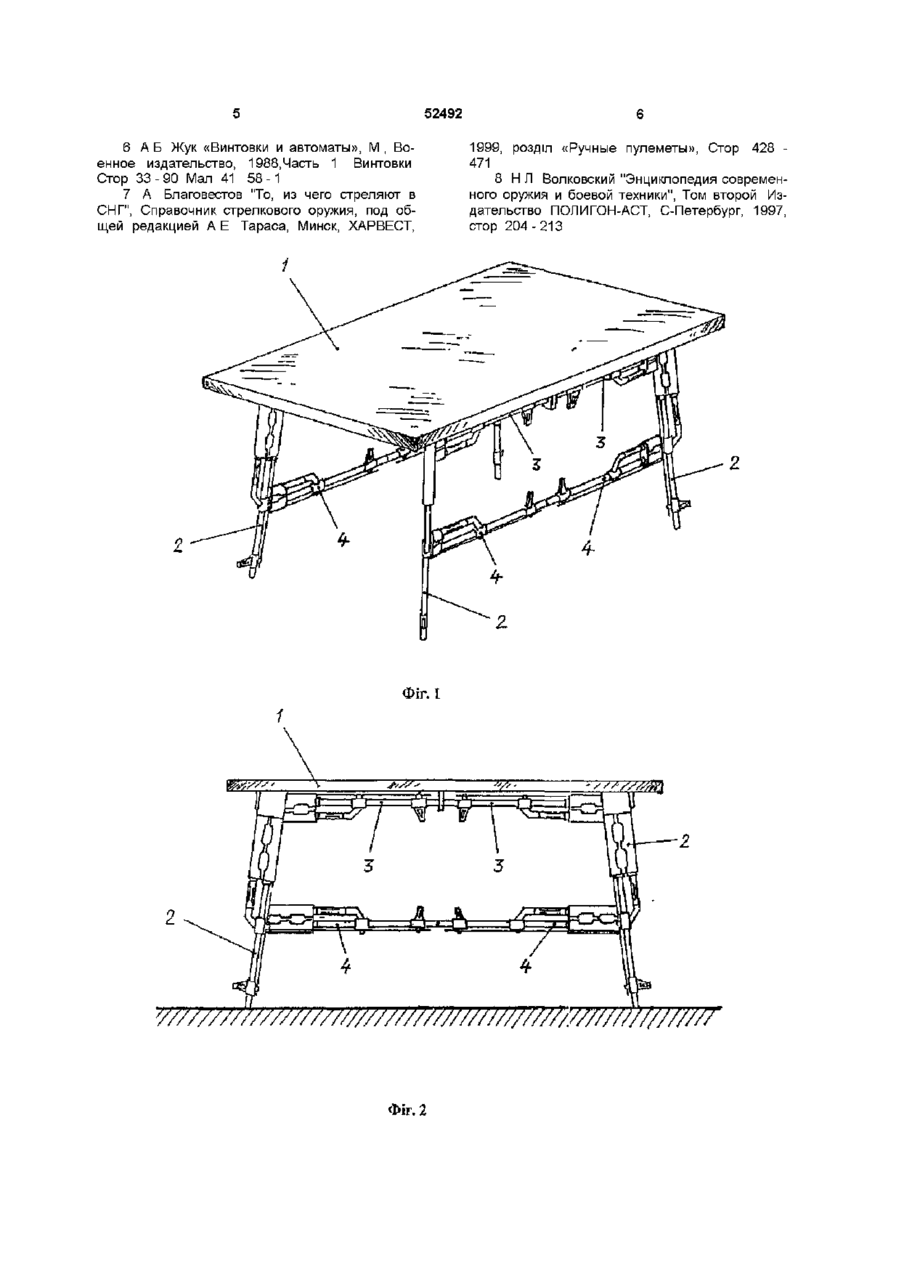

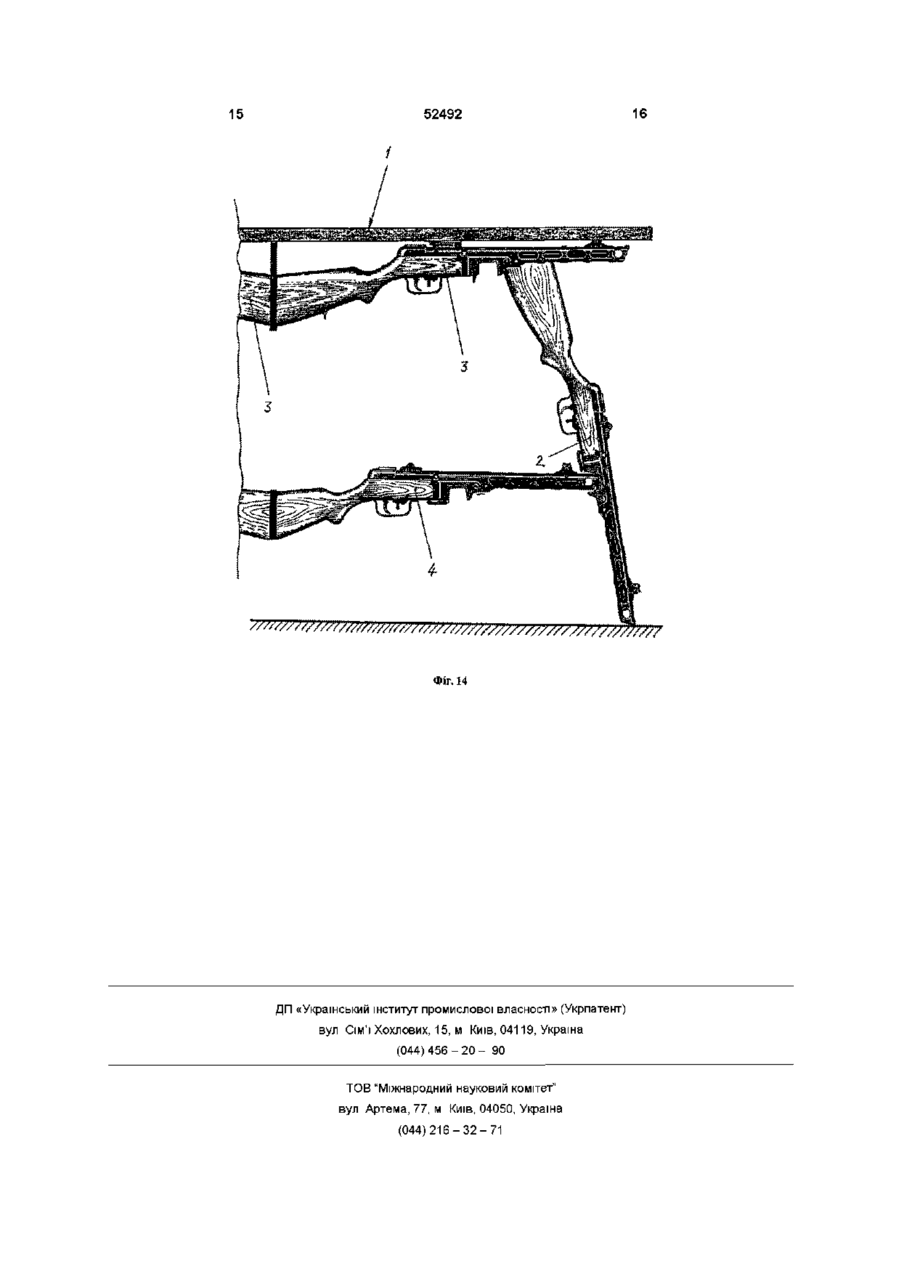

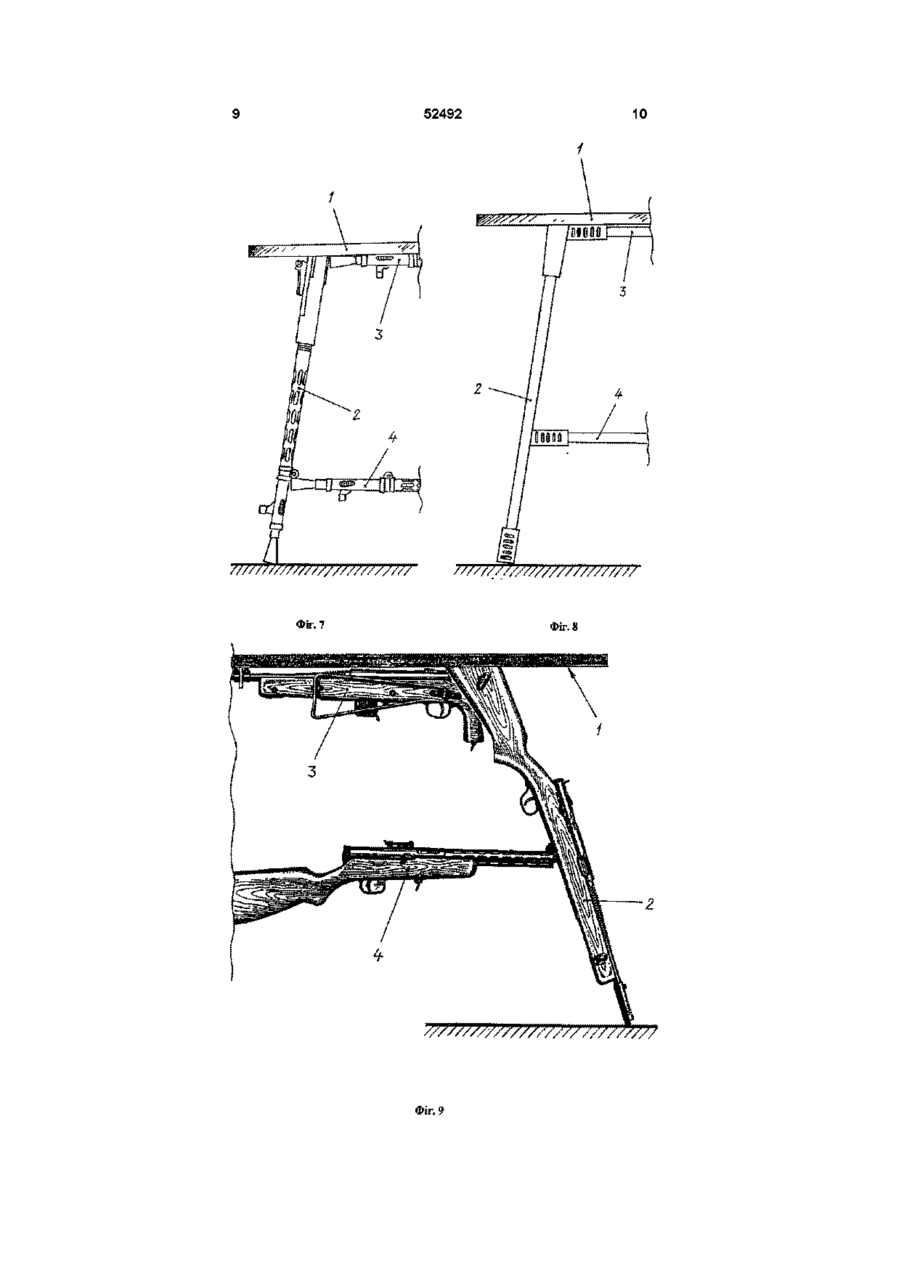

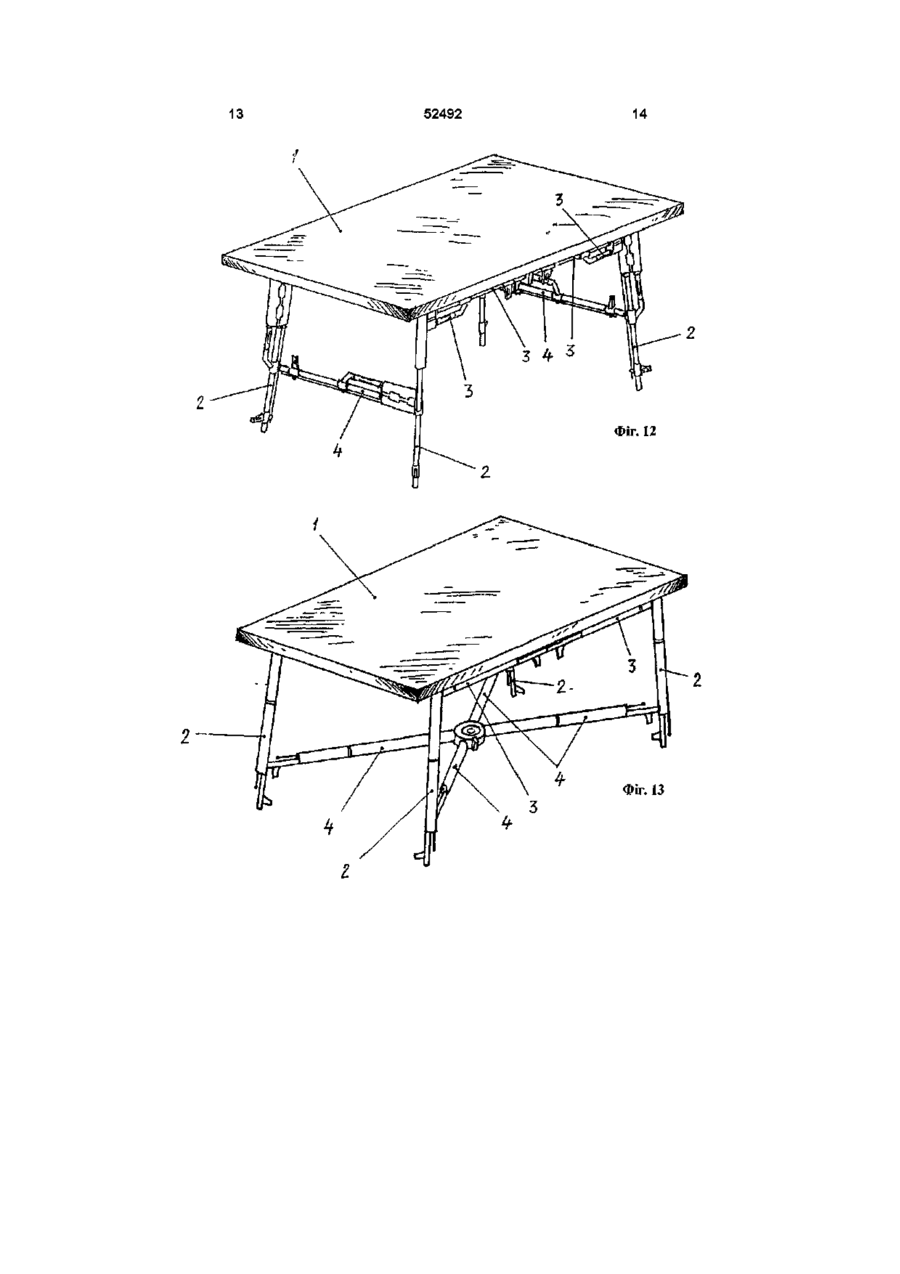

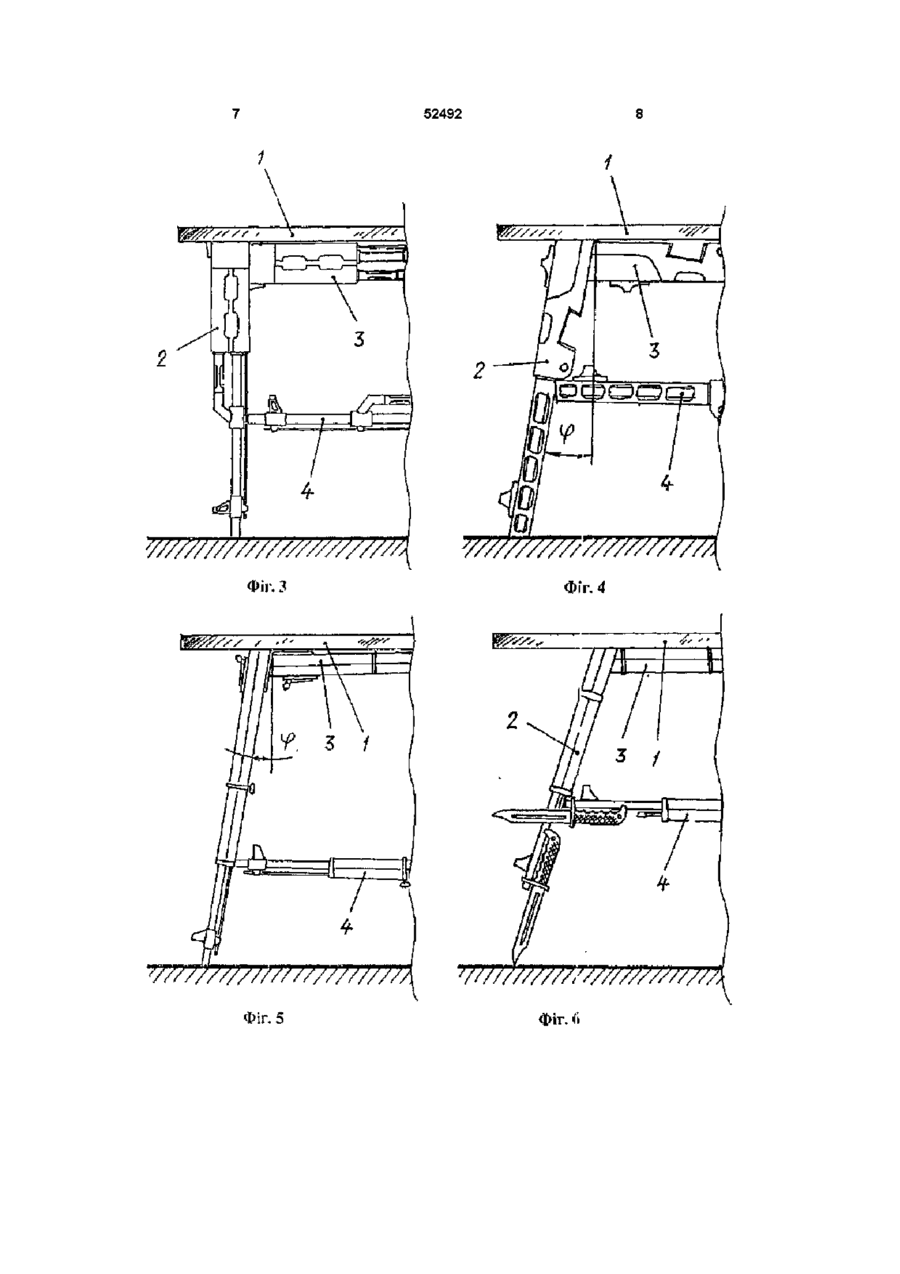

Стіл декоративний, що містить кришку стола, силовий каркас і опори у вигляді ніжок, при цьому ніжки стола закріплені до кришки стола в місцях стикування елементів силового каркаса, який від різняється тим, що опори та елементи конструкції силового каркаса виконані у вигляді зразків стрілецької зброї, при цьому нижні опори спрямовані стволами у бік підлоги або перпендикулярно кришці стола, або під кутом до неї, як окремий елемент ніжок стола та силового каркаса використовується будь-який фрагмент зброї, вирізаний із його конструктивно-компонувальної схеми, елементи силового каркаса закріплюються або безпосередньо до кришки столу, або на відстані від неї, або в будь-якій ІНШІЙ комбінації, елементи силового каркаса закріплюються до ніжок столу або паралельно між собою, або під кутом в площині кріплення Винахід відноситься до галузі задоволення потреб людини, зокрема, до предметів меблі, а саме, до столів, яки виконано декоративними Відомий СТІЛ декоративний, який містить кришку стола, силовий каркас і опори у вигляді ніжок/1/ До недоліків відомого стола декоративного відноситься те, що при застосуванні конструктивних елементів традиційної форми не забезпечується висока жорсткість конструкції зазначеного столу Найбільш близьким технічним рішенням, обраним за прототип, є стіл декоративний, який містить кришку стола, силовий каркас і опори у вигляді ніжок, при цьому ніжки стола закріплені до кришки стола в місцях стиковки елементів силового каркасу 121 До недоліків відомого стола декоративного, який обрано за прототип, відноситься те, що при застосуванні конструктивних елементів традиційної форми не забезпечується висока жорсткість і МІЦНІСТЬ конструкції зазначеного стола В основу винаходу поставлена задача шляхом зміни форми і конструкції складових елементів стола забезпечити підвищення жорсткості і МІЦНОСТІ конструкції стола декоративного в цілому Суть винаходу в столі декоративному, який містить кришку стола, силовий каркас і опори у вигляді ніжок, при цьому ніжки стола закріплені до кришки стола, в місцях стиковки елементів силового каркасу, полягає в тому, що опори- та елементи конструкції силового каркасу виконані у вигляді зразків стрілецької зброї, при цьому нижні опори спрямовані стволами убік підлоги або перпендикулярно кришці стола, або під кутом до неї Суть винаходу досягається також й тим, що як окремий елемент ніжок стола та силового каркасу використовується будь-який фрагмент зброї, вирізаний із його конструктивно-компонувальної схеми, елементи силового каркасу закріплюються або безпосередньо до кришки столу, або на відстані від неї, або в будь-якій інший комбінації, елементи силового каркасу закріплюються до ніжок столу або паралельно між собою, або під кутом в площині кріплення, або в будь-якій інший комбінації Порівнянний аналіз технічного рішення, яке заявляється, із прототипом дозволяє зробити висновок, що стіл декоративний, який заявляється, відрізняється тим, що опори та елементи конструкції силового каркасу стола виконані у вигляді зразків стрілецької зброї, при цьому нижні опори спрямовані стволами убік підлоги або перпендикулярно кришці стола, або під кутом до неї, а як окремий елемент ніжок стола та силового каркасу використовується будь-який фрагмент зброї, вирізаний із його конструктивнокомпонувальної схеми, елементи силового каркасу закріплюються або безпосередньо до кришки ю 52492 столу, або на відстані від неї, або в будь-якій інший комбінації, елементи силового каркасу закріплюються до ніжок столу або паралельно між собою, або під кутом в площині кріплення, або в будь-якій інший комбінації Таким чином, стіл декоративний, який заявляється, відповідає критерію винаходу «новизна» Суть винаходу пояснюється за допомогою ілюстрацій, де на фіг 1 поданий загальний вигляд стола декоративного (як варіант конструктивного виконання), на фіг 2 поданий стіл декоративний, який заявляється, на виді збоку, на фіг 3 - 8 показані варіанти конструктивного виконання та розміщення ніжок стола відносно кришки столу, на фіг 9 - 11 показані варіанти закріплення елементів силового каркасу до ніжок столу, на фіг 12-13 показані варіанти закріплення елементів силового каркасу відносно ніжок столу, на фіг 14 показаний варіант конструктивно-компонувальної схеми стола декоративного, який є зібраним з конструктивних елементів пістолета-кулемета ППШ Стіл конструктивно містить (див фіг 1 - 2 та фіг 12-14) кришку 1 стола, опори 2 у вигляді ніжок (нижня опора стола), і елементи 3 і 4 конструкції силового каркасу стола Елементи 3 конструкції силового каркасу стола виконані закріпленими жорстко до кришки 1 В місцях стику елементів 3 встановлені опори 2 Опори 2 та елементи 3 конструкції силового каркасу стола виконані у вигляді зразків стрілецької зброї, при цьому нижні опори 2 спрямовані стволами убік підлоги або перпендикулярно кришці 1 стола, або під кутом е до неї (див фіг 3 - 8) Елементи З р силового каркасу, як варіант конструктивного виконання, закріплюються або безпосередньо до кришки 1 столу (див фіг 1 - 2 та фіг 9), або на відстані від неї (див фіг 10), або в будь-якій інший комбінації Елементи 4 силового каркасу закріплюються до ніжок 2 столу або паралельно між собою (див фіг 1 - 2, фіг Юта фіг 12), або під кутом в площині кріплення (див фіг 13), або в будь-якій інший комбінації (див фіг 11) Як окремий елемент ніжок стола (позиція 2) та силового каркасу (позиція 3 та позиція 4) використовується будь-який фрагмент зброї, вирізаний із його конструктивно-компонувальної схеми, наприклад, елемент ствола автомата /3/ або елемент ствола пістолета-кулемета /4/, елемент ствола карабіну /5/ або елемент ствола гвинтівки /6/, елемент ствола кулемета 111 або елемент ствола малокаліберної гармати /8/, або ІНШІ зразки зброї Як окремий елемент стола використовується будь-який фрагмент зброї, вирізаний із його конструктивно-компонувальної схеми, наприклад, частина зброї від дульного зрізу до рукоятки для утримання зброї, або частина зброї від дульного зрізу до патронника, або в будь-який ІНШІЙ комбінації, наприклад, ствольна частина гвинтівки з закріпленим в бойовому положенні штиком (див фіг 6) /6/ Стіл декоративний використовується таким чином Попередньо стіл декоративний збирають з підготовлених до цього конструктивних елементів, які виконано з зразків стрілецької зброї автоматів, пістолетів-кулеметів, кулеметів, карабінів, гвинтівок, стволів малокаліберних гармат та інших зразків зброї, які приведено до небоєздатного стану Для цього попередньо збирають каркас стола, який являє собою конструкцію з з'єднаних жорстко між собою силових елементів 3 Далі до силових елементів 3 жорстко закріплюють опори 2, які виконано з конструктивних елементів зброї, наприклад, з частини зброї, яка містить ствол та ствольну коробку При цьому опори 2 встановлюють, як варіант конструктивного виконання, в місцях стику елементів 3 (див фіг 1 - 2 та фіг 9) Після виконання зазначених технологічних операцій до силового каркасу закріплюється кришка 1 стола Конструктивно опори 2 та елементи З конструкції силового каркасу стола виконані у вигляді зразків стрілецької зброї, при цьому нижні опори 2 спрямовані стволами убік підлоги або перпендикулярно кришці 1 стола, або під кутом е р до неї (див фіг 3 - 8) Елементи 3 силового каркасу закріплюються або безпосередньо до кришки 1 столу (див фіг 1 - 2, фіг 9 та фіг 14), або на відстані від неї (див фіг 10), або в будь-якій інший комбінації Елементи 4 силового каркасу закріплюються до ніжок (опор) 2 столу або паралельно між собою (див фіг 1 - 2, фіг 10, фіг 12 та фіг 14), або під кутом а в площині кріплення (див фіг 13), або в будь-якій інший комбінації (див фіг 11) Як варіант конструктивно-компонувальної схеми стола декоративного може бути виготовлена його силова основа з конструктивних елементів у вигляді пістолета-кулемета ППШ (див фіг 14) Підвищення ефективності використання технічного рішення у вигляді стола декоративного, який заявляється, у порівнянні з прототипом, досягається за рахунок одержання більш, жорсткої конструкції, яка виконується з нетрадиційних за формою конструктивних елементів ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Нормативные акты о правовой охране промышленных образцов Государственный комитет СССР по делам изобретений и открытий, ВНИИПИ, М , 1983, стор 174, малюнок 1 - аналог 2 Нормативные акты о правовой охране промышленных образцов Государственный комитет СССР по делам изобретений и открытий, ВНИИПИ, М , 1983, стор 176, малюнок 6 - прототип 3 А Б Жук «Винтовки и автоматы», М , Военное издательство, 1988, розділ 106 СССР Автоматы Калашникова Стор 159 - 160 Мал 106-3 106-9 4 А Б Жук «Винтовки и автоматы» Военное издательство, 1988, розділ 78 СССР Пистолетпулемет Шпагина ГТПШ-41 Стор 111 -113 Малюнок 7 8 - 9 78-10 5 А Б Жук «Винтовки и автоматы», М , Военное издательство, 1988, розділ 106 СССР Карабин СКС-45 52492 6 А Б Жук «Винтовки и автоматы», М , Военное издательство, 1988, Часть 1 Винтовки Стор 33 - 90 Мал 41 58-1 7 А Благовестов "То, из чего стреляют в СНГ", Справочник стрелкового оружия, под общей редакцией А Е Тараса, Минск, ХАРВЕСТ, 1999, розділ «Ручные пулеметы», Стор 428 471 8 Н Л Волковский "Энциклопедия современного оружия и боевой техники", Том второй Издательство ПОЛИГОН-ACT, С-Петербург, 1997, стор 204-213 ФІГ. і Y////////////////////////////////////////////////////////// Фіг. 2 52492 2 Y////////////////////////A Фіг. З У//7///////7///////////Л Фін 5 Фіг. 4 '////////У/7///ІЇ777Я77777\ фіг. (* 52492 10 //M7//77///////////////// Фіг. 7 Фіг. 8 /////////////////// Фіг. 9 /////7777 11 52492 12 ////////////77777//77S///7///7//77Z7 Фіг. 19 Фіг. 11 13 52492 14 Фіг. 13 15 52492 Фіг. 14 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 16
