Спосіб зачищення резервуарних ємкостей від пірофорних та смолистих відкладень
Номер патенту: 52533
Опубліковано: 17.03.2003
Автори: Бартенєв Олександр Володимирович, Клявлін Валерій Володимирович, Хімченко Іван Сергійович, Уніговський Леонід Михайлович

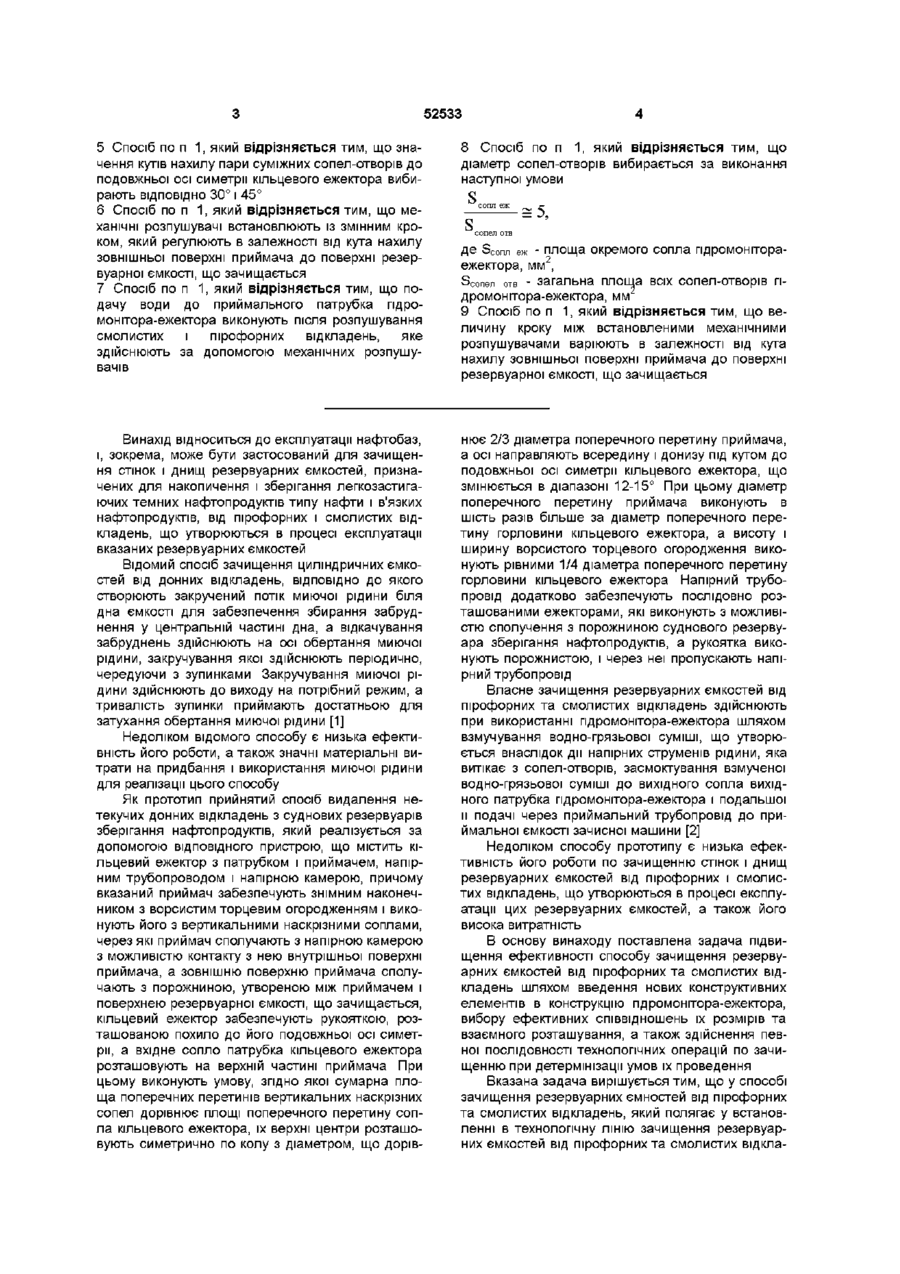

Формула / Реферат
1. Спосіб зачищення резервуарних ємкостей від пірофорних та смолистих відкладень, який полягає у встановленні в технологічній лінії зачищення резервуарних ємкостей від пірофорних та смолистих відкладень ємкості з водою, приєднанні її до напірного трубопроводу, який з'єднують з приймальним патрубком кільцевого гідромонітора-ежектора, що встановлюють в резервуарній ємкості зберігання і накопичення нафтопродуктів, в якій містяться смолисті і пірофорні відкладення, а вихідний патрубок кільцевого гідромонітора-ежектора з'єднують з приймальним трубопроводом, який підключають до зачисної машини, при цьому як кільцевий гідромонітор-ежектор використовують кільцевий ежектор з вхідним і вихідним патрубками, приймачем, напірним трубопроводом і напірною камерою, причому вказаний приймач виконують з наскрізними соплами-отворами, через які приймач сполучають з напірною камерою з можливістю контакту з нею внутрішньої поверхні приймача, а зовнішню поверхню приймача сполучають з порожниною, що міститься між приймачем і поверхнею резервуарної ємкості, яка зачищається, вхідне сопло вихідного патрубка кільцевого ежектора виконують у вигляді горловини кільцевого ежектора і розташовують його на верхній частині приймача, осі наскрізних сопел-отворів направляють всередину і донизу і встановлюють під кутом до подовжньої осі симетрії кільцевого ежектора, а зачищення резервуарних ємкостей від пірофорних та смолистих відкладень здійснюють шляхом скаламучування водно-грязьової суміші, що утворюється внаслідок дії напірних струменів рідини, яка витікає з сопел-отворів, засмоктування скаламученої водно-грязьової суміші до вихідного сопла вихідного патрубка гідромонітора-ежектора і подальшої її подачі через приймальний трубопровід до приймальної ємкості зачисної машини, який відрізняється тим, що як зачисну машину використовують зачисну вакуумну машину, в гідромоніторі-ежекторі встановлюють механічні розпушувачі і закріплюють їх у приймачі, при цьому механічні розпушувачі попарно розташовують симетрично відносно подовжньої осі симетрії гідромонітора-ежектора, сопла-отвори розташовують діаметрально протилежно відносно подовжньої осі симетрії кільцевого ежектора і виконують у вигляді двох суміжних каналів, що розходяться і мають загальний вхід, механічні розпушувачі виконують у вигляді загострених штирів, які розміщують із змінним кроком і паралельно подовжній осі симетрії кільцевого ежектора, здійснюють попереднє розпушування смолистих і пірофорних відкладень за допомогою механічних розпушувачів, подачу води до приймального патрубка гідромонітора-ежектора виконують одночасно із здійсненням розпушування смолистих і пірофорних відкладень, яке реалізують за допомогою механічних розпушувачів, при цьому спосіб здійснюють при виконанні наступних умов:
де - кут нахилу зовнішньої поверхні приймача з соплами до поверхні резервуарної ємкості, що зачищається, град;
d1 - внутрішній діаметр вхідного сопла вихідного патрубка гідромонітора-ежектора, мм;
d2 - внутрішній діаметр вихідного сопла вихідного патрубка гідромонітора-ежектора, мм;
Р - тиск в напірному трубопроводі, кгс/см2.
2. Спосіб за п. 1, який відрізняється тим, що кількість механічних розпушувачів вибирають рівною кількості сопел-отворів, що дорівнює 4.
3. Спосіб за п. 1, який відрізняється тим, що діаметр механічних розпушувачів вибирають в межах від 6 до 8 мм і виконують з кутом загострення, який становить 30°.
4. Спосіб за п. 1, який відрізняється тим, що діаметр суміжних сопел-отворів вибирають в межах від 4 до 8 мм.
5. Спосіб за п. 1, який відрізняється тим, що значення кутів нахилу пари суміжних сопел-отворів до подовжньої осі симетрії кільцевого ежектора вибирають відповідно 30° і 45°.
6. Спосіб за п. 1, який відрізняється тим, що механічні розпушувачі встановлюють із змінним кроком, який регулюють в залежності від кута нахилу зовнішньої поверхні приймача до поверхні резервуарної ємкості, що зачищається.
7. Спосіб за п. 1, який відрізняється тим, що подачу води до приймального патрубка гідромонітора-ежектора виконують після розпушування смолистих і пірофорних відкладень, яке здійснюють за допомогою механічних розпушувачів.
8. Спосіб за п. 1, який відрізняється тим, що діаметр сопел-отворів вибирається за виконання наступної умови:
де Sсопл. еж. - площа окремого сопла гідромонітора-ежектора, мм2;
Sсопел. oтв. - загальна площа всіх сопел-отворів гідромонітора-ежектора, мм2.
9. Спосіб за п. 1, який відрізняється тим, що величину кроку між встановленими механічними розпушувачами варіюють в залежності від кута нахилу зовнішньої поверхні приймача до поверхні резервуарної ємкості, що зачищається.

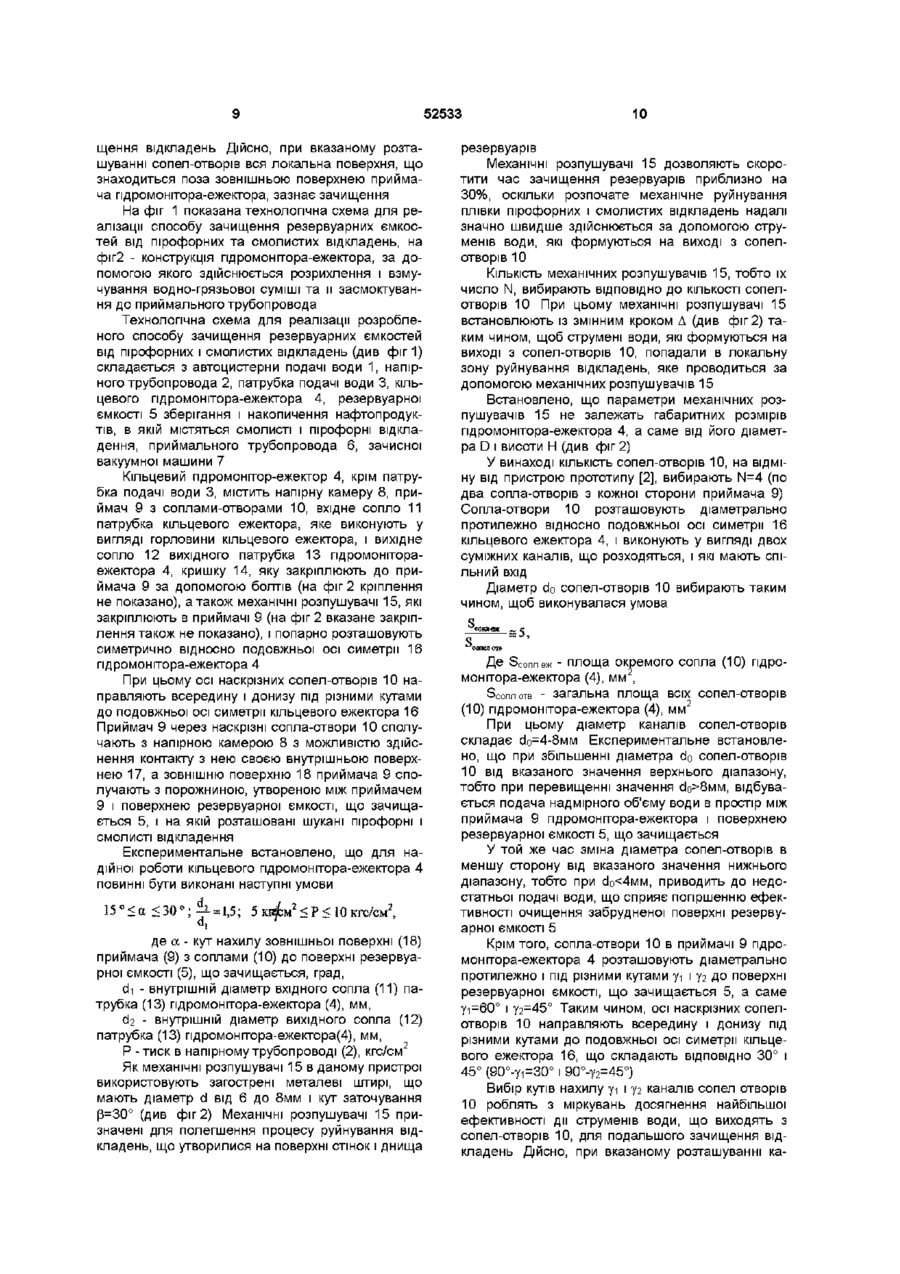

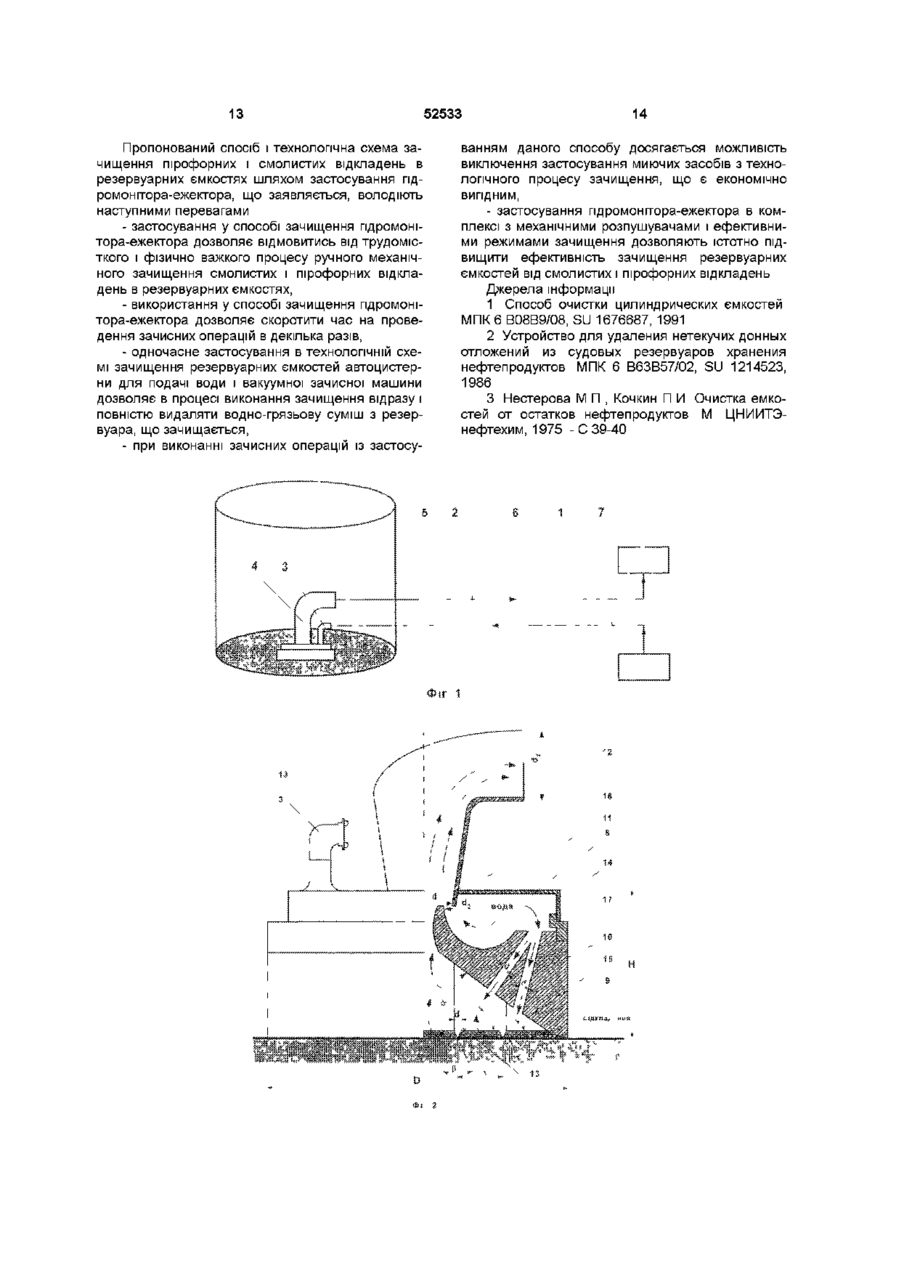

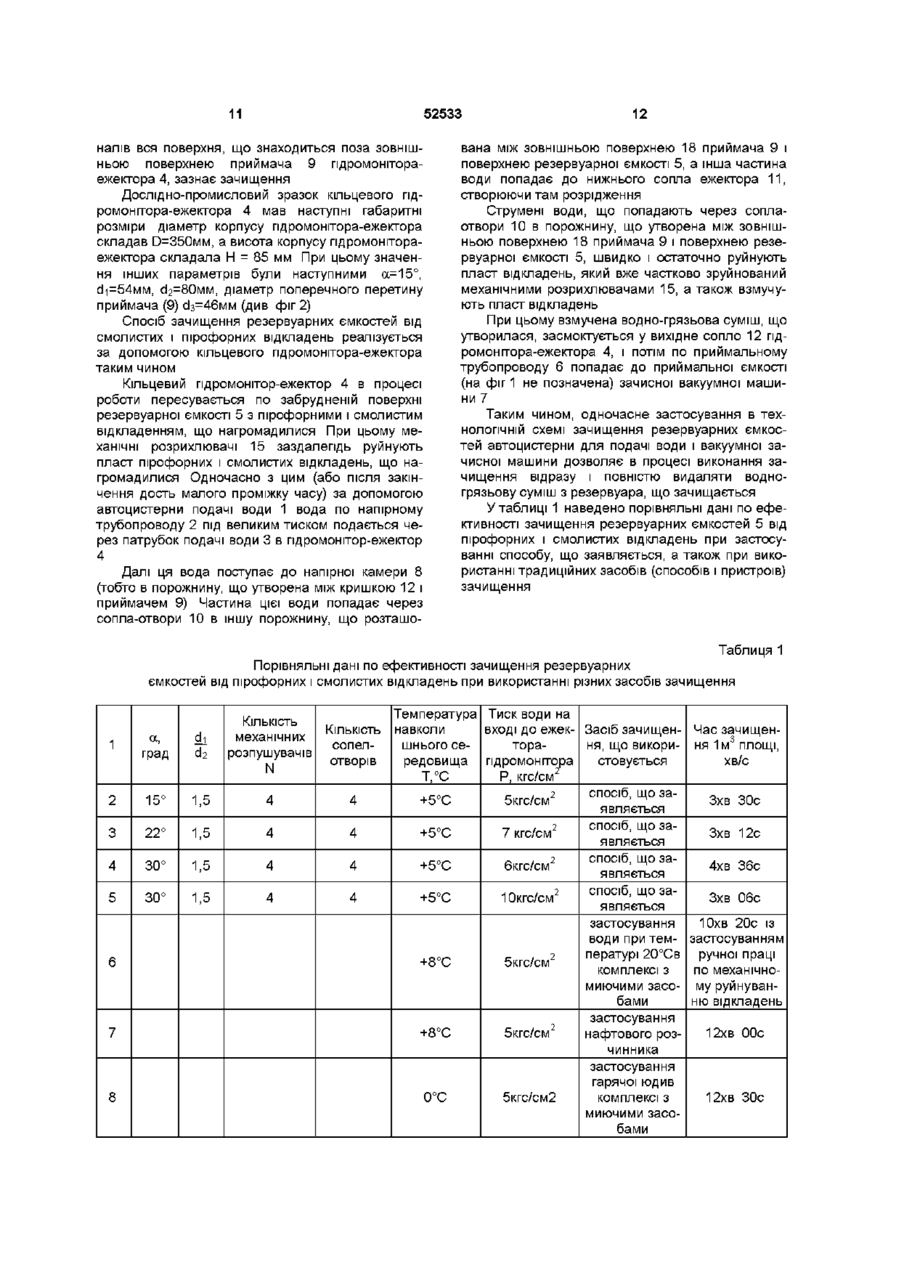

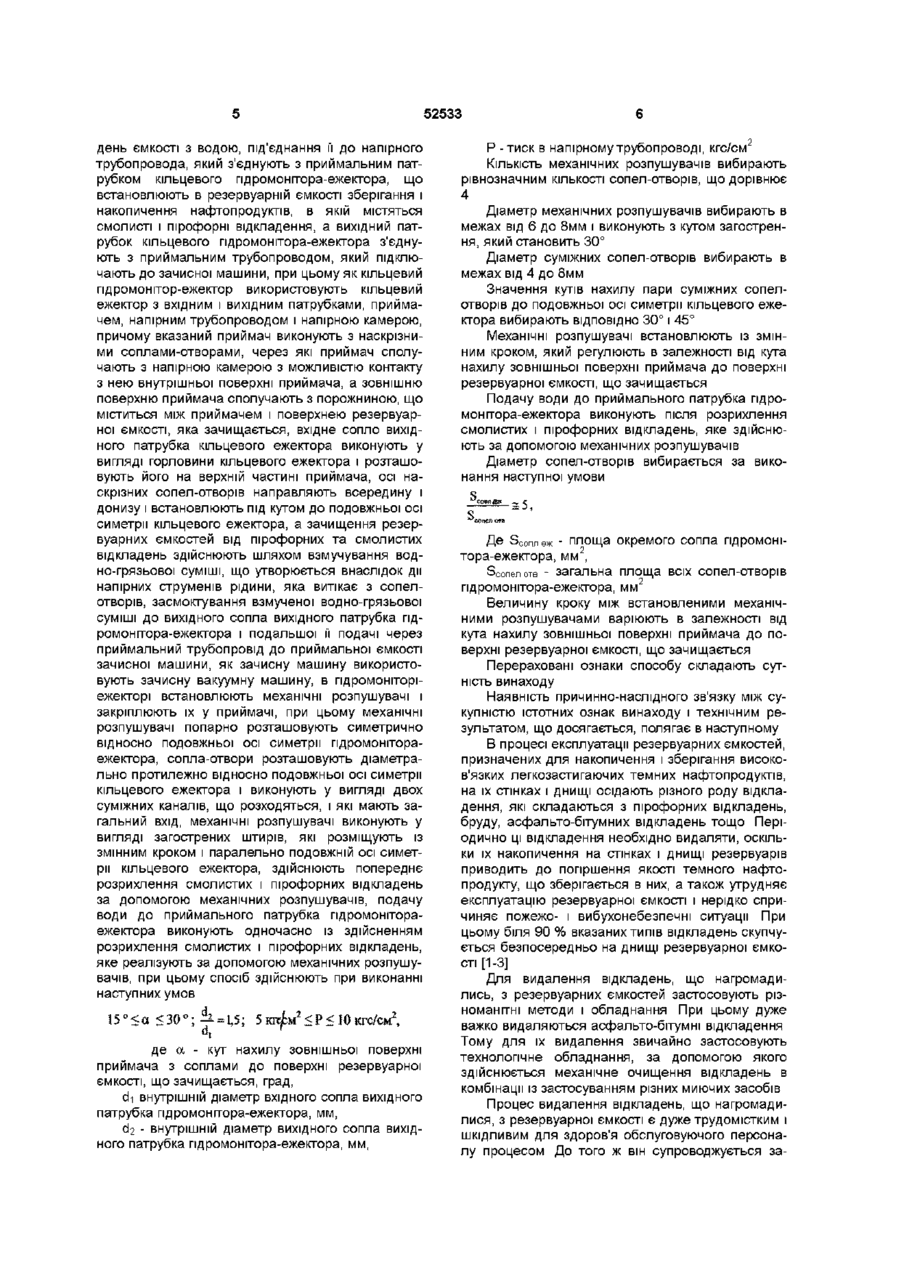

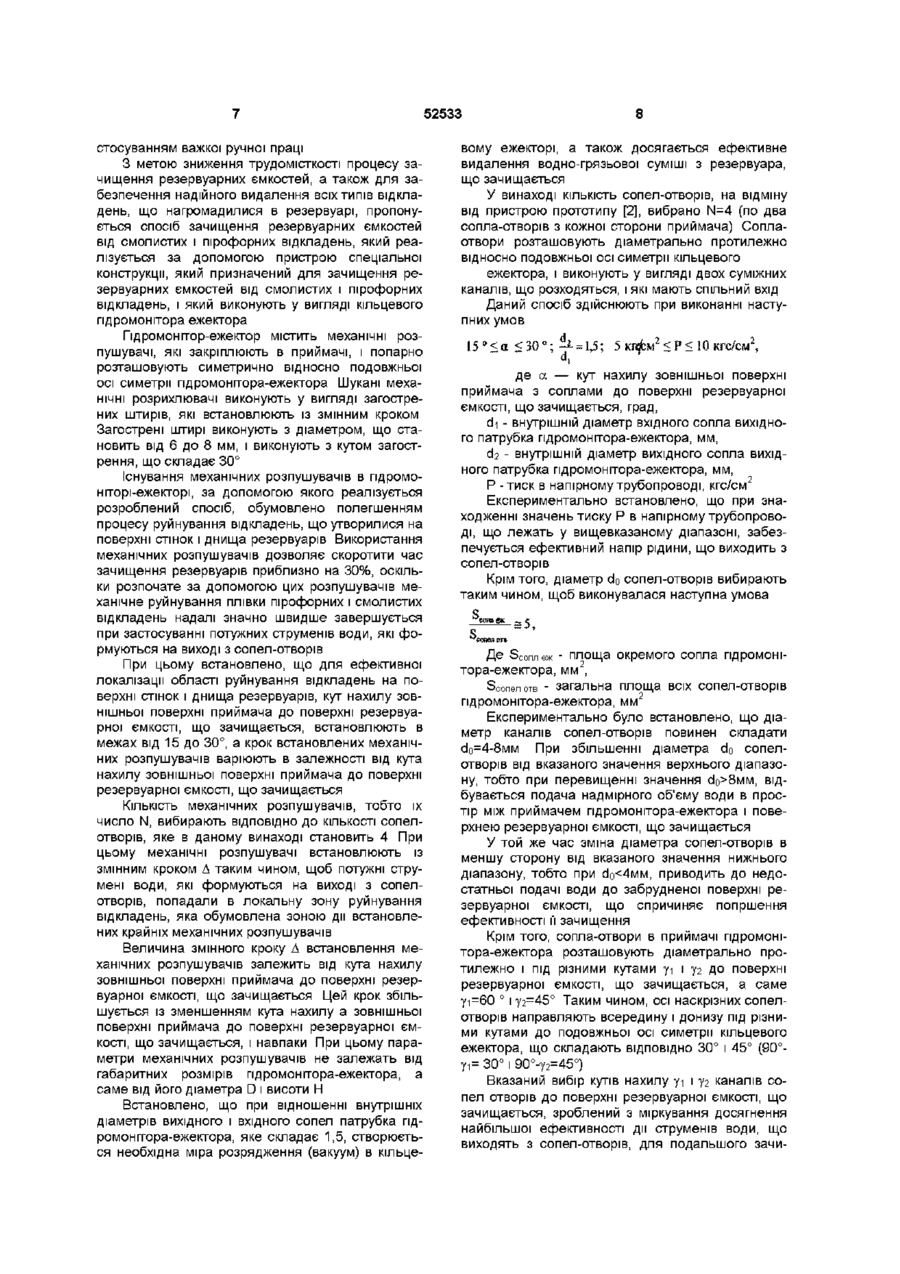

Текст
1 Спосіб зачищення резервуарних ємкостей від пірофорних та смолистих відкладень, який полягає у встановленні в технологічній лінії зачищення резервуарних ємкостей від пірофорних та смолистих відкладень ємкості з водою, приєднання и до напірного трубопроводу, який з'єднують з приймальним патрубком кільцевого пдромонітора-ежектора, що встановлюють в резервуарній ємкості зберігання і накопичення нафтопродуктів, в якій містяться смолисті і пірофорні відкладення, а вихідний патрубок кільцевого пдромонітора-ежектора з'єднують з приймальним трубопроводом, який підключають до зачисної машини, при цьому як кільцевий пдромоніторежектор використовують кільцевий ежектор з вхідним і вихідним патрубками, приймачем, напірним трубопроводом і напірною камерою, причому вказаний приймач виконують з наскрізними соплами-отворами, через які приймач сполучають з напірною камерою з можливістю контакту з нею внутрішньої поверхні приймача, а зовнішню поверхню приймача сполучають з порожниною, що міститься між приймачем і поверхнею резервуарноі ємкості, яка зачищається, вхідне сопло вихідного патрубка кільцевого ежектора виконують у вигляді горловини кільцевого ежектора і розташовують його на верхній частині приймача, осі наскрізних сопел-отворів направляють всередину і донизу і встановлюють під кутом до подовжньої осі симетрії кільцевого ежектора, а зачищення резервуарних ємкостей від пірофорних та смолистих відкладень здійснюють шляхом скаламучування водно-грязьової суміші, що утворюється внаслідок дії напірних струменів рідини, яка витікає з сопелотворів, засмоктування скаламученої водногрязьової суміші до вихідного сопла вихідного патрубка пдромонітора-ежектора і подальшої и подачі через приймальний трубопровід до приймальної ємкості зачисної машини, який відрізняється тим, що як зачисну машину використовують зачисну вакуумну машину, в пдромоніторі-ежекторі встановлюють механічні розпушувачі і закріплюють їх у приймачі, при цьому механічні розпушувачі попарно розташовують симетрично відносно подовжньої осі симетрії пдромонітора-ежектора, сопла-отвори розташовують діаметрально протилежно відносно подовжньої осі симетрії кільцевого ежектора і виконують у вигляді двох суміжних каналів, що розходяться і мають загальний вхід, механічні розпушувачі виконують у вигляді загострених штирів, які розміщують із змінним кроком і паралельно подовжній осі симетрії кільцевого ежектора, здійснюють попереднє розпушування смолистих і пірофорних відкладень за допомогою механічних розпушувачів, подачу води до приймального патрубка пдромонітора-ежектора виконують одночасно із здійсненням розпушування смолистих і пірофорних відкладень, яке реалізують за допомогою механічних розпушувачів, при цьому спосіб здійснюють при виконанні наступних умов d. 15°
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for cleaning reservoir capacities from pyrophorous and pitch sediments
Автори англійськоюBarteniev Oleksandr Volodymyrovych, Clyavlin Valeriy Volodymyrovich, Khimchenko Ivan Sergiiovych
Назва патенту російськоюСпособ очистки резервуарных емкостей от пирофорных и смолистых отложений
Автори російськоюБартенев Александр Владимирович, Клявлин Валерий Владимирович, Химченко Иван Сергеевич
МПК / Мітки
МПК: B63B 57/00, B09B 5/00, B08B 9/08
Мітки: зачищення, відкладень, ємкостей, смолистих, резервуарних, пірофорних, спосіб
