Вибуховий пристрій модернізований озм-72м

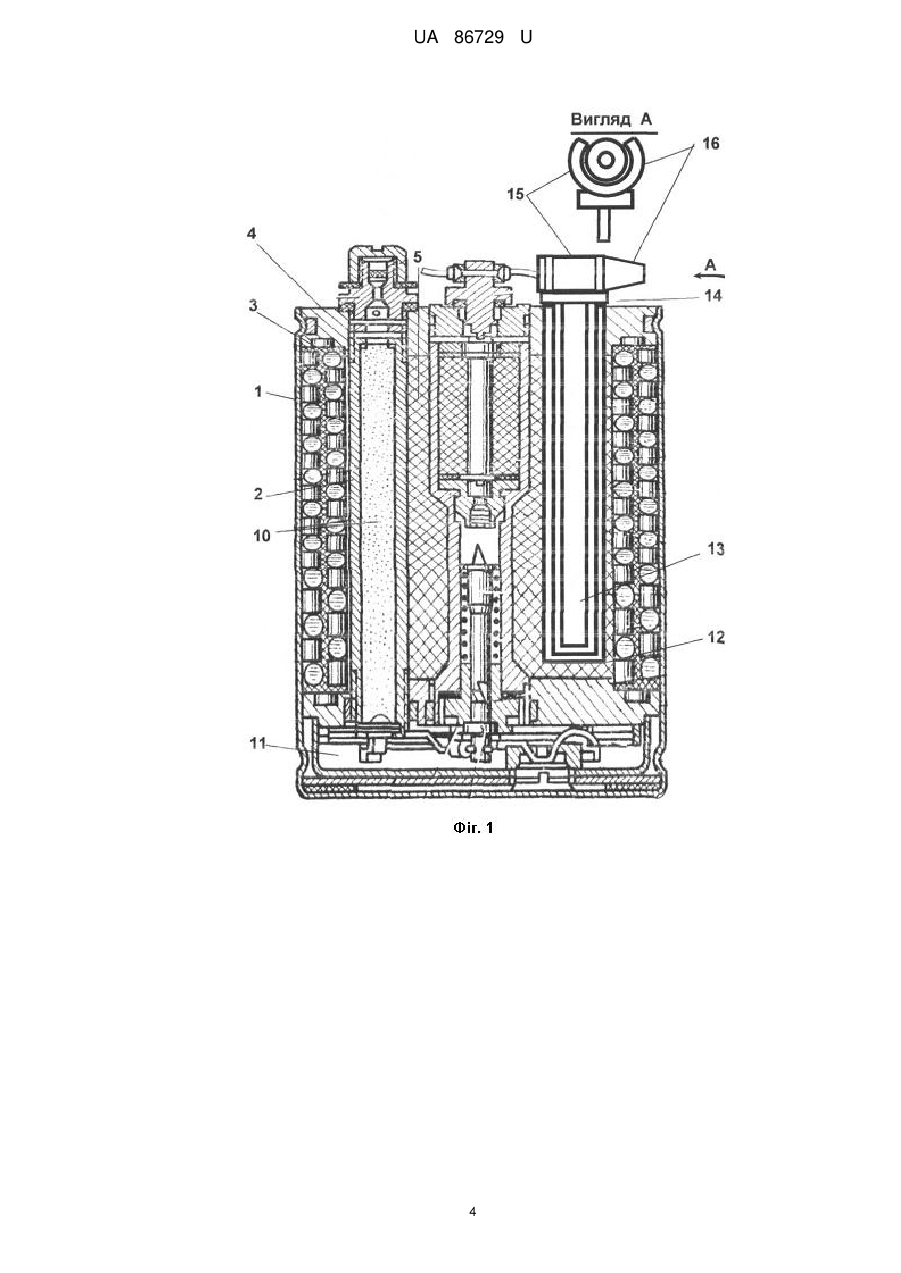

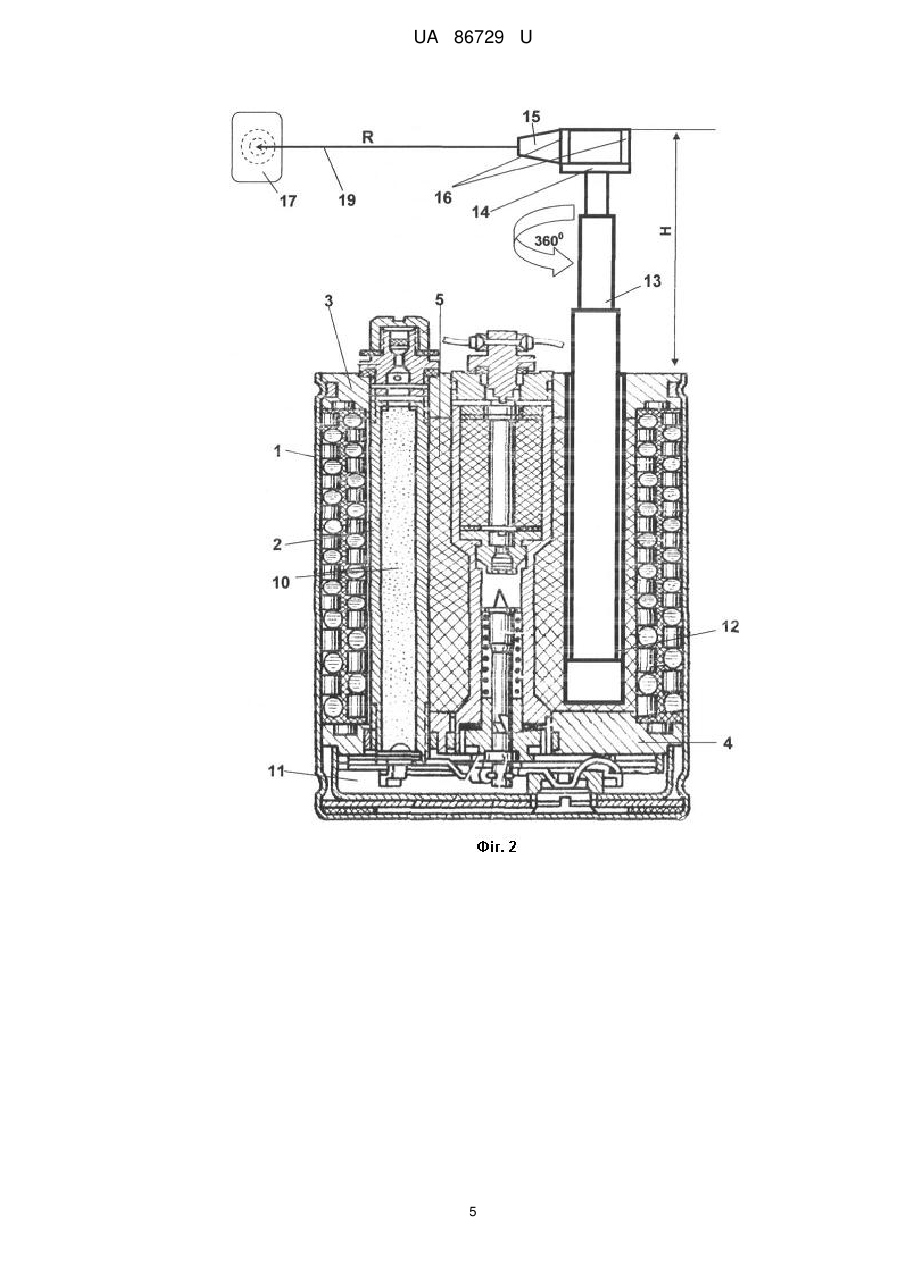

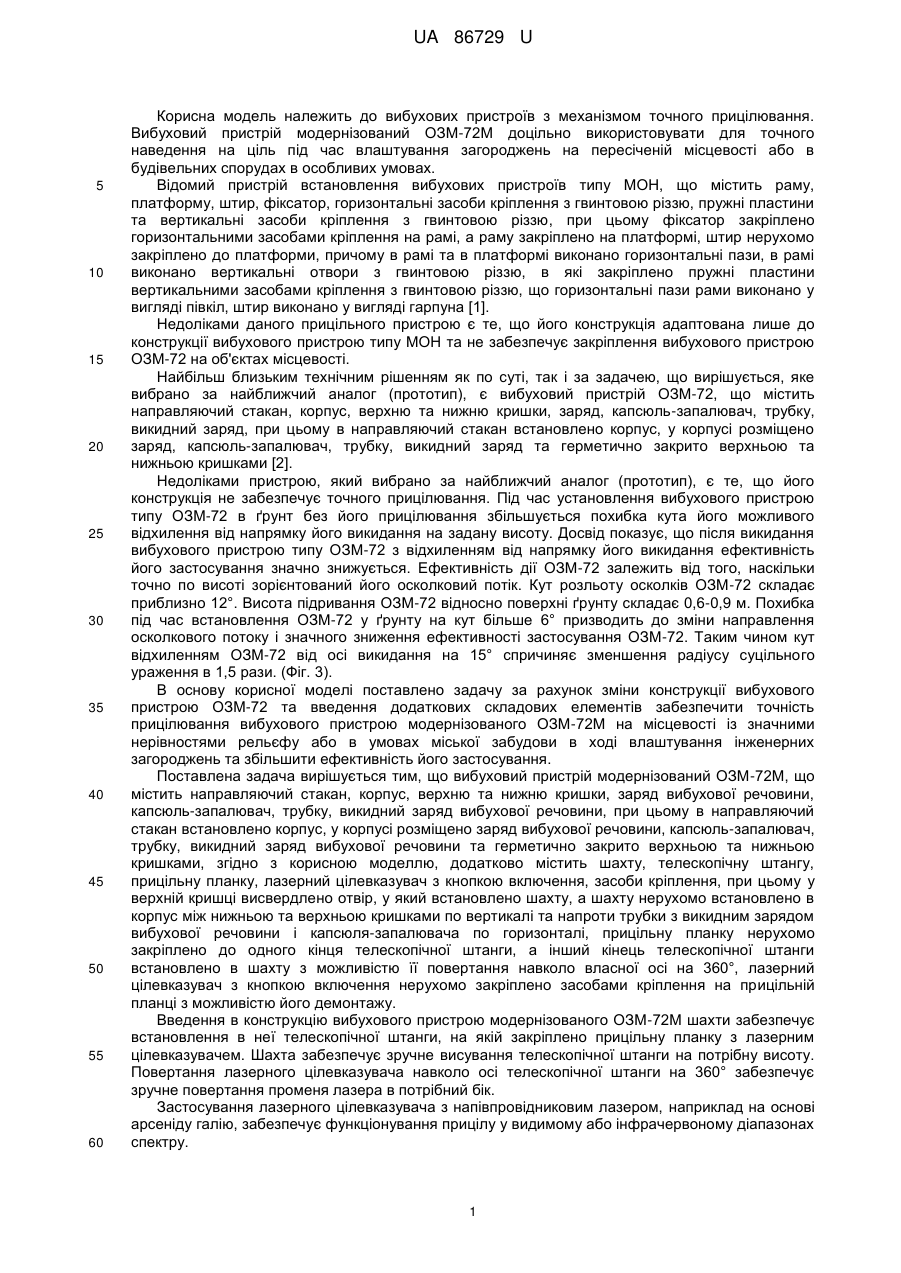

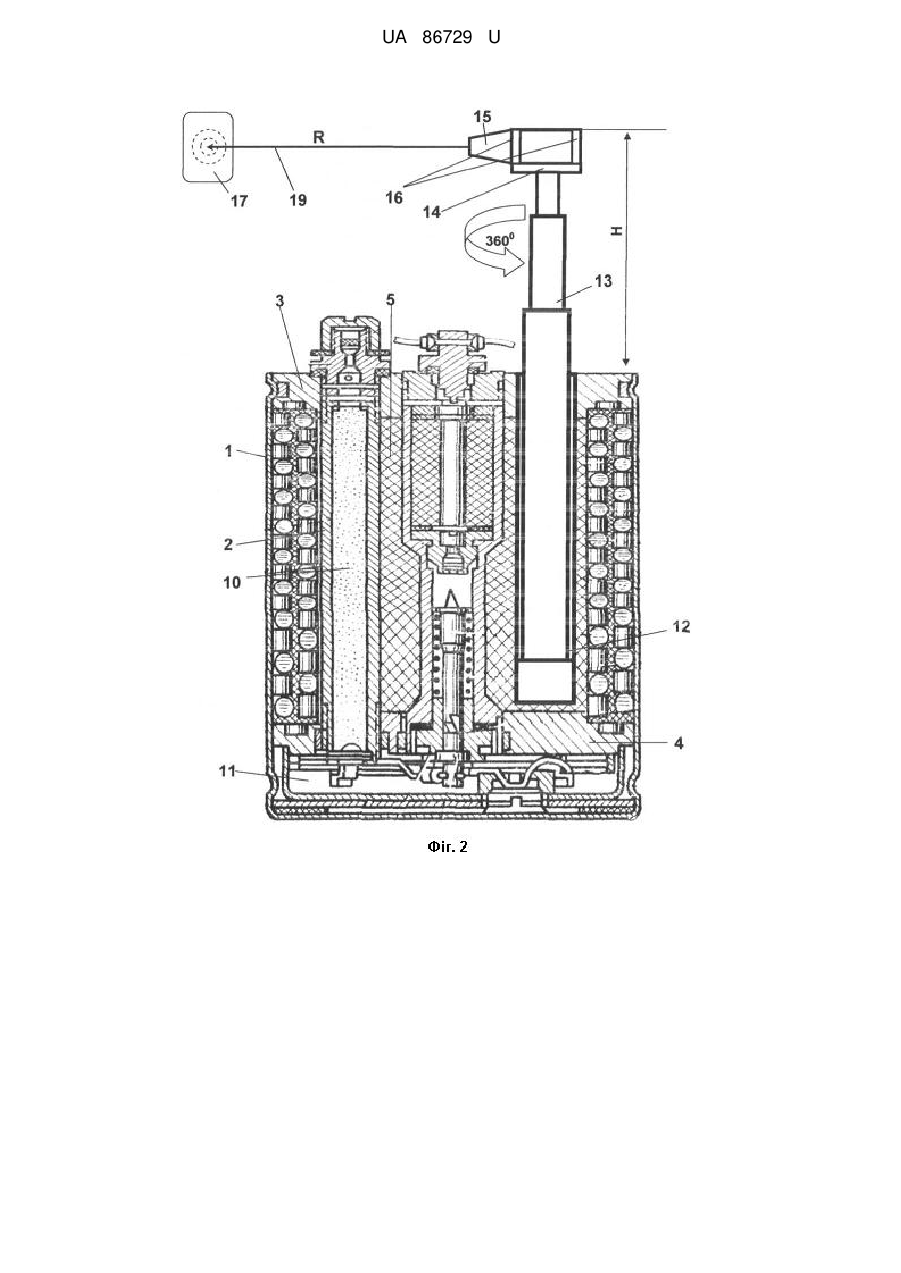

Реферат: Вибуховий пристрій модернізований ОЗМ-72М містить направляючий стакан, корпус, верхню та нижню кришки, заряд, капсюль-запалювач, трубку, викидний заряд, при цьому в направляючий стакан встановлено корпус, у корпусі розміщено заряд, капсюль-запалювач, трубку, викидний заряд та герметично закрито верхньою та нижньою кришками. Додатково містить шахту, телескопічну штангу, прицільну планку, лазерний цілевказувач з кнопкою включення, засоби кріплення, при цьому у верхній кришці висвердлено отвір, у який встановлено шахту, а шахту нерухомо встановлено в корпус між нижньою та верхньою кришками по вертикалі напроти трубки з викидним зарядом і капсюлем-запалювачем по горизонталі, прицільну планку нерухомо закріплено до одного кінця телескопічної штанги, а інший кінець телескопічної штанги встановлено в шахту з можливістю її повертання навколо власної осі на 360°, лазерний цілевказувач з кнопкою включення нерухомо закріплено засобами кріплення на прицільній планці з можливістю його демонтажу. UA 86729 U (12) UA 86729 U UA 86729 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вибухових пристроїв з механізмом точного прицілювання. Вибуховий пристрій модернізований ОЗМ-72М доцільно використовувати для точного наведення на ціль під час влаштування загороджень на пересіченій місцевості або в будівельних спорудах в особливих умовах. Відомий пристрій встановлення вибухових пристроїв типу МОН, що містить раму, платформу, штир, фіксатор, горизонтальні засоби кріплення з гвинтовою різзю, пружні пластини та вертикальні засоби кріплення з гвинтовою різзю, при цьому фіксатор закріплено горизонтальними засобами кріплення на рамі, а раму закріплено на платформі, штир нерухомо закріплено до платформи, причому в рамі та в платформі виконано горизонтальні пази, в рамі виконано вертикальні отвори з гвинтовою різзю, в які закріплено пружні пластини вертикальними засобами кріплення з гвинтовою різзю, що горизонтальні пази рами виконано у вигляді півкіл, штир виконано у вигляді гарпуна [1]. Недоліками даного прицільного пристрою є те, що його конструкція адаптована лише до конструкції вибухового пристрою типу МОН та не забезпечує закріплення вибухового пристрою ОЗМ-72 на об'єктах місцевості. Найбільш близьким технічним рішенням як по суті, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є вибуховий пристрій ОЗМ-72, що містить направляючий стакан, корпус, верхню та нижню кришки, заряд, капсюль-запалювач, трубку, викидний заряд, при цьому в направляючий стакан встановлено корпус, у корпусі розміщено заряд, капсюль-запалювач, трубку, викидний заряд та герметично закрито верхньою та нижньою кришками [2]. Недоліками пристрою, який вибрано за найближчий аналог (прототип), є те, що його конструкція не забезпечує точного прицілювання. Під час установлення вибухового пристрою типу ОЗМ-72 в ґрунт без його прицілювання збільшується похибка кута його можливого відхилення від напрямку його викидання на задану висоту. Досвід показує, що після викидання вибухового пристрою типу ОЗМ-72 з відхиленням від напрямку його викидання ефективність його застосування значно знижується. Ефективність дії ОЗМ-72 залежить від того, наскільки точно по висоті зорієнтований його осколковий потік. Кут розльоту осколків ОЗМ-72 складає приблизно 12°. Висота підривання ОЗМ-72 відносно поверхні ґрунту складає 0,6-0,9 м. Похибка під час встановлення ОЗМ-72 у ґрунту на кут більше 6° призводить до зміни направлення осколкового потоку і значного зниження ефективності застосування ОЗМ-72. Таким чином кут відхиленням ОЗМ-72 від осі викидання на 15° спричиняє зменшення радіусу суцільного ураження в 1,5 рази. (Фіг. 3). В основу корисної моделі поставлено задачу за рахунок зміни конструкції вибухового пристрою ОЗМ-72 та введення додаткових складових елементів забезпечити точність прицілювання вибухового пристрою модернізованого ОЗМ-72М на місцевості із значними нерівностями рельєфу або в умовах міської забудови в ході влаштування інженерних загороджень та збільшити ефективність його застосування. Поставлена задача вирішується тим, що вибуховий пристрій модернізований ОЗМ-72М, що містить направляючий стакан, корпус, верхню та нижню кришки, заряд вибухової речовини, капсюль-запалювач, трубку, викидний заряд вибухової речовини, при цьому в направляючий стакан встановлено корпус, у корпусі розміщено заряд вибухової речовини, капсюль-запалювач, трубку, викидний заряд вибухової речовини та герметично закрито верхньою та нижньою кришками, згідно з корисною моделлю, додатково містить шахту, телескопічну штангу, прицільну планку, лазерний цілевказувач з кнопкою включення, засоби кріплення, при цьому у верхній кришці висвердлено отвір, у який встановлено шахту, а шахту нерухомо встановлено в корпус між нижньою та верхньою кришками по вертикалі та напроти трубки з викидним зарядом вибухової речовини і капсюля-запалювача по горизонталі, прицільну планку нерухомо закріплено до одного кінця телескопічної штанги, а інший кінець телескопічної штанги встановлено в шахту з можливістю її повертання навколо власної осі на 360°, лазерний цілевказувач з кнопкою включення нерухомо закріплено засобами кріплення на прицільній планці з можливістю його демонтажу. Введення в конструкцію вибухового пристрою модернізованого ОЗМ-72М шахти забезпечує встановлення в неї телескопічної штанги, на якій закріплено прицільну планку з лазерним цілевказувачем. Шахта забезпечує зручне висування телескопічної штанги на потрібну висоту. Повертання лазерного цілевказувача навколо осі телескопічної штанги на 360° забезпечує зручне повертання променя лазера в потрібний бік. Застосування лазерного цілевказувача з напівпровідниковим лазером, наприклад на основі арсеніду галію, забезпечує функціонування прицілу у видимому або інфрачервоному діапазонах спектру. 1 UA 86729 U 5 10 15 20 25 30 35 40 45 50 55 Нерухоме закріплення прицільної планки до телескопічної штанги з одного боку забезпечує встановлення лазерного цілевказувача перпендикулярно телескопічній штанзі. Можливість демонтажу лазерного цілевказувача з прицільної планки забезпечує його окреме зберігання з метою унеможливлення його пошкодження. Суть винаходу пояснюється кресленнями, де на фіг. 1 показаний загальний вигляд вибухового пристрою модернізованого ОЗМ-72М в транспортному положенні, на фіг. 2 показаний загальний вигляд вибухового пристрою модернізованого ОЗМ-72М під час його прицілювання, а на фіг. 3 показано схему прицілювання вибухового пристрою модернізованого ОЗМ-72М на пересіченій місцевості. Вибуховий пристрій модернізований ОЗМ-72М (див. Фіг. 1 та фіг. 2) конструктивно містить: направляючий стакан 1, корпус 2, верхню 3 та нижню 4 кришки, заряд вибухової речовини 5, осколки 6, трубку 9, викидний заряд вибухової речовини 10, камеру 11, шахту 12, телескопічну штангу 13, прицільну планку 14, лазерний цілевказувач 15 з кнопкою включення, засоби кріплення 16. В процесі виробництва вибухового пристрою ОЗМ-72 у його корпусі висвердлюють шахту 12 на висоту вибухового пристрою, яка відповідає відстані від верхньої 3 до нижньої 4 кришки. Встановлюють у неї телескопічну штангу 13, яка у складеному стані відповідає висоті вибухового пристрою. У витягнутому стані довжина телескопічної штанги 13 становить 0,8 м, тобто, це висота від верхньої кришки 3 до висоти, на яку викидається вибуховий пристрій із направляючого стакана 1 для підриву. У верхній кришці 3 висвердлюють отвір для шахти 12 під діаметр телескопічної штанги 13. Кришку 3 з шахтою 12 встановлюють в корпус 2 впирають шахту 12 у нижню кришку 4, заливають в корпус 2 тротиловий заряд та нерухомо герметично закріплюють верхню кришку 3 на корпусі 2. На телескопічну штангу 13 встановлюють та закріплюють прицільну планку 14. На прицільну планку 14 за допомогою засобів кріплення 16 встановлюють лазерний цілевказувач 15 з кнопкою включення типу "Барс-ЛЦ" [3]. Вибуховий пристрій модернізований ОЗМ-72М застосовують наступним чином (див. фіг. 2 та фіг. 3). Встановлюють тимчасову мішень 17 на місце ймовірної цілі. Викопують лунку 18 для встановлення вибухового пристрою модернізованого ОЗМ-72М. Встановлюють вибуховий пристрій модернізований ОЗМ-72М в лунку 18. На прицільну планку 14 за допомогою засобів кріплення 16 встановлюють лазерний цілевказувач 15 з кнопкою включення типу "Барс-ЛЦ" [3]. Телескопічну штангу 13 висувають таким чином, щоб лазерний цілевказувач 15 з кнопкою включення типу "Барс-ЛЦ" перебував на висоті Н = 0,8 м. (див. фіг. 2 та фіг. 3). Переміщуючи телескопічну штангу 13 рукою, наводять промінь лазерного цілевказувача 15 на тимчасову мішень 17 (місце імовірної цілі) (див. фіг. 2 та фіг. 3). Для того, щоб вибуховий пристрій модернізований O3M-72M до вибуху був правильно прицілений, необхідно установити телескопічну штангу 13 під кутом α° відносно вертикалі, паралельній цілі 17 (див. фіг. 2. та фіг. 3). Під час прицілювання вибухового пристрою модернізованого ОЗМ-72М промінь лазерного цілевказувача з кнопкою включення 15 (оптично-променевого прицільного пристрою) повинен співпадати з бісектрисою кута β°розльоту осколків 6. Після прицілювання вибуховий пристрій модернізований ОЗМ-72М фіксують у лунці 18 [2]. Таким чином, після прицілювання вибухового пристрою модернізованого ОЗМ-72М промінь лазерного цілевказувача з кнопкою включення 15 співпадає з бісектрисою кута β° розльоту осколків 6. Знімають лазерний цілевказувач 15 та переводять телескопічну штангу 13 у транспортне положення вибухового пристрою модернізованого ОЗМ-72М. За командою оператора (вручну - за допомогою комплекту провідних ліній керування) або в разі спрацювання неконтактного датчика цілі в автоматичному режимі - від імпульсів струму неконтактних датчиків цілі вибухового пристрою модернізованого ОЗМ-72М викидний заряд 10 спалахує, камера 11 заповнюється викидними газами, що спричиняє викидання із направляючого стакана 1 решти викидного вибухового пристрою модернізованого ОЗМ-72М, зокрема корпусу 2, верхньої 3 та нижньої 4 кришки, заряду 5, осколків 6, трубки 9, шахти 12, телескопічної штанги 13, прицільної планки 14 з засобами кріплення 16 на висоту Н = 0,8 м - на висоту прицілювання. На висоті Н = 0,8 м заряд 5 вибухового пристрою модернізованого ОЗМ-72М вибухає та розповсюджує осколковий потік 6 по імовірних цілях, чим створюється зона суцільного кругового осколкового ураження радіусом R до 25 м (див. фіг. 2 та фіг. 3). 2 UA 86729 U 5 10 15 20 25 30 В момент вибуху шахта 12, телескопічна штанга 13, прицільна планка 14 та засоби кріплення 16 пошкоджуються та відіграють роль додаткових осколків. Вибуховий пристрій модернізований ОЗМ-72М може бути використаний для охорони важливих воєнних та державних об'єктів. На відміну від вибухового пристрою ОЗМ-72 [2] конструкція вибухового пристрою модернізованого ОЗМ-72М забезпечує його застосування на місцевості із значними нерівностями рельєфу або в умовах міської забудови в ході влаштування інженерних загороджень. Джерела інформації: 1. Патент України № 79240. Пристрій для встановлення мін типу МОН. и2012 05106. МПК (2012.01) F16B 1/00. Винахідники/власники: Бобрун О.В.; Мезенцев І.І.; Сулім О.В.; Волощенко О.І.; Баранов О.П.; Андрієвський А.П.; Горбняк А.А. Патент опубліковано 10.09.2012, бюл. Держ. служби інтел. власн. № 17/2012. - аналог. 2. Керівництво з застосування інженерних боєприпасів у Міністерстві оборони України та Збройних Силах України: затв. наказом міністра оборони України від 21.12.2010 № 700 / МО України [Текст]. - С. 96-98, рис. 77. - К., 2010.-332 с - прототип. 3. Лазерный целеуказатель "Барс-ЛІД". Руководство по эксплуатации.- Санкт-Петербург.: Изд. Научно-производственного акционерного общества "Барс", 2010. 199034, Санкт-Петербург, Биржевая линия 12. - С. 1; 2, рис. 1. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Вибуховий пристрій модернізований ОЗМ-72М, що містить направляючий стакан, корпус, верхню та нижню кришки, заряд, капсюль-запалювач, трубку, викидний заряд, при цьому в направляючий стакан встановлено корпус, у корпусі розміщено заряд, капсюль-запалювач, трубку, викидний заряд та герметично закрито верхньою та нижньою кришками, який відрізняється тим, що додатково містить шахту, телескопічну штангу, прицільну планку, лазерний цілевказувач з кнопкою включення, засоби кріплення, при цьому у верхній кришці висвердлено отвір, у який встановлено шахту, а шахту нерухомо встановлено в корпус між нижньою та верхньою кришками по вертикалі напроти трубки з викидним зарядом і капсюлемзапалювачем по горизонталі, прицільну планку нерухомо закріплено до одного кінця телескопічної штанги, а інший кінець телескопічної штанги встановлено в шахту з можливістю її повертання навколо власної осі на 360°, лазерний цілевказувач з кнопкою включення нерухомо закріплено засобами кріплення на прицільній планці з можливістю його демонтажу. 3 UA 86729 U 4 UA 86729 U 5 UA 86729 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
