Канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку, формування і обробки зображення ла для мобільної суміщеної лазерної вимірювальної системи

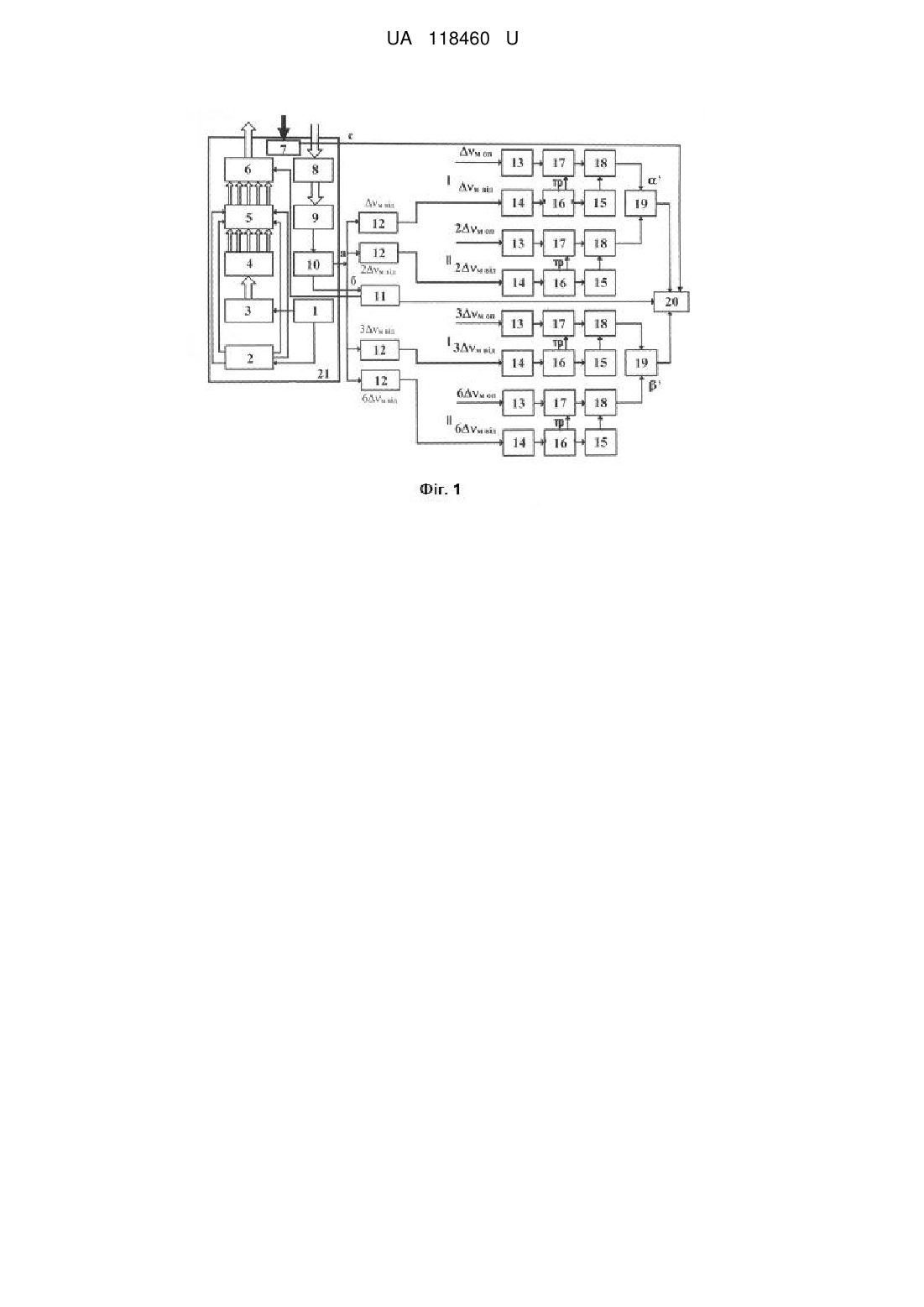

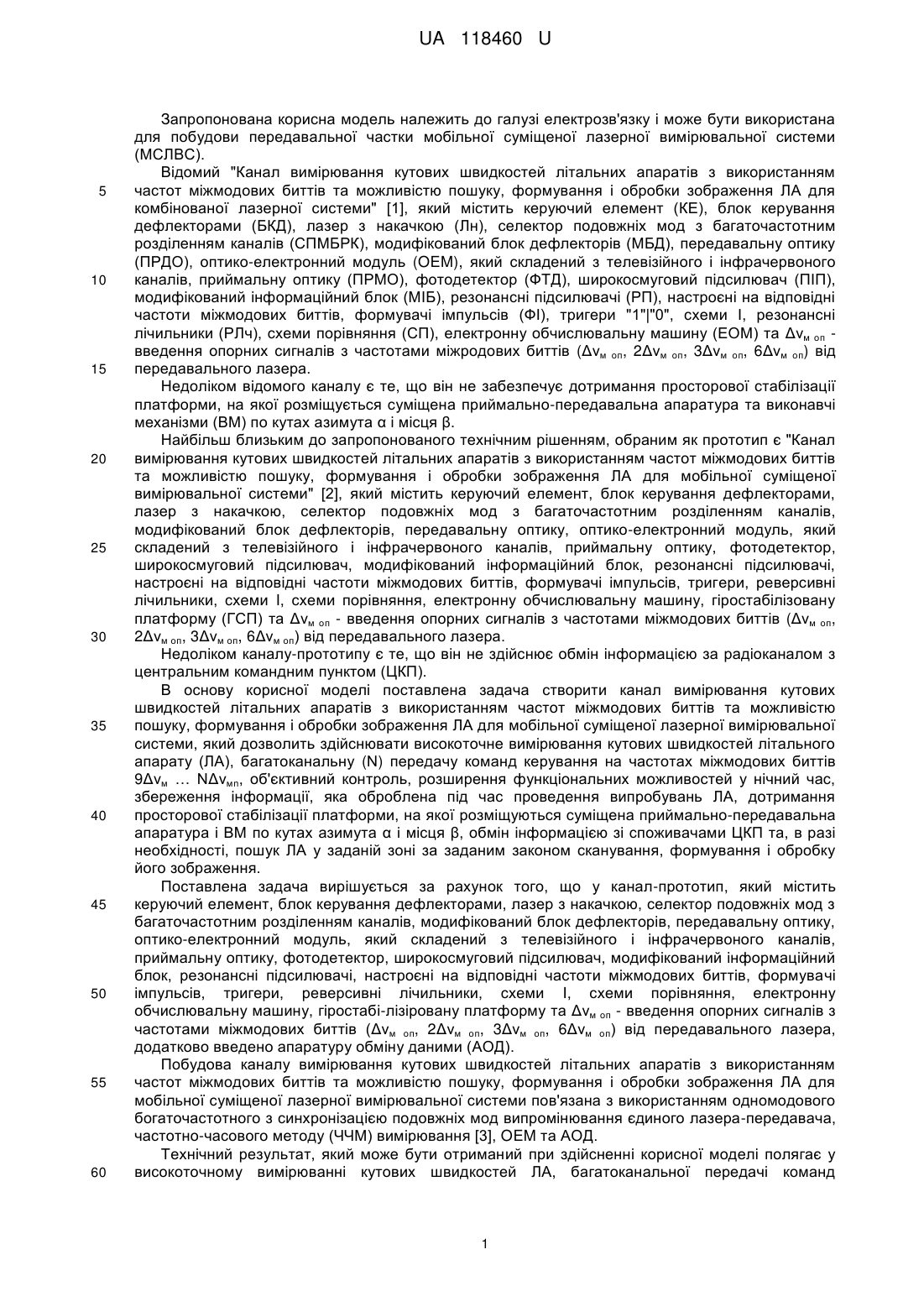

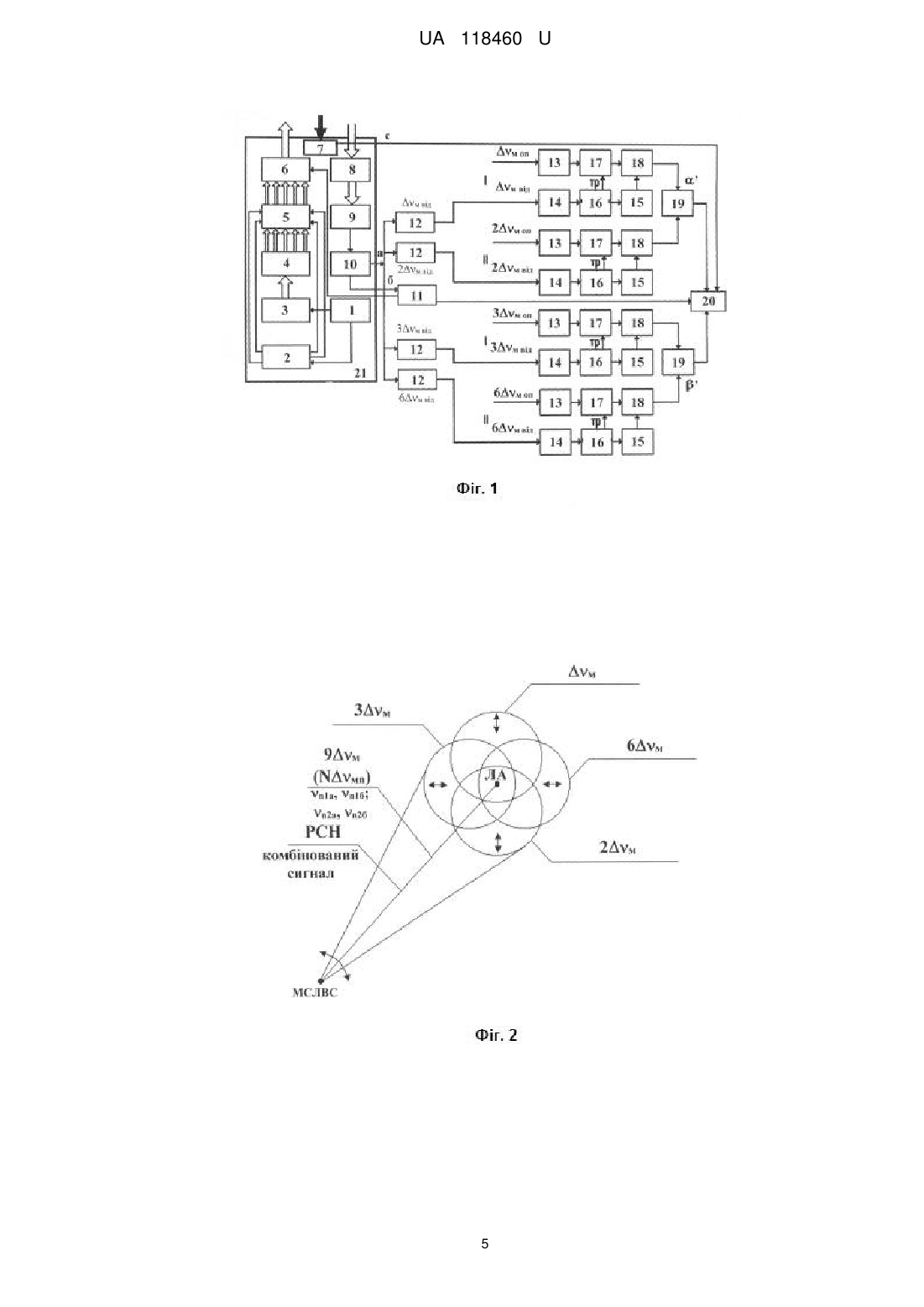

Реферат: Канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку, формування і обробки зображення ЛА для мобільної суміщеної лазерної вимірювальної системи, містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, модифікований інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери, реверсивні лічильники, схеми I, схеми порівняння, електронну обчислювальну машину, гіростабілізовану платформу та м оп - введення опорних сигналів з частотами міжмодових биттів (м оп, 2м оп, 3м оп, 6м оп) від передавального лазера. Додатково введено апаратуру обміну даними. UA 118460 U (12) UA 118460 U UA 118460 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована корисна модель належить до галузі електрозв'язку і може бути використана для побудови передавальної частки мобільної суміщеної лазерної вимірювальної системи (МСЛВС). Відомий "Канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку, формування і обробки зображення ЛА для комбінованої лазерної системи" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМБРК), модифікований блок дефлекторів (МБД), передавальну оптику (ПРДО), оптико-електронний модуль (OEM), який складений з телевізійного і інфрачервоного каналів, приймальну оптику (ПРМО), фотодетектор (ФТД), широкосмуговий підсилювач (ПІП), модифікований інформаційний блок (МІБ), резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів (ФІ), тригери "1"|"0", схеми І, резонансні лічильники (РЛч), схеми порівняння (СП), електронну обчислювальну машину (ЕОМ) та Δνм оп введення опорних сигналів з частотами міжродових биттів (Δνм оп, 2Δνм оп, 3Δνм оп, 6Δνм оп) від передавального лазера. Недоліком відомого каналу є те, що він не забезпечує дотримання просторової стабілізації платформи, на якої розміщується суміщена приймально-передавальна апаратура та виконавчі механізми (ВМ) по кутах азимута α і місця β. Найбільш близьким до запропонованого технічним рішенням, обраним як прототип є "Канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку, формування і обробки зображення ЛА для мобільної суміщеної вимірювальної системи" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, модифікований інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери, реверсивні лічильники, схеми I, схеми порівняння, електронну обчислювальну машину, гіростабілізовану платформу (ГСП) та Δνм оп - введення опорних сигналів з частотами міжмодових биттів (Δνм оп, 2Δνм оп, 3Δνм оп, 6Δνм оп) від передавального лазера. Недоліком каналу-прототипу є те, що він не здійснює обмін інформацією за радіоканалом з центральним командним пунктом (ЦКП). В основу корисної моделі поставлена задача створити канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку, формування і обробки зображення ЛА для мобільної суміщеної лазерної вимірювальної системи, який дозволить здійснювати високоточне вимірювання кутових швидкостей літального апарату (ЛА), багатоканальну (Ν) передачу команд керування на частотах міжмодових биттів 9Δνм … ΝΔνмn, об'єктивний контроль, розширення функціональних можливостей у нічний час, збереження інформації, яка оброблена під час проведення випробувань ЛА, дотримання просторової стабілізації платформи, на якої розміщуються суміщена приймально-передавальна апаратура і ВМ по кутах азимута α і місця β, обмін інформацією зі споживачами ЦКП та, в разі необхідності, пошук ЛА у заданій зоні за заданим законом сканування, формування і обробку його зображення. Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, модифікований інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери, реверсивні лічильники, схеми I, схеми порівняння, електронну обчислювальну машину, гіростабі-лізіровану платформу та Δνм оп - введення опорних сигналів з частотами міжмодових биттів (Δνм оп, 2Δνм оп, 3Δνм оп, 6Δνм оп) від передавального лазера, додатково введено апаратуру обміну даними (АОД). Побудова каналу вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку, формування і обробки зображення ЛА для мобільної суміщеної лазерної вимірювальної системи пов'язана з використанням одномодового богаточастотного з синхронізацією подовжніх мод випромінювання єдиного лазера-передавача, частотно-часового методу (ЧЧМ) вимірювання [3], OEM та АОД. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у високоточному вимірюванні кутових швидкостей ЛА, багатоканальної передачі команд 1 UA 118460 U 5 10 15 20 25 30 35 40 45 50 55 керування, здійсненні об'єктивного контролю у денних і нічних умовах, збереженні інформації, яка оброблена під час проведення випробувань ЛА, забезпеченні просторової стабілізації платформи, на якій розміщуються суміщена приймально-передавальна апаратура і виконавчі механізми, обміну інформацією зі споживачами та, в разі необхідності, пошуку ЛА у заданій зоні, формуванні і обробки його зображення. На фіг. 1 приведена узагальнена структурна схема запропонованого каналу, де: а вимірювальний сигнал; б - інформаційний сигнал та сигнал з просторовою модуляцією поляризації; с - комбінований сигнал у видимому і інфрачервоному діапазонах; Δνм оп - введення опорних сигналів з частотами міжмодових биттів (Δνм оп, 2Δνм оп, 3Δνм оп, 6Δνм оп) від передавального лазера. На фіг. 2 приведено створення рівносигнального напрямку (РСН) та сканування сумарною діаграмою спрямованості (ДС) лазерного випромінювання (ЛВ) у невеликому куті і окремо 4-ма ДС ЛВ в ортогональних площинах. На фіг. 3 приведено створення лазерного сигналу з просторовою модуляцією поляризації. На фіг. 4 приведені епюри напруг з виходів блоків пропонуємого каналу. Запропонований канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку, формування і обробки зображення ЛА для мобільної суміщеної лазерної вимірювальної системи містить керуючий елемент 1, блок керування дефлекторами 2, лазер з накачкою 3, селектор подовжніх мод з багаточастотним розділенням каналів 4, модифікований блок дефлекторів 5, передавальну оптику 6, оптико-електронний модуль 7, який складений з телевізійного і інфрачервоного каналів, приймальну оптику 8, фотодетектор 9, широкосмуговий підсилювач 10, модифікований інформаційний блок 11, резонансні підсилювачі 12, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів (ФІ 1-13, ФІ 2-14, ФІ 3-15), тригери 16, реверсивні лічильники 17, схеми I 18, схеми порівняння 19, електронну обчислювальну машину 20, гіростабілізовану платформу 21, апаратуру обміну даними 22 та Δνм оп - введення опорних сигналів з частотами міжмодових биттів (Δνм оп, 2Δνм оп, 3Δνм оп, 6Δνм оп) від передавального лазера. Робота запропонованого каналу вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку, формування і обробки зображення ЛА для мобільної суміщеної лазерної вимірювальної системи полягає у наступному. Зі спектру випромінювання одномодового багаточастотного з синхронізацією подовжніх мод лазера-передавача (Лн) за допомогою СПМ БРК виділяються необхідні пари частот для створення: - багатоканального (N) інформаційного зв'язку, за умови використання сигналів комбінацій подовжніх мод (на різницевій частоті міжродових биттів Δν101=ν10-ν1=9Δνм, … ΝΔνмn); - лазерного сигналу з просторовою модуляцією поляризації, за умови використання сигналу з двох подовжніх мод (несучих частот νn1, νn2); - РСН на основі формування сумарної ДС ЛВ, завдяки 4-х парціальних ДС ЛВ, що частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів) Δν54=ν5-ν4=Δνм, Δν97=ν9-ν7=2Δνм, Δν63=ν6-ν3=3Δνм, Δν82=ν8-ν2=6Δνм. Лазерний сигнал, який складений з частот міжмодових биттів ΝΔνмn, минаючи МБД, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від МІБ та формує багатоканальний (N) інформаційний сигнал, що передається на ЛА (фіг. 1, 2). За допомогою СПМ БРК та МІБ створюються два лазерні сигнали з просторовою модуляцією поляризації шляхом розведення лазерного випромінювання (кожної несучої частоти νn1 та νn2) на два променя з поворотом плоскості поляризації на кут 90° в одному з них (νn1a, νn1б, та νn2a, νn2б, фіг. 2, 3). При цьому випромінювання апертури першого і другого каналів в апертурної плоскості U0V рознесені на відстані ρ. Різність ходу пучків до картинної плоскості ЛА ХОУ змінюється вдовж осі X від точки до точки. Обумовлена цім різність фаз між поляризованими компонентами, що ортогональні, поля у картинної плоскості також змінюється від точки до точки. В залежності від різності фаз у картинній плоскості змінюється вигляд поляризації сумарного поля сигналу, що зондує від лінійної через еліптичну і циркулюючу до лінійної, ортогональної і начальної і т.д. Період зміни вигляду поляризації визначається базою між випромінювачами ρ та відстанню до картинної плоскості R. Розподіл інтенсивності в реєстрованому зображенні ЛА промодульовано по гармонійному закону з коефіцієнтом модуляції і дорівнює значенню ступеня поляризації випромінювання, що відбито, в даній ділянці поверхні ЛА. 2 UA 118460 U 5 10 15 20 25 30 35 40 45 50 55 Водночас імпульсний лазерний сигнал (вимірювальний) частот міжмодових биттів Δνм, 2Δνм, 3Δνм та 6Δνм надходить на МБД, що складається з 4-х п'єзоелектричних дефлекторів. Парціальні ДС ЛВ попарно зустрічно сканують МБД у кожній з двох ортогональних площин (фіг. 1, 2). Період сканування задається БКД, який разом з Лн живляться від КЕ. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот ν5,ν4=Δνм, ν9,ν7=2Δνм, ν6,ν3=3Δνм та ν8,ν2=6Δνм фокусується в скануємі точки простору, оскільки здійснюється зустрічне сканування двома парами ДС ЛВ у кожній з двох ортогональних площин α і β (X і У). При цьому груповий (інформаційний) лазерний сигнал частот 9Δνм … ΝΔνмn та лазерні сигнали з просторовою модуляцією поляризації (νn1a, νn1б і νn2a, νn2б) проходять вдовж РСН (Фіг. 2). При відбитті лазерного сигналу з просторовою модуляцією поляризації, що зондує, від поверхні ЛА змінюються амплітудні і фазові співвідношення між ортогонально поляризаційними компонентами, параметри їх поляризаційні і, відповідно, комплексні коефіцієнти когерентності відбитого поля. Просторовий розподіл поляризаційних характеристик такого відбитого сигналу по зміні контрасту модуляційної структури зображення несе також інформацію про типи матеріалів у складі поверхні ЛА, їх характеристики і тощо, відображається у ЕОМ. Тому у МІБ здійснюється поляризаційна обробка поля, що приймається. Прийняті ПРМО від ЛА, відбиті в процесі сканування 4-ох ДС ЛВ, лазерні імпульсні сигнали і огинаючи сигнали ДС ЛВ за допомогою ФТД перетворюються в електричні імпульсні сигнали на різницевих частотах міжмодових биттів. Підсилені ШП вони розподіляються: - в МІБ для обробки інформації, що приймається від ЛА та відбитого лазерного сигналу з просторовою модуляцією поляризації, що зондує, від його поверхні для формування і обробки зображення ЛА; - по РП, що настроєні на відповідні частоти міжмодових биттів Δνм від, 2Δνм від, 3Δνм від, 6Δνм . від Імпульсні сигнали радіочастоти, що надходять з РП 1 і РП 2 (РП Δνм від і ΡΠ 2Δνм від) формують сигнал прискорення α', а РП 3 і РП 4 (ΡΠ 3Δνм від і РП 6Δνм від) - прискорення β'. Формування сигналу прискорення α' полягає у наступному. Виділені імпульси ФІ 1 першої І лінії від опорної частоти Δνм оп надходять на РЛч 1 (фіг. 1, 4). У цей же час відбитий від ЛА оптичний сигнал частоти міжмодових биттів, який перетворюється ФТД у радіочастоту міжмодових биттів Δνм від, змінюється за законом руху ДС ЛВ, перетворюється у другій лінії II ФІ 2 у точках переходів півперіодів сканування в імпульси (один імпульс за півперіод сканування), надходить на тригер "1" та запускає його першим імпульсом. Перший імпульс, який надходить від тригера відкриває РЛч для рахування імпульсів від ФІ 1 і схему І для перезапису на схему порівняння. Другий імпульс від тригера надходить на реверсивний вхід того ж РЛч, який здійснює зворотній рахунок імпульсів, що надходять через нього. Третій та наступні імпульси, надходять на тригер і роблятьаналогічні дії першому. Другий імпульс не надходить на схему І, а третій імпульс, як і перший, надходить на ФІ 3, схему І, пропускає різностне число на схему порівняння і т.д. Таким чином, в РЛч записується число імпульсів порівняно різності подовженого та покороченого півперіоду сканування (руху ДС ЛВ). Півперіод сканування подовжується тоді, коли швидкість ЛА співпадає зі швидкістю руху ДС ЛВ, а коли не співпадає - покорочується. Формування сигналу прискорення β' відбувається таким же чином, як для прискорення α'. Оптико-електронний модуль постійно здійснює у денних і нічних умовах у видимому та інфрачервоному діапазонах спостереження за ЛА, який супроводжується. Відображення інформації, що приймається (передається) від ЛА, об'єктивний контроль та обробка (вимірювання) кутової швидкості відбувається в ЕОМ. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Підвищення швидкості обробки інформації, яка поступає на ЕОМ здійснюється за рахунок використання технології синтезу часу параметризованих паралельних програм. Кількість інформаційних каналів (N) залежить від комбінацій парних мод (Δn), які мають необхідні вихідні характеристики для використання. Гіростабілізована платформа забезпечує дотримання просторової стабілізації платформи каналу, на якій розміщена суміщена приймально-передавальна апаратура та ВМ по кутах азимута α і місця β. 3 UA 118460 U 5 10 15 20 В разі необхідності виявлення ЛА у заданій точці простору груповий сигнал, який складений з частот міжмодових биттів і несучих частот νn, сканується у вигляді сумарної ДС ЛВ за допомогою МБД, де кут та напрямок відхилення сумарної ДС ЛВ задається БКД (фіг. 1, 2). Видача інформації, яка отримана під час проведення випробувань ЛА, споживачам (на ЦКП) та отримання додаткової інформації від керівництва здійснюється за допомогою апаратури обміну даними за радіоканалом. Формування сумарної ДС ЛВ, створення РСН, інформаційного каналу для каналу, що пропонується, пов'язано із задоволенням жорстких вимог, які пред'являються до спектру випромінювання одномодового багаточастотного лазера-передавача, тобто високоточної синхронізації подовжніх мод і стабілізації частот міжмодових биттів. ДЖЕРЕЛА ІНФОРМАЦІЇ: 1. Патент на корисну модель № 101398, Україна, МПК G01S 17/42, G01S 17/66. Канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку, формування і обробки зображення ЛА для комбінованої лазерної системи /О.В. Коломійцев, І.І. Сачук, Г.В. Альошин та ін. - № u201502491; заяв. 19.03.2015; опубл. 10.09.2015; Бюл. № 17. - 6 с. 2. Патент на корисну модель № 108666, Україна, МПК G01S 17/42, G01S 17/66. Канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку, формування і обробки зображення ЛА для мобільної суміщеної вимірювальної системи /О.В. Коломійцев, І.І. Сачук, Г.В. Альошин та ін. - № u201600948; заяв. 05.02.2016; опубл. 25.07.2016; Бюл. № 14. - 8 с. 3. Патент на корисну модель № 55645, Україна, МПК G01S 17/42, G01S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату /О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24. - 14 с. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Канал вимірювання кутових швидкостей літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку, формування і обробки зображення ЛА для мобільної суміщеної лазерної вимірювальної системи, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, модифікований інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери, реверсивні лічильники, схеми I, схеми порівняння, електронну обчислювальну машину, гіростабілізовану платформу та м оп - введення опорних сигналів з частотами міжмодових биттів (м оп, 2м оп, 3м оп, 6м оп) від передавального лазера, який відрізняється тим, що додатково введено апаратуру обміну даними. 4 UA 118460 U 5 UA 118460 U 6 UA 118460 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
