Видозмінний верхній шкіряний одяг

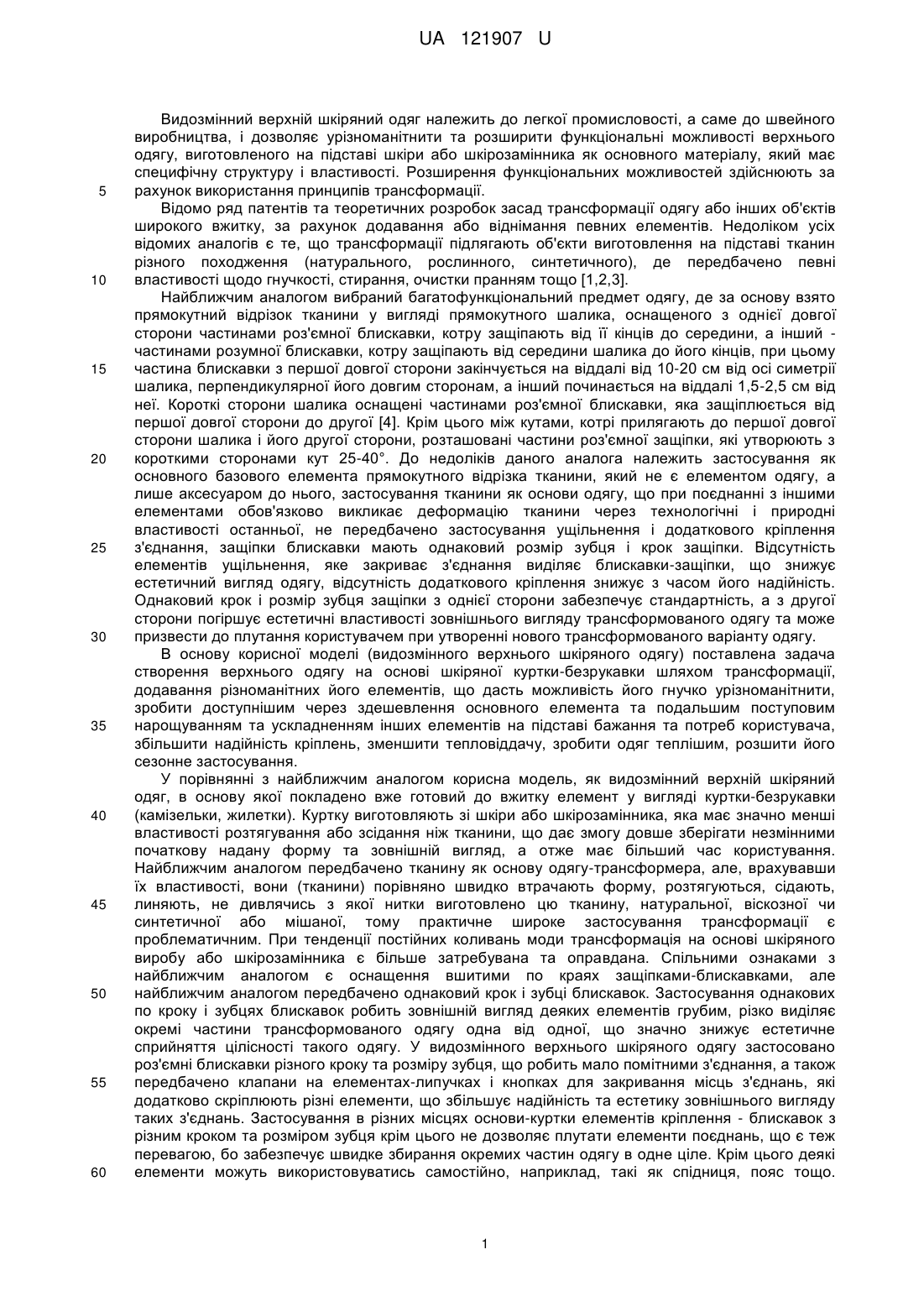

Реферат: UA 121907 U UA 121907 U 5 10 15 20 25 30 35 40 45 50 55 60 Видозмінний верхній шкіряний одяг належить до легкої промисловості, а саме до швейного виробництва, і дозволяє урізноманітнити та розширити функціональні можливості верхнього одягу, виготовленого на підставі шкіри або шкірозамінника як основного матеріалу, який має специфічну структуру і властивості. Розширення функціональних можливостей здійснюють за рахунок використання принципів трансформації. Відомо ряд патентів та теоретичних розробок засад трансформації одягу або інших об'єктів широкого вжитку, за рахунок додавання або віднімання певних елементів. Недоліком усіх відомих аналогів є те, що трансформації підлягають об'єкти виготовлення на підставі тканин різного походження (натурального, рослинного, синтетичного), де передбачено певні властивості щодо гнучкості, стирання, очистки пранням тощо [1,2,3]. Найближчим аналогом вибраний багатофункціональний предмет одягу, де за основу взято прямокутний відрізок тканини у вигляді прямокутного шалика, оснащеного з однієї довгої сторони частинами роз'ємної блискавки, котру защіпають від її кінців до середини, а інший частинами розумної блискавки, котру защіпають від середини шалика до його кінців, при цьому частина блискавки з першої довгої сторони закінчується на віддалі від 10-20 см від осі симетрії шалика, перпендикулярної його довгим сторонам, а інший починається на віддалі 1,5-2,5 см від неї. Короткі сторони шалика оснащені частинами роз'ємної блискавки, яка защіплюється від першої довгої сторони до другої [4]. Крім цього між кутами, котрі прилягають до першої довгої сторони шалика і його другої сторони, розташовані частини роз'ємної защіпки, які утворюють з короткими сторонами кут 25-40°. До недоліків даного аналога належить застосування як основного базового елемента прямокутного відрізка тканини, який не є елементом одягу, а лише аксесуаром до нього, застосування тканини як основи одягу, що при поєднанні з іншими елементами обов'язково викликає деформацію тканини через технологічні і природні властивості останньої, не передбачено застосування ущільнення і додаткового кріплення з'єднання, защіпки блискавки мають однаковий розмір зубця і крок защіпки. Відсутність елементів ущільнення, яке закриває з'єднання виділяє блискавки-защіпки, що знижує естетичний вигляд одягу, відсутність додаткового кріплення знижує з часом його надійність. Однаковий крок і розмір зубця защіпки з однієї сторони забезпечує стандартність, а з другої сторони погіршує естетичні властивості зовнішнього вигляду трансформованого одягу та може призвести до плутання користувачем при утворенні нового трансформованого варіанту одягу. В основу корисної моделі (видозмінного верхнього шкіряного одягу) поставлена задача створення верхнього одягу на основі шкіряної куртки-безрукавки шляхом трансформації, додавання різноманітних його елементів, що дасть можливість його гнучко урізноманітнити, зробити доступнішим через здешевлення основного елемента та подальшим поступовим нарощуванням та ускладненням інших елементів на підставі бажання та потреб користувача, збільшити надійність кріплень, зменшити тепловіддачу, зробити одяг теплішим, розшити його сезонне застосування. У порівнянні з найближчим аналогом корисна модель, як видозмінний верхній шкіряний одяг, в основу якої покладено вже готовий до вжитку елемент у вигляді куртки-безрукавки (камізельки, жилетки). Куртку виготовляють зі шкіри або шкірозамінника, яка має значно менші властивості розтягування або зсідання ніж тканини, що дає змогу довше зберігати незмінними початкову надану форму та зовнішній вигляд, а отже має більший час користування. Найближчим аналогом передбачено тканину як основу одягу-трансформера, але, врахувавши їх властивості, вони (тканини) порівняно швидко втрачають форму, розтягуються, сідають, линяють, не дивлячись з якої нитки виготовлено цю тканину, натуральної, віскозної чи синтетичної або мішаної, тому практичне широке застосування трансформації є проблематичним. При тенденції постійних коливань моди трансформація на основі шкіряного виробу або шкірозамінника є більше затребувана та оправдана. Спільними ознаками з найближчим аналогом є оснащення вшитими по краях защіпками-блискавками, але найближчим аналогом передбачено однаковий крок і зубці блискавок. Застосування однакових по кроку і зубцях блискавок робить зовнішній вигляд деяких елементів грубим, різко виділяє окремі частини трансформованого одягу одна від одної, що значно знижує естетичне сприйняття цілісності такого одягу. У видозмінного верхнього шкіряного одягу застосовано роз'ємні блискавки різного кроку та розміру зубця, що робить мало помітними з'єднання, а також передбачено клапани на елементах-липучках і кнопках для закривання місць з'єднань, які додатково скріплюють різні елементи, що збільшує надійність та естетику зовнішнього вигляду таких з'єднань. Застосування в різних місцях основи-куртки елементів кріплення - блискавок з різним кроком та розміром зубця крім цього не дозволяє плутати елементи поєднань, що є теж перевагою, бо забезпечує швидке збирання окремих частин одягу в одне ціле. Крім цього деякі елементи можуть використовуватись самостійно, наприклад, такі як спідниця, пояс тощо. 1 UA 121907 U 55 Завдяки клапанам на елементах-липучках, не тільки збільшує надійність кріплень і естетику, але досягають зменшення тепловіддачі тілом споживача, що робить одяг теплішим і надає можливості його використання протягом різних сезонів року, що суттєво розширює можливості такого одягу як з точки зору модних тенденцій, так і практичності у використанні. Певні частини можуть бути виготовлені не тільки зі шкіри, але з тканини чи трикотажу або шкірозамінника тощо, наприклад, спинка, манжети, рукави. Крім цього відповідно до сезону та погодних умов спинка, манжети, рукави можуть бути відсутні або виготовлені з іншого легкого матеріалу, що дозволяє використовувати такий одяг і в літню, гарячу пору року. Враховуючи те, що варіантів елементів одягу є безліч, на фігурах представлено тільки основні складові видозмінного верхнього шкіряного одягу. На фіг. 1 - вид спереду куртки-безрукавки (камізельки, жилетки) 1, де защіпки-блискавки 2, клапани 3, елементи-липучки 4, кнопки 5 розміщені по периметру; фіг. 2 - один з пари трансформованих рукавів 6, защіпка-блискавка з движком 7, кнопки 8 розміщено по периметру, опозитний липучий елемент 9; на фіг. 3 - пояс 10, защіпка-блискавка 11, опозитний елементлипучка 12, верхній ряд кнопок 13 розміщених по периметру, нижня защіпка-блискавка 14, клапан 15 з елементом-липучкою 16, нижній ряд кнопок 17, причому крок зубця замка-блискавки 11 і 14 різні. На фіг. 4 спідниця-трансформер 18, (форми спідниць можуть бути інші), де защіпкаблискавка з движком 19, опозитний елемент-липучка 20, ряд кнопок 21 розміщених по периметру. На фіг. 5 ковнір 22 з защіпкою-блискавкою з движком 23 та елементом-липучкою 24 на клапані 25. На фіг.6 капюшон 26 з защіпкою-блискавкою з движком 27 та елементомлипучкою 28 на клапані 29. Крок зубців замка-блискавки 2 куртки 1, замка-блискавки 23 ковніра 22 і замка-блискавки 27 капюшона 26 однаковий. На фіг. 7 представлено спинку-трансформер 30 з блискавкою 31, елементом-липучкою 32 та ряд кнопок 33 куртки-безрукавки 1, на фіг. 8 манжет 34 рукава 6 з блискавкою 35, рядом кнопок 36 та елементом-липучкою 37. Видозмінний верхній шкіряний одяг працює наступним чином. До куртки-безрукавки 1 як основного елемента, відповідно до побажання чи кліматичних умов приєднують замкамиблискавками 2, крок яких відповідає вшитим половинкам замків-блискавок 7 правий і лівий рукави 6 з наявного набору, клапанами 3 з елементом-липучкою 4 та кнопками 5 та 8 закривають місце з'єднання. Для досягнення естетичної різноманітності або збільшення утеплення приєднують блискавкою 35 манжет 34, представлений на фіг. 8, а місце з'єднання закривають кнопками 8 та 36 відповідно рукава 6 і манжета 34 та ущільнюють елементомлипучкою 9 та 37 відповідно рукава(ів) 6 і манжета(ів) 34. Надалі при потребі подовження куртки 1 приєднують пояс 10 зображений окремо на фіг. 3. Враховуючи те, що пояс 10 має верхню та нижню частину, його приєднують защіпкою-блискавкою 11 до іншої половини защіпки-блискавки 2 з тим самим кроком зубця куртки 1, закріплюють кнопками 5 та 13, закривають нижнім клапаном 3 куртки 1, за допомогою елемента-липучки 4 куртки 1 та 12 пояса 10 ущільнюють та закривають це з'єднання. При бажанні споживачки до нижньої частини пояса 10 защіпкоюблискавкою 14 приєднують спідницю-трансформер 18 защіпкою-блискавкою з движком 19, закріпляють кнопками пояса 17 та кнопками 21 спідниці 18, місце з'єднання ущільнюють клапаном 15 за допомогою липучого елемента 16, приєднуючи його до відповідного липучого елемента 20 спідниці 18. До куртки 1 за допомогою защіпки-блискавки 2 та защіпки-блискавки з движком 23 або 26 приєднують ковнір 22 або капюшон 26, закриваючи місце з'єднання движком 27 та клапаном з опозитним елементом-липучкою 24 розміщеному на клапані 25 або 28 розміщеному відповідно на клапані 29. Крім цього завдяки спинці 30, яку при потребі знімають, блискавкою 31, роз'єднуючи елементи-липучки 32 та кнопки 33, одягають облегшення курткибезрукавки 1 та покращення її вентиляційних можливостей в гарячу пору року. Техніко-економічний ефект полягає у тому, що куртку-безрукавку як основу виготовляють зі шкіри або шкірозамінника, яка по своїй природній структурі є більш цупка ніж тканина, що забезпечує її довготривале використання, а змінні елементи дозволяють досягнути оригінальності і неповторності кожного варіанту виготовлення, таким чином забезпечено її довготривалу службу чим досягають здешевлення виробу, бо окремі елементи можуть бути замінені або набуті не одночасно з основним елементом. Крім цього за допомогою клапанів та елементів-липучок покращують зовнішній естетичний вигляд, ущільнюють та закривають з'єднання, чим забезпечують зменшення тепловіддачі тіла споживача, що робить одяг більш щільним, а отже і теплішим - властивість, яка є важлива у міжсезонну пору року. 60 Бібліографічні дані: 1. Т.В. Червінська, Н.Г. Савчук. Хмельницький національний університет. Розробка конструктивних і технологічних рішень трансформуючих вузлів виробів-трансформерів верхнього одягу. Міжвузівський збірник "НАУКОВІ НОТАТКИ". Луцьк, 2011. Випуск № 34. 5 10 15 20 25 30 35 40 45 50 2 UA 121907 U 2. патент Росії 2262872. 3. патент Росії 2272551. 4. патент Росії 2343806. 5 10 15 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Видозмінний верхній шкіряний одяг у складі куртки-безрукавки, рукавів, спинки, пояса, ковніра, спідниці, манжетів, декоративних елементів, який відрізняється тим, що курткабезрукавка обладнана половинами замків-блискавок, а рукави, спинка, пояс, ковнір, спідниця, манжети відповідно опозитною половиною замків-блискавок. 2. Видозмінний верхній шкіряний одяг за п. 1, який відрізняється тим, що конструктивне виконання куртки-безрукавки дасть можливість міняти поодинокі елементи, а саме: рукави, манжети, спинки, пояс, ковнір, спідницю. 3. Видозмінний верхній шкіряний одяг за пп. 1 та 2, який відрізняється тим, що кнопками та клапанами з елементами-липучками забезпечують надійність, а місця закриті і ущільнені клапанами з липучими елементами роблять одяг теплішим і надають можливості його використання протягом різних сезонів року. 4. Видозмінний верхній шкіряний одяг за пп. 1, 2 та 3, який відрізняється тим, що спідниця-трансформер придатна для використання самостійно. 5. Видозмінний верхній шкіряний одяг за пп. 1, 2, 3 та 4, який відрізняється тим, що курткабезрукавка придатна до використання у поєднанні з елементами з тканин, трикотажу або шкірозамінника. 3 UA 121907 U 4 UA 121907 U 5 UA 121907 U 6 UA 121907 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
