Комбінований сільськогосподарський агрегат для швидкісного поверхневого обробітку грунту

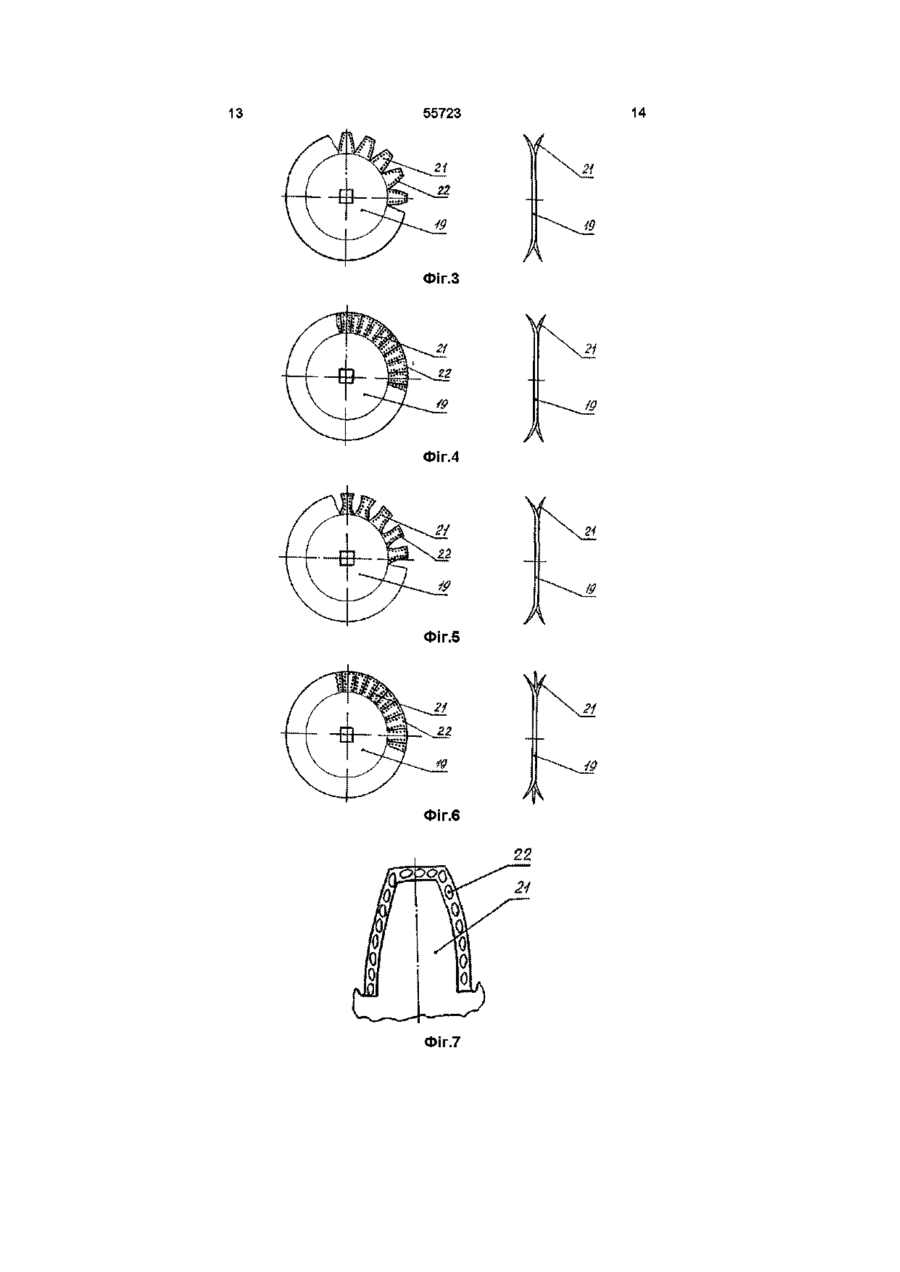

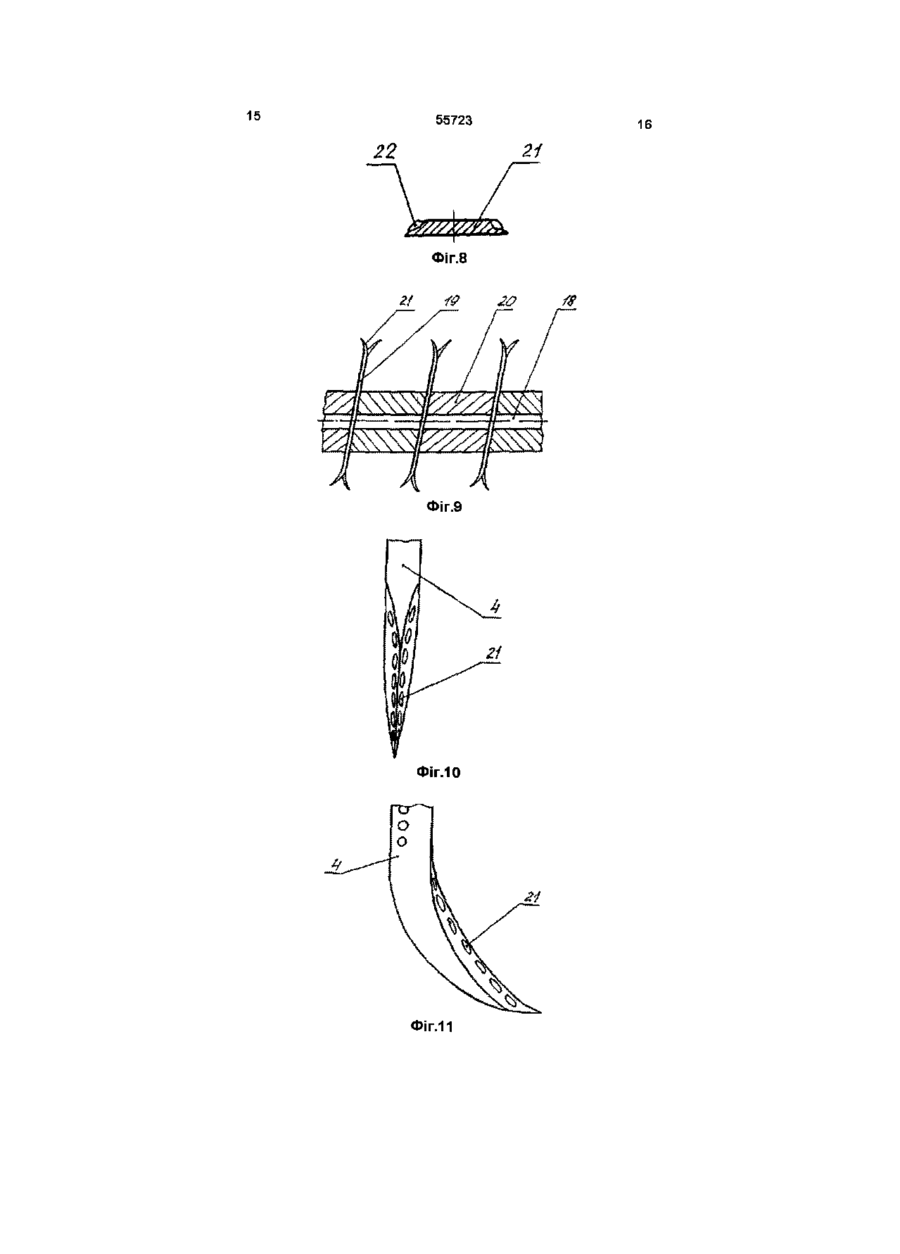

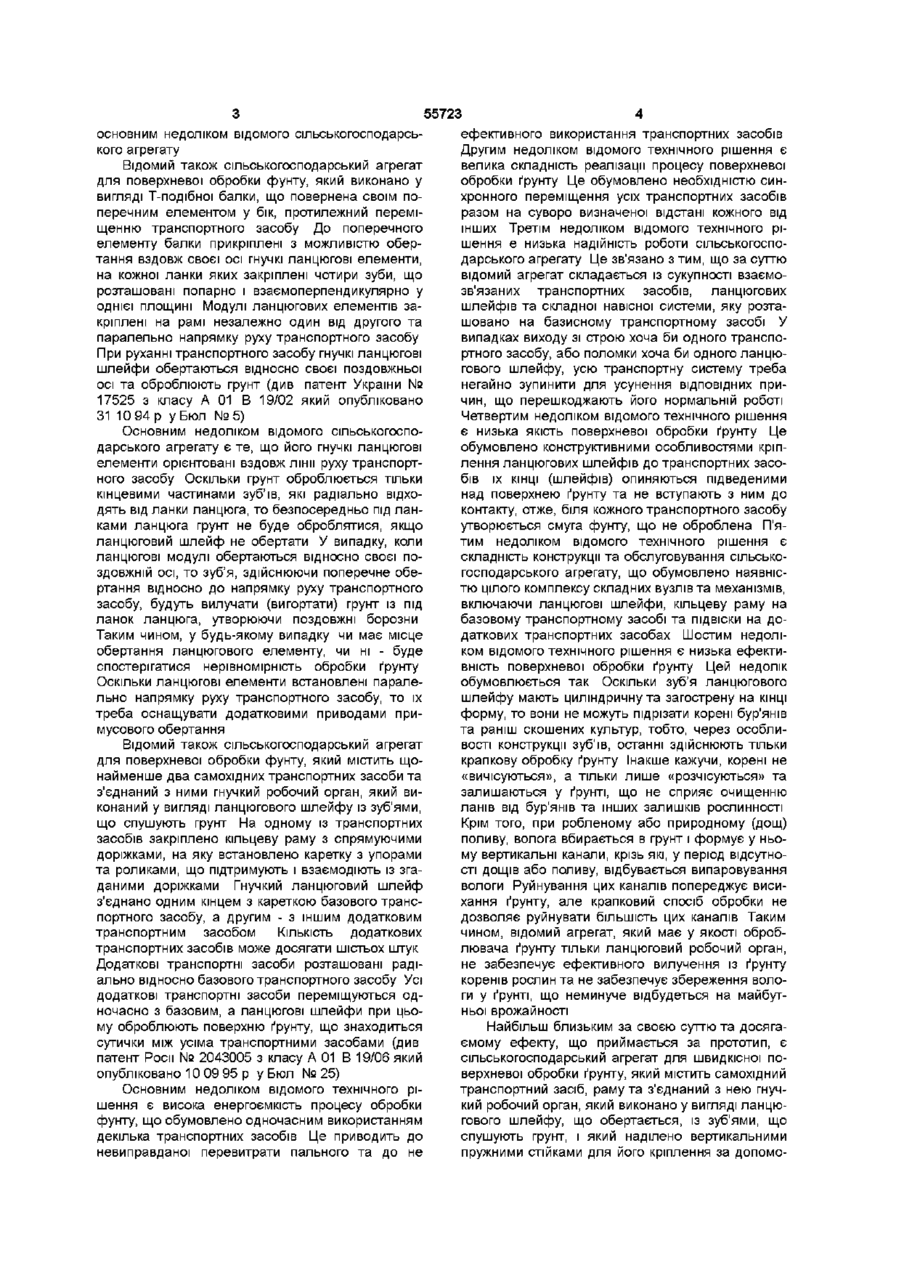

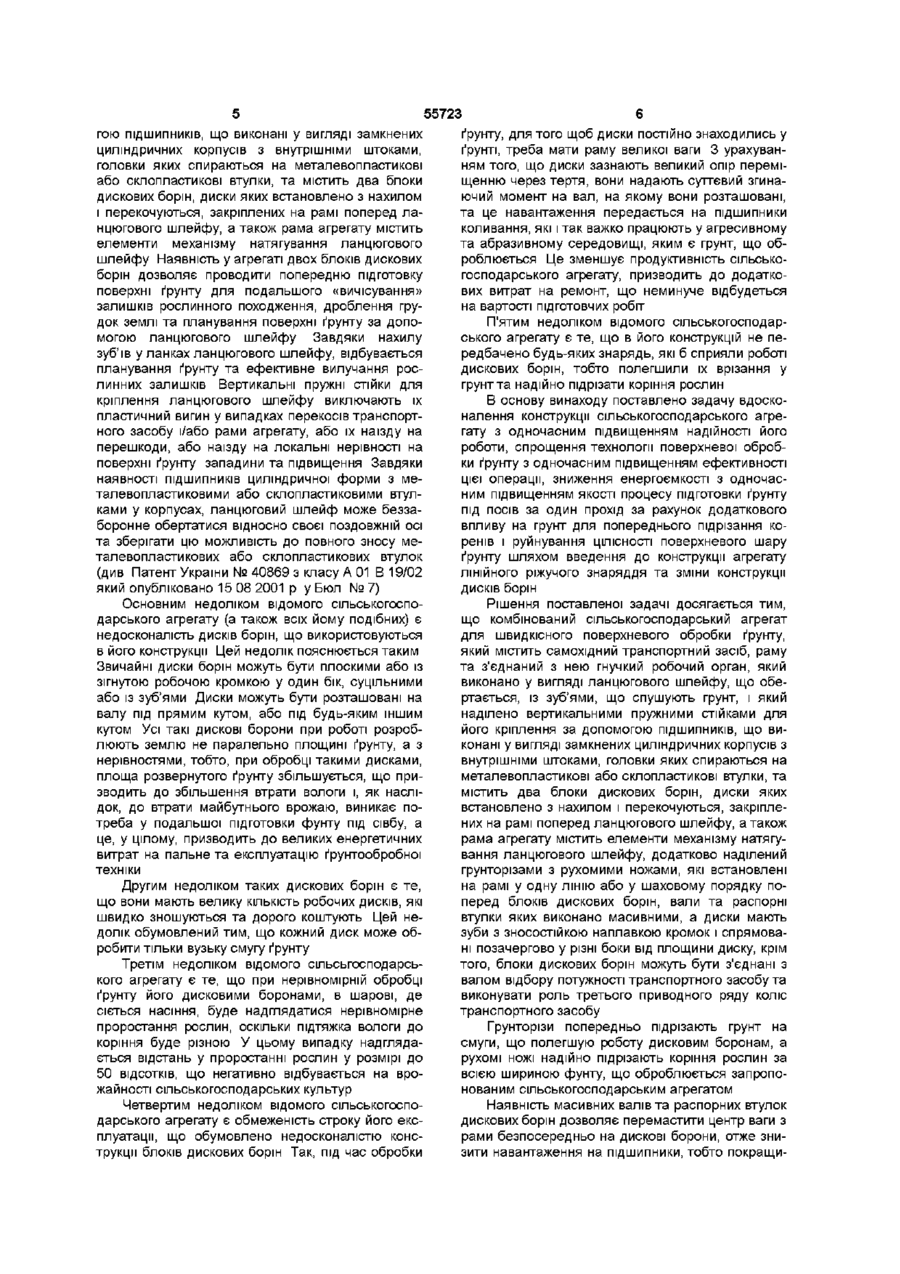

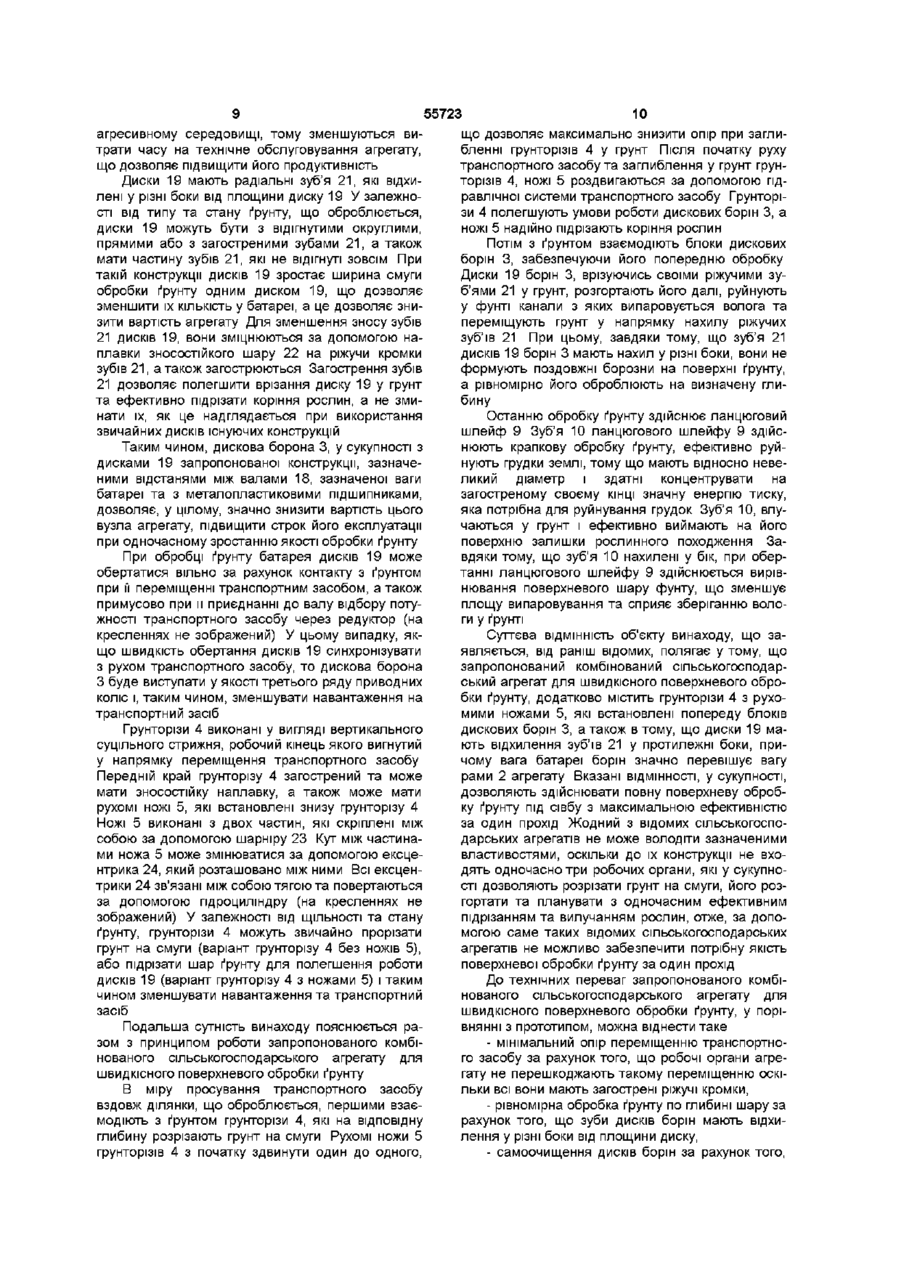

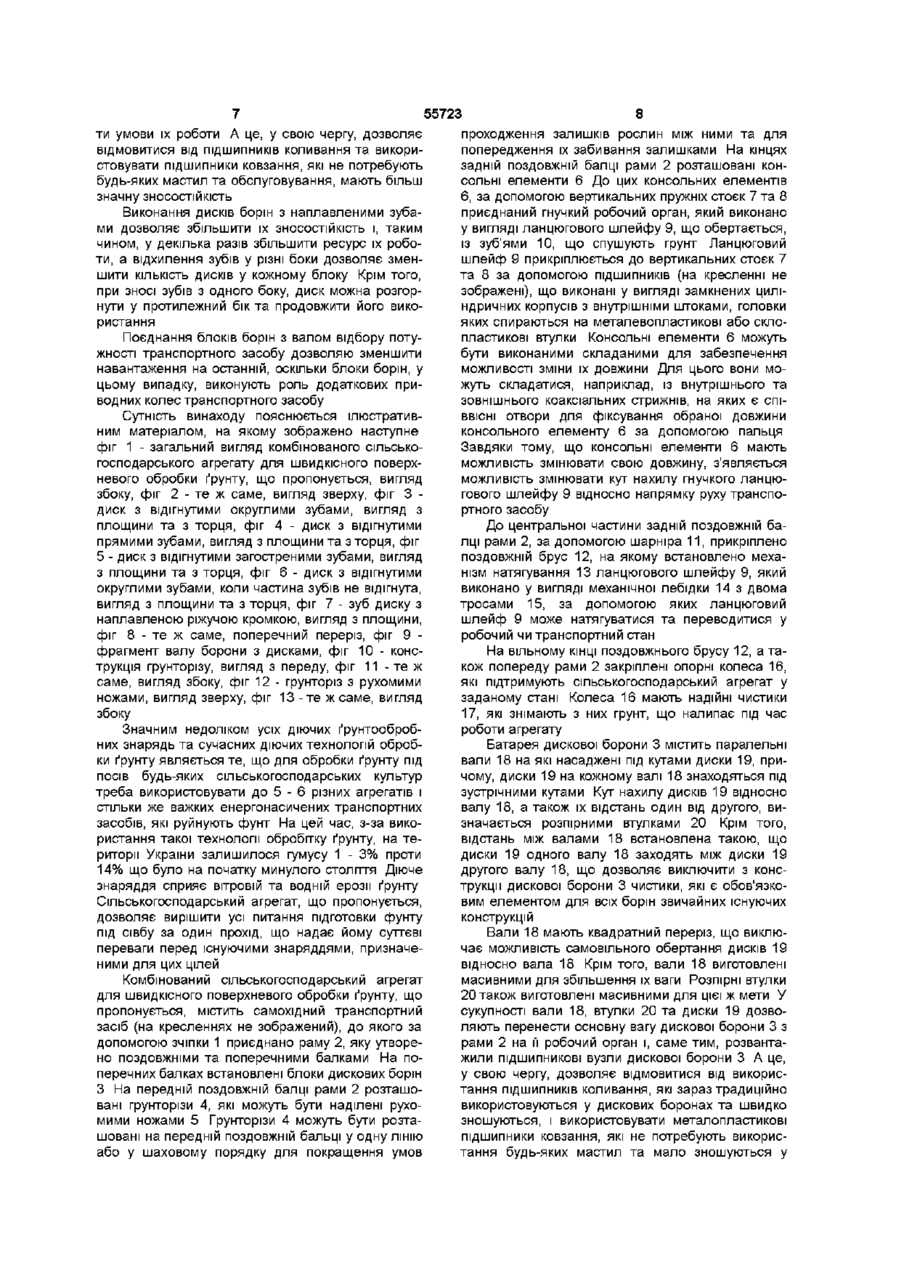

1 Комбінований сільськогосподарський агрегат для швидкісної поверхневої обробки ґрунту, який містить самохідний транспортний засіб, раму та з'єднаний з нею гнучкий робочий орган, який виконано у вигляді ланцюгового шлейфа, що обертається, із зуб'ями, що спушують ґрунт, і який оснащено вертикальними пружними стійками для його кріплення за допомогою ПІДШИПНИКІВ, ЩО виконані у вигляді замкнених циліндричних корпусів з внутрішніми штоками, головки яких спираються на металопластикові або склопластикові втулки, та містить два блоки дискових борін, диски яких встановлено з нахилом і перекочуються, закріплених на рамі поперед ланцюгового шлейфа, а також рама агрегату містить елементи механізму натягування ланцюгового шлейфа, який відрізняється тим, що додатково оснащений ґрунторізами з рухомими ножами, які встановлені на рамі у одну ЛІНІЮ або у шаховому порядку попереду блоків дискових борін, вали та розпірні втулки яких виконано масивними, а диски мають зуби з зносостійкою наплавкою різальних кромок і спрямовані позачергово у різні боки від площини диска 2 Комбінований сільськогосподарський агрегат для швидкісної поверхневої обробки ґрунту за п 1, який відрізняється тим, що блоки дискових борін з'єднані з валом відбору потужності транспортного засобу та виконують роль третього привідного ряду коліс транспортного засобу Винахід відноситься до сільськогосподарського машинобудування, призначений для швидкісного поверхневого обробки ґрунту після збирання врожаю, для збереження вологи, знищення бур'янів, а також для підготовки ґрунту за один прохід під сівбу зернових, овочевих, технічних та лісогосподарських культур у будь-якій агрокліматичній зоні та може бути використаний у агрегатах для боронування ґрунту будь-яким самохідним енергонасиченим транспортним засобом Відомий сільськогосподарський агрегат для поверхневої обробки ґрунту, який виконано у вигляді гнучкої широкозахватної борони, що містить раму та зв'язаний з нею з можливістю обертання ланцюговий шлейф із зуб'ями, що спушують грунт і закріплені на ланках ланцюга Довжина кожної наступної ланки більш за довжину попередньої ланки, причому довжина ланок зростає в міру віддалення від центру шлейфа до його КІНЦІВ Кожну ланку наділено взаємоперпендикулярними зубцями, що спушують грунт Зуб'я прикріплені перпендикулярно до поздовжньої осі ланки (див патент Роси № 2032291 з класу А 01 В 19/02 який опубліковано 10 04 95 р у Бюл №10) Оскільки гнучкий шлейф прикріплено до рами з провисанням (з прогинанням), то його ланки розташовані під постійно змінним кутом до напрямку обробки ґрунту, отже і зуб'я теж розташовані під постійно змінним кутом Тому ширина захвату обробки ґрунту зубцями кожної ланки за довжиною шлейфу буде неоднаковою Так, наприклад, зуб'я центральної ланки не мають нахилу до напрямку руху транспортного засобу, тому оброблюють тільки смугу ґрунту шириною, що дорівнюється діаметру зуба В міру віддалення від центральної ланки шлейфу, ширина смуги, що оброблюється зубцями кожної ланки, зростає, та на прикінцевих ділянках шлейфу оброблені смуги, навіть перекривають одна другу на половину Таким чином, використання відомого сільськогосподарського агрегату, що містить ланцюговий шлейф, який закріплено із провисанням, не забезпечує рівномірності обробки ґрунту за шириною захвата борони у центральній частині захвату будуть залишатися необроблені поздовжні ділянки (смуги), а на прикінцевих (крайніх) ділянках захвату, буде мати місце подвійна обробка фунту за рахунок перекриття простору, що оброблюється зуб'ями, суміжних ланок Це є СО 1 Ю Ю 55723 основним недоліком відомого сільськогосподарського агрегату Відомий також сільськогосподарський агрегат для поверхневої обробки фунту, який виконано у вигляді Т-подібної балки, що повернена своїм поперечним елементом у бік, протилежний переміщенню транспортного засобу До поперечного елементу балки прикріплені з можливістю обертання вздовж своєї осі гнучкі ланцюгові елементи, на кожної ланки яких закріплені чотири зуби, що розташовані попарно і взаємоперпендикулярно у однієї площині Модулі ланцюгових елементів закріплені на рамі незалежно один від другого та паралельно напрямку руху транспортного засобу При руханні транспортного засобу гнучкі ланцюгові шлейфи обертаються відносно своєї поздовжньої осі та оброблюють грунт (див патент України № 17525 з класу А 01 В 19/02 який опубліковано 31 10 94р уБюл №5) Основним недоліком відомого сільськогосподарського агрегату є те, що його гнучкі ланцюгові елементи орієнтовані вздовж лінії руху транспортного засобу Оскільки грунт оброблюється тільки кінцевими частинами зуб'їв, які радіально відходять від ланки ланцюга, то безпосередньо під ланками ланцюга грунт не буде оброблятися, якщо ланцюговий шлейф не обертати У випадку, коли ланцюгові модулі обертаються відносно своєї поздовжній осі, то зуб'я, здійснюючи поперечне обертання відносно до напрямку руху транспортного засобу, будуть вилучати (вигортати) грунт із під ланок ланцюга, утворюючи поздовжні борозни Таким чином, у будь-якому випадку чи має місце обертання ланцюгового елементу, чи ні - буде спостерігатися нерівномірність обробки ґрунту Оскільки ланцюгові елементи встановлені паралельно напрямку руху транспортного засобу, то їх треба оснащувати додатковими приводами примусового обертання Відомий також сільськогосподарський агрегат для поверхневої обробки фунту, який містить щонайменше два самохідних транспортних засоби та з'єднаний з ними гнучкий робочий орган, який виконаний у вигляді ланцюгового шлейфу із зуб'ями, що спушують грунт На одному із транспортних засобів закріплено кільцеву раму з спрямуючими доріжками, на яку встановлено каретку з упорами та роликами, що підтримують і взаємодіють із згаданими доріжками Гнучкий ланцюговий шлейф з'єднано одним кінцем з кареткою базового транспортного засобу, а другим - з іншим додатковим транспортним засобом КІЛЬКІСТЬ додаткових транспортних засобів може досягати шістьох штук Додаткові транспортні засоби розташовані радіально відносно базового транспортного засобу Усі додаткові транспортні засоби переміщуються одночасно з базовим, а ланцюгові шлейфи при цьому оброблюють поверхню ґрунту, що знаходиться сутички між усіма транспортними засобами (див патент Роси № 2043005 з класу А 01 В 19/06 який опубліковано 10 09 95 р у Бюл №25) Основним недоліком відомого технічного рішення є висока енергоємкість процесу обробки фунту, що обумовлено одночасним використанням декілька транспортних засобів Це приводить до невиправданої перевитрати пального та до не ефективного використання транспортних засобів Другим недоліком відомого технічного рішення є велика складність реалізації процесу поверхневої обробки ґрунту Це обумовлено необхідністю синхронного переміщення усіх транспортних засобів разом на суворо визначеної відстані кожного від інших Третім недоліком відомого технічного рішення є низька надійність роботи сільськогосподарського агрегату Це зв'язано з тим, що за суттю відомий агрегат складається із сукупності взаємозв'язаних транспортних засобів, ланцюгових шлейфів та складної навісної системи, яку розташовано на базисному транспортному засобі У випадках виходу зі строю хоча би одного транспортного засобу, або поломки хоча би одного ланцюгового шлейфу, усю транспортну систему треба негайно зупинити для усунення ВІДПОВІДНИХ причин, що перешкоджають його нормальній роботі Четвертим недоліком відомого технічного рішення є низька якість поверхневої обробки ґрунту Це обумовлено конструктивними особливостями кріплення ланцюгових шлейфів до транспортних засобів їх КІНЦІ (шлейфів) опиняються підведеними над поверхнею ґрунту та не вступають з ним до контакту, отже, біля кожного транспортного засобу утворюється смуга фунту, що не оброблена П'ятим недоліком відомого технічного рішення є складність конструкції та обслуговування сільськогосподарського агрегату, що обумовлено наявністю цілого комплексу складних вузлів та механізмів, включаючи ланцюгові шлейфи, кільцеву раму на базовому транспортному засобі та ПІДВІСКИ на додаткових транспортних засобах Шостим недоліком відомого технічного рішення є низька ефективність поверхневої обробки ґрунту Цей недолік обумовлюється так Оскільки зуб'я ланцюгового шлейфу мають циліндричну та загострену на КІНЦІ форму, то вони не можуть підрізати корені бур'янів та раніш скошених культур, тобто, через особливості конструкції зуб'їв, останні здійснюють тільки крапкову обробку ґрунту Інакше кажучи, корені не «вичісуються», а тільки лише «розчісуються» та залишаються у ґрунті, що не сприяє очищенню ланів від бур'янів та інших залишків рослинності Крім того, при робленому або природному (дощ) поливу, волога вбирається в грунт і формує у ньому вертикальні канали, крізь які, у період відсутності дощів або поливу, відбувається випаровування вологи Руйнування цих каналів попереджує висихання ґрунту, але крапковий спосіб обробки не дозволяє руйнувати більшість цих каналів Таким чином, відомий агрегат, який має у якості оброблювача ґрунту тільки ланцюговий робочий орган, не забезпечує ефективного вилучення із ґрунту коренів рослин та не забезпечує збереження вологи у ґрунті, що неминуче відбудеться на майбутньої врожайності Найбільш близьким за своєю суттю та досягаемому ефекту, що приймається за прототип, є сільськогосподарський агрегат для швидкісної поверхневої обробки ґрунту, який містить самохідний транспортний засіб, раму та з'єднаний з нею гнучкий робочий орган, який виконано у вигляді ланцюгового шлейфу, що обертається, із зуб'ями, що спушують грунт, і який наділено вертикальними пружними стійками для його кріплення за допомо 55723 гою ПІДШИПНИКІВ, що виконані у вигляді замкнених циліндричних корпусів з внутрішніми штоками, головки яких спираються на металевопластикові або склопластикові втулки, та містить два блоки дискових борін, диски яких встановлено з нахилом і перекочуються, закріплених на рамі поперед ланцюгового шлейфу, а також рама агрегату містить елементи механізму натягування ланцюгового шлейфу Наявність у агрегаті двох блоків дискових борін дозволяє проводити попередню підготовку поверхні ґрунту для подальшого «вичісування» залишків рослинного походження, дроблення грудок землі та планування поверхні ґрунту за допомогою ланцюгового шлейфу Завдяки нахилу зуб'їв у ланках ланцюгового шлейфу, відбувається планування ґрунту та ефективне вилучання рослинних залишків Вертикальні пружні стійки для кріплення ланцюгового шлейфу виключають їх пластичний вигин у випадках перекосів транспортного засобу і/або рами агрегату, або їх наїзду на перешкоди, або наїзду на локальні нерівності на поверхні ґрунту западини та підвищення Завдяки наявності ПІДШИПНИКІВ циліндричної форми з металевопластиковими або склопластиковими втулками у корпусах, ланцюговий шлейф може беззаборонне обертатися відносно своєї поздовжній осі та зберігати цю можливість до повного зносу металевопластикових або склопластикових втулок (див Патент України № 40869 з класу А 01 В 19/02 який опубліковано 15 08 2001 р у Бюл № 7) ґрунту, для того щоб диски постійно знаходились у ґрунті, треба мати раму великої ваги 3 урахуванням того, що диски зазнають великий опір переміщенню через тертя, вони надають суттєвий згинаючий момент на вал, на якому вони розташовані, та це навантаження передається на підшипники коливання, які і так важко працюють у агресивному та абразивному середовищі, яким є грунт, що оброблюється Це зменшує продуктивність сільськогосподарського агрегату, призводить до додаткових витрат на ремонт, що неминуче відбудеться на вартості підготовчих робіт П'ятим недоліком відомого сільськогосподарського агрегату є те, що в його конструкцій не передбачено будь-яких знарядь, які б сприяли роботі дискових борін, тобто полегшили їх врізання у грунт та надійно підрізати коріння рослин В основу винаходу поставлено задачу вдосконалення конструкції сільськогосподарського агрегату з одночасним підвищенням надійності його роботи, спрощення технології поверхневої обробки ґрунту з одночасним підвищенням ефективності цієї операції, зниження енергоємкості з одночасним підвищенням якості процесу підготовки ґрунту під посів за один прохід за рахунок додаткового впливу на грунт для попереднього підрізання коренів і руйнування ЦІЛІСНОСТІ поверхневого шару ґрунту шляхом введення до конструкції агрегату ЛІНІЙНОГО ріжучого знаряддя та зміни конструкції дисків борін Основним недоліком відомого сільськогосподарського агрегату (а також всіх йому подібних) є недосконалість дисків борін, що використовуються в його конструкції Цей недолік пояснюється таким Звичайні диски борін можуть бути плоскими або із зігнутою робочою кромкою у один бік, суцільними або із зуб'ями Диски можуть бути розташовані на валу під прямим кутом, або під будь-яким іншим кутом Усі такі дискові борони при роботі розроблюють землю не паралельно площині ґрунту, а з нерівностями, тобто, при обробці такими дисками, площа розвернутого ґрунту збільшується, що призводить до збільшення втрати вологи і, як наслідок, до втрати майбутнього врожаю, виникає потреба у подальшої підготовки фунту під сівбу, а це, у цілому, призводить до великих енергетичних витрат на пальне та експлуатацію ґрунтообробної техніки Рішення поставленої задачі досягається тим, що комбінований сільськогосподарський агрегат для швидкісного поверхневого обробки ґрунту, який містить самохідний транспортний засіб, раму та з'єднаний з нею гнучкий робочий орган, який виконано у вигляді ланцюгового шлейфу, що обертається, із зуб'ями, що спушують грунт, і який наділено вертикальними пружними стійками для його кріплення за допомогою ПІДШИПНИКІВ, ЩО виконані у вигляді замкнених циліндричних корпусів з внутрішніми штоками, головки яких спираються на металевопластикові або склопластикові втулки, та містить два блоки дискових борін, диски яких встановлено з нахилом і перекочуються, закріплених на рамі поперед ланцюгового шлейфу, а також рама агрегату містить елементи механізму натягування ланцюгового шлейфу, додатково наділений грунторізами з рухомими ножами, які встановлені на рамі у одну ЛІНІЮ або у шаховому порядку поперед блоків дискових борін, вали та распорні втулки яких виконано масивними, а диски мають зуби з зносостійкою наплавкою кромок і спрямовані позачергово у різні боки від площини диску, крім того, блоки дискових борін можуть бути з'єднані з валом відбору потужності транспортного засобу та виконувати роль третього приводного ряду коліс транспортного засобу Другим недоліком таких дискових борін є те, що вони мають велику КІЛЬКІСТЬ робочих дисків, які швидко зношуються та дорого коштують Цей недолік обумовлений тим, що кожний диск може обробити тільки вузьку смугу ґрунту Третім недоліком відомого сільсьгосподарського агрегату є те, що при нерівномірній обробці ґрунту його дисковими боронами, в шарові, де сіється насіння, буде надглядатися нерівномірне проростання рослин, оскільки підтяжка вологи до коріння буде різною У цьому випадку надглядається відстань у проростанні рослин у розмірі до 50 ВІДСОТКІВ, що негативно відбувається на врожайності сільськогосподарських культур Четвертим недоліком відомого сільськогосподарського агрегату є обмеженість строку його експлуатації, що обумовлено недосконалістю конструкції блоків дискових борін Так, під час обробки Грунторізи попередньо підрізають грунт на смуги, що полегшую роботу дисковим боронам, а рухомі ножі надійно підрізають коріння рослин за всією шириною фунту, що оброблюється запропонованим сільськогосподарським агрегатом Наявність масивних валів та распорних втулок дискових борін дозволяє перемастити центр ваги з рами безпосередньо на дискові борони, отже знизити навантаження на підшипники, тобто покращи 55723 ти умови їх роботи А це, у свою чергу, дозволяє відмовитися від ПІДШИПНИКІВ коливання та використовувати підшипники ковзання, які не потребують будь-яких мастил та обслуговування, мають більш значну ЗНОСОСТІЙКІСТЬ Виконання дисків борін з наплавленими зубами дозволяє збільшити їх ЗНОСОСТІЙКІСТЬ і, таким чином, у декілька разів збільшити ресурс їх роботи, а відхилення зубів у різні боки дозволяє зменшити КІЛЬКІСТЬ дисків у кожному блоку Крім того, при зносі зубів з одного боку, диск можна розгорнути у протилежний бік та продовжити його використання Поєднання блоків борін з валом відбору потужності транспортного засобу дозволяю зменшити навантаження на останній, оскільки блоки борін, у цьому випадку, виконують роль додаткових приводних колес транспортного засобу Сутність винаходу пояснюється ілюстративним матеріалом, на якому зображено наступне фіг 1 - загальний вигляд комбінованого сільськогосподарського агрегату для швидкісного поверхневого обробки ґрунту, що пропонується, вигляд збоку, фіг 2 - те ж саме, вигляд зверху, фіг 3 диск з відігнутими округлими зубами, вигляд з площини та з торця, фіг 4 - диск з відігнутими прямими зубами, вигляд з площини та з торця, фіг 5 - диск з відігнутими загостреними зубами, вигляд з площини та з торця, фіг 6 - диск з відігнутими округлими зубами, коли частина зубів не відігнута, вигляд з площини та з торця, фіг 7 - зуб диску з наплавленою ріжучою кромкою, вигляд з площини, фіг 8 - те ж саме, поперечний переріз, фіг 9 фрагмент валу борони з дисками, фіг 10 - конструкція грунторізу, вигляд з переду, фіг 11 - те ж саме, вигляд збоку, фіг 12 - грунторіз з рухомими ножами, вигляд зверху, фіг 13 - те ж саме, вигляд збоку Значним недоліком усіх діючих ґрунтообробних знарядь та сучасних діючих технологій обробки ґрунту являється те, що для обробки ґрунту під посів будь-яких сільськогосподарських культур треба використовувати до 5 - 6 різних агрегатів і стільки же важких енергонасичених транспортних засобів, які руйнують фунт На цей час, з-за використання такої технології обробітку ґрунту, на території України залишилося гумусу 1 - 3% проти 14% що було на початку минулого століття Діюче знаряддя сприяє вітровій та водній ерозії ґрунту Сільськогосподарський агрегат, що пропонується, дозволяє вирішити усі питання підготовки фунту під сівбу за один прохід, що надає йому суттєві переваги перед існуючими знаряддями, призначеними для цих цілей Комбінований сільськогосподарський агрегат для швидкісного поверхневого обробки ґрунту, що пропонується, містить самохідний транспортний засіб (на кресленнях не зображений), до якого за допомогою зчіпки 1 приєднано раму 2, яку утворено поздовжніми та поперечними балками На поперечних балках встановлені блоки дискових борін З На передній поздовжній балці рами 2 розташовані грунторізи 4, які можуть бути наділені рухомими ножами 5 Грунторізи 4 можуть бути розташовані на передній поздовжній бальці у одну ЛІНІЮ або у шаховому порядку для покращення умов 8 проходження залишків рослин між ними та для попередження їх забивання залишками На кінцях задній поздовжній балці рами 2 розташовані консольні елементи 6 До цих консольних елементів 6, за допомогою вертикальних пружніх стоєк 7 та 8 приєднаний гнучкий робочий орган, який виконано у вигляді ланцюгового шлейфу 9, що обертається, із зуб'ями 10, що спушують грунт Ланцюговий шлейф 9 прикріплюється до вертикальних стоєк 7 та 8 за допомогою ПІДШИПНИКІВ (на кресленні не зображені), що виконані у вигляді замкнених циліндричних корпусів з внутрішніми штоками, головки яких спираються на металевопластикові або склопластикові втулки Консольні елементи 6 можуть бути виконаними складаними для забезпечення можливості зміни їх довжини Для цього вони можуть складатися, наприклад, із внутрішнього та зовнішнього коаксіальних стрижнів, на яких є спіВВІСНІ отвори для фіксування обраної довжини консольного елементу 6 за допомогою пальця Завдяки тому, що консольні елементи 6 мають можливість змінювати свою довжину, з'являється можливість змінювати кут нахилу гнучкого ланцюгового шлейфу 9 відносно напрямку руху транспортного засобу До центральної частини задній поздовжній балці рами 2, за допомогою шарніра 11, прикріплено поздовжній брус 12, на якому встановлено механізм натягування 13 ланцюгового шлейфу 9, який виконано у вигляді механічної лебідки 14 з двома тросами 15, за допомогою яких ланцюговий шлейф 9 може натягуватися та переводитися у робочий чи транспортний стан На вільному КІНЦІ поздовжнього брусу 12, а також попереду рами 2 закріплені опорні колеса 16, які підтримують сільськогосподарський агрегат у заданому стані Колеса 16 мають надійні чистики 17, які знімають з них грунт, що налипає під час роботи агрегату Батарея дискової борони 3 містить паралельні вали 18 на які насаджені під кутами диски 19, причому, диски 19 на кожному валі 18 знаходяться під зустрічними кутами Кут нахилу дисків 19 відносно валу 18, а також їх відстань один від другого, визначається розпірними втулками 20 Крім того, відстань між валами 18 встановлена такою, що диски 19 одного валу 18 заходять між диски 19 другого валу 18, що дозволяє виключити з конструкції дискової борони 3 чистики, які є обов'язковим елементом для всіх борін звичайних існуючих конструкцій Вали 18 мають квадратний переріз, що виключає можливість самовільного обертання дисків 19 відносно вала 18 Крім того, вали 18 виготовлені масивними для збільшення їх ваги Розпірні втулки 20 також виготовлені масивними для цієї ж мети У сукупності вали 18, втулки 20 та диски 19 дозволяють перенести основну вагу дискової борони 3 з рами 2 на її робочий орган і, саме тим, розвантажили ПІДШИПНИКОВІ вузли дискової борони З А це, у свою чергу, дозволяє відмовитися від використання ПІДШИПНИКІВ коливання, які зараз традиційно використовуються у дискових боронах та швидко зношуються, і використовувати металопластикові підшипники ковзання, які не потребують використання будь-яких мастил та мало зношуються у 55723 агресивному середовищі, тому зменшуються витрати часу на технічне обслуговування агрегату, що дозволяє підвищити його продуктивність Диски 19 мають радіальні зуб'я 21, які відхилені у різні боки від площини диску 19 У залежності від типу та стану ґрунту, що оброблюється, диски 19 можуть бути з відігнутими округлими, прямими або з загостреними зубами 21, а також мати частину зубів 21, які не відігнуті зовсім При такій конструкції дисків 19 зростає ширина смуги обробки ґрунту одним диском 19, що дозволяє зменшити їх КІЛЬКІСТЬ у батареї, а це дозволяє знизити вартість агрегату Для зменшення зносу зубів 21 дисків 19, вони зміцнюються за допомогою наплавки зносостійкого шару 22 на ріжучи кромки зубів 21, а також загострюються Загострення зубів 21 дозволяє полегшити врізання диску 19 у грунт та ефективно підрізати коріння рослин, а не зминати їх, як це надглядається при використання звичайних дисків існуючих конструкцій Таким чином, дискова борона 3, у сукупності з дисками 19 запропонованої конструкції, зазначеними відстанями між валами 18, зазначеної ваги батареї та з металопластиковими підшипниками, дозволяє, у цілому, значно знизити вартість цього вузла агрегату, підвищити строк його експлуатації при одночасному зростанню якості обробки ґрунту При обробці ґрунту батарея дисків 19 може обертатися вільно за рахунок контакту з ґрунтом при її переміщенні транспортним засобом, а також примусово при и приєднанні до валу відбору потужності транспортного засобу через редуктор (на кресленнях не зображений) У цьому випадку, якщо швидкість обертання дисків 19 синхронізувати з рухом транспортного засобу, то дискова борона З буде виступати у якості третього ряду приводних коліс і, таким чином, зменшувати навантаження на транспортний засіб Грунторізи 4 виконані у вигляді вертикального суцільного стрижня, робочий кінець якого вигнутий у напрямку переміщення транспортного засобу Передній край грунторізу 4 загострений та може мати зносостійку наплавку, а також може мати рухомі ножі 5, які встановлені знизу грунторізу 4 Ножі 5 виконані з двох частин, які скріплені між собою за допомогою шарніру 23 Кут між частинами ножа 5 може змінюватися за допомогою ексцентрика 24, який розташовано між ними Всі ексцентрики 24 зв'язані між собою тягою та повертаються за допомогою гідроциліндру (на кресленнях не зображений) У залежності від ЩІЛЬНОСТІ та стану ґрунту, грунторізи 4 можуть звичайно прорізати грунт на смуги (варіант грунторізу 4 без ножів 5), або підрізати шар ґрунту для полегшення роботи дисків 19 (варіант грунторізу 4 з ножами 5) і таким чином зменшувати навантаження та транспортний засіб Подальша сутність винаходу пояснюється разом з принципом роботи запропонованого комбінованого сільськогосподарського агрегату для швидкісного поверхневого обробки ґрунту В міру просування транспортного засобу вздовж ділянки, що оброблюється, першими взаємодіють з ґрунтом грунторізи 4, які на відповідну глибину розрізають грунт на смуги Рухомі ножи 5 грунторізів 4 з початку здвинути один до одного, 10 що дозволяє максимально знизити опір при заглибленні грунторізів 4 у грунт Після початку руху транспортного засобу та заглиблення у грунт грунторізів 4, ножі 5 роздвигаються за допомогою гідравлічної системи транспортного засобу Грунторізи 4 полегшують умови роботи дискових борін 3, а ножі 5 надійно підрізають коріння рослин Потім З ґрунтом взаємодіють блоки дискових борін 3, забезпечуючи його попередню обробку Диски 19 борін 3, врізуючись своїми ріжучими зуб'ями 21 у грунт, розгортають його далі, руйнують у фунті канали з яких випаровується волога та переміщують грунт у напрямку нахилу ріжучих зуб'їв 21 При цьому, завдяки тому, що зуб'я 21 дисків 19 борін 3 мають нахил у різні боки, вони не формують поздовжні борозни на поверхні ґрунту, а рівномірно його оброблюють на визначену глибину Останню обробку ґрунту здійснює ланцюговий шлейф 9 Зуб'я 10 ланцюгового шлейфу 9 здійснюють крапкову обробку ґрунту, ефективно руйнують грудки землі, тому що мають відносно невеликий діаметр і здатні концентрувати на загостреному своєму КІНЦІ значну енергію тиску, яка потрібна для руйнування грудок Зуб'я 10, влучаються у грунт і ефективно виймають на його поверхню залишки рослинного походження Завдяки тому, що зуб'я 10 нахилені у бік, при обертанні ланцюгового шлейфу 9 здійснюється вирівнювання поверхневого шару фунту, що зменшує площу випаровування та сприяє зберіганню вологи у ґрунті Суттєва ВІДМІННІСТЬ об'єкту винаходу, що заявляється, від раніш відомих, полягає у тому, що запропонований комбінований сільськогосподарський агрегат для швидкісного поверхневого обробки ґрунту, додатково містить грунторізи 4 з рухомими ножами 5, які встановлені попереду блоків дискових борін 3, а також в тому, що диски 19 мають відхилення зуб'їв 21 у протилежні боки, причому вага батареї борін значно перевішує вагу рами 2 агрегату Вказані ВІДМІННОСТІ, у сукупності, дозволяють здійснювати повну поверхневу обробку ґрунту під сівбу з максимальною ефективністю за один прохід Жодний з відомих сільськогосподарських агрегатів не може володіти зазначеними властивостями, оскільки до їх конструкції не входять одночасно три робочих органи, які у сукупності дозволяють розрізати грунт на смуги, його розгортати та планувати з одночасним ефективним підрізанням та вилучанням рослин, отже, за допомогою саме таких відомих сільськогосподарських агрегатів не можливо забезпечити потрібну якість поверхневої обробки ґрунту за один прохід До технічних переваг запропонованого комбінованого сільськогосподарського агрегату для швидкісного поверхневого обробки ґрунту, у порівнянні з прототипом, можна віднести таке - мінімальний опір переміщенню транспортного засобу за рахунок того, що робочі органи агрегату не перешкоджають такому переміщенню оскільки всі вони мають загострені ріжучі кромки, - рівномірна обробка ґрунту по глибині шару за рахунок того, що зуби дисків борін мають відхилення у різні боки від площини диску, - самоочищення дисків борін за рахунок того, 12 11 55723 що вони розташовані у зазорах між ними, та зменшення площі поверхні при плануванні ґрунту - можливість використання металевопластикових ПІДШИПНИКІВ у дискових боронах за рахунок Економічний ефект від впровадження винахорозвантаження рами агрегату, ду, у порівнянні з використанням прототипу, отримують за рахунок - простість реалізації поверхневої обробки ґрунту за рахунок того, що використовується всьо- економії палива внаслідок зниження енергого один транспортний засіб, а робочі органи розємності процесу поверхневої обробки ґрунту, ташовані на єдиній рамі жорсткій конструкції, - підвищення якості поверхневої обробки ґрунту внаслідок впливу на нього трьома робочими - висока надійність роботи агрегату за рахунок органами, зменшення КІЛЬКОСТІ вузлів та деталей, - висока ефективність поверхневої обробки - підвищення врожайності всіх видів культурґрунту за рахунок розподілення функцій трьох роних рослин за рахунок зберігання вологи у ґрунті, бочих органів у просторі і у часі за один прохід потрібного дроблення грудок землі і якісного очиобробки, щення ланів від рослинних залишків - виключення подвійної обробки ґрунту або Соціальний ефект від впровадження винаходу, пропущення смуг без обробки за рахунок того, що у порівнянні з використанням прототипу, отримузуби дисків виконало з нахилом у різні боки, ють за рахунок підвищення безпеки та спрощення обслуговування і експлуатації сільськогосподарсь- можливість зберігання вологи у ґрунті за ракого агрегату для поверхневої обробки ґрунту хунок руйнування каналів випаровування вологи ФІГ.1 13 14 55723 Л Фіг.З Л Фіг.4 2І Фіг.5 Фіг.6 Фіг.7 1 5 55723 22 21 Фіг.8 21 І0 Фіг.9 Фіг.10 Фіг.11 2О /S 17 18 55723 Фіг.12 Фіг.13 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
