Пристрій із кольородинамічною індикацією значень поточного часу

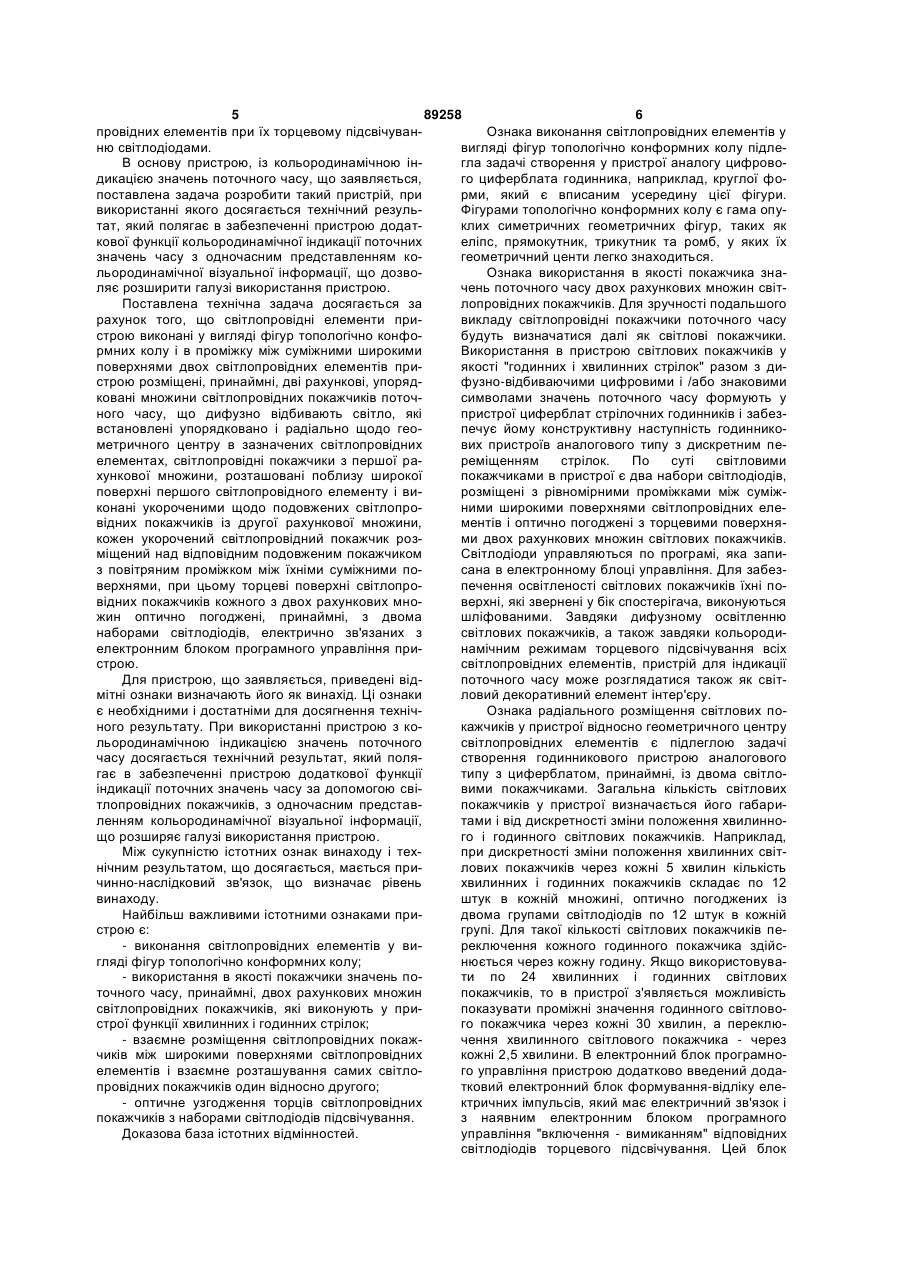

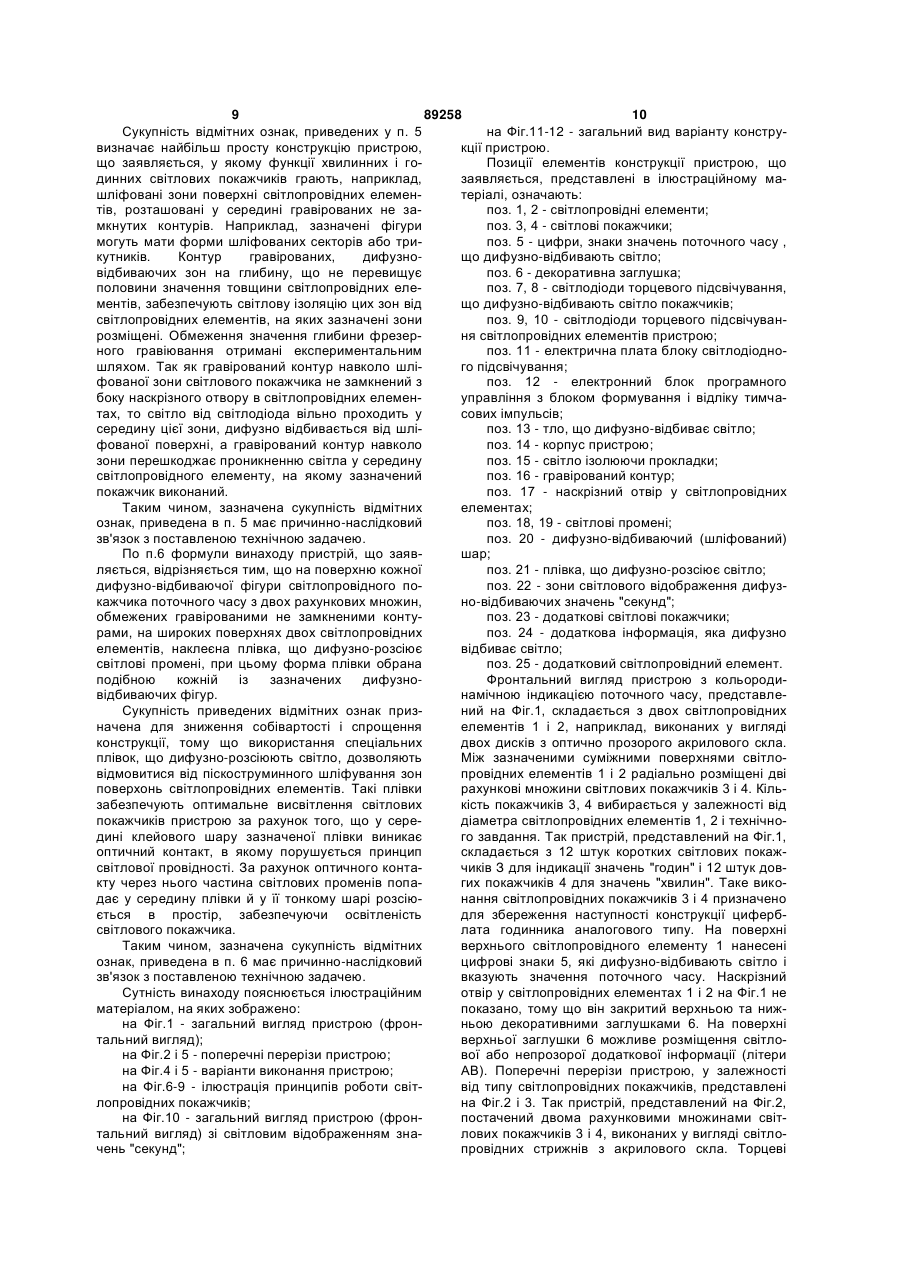

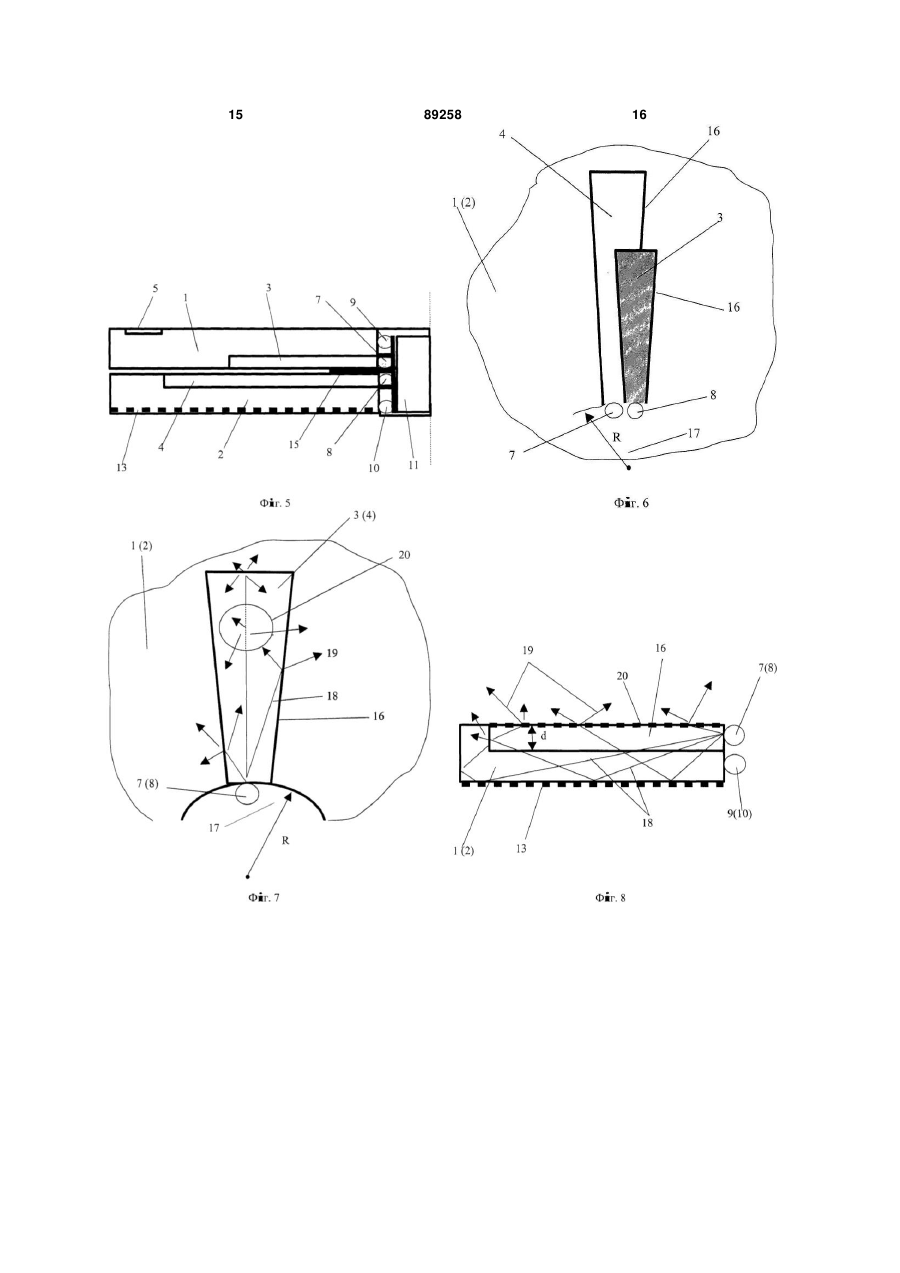

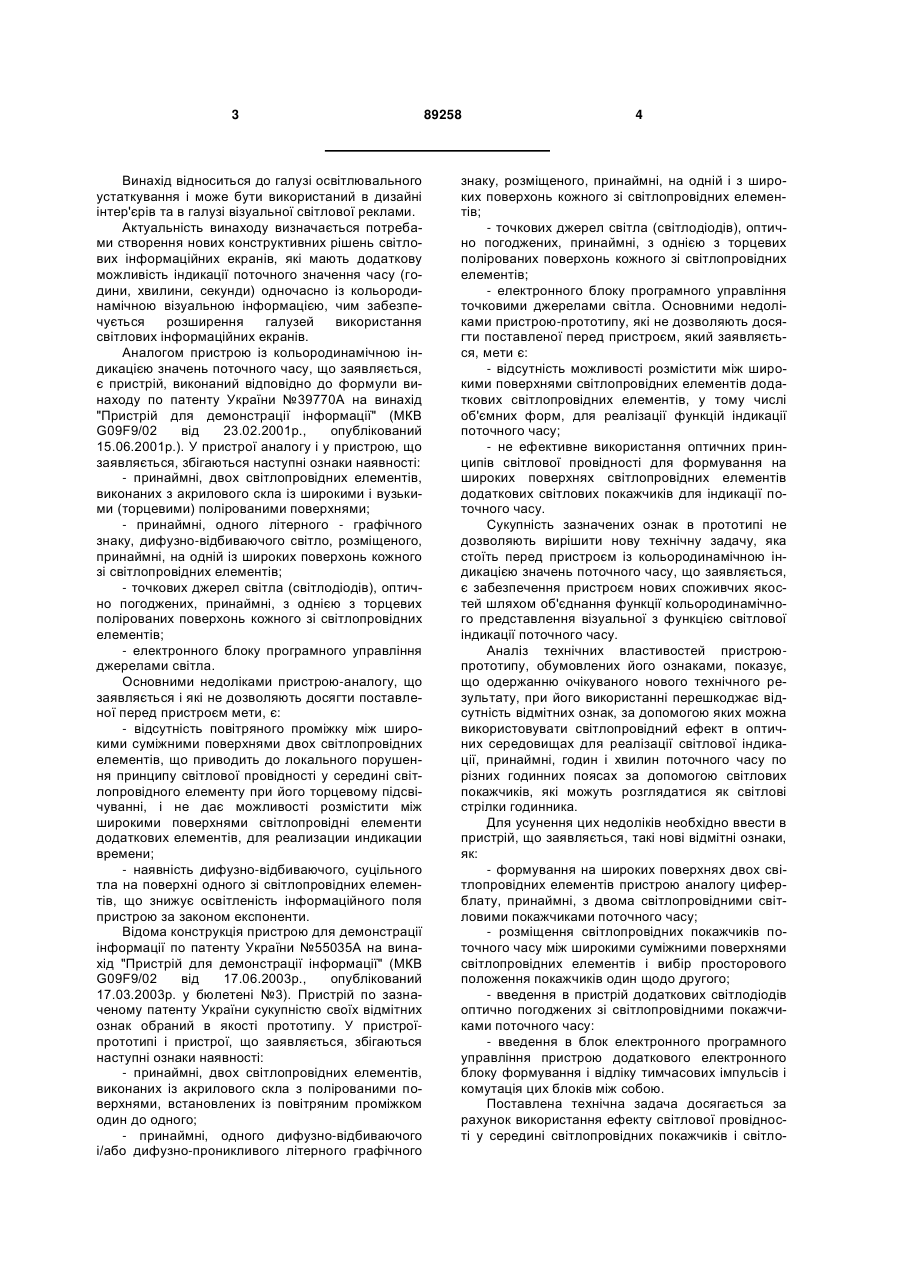

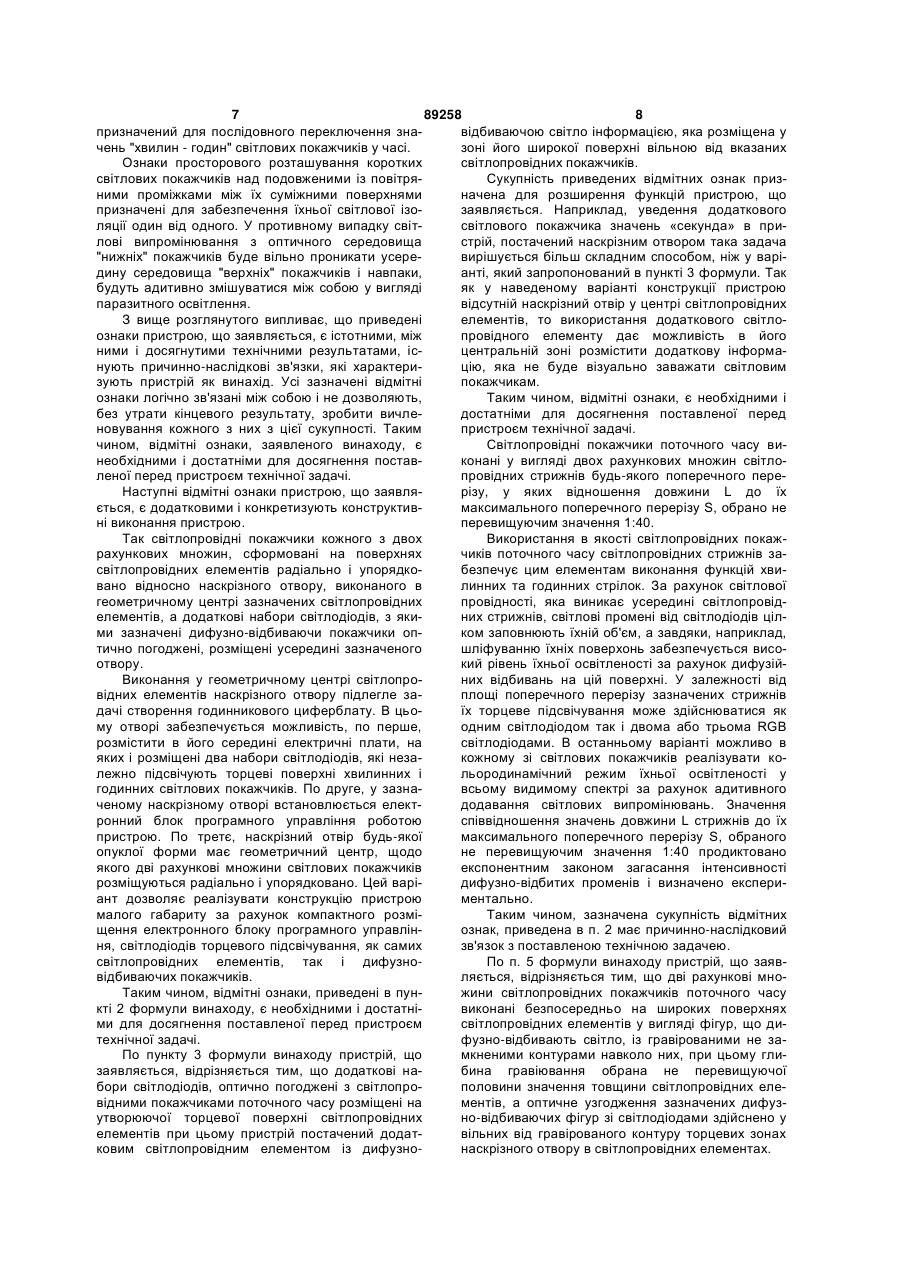

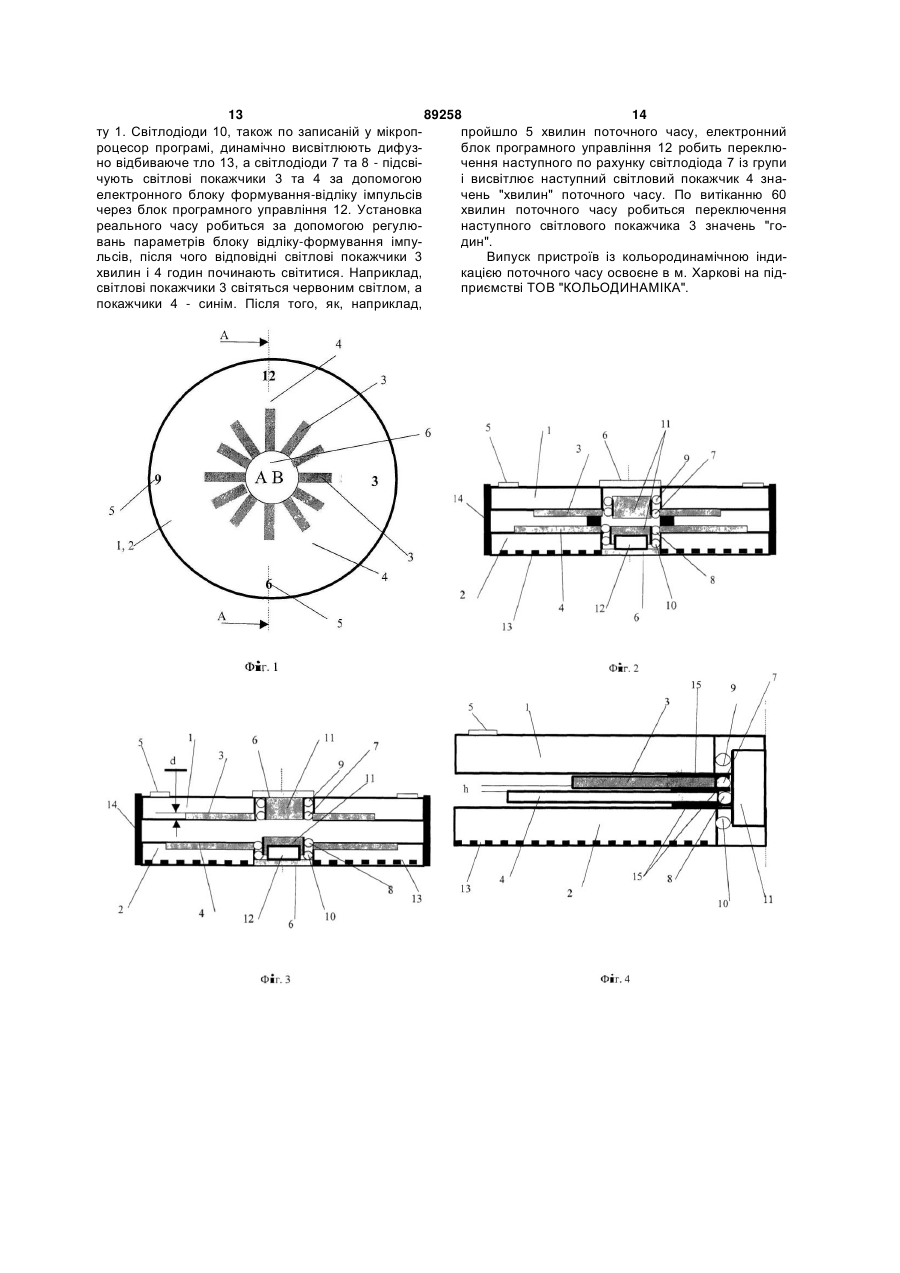

1. Пристрій із кольородинамічною індикацією поточного часу, що містить принаймні два світлопровідних елементи, встановлених із проміжком між їх широкими суміжними поверхнями, на яких нанесені дифузно-відбиваючі знаки значень поточного часу, а також набори світлодіодів, оптично погоджених принаймні з однієї з торцевих поверхонь кожного зі світлопровідних елементів і електрично зв'язаних з електронним блоком програмного управління, який відрізняється тим, що світлопровідні елементи пристрою виконані у вигляді фігур, конформних колу, в проміжку між суміжними широкими поверхнями двох світлопровідних елементів пристрою розміщені принаймні дві рахункові, упорядковані множини світлопровідних покажчиків поточного часу, що дифузно відбивають світло, які встановлені упорядковано і радіально щодо геометричного центра в зазначених світлопровідних елементах, світлопровідні покажчики з першої рахункової множини, розташовані поблизу широкої поверхні першого світлопровідного елемента і виконані укороченими щодо подовжених світлопровідних покажчиків із другої рахункової множини, кожен укорочений світлопровідний покажчик розміщений над відповідним подовженим покажчиком з повітряним проміжком між їхніми суміжними поверхнями, при цьому торцеві поверхні світлопровідних покажчиків кожного з двох рахункових множин оптично погоджені принаймні з двома наборами світлодіодів, електрично зв'яза 2 (19) 1 3 Винахід відноситься до галузі освітлювального устаткування і може бути використаний в дизайні інтер'єрів та в галузі візуальної світлової реклами. Актуальність винаходу визначається потребами створення нових конструктивних рішень світлових інформаційних екранів, які мають додаткову можливість індикації поточного значення часу (години, хвилини, секунди) одночасно із кольородинамічною візуальною інформацією, чим забезпечується розширення галузей використання світлових інформаційних екранів. Аналогом пристрою із кольородинамічною індикацією значень поточного часу, що заявляється, є пристрій, виконаний відповідно до формули винаходу по патенту України №39770А на винахід "Пристрій для демонстрації інформації" (МКВ G09F9/02 від 23.02.2001p., опублікований 15.06.2001р.). У пристрої аналогу і у пристрою, що заявляється, збігаються наступні ознаки наявності: - принаймні, двох світлопровідних елементів, виконаних з акрилового скла із широкими і вузькими (торцевими) полірованими поверхнями; - принаймні, одного літерного - графічного знаку, дифузно-відбиваючого світло, розміщеного, принаймні, на одній із широких поверхонь кожного зі світлопровідних елементів; - точкових джерел світла (світлодіодів), оптично погоджених, принаймні, з однією з торцевих полірованих поверхонь кожного зі світлопровідних елементів; - електронного блоку програмного управління джерелами світла. Основними недоліками пристрою-аналогу, що заявляється і які не дозволяють досягти поставленої перед пристроєм мети, є: - відсутність повітряного проміжку між широкими суміжними поверхнями двох світлопровідних елементів, що приводить до локального порушення принципу світлової провідності у середині світлопровідного елементу при його торцевому підсвічуванні, і не дає можливості розмістити між широкими поверхнями світлопровідні елементи додаткових елементів, для реализации индикации времени; - наявність дифузно-відбиваючого, суцільного тла на поверхні одного зі світлопровідних елементів, що знижує освітленість інформаційного поля пристрою за законом експоненти. Відома конструкція пристрою для демонстрації інформації по патенту України №55035А на винахід "Пристрій для демонстрації інформації" (МКВ G09F9/02 від 17.06.2003p., опублікований 17.03.2003р. у бюлетені №3). Пристрій по зазначеному патенту України сукупністю своїх відмітних ознак обраний в якості прототипу. У пристроїпрототипі і пристрої, що заявляється, збігаються наступні ознаки наявності: - принаймні, двох світлопровідних елементів, виконаних із акрилового скла з полірованими поверхнями, встановлених із повітряним проміжком один до одного; - принаймні, одного дифузно-відбиваючого і/або дифузно-проникливого літерного графічного 89258 4 знаку, розміщеного, принаймні, на одній і з широких поверхонь кожного зі світлопровідних елементів; - точкових джерел світла (світлодіодів), оптично погоджених, принаймні, з однією з торцевих полірованих поверхонь кожного зі світлопровідних елементів; - електронного блоку програмного управління точковими джерелами світла. Основними недоліками пристрою-прототипу, які не дозволяють досягти поставленої перед пристроєм, який заявляється, мети є: - відсутність можливості розмістити між широкими поверхнями світлопровідних елементів додаткових світлопровідних елементів, у тому числі об'ємних форм, для реалізації функцій індикації поточного часу; - не ефективне використання оптичних принципів світлової провідності для формування на широких поверхнях світлопровідних елементів додаткових світлових покажчиків для індикації поточного часу. Сукупність зазначених ознак в прототипі не дозволяють вирішити нову технічну задачу, яка стоїть перед пристроєм із кольородинамічною індикацією значень поточного часу, що заявляється, є забезпечення пристроєм нових споживчих якостей шляхом об'єднання функції кольородинамічного представлення візуальної з функцією світлової індикації поточного часу. Аналіз технічних властивостей пристроюпрототипу, обумовлених його ознаками, показує, що одержанню очікуваного нового технічного результату, при його використанні перешкоджає відсутність відмітних ознак, за допомогою яких можна використовувати світлопровідний ефект в оптичних середовищах для реалізації світлової індикації, принаймні, годин і хвилин поточного часу по різних годинних поясах за допомогою світлових покажчиків, які можуть розглядатися як світлові стрілки годинника. Для усунення цих недоліків необхідно ввести в пристрій, що заявляється, такі нові відмітні ознаки, як: - формування на широких поверхнях двох світлопровідних елементів пристрою аналогу циферблату, принаймні, з двома світлопровідними світловими покажчиками поточного часу; - розміщення світлопровідних покажчиків поточного часу між широкими суміжними поверхнями світлопровідних елементів і вибір просторового положення покажчиків один щодо другого; - введення в пристрій додаткових світлодіодів оптично погоджених зі світлопровідними покажчиками поточного часу: - введення в блок електронного програмного управління пристрою додаткового електронного блоку формування і відліку тимчасових імпульсів і комутація цих блоків між собою. Поставлена технічна задача досягається за рахунок використання ефекту світлової провідності у середині світлопровідних покажчиків і світло 5 89258 6 провідних елементів при їх торцевому підсвічуванОзнака виконання світлопровідних елементів у ню світлодіодами. вигляді фігур топологічно конформних колу підлеВ основу пристрою, із кольородинамічною інгла задачі створення у пристрої аналогу цифроводикацією значень поточного часу, що заявляється, го циферблата годинника, наприклад, круглої фопоставлена задача розробити такий пристрій, при рми, який є вписаним усередину цієї фігури. використанні якого досягається технічний резульФігурами топологічно конформних колу є гама опутат, який полягає в забезпеченні пристрою додатклих симетричних геометричних фігур, таких як кової функції кольородинамічної індикації поточних еліпс, прямокутник, трикутник та ромб, у яких їх значень часу з одночасним представленням когеометричний центи легко знаходиться. льородинамічної візуальної інформації, що дозвоОзнака використання в якості покажчика зналяє розширити галузі використання пристрою. чень поточного часу двох рахункових множин світПоставлена технічна задача досягається за лопровідних покажчиків. Для зручності подальшого рахунок того, що світлопровідні елементи привикладу світлопровідні покажчики поточного часу строю виконані у вигляді фігур топологічно конфобудуть визначатися далі як світлові покажчики. рмних колу і в проміжку між суміжними широкими Використання в пристрою світлових покажчиків у поверхнями двох світлопровідних елементів приякості "годинних і хвилинних стрілок" разом з дистрою розміщені, принаймні, дві рахункові, упорядфузно-відбиваючими цифровими і /або знаковими ковані множини світлопровідних покажчиків поточсимволами значень поточного часу формують у ного часу, що дифузно відбивають світло, які пристрої циферблат стрілочних годинників і забезвстановлені упорядковано і радіально щодо геопечує йому конструктивну наступність годинникометричного центру в зазначених світлопровідних вих пристроїв аналогового типу з дискретним пеелементах, світлопровідні покажчики з першої рареміщенням стрілок. По суті світловими хункової множини, розташовані поблизу широкої покажчиками в пристрої є два набори світлодіодів, поверхні першого світлопровідного елементу і вирозміщені з рівномірними проміжками між суміжконані укороченими щодо подовжених світлопроними широкими поверхнями світлопровідних елевідних покажчиків із другої рахункової множини, ментів і оптично погоджені з торцевими поверхнякожен укорочений світлопровідний покажчик розми двох рахункових множин світлових покажчиків. міщений над відповідним подовженим покажчиком Світлодіоди управляються по програмі, яка запиз повітряним проміжком між їхніми суміжними посана в електронному блоці управління. Для забезверхнями, при цьому торцеві поверхні світлопропечення освітленості світлових покажчиків їхні повідних покажчиків кожного з двох рахункових мноверхні, які звернені у бік спостерігача, виконуються жин оптично погоджені, принаймні, з двома шліфованими. Завдяки дифузному освітленню наборами світлодіодів, електрично зв'язаних з світлових покажчиків, а також завдяки кольородиелектронним блоком програмного управління принамічним режимам торцевого підсвічування всіх строю. світлопровідних елементів, пристрій для індикації Для пристрою, що заявляється, приведені відпоточного часу може розглядатися також як світмітні ознаки визначають його як винахід. Ці ознаки ловий декоративний елемент інтер'єру. є необхідними і достатніми для досягнення технічОзнака радіального розміщення світлових поного результату. При використанні пристрою з кокажчиків у пристрої відносно геометричного центру льородинамічною індикацією значень поточного світлопровідних елементів є підлеглою задачі часу досягається технічний результат, який полястворення годинникового пристрою аналогового гає в забезпеченні пристрою додаткової функції типу з циферблатом, принаймні, із двома світлоіндикації поточних значень часу за допомогою свівими покажчиками. Загальна кількість світлових тлопровідних покажчиків, з одночасним представпокажчиків у пристрої визначається його габариленням кольородинамічної візуальної інформації, тами і від дискретності зміни положення хвилиннощо розширяє галузі використання пристрою. го і годинного світлових покажчиків. Наприклад, Між сукупністю істотних ознак винаходу і техпри дискретності зміни положення хвилинних світнічним результатом, що досягається, мається прилових покажчиків через кожні 5 хвилин кількість чинно-наслідковий зв'язок, що визначає рівень хвилинних і годинних покажчиків складає по 12 винаходу. штук в кожній множині, оптично погоджених із Найбільш важливими істотними ознаками придвома групами світлодіодів по 12 штук в кожній строю є: групі. Для такої кількості світлових покажчиків пе- виконання світлопровідних елементів у виреключення кожного годинного покажчика здійсгляді фігур топологічно конформних колу; нюється через кожну годину. Якщо використовува- використання в якості покажчики значень поти по 24 хвилинних і годинних світлових точного часу, принаймні, двох рахункових множин покажчиків, то в пристрої з'являється можливість світлопровідних покажчиків, які виконують у припоказувати проміжні значення годинного світловострої функції хвилинних і годинних стрілок; го покажчика через кожні 30 хвилин, а переклю- взаємне розміщення світлопровідних покажчення хвилинного світлового покажчика - через чиків між широкими поверхнями світлопровідних кожні 2,5 хвилини. В електронний блок програмноелементів і взаємне розташування самих світлого управління пристрою додатково введений додапровідних покажчиків один відносно другого; тковий електронний блок формування-відліку еле- оптичне узгодження торців світлопровідних ктричних імпульсів, який має електричний зв'язок і покажчиків з наборами світлодіодів підсвічування. з наявним електронним блоком програмного Доказова база істотних відмінностей. управління "включення - вимиканням" відповідних світлодіодів торцевого підсвічування. Цей блок 7 89258 8 призначений для послідовного переключення знавідбиваючою світло інформацією, яка розміщена у чень "хвилин - годин" світлових покажчиків у часі. зоні його широкої поверхні вільною від вказаних Ознаки просторового розташування коротких світлопровідних покажчиків. світлових покажчиків над подовженими із повітряСукупність приведених відмітних ознак призними проміжками між їх суміжними поверхнями начена для розширення функцій пристрою, що призначені для забезпечення їхньої світлової ізозаявляється. Наприклад, уведення додаткового ляції один від одного. У противному випадку світсвітлового покажчика значень «секунда» в прилові випромінювання з оптичного середовища стрій, постачений наскрізним отвором така задача "нижніх" покажчиків буде вільно проникати усеревирішується більш складним способом, ніж у варідину середовища "верхніх" покажчиків і навпаки, анті, який запропонований в пункті 3 формули. Так будуть адитивно змішуватися між собою у вигляді як у наведеному варіанті конструкції пристрою паразитного освітлення. відсутній наскрізний отвір у центрі світлопровідних З вище розглянутого випливає, що приведені елементів, то використання додаткового світлоознаки пристрою, що заявляється, є істотними, між провідного елементу дає можливість в його ними і досягнутими технічними результатами, ісцентральній зоні розмістити додаткову інформанують причинно-наслідкові зв'язки, які характерицію, яка не буде візуально заважати світловим зують пристрій як винахід. Усі зазначені відмітні покажчикам. ознаки логічно зв'язані між собою і не дозволяють, Таким чином, відмітні ознаки, є необхідними і без утрати кінцевого результату, зробити вичледостатніми для досягнення поставленої перед новування кожного з них з цієї сукупності. Таким пристроєм технічної задачі. чином, відмітні ознаки, заявленого винаходу, є Світлопровідні покажчики поточного часу винеобхідними і достатніми для досягнення поставконані у вигляді двох рахункових множин світлоленої перед пристроєм технічної задачі. провідних стрижнів будь-якого поперечного переНаступні відмітні ознаки пристрою, що заявлярізу, у яких відношення довжини L до їх ється, є додатковими і конкретизують конструктивмаксимального поперечного перерізу S, обрано не ні виконання пристрою. перевищуючим значення 1:40. Так світлопровідні покажчики кожного з двох Використання в якості світлопровідних покажрахункових множин, сформовані на поверхнях чиків поточного часу світлопровідних стрижнів засвітлопровідних елементів радіально і упорядкобезпечує цим елементам виконання функцій хвивано відносно наскрізного отвору, виконаного в линних та годинних стрілок. За рахунок світлової геометричному центрі зазначених світлопровідних провідності, яка виникає усередині світлопровіделементів, а додаткові набори світлодіодів, з якиних стрижнів, світлові промені від світлодіодів цілми зазначені дифузно-відбиваючи покажчики опком заповнюють їхній об'єм, а завдяки, наприклад, тично погоджені, розміщені усередині зазначеного шліфуванню їхніх поверхонь забезпечується висоотвору. кий рівень їхньої освітленості за рахунок дифузійВиконання у геометричному центрі світлопроних відбивань на цій поверхні. У залежності від відних елементів наскрізного отвору підлегле заплощі поперечного перерізу зазначених стрижнів дачі створення годинникового циферблату. В цьоїх торцеве підсвічування може здійснюватися як му отворі забезпечується можливість, по перше, одним світлодіодом так і двома або трьома RGB розмістити в його середині електричні плати, на світлодіодами. В останньому варіанті можливо в яких і розміщені два набори світлодіодів, які незакожному зі світлових покажчиків реалізувати колежно підсвічують торцеві поверхні хвилинних і льородинамічний режим їхньої освітленості у годинних світлових покажчиків. По друге, у зазнавсьому видимому спектрі за рахунок адитивного ченому наскрізному отворі встановлюється електдодавання світлових випромінювань. Значення ронний блок програмного управління роботою співвідношення значень довжини L стрижнів до їх пристрою. По третє, наскрізний отвір будь-якої максимального поперечного перерізу S, обраного опуклої форми має геометричний центр, щодо не перевищуючим значення 1:40 продиктовано якого дві рахункові множини світлових покажчиків експонентним законом загасання інтенсивності розміщуються радіально і упорядковано. Цей варідифузно-відбитих променів і визначено експериант дозволяє реалізувати конструкцію пристрою ментально. малого габариту за рахунок компактного розміТаким чином, зазначена сукупність відмітних щення електронного блоку програмного управлінознак, приведена в п. 2 має причинно-наслідковий ня, світлодіодів торцевого підсвічування, як самих зв'язок з поставленою технічною задачею. світлопровідних елементів, так і дифузноПо п. 5 формули винаходу пристрій, що заяввідбиваючих покажчиків. ляється, відрізняється тим, що дві рахункові мноТаким чином, відмітні ознаки, приведені в пунжини світлопровідних покажчиків поточного часу кті 2 формули винаходу, є необхідними і достатнівиконані безпосередньо на широких поверхнях ми для досягнення поставленої перед пристроєм світлопровідних елементів у вигляді фігур, що дитехнічної задачі. фузно-відбивають світло, із гравірованими не заПо пункту 3 формули винаходу пристрій, що мкненими контурами навколо них, при цьому глизаявляється, відрізняється тим, що додаткові набина гравіювання обрана не перевищуючої бори світлодіодів, оптично погоджені з світлопрополовини значення товщини світлопровідних елевідними покажчиками поточного часу розміщені на ментів, а оптичне узгодження зазначених дифузутворюючої торцевої поверхні світлопровідних но-відбиваючих фігур зі світлодіодами здійснено у елементів при цьому пристрій постачений додатвільних від гравірованого контуру торцевих зонах ковим світлопровідним елементом із дифузнонаскрізного отвору в світлопровідних елементах. 9 89258 10 Сукупність відмітних ознак, приведених у п. 5 на Фіг.11-12 - загальний вид варіанту конструвизначає найбільш просту конструкцію пристрою, кції пристрою. що заявляється, у якому функції хвилинних і гоПозиції елементів конструкції пристрою, що динних світлових покажчиків грають, наприклад, заявляється, представлені в ілюстраційному машліфовані зони поверхні світлопровідних елементеріалі, означають: тів, розташовані у середині гравірованих не запоз. 1, 2 - світлопровідні елементи; мкнутих контурів. Наприклад, зазначені фігури поз. 3, 4 - світлові покажчики; могуть мати форми шліфованих секторів або трипоз. 5 - цифри, знаки значень поточного часу , кутників. Контур гравірованих, дифузнощо дифузно-відбивають світло; відбиваючих зон на глибину, що не перевищує поз. 6 - декоративна заглушка; половини значення товщини світлопровідних елепоз. 7, 8 - світлодіоди торцевого підсвічування, ментів, забезпечують світлову ізоляцію цих зон від що дифузно-відбивають світло покажчиків; світлопровідних елементів, на яких зазначені зони поз. 9, 10 - світлодіоди торцевого підсвічуванрозміщені. Обмеження значення глибини фрезерня світлопровідних елементів пристрою; ного гравіювання отримані експериментальним поз. 11 - електрична плата блоку світлодіодношляхом. Так як гравірований контур навколо шліго підсвічування; фованої зони світлового покажчика не замкнений з поз. 12 - електронний блок програмного боку наскрізного отвору в світлопровідних елеменуправління з блоком формування і відліку тимчатах, то світло від світлодіода вільно проходить у сових імпульсів; середину цієї зони, дифузно відбивається від шліпоз. 13 - тло, що дифузно-відбиває світло; фованої поверхні, а гравірований контур навколо поз. 14 - корпус пристрою; зони перешкоджає проникненню світла у середину поз. 15 - світло ізолюючи прокладки; світлопровідного елементу, на якому зазначений поз. 16 - гравірований контур; покажчик виконаний. поз. 17 - наскрізний отвір у світлопровідних Таким чином, зазначена сукупність відмітних елементах; ознак, приведена в п. 5 має причинно-наслідковий поз. 18, 19 - світлові промені; зв'язок з поставленою технічною задачею. поз. 20 - дифузно-відбиваючий (шліфований) По п.6 формули винаходу пристрій, що заявшар; ляється, відрізняється тим, що на поверхню кожної поз. 21 - плівка, що дифузно-розсіює світло; дифузно-відбиваючої фігури світлопровідного попоз. 22 - зони світлового відображення дифузкажчика поточного часу з двох рахункових множин, но-відбиваючих значень "секунд"; обмежених гравірованими не замкненими контупоз. 23 - додаткові світлові покажчики; рами, на широких поверхнях двох світлопровідних поз. 24 - додаткова інформація, яка дифузно елементів, наклеєна плівка, що дифузно-розсіює відбиває світло; світлові промені, при цьому форма плівки обрана поз. 25 - додатковий світлопровідний елемент. подібною кожній із зазначених дифузноФронтальний вигляд пристрою з кольородивідбиваючих фігур. намічною індикацією поточного часу, представлеСукупність приведених відмітних ознак призний на Фіг.1, складається з двох світлопровідних начена для зниження собівартості і спрощення елементів 1 і 2, наприклад, виконаних у вигляді конструкції, тому що використання спеціальних двох дисків з оптично прозорого акрилового скла. плівок, що дифузно-розсіюють світло, дозволяють Між зазначеними суміжними поверхнями світловідмовитися від піскоструминного шліфування зон провідних елементів 1 і 2 радіально розміщені дві поверхонь світлопровідних елементів. Такі плівки рахункові множини світлових покажчиків 3 і 4. Кільзабезпечують оптимальне висвітлення світлових кість покажчиків 3, 4 вибирається у залежності від покажчиків пристрою за рахунок того, що у середіаметра світлопровідних елементів 1, 2 і технічнодині клейового шару зазначеної плівки виникає го завдання. Так пристрій, представлений на Фіг.1, оптичний контакт, в якому порушується принцип складається з 12 штук коротких світлових покажсвітлової провідності. За рахунок оптичного контачиків З для індикації значень "годин" і 12 штук довкту через нього частина світлових променів попагих покажчиків 4 для значень "хвилин". Таке викодає у середину плівки й у її тонкому шарі розсіюнання світлопровідних покажчиків 3 і 4 призначено ється в простір, забезпечуючи освітленість для збереження наступності конструкції цифербсвітлового покажчика. лата годинника аналогового типу. На поверхні Таким чином, зазначена сукупність відмітних верхнього світлопровідного елементу 1 нанесені ознак, приведена в п. 6 має причинно-наслідковий цифрові знаки 5, які дифузно-відбивають світло і зв'язок з поставленою технічною задачею. вказують значення поточного часу. Наскрізний Сутність винаходу пояснюється ілюстраційним отвір у світлопровідних елементах 1 і 2 на Фіг.1 не матеріалом, на яких зображено: показано, тому що він закритий верхньою та нижна Фіг.1 - загальний вигляд пристрою (фронньою декоративними заглушками 6. На поверхні тальний вигляд); верхньої заглушки 6 можливе розміщення світлона Фіг.2 і 5 - поперечні перерізи пристрою; вої або непрозорої додаткової інформації (літери на Фіг.4 і 5 - варіанти виконання пристрою; АВ). Поперечні перерізи пристрою, у залежності на Фіг.6-9 - ілюстрація принципів роботи світвід типу світлопровідних покажчиків, представлені лопровідних покажчиків; на Фіг.2 і 3. Так пристрій, представлений на Фіг.2, на Фіг.10 - загальний вигляд пристрою (фронпостачений двома рахунковими множинами світтальний вигляд) зі світловим відображенням зналових покажчиків 3 і 4, виконаних у вигляді світлочень "секунд"; провідних стрижнів з акрилового скла. Торцеві 11 89258 12 поверхні покажчиків 3 і 4, що примикають до на2 у виді двох рахункових множин фігур, постаческрізного вирізу під заглушками 6, оптично погоних гравірованими контурами 16. Для зручності джені зі світлодіодами 7 і 8. Самі ж торцеві поверрозгляду покажчики 3 і 4 з контурами 16 рознесені хні світлопровідних елементів 1 і 2 оптично в просторі. Гравіровані контури 16 на поверхнях погоджені зі світлодіодами 9 і 10. світлодіоди 7-10 світлопровідних елементів 1, 2 виконані не заупорядкованим чином розміщені на поверхні елекмкнутим з боку наскрізного отвору 17 з радіусом R тричної плати 11, якій може бути надана циліндриі поглиблені в тіло світлопровідних елементів 1, 2 чна форма. Для цих цілей використовується фольна глибину d, не перевищуючої половини їхньої говий склотекстоліт товщиною 1-1,5мм. Оптична товщини. Вільні від гравірування торцеві поверхні ізоляція світлопровідних елементів 1, 2, і світлосвітлових покажчиків 3 (4) оптично погоджені зі провідних покажчиків 3, 4 здійснюється за рахунок світлодіодами 7, 8 торцевого підсвічування. формування між їхніми суміжними поверхнями Гравіровані контури 16 є оптичними ізолятоповітряних проміжків. Усередині наскрізного вирізу рами, які перешкоджають проникненню світлових у світлопровідних елементах 1, 2 розміщений елепроменів 18 у середину світлопровідного елеменктронний блок 12 програмного управління прита 1 (2), як це показано на Фіг.7. Оптичний ефект строєм. Укорочені світлові покажчики-стрижні 3 "світлової ізоляції" визначається тим, що на бічних розташовуються під внутрішньою широкою поверповерхнях контурів 16 світлові промені 18 відбихнею світлопровідного елементу 1, а довгі покажвають у простір дифузійним образом у виді прочики 4 - над внутрішньою поверхнею світлопровідменів 19, показаних стрілками, і не пропускають ного елементу 2. Нижня поверхня промені 18 далі у середину світлопровідного елесвітлопровідного елементу 2 постачена дифузномента 1 (2). Так як поверхня 20 світлового покажвідбиваючим шаром 13, наприклад, ця поверхня чика 3 або 4 в середині контуру 16 виконується виконана шліфованою, що забезпечує пристрою шліфованою, то усі світлові промені 18, які відбифонове висвітлення. Корпус 14 фіксує всі елеменваються дзеркально від нижньої полірованої повети пристрою по периметру. рхні світлопровідного елементу 1 (2), попадають На Фіг.3 показаний перетин пристрою, у якому на поверхню 20 і відбивають від неї дифузійним світлопровідні покажчики 3 і 4 виконані безпосереобразом, як це представлено на Фіг.8 і 9 (поперечдньо в самих світлопровідних елементах 1 і 2. Таний переріз світлопровідних елементів 1 (2) прика можливість здійснюється за допомогою фрезеведений по контуру 16). рного гравіювання контурів на поверхнях Як показала практика виготовлення пристроїв, акрилового скла світлопровідних елементів 1 і 2, які заявляються, значення глибини гравіювання, що представлені на Фіг.3 у вигляді стовщених сізапропонована у формулі винаходу, є достатньою рих ліній. Гравіювання здійснюється на глибину d, для забезпечення світлової ізоляції світлопровідщо не перевищує половини значення товщини них елементів 1, 2 від світлових покажчиків 3, 4. У світлопровідних елементів 1 і 2. Більш конкретно деяких варіантах виконання пристроїв замість фрагменти пристрою з двома типами світлових шліфованих поверхонь на світлових покажчиках 3 і покажчиків 3 і 4 розглянуті на Фіг.4 і 5. Так на Фіг.4 4 можливе використання спеціальних плівок 21, показаний перетин пристрою зі світловими покажщо розсіють світло, як показано на Фіг.9. Зазначені чиками 3 і 4 у вигляді стрижнів, виконаних з акриплівки імітують шліфовану поверхню і дозволяють лового світлопровідного скла, а варіант і з гравіровідмовитися від піскоструминного шліфування ваними світловими покажчиками 3 і 4 показаний на акрилового скла. Фіг.5. У пристрої світлова ізоляція світлодіодів 7Можливий варіант виконання пристрою, пред10 один від другого, а також усіх поверхонь світлоставлений на Фіг.10 та 11, постаченого додаткопровідних елементів 1-4 один від другого, які розвою рахунковою множиною світлових покажчиків ташовані у безпосередній близькості до світлодіо22, що призначені для індикації поточних значень дів, здійснюється не прозорими прокладками 15, "секунда". Наприклад, ці світлові покажчики могуть виконаних, наприклад, з листового картону або бути виконаними у вигляді рахункової множини пластику чорного кольору. При цьому прокладки шліфованих зон 22, які розміщені по колу і оптично 15, установлені між світлопровідними елементами погоджені з набором світлодіодів 23, електрично 1-4 крім світлової ізоляції, забезпечують у пристрої зв'язаних з електронним блоком програмного появу гарантованого повітряного зазору h між їхуправління. В центрі пристрою розташована доданіми суміжними поверхнями, який також забезпеткова інформація 24. В цьому варіанті виконання чує оптичну ізоляцію усіх елементів 1-4. Так як пристрою торцеве підсвічування світлових покажсвітлопровідні елементи 1 і 2 оптично погоджені зі чиків 3 і 4 здійснюється світлодіодами 7 і 8, які світлодіодами 9, 10, то при їхньому включенні в також встановлені по колу світлопровідних елемепристрої реалізується візуальне представлення нтів 1, 2 і додаткового світлопровідного елементу дифузно-відбиваючих цифр або знаків 5 і висвіт25 зовні. Поперечний переріз цього варіанту конслення дифузно-відбиваючого тла 13. При поперетрукції представлений Фіг.12. Роботу пристрою, менному включенні світлодіодів 7, 8 світлові покащо заявляється, розглянемо з використанням Фіжчики 3, 4 світяться і поперемінно змінюють свої гур 1-3 і 8, 9. При включенні блоку програмного просторові положення щодо цифрових знаків 5. управління 12 в електричну мережу з напругою Світлові покажчики - стрижні 3, 4 дифузно відби220В в пристрої з кольородинамічною індикацією вають світло за рахунок шліфування їхніх поверпоточного часу вмикаються світлодіоди 7-10, з хонь, які звернені у бік спостерігача. яких світло діоди 9 по програмі здійснюють кольоНа Фіг.6 світлові покажчики 3 і 4 виконані на родинамічне підсвічування цифрової і знакової широких поверхнях світлопровідних елементів 1 і інформації 5 на поверхні світлопровідного елемен 13 89258 14 ту 1. Світлодіоди 10, також по записаній у мікроппройшло 5 хвилин поточного часу, електронний роцесор програмі, динамічно висвітлюють дифузблок програмного управління 12 робить переклюно відбиваюче тло 13, а світлодіоди 7 та 8 - підсвічення наступного по рахунку світлодіода 7 із групи чують світлові покажчики 3 та 4 за допомогою і висвітлює наступний світловий покажчик 4 знаелектронного блоку формування-відліку імпульсів чень "хвилин" поточного часу. По витіканню 60 через блок програмного управління 12. Установка хвилин поточного часу робиться переключення реального часу робиться за допомогою регулюнаступного світлового покажчика 3 значень "говань параметрів блоку відліку-формування імпудин". льсів, після чого відповідні світлові покажчики 3 Випуск пристроїв із кольородинамічною індихвилин і 4 годин починають світитися. Наприклад, кацією поточного часу освоєне в м. Харкові на підсвітлові покажчики 3 світяться червоним світлом, а приємстві ТОВ "КОЛЬОДИНАМІКА". покажчики 4 - синім. Після того, як, наприклад, 15 89258 16 17 Комп’ютерна верстка О. Гапоненко 89258 Підписне 18 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
