C04B 37/02 — з металевими виробами

Номер патенту: 72197

Опубліковано: 10.08.2012

Автори: Єрмолаєв Геннадій Володимирович, Лабарткава Олександр Володимирович, Костін Олександр Михайлович, Лабарткава Андрій Володимирович, Бугаєнко Борис Васильович, Квасницький Віктор Вячеславович, Квасницький Вячеслав Федорович

МПК: B23K 35/30, C04B 37/02, B23K 1/00 ...

Мітки: металом, спосіб, паяння, оксидної, кераміки

Формула / Реферат:

1. Спосіб паяння оксидної кераміки з металом, що включає регламентоване за швидкістю нагрівання з'єднання, який містить композицію припою на мідній основі та прошарок активного металу, що контактує з керамікою, який відрізняється тим, що паяння здійснюють під незмінним тиском, у вакуумних печах з використанням радіаційного нагрівання та наступного ступінчатого охолодження, з витримкою на кожному ступені.2. Спосіб за п. 1, який...

Номер патенту: 67071

Опубліковано: 25.01.2012

Автори: Квасницький Віктор Вячеславович, Костін Олександр Михайлович, Лабарткава Олександр Володимирович, Бугаєнко Борис Васильович, Квасницький Вячеслав Федорович

МПК: C04B 37/02, B23K 1/00, B23K 35/30 ...

Мітки: паяння, спосіб, металокерамічних, вузлів

Формула / Реферат:

Спосіб паяння металокерамічних вузлів, що містить композицію припою на мідній основі та прошарок активного металу, який контактує з керамікою, що включає регламентоване за швидкістю нагрівання з'єднання, який відрізняється тим, що паяння здійснюють під незмінним тиском у вакуумних печах з використанням радіаційного нагрівання в пристроях з незмінним стисканням вузлів.

Номер патенту: 93759

Опубліковано: 10.03.2011

Автори: Коляда Олександр Степанович, Постригань Валерій Миколайович

МПК: E04C 2/04, C04B 35/71, C04B 37/02 ...

Мітки: виготовлені, керамічні, стінові, основі, панелі, керамічний, блок

Формула / Реферат:

1. Керамічний блок, що містить рівні та рифлені лицьові грані для утворення зовнішньої поверхні стіни, бокові грані з виступами і поглибленнями для з'єднання з суміжними блоками і основи, та виконаний з перемінною щільністю та порожнистістю в перерізі, який відрізняється тим, що він виконаний висотою 0,5-4,0 м, при цьому поперечний переріз керамічного блока виконаний у вигляді трапеції з основами відповідно до залежності:0 < б <...

Номер патенту: 75842

Опубліковано: 15.05.2006

Автори: Мартиненко Валерій Владленович, Рабінков Леонід Генадійович, Нікічанов Вячеслав Володимирович, Шакшуєва Інна Сергіївна, Криворучко Павло Петрович

МПК: B23K 35/22, C04B 41/88, C04B 37/02 ...

Мітки: металізації, кераміки, високочистої, паста, корундової

Формула / Реферат:

Паста для металізації високочистої корундової кераміки, яка містить Мо, Μn, каолін, СаО, ТiO2, яка відрізняється тим, що додатково містить екзотермічну суміш Fе2O3 з Al у співвідношенні від 1:0,8 до 1:1 при наступному співвідношенні компонентів, мас. %: Мо 53,0-62,0 Мn 15,0-18,0 каолін 1,0-1,5 СаО ...

Номер патенту: 74010

Опубліковано: 17.10.2005

Автори: Хьюз Пітер Раймонд, Гріффін Найджел Денніс

МПК: B22F 7/06, C04B 35/52, B23B 27/14 ...

Мітки: різальний, полікристалічний, елемент

Формула / Реферат:

1. Полікристалічний алмазний різальний елемент, який включає основну частину з надтвердого полікристалічного матеріалу, що містить велику кількість зв'язаних алмазних кристалів, сформованих як одне ціле із металовмісною основою, велику кількість міжвузлових ділянок серед алмазних кристалів і матеріал, що каталізує зв’язування, причому основна частина має об'ємну щільність алмазу щонайменше 90 % і різальну поверхню, де перша міжвузлова ділянка...

Номер патенту: 74009

Опубліковано: 17.10.2005

Автори: Гріффін Найджел Денніс, Хьюз Пітер Раймонд

МПК: B22F 7/06, C04B 35/52, B23B 27/14 ...

Мітки: алмазний, елемент, полікристалічний

Формула / Реферат:

1. Полікристалічний алмазний елемент, який містить основну частину зв'язаних алмазних кристалів, приєднаних до основи з менш твердого матеріалу, робочу поверхню на основній частині, де перший об'єм основної частини, віддаленої від робочої поверхні, містить матеріал, що каталізує зв’язування, а другий об'єм основної частини, що прилягає до робочої поверхні, є в основному вільним від матеріалу, що каталізує зв’язування, кількість матеріалу, що...

Номер патенту: 71623

Опубліковано: 15.12.2004

Автори: Нікічанов Вячеслав Володимирович, Криворучко Павло Петрович, Мартиненко Валерій Владленович, Рабінков Леонід Генадійович

МПК: C04B 37/00, B23K 3/00, C04B 37/02 ...

Мітки: виробів, паяння, керамічний, припій, вогнетривких

Формула / Реферат:

1. Керамічний припій для паяння вогнетривких виробів, що містить BaO, В2О3, ZrO2 та Li2SiO3, який відрізняється тим, що він додатково (понад 100 мас. %) містить тверду евтектичну суміш, яка складається з СаО, Аl2О3 і SiO2 при такому співвідношенні компонентів, мас. %: ВаО 25-30 В2О3 50-55 ZrO2 10-12 Li2SiO3 ...

Номер патенту: 48461

Опубліковано: 15.08.2002

Автори: Корнієнко Зоя Іванівна, Рубан Вячеслав Олександрович, Микитюк Віталій Іванович

МПК: C04B 41/88, C04B 37/02

Мітки: алундової, кераміки, металізації, спосіб

Формула / Реферат:

Спосіб металізації алундової кераміки, що включає попереднє відпалення кераміки у відновлювальному середовищі, нанесення металізуючого шару пасти, впалення металізуючого шару в кераміку, який відрізняється тим, що перед нанесенням металізуючого шару пасти алундову кераміку попередньо термообробляють в дрібнодисперсному порошку оксиду кобальту (ІІІ) при температурі 1100-1130°С  протягом 20-30 годин, після чого кераміку металізують стандартним...

Номер патенту: 48658

Опубліковано: 15.08.2002

Автори: Рубан Вячеслав Олександрович, Микитюк Віталій Іванович

МПК: C04B 37/02, C04B 41/88

Мітки: алундової, кераміки, металізації, спосіб

Формула / Реферат:

Спосіб металізації алундової кераміки, що включає попереднє випалювання алундової кераміки у відновлювальному середовищі, нанесення шару металізуючої пасти, впалювання металізуючого шару в кераміку, який відрізняється тим, що перед нанесенням шару металізуючої пасти алундову кераміку попередньо термообробляють у дрібнодисперсному порошку оксиду марганцю Мn3O4 при температурі 1070-1100°С  протягом 15-20 годин, після чого кераміку металізують...

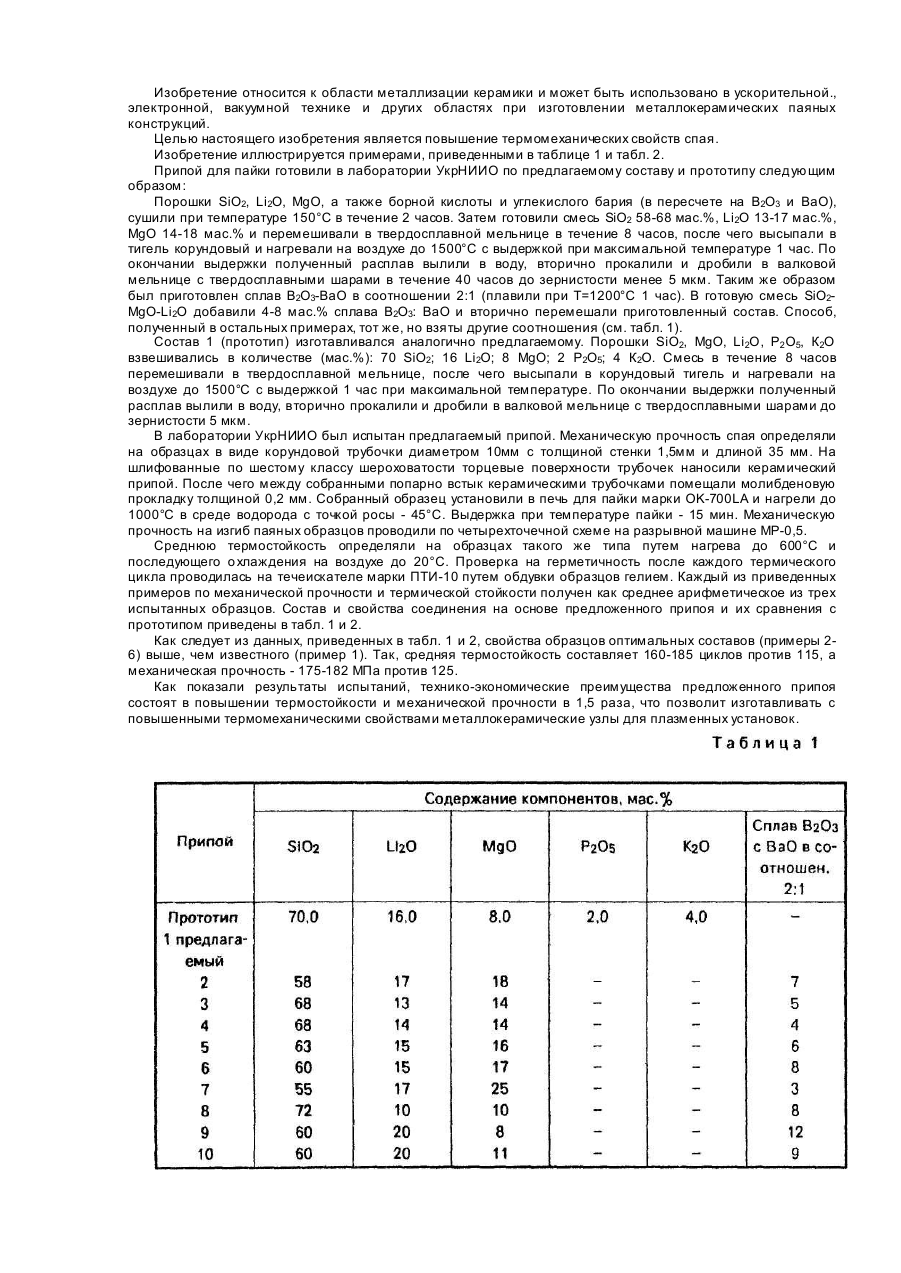

Номер патенту: 19249

Опубліковано: 25.12.1997

Автори: Рабінков Леонід Генадійович, Авдеєва Наталія Василівна, Шакшуєва Інна Сергіївна

МПК: B23K 35/34, C04B 37/02

Мітки: керамічний, припій

Формула / Реферат:

Керамический припой для пайки молибдена с керамикой, включающей SiO2, Li2O, MgO и кристаллизационную добавку, отличающийся тем, что в качестве кристаллизационной добавки он содержит сплав В2О3 с ВаО в соотношении 2:1 при следующем соотношении компонентов, мас.%:
