F16H 21/52 — для взаємного перетворення обертального руху і коливального руху
Шарнірний механізм для перетворення постійного обертального руху на обертальний з вистоєм
Номер патенту: 115677
Опубліковано: 25.04.2017
Автори: Панасюк Ігор Васильович, Залюбовський Марк Геннадійович
МПК: F16H 29/00, F16H 21/52
Мітки: механізм, перетворення, обертального, вистоєм, шарнірний, руху, обертальний, постійного
Формула / Реферат:
1. Шарнірний механізм для перетворення постійного обертального руху на обертальний з вистоєм, який містить кривошипно-коромисловий механізм, що складається з шатуна, кінематично з'єднаного з кривошипом та коромислом, який відрізняється тим, що додатково оснащений напрямною, повзуном, встановленим на напрямній з можливістю зворотно-поступального переміщення, муфтою вільного ходу, що включає ролики, ведучу обойму, закріплену на коромислі, та...

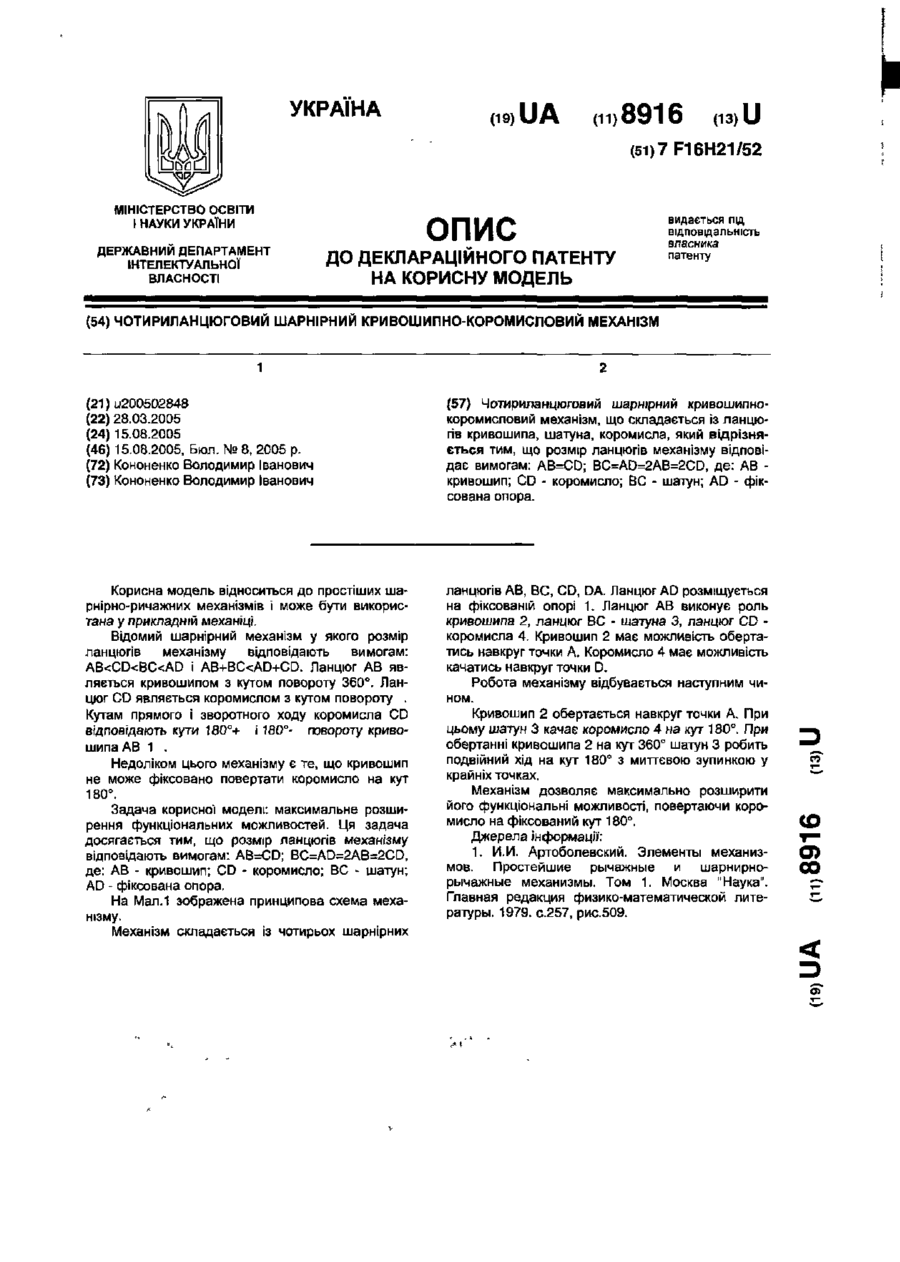

Чотириланцюговий шарнірний кривошипно-коромисловий механізм
Номер патенту: 8916
Опубліковано: 15.08.2005
Автор: Кононенко Володимир Іванович
МПК: F16H 21/52
Мітки: шарнірний, чотириланцюговий, механізм, кривошипно-коромисловий
Формула / Реферат:
Чотириланцюговий шарнірний кривошипно-коромисловий механізм, що складається із ланцюгів кривошипа, шатуна, коромисла, який відрізняється тим, що розмір ланцюгів механізму відповідає вимогам: АВ=CD; ВС=AD=2АВ=2CD, де: АВ - кривошип; CD - коромисло; ВС - шатун; AD - фіксована опора.
