G01L 11/02 — оптичними засобами

Номер патенту: 119363

Опубліковано: 25.09.2017

Автори: Кошовий Микола Дмитрович, Костенко Олена Михайлівна, Дергачов Володимир Андрійович, Кошова Ірина Іванівна, Рожнова Тетяна Григорівна

МПК: G01L 11/02

Мітки: тиску, волоконно-оптичний, датчик

Формула / Реферат:

Волоконно-оптичний датчик тиску, що містить джерело оптичного випромінювання, чутливий елемент, який включає в собі призму повного внутрішнього відбиття, відбиваючу мембрану, виконану з п'єзоматеріалу прокладку з електричними контактами і розташовану між призмою повного внутрішнього відбиття і відбиваючою мембраною, приймач оптичного випромінювання, а також світловоди, що з'єднують джерело і приймач оптичного випромінювання, підключений до...

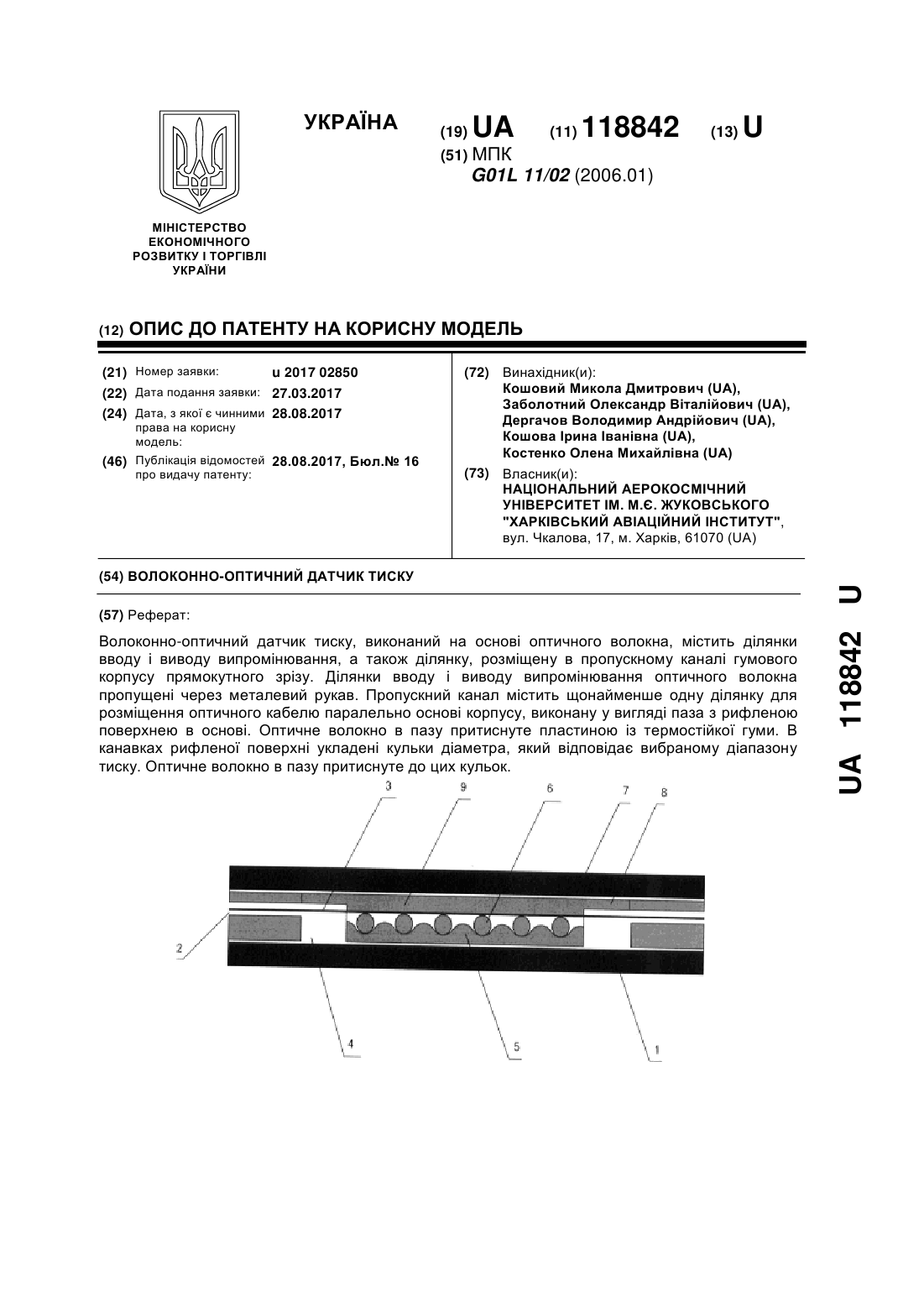

Номер патенту: 118842

Опубліковано: 28.08.2017

Автори: Дергачов Володимир Андрійович, Заболотний Олександр Віталійович, Кошовий Микола Дмитрович, Костенко Олена Михайлівна, Кошова Ірина Іванівна

МПК: G01L 11/02

Мітки: датчик, волоконно-оптичний, тиску

Формула / Реферат:

Волоконно-оптичний датчик тиску, виконаний на основі оптичного волокна, що містить ділянки вводу і виводу випромінювання, а також ділянку, розміщену в пропускному каналі гумового корпусу прямокутного зрізу, при цьому ділянки вводу і виводу випромінювання оптичного волокна пропущені через металевий рукав, а пропускний канал містить щонайменше одну ділянку для розміщення оптичного кабелю паралельно основі корпусу, виконану у вигляді паза з...

Номер патенту: 109930

Опубліковано: 12.09.2016

Автори: Сандлер Альберт Кирилович, Цюпко Юрій Михайлович

МПК: G02B 6/00, G01M 11/00, G01L 11/02 ...

Мітки: волоконно-оптичний, гідрофон, інваріантний

Формула / Реферат:

Волоконно-оптичний гідрофон, що складається з предметної і опорної волоконних котушок, блока джерела оптичного випромінювання, фотоприймального блока, оптичних розгалужувачів, підсилювача, фільтра високих частот, реєстратора, фільтра низьких частот, блока зворотного зв'язку, джерела струму, біметалевого циліндра, який відрізняється тим, що чутливий елемент гідрофона змонтовано на несучому металевому тросі з волоконним світловодом,...

Номер патенту: 102828

Опубліковано: 25.11.2015

Автори: Рожнова Вікторія Олександрівна, Чуйко Олексій Сергійович, Рожнова Тетяна Григорівна, Кошовий Микола Дмитрович

МПК: G01L 11/02, G01R 9/00, G01L 9/00 ...

Мітки: волоконно-оптичний, тиску, датчик

Формула / Реферат:

Волоконно-оптичний датчик тиску, який містить дев'ять світлодіодів, фотоприймач, чутливий елемент, десять світловодів, що пов'язані відповідно з дев'ятьма світлодіодами і фотоприймачем, який через аналого-цифровий перетворювач під'єднаний до мікроконтролера, що своїм входом підключений до датчика температури, першим виходом - до індикатора, а другим виходом - до драйвера світлодіодів, який з'єднаний з дев'ятьма світлодіодами, торці...

Номер патенту: 101771

Опубліковано: 25.09.2015

Автори: Рожнова Тетяна Григорівна, Чуйко Олексій Сергійович, Кошовий Микола Дмитрович, Ситник Вікторія Вікторівна, Рожнова Вікторія Олександрівна

МПК: G01L 11/02, G01L 23/00, G01L 9/08 ...

Мітки: датчик, волоконно-оптичний, тиску

Формула / Реферат:

Волоконно-оптичний датчик тиску, який містить дев'ять світлодіодів, фотоприймач, мембранний чутливий елемент, десять світловодів, що пов'язані відповідно з дев'ятьма світлодіодами і фотоприймачем, який через аналого-цифровий перетворювач з'єднаний з мікроконтролером, що своїм входом підключений до датчика температури, першим виходом - до індикатора, а другим виходом - до драйвера світлодіодів, який з'єднаний з дев'ятьма світлодіодами, торці...
