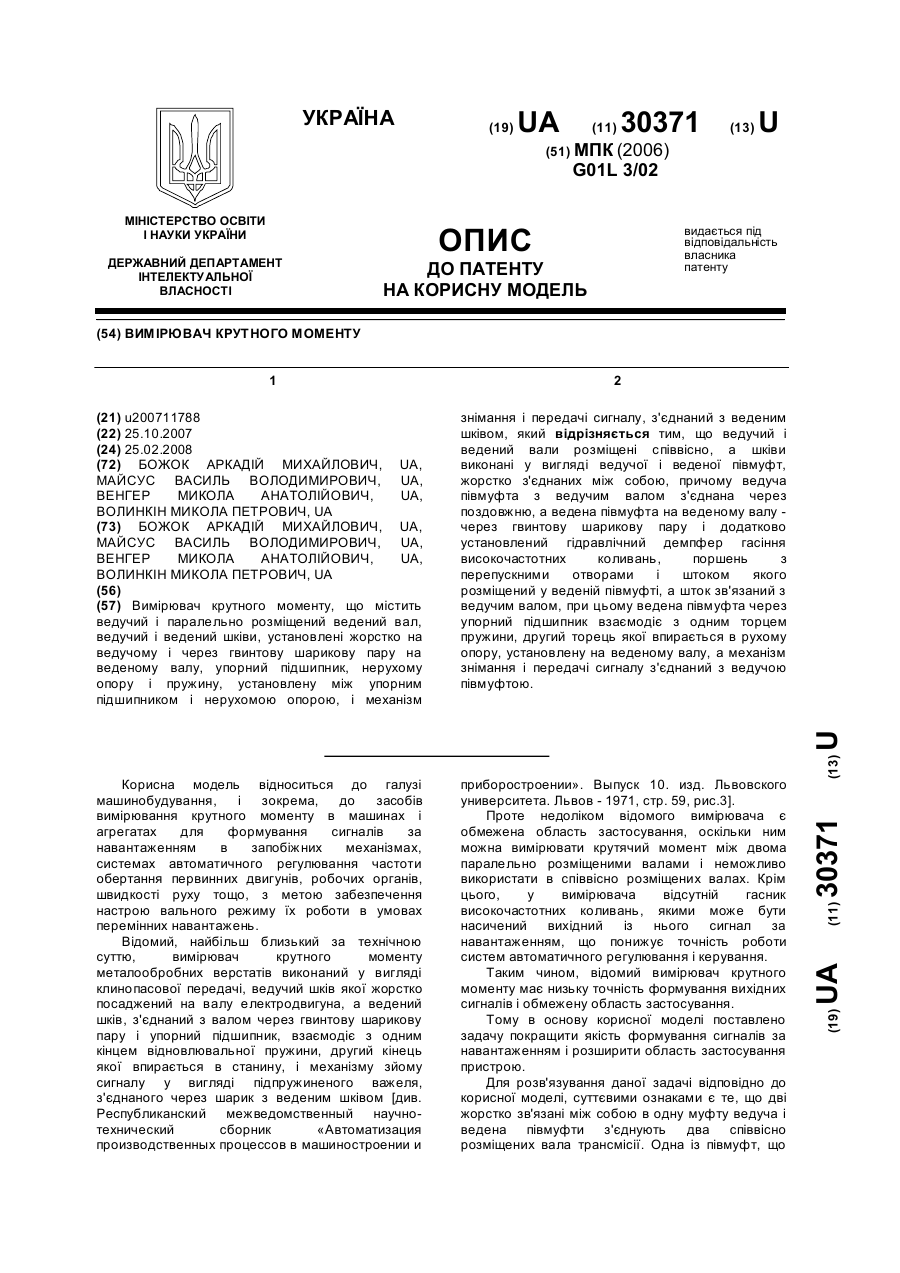

G01L 3/02 — крутильні трансмісійні динамометри

Номер патенту: 30371

Опубліковано: 25.02.2008

Автори: Божок Аркадій Михайлович, Майсус Василь Володимирович, Венгер Микола Анатолійович, Волинкін Микола Петрович

МПК: G01L 3/02

Мітки: моменту, крутного, вимірювач

Формула / Реферат:

Вимірювач крутного моменту, що містить ведучий і паралельно розміщений ведений вал, ведучий і ведений шківи, установлені жорстко на ведучому і через гвинтову шарикову пару на веденому валу, упорний підшипник, нерухому опору і пружину, установлену між упорним підшипником і нерухомою опорою, і механізм знімання і передачі сигналу, з'єднаний з веденим шківом, який відрізняється тим, що ведучий і ведений вали розміщені співвісно, а шківи виконані...

Номер патенту: 79434

Опубліковано: 25.06.2007

Автори: Маккель Еррі, Фівегер Мартін

МПК: G01L 3/02, G08C 17/00, G01L 3/10 ...

Мітки: вимірювання, навантажень, пристрій, деталях, обертових

Формула / Реферат:

1. Вимірювальний пристрій для реєстрації навантажень, зокрема крутного моменту, згинального моменту і осьового зусилля, на обертових деталях, таких як вали, шпинделі або цапфи, за допомогою якого вимірюють і безконтактно реєструють виникаючу під навантаженням зміну довжини за допомогою щонайменше одного закріпленого на деталі тензодатчика, причому для безконтактного підведення живлення до тензодатчика і безконтактної передачі даних вимірювань...

Номер патенту: 41001

Опубліковано: 15.01.2004

Автори: Сірик Віктор Федорович, Кузін Юрій Леонідович, Кожевников Анатолій Олександрович, Мартиненко Іван Іванович

МПК: E21B 45/00, G01L 3/02

Мітки: вимірювач, моменту, обертального

Формула / Реферат:

Вимірювач обертального моменту, який складається з корпусу, чутливого елемента, перехідників, пружини, штока, ущільнювальних манжет, годинникового механізму та записуючого пристрою, який відрізняється тим, що чутливий елемент виконано у вигляді багатозахідних гвинта та гайки з напрямком гвинтової лінії, що співпадає з напрямком обертального моменту, шток годинникового механізму має фланець з отворами, в яких розміщено стрижні, які жорстко...

Номер патенту: 41001

Опубліковано: 15.08.2001

Автори: Кузін Юрій Леонідович, Кожевников Анатолій Олександрович, Сірик Віктор Федорович, Мартиненко Іван Іванович

МПК: G01L 3/02, E21B 45/00

Мітки: обертового, вимірювач, моменту

Формула / Реферат:

Вимірювач обертального моменту, який складається з корпусу, чутливого елемента, перехідників, пружини, штока, ущільнювальних манжет, годинникового механізму та записуючого пристрою, який відрізняється тим, що чутливий елемент виконано у вигляді багатозахідних гвинта та гайки з напрямком гвинтової лінії, що співпадає з напрямком обертального моменту, шток годинникового механізму має фланець з отворами, в яких розміщено стрижні, які жорстко...

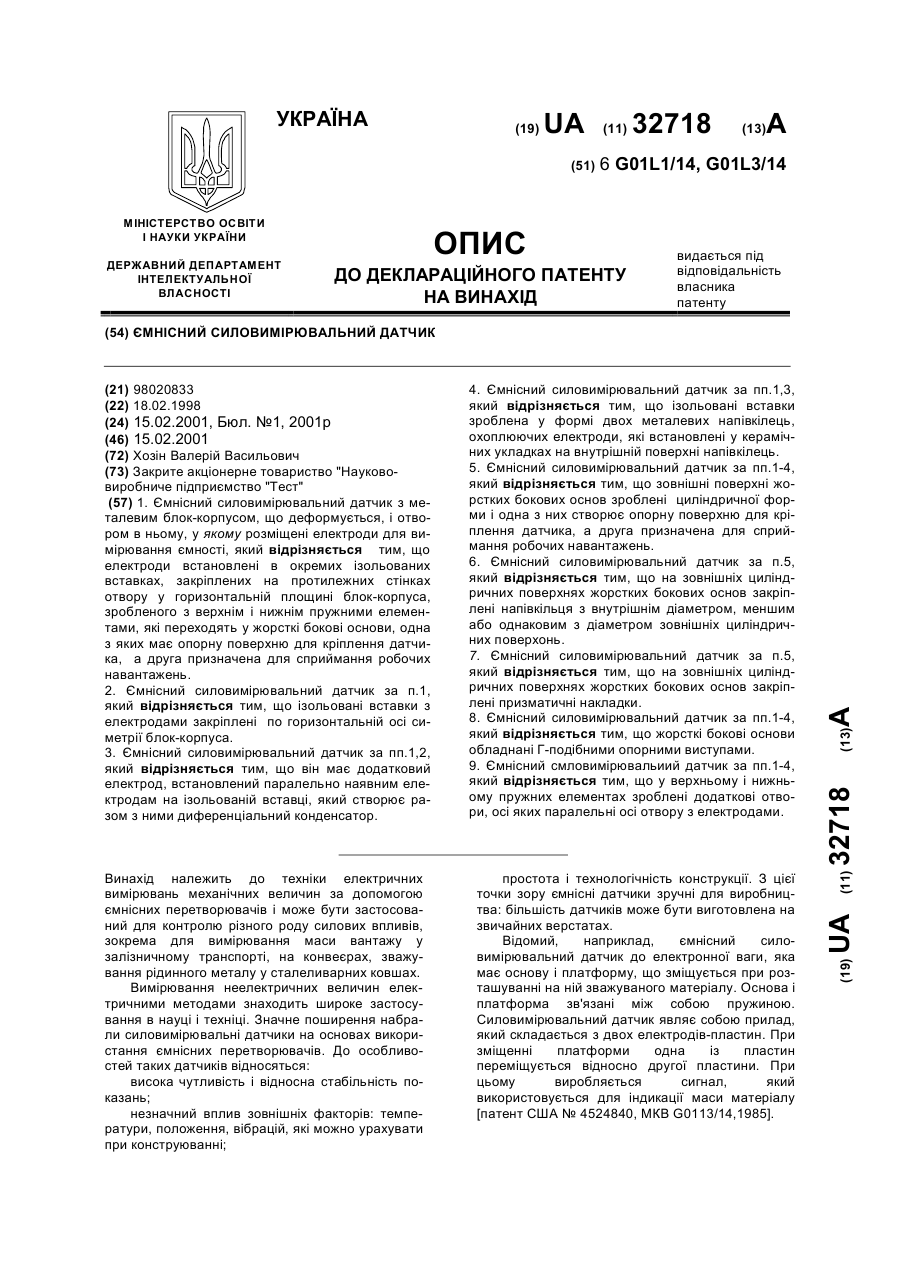

Номер патенту: 32718

Опубліковано: 15.02.2001

Автор: Хозін Валерій Васильович

МПК: G01L 1/14, G01L 3/02

Мітки: датчик, ємнісний, силовимірювальний

Формула / Реферат:

1. Ємнісний силовимірювальний датчик з металевим блок-корпусом, що деформується, і отвором в ньому, у якому розміщені електроди для вимірювання ємності, який відрізняється тим, що електроди встановлені в окремих ізольованих вставках, закріплених на протилежних стінках отвору у горизонтальній площині блок-корпуса, зробленого з верхнім і нижнім пружними елементами, які переходять у жорсткі бокові основи, одна з яких має опорну поверхню для...
