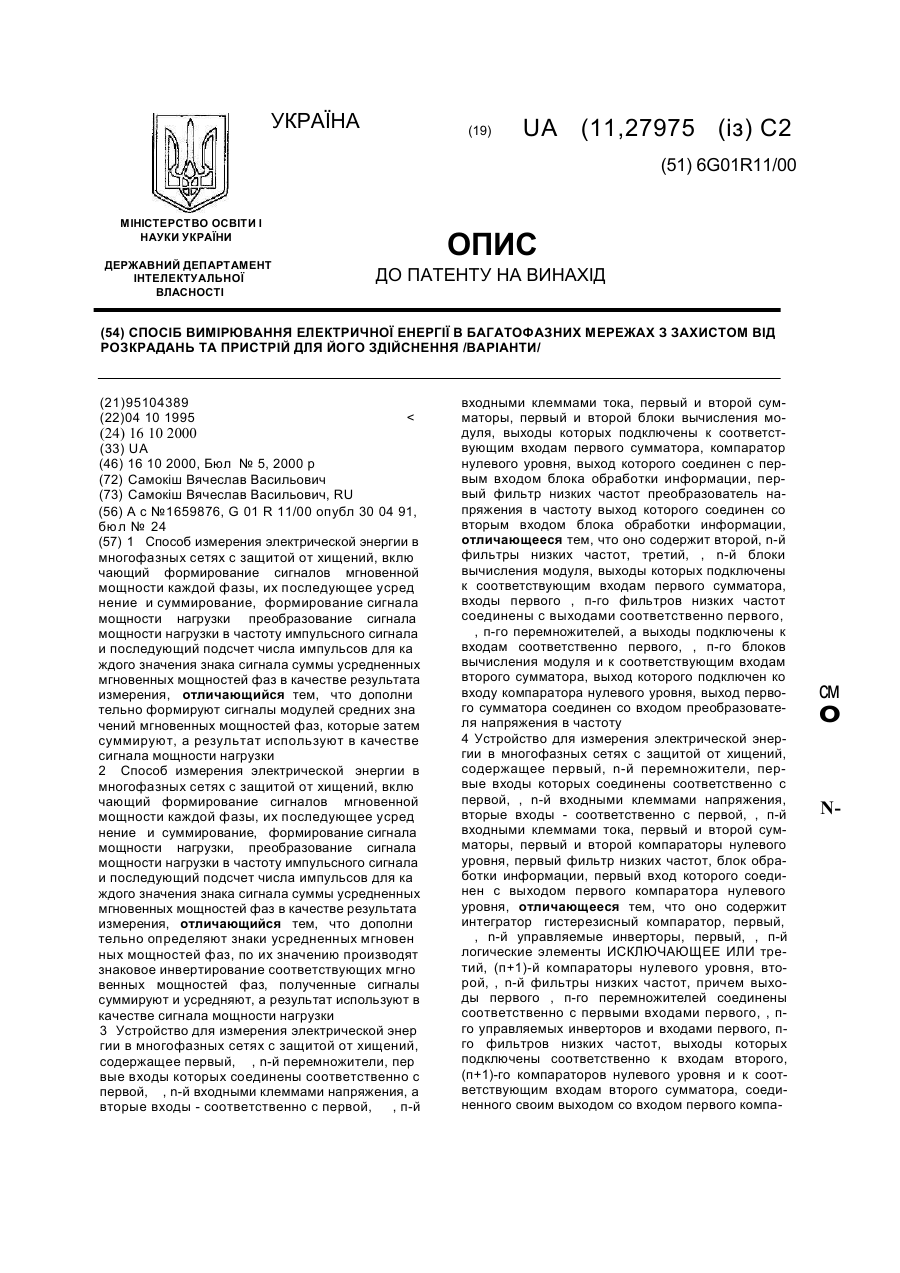

G01R 11/00 — Електромеханічні пристрої для вимірювання інтеграла електричної потужності або струму за часом, наприклад споживання або витрати

Номер патенту: 27975

Опубліковано: 16.10.2000

Автор: Самокиш Вячеслав Васильович

МПК: G01R 11/00

Мітки: здійснення, захистом, розкрадань, вимірювання, енергії, електричної, мережах, спосіб, пристрій, багатофазних

Текст:

...клеммами тока, первый и второй сумматоры, первый и второй компараторы нулевого уровня, первый фильтр низких частот, блок обработки информации, первый вход которого соединен с выходом первого компаратора нулевого уровня, дополнительно введены интегратор, гистерезисный компаратор, первый, ..., п-й управляемые инверторы, первый, . ., п- й логические элементы ИСКЛЮЧАЮЩЕЕ ИЛИ, третий, .... (п+1}-Й компараторы нулевого уровня, второй, , п-й...

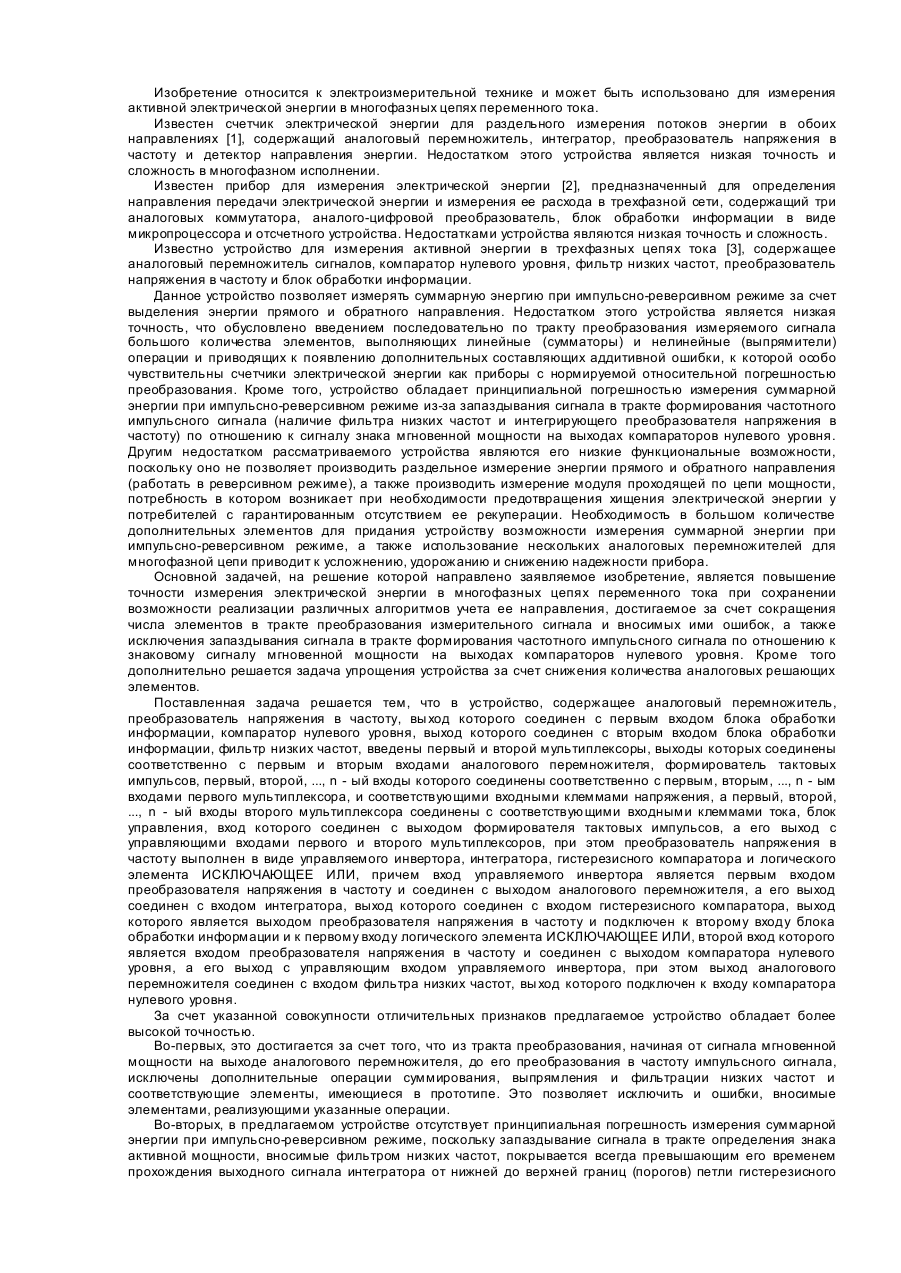

Номер патенту: 20518

Опубліковано: 15.07.1997

Автор: Самокиш Вячеслав Васильович

МПК: G01R 11/00

Мітки: багатофазній, електричної, енергії, лічильник

Формула / Реферат:

Многофазный счетчик электрической энер­гии, содержащий аналоговый перемножитель, фильтр низких частот, преобразователь напряже­ния в частоту, выход которого соединен с первым входом блока обработки информации, компаратор нулевого уровня, выход которого соединен с вто­рым входом блока обработки информации, отлича­ющийся тем, что в него дополнительно введены первый и второй мультиплексоры, выходы кото­рых соединены соответственно с первым и...

Номер патенту: 13878

Опубліковано: 25.04.1997

Автор: Мосійчук Валентин Васильович

МПК: G01R 22/06, B60L 3/12, G01R 11/00 ...

Мітки: постійного, електричної, лічильник, енергії, струму

Формула / Реферат:

Счетчик электрической энергии постоянного тока, содержащий преобразователь мощности в ча­стоту импульсов и счетчик импульсов, подключен­ный своим выходом к входу регистрирующего блока, отличающийся тем, что он содержит оптронно-импульсный блок гальванической развязки, подключенный своим входом к выходу преобразо­вателя мощности в частоту импульсов, а своим вы­ходом - к входу счетчика импульсов, причем оп­тический канал, соединяющий...

Номер патенту: 14934

Опубліковано: 04.03.1997

Автори: Горбель Олександр Євгенович, Остроумов Борис Володимирович, Тарасенко Віталій Володимирович, Петренко Василь Іванович, Сидоренко Микола Федорович

МПК: H05K 10/00, G01R 11/00

Мітки: вимірювач, електричної, резервований, потужності

Формула / Реферат:

Резервированный измеритель электрической мощности, содержащий первый блок преобразования, входы которого являются первыми входами тока устройства, а выход соединен с первым токовым входом первого блока измерения, состоящего из аналого-цифрового преобразователя, первого и второго ключей, первого и второго устройств выборки-хранения и блока управления, при этом выходы первого и второго устройств выборки-хранения подключены к входам первого и...

Номер патенту: 7848

Опубліковано: 26.12.1995

Автори: Бланар Олег Володимирович, Шевчук Анатолій Іванович, Нечипоренко Анатолій Юхимович, Дмитраш Олександр Володимирович

МПК: G01R 11/00, G01R 22/00

Мітки: нереверсивний, лічильник, енергії, електричної

Формула / Реферат:

Нереверсивный счетчик электрической энер­гии, содержащий измерительные преобразователи тока и напряжения, перемножитель, преобразова­тель напряжение - частота, счетчик импульсов, причем выходы измерительных преобразователей тока и напряжения соединены с соответствующи­ми входами перемножителя, выход преобразовате­ля напряжение - частота подключен к входу счетчика импульсов, отличающийся тем, что, с целью повышения точности измерения в цепях с...

Номер патенту: 1742

Опубліковано: 25.10.1994

Автори: Кизилов Володимир Улянович, Давидов Анатолій Семенович, Смілянський Ігор Ісаакович

МПК: G01R 11/00

Мітки: електроенергії, лічильник

Формула / Реферат:

Счетчик электроэнергии, содержащий пос­ледовательно соединенные первую входную шину, интегратор, первый компаратор, охваченный положительной обратной связью, источник опор­ного напряжения с управляемой полярностью, вы­ход которого подключен к другому входу интегратора, а также второй компаратор, первый вход которого соединен с выходом интегратора, а выход — с первым входом логического блока, вто­рой вход которого подключен к выходу генератора...
