G01R 17/10 — вимірювальні мости змінного або постійного струму

Номер патенту: 114487

Опубліковано: 26.06.2017

Автори: Гнатов Андрій Вікторович, Батигін Юрій Вікторович, Сабокар Олег Сергійович, Чаплигін Євген Олександрович, Барбашова Марина Вікторівна

МПК: G01R 17/10

Мітки: вимірювання, електропровідності, пристрій, індукторами, питомої, прозорими

Формула / Реферат:

Пристрій вимірювання питомої електропровідності листових металів, що складається з ланок паралельно розташованих елементів вимірювального мосту - двох плоских циліндричних індукторів, підключених до генератора сигналу низьких частот, листа немагнітного металу з еталонними значеннями товщини та питомої електропровідності, датчика поля індукційного типу, сигнал якого відображений вимірювачем сигналу, та порожнини для досліджуваного...

Номер патенту: 93663

Опубліковано: 10.10.2014

Автор: Барило Віктор Григорович

МПК: G01R 17/14, G01R 17/10

Мітки: комутаційний, міст, вимірювальний

Формула / Реферат:

1. Вимірювальний комутаційний міст, що містить чотириплечову мостову схему, одна діагональ якого призначена для підключення до вимірювального приладу, а друга - до джерела живлення, який відрізняється тим, що протилежні плечі моста містять вимірювальні елементи, кожне з двох протилежних плечей вимірювального комутаційного моста доповнене додатковим комутаційним мостом, кожне з двох протилежних плечей якого складається з двох пар...

Номер патенту: 85854

Опубліковано: 10.12.2013

Автори: Чаплигін Євген Олександрович, Батигін Юрій Вікторович, Сабокар Олег Сергійович, Гнатов Андрій Вікторович, Барбашова Марина Вікторівна

МПК: G01R 17/10

Мітки: прозорою, листових, питомої, системою, вимірювання, електропровідності, пристрій, індукторною, металів

Формула / Реферат:

Пристрій вимірювання питомої електропровідності листових металів, що складається з паралельно розміщених плоского індуктора, першого немагнітного листового металу, другого листового феромагнітного металу і другого плоского індуктора, причому усі складові комплексу розділені діелектричними проміжками, який відрізняється тим, що вимірювання струму здійснюється в кожній ланці вимірювального моста, в які включено "абсолютно прозорі" для...

Номер патенту: 82331

Опубліковано: 25.07.2013

Автори: Барбашова Марина Вікторівна, Чаплигін Євген Олександрович, Гнатов Андрій Вікторович, Батигін Юрій Вікторович, Сабокар Олег Сергійович

МПК: G01R 17/10

Мітки: системою, прозорою, листових, індукторною, вимірювання, електропровідності, спосіб, питомої, металів

Формула / Реферат:

Спосіб вимірювання питомої електропровідності листових металів, що полягає у безконтактному вимірюванні електропровідності з двома листами металу, для одного з яких питома електропровідність і товщина відома, а для іншого відома тільки товщина, що розташовують паралельно один до одного, який відрізняється тим, що вимірювання струму здійснюється в кожній ланці вимірювального моста, в які включено "абсолютно прозорі" для...

Номер патенту: 77282

Опубліковано: 11.02.2013

Автори: Чаплигін Євген Олександрович, Сабокар Олег Сергійович, Батигін Юрій Вікторович, Гнатов Андрій Вікторович, Барбашова Марина Вікторівна

МПК: G01R 17/10

Мітки: вимірювання, магнітного, металів, питомої, поля, пристрій, електропровідності, співвідношенням, листових, напруженостями

Формула / Реферат:

Пристрій вимірювання питомої електропровідності листових металів, що полягає у безконтактному вимірюванні електропровідності з двома листами металу, для одного з яких питома електропровідність і товщина відомі, а для іншого відома тільки товщина, що розташовують паралельно один одному, який відрізняється тим, що із зовнішньої сторони листів металу розміщують датчики поля та циліндричні плоскі індуктори з однаковою індуктивністю та однаково...

Номер патенту: 77279

Опубліковано: 11.02.2013

Автори: Батигін Юрій Вікторович, Гнатов Андрій Вікторович, Сабокар Олег Сергійович, Чаплигін Євген Олександрович, Барбашова Марина Вікторівна

МПК: G01R 17/10

Мітки: співвідношенні, питомої, електропровідності, поля, напругами, спосіб, листових, магнітного, вимірювання, металів

Формула / Реферат:

Спосіб вимірювання питомої електропровідності листових металів, що полягає у безконтактному вимірюванні електропровідності з двома листами металу, для одного з яких питома електропровідність і товщина відома, а для іншого відома тільки товщина, що розташовують паралельно один до одного, який відрізняється тим, що із зовнішньої сторони листів металу розміщують датчики поля та циліндричні плоскі індуктори з однаковою індуктивністю та однаково...

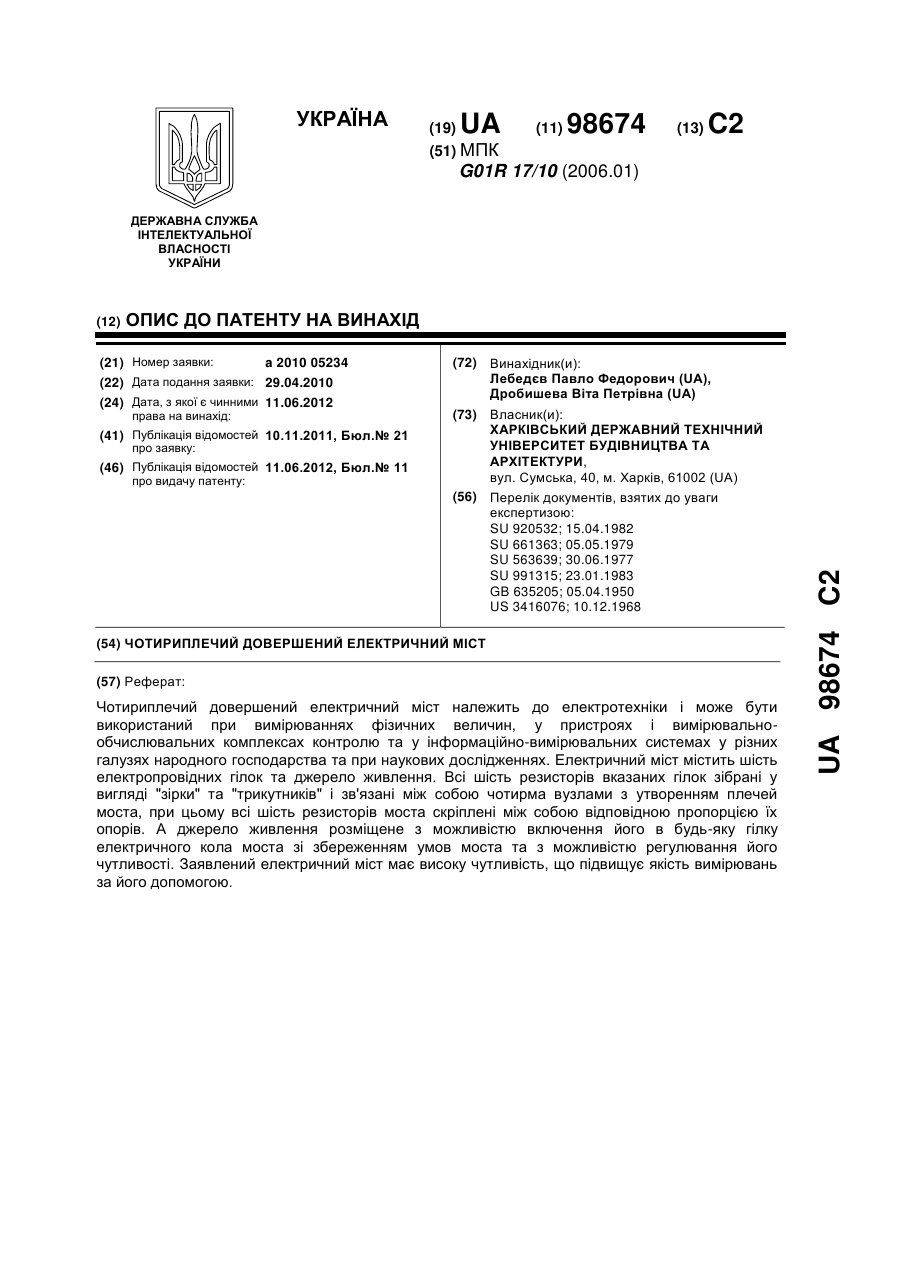

Номер патенту: 98674

Опубліковано: 11.06.2012

Автори: Лебедєв Павло Федорович, Дробишева Віта Петрівна

МПК: G01R 17/10

Мітки: електричний, чотириплечий, міст, довершений

Формула / Реферат:

Чотириплечий електричний міст, що містить електропровідні гілки та джерело живлення, який відрізняється тим, що він містить шість гілок, всі шість резисторів вказаних гілок зібрані у вигляді "зірки" та "трикутників" і зв'язані між собою чотирма вузлами з утворенням плечей моста, при цьому всі шість резисторів моста скріплені між собою пропорцією їх опорів:
