G01R 23/04 — пристосовані для вимірювання в колах з розподіленими параметрами

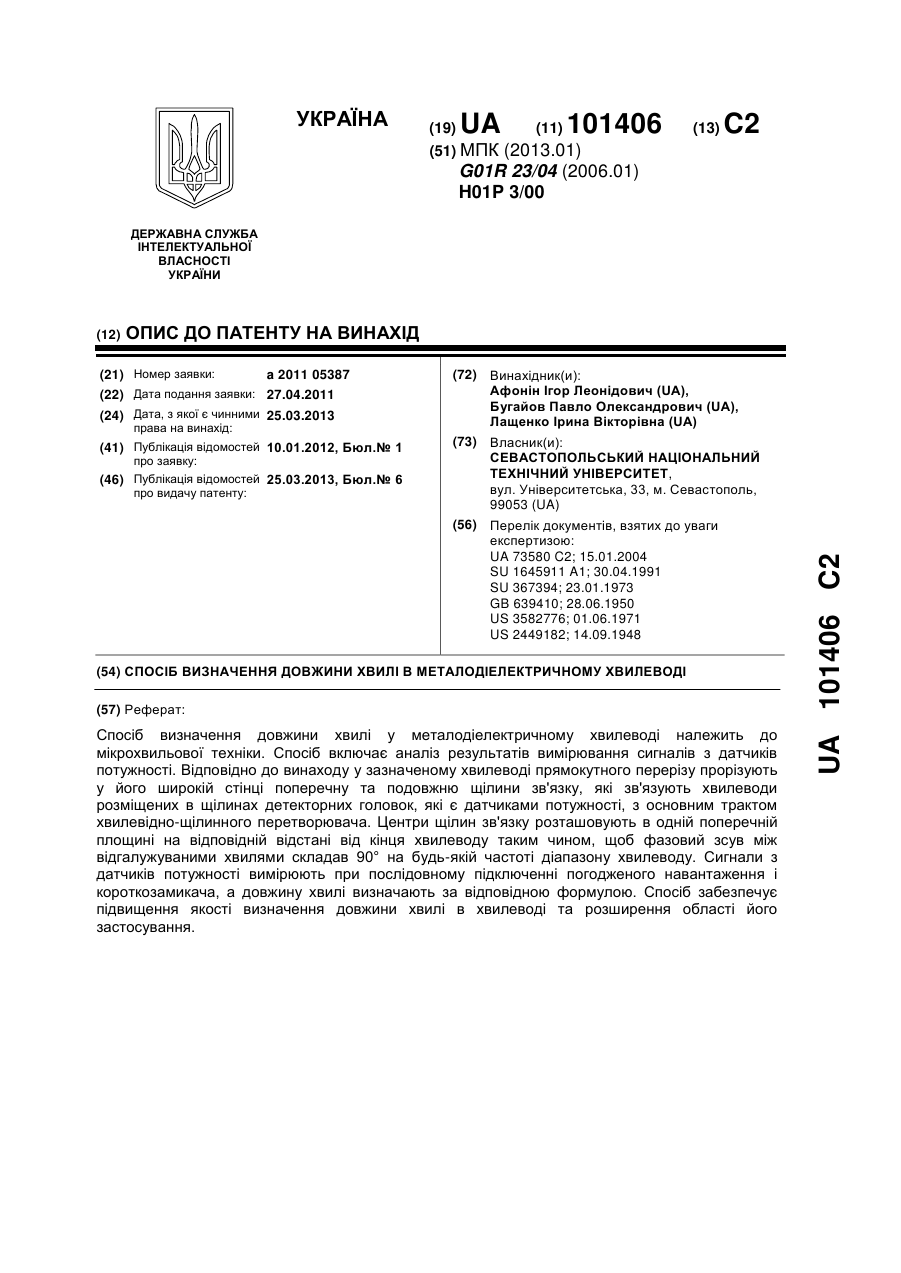

Спосіб визначення довжини хвилі в металодіелектричному хвилеводі
Номер патенту: 101406
Опубліковано: 25.03.2013
Автори: Афонін Ігор Леонідович, Лащенко Ірина Вікторівна, Бугайов Павло Олександрович
МПК: G01R 23/04, H01P 3/00
Мітки: визначення, довжини, металодіелектричному, хвилеводі, спосіб, хвилі
Формула / Реферат:
Спосіб визначення довжини хвилі у металодіелектричному хвилеводі, що включає аналіз результатів вимірювання сигналів з датчиків потужності, який відрізняється тим, що у зазначеному хвилеводі прямокутного перерізу прорізують у його широкій стінці поперечну та подовжню щілини зв'язку, які зв'язують хвилеводи розміщених в щілинах детекторних головок, які є датчиками потужності, з основним трактом хвилевідно-щілинного перетворювача, центри щілин...
Спосіб визначення довжини хвилі в металодіелектричному хвилеводі
Номер патенту: 100059
Опубліковано: 12.11.2012
Автори: Бугайов Павло Олександрович, Саламатін Віктор Васильович, Афонін Ігор Леонідович
МПК: H01P 3/00, G01R 23/04
Мітки: хвилеводі, хвилі, металодіелектричному, довжини, спосіб, визначення
Формула / Реферат:
Спосіб визначення довжини хвилі в металодіелектричному хвилеводі, заснований на аналізі результатів вимірювання сигналів з датчика потужності, що збуджується поперечною щілиною, який відрізняється тим, що щілина розташовується на відстані L від кінця хвилеводу, сигнал з детектора вимірюють при послідовному підключенні короткозамикача і погодженого навантаження, а довжину хвилі визначають за формулою:
