G21C 15/18 — аварійні охолоджуючі пристрої; відвід залишкового тепла

Номер патенту: 120683

Опубліковано: 10.11.2017

Автори: Гершуні Олександр Наумович, Ніщик Олександр Павлович, Письменний Євген Миколайович

МПК: G21C 15/257, G21C 15/18

Мітки: система, залишкових, пасивного, відведення, тепловиділень

Формула / Реферат:

Система пасивного відведення залишкових тепловиділень, що містить ядерний реактор, теплообмінник пасивного відведення теплоти, басейн витримки відпрацьованого палива, парогенератор, захисну оболонку, яка відрізняється тим, що в басейн витримки відпрацьованого палива встановлено ділянки теплопідведення пакета теплопередавальних елементів випаровувально-конденсаційного типу, оребрені ділянки конденсації яких розміщено в повітряному каналі...

Номер патенту: 32984

Опубліковано: 10.06.2008

Автори: Свириденко Ігор Іванович, Тимофєєв Вячеслав Олексійович, Шевельов Дмитро Володимирович

МПК: G21C 15/00, G21C 15/18

Мітки: захисту, аварійного, спосіб, замерзання, води, теплового, відведення, баку, теплоти, пасивного

Формула / Реферат:

Спосіб пасивного теплового захисту від замерзання води в баку аварійного відведення теплоти, заснований на її постійному підігріванні в умовах низької температури навколишнього повітря, який відрізняється тим, що підігрівання води здійснюють пасивним чином, використовуючи теплоту циркулюючого теплоносія першого контуру реакторної установки, причому теплоту до бака аварійного відведення теплоти підводять за допомогою пасивної системи...

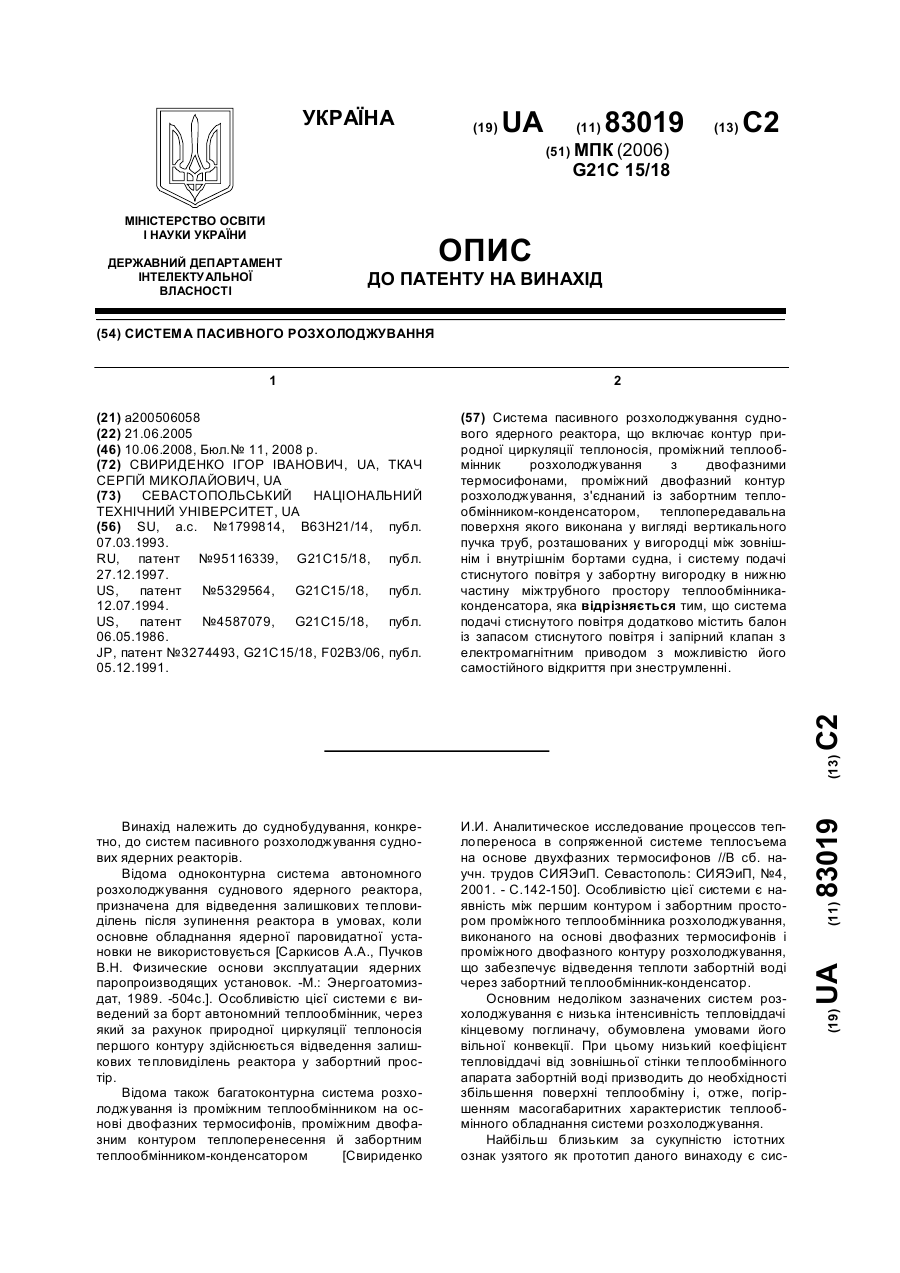

Номер патенту: 83019

Опубліковано: 10.06.2008

Автори: Ткач Сергій Миколайович, Свириденко Ігор Іванович

МПК: G21C 15/18

Мітки: система, розхолоджування, пасивного

Формула / Реферат:

Система пасивного розхолоджування суднового ядерного реактора, що включає контур природної циркуляції теплоносія, проміжний теплообмінник розхолоджування з двофазними термосифонами, проміжний двофазний контур розхолоджування, з'єднаний із забортним теплообмінником-конденсатором, теплопередавальна поверхня якого виконана у вигляді вертикального пучка труб, розташованих у вигородці між зовнішнім і внутрішнім бортами судна, і систему подачі...

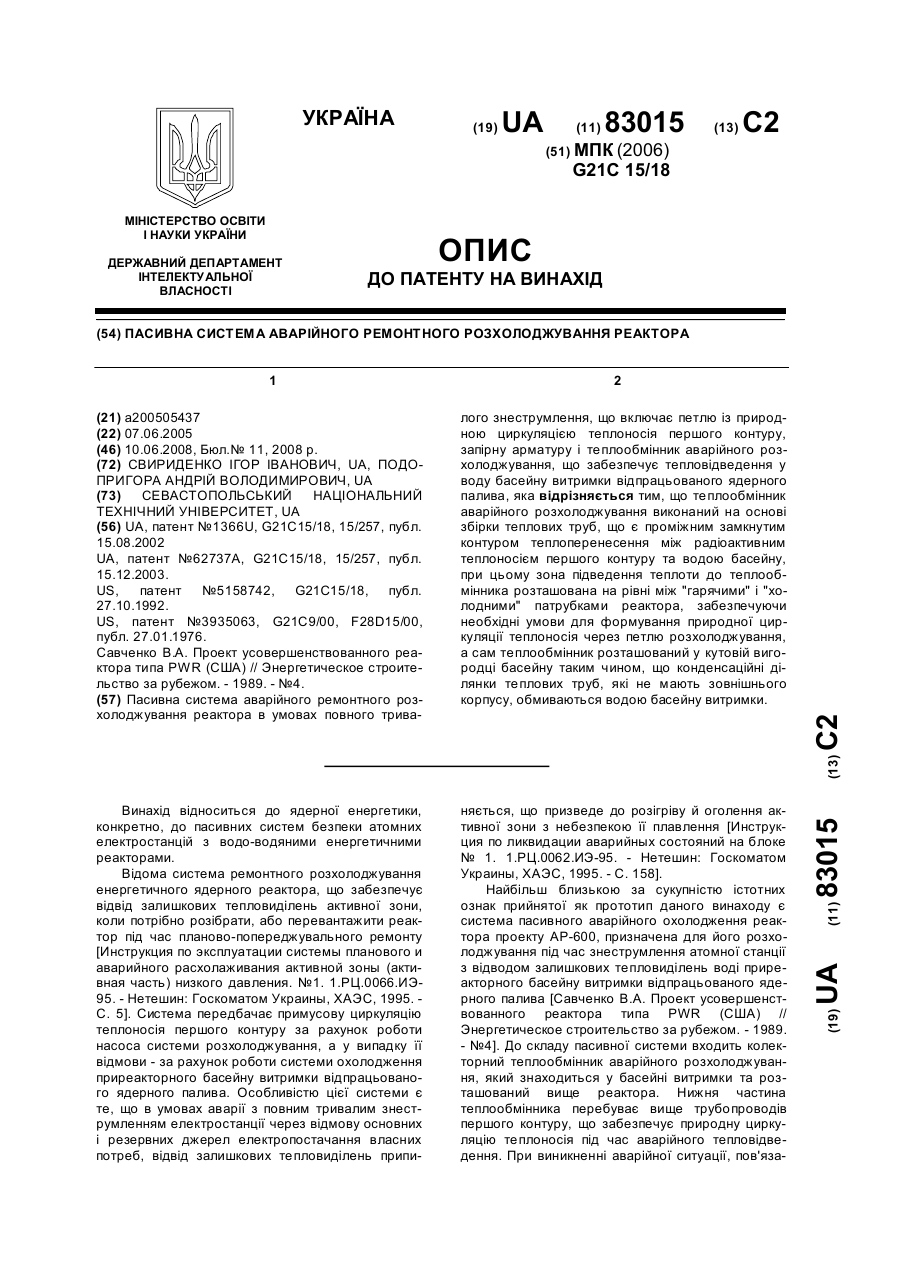

Номер патенту: 83015

Опубліковано: 10.06.2008

Автори: Свириденко Ігор Іванович, Подопригора Андрій Володимирович

МПК: G21C 15/18

Мітки: реактора, ремонтного, система, розхолоджування, аварійного, пасивна

Формула / Реферат:

Пасивна система аварійного ремонтного розхолоджування реактора в умовах повного тривалого знеструмлення, що включає петлю із природною циркуляцією теплоносія першого контуру, запірну арматуру і теплообмінник аварійного розхолоджування, що забезпечує тепловідведення у воду басейну витримки відпрацьованого ядерного палива, яка відрізняється тим, що теплообмінник аварійного розхолоджування виконаний на основі збірки теплових труб, що є проміжним...

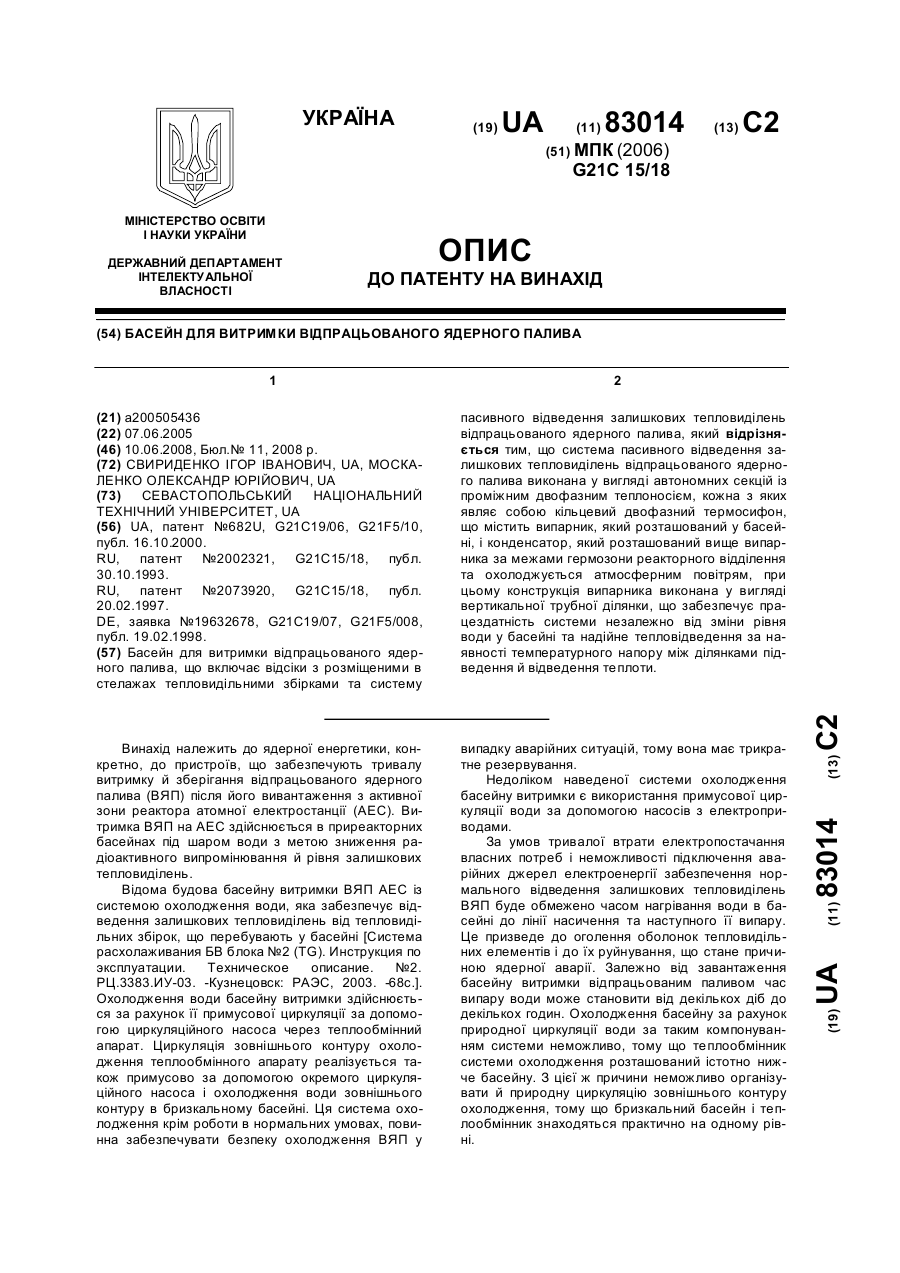

Номер патенту: 83014

Опубліковано: 10.06.2008

Автори: Свириденко Ігор Іванович, Москаленко Олександр Юрійович

МПК: G21C 15/18

Мітки: витримки, палива, відпрацьованого, басейн, ядерного

Формула / Реферат:

Басейн для витримки відпрацьованого ядерного палива, що включає відсіки з розміщеними в стелажах тепловидільними збірками та систему пасивного відведення залишкових тепловиділень відпрацьованого ядерного палива, який відрізняється тим, що система пасивного відведення залишкових тепловиділень відпрацьованого ядерного палива виконана у вигляді автономних секцій із проміжним двофазним теплоносієм, кожна з яких являє собою кільцевий двофазний...

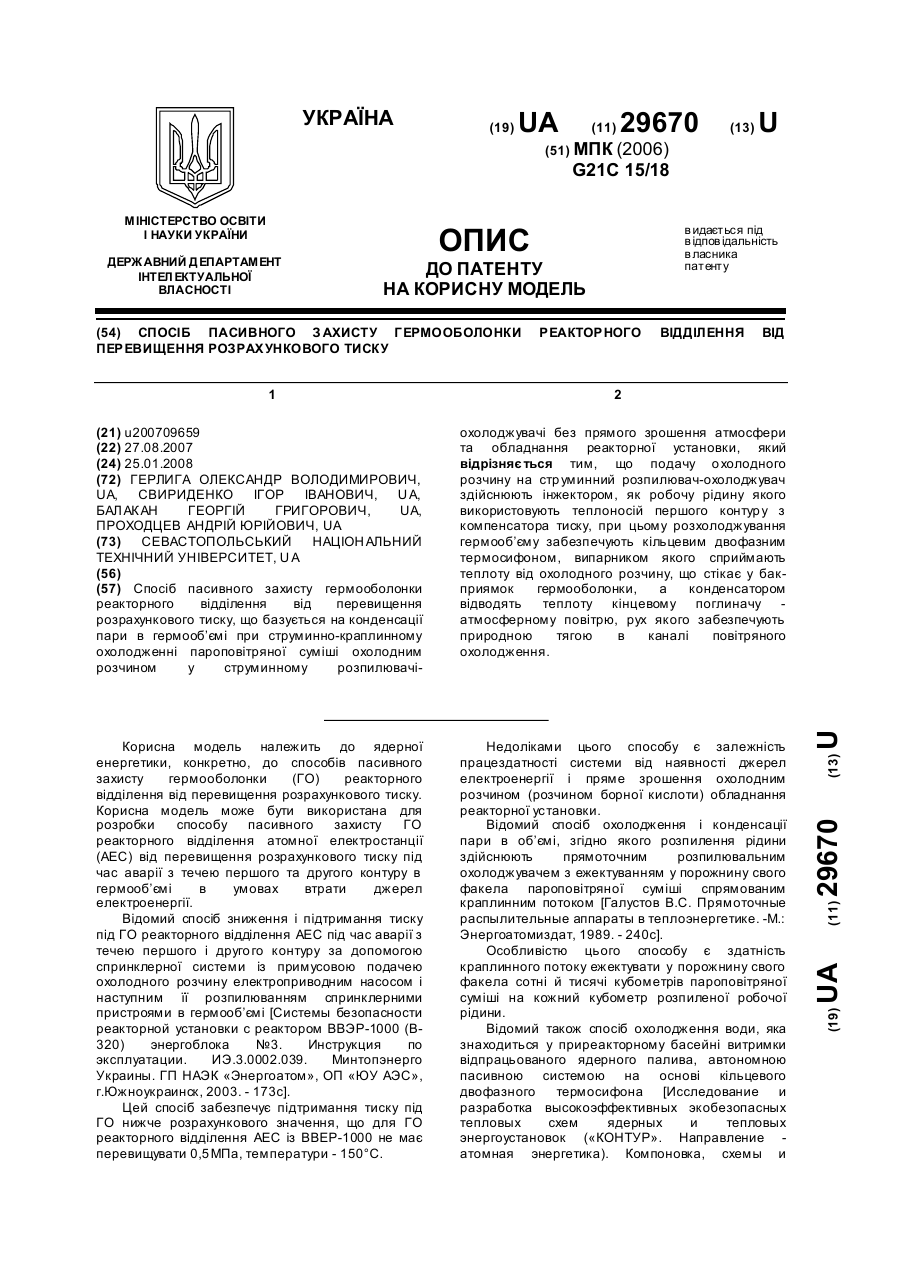

Номер патенту: 29670

Опубліковано: 25.01.2008

Автори: Свириденко Ігор Іванович, Балакан Георгій Григорович, Проходцев Андрій Юрійович, Герлига Олександр Володимирович

МПК: G21C 15/18

Мітки: захисту, гермооболонки, спосіб, відділення, пасивного, перевищення, розрахункового, реакторного, тиску

Формула / Реферат:

Спосіб пасивного захисту гермооболонки реакторного відділення від перевищення розрахункового тиску, що базується на конденсації пари в гермооб’ємі при струминно-краплинному охолодженні пароповітряної суміші охолодним розчином у струминному розпилювачі-охолоджувачі без прямого зрошення атмосфери та обладнання реакторної установки, який відрізняється тим, що подачу охолодного розчину на струминний розпилювач-охолоджувач здійснюють інжектором,...

Номер патенту: 81419

Опубліковано: 10.01.2008

Автор: Свириденко Ігор Іванович

МПК: G21C 15/18

Мітки: система, пасивна, відведення, залишкових, тепловиділень

Формула / Реферат:

Пасивна система відведення залишкових тепловиділень водо-водяного енергетичного реактора атомної електростанції в умовах повного тривалого знеструмлення енергоблока і неможливості підключення резервних джерел електроенергії, що включає петлю з природною циркуляцією теплоносія першого контуру, проміжний теплообмінник аварійного розхолоджування, проміжний двофазний контур, виведений за межі гермооболонки, що забезпечує теплоскидання в атмосферу...

Номер патенту: 65039

Опубліковано: 15.03.2004

Автори: Ніщик Олександр Павлович, Письменний Євген Миколайович, Гершуні Олександр Наумович

МПК: G21C 15/18, G21C 15/00

Мітки: система, приміщень, атомних, електростанцій, пасивна, тепловідводу

Формула / Реферат:

Пасивна система тепловідводу з приміщень атомних електростанцій, що містить ядерний реактор з активною зоною, корпус захисної оболонки або герметичних приміщень, трубчатий теплообмінник, яка відрізняється тим, що трубчатий теплообмінник виконано у вигляді блока теплових труб, випаровувальні ділянки яких розміщено всередині корпусу захисної оболонки або герметичних приміщень, а конденсаційні ділянки виведено зовні крізь ущільнення, виконані в...

Номер патенту: 62737

Опубліковано: 15.12.2003

Автори: Нішик Олександр Павлович, Письменний Євген Миколайович, Гершуні Олександр Наумович

МПК: G21C 15/18, G21C 15/00

Мітки: реактора, розхолоджування, система, ядерного, пасивна

Формула / Реферат:

Пасивна система розхолоджування ядерного реактора, що містить ядерний реактор з активною зоною, парогенератор, головний циркуляційний насос, теплообмінник аварійного розхолоджування, яка відрізняється тим, що теплообмінник аварійного розхолоджування виконано двокамерним з спільною стінкою між камерою підводу пари з парогенератора та камерою скидання теплоти в атмосферне повітря у вигляді радіаторної башти, причому в першій камері встановлено...

Номер патенту: 1464

Опубліковано: 15.10.2002

Автори: Письменний Євген Миколайович, Ніщик Олександр Павлович, Гершуні Олександр Наумович

МПК: G21C 15/18, G21C 15/00

Мітки: реактора, захисної, оболонки, пасивна, система, ядерного, охолодження

Формула / Реферат:

Пасивна система охолодження захисної оболонки ядерного реактора, що містить ядерний реактор, корпус захисної оболонки і пасивні елементи, яка відрізняється тим, що пасивні елементи виконані як блок теплових труб, випаровувальні ділянки яких вмонтовано в корпус захисної оболонки, а конденсуючі ділянки під'єднані до блока радіаторів, розміщеного в навколишньому середовищі.

Номер патенту: 50519

Опубліковано: 15.10.2002

Автори: Ніщик Олександр Павлович, Письменний Євген Миколайович, Гершуні Олександр Наумович

МПК: G21C 15/18, G21C 15/00

Мітки: система, теплового, шахті, бетону, захисту, реактора

Формула / Реферат:

1. Система теплового захисту бетону шахти реактора, що містить корпус реактора, шахту реактора з бетону, пасивні елементи, яка відрізняється тим, що пасивні елементи виконано у вигляді металевого екрана, що відокремлює дно і стіни шахти реактора від корпуса реактора і пакета теплових труб, випаровувальні ділянки яких прикріплено до екрана зі сторони дна і стін шахти, а конденсаційні ділянки виведено крізь бетон шахти в грунт на рівні, вище...

Номер патенту: 1366

Опубліковано: 15.08.2002

Автори: Письменний Євген Миколайович, Гершуні Олександр Наумович, Ніщик Олександр Павлович

МПК: G21C 15/00, G21C 15/18

Мітки: тепловідведення, реактора, пасивного, система, ядерного, аварійного

Формула / Реферат:

Система пасивного аварійного тепловідведення від ядерного реактора, що містить корпус реактора, теплообмінник аварійного тепловідведення, повітряний конденсатор, трубопроводи між ними, яка відрізняється тим, що повітряний конденсатор виконано у вигляді двох камер, першу з яких, де встановлено випаровувальні ділянки пакета споряджених ребрами теплових труб, з'єднано з теплообмінником аварійного тепловідведення, а друга, в яку через розділяючу...

Номер патенту: 1367

Опубліковано: 15.08.2002

Автори: Ніщик Олександр Павлович, Письменний Євген Миколайович, Гершуні Олександр Наумович

МПК: G21C 15/00, G21C 15/18

Мітки: аварійного, реактора, охолодження, пасивного, система

Формула / Реферат:

Система пасивного аварійного охолодження реактора, що містить корпус реактора, теплообмінник аварійного охолодження, теплообмінник проміжного контуру, бак запасу води, з'єднувальні трубопроводи між ними, зворотний клапан на трубопроводі між корпусом реактора і теплообмінником аварійного охолодження та випускний паропровід, яка відрізняється тим, що випускний паропровід введено в конденсаційну камеру з випаровувальними оснащеними ребрами...

Номер патенту: 1375

Опубліковано: 15.08.2002

Автори: Письменний Євген Миколайович, Ніщик Олександр Павлович, Гершуні Олександр Наумович

МПК: G21C 15/18, G21C 15/00

Мітки: аварійного, корпуса, система, охолодження, ядерного, реактора, пасивного

Формула / Реферат:

1. Система пасивного аварійного охолодження корпуса ядерного реактора, що містить корпус реактора з активною зоною і бетоном біологічного захисту та гідроакумулятори, яка відрізняється тим, що корпус реактора із зовнішньої сторони оснащено пакетом теплових труб, випаровувальні ділянки яких охоплюють дно та бокову поверхню корпуса реактора до рівня, не нижче верхнього рівня розташування активної зони, а конденсаційні їх ділянки виведено крізь...
