H01F 36/00 — Трансформатори з надпровідними обмотками або обмотками, що працюють при кріогенних температурах

Номер патенту: 88243

Опубліковано: 25.09.2009

Автори: Загірняк Михайло Васильович, Невзлін Борис Ісакович, Зубко В'ячеслав Анатолійович

МПК: H01F 36/00

Мітки: трансформатора, магнітопровід

Формула / Реферат:

Магнітопровід трансформатора, який складений із стрижнів, кількість яких дорівнює кількості фаз, та двох ярем, який відрізняється тим, що стрижні виконано сполученням прямокутника та двох півкіл діаметром по довжині трансформатора, а ярма виконано закругленими над крайніми стрижнями по чверті еліпса, один з радіусів якого дорівнює ширині відповідної пластини стрижня, інший радіус дорівнює ширині пластини ярма.

Номер патенту: 8941

Опубліковано: 15.08.2005

Автор: Середа Андрій Іванович

МПК: H01F 36/00

Мітки: напруги, трансформатор, силовий

Формула / Реферат:

Силовий трансформатор напруги, що складається з броньованого шихтованого пластинчастого магнітопроводу квадратної форми, на кожному зі стрижнів якого знаходяться котушка первинної обмотки, поверх якої навита котушка вторинної обмотки, який відрізняється тим, що кожна з обмоток намотується безперервним проводом послідовно на кожній котушці, з виводом початку і кінця обмотки, розташованим на усіх чотирьох котушках, при цьому збирання сердечника...

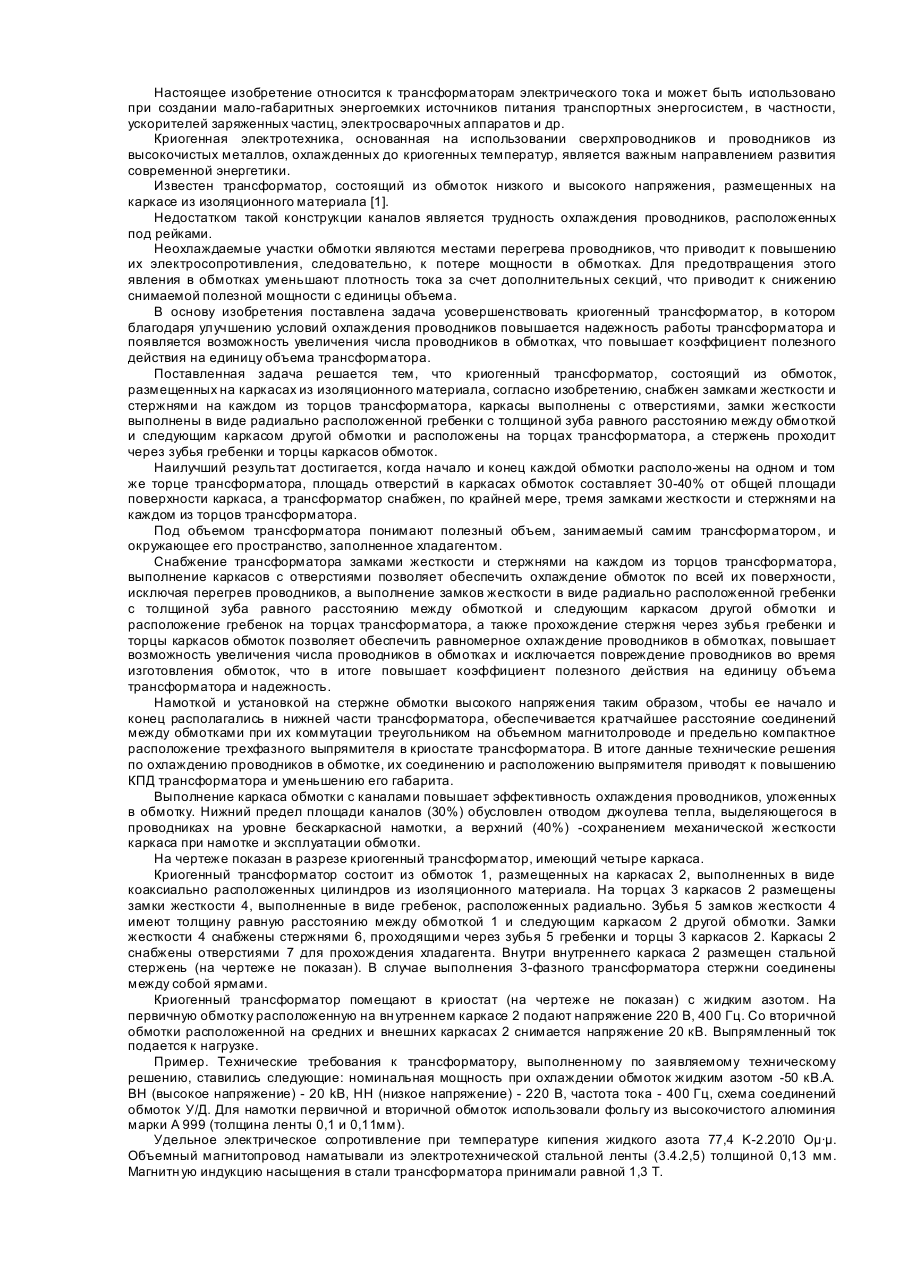

Номер патенту: 19829

Опубліковано: 25.12.1997

Автори: Тихінський Геннадій Пилипович, Зеленський Віктор Федотович, Плетенецький Георгій Юхимович

МПК: H01F 36/00

Мітки: трансформатор, кріогенний

Формула / Реферат:

1. Криогенный трансформатор, состоящий из обмоток, размещенных на каркасах из изоляционного материала, отличающийся тем, что он снабжен замками жесткости и стержнями на каждом из торцов трансформатора, каркасы выполнены с отверстиями, замки жесткости выполнены в виде радиально расположенной гребенки с толщиной зуба, равного расстоянию между обмоткой и следующим каркасом другой обмотки и расположены на торцах трансформатора, а стержень...
