H02M 7/537 — що використовують тільки напівпровідникові пристрої, наприклад, одночастотні інвертори

Номер патенту: 10826

Опубліковано: 15.11.2005

Автори: Колєчков Валєрій Івановіч, Чернишев Аркадій Олексійович, Пасько Ольга Володимирівна, Сінчук Олег Миколайович, Лєбьодкін Сєргєй Вікторовіч

МПК: H02M 7/539, H02M 5/00, H02M 7/537 ...

Мітки: автономний, напруг, багаторівневий, фазних, інвертор

Формула / Реферат:

Багаторівневий автономний інвертор фазних напруг, що містить паралельні гілки, кожна з яких має щонайменше два послідовно з’єднаних транзисторних ключі, зустрічно паралельно яким підключені діоди, і утворюючих щонайменше два синхронізованих по фазі мости з однойменними виводами змінної напруги від середніх точок гілок, до яких підключено навантаження, а виводи постійної напруги мостів підключені до полюсів постійної напруги джерела живлення,...

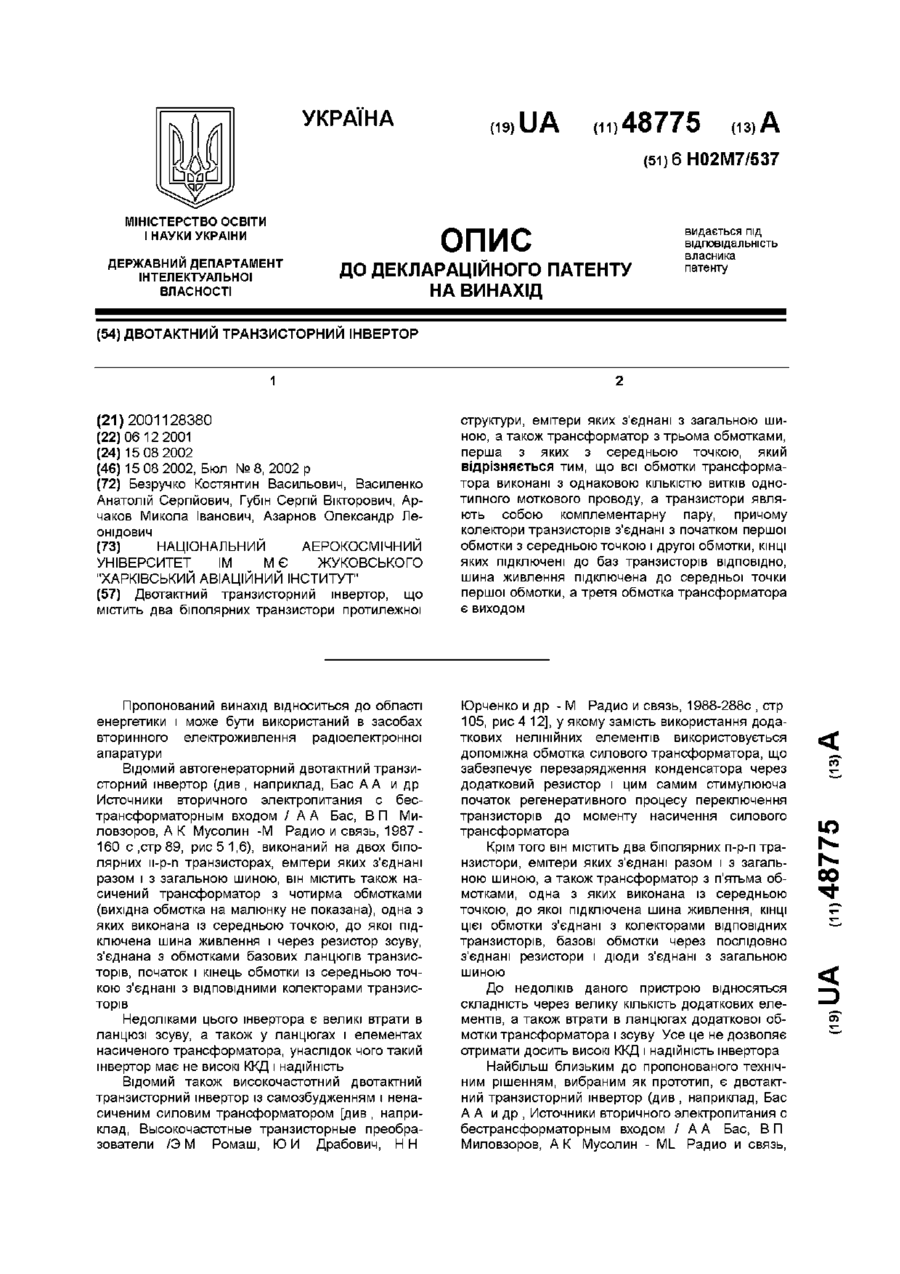

Номер патенту: 48775

Опубліковано: 15.08.2002

Автори: Арчаков Микола Іванович, Василенко Анатолій Сергійович, Безручко Костянтин Васильович, Губін Сергій Вікторович, Азарнов Олександр Леонідович

МПК: H02M 7/537

Мітки: транзисторний, інвертор, двотактний

Формула / Реферат:

Двотактний транзисторний інвертор, що містить два біполярних транзистори протилежної структури, емітери яких з'єднані з загальною шиною, а також трансформатор з трьома обмотками, перша з яких з середньою точкою, який відрізняється тим, що всі обмотки трансформатора виконані з однаковою кількістю витків однотипного моткового проводу, а транзистори являють собою комплементарну пару, причому колектори транзисторів з'єднані з початком першої...

Номер патенту: 25402

Опубліковано: 30.10.1998

Автори: Сенько Віталій Іванович, Святненко Вадим Анатолійович, Терновий В'ячеслав Михайлович

МПК: H02M 9/00, H02M 7/537

Мітки: інвертор, напруги

Формула / Реферат:

Инвертор напряжений, выполненный по полумостовой схеме на силовых транзисторах с обратными диодами, подключенными параллельно силовым транзисторам, содержащий коммутирующие конденсаторы, один вывод каждого из которых подключен к коллектору соответствующего силового транзистора, коммутирующую индуктивность, включенную в диагональ переменного тока инвертора последовательно с нагрузкой, и систему управления, содержащую задающий генератор,...

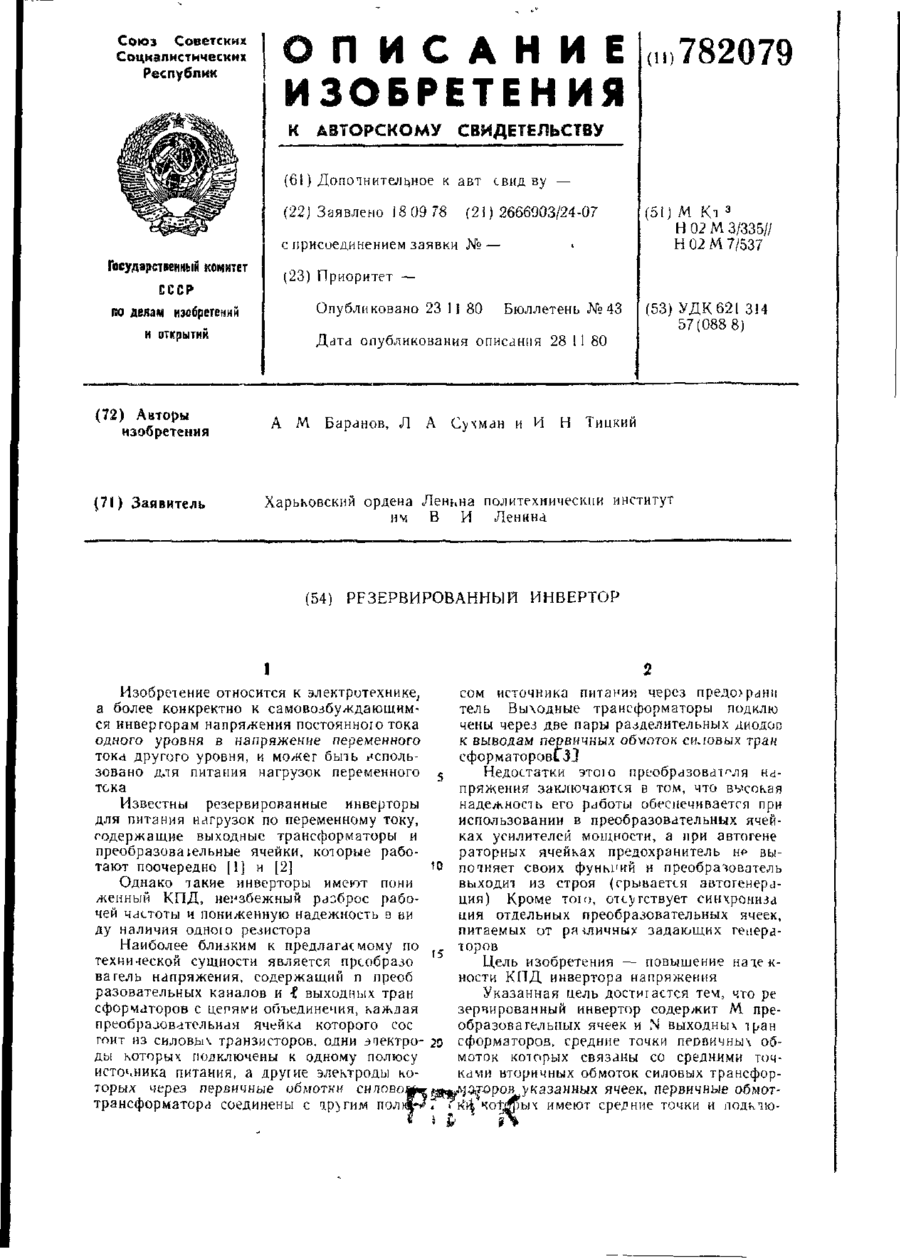

Номер патенту: 7193

Опубліковано: 30.06.1995

Автори: Тицький Ігор Микифорович, Сухман Лев Абрамович, Баранов Олександр Михайлович

МПК: H02M 3/335, H02M 7/537

Мітки: резервований, інвертор

Формула / Реферат:

1. Резервированный инвертор, содержащий М преобразовательных ячеек и N выходных транс­форматоров, средние точки первичных обмоток которых связаны со средними точками вторичных обмоток силовых трансформаторов указанных ячеек, первичные обмотки которых имеют средние точки и подключены к одному выводу источника питания, а концы соединены с другим выводом ис­точника питания через транзисторы, в базовую цепь каждого из которых включена...

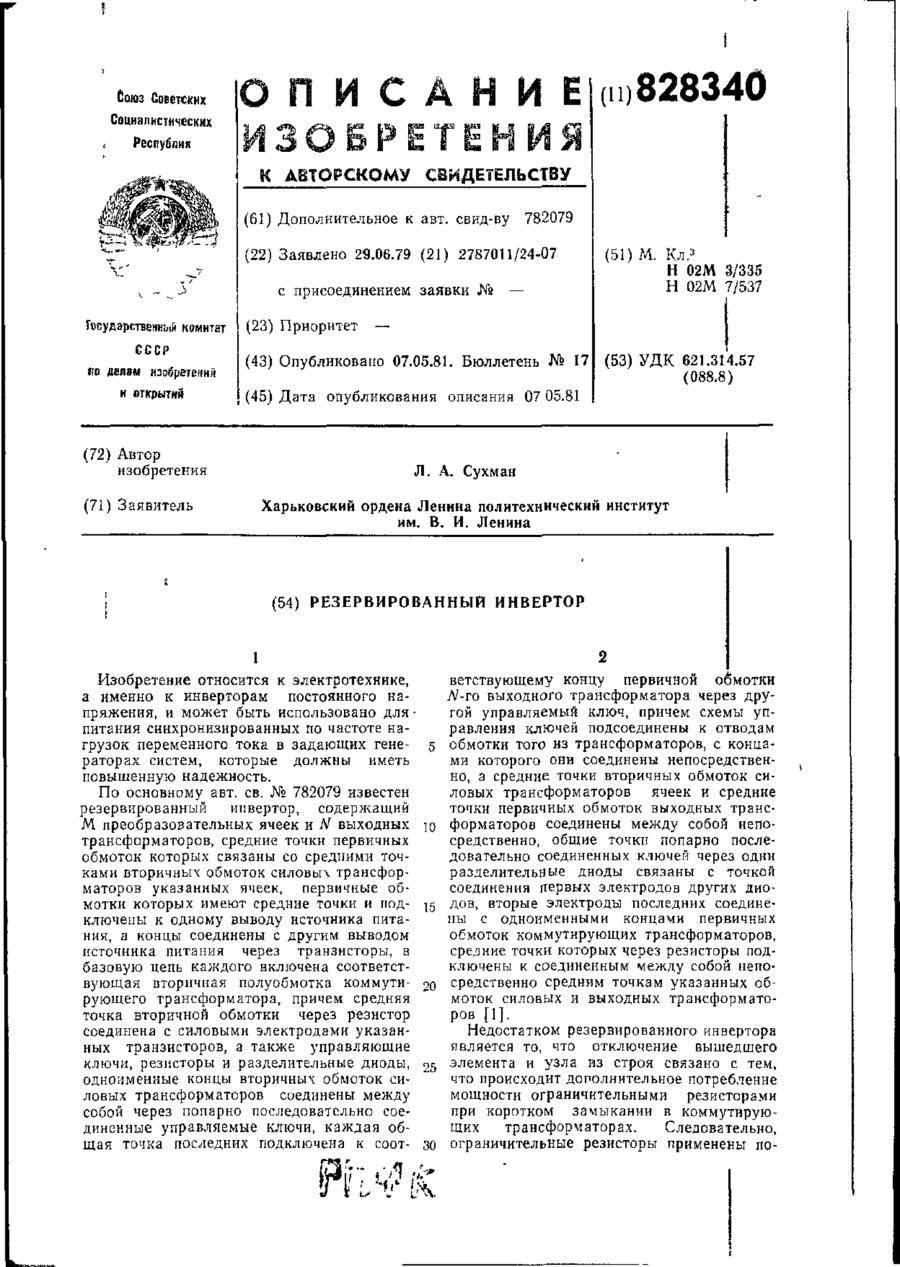

Номер патенту: 7120

Опубліковано: 30.06.1995

Автор: Сухман Лев Абрамович

МПК: H02M 3/335, H02M 7/537

Мітки: інвертор, резервований

Формула / Реферат:

Резервированный инвертор по авт. св. №782079, отличающийся тем, что, с целью повышения КПД, введены дополнительные транзисторы, соединенные через резисторы и разделительные диоды с дополни­тельными обмотками силового трансформатора, причем средние точки первичных обмоток коммути­рующих трансформаторов через резисторы соедине­ны с одними силовыми электродами дополнительных транзисторов, другие силовые электроды которых соединены между собой...
