H03B 5/36 — з напівпровідниковим приладом в якості активного елементу в підсилювачі

Номер патенту: 113329

Опубліковано: 10.01.2017

Автори: Багацький Валентин Олексійович, Бугаєнко Віталій Васильйович

МПК: H03B 5/30, H03B 5/36, H03L 7/24 ...

Мітки: блок, резервованих, кварцових, синхронізацією, генераторів, спрямованою

Формула / Реферат:

1. Блок, що містить два резервовані кварцові генератори із спрямованою синхронізацією, перший формувач сигналів синхронізації, включений між виходом синхронізації першого генератора і входом синхронізації другого, суматор, перший вхід якого через перший формувач сигналів підсумовування з'єднаний з виходом першого генератора, другий вхід через другий формувач сигналів підсумовування з'єднаний з виходом другого генератора, а вихід через...

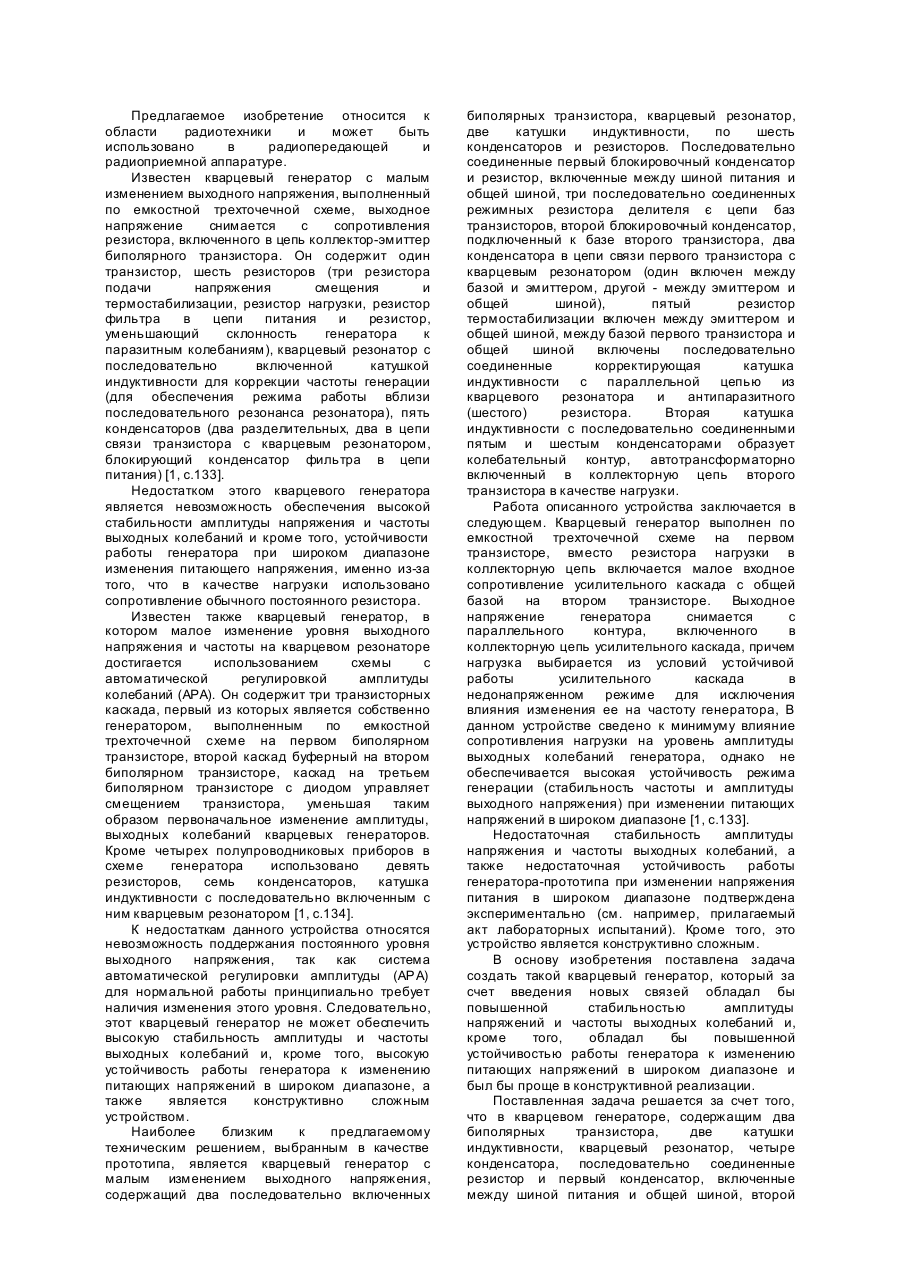

Номер патенту: 20219

Опубліковано: 15.07.1997

Автори: Пустоваров Володимир Євгенійович, Василенко Сергій Анатолійович, Шмалій Юрій Семенович, Василенко Анатолій Сергійович

МПК: H03B 5/36

Мітки: генератор, кварцевий

Формула / Реферат:

Кварцевый генератор, содержащий два бипо­лярных транзистора, две катушки индуктивности, кварцевый резонатор, четыре конденсатора, по­следовательно соединенные резистор и первый конденсатор, включенные между шиной питания и общей шиной, отличающийся тем, что второй вы­вод первой катушки индуктивности соединен с первым выводом второй катушки индуктивности и с местом соединения резистора и первого конден­сатора, свободные выводы первой и второй...
