Ковальова Інна Володимирівна
Трифазний трансформатор напруги
Номер патенту: 106182
Опубліковано: 25.07.2014
Автори: Маренич Костянтин Миколайович, Маренич Ольга Костянтинівна, Ковальова Інна Володимирівна
МПК: H01F 27/28, H02H 7/04
Мітки: напруги, трифазній, трансформатор
Формула / Реферат:
Трифазний трансформатор напруги, що містить у кожній фазі на магнітопроводі первинну і вторинну обмотки, у якому первинні обмотки кожної фази з'єднані між собою у трифазну схему, який відрізняється тим, що додатково оснащений трифазним мостовим випрямлячем, резистором і керованим розмикальним контактом, при цьому до виходу трифазного мостового випрямляча підключені з'єднані паралельно резистор і керований розмикальний контакт, а до входу...
Пристрій захисту від впливу зворотного енергетичного потоку асинхронного двигуна на точку ушкодження в кабелі живлення
Номер патенту: 103934
Опубліковано: 10.12.2013
Автори: Маренич Костянтин Миколайович, Лагута Ігор Олександрович, Ковальова Інна Володимирівна
Мітки: енергетичного, точку, живлення, двигуна, пристрій, кабелі, потоку, впливу, захисту, асинхронного, ушкодження, зворотного
Формула / Реферат:
Пристрій захисту від впливу зворотного енергетичного потоку асинхронного двигуна на точку ушкодження в кабелі живлення, що містить послідовно з'єднані перший резистор і діод, катод якого приєднаний до металевого корпуса асинхронного двигуна, а також ланцюг з'єднання фазних обмоток статора двигуна у трифазну схему, у якому послідовно до кожної фазної обмотки статора приєднаний силовий розмикаючий контакт виконавчого комутаційного апарата, до...
Пристрій визначення стану витоку струму на землю в мережі двошвидкісного асинхронного двигуна
Номер патенту: 103735
Опубліковано: 11.11.2013
Автори: Ковальова Інна Володимирівна, Маренич Костянтин Миколайович
Мітки: пристрій, струму, асинхронного, землю, двигуна, витоку, визначення, мережі, двошвидкісного, стану
Формула / Реферат:
Пристрій визначення стану витоку струму на землю в мережі двошвидкісного асинхронного двигуна, що містить реагуючий орган, а також діод, приєднаний катодом до затиску заземлення, а анодом - до першого вивода конденсатора, який відрізняється тим, що пристрій додатково оснащений трансформатором, первинна обмотка якого складається з двох частин, при цьому крайні виводи первинної обмотки трансформатора приєднані до точок з'єднання у...
Пристрій контакторної комутації асинхронного двигуна в електромережі технологічної дільниці
Номер патенту: 102285
Опубліковано: 25.06.2013
Автори: Маренич Костянтин Миколайович, Ковальова Інна Володимирівна
МПК: H02H 3/00
Мітки: технологічної, контакторної, асинхронного, електромережі, комутації, дільниці, двигуна, пристрій
Формула / Реферат:
Пристрій контакторної комутації асинхронного двигуна в електромережі технологічної дільниці, що містить блок дистанційного керування контактором, кабельний ввід, приєднаний до силової контактної групи контактора, який відрізняється тим, що пристрій додатково містить два блоки контролю величин фазних струмів, два вузли порівняння з нульовим рівнем сигналу, логічний елемент ВИКЛЮЧНЕ АБО, одновібратор та виконавчий елемент, при цьому до...
Пристрій захисту від впливу зворотного енергетичного потоку асинхронного двигуна на точку ушкодження в кабелі живлення
Номер патенту: 73720
Опубліковано: 10.10.2012
Автори: Лагута Ігор Олександрович, Ковальова Інна Володимирівна, Маренич Костянтин Миколайович
МПК: H02H 3/08
Мітки: ушкодження, захисту, живлення, впливу, пристрій, потоку, кабелі, зворотного, енергетичного, точку, асинхронного, двигуна
Формула / Реферат:
Пристрій захисту від впливу зворотного енергетичного потоку асинхронного двигуна на точку ушкодження в кабелі живлення, що містить послідовно з'єднані перший резистор і діод, катод якого приєднаний до металевого корпуса асинхронного двигуна, а також ланцюг з'єднання фазних обмоток статора двигуна у трифазну схему, у якому послідовно до кожної фазної обмотки статора приєднаний силовий розмикаючий контакт виконавчого комутаційного апарата, до...
Пристрій захисту від впливу зворотного енергетичного потоку асинхронного двигуна на точку короткого замикання в кабелі живлення
Номер патенту: 71661
Опубліковано: 25.07.2012
Автори: Маренич Костянтин Миколайович, Лагута Ігор Олександрович, Ковальова Інна Володимирівна
МПК: H02H 3/00
Мітки: точку, захисту, асинхронного, короткого, пристрій, впливу, кабелі, живлення, потоку, зворотного, замикання, енергетичного, двигуна
Формула / Реферат:
Пристрій захисту від впливу зворотного енергетичного потоку асинхронного двигуна на точку короткого замикання в кабелі живлення, що містить ланцюг з'єднання фазних обмоток статора двигуна у трифазну схему, у якому послідовно до кожної фазної обмотки статора приєднаний силовий розмикаючий контакт виконавчого комутаційного апарату, до входу якого підключений вихід реагуючого органу, приєднаного послідовно між металевим корпусом асинхронного...

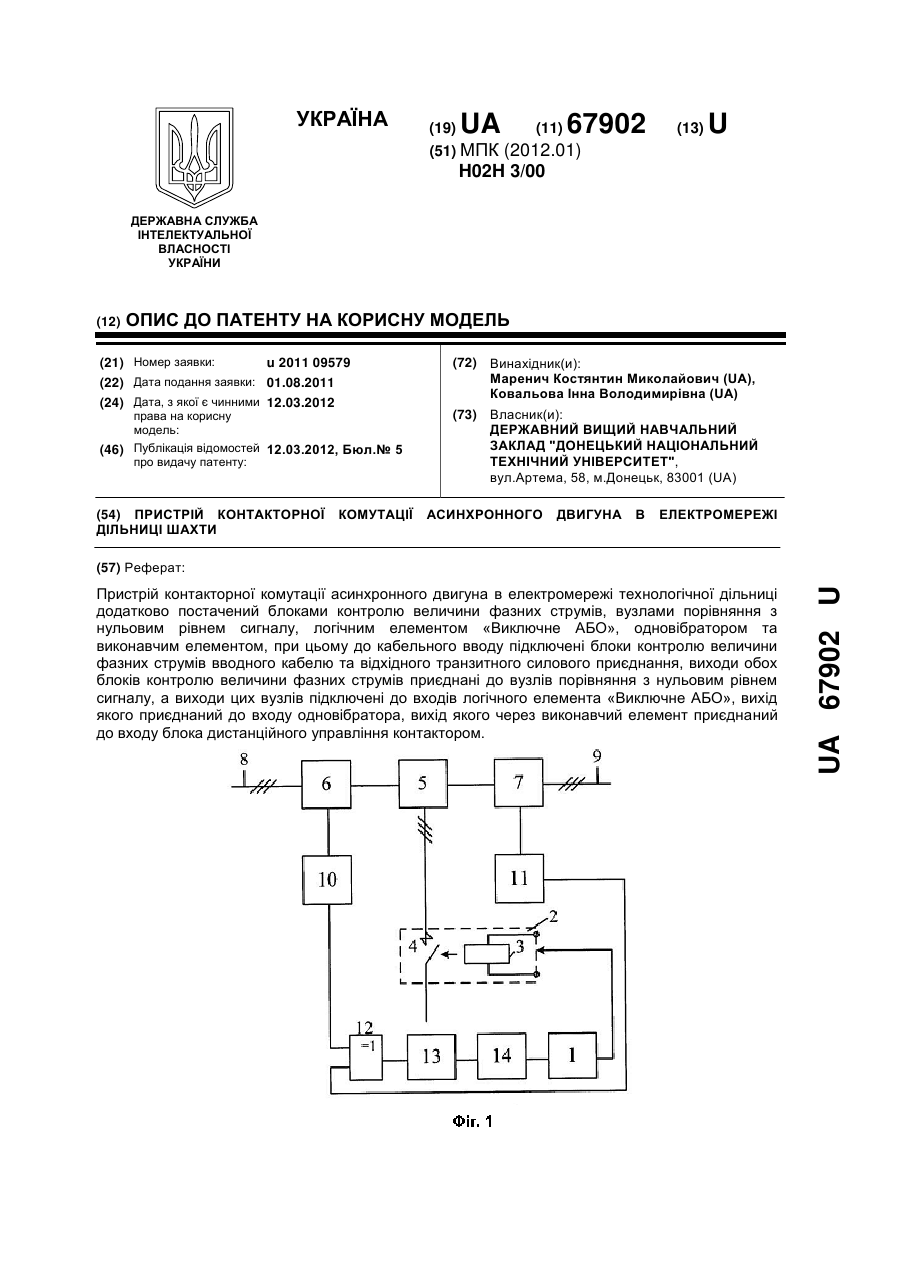

Пристрій контакторної комутації асинхронного двигуна в електромережі дільниці шахти
Номер патенту: 67902
Опубліковано: 12.03.2012
Автори: Маренич Костянтин Миколайович, Ковальова Інна Володимирівна
МПК: H02H 3/00
Мітки: шахті, дільниці, комутації, пристрій, двигуна, електромережі, контакторної, асинхронного
Формула / Реферат:
Пристрій контакторної комутації асинхронного двигуна в електромережі технологічної дільниці, що містить блок дистанційного управління контактором, кабельний ввід, приєднаний до силової контактної групи контактора, який відрізняється тим, що пристрій додатково постачений блоками контролю величини фазних струмів, вузлами порівняння з нульовим рівнем сигналу, логічним елементом "Виключне АБО", одновібратором та виконавчим елементом,...
Спосіб струмового захисту в мережі живлення асинхронного двигуна в складі гірничого дільничного електротехнічного комплексу
Номер патенту: 97592
Опубліковано: 27.02.2012
Автори: Ковальова Інна Володимирівна, Маренич Костянтин Миколайович, Василець Святослав Володимирович
МПК: H02H 7/09, H02H 7/08, H02H 3/10 ...
Мітки: складі, електротехнічного, асинхронного, захисту, мережі, двигуна, гірничого, комплексу, живлення, спосіб, струмового, дільничного
Формула / Реферат:
Спосіб струмового захисту в мережі живлення асинхронного двигуна в складі гірничого дільничного електротехнічного комплексу, що включає визначення струму мережі живлення асинхронного двигуна шляхом випрямлення вторинних параметрів трансформаторів струму в ланцюгах статора двигуна та формування команди на роз'єднання трифазної схеми обмоток статора, який відрізняється тим, що водночас із роз'єднанням трифазної схеми обмоток статора...
Спосіб струмового захисту в мережі живлення асинхронного двигуна в складі гірничого дільничного електротехнічного комплексу
Номер патенту: 62399
Опубліковано: 25.08.2011
Автори: Маренич Костянтин Миколайович, Василець Святослав Володимирович, Ковальова Інна Володимирівна
МПК: H02H 3/00
Мітки: складі, струмового, спосіб, електротехнічного, мережі, дільничного, двигуна, захисту, асинхронного, гірничого, комплексу, живлення
Формула / Реферат:
Спосіб струмового захисту в мережі живлення асинхронного двигуна в складі гірничого дільничного електротехнічного комплексу, що включає визначення струму мережі живлення асинхронного двигуна шляхом випрямлення вторинних параметрів трансформаторів струму в ланцюгах статора двигуна та формування команди на роз'єднання трифазної схеми обмоток статора, який відрізняється тим, що водночас із роз'єднанням трифазної схеми обмоток статора...
Пристрій захисту від впливу асинхронного двигуна на точку короткого замикання в кабелі живлення
Номер патенту: 95757
Опубліковано: 25.08.2011
Автори: Лагута Ігор Олександрович, Василець Святослав Володимирович, Ковальова Інна Володимирівна, Маренич Костянтин Миколайович
Мітки: захисту, двигуна, точку, замикання, короткого, живлення, асинхронного, впливу, кабелі, пристрій
Формула / Реферат:
Пристрій захисту від впливу асинхронного двигуна на точку короткого замикання в кабелі живлення, що містить трансформатор струму, підключений виходом до входу виконавчого комутаційного апарата, два силових розмикаючих контакти якого з'єднані послідовно і приєднані до виводів фазних обмоток статора асинхронного двигуна, створюючи ланцюг з'єднання останніх у трифазну схему, який відрізняється тим, що трансформатор струму є підключеним у ланці...
Пристрій захисту від впливу асинхронного двигуна на точку короткого замикання в кабелі живлення
Номер патенту: 61523
Опубліковано: 25.07.2011
Автори: Лагута Ігор Олександрович, Василець Святослав Володимирович, Маренич Костянтин Миколайович, Ковальова Інна Володимирівна
МПК: H02H 3/10
Мітки: живлення, двигуна, кабелі, захисту, впливу, пристрій, короткого, асинхронного, замикання, точку
Формула / Реферат:
Пристрій захисту від впливу асинхронного двигуна на точку короткого замикання в кабелі живлення, що містить трансформатор струму, підключений виходом до входу виконавчого комутаційного апарата, два силових розмикаючих контакти якого з'єднані послідовно і приєднані до виводів фазних обмоток статора асинхронного двигуна, створюючи ланцюг з'єднання останніх у трифазну схему, який відрізняється тим, що трансформатор струму є підключеним у ланці...
Спосіб захисту від струмів короткого замикання в мережі живлення асинхронного двигуна
Номер патенту: 50773
Опубліковано: 25.06.2010
Автори: Ковальова Інна Володимирівна, Маренич Костянтин Миколайович
МПК: H02H 3/00
Мітки: захисту, мережі, струмів, живлення, асинхронного, короткого, двигуна, замикання, спосіб
Формула / Реферат:
Спосіб захисту від струмів короткого замикання в мережі живлення асинхронного двигуна, що включає вимірювання інтервалу часу між проходженням струмом мережі заданих нижнього та верхнього фіксованих рівнів і зіставлення цього інтервалу часу з довжиною імпульсу, що відповідає короткому замиканню, та формування команди на захисне відключення напруги живлення мережі в разі, якщо цей інтервал часу не перевищує заданий гранично припустимий, який...
Спосіб захисту від струмів короткого замикання в мережі живлення асинхронного двигуна
Номер патенту: 48268
Опубліковано: 10.03.2010
Автори: Маренич Костянтин Миколайович, Ковальова Інна Володимирівна
МПК: H02H 3/00
Мітки: двигуна, струмів, спосіб, живлення, мережі, асинхронного, короткого, замикання, захисту
Формула / Реферат:
Спосіб захисту від струмів короткого замикання в мережі живлення асинхронного двигуна, що включає визначення струму мережі живлення асинхронного двигуна і формування команди на відключення двигуна від джерела живлення в разі перевищення струмом мережі встановленої припустимої величини, який відрізняється тим, що в процесі відключення напруги асинхронного двигуна від джерела живлення визначають струм його статора і в разі наявності...
