Панченко Дмитро Вікторович

Номер патенту: 18291

Опубліковано: 25.12.1997

Автори: Панченко Дмитро Вікторович, Панченко Віктор Микитович

МПК: H02M 1/08

Мітки: ключем, силовим, управління, пристрій

Формула / Реферат:

1. Устройство для управления силовым ключом, содержащее транзистор первого типа проводимости и вспомогательный ключевой элемент, первый вывод которого соединен с первым выводом источника питания, а второй вывод соединен с выходным зажимом, предназначенным для подключения к управляющему электроду силового ключа, для подключения к силовому электроду которого предназначен второй выходной зажим, соединенный с первым выводом диода и первым выводом...

Номер патенту: 15503

Опубліковано: 30.06.1997

Автори: Панченко Віктор Микитович, Панченко Дмитро Вікторович

МПК: H02M 1/06, H02M 7/505

Мітки: пристрій, вентилів, керованих, групи, комутації

Текст:

...силовые электроды объединены и через коммутирующий конденсатор подключены к 15503 ная электрическая предлагаемого устройстразноименным силовым электродам полнова для коммутации группы управляемых венстью управляемых ключей последовательтилей; на фиг.2 показано применение ной цепочки, противоположные силовые предлагаемого устройства коммутации в инэлектроды которых соединены с выводами для подключения одноименных силовых 5 верторе с...

Номер патенту: 15603

Опубліковано: 30.06.1997

Автори: Дубровін Віктор Степанович, Панченко Дмитро Вікторович, Панченко Віктор Микитович, Тонкаль Володимир Єфимович, Гречко Едуард Микитович

МПК: H02M 7/505

Мітки: інвертор

Текст:

...управляемых вентилей подключены к общим точкам анодов и катодов управляемых вентилей моста, в мосте обратных вентилей свобод ные силовые электроды цепочек управляемых вентилей связаны через диоды с выводами постоянного тока силового моста, а через вспомогательные управляемые вентили - с одноименными силовыми электродами полностью управляемых вентилей, средние выводы цепочек управляемых вентилей силового моста и моста обратных вентилей...

Номер патенту: 1503

Опубліковано: 25.07.1994

Автори: Панченко Дмитро Вікторович, Панченко Віктор Микитович

МПК: H02M 3/04

Мітки: ключовий, елемент, керований

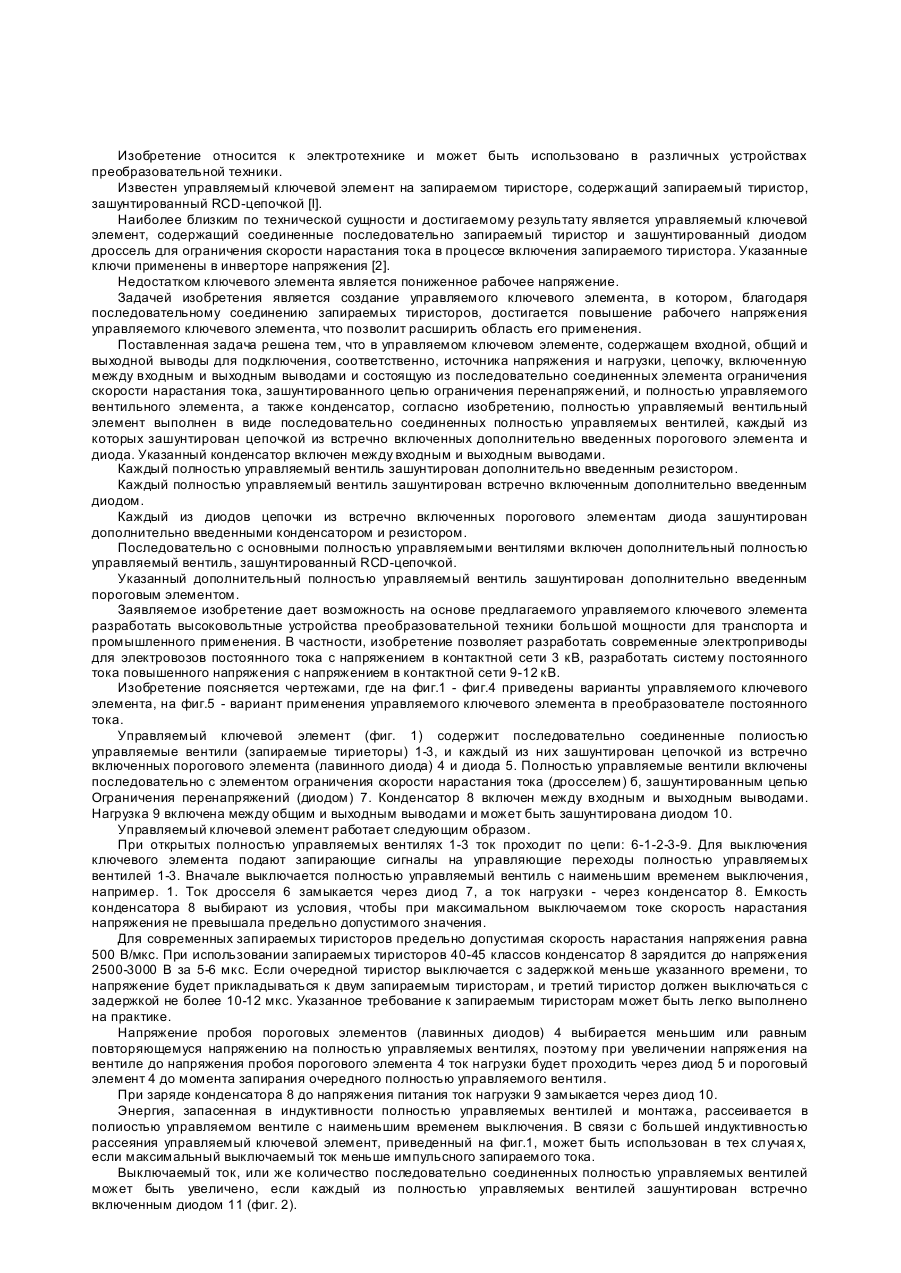

Формула / Реферат:

1. Управляемый ключевой элемент, содержащий входной, общий и выходной выводы для подключения, соответственно, источника напряжения и нагрузки, цепочку, включенную между входным и выходным выводами и состоящую из последовательно соединенных элемента ограничения скорости нарастания тока, зашунтированного цепью ограничения перенапряжении, и полностью управляемого вентильного элемента, а также конденсатор, отличающийся тем, что полностью...
