Будівельна сендвіч-панель

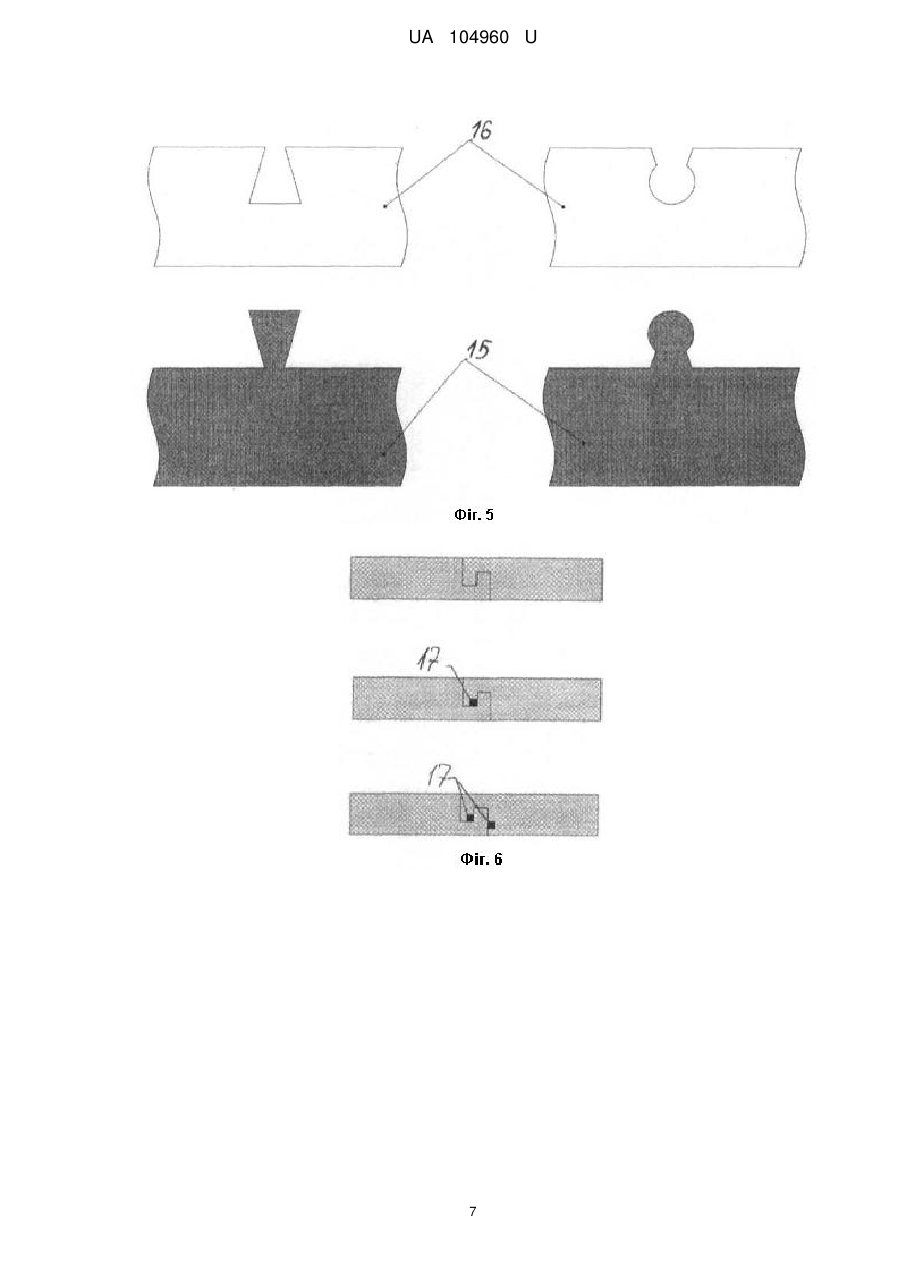

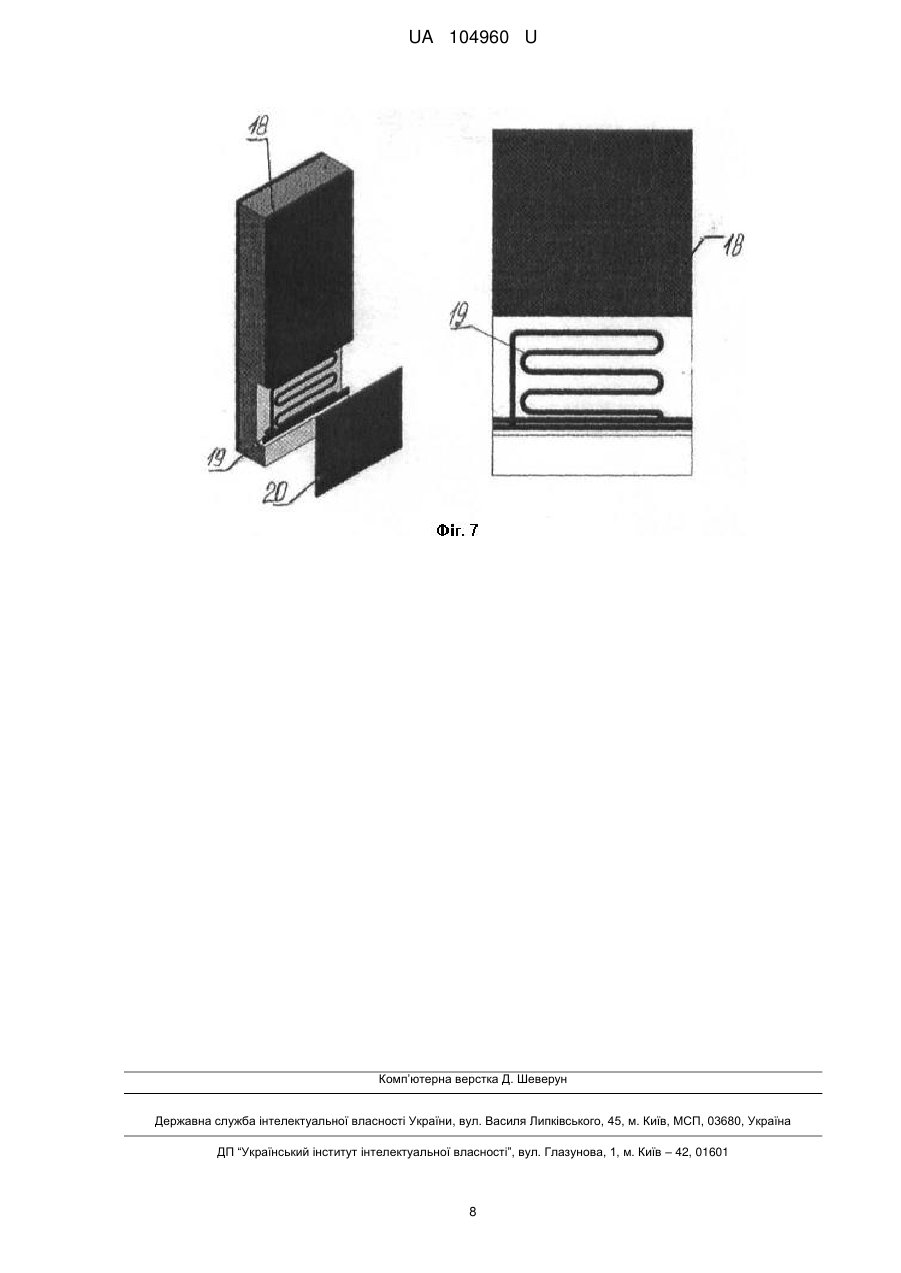

Реферат: Будівельна сендвіч-панель містить з'єднані між собою будівельну плиту та шар утеплювального матеріалу. Додатково містить ще одну будівельну плиту, з'єднану з шаром утеплювального матеріалу таким чином, що утеплювальний матеріал знаходиться між двома плитами. Кожна з плит містить ребра жорсткості, що розміщено на одній з сторін кожної плити, а саме на тій, яка стикається з шаром утеплювального матеріалу, який в свою чергу містить пази відповідної ребрам жорсткості форми, де ребра жорсткості плит розміщено в відповідних пазах утеплювального матеріалу. Додатково утеплювальний матеріал містить поздовжні та поперечні вирізи для доповнення конструкції додатковими елементами. Обидві плити додатково з'єднані між собою стяжними штифтами з термостійкого матеріалу. UA 104960 U (54) БУДІВЕЛЬНА СЕНДВІЧ-ПАНЕЛЬ UA 104960 U UA 104960 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, зокрема до елементів збірно-розбірних просторових споруд, які можуть бути використані при спорудженні малоповерхових будівель технічного, громадського, культурного і побутового призначення. Найближчим аналогом корисної моделі по технічній суті є сендвіч-панель, яка характеризується тим, що складається з теплоблока із пінополістиролу й декоративнозахисного шару (Патент України №57477). У результаті здійснення заявленої корисної моделі маємо однобічну незнімну опалубку, сендвіч-панель з готовим фасадним покриттям підвищеної міцності, з надійним кріпленням до несучої конструкції й до теплоблока з пінополістиролу, які забезпечують енергоефективне утеплення, з розмаїтістю декоративного оформлення фасадів і низькою собівартістю, завдяки мінімальному використанню ручної праці й високій швидкості монтажу сендвіч-панелей. Недоліком цієї панелі є те, що вона не може використовуватись як самостійний елемент для будівництва приміщень. В основу корисної моделі поставлена задача удосконалити сендвіч-панель таким чином, щоб її можна було використовувати при будівництві як окремий будівельний елемент, при цьому, щоб зводилася до мінімуму потреба в оздоблювальних роботах на місці будівництва, а сама сендвіч-панель була надійною та міцною при експлуатації. Поставлена задача вирішується тим, що будівельна сендвіч-панель містить з'єднані між собою будівельну плиту та шар утеплювального матеріалу та додатково містить ще одну будівельну плиту, з'єднану з шаром утеплювального матеріалу таким чином, що утеплювальний матеріал знаходиться між двома плитами. Утеплювальний матеріал може бути пористим по структурі, може бути пінопластом. Кожна з плит містить ребра жорсткості, що розміщено на одній з сторін кожної плити, а саме на тій, яка стикається з шаром утеплювального матеріалу, який в свою чергу містить пази відповідної ребрам жорсткості форми, де ребра жорсткості плит розміщено в відповідних пазах утеплювального матеріалу. Ребра можуть бути виконані грушеподібної або конусоподібної форми таким чином, що розширяються від плити, а торці панелей можуть мати вертикальні канавки для їх заповнення іншим матеріалом. Утеплювальний матеріал додатково містить поздовжні та поперечні вирізи для доповнення конструкції додатковими елементами. Це можуть бути вирізи в торцях сендвіч-панелі. Для підвищення міцності конструкції плити додатково з'єднані між собою стяжними штифтами з термостійкого матеріалу. В сендвіч-панелі, що заявляються, може бути вмонтоване додаткове оснащення, таке як інженерні мережі, опалювальні пристрої, рекуператори, сонячні колектори, водяні колектори. Таке оснащення вмонтовується при виробництві та при використанні корисної моделі спрощує процес будівництва безпосередньо на будівельному майданчику. Зовнішні шари сендвіч-панелі можуть бути виготовлені з різноманітним декоративним покриттям. Таким чином після зведення конструкції на будівельному майданчику можна уникнути штукатурних та декоративно-оздоблювальних робіт. Конструкція додатково може містити анкери з різьбовим з'єднанням для кріплення додаткових елементів. Такі конструктивні елементи спрощують транспортування та монтаж. Будівельна сендвіч-панель, що заявляється, може являти собою будівельну сендвіч-панель для горизонтального перекриття, стінову панель, дахову панель. Причому сендвіч-панель для перекриття містить додатково армування та суцільні між двома плитами ребра жорсткості. Саме така конструкція сендвіч-панелі для горизонтального перекриття робить її стійкішою до навантажень. Корисна модель може бути оснащена різноманітним функціональним приладдям та декоративними елементами на заводі або в іншому облаштованому для цього місці, що робить її зручною для використання при зведенні жилих, промислових споруд тощо. Корисна модель пояснюється, але не обмежується прикладами, які наведені у формі зображень: Фіг. 1 - Приклад конструкції будівельної сендвіч-панелі, де 1 - поперечний виріз для додаткових елементів (для доповнення конструкції додатково інженерною мережею тощо); 2 - зовнішні плити; 3 - вертикальні фіксуючі вирізи; 4 - вирізи під горизонтальні балки; 5 - повітряна решітка; 6 - канал для подачі повітря; 7 - горизонтальні фіксуючі вирізи; 8 - поздовжній виріз для додаткових елементів; 1 UA 104960 U 5 10 15 20 9 - горизонтальний рівець для інсталяції електрики; 10-поворотний канал для подачі теплого повітря. Фіг. 2 - Стяжні штифти в сендвіч-панелі, де 11 - панелі; 12 - стяжні штифти. Фіг. 3 - Приклади виконання додаткового армування сендвіч-панелі для перекриття, де 13 - армування; 14 - ребра жорсткості; 15 - утеплювальний матеріал; Фіг. 4 (а, б, в) - Приклади виконання торців сендвіч-панелі. Фіг. 5 - Приклади виконання ребер жорсткості сендвіч-панелі, де 15 - плита; 16 - утеплювальний матеріал. Фіг. 6 - Варіанти замків в сендвіч-панелі, де 17 - проливки для заповнення іншим матеріалом. Фіг. 7 - Варіант розміщення радіатора в сендвіч-панелі, де 18 - сендвіч-панель; 19 - опалювальний пристрій; 20 - кришка. Технічний результат досягається за рахунок удосконаленої конструкції та додатковим елементам. Сендвіч-панель, що заявляється, може застосовуватись при будівництві як окремий будівельний елемент, є надійною та міцною при експлуатації. Окрім того, головною властивістю є те, що потреба в оздоблювальних роботах на місці будівництва з використанням корисної моделі зводиться до мінімуму. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 55 1. Будівельна сендвіч-панель, яка містить з'єднані між собою будівельну плиту та шар утеплювального матеріалу, яка відрізняється тим, що додатково містить ще одну будівельну плиту, з'єднану з шаром утеплювального матеріалу таким чином, що утеплювальний матеріал знаходиться між двома плитами, кожна з плит містить ребра жорсткості, що розміщено на одній із сторін кожної плити, а саме на тій, яка стикається з шаром утеплювального матеріалу, який в свою чергу містить пази відповідної ребрам жорсткості форми, де ребра жорсткості плит розміщено в відповідних пазах утеплювального матеріалу, додатково утеплювальний матеріал містить поздовжні та поперечні вирізи для доповнення конструкції додатковими елементами, обидві плити додатково з'єднані між собою стяжними штифтами з термостійкого матеріалу. 2. Будівельна cендвіч-панель за п. 1, яка відрізняється тим, що ребра мають грушоподібну форму та (або) конусоподібну форму, а саме розширяються від плити. 3. Будівельна сендвіч-панель за п. 1, яка відрізняється тим, що додатково містить вбудовані інженерні мережі та (або) опалювальні пристрої, та (або) рекуператори, та (або) сонячні колектори, та (або) водяні колектори. 4. Будівельна cендвіч-панель за п. 1, яка відрізняється тим, що принаймні одна зовнішня сторона вкрита декоративним покриттям. 5. Будівельна cендвіч-панель за п. 1, яка відрізняється тим, що на торці сендвіч-панелі сформовані замки, які виконані з можливістю замикати при стику торці двох сендвіч-панелей між собою. 6. Будівельна cендвіч-панель за п. 1, яка відрізняється тим, що торці принаймні однієї панелі сформовані з канавками для їх заповнення іншим матеріалом. 7. Будівельна cендвіч-панель за п. 1, яка відрізняється тим, що є панеллю для горизонтального перекриття. 8. Будівельна cендвіч-панель за п. 7, яка відрізняється тим, що сендвіч-панель для перекриття містить додатково армування. 9. Будівельна cендвіч-панель за п. 7, яка відрізняється тим, що сендвіч-панель для перекриття містить суцільні між двома плитами ребра жорсткості. 10. Будівельна cендвіч-панель за п. 1, яка відрізняється тим, що є стіновою панеллю. 11. Будівельна cендвіч-панель за п. 1, яка відрізняється тим, що є даховою панеллю. 12. Будівельна cендвіч-панель за п. 1, яка відрізняється тим, що додатково містить принаймні один анкер з різьбовим з'єднанням для кріплення додаткових елементів, в тому числі під час транспортування та монтажу. 2 UA 104960 U 13. Будівельна cендвіч-панель за п. 1, яка відрізняється тим, що утеплювальний матеріал є пористим. 14. Будівельна cендвіч-панель за п. 1, яка відрізняється тим, що утеплювальним матеріалом є пінопласт. 3 UA 104960 U 4 UA 104960 U 5 UA 104960 U 6 UA 104960 U 7 UA 104960 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
