Спосіб будівництва приміщень з застосуванням будівельних сендвіч-панелей

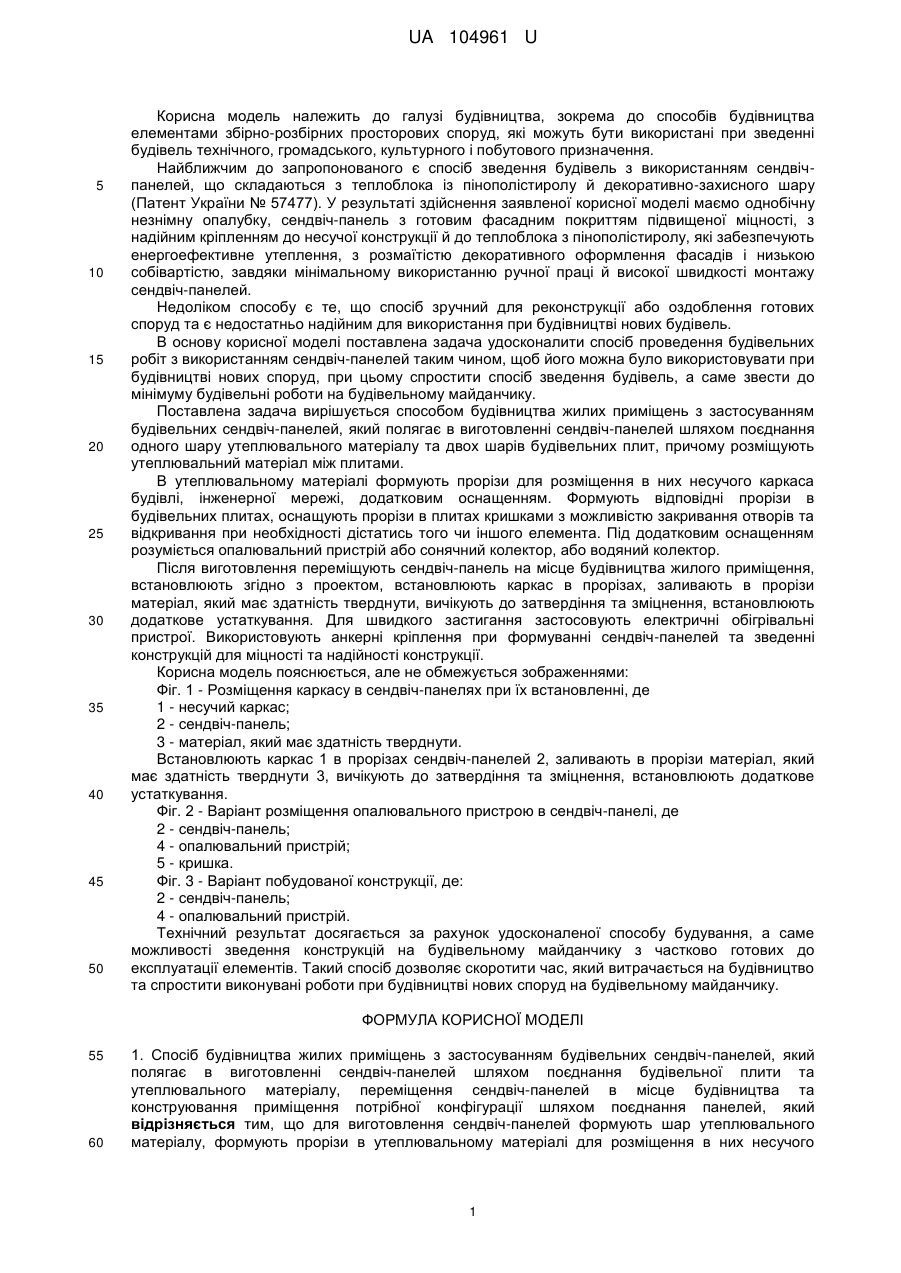

Реферат: Спосіб будівництва жилих приміщень з застосуванням будівельних сендвіч-панелей, який полягає в виготовленні сендвіч-панелей шляхом поєднання будівельної плити та утеплювального матеріалу, переміщення сендвіч-панелей в місце будівництва та конструювання приміщення потрібної конфігурації шляхом поєднання панелей. Для виготовлення сендвіч-панелей формують шар утеплювального матеріалу, формують прорізи в утеплювальному матеріалі для розміщення в них несучого каркаса будівлі, інженерної мережі та (або) принаймні одного опалювального пристрою, та (або) сонячного колектора, та (або) водяного колектора, поєднують один шар утеплювального матеріалу та шари будівельних плит. Розміщують утеплювальний матеріал між плитами, переміщують сендвіч-панель на місце будівництва жилого приміщення, встановлюють згідно з проектом, встановлюють каркас в прорізах, заливають в прорізи матеріал, який має здатність тверднути, вичікують до затвердіння та зміцнення, встановлюють додаткове устаткування. UA 104961 U (54) СПОСІБ БУДІВНИЦТВА ПРИМІЩЕНЬ З ЗАСТОСУВАННЯМ БУДІВЕЛЬНИХ СЕНДВІЧ-ПАНЕЛЕЙ UA 104961 U UA 104961 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва, зокрема до способів будівництва елементами збірно-розбірних просторових споруд, які можуть бути використані при зведенні будівель технічного, громадського, культурного і побутового призначення. Найближчим до запропонованого є спосіб зведення будівель з використанням сендвічпанелей, що складаються з теплоблока із пінополістиролу й декоративно-захисного шару (Патент України № 57477). У результаті здійснення заявленої корисної моделі маємо однобічну незнімну опалубку, сендвіч-панель з готовим фасадним покриттям підвищеної міцності, з надійним кріпленням до несучої конструкції й до теплоблока з пінополістиролу, які забезпечують енергоефективне утеплення, з розмаїтістю декоративного оформлення фасадів і низькою собівартістю, завдяки мінімальному використанню ручної праці й високої швидкості монтажу сендвіч-панелей. Недоліком способу є те, що спосіб зручний для реконструкції або оздоблення готових споруд та є недостатньо надійним для використання при будівництві нових будівель. В основу корисної моделі поставлена задача удосконалити спосіб проведення будівельних робіт з використанням сендвіч-панелей таким чином, щоб його можна було використовувати при будівництві нових споруд, при цьому спростити спосіб зведення будівель, а саме звести до мінімуму будівельні роботи на будівельному майданчику. Поставлена задача вирішується способом будівництва жилих приміщень з застосуванням будівельних сендвіч-панелей, який полягає в виготовленні сендвіч-панелей шляхом поєднання одного шару утеплювального матеріалу та двох шарів будівельних плит, причому розміщують утеплювальний матеріал між плитами. В утеплювальному матеріалі формують прорізи для розміщення в них несучого каркаса будівлі, інженерної мережі, додатковим оснащенням. Формують відповідні прорізи в будівельних плитах, оснащують прорізи в плитах кришками з можливістю закривання отворів та відкривання при необхідності дістатись того чи іншого елемента. Під додатковим оснащенням розуміється опалювальний пристрій або сонячний колектор, або водяний колектор. Після виготовлення переміщують сендвіч-панель на місце будівництва жилого приміщення, встановлюють згідно з проектом, встановлюють каркас в прорізах, заливають в прорізи матеріал, який має здатність тверднути, вичікують до затвердіння та зміцнення, встановлюють додаткове устаткування. Для швидкого застигання застосовують електричні обігрівальні пристрої. Використовують анкерні кріплення при формуванні сендвіч-панелей та зведенні конструкцій для міцності та надійності конструкції. Корисна модель пояснюється, але не обмежується зображеннями: Фіг. 1 - Розміщення каркасу в сендвіч-панелях при їх встановленні, де 1 - несучий каркас; 2 - сендвіч-панель; 3 - матеріал, який має здатність тверднути. Встановлюють каркас 1 в прорізах сендвіч-панелей 2, заливають в прорізи матеріал, який має здатність тверднути 3, вичікують до затвердіння та зміцнення, встановлюють додаткове устаткування. Фіг. 2 - Варіант розміщення опалювального пристрою в сендвіч-панелі, де 2 - сендвіч-панель; 4 - опалювальний пристрій; 5 - кришка. Фіг. 3 - Варіант побудованої конструкції, де: 2 - сендвіч-панель; 4 - опалювальний пристрій. Технічний результат досягається за рахунок удосконаленої способу будування, а саме можливості зведення конструкцій на будівельному майданчику з частково готових до експлуатації елементів. Такий спосіб дозволяє скоротити час, який витрачається на будівництво та спростити виконувані роботи при будівництві нових споруд на будівельному майданчику. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Спосіб будівництва жилих приміщень з застосуванням будівельних сендвіч-панелей, який полягає в виготовленні сендвіч-панелей шляхом поєднання будівельної плити та утеплювального матеріалу, переміщення сендвіч-панелей в місце будівництва та конструювання приміщення потрібної конфігурації шляхом поєднання панелей, який відрізняється тим, що для виготовлення сендвіч-панелей формують шар утеплювального матеріалу, формують прорізи в утеплювальному матеріалі для розміщення в них несучого 1 UA 104961 U 5 10 15 20 каркаса будівлі, інженерної мережі та (або) принаймні одного опалювального пристрою, та (або) сонячного колектора, та (або) водяного колектора, поєднують один шар утеплювального матеріалу та шари будівельних плит, причому розміщують утеплювальний матеріал між плитами, переміщують сендвіч-панель на місце будівництва жилого приміщення, встановлюють згідно з проектом, встановлюють каркас в прорізах, заливають в прорізи матеріал, який має здатність тверднути, вичікують до затвердіння та зміцнення, встановлюють додаткове устаткування. 2. Спосіб будівництва жилих приміщень за п. 1, який відрізняється тим, що як матеріал, який має здатність тверднути, використовують бетонну суміш. 3. Спосіб будівництва жилих приміщень за п. 1, який відрізняється тим, що як утеплювальний матеріал використовують пінопласт. 4. Спосіб будівництва жилих приміщень за п. 1, який відрізняється тим, що при виготовленні сендвіч-панелі та будівництві приміщень сендвіч-панелями використовують анкерні кріплення. 5. Спосіб будівництва жилих приміщень за п. 1, який відрізняється тим, що для пришвидшення затвердіння залитого матеріалу застосовують електричні обігрівальні пристрої. 6. Спосіб будівництва жилих приміщень за п. 1, який відрізняється тим, що в будівельних плитах формують прорізи для розміщення інженерної мережі та (або) принаймні одного опалювального пристрою, та (або) сонячного колектора та (або) водяного колектора. 7. Спосіб будівництва жилих приміщень за п. 6, який відрізняється тим, що в прорізи в будівельних плитах для розміщення інженерної мережі та (або) принаймні одного опалювального пристрою, та (або) сонячного колектора, та (або) водяного колектора вбудовують кришки. 2 UA 104961 U 3 UA 104961 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
