Пристрій інформаційно-рекламного характеру з двостороннім дисплеєм

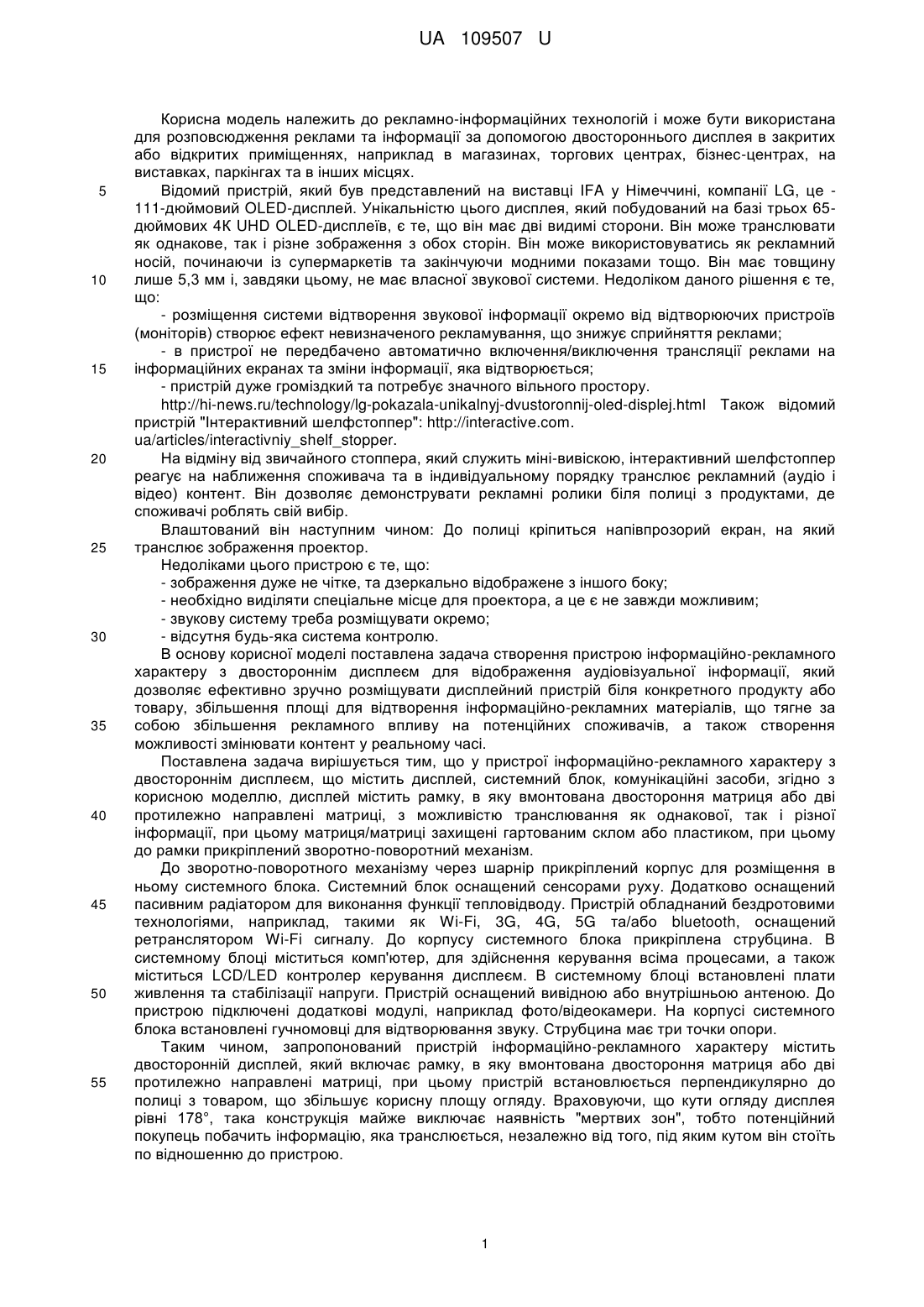

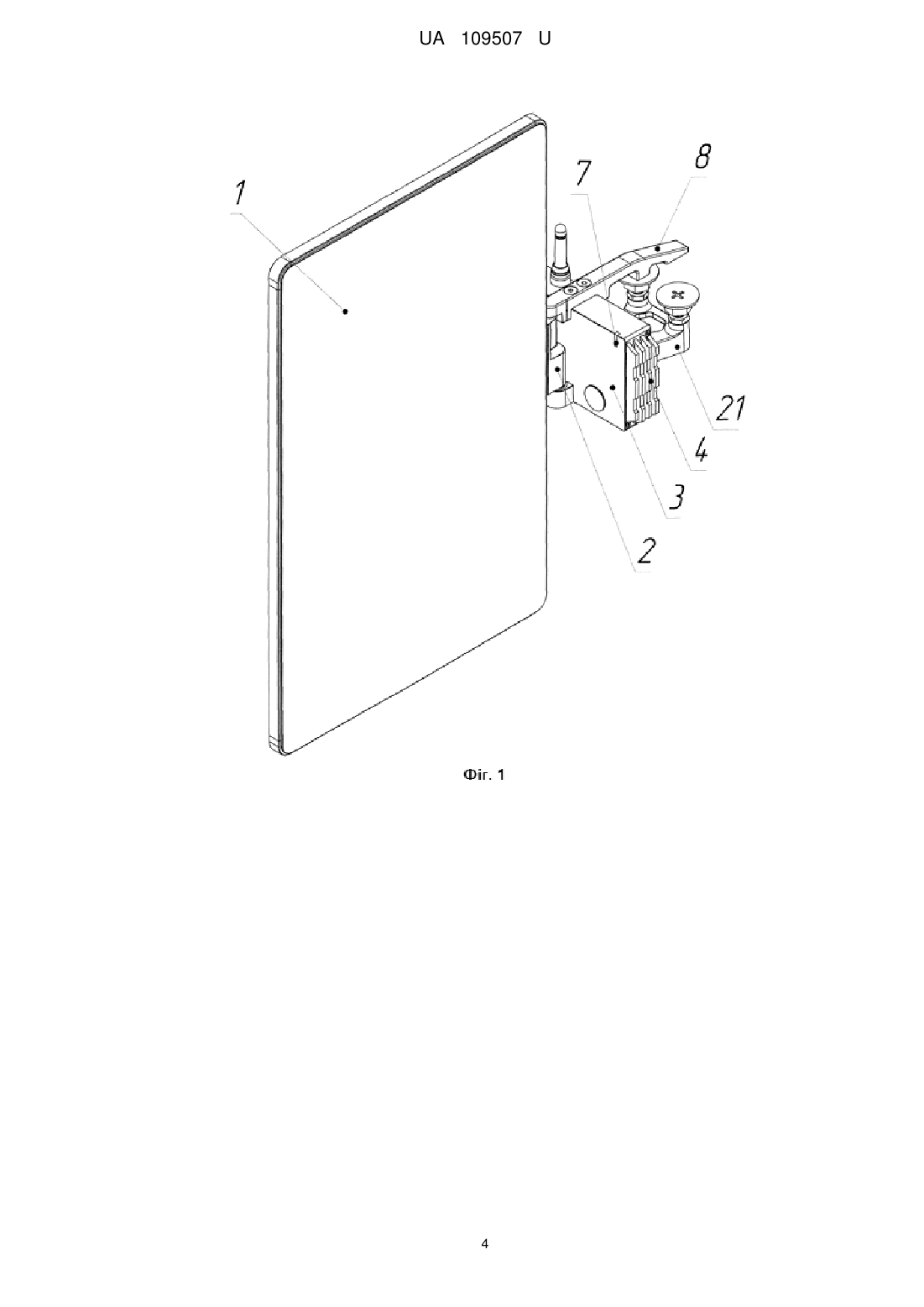

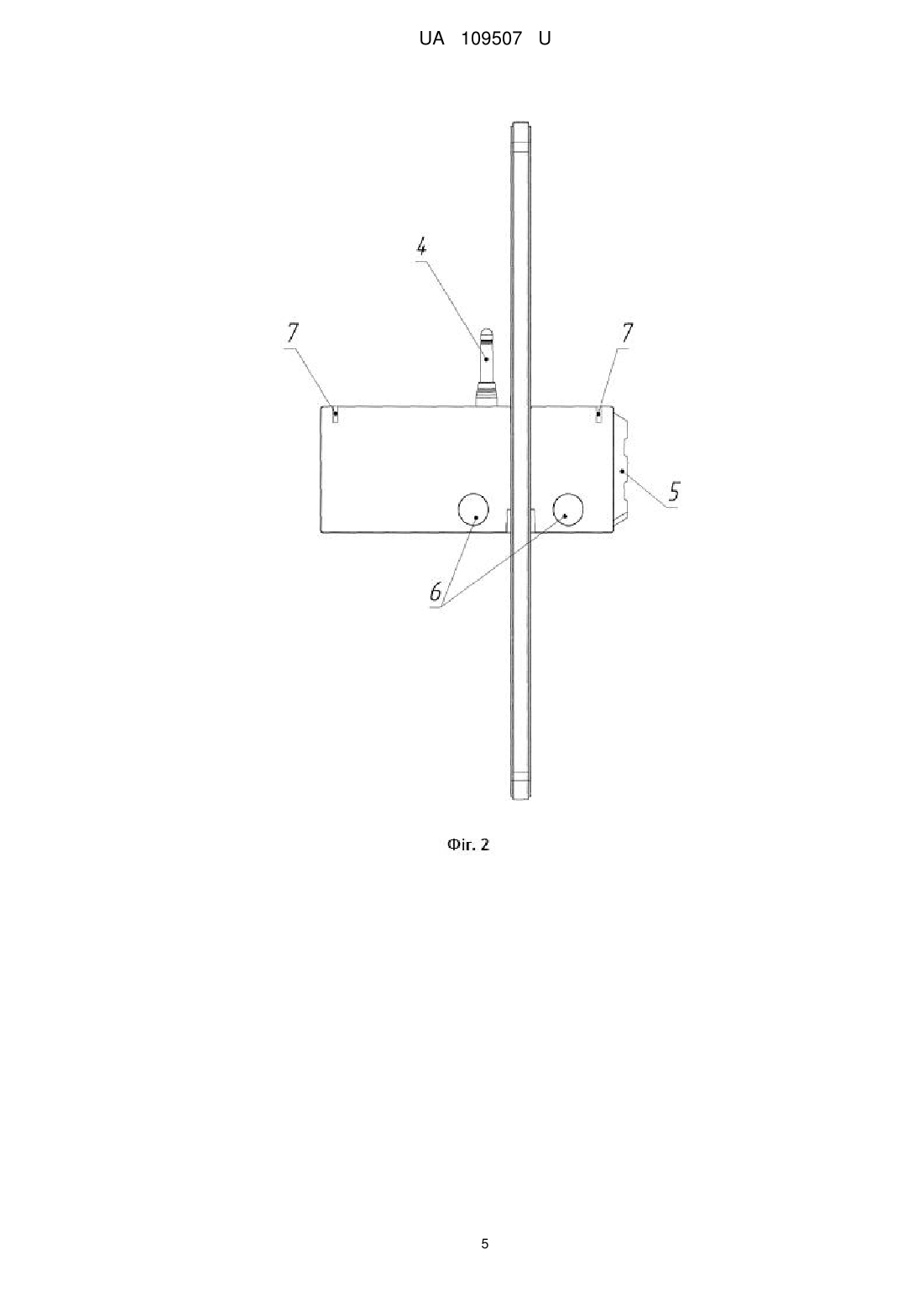

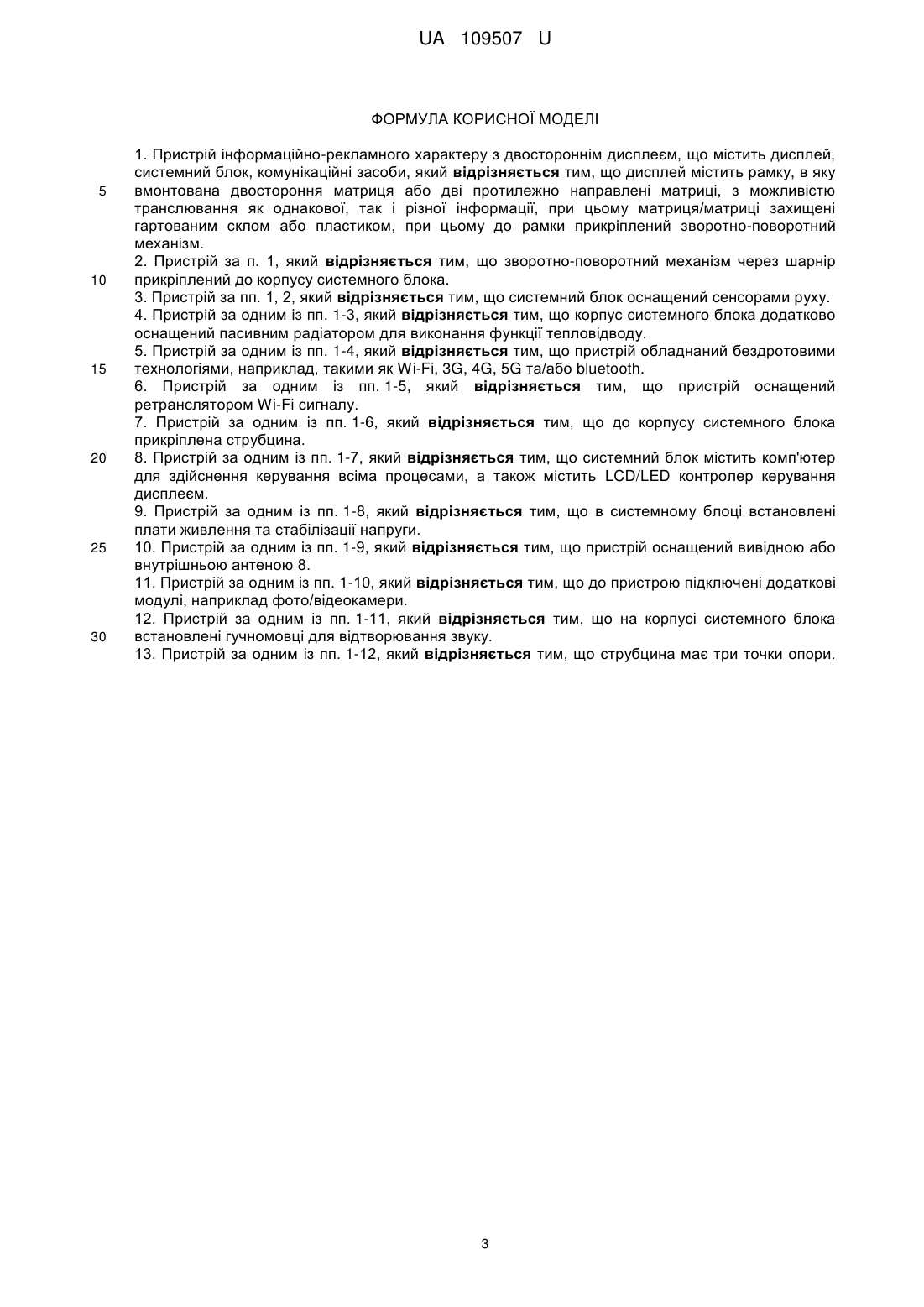

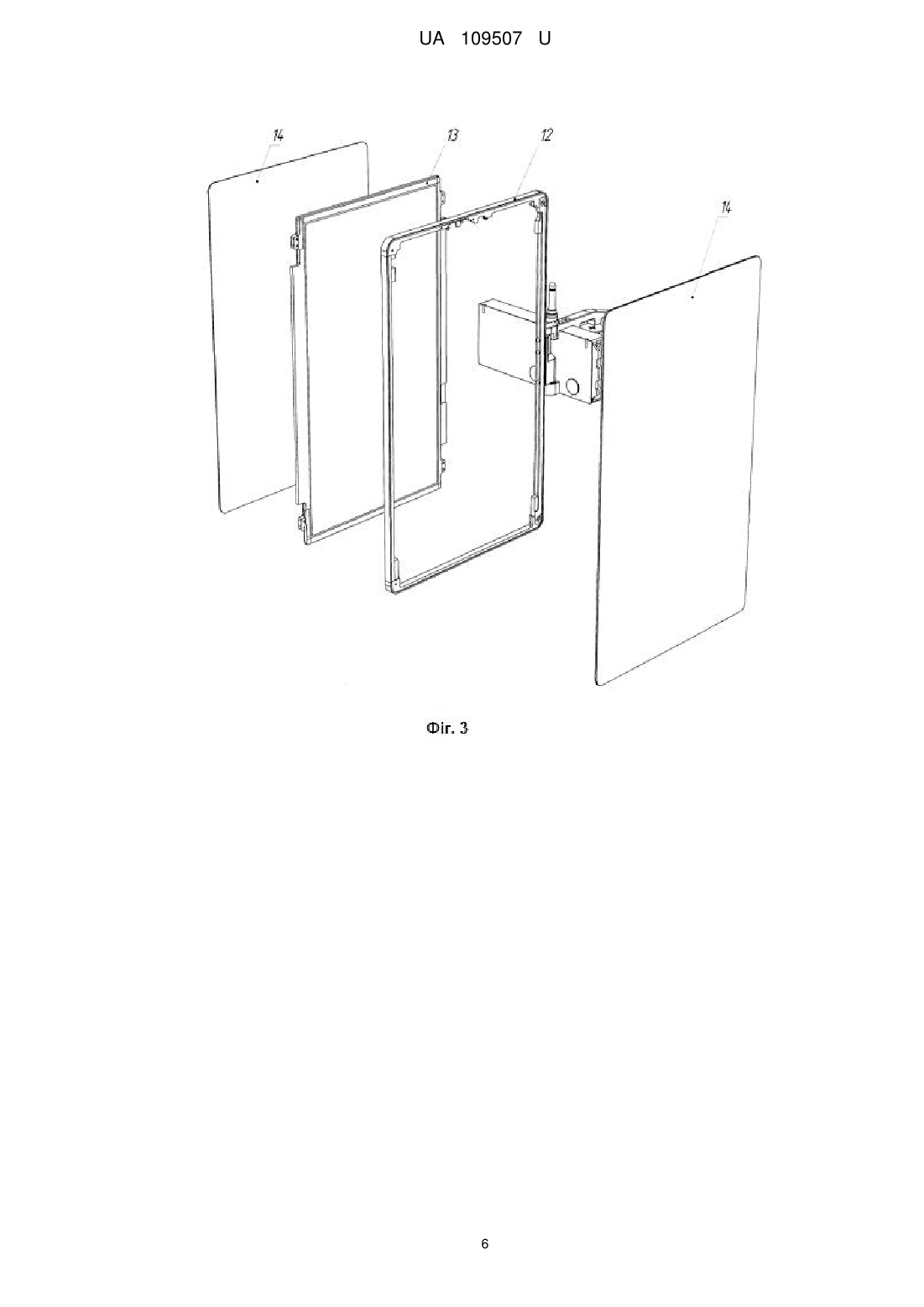

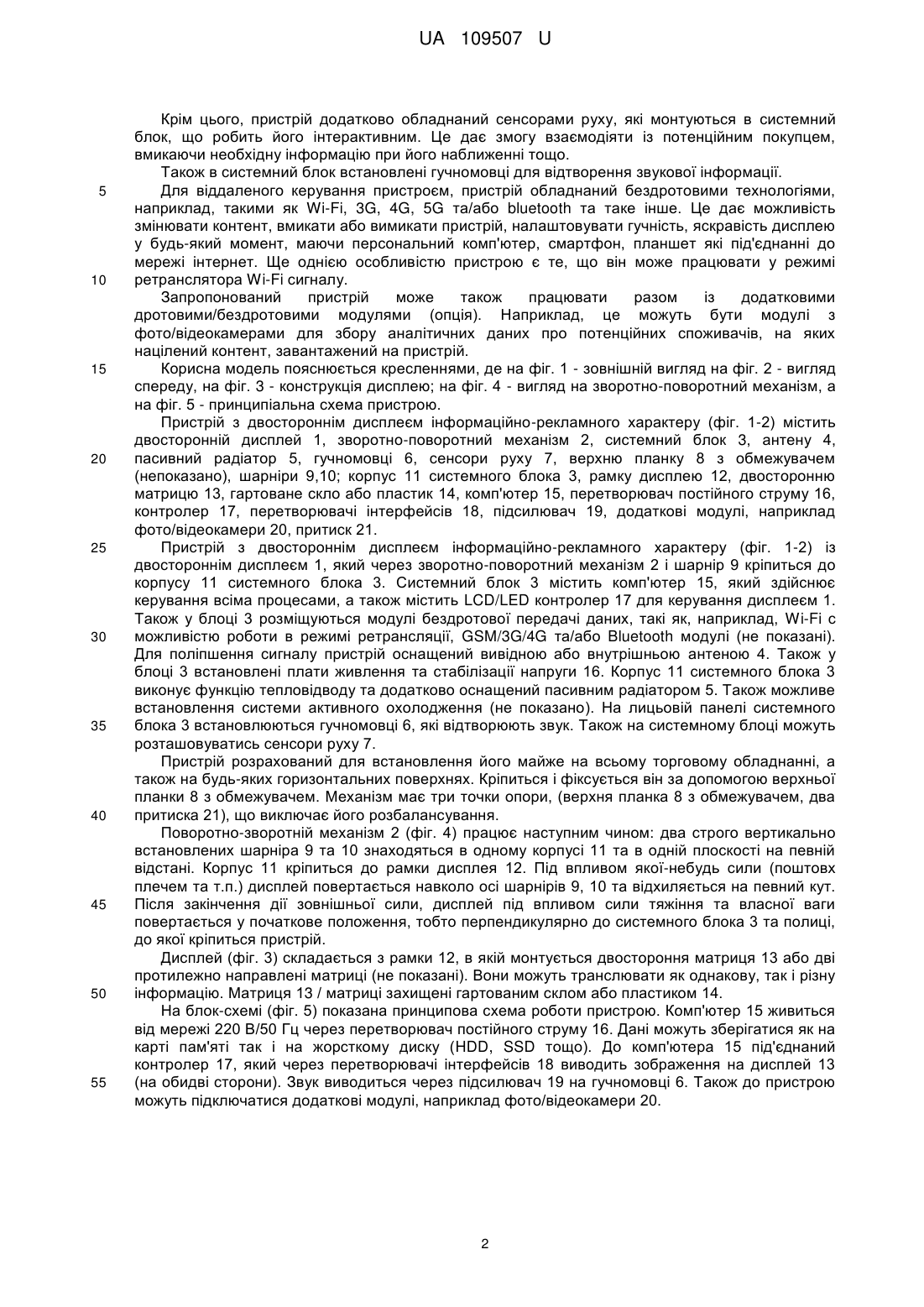

Реферат: Пристрій інформаційно-рекламного характеру з двостороннім дисплеєм, що містить дисплей, системний блок, комунікаційні засоби, причому дисплей містить рамку, в яку вмонтована двостороння матриця або дві протилежно направлені матриці, з можливістю транслювання як однакової, так і різної інформації, при цьому матриця/матриці захищені гартованим склом або пластиком, при цьому до рамки прикріплений зворотно-поворотний механізм. UA 109507 U (54) ПРИСТРІЙ ІНФОРМАЦІЙНО-РЕКЛАМНОГО ХАРАКТЕРУ З ДВОСТОРОННІМ ДИСПЛЕЄМ UA 109507 U UA 109507 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до рекламно-інформаційних технологій і може бути використана для розповсюдження реклами та інформації за допомогою двостороннього дисплея в закритих або відкритих приміщеннях, наприклад в магазинах, торгових центрах, бізнес-центрах, на виставках, паркінгах та в інших місцях. Відомий пристрій, який був представлений на виставці IFA у Німеччині, компанії LG, це 111-дюймовий OLED-дисплей. Унікальністю цього дисплея, який побудований на базі трьох 65дюймових 4К UHD OLED-дисплеїв, є те, що він має дві видимі сторони. Він може транслювати як однакове, так і різне зображення з обох сторін. Він може використовуватись як рекламний носій, починаючи із супермаркетів та закінчуючи модними показами тощо. Він має товщину лише 5,3 мм і, завдяки цьому, не має власної звукової системи. Недоліком даного рішення є те, що: - розміщення системи відтворення звукової інформації окремо від відтворюючих пристроїв (моніторів) створює ефект невизначеного рекламування, що знижує сприйняття реклами; - в пристрої не передбачено автоматично включення/виключення трансляції реклами на інформаційних екранах та зміни інформації, яка відтворюється; - пристрій дуже громіздкий та потребує значного вільного простору. http://hi-news.ru/technology/lg-pokazala-unikalnyj-dvustoronnij-oled-displej.html Також відомий пристрій "Інтерактивний шелфстоппер": http://interactive.com. ua/articles/interactivniy_shelf_stopper. На відміну від звичайного стоппера, який служить міні-вивіскою, інтерактивний шелфстоппер реагує на наближення споживача та в індивідуальному порядку транслює рекламний (аудіо і відео) контент. Він дозволяє демонструвати рекламні ролики біля полиці з продуктами, де споживачі роблять свій вибір. Влаштований він наступним чином: До полиці кріпиться напівпрозорий екран, на який транслює зображення проектор. Недоліками цього пристрою є те, що: - зображення дуже не чітке, та дзеркально відображене з іншого боку; - необхідно виділяти спеціальне місце для проектора, а це є не завжди можливим; - звукову систему треба розміщувати окремо; - відсутня будь-яка система контролю. В основу корисної моделі поставлена задача створення пристрою інформаційно-рекламного характеру з двостороннім дисплеєм для відображення аудіовізуальної інформації, який дозволяє ефективно зручно розміщувати дисплейний пристрій біля конкретного продукту або товару, збільшення площі для відтворення інформаційно-рекламних матеріалів, що тягне за собою збільшення рекламного впливу на потенційних споживачів, а також створення можливості змінювати контент у реальному часі. Поставлена задача вирішується тим, що у пристрої інформаційно-рекламного характеру з двостороннім дисплеєм, що містить дисплей, системний блок, комунікаційні засоби, згідно з корисною моделлю, дисплей містить рамку, в яку вмонтована двостороння матриця або дві протилежно направлені матриці, з можливістю транслювання як однакової, так і різної інформації, при цьому матриця/матриці захищені гартованим склом або пластиком, при цьому до рамки прикріплений зворотно-поворотний механізм. До зворотно-поворотного механізму через шарнір прикріплений корпус для розміщення в ньому системного блока. Системний блок оснащений сенсорами руху. Додатково оснащений пасивним радіатором для виконання функції тепловідводу. Пристрій обладнаний бездротовими технологіями, наприклад, такими як Wi-Fi, 3G, 4G, 5G та/або bluetooth, оснащений ретранслятором Wi-Fi сигналу. До корпусу системного блока прикріплена струбцина. В системному блоці міститься комп'ютер, для здійснення керування всіма процесами, а також міститься LCD/LED контролер керування дисплеєм. В системному блоці встановлені плати живлення та стабілізації напруги. Пристрій оснащений вивідною або внутрішньою антеною. До пристрою підключені додаткові модулі, наприклад фото/відеокамери. На корпусі системного блока встановлені гучномовці для відтворювання звуку. Струбцина має три точки опори. Таким чином, запропонований пристрій інформаційно-рекламного характеру містить двосторонній дисплей, який включає рамку, в яку вмонтована двостороння матриця або дві протилежно направлені матриці, при цьому пристрій встановлюється перпендикулярно до полиці з товаром, що збільшує корисну площу огляду. Враховуючи, що кути огляду дисплея рівні 178°, така конструкція майже виключає наявність "мертвих зон", тобто потенційний покупець побачить інформацію, яка транслюється, незалежно від того, під яким кутом він стоїть по відношенню до пристрою. 1 UA 109507 U 5 10 15 20 25 30 35 40 45 50 55 Крім цього, пристрій додатково обладнаний сенсорами руху, які монтуються в системний блок, що робить його інтерактивним. Це дає змогу взаємодіяти із потенційним покупцем, вмикаючи необхідну інформацію при його наближенні тощо. Також в системний блок встановлені гучномовці для відтворення звукової інформації. Для віддаленого керування пристроєм, пристрій обладнаний бездротовими технологіями, наприклад, такими як Wi-Fi, 3G, 4G, 5G та/або bluetooth та таке інше. Це дає можливість змінювати контент, вмикати або вимикати пристрій, налаштовувати гучність, яскравість дисплею у будь-який момент, маючи персональний комп'ютер, смартфон, планшет які під'єднанні до мережі інтернет. Ще однією особливістю пристрою є те, що він може працювати у режимі ретранслятора Wi-Fi сигналу. Запропонований пристрій може також працювати разом із додатковими дротовими/бездротовими модулями (опція). Наприклад, це можуть бути модулі з фото/відеокамерами для збору аналітичних даних про потенційних споживачів, на яких націлений контент, завантажений на пристрій. Корисна модель пояснюється кресленнями, де на фіг. 1 - зовнішній вигляд на фіг. 2 - вигляд спереду, на фіг. 3 - конструкція дисплею; на фіг. 4 - вигляд на зворотно-поворотний механізм, а на фіг. 5 - принципіальна схема пристрою. Пристрій з двостороннім дисплеєм інформаційно-рекламного характеру (фіг. 1-2) містить двосторонній дисплей 1, зворотно-поворотний механізм 2, системний блок 3, антену 4, пасивний радіатор 5, гучномовці 6, сенсори руху 7, верхню планку 8 з обмежувачем (непоказано), шарніри 9,10; корпус 11 системного блока 3, рамку дисплею 12, двосторонню матрицю 13, гартоване скло або пластик 14, комп'ютер 15, перетворювач постійного струму 16, контролер 17, перетворювачі інтерфейсів 18, підсилювач 19, додаткові модулі, наприклад фото/відеокамери 20, притиск 21. Пристрій з двостороннім дисплеєм інформаційно-рекламного характеру (фіг. 1-2) із двостороннім дисплеєм 1, який через зворотно-поворотний механізм 2 і шарнір 9 кріпиться до корпусу 11 системного блока 3. Системний блок 3 містить комп'ютер 15, який здійснює керування всіма процесами, а також містить LCD/LED контролер 17 для керування дисплеєм 1. Також у блоці 3 розміщуються модулі бездротової передачі даних, такі як, наприклад, Wi-Fi с можливістю роботи в режимі ретрансляції, GSM/3G/4G та/або Bluetooth модулі (не показані). Для поліпшення сигналу пристрій оснащений вивідною або внутрішньою антеною 4. Також у блоці 3 встановлені плати живлення та стабілізації напруги 16. Корпус 11 системного блока 3 виконує функцію тепловідводу та додатково оснащений пасивним радіатором 5. Також можливе встановлення системи активного охолодження (не показано). На лицьовій панелі системного блока 3 встановлюються гучномовці 6, які відтворюють звук. Також на системному блоці можуть розташовуватись сенсори руху 7. Пристрій розрахований для встановлення його майже на всьому торговому обладнанні, а також на будь-яких горизонтальних поверхнях. Кріпиться і фіксується він за допомогою верхньої планки 8 з обмежувачем. Механізм має три точки опори, (верхня планка 8 з обмежувачем, два притиска 21), що виключає його розбалансування. Поворотно-зворотній механізм 2 (фіг. 4) працює наступним чином: два строго вертикально встановлених шарніра 9 та 10 знаходяться в одному корпусі 11 та в одній плоскості на певній відстані. Корпус 11 кріпиться до рамки дисплея 12. Під впливом якої-небудь сили (поштовх плечем та т.п.) дисплей повертається навколо осі шарнірів 9, 10 та відхиляється на певний кут. Після закінчення дії зовнішньої сили, дисплей під впливом сили тяжіння та власної ваги повертається у початкове положення, тобто перпендикулярно до системного блока 3 та полиці, до якої кріпиться пристрій. Дисплей (фіг. 3) складається з рамки 12, в якій монтується двостороння матриця 13 або дві протилежно направлені матриці (не показані). Вони можуть транслювати як однакову, так і різну інформацію. Матриця 13 / матриці захищені гартованим склом або пластиком 14. На блок-схемі (фіг. 5) показана принципова схема роботи пристрою. Комп'ютер 15 живиться від мережі 220 В/50 Гц через перетворювач постійного струму 16. Дані можуть зберігатися як на карті пам'яті так і на жорсткому диску (HDD, SSD тощо). До комп'ютера 15 під'єднаний контролер 17, який через перетворювачі інтерфейсів 18 виводить зображення на дисплей 13 (на обидві сторони). Звук виводиться через підсилювач 19 на гучномовці 6. Також до пристрою можуть підключатися додаткові модулі, наприклад фото/відеокамери 20. 2 UA 109507 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 1. Пристрій інформаційно-рекламного характеру з двостороннім дисплеєм, що містить дисплей, системний блок, комунікаційні засоби, який відрізняється тим, що дисплей містить рамку, в яку вмонтована двостороння матриця або дві протилежно направлені матриці, з можливістю транслювання як однакової, так і різної інформації, при цьому матриця/матриці захищені гартованим склом або пластиком, при цьому до рамки прикріплений зворотно-поворотний механізм. 2. Пристрій за п. 1, який відрізняється тим, що зворотно-поворотний механізм через шарнір прикріплений до корпусу системного блока. 3. Пристрій за пп. 1, 2, який відрізняється тим, що системний блок оснащений сенсорами руху. 4. Пристрій за одним із пп. 1-3, який відрізняється тим, що корпус системного блока додатково оснащений пасивним радіатором для виконання функції тепловідводу. 5. Пристрій за одним із пп. 1-4, який відрізняється тим, що пристрій обладнаний бездротовими технологіями, наприклад, такими як Wi-Fi, 3G, 4G, 5G та/або bluetooth. 6. Пристрій за одним із пп. 1-5, який відрізняється тим, що пристрій оснащений ретранслятором Wi-Fi сигналу. 7. Пристрій за одним із пп. 1-6, який відрізняється тим, що до корпусу системного блока прикріплена струбцина. 8. Пристрій за одним із пп. 1-7, який відрізняється тим, що системний блок містить комп'ютер для здійснення керування всіма процесами, а також містить LCD/LED контролер керування дисплеєм. 9. Пристрій за одним із пп. 1-8, який відрізняється тим, що в системному блоці встановлені плати живлення та стабілізації напруги. 10. Пристрій за одним із пп. 1-9, який відрізняється тим, що пристрій оснащений вивідною або внутрішньою антеною 8. 11. Пристрій за одним із пп. 1-10, який відрізняється тим, що до пристрою підключені додаткові модулі, наприклад фото/відеокамери. 12. Пристрій за одним із пп. 1-11, який відрізняється тим, що на корпусі системного блока встановлені гучномовці для відтворювання звуку. 13. Пристрій за одним із пп. 1-12, який відрізняється тим, що струбцина має три точки опори. 3 UA 109507 U 4 UA 109507 U 5 UA 109507 U 6 UA 109507 U 7 UA 109507 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
