Рекламний пристрій “демо-дзеркало” і система керування люмінесцентними лампами рекламного пристрою

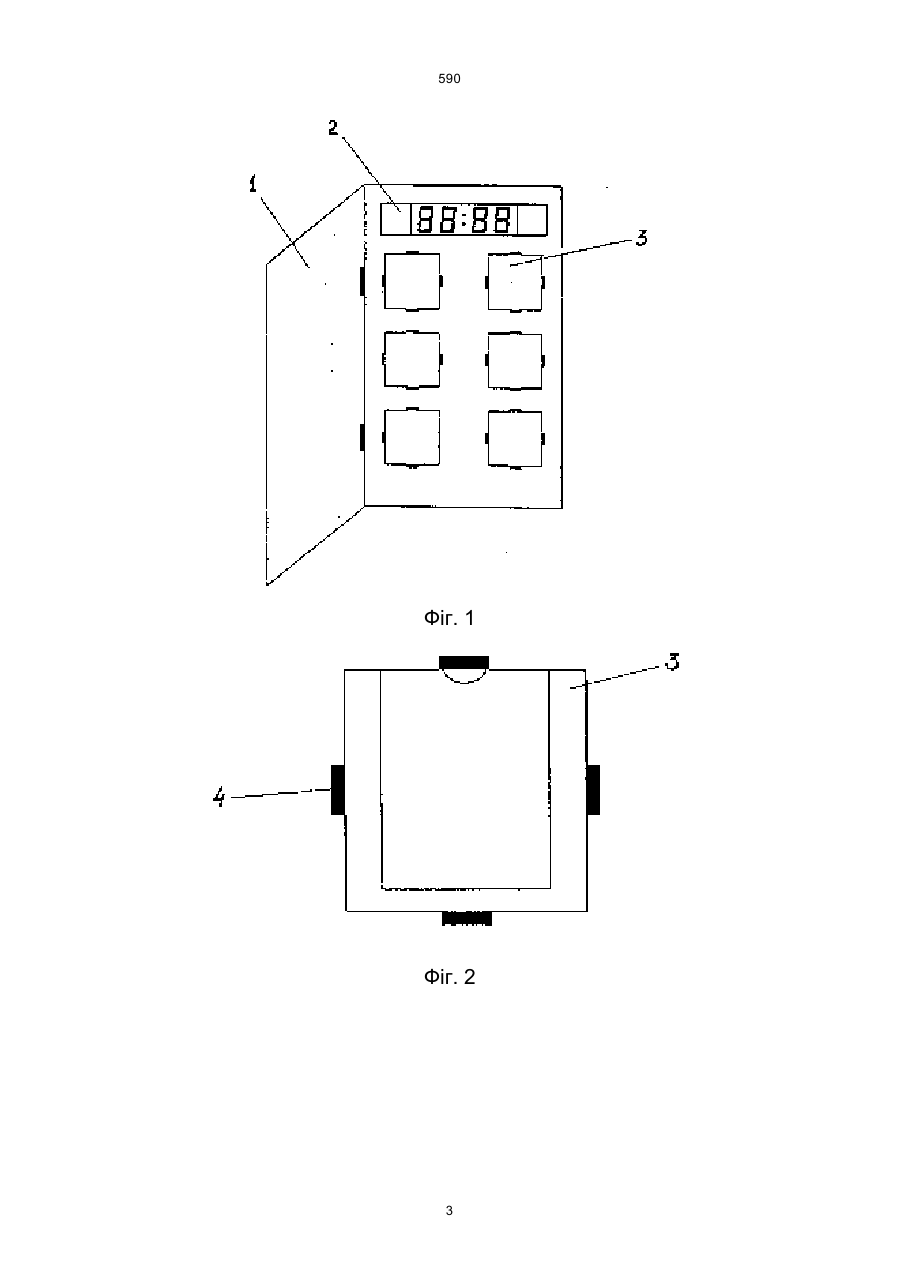

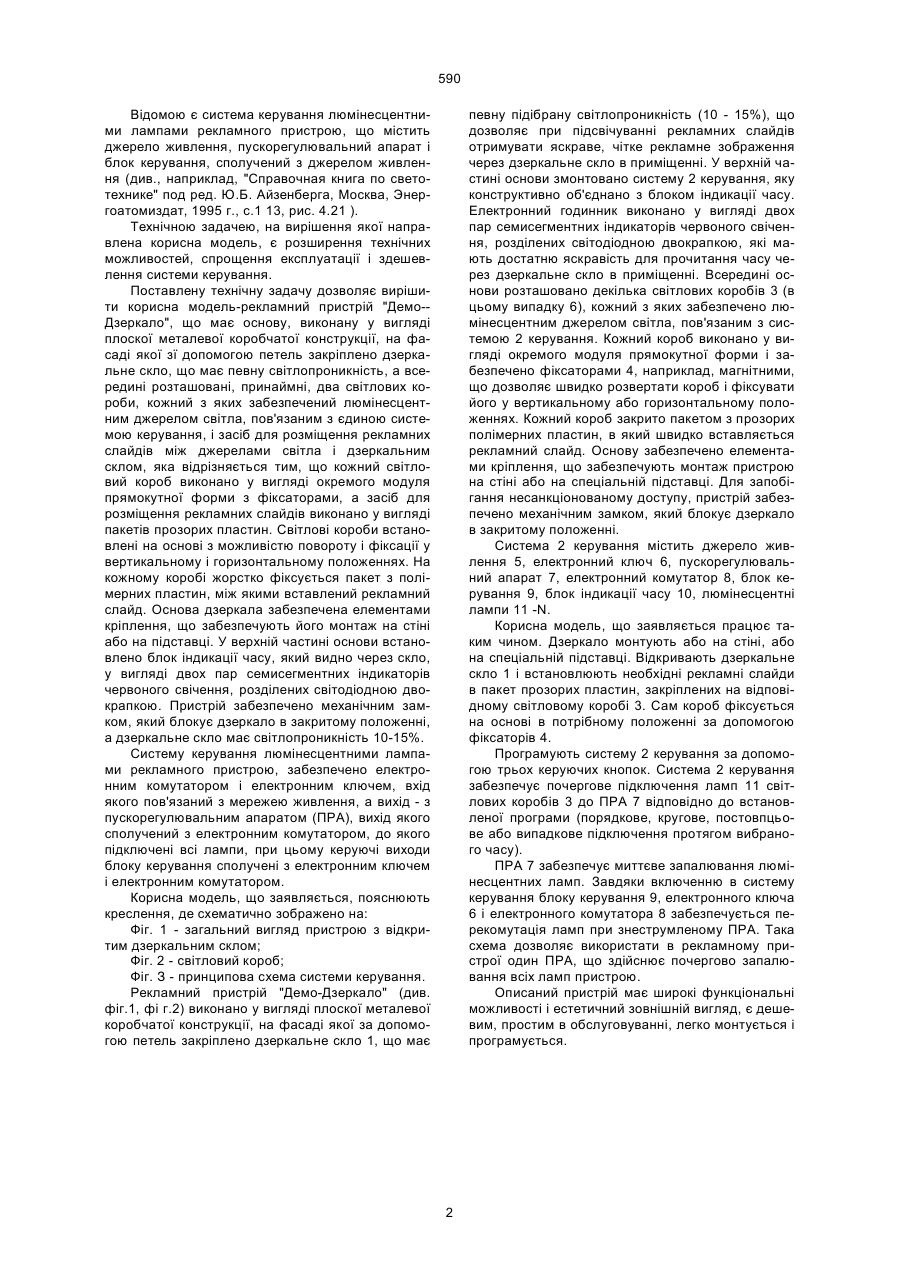

1. Рекламний пристрій, що містить основу, виконану у вигляді плоскої металевої коробчастої конструкції, на фасаді якої за допомогою петель закріплено дзеркальне скло, яке має певну світлопроникність, а всередині розташовано, принаймні, два світлових короби, кожний з яких забезпечено люмінесцентним джерелом світла, сполученим з єдиною системою керування, і засіб для розміщення рекламних слайдів між джерелом світла і дзеркальним склом, який відрізняється тим, що кожний світловий короб виконано у вигляді окремого модуля прямокутної форми з фіксаторами, а засіб для розміщення рекламних слайдів виконано у вигляді пакетів прозорих пластин. 2. Рекламний пристрій по п.1, який відрізняється тим, що світлові короби встановлено на основі з можливістю повороту і фіксації у вертикальному і горизонтальному положеннях. 3. Рекламний пристрій по пп. 1 або 2, який відрізняється тим, що пластини пакетів виконано з полімерних матеріалів, а кожний пакет жорстко зафі U (54) РЕКЛАМНИЙ ПРИСТРІЙ “ДЕМО-ДЗЕРКАЛО” І СИСТЕМА КЕРУВАННЯ ЛЮМІНЕСЦЕНТНИМИ ЛАМПАМИ РЕКЛАМНОГО ПРИСТРОЮ 590 певну підібрану світлопроникність (10 - 15%), що дозволяє при підсвічуванні рекламних слайдів отримувати яскраве, чітке рекламне зображення через дзеркальне скло в приміщенні. У верхній частині основи змонтовано систему 2 керування, яку конструктивно об'єднано з блоком індикації часу. Електронний годинник виконано у вигляді двох пар семисегментних індикаторів червоного свічення, розділених світодіодною двокрапкою, які мають достатню яскравість для прочитання часу через дзеркальне скло в приміщенні. Всередині основи розташовано декілька світлових коробів 3 (в цьому випадку 6), кожний з яких забезпечено люмінесцентним джерелом світла, пов'язаним з системою 2 керування. Кожний короб виконано у вигляді окремого модуля прямокутної форми і забезпечено фіксаторами 4, наприклад, магнітними, що дозволяє швидко розвертати короб і фіксувати його у вертикальному або горизонтальному положеннях. Кожний короб закрито пакетом з прозорих полімерних пластин, в який швидко вставляється рекламний слайд. Основу забезпечено елементами кріплення, що забезпечують монтаж пристрою на стіні або на спеціальній підставці. Для запобігання несанкціонованому доступу, пристрій забезпечено механічним замком, який блокує дзеркало в закритому положенні. Система 2 керування містить джерело живлення 5, електронний ключ 6, пускорегулювальний апарат 7, електронний комутатор 8, блок керування 9, блок індикації часу 10, люмінесцентні лампи 11 -N. Корисна модель, що заявляється працює таким чином. Дзеркало монтують або на стіні, або на спеціальній підставці. Відкривають дзеркальне скло 1 і встановлюють необхідні рекламні слайди в пакет прозорих пластин, закріплених на відповідному світловому коробі 3. Сам короб фіксується на основі в потрібному положенні за допомогою фіксаторів 4. Програмують систему 2 керування за допомогою трьох керуючих кнопок. Система 2 керування забезпечує почергове підключення ламп 11 світлових коробів 3 до ПРА 7 відповідно до встановленої програми (порядкове, кругове, постовпцьове або випадкове підключення протягом вибраного часу). ПРА 7 забезпечує миттєве запалювання люмінесцентних ламп. Завдяки включенню в систему керування блоку керування 9, електронного ключа 6 і електронного комутатора 8 забезпечується перекомутація ламп при знеструмленому ПРА. Така схема дозволяє використати в рекламному пристрої один ПРА, що здійснює почергово запалювання всіх ламп пристрою. Описаний пристрій має широкі функціональні можливості і естетичний зовнішній вигляд, є дешевим, простим в обслуговуванні, легко монтується і програмується. Відомою є система керування люмінесцентними лампами рекламного пристрою, що містить джерело живлення, пускорегулювальний апарат і блок керування, сполучений з джерелом живлення (див., наприклад, "Справочная книга по светотехнике" под ред. Ю.Б. Айзенберга, Москва, Энергоатомиздат, 1995 г., c.1 13, рис. 4.21 ). Технічною задачею, на вирішення якої направлена корисна модель, є розширення технічних можливостей, спрощення експлуатації і здешевлення системи керування. Поставлену технічну задачу дозволяє вирішити корисна модель-рекламний пристрій "Демо-Дзеркало", що має основу, виконану у вигляді плоскої металевої коробчатої конструкції, на фасаді якої зї допомогою петель закріплено дзеркальне скло, що має певну світлопроникність, а всередині розташовані, принаймні, два світлових короби, кожний з яких забезпечений люмінесцентним джерелом світла, пов'язаним з єдиною системою керування, і засіб для розміщення рекламних слайдів між джерелами світла і дзеркальним склом, яка відрізняється тим, що кожний світловий короб виконано у вигляді окремого модуля прямокутної форми з фіксаторами, а засіб для розміщення рекламних слайдів виконано у вигляді пакетів прозорих пластин. Світлові короби встановлені на основі з можливістю повороту і фіксації у вертикальному і горизонтальному положеннях. На кожному коробі жорстко фіксується пакет з полімерних пластин, між якими вставлений рекламний слайд. Основа дзеркала забезпечена елементами кріплення, що забезпечують його монтаж на стіні або на підставці. У верхній частині основи встановлено блок індикації часу, який видно через скло, у вигляді двох пар семисегментних індикаторів червоного свічення, розділених світодіодною двокрапкою. Пристрій забезпечено механічним замком, який блокує дзеркало в закритому положенні, а дзеркальне скло має світлопроникність 10-15%. Систему керування люмінесцентними лампами рекламного пристрою, забезпечено електронним комутатором і електронним ключем, вхід якого пов'язаний з мережею живлення, а вихід - з пускорегулювальним апаратом (ПРА), вихід якого сполучений з електронним комутатором, до якого підключені всі лампи, при цьому керуючі виходи блоку керування сполучені з електронним ключем і електронним комутатором. Корисна модель, що заявляється, пояснюють креслення, де схематично зображено на: Фіг. 1 - загальний вигляд пристрою з відкритим дзеркальним склом; Фіг. 2 - світловий короб; Фіг. З - принципова схема системи керування. Рекламний пристрій "Демо-Дзеркало" (див. фіг.1, фі г.2) виконано у вигляді плоскої металевої коробчатої конструкції, на фасаді якої за допомогою петель закріплено дзеркальне скло 1, що має 2 590 Фіг. 1 Фіг. 2 3 590 Фіг. 3 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 4
