Спосіб визначення структурних параметрів композиційних будівельних панелей

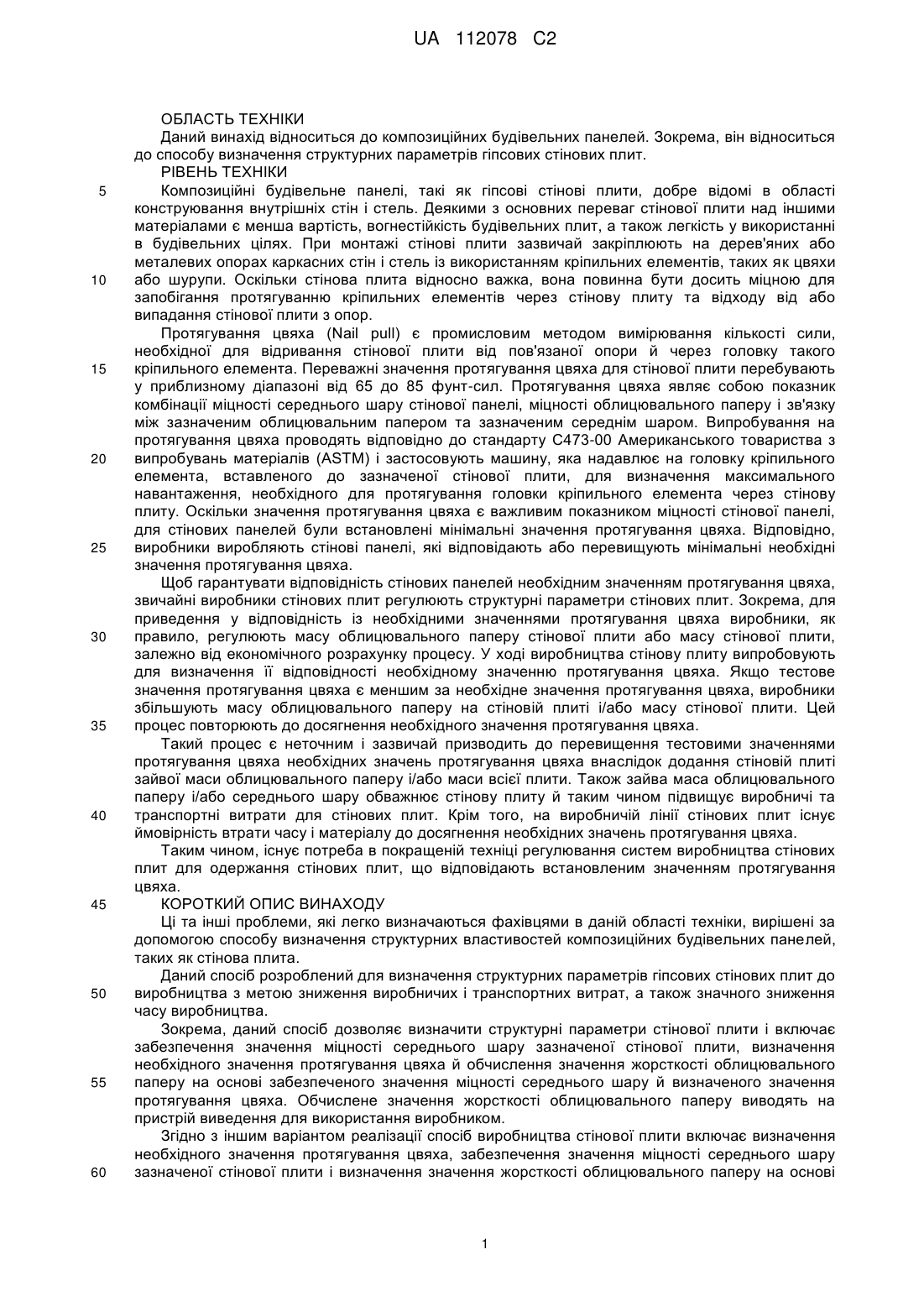

Реферат: Спосіб визначення властивостей облицювального паперу всіх типів стінових плит, який включає забезпечення значення міцності середнього шару стінової плити, визначення необхідного значення протягування цвяха на основі характеристик зазначеної стінової плити і обчислення значення жорсткості облицювального паперу на основі забезпеченого значення міцності середнього шару і визначеного значення протягування цвяха. Спосіб включає відображення обчисленого значення жорсткості облицювального паперу на пристрої виведення. UA 112078 C2 (12) UA 112078 C2 UA 112078 C2 5 10 15 20 25 30 35 40 45 50 55 60 ОБЛАСТЬ ТЕХНІКИ Даний винахід відноситься до композиційних будівельних панелей. Зокрема, він відноситься до способу визначення структурних параметрів гіпсових стінових плит. РІВЕНЬ ТЕХНІКИ Композиційні будівельне панелі, такі як гіпсові стінові плити, добре відомі в області конструювання внутрішніх стін і стель. Деякими з основних переваг стінової плити над іншими матеріалами є менша вартість, вогнестійкість будівельних плит, а також легкість у використанні в будівельних цілях. При монтажі стінові плити зазвичай закріплюють на дерев'яних або металевих опорах каркасних стін і стель із використанням кріпильних елементів, таких як цвяхи або шурупи. Оскільки стінова плита відносно важка, вона повинна бути досить міцною для запобігання протягуванню кріпильних елементів через стінову плиту та відходу від або випадання стінової плити з опор. Протягування цвяха (Nail pull) є промисловим методом вимірювання кількості сили, необхідної для відривання стінової плити від пов'язаної опори й через головку такого кріпильного елемента. Переважні значення протягування цвяха для стінової плити перебувають у приблизному діапазоні від 65 до 85 фунт-сил. Протягування цвяха являє собою показник комбінації міцності середнього шару стінової панелі, міцності облицювального паперу і зв'язку між зазначеним облицювальним папером та зазначеним середнім шаром. Випробування на протягування цвяха проводять відповідно до стандарту C473-00 Американського товариства з випробувань матеріалів (ASTM) і застосовують машину, яка надавлює на головку кріпильного елемента, вставленого до зазначеної стінової плити, для визначення максимального навантаження, необхідного для протягування головки кріпильного елемента через стінову плиту. Оскільки значення протягування цвяха є важливим показником міцності стінової панелі, для стінових панелей були встановлені мінімальні значення протягування цвяха. Відповідно, виробники виробляють стінові панелі, які відповідають або перевищують мінімальні необхідні значення протягування цвяха. Щоб гарантувати відповідність стінових панелей необхідним значенням протягування цвяха, звичайні виробники стінових плит регулюють структурні параметри стінових плит. Зокрема, для приведення у відповідність із необхідними значеннями протягування цвяха виробники, як правило, регулюють масу облицювального паперу стінової плити або масу стінової плити, залежно від економічного розрахунку процесу. У ході виробництва стінову плиту випробовують для визначення її відповідності необхідному значенню протягування цвяха. Якщо тестове значення протягування цвяха є меншим за необхідне значення протягування цвяха, виробники збільшують масу облицювального паперу на стіновій плиті і/або масу стінової плити. Цей процес повторюють до досягнення необхідного значення протягування цвяха. Такий процес є неточним і зазвичай призводить до перевищення тестовими значеннями протягування цвяха необхідних значень протягування цвяха внаслідок додання стіновій плиті зайвої маси облицювального паперу і/або маси всієї плити. Також зайва маса облицювального паперу і/або середнього шару обважнює стінову плиту й таким чином підвищує виробничі та транспортні витрати для стінових плит. Крім того, на виробничій лінії стінових плит існує ймовірність втрати часу і матеріалу до досягнення необхідних значень протягування цвяха. Таким чином, існує потреба в покращеній техніці регулювання систем виробництва стінових плит для одержання стінових плит, що відповідають встановленим значенням протягування цвяха. КОРОТКИЙ ОПИС ВИНАХОДУ Ці та інші проблеми, які легко визначаються фахівцями в даній області техніки, вирішені за допомогою способу визначення структурних властивостей композиційних будівельних панелей, таких як стінова плита. Даний спосіб розроблений для визначення структурних параметрів гіпсових стінових плит до виробництва з метою зниження виробничих і транспортних витрат, а також значного зниження часу виробництва. Зокрема, даний спосіб дозволяє визначити структурні параметри стінової плити і включає забезпечення значення міцності середнього шару зазначеної стінової плити, визначення необхідного значення протягування цвяха й обчислення значення жорсткості облицювального паперу на основі забезпеченого значення міцності середнього шару й визначеного значення протягування цвяха. Обчислене значення жорсткості облицювального паперу виводять на пристрій виведення для використання виробником. Згідно з іншим варіантом реалізації спосіб виробництва стінової плити включає визначення необхідного значення протягування цвяха, забезпечення значення міцності середнього шару зазначеної стінової плити і визначення значення жорсткості облицювального паперу на основі 1 UA 112078 C2 5 10 15 20 25 30 35 40 45 50 55 60 необхідного значення протягування цвяха й забезпеченого значення міцності середнього шару. Зазначений спосіб включає визначення маси облицювального паперу на основі визначеного значення жорсткості облицювального паперу, вибір типу облицювального паперу на основі визначеної маси облицювального паперу і одержання стінової плити з використанням обраного типу облицювального паперу й забезпеченого значення міцності середнього шару. Визначення структурних параметрів до процесу виробництва дозволяє виробникам заощадити значні виробничі й транспортні витрати завдяки видаленню зайвої маси облицювального паперу або маси стінової плити, яка зазвичай застосовується для приведення стінової плити у відповідність зі значеннями протягування цвяха. Крім того, значна кількість виробничого часу заощаджується завдяки тому, що менше часу потрібно для випробування отриманої стінової плити для визначення композиційної структури й маси кінцевого продукту, необхідних для відповідності значенням протягування цвяха. Крім того, зберігаються структурна цілісність і міцність стінової плити, а також знижується додаткова маса й навантаження, яке додається зайвим облицювальним папером. ДОКЛАДНИЙ ОПИС КРЕСЛЕНЬ ФІГ. 1 являє собою таблицю, що ілюструє порівняння виміряних даних з протягування цвяха і прогнозованих даних з протягування цвяха для різних типів стінових плит з використанням різних значень жорсткості облицювального паперу з різними масами облицювального паперу й областю показників жорсткості на розтяг (TSIA), а також з різними значеннями міцності середнього шару при різних щільностях плити. ФІГ. 2 являє собою графік, що ілюструє протягування цвяха як функцію жорсткості облицювального паперу від різних значень міцності середнього шару при щільності плити 37 3 фунтів/фут . ФІГ. 3 являє собою графік, що ілюструє протягування цвяха як функцію жорсткості середнього шару від різних значень жорсткості облицювального паперу при щільності плити 37 3 фунтів/фут . ФІГ. 4 являє собою графік, що ілюструє зв'язок між жорсткістю облицювального паперу й міцністю середнього шару при різних необхідних значеннях протягування цвяха при щільності 3 плити 37 фунтів/фут . ФІГ. 5 являє собою графік, що ілюструє зв'язок між масою облицювального паперу і значеннями області показників жорсткості на розтяг, необхідних для досягнення необхідного значення протягування цвяха 77 фунт-сил при різних значення міцності середнього шару при 3 щільності плити 37 фунтів/фут . ФІГ. 6 являє собою таблицю з деякими значеннями маси облицювального паперу і значеннями області показників жорсткості на розтяг (TSIA), необхідними для досягнення необхідного значення протягування цвяха 77 фунт-сил при різних значення міцності середнього 3 шару при щільності плити 37 фунтів/фут на основі графіка на Фіг. 5. ДОКЛАДНИЙ ОПИС ВИНАХОДУ Значення протягування цвяха є важливими для міцності й застосовності гіпсової стінової плити. Якщо значення протягування цвяха конкретної стінової плити надто низьке, кріпильний елемент, який утримує зазначену стінову плиту на каркасі або іншій опорі, може пройти крізь стінову плиту й викликати тріщини, розлам або відривання стінової плити від каркаса або іншої опори. З іншого боку, якщо значення протягування цвяха надто високі (тобто значно перевищують необхідні значення протягування цвяха), виробничі ресурси для стінової плити витрачаються неефективно і в ході виробництва гроші витрачаються впусту. Однією з проблем виробництва гіпсових стінових плит є точне визначення маси облицювального паперу, яка корелює з необхідним значенням протягування цвяха для стінової плити, і способу, який дозволяє більш ефективно використовувати виробничі й транспортувальні витрати, а також виробничий час. Як зазначено вище, виробники стінових плит проводять випробування стінових плит з метою визначення їх відповідності необхідним значенням протягування цвяха. Якщо необхідне значення протягування цвяха не досягнуте, виробники зазвичай збільшують масу облицювального паперу стінової плити і/або масу плити. Зазначені стадії повторюють до досягнення необхідного значення протягування цвяха стінових плит. Цей спосіб не точний і часто призводить до одержання стінової плити з надмірною масою облицювального паперу або масою плити, що таким чином збільшує виробничі й транспортувальні витрати, а також виробничий час. Згадана раніше модель протягування цвяха співвідносить протягування цвяха гіпсових плит зі значенням жорсткості облицювального паперу і значенням міцності середнього шару для невеликих гіпсових плит (півдюймових гіпсових плит). Згідно з іншим варіантом реалізації зазначена модель протягування цвяха була розширена до узагальненої моделі протягування 2 UA 112078 C2 5 10 15 20 25 30 35 40 45 50 55 60 цвяха, яка співвідносить значення протягування цвяха зі значенням жорсткості облицювального паперу і значенням міцності середнього шару деяких різних типів гіпсових плит, включаючи, але не обмежуючись ними, півдюймові гіпсові плити, гіпсові плити в три чверті дюйма і легкі гіпсові плити. Зокрема, узагальнена модель протягування цвяха, наведена нижче, співвідносить значення протягування цвяха зі значенням жорсткості облицювального паперу і значенням міцності 3 середнього шару гіпсових плит, що мають щільність від 28 до 48 фунтів/фут . Зазначену узагальнену модель протягування цвяха можна використовувати для визначення значення жорсткості облицювального паперу стінової плити до виробництва, яка буде відповідати необхідному значенню протягування цвяха. У зазначеному способі використовують Рівняння (1), наведене нижче, для співвіднесення необхідного значення протягування цвяха зі значенням жорсткості облицювального паперу і значенням міцності середнього шару стінової плити. Рівняння (1) являє собою наступне: Протягування цвяха (фунт-сила) = a + [b × (жорсткість облицювального паперу (кН/м))] + [c × (міцність середнього шару (фунтів на кв. дюйм))] (1) де b=0.009490606731 і c=0.073937419 являють собою константи, отримані з даних випробувань, які найкраще підходять для показаних даних. Константу "a" визначають на основі наступного Рівняння (2): a=a1+a2/[1+Exp(-(щільність плити - a3)/a4)] (2) де a1=6.7441271, a2=20.870959, a3=43.718215 і a4=2.1337464, і щільність плити визначають за допомогою: Щільність плити = маса плити/товщину плити (3) На Фіг. 1 показані прогнози значень протягування цвяха з узагальненої моделі протягування цвяха в порівнянні з виміряним значенням протягування цвяха з використанням різних типів зразків плит з конкретною щільністю плит з різним облицювальним папером і міцністю середнього шару. У деяких випадках зміна жорсткості облицювального паперу економічно більш виправдана. До виробництва уточнюють необхідне значення протягування цвяха для стінової плити при заданій масі й товщині (тобто півдюймовій, легкій, п'ять восьмих дюйма і т.д.). Зазначені значення вводять у Рівняння (1), наведене вище, з одержанням значення жорсткості облицювального паперу стінової плити. Наприклад, для щільності плити в 37 фунтів на куб.фут, Рівняння (1) виглядає як: Протягування цвяха (фунт-сила) = 7.602932 + [0.009490606731 × (жорсткість облицювального паперу (кн/м))] + [0.073937419 × (міцність середнього шару (фунтів на кв. дюйм))] Зазначене значення жорсткості облицювального паперу для стінової плити, яка має щільність плити 37 фунтів на куб. фут, визначають із використанням значення міцності середнього шару 450 фунтів на квадратний фут (фунтів на кв.дюйм) і необхідного значення протягування цвяха 77 фунт-сил наступним чином: 77 фунт-сил = (7.602932) + [(0.009490606731) × (жорсткість облицювального паперу (кН/м))] + [(0.073937419) × (450 фунтів на кв. дюйм)] де значення жорсткості облицювального паперу = 3805.37 кілоНьютонів/метр (кН/м). Значення жорсткості облицювального паперу являє собою результат маси облицювального паперу і значення області показників жорсткості на розтяг (TSIA), як показано в наступному рівнянні: 2 Жорсткість облицювального паперу (кН/м) = Маса облицювального паперу (г/м ) ×TSIA (кНм/г) (2) З урахуванням наведеного вище прикладу маса облицювального паперу для наведеної вище стінової плити, яка має значення міцності середнього шару 450 фунтів на кв. дюйм, необхідне значення протягування цвяха 77 фунт-сил і TSIA 18 кілоНьютонів-метр/грам (кНм/г), є наступною: 2 Маса облицювального паперу (г/м ) = Жорсткість облицювального паперу (кН/м)/TSIA (кН/г) = (3805.37 кн/м) / (18 кн/г) 2 = 211.41 грам/квадратний метр (г/м ) 2 = 43.3 фунтів/1000 фут = 43.3 фунтів/тисячу кв.футів У наведеному вище рівнянні, значення TSIA є показником нормалізованої жорсткості облицювального паперу до виробництва. Зокрема, ультразвукова дослідна машина орієнтації жорсткості на розтяг (TSO®) вимірює показник жорсткості на розтяг (TSI) у всіх напрямках 3 UA 112078 C2 5 10 15 20 25 30 35 40 45 50 55 60 облицювального паперу з визначенням TSIA. Чим жорсткіший облицювальний папір, тим більше значення TSIA. Приблизний діапазон значень TSIA для стінових плит становить від 12 до 26 кНм/г. Значення жорсткості облицювального паперу і значення TSIA використовують для визначення маси облицювального паперу, необхідної для досягнення необхідного значення протягування цвяха для стінової плити, яка має задане значення міцності середнього шару при конкретній щільності плити. Отже, розрахунок для визначення зазначеної маси облицювального паперу являє собою двохстадійний процес, який включає спочатку визначення жорсткості облицювального паперу і потім визначення маси облицювального паперу для стінової плити, яку виробляють. Рівняння (1), (2) і (3) переважно зберігають у пам'яті комп'ютера, кишенькового персонального комп'ютера або іншого підходящого пристрою. Необхідні значення протягування цвяха, значення міцності середнього шару і константи також зберігають у пам'яті в базі даних або іншому форматі даних, доступному для пошуку. Пам'ять може являти собою постійний запам'ятовуючий пристрій (ROM), запам'ятовуючий пристрій з довільним доступом (RAM), постійний запам'ятовуючий пристрій на компакт-диску (CD ROM) або будь-яку іншу підходящу пам'ять чи пристрій пам'яті. Користувач або виробник вводить необхідне значення протягування цвяха і задане значення міцності середнього шару для конкретного продукту стінової плити в комп'ютер за допомогою клавіатури або іншого підходящого пристрою введення. Альтернативно, необхідне значення протягування цвяха й задане значення міцності середнього шару для стінової плити можна завантажити і зберігати у файлі або папці в пам'яті. Процесор, такий як мікропроцесор або центральний процесор (CPU), обчислює масу облицювального паперу для стінової плити за допомогою Рівнянь (1), (2) і (3), введеного значення протягування цвяха і введеного значення міцності середнього шару. Обчислена маса облицювального паперу або, альтернативно, значення жорсткості облицювального паперу показується користувачеві на дисплеї, такому як комп'ютерний екран, монітор або інший підходящий пристрій виведення, або друкується за допомогою принтера. Користувач застосовує обчислену масу облицювального паперу для підбору облицювального паперу або типу облицювального паперу, який буде приєднаний до середнього шару в ході виробництва стінової плити. Облицювальний папір, обраний за допомогою даного способу, як правило, задовольняє жорсткість облицювального паперу і масу, що необхідні для досягнення необхідного значення протягування цвяха в порівнянні з традиційними методиками одержання стінових плит. Крім того, даний спосіб дозволяє знизити загальну масу отриманої стінової плити, що дозволяє знизити виробничі й транспортні витрати. Даний спосіб також дозволяє значно знизити час виробництва, пов'язаний із одержанням стінової плити, оскільки більше не потрібне проміжне тестування стінової плити для визначення відповідності зазначеної стінової плити необхідним значенням протягування цвяха. Фіг. 1 являє собою таблицю, яка ілюструє дані порівняння між виміряними даними з протягування цвяха і прогнозованими даними з протягування цвяха для різних стінових плит згідно з Рівнянням (1). Як показано в таблиці, прогнозовані середні дані з протягування цвяха згідно з Рівнянням (1) добре узгоджуються з тестовими або виміряними середніми даними з протягування цвяха. Рівняння (1), (2) і (3) можна також використовувати для прогнозування різних структурних параметрів або величин стінової плити для покращення виробничого процесу. 3 Для щільності плити 37 фунтів/фут , з Рівняння (1), дані з протягування цвяха в Рівнянні (1) можуть бути виражені у вигляді лінійної функції жорсткості облицювального паперу від різних значень міцності середнього шару в діапазоні від 200 фунтів на кв. дюйм до 800 фунтів на кв. дюйм, як показано на Фіг. 2. Значення міцності середнього шару стінової плити змінюється залежно від типу виробленої стінової плити. Звичайний діапазон значень міцності середнього шару для стінової плити, розглянутої на Фіг. 1, становить від 300 до 800 фунтів на кв. дюйм. Дані з протягування цвяха можна також наносити на графік у вигляді лінійної функції міцності середнього шару від значень жорсткості облицювального паперу в діапазоні від 2000 кН/м до 5000 кН/м, як показано на Фіг. 3. Переважно, значення жорсткості облицювального паперу становлять від 3000 до 5000 кН/м для стінової плити. З Фіг. 2 і 3 видно, що збільшення або значення жорсткості облицювального паперу чи значення міцності середнього шару стінової плити збільшує значення протягування цвяха. На Фіг. 4 показаний графік значення жорсткості облицювального паперу у вигляді функції значення міцності середнього шару від множини різних значень протягування цвяха. Зокрема, лінія "A" ілюструє взаємозв'язок між значеннями жорсткості облицювального паперу і значеннями міцності середнього шару при цільовому мінімумі значення протягування цвяха в 77 4 UA 112078 C2 5 10 15 20 25 30 35 40 45 фунт-сил. Крім того, за допомогою Рівняння (2), більш високі значення жорсткості облицювального паперу можуть бути отримані або за допомогою збільшення маси облицювального паперу, або TSIA. На Фіг. 5 показаний взаємозв'язок між масою облицювального паперу і TSIA, яка відповідає необхідному значенню протягування цвяха в 77 фунт-сил. Вимоги стосовно маси облицювального паперу для різних значень TSIA узагальнені в таблиці на Фіг. 6. Слід розуміти, що збільшення значення TSIA з 12 до 20 кНм/г знижує необхідну масу облицювального паперу в середньому на 40 % при міцності середнього шару 450 фунтів на кв. дюйм, зберігаючи необхідне значення протягування цвяха 77 фунт-сил. Узагальнена модель протягування цвяха дозволяє користувачеві визначити оптимальну масу облицювального паперу, яка буде відповідати заданому значенню протягування цвяха при конкретному значенні міцності середнього шару для всіх типів стінових плит, таких як стінова плита, що має наступні склади: ПРИКЛАД A 2 Будівельний гіпс: 850-950 фунтів на 1000 фут 2 HRA (Термостійкий прискорювач): 12-16 фунтів на 1000 фут 2 Скловолокно: 0-2 фунти на 1000 фут 2 Диспергатор (за вологою масою): 0-8 фунтів на 1000 фут 2 Прежелатинізоване кукурудзяне борошно (за сухою масою): 20-40 фунтів на 1000 фут 2 STMP (MCM) (за сухою масою): 2-3 фунти на 1000 фут Співвідношення вода-будівельний гіпс: 0,8-1,1 ПРИКЛАД B 2 Будівельний гіпс: 1100-1300 фунтів на 1000 фут 2 HRA: 8-11 фунтів на 1000 фут 2 Диспергатор (за вологою масою): 0-8 фунтів на 1000 фут 2 Кислотно-модифікований крохмаль (за сухою масою): 0-5 фунтів на 1000 фут 2 Прежелатинізоване кукурудзяне борошно (за сухою масою): 0-10 фунтів на 1000 фут 2 STMP (MCM) (за сухою масою): 0,7-1,5 фунта на 1000 фут Співвідношення вода-будівельний гіпс: 0,7-0,88 ПРИКЛАД C 2 Будівельний гіпс: 1800 фунтів на 1000 фут 2 HRA: 5-10 фунтів на 1000 фут 2 Скловолокно: 4,5-5,3 фунта на 1000 фут 2 Диспергатор (за вологою масою): 0-12 фунтів на 1000 фут 2 Кислотно-модифікований крохмаль (за сухою масою): 4-6 фунтів на 1000 фут 2 Прежелатинізоване кукурудзяне борошно (за сухою масою): 0-2 фунти на 1000 фут 2 STMP (MCM) (за сухою масою): 0-0,7 фунта на 1000 фут Співвідношення вода-будівельний гіпс: 0,63-0,75 Наведені вище варіанти реалізації даного способу дозволяють виробникам стінових плит до виробництва визначити важливі параметри і властивості стінових плит, такі як маса облицювального паперу, необхідна для досягнення необхідного значення протягування цвяха. Одержання зазначених значень до виробництва допомагає значно скоротити час виробництва, а також виробничі витрати і транспортні витрати. Даний спосіб також дозволяє виробникам зберегти структурну цілісність і експлуатаційні характеристики стінової плити без збільшення маси облицювального паперу або загальної маси стінової плити. Хоча були показані та описані декілька конкретних варіантів реалізації даного способу, фахівцям у даній області техніки буде зрозуміло, що в нього можуть бути внесені зміни й модифікації без виходу за рамки винаходу в найбільш широких аспектах і в тому вигляді, в якому він заявлений у наступній формулі винаходу. 50 ФОРМУЛА ВИНАХОДУ 55 60 1. Спосіб визначення структурних параметрів стінової плити, який включає: забезпечення значення міцності середнього шару стінової плити; визначення необхідного значення протягування цвяха на основі товщини зазначеного типу стінової плити; обчислення значення жорсткості облицювального паперу на основі зазначеного забезпеченого значення міцності середнього шару і зазначеного визначеного значення протягування цвяха; виведення зазначеного обчисленого значення жорсткості облицювального паперу на пристрій виведення; 5 UA 112078 C2 5 10 15 20 25 вибір типу облицювального паперу на основі зазначеної показаної жорсткості облицювального паперу на пристрій виведення, при цьому визначення зазначеного значення жорсткості облицювального паперу основане на наступному рівнянні: Протягування цвяха (фунт-сила)=а+[b×(жорсткість облицювального паперу (кН/м))]+[с×(міцність середнього шару (фунти на кв. дюйм))], де b=0,009490606731 і с=0,073937419, і де а=а1+а2/[1+Ехр(-(щільність плити - а3)/а4)] і де а1=6,7441271, а2=20,870959, а3=43,718215 і а4=2,1337464. 2. Спосіб за п. 1, який відрізняється тим, що додатково включає: визначення маси облицювального паперу на основі обчисленого значення жорсткості облицювального паперу; вибір типу облицювального паперу на основі зазначеної показаної маси облицювального паперу; і одержання стінової плити з використанням зазначеного вибраного типу облицювального паперу і зазначеного забезпеченого значення міцності середнього шару. 3. Спосіб за п. 2, який відрізняється тим, що визначення зазначеної маси облицювального паперу включає ділення зазначеного значення жорсткості облицювального паперу на значення області показників жорсткості на розтяг (TSIA). 4. Спосіб за п. 3, який відрізняється тим, що зазначене значення TSIA вимірюють за допомогою ультразвукового вимірювального пристрою для вимірювання орієнтації міцності на розтяг. 5. Спосіб за п. 3, який відрізняється тим, що зазначене значення TSIA становить приблизно від 12 до 26 кНм/г. 6. Спосіб за п. 2, який відрізняється тим, що включає зберігання щонайменше одного з зазначеного обчисленого значення жорсткості облицювального паперу і зазначеної обчисленої маси облицювального паперу в пам'яті. 7. Спосіб за п. 6, який відрізняється тим, що зазначена пам'ять включає щонайменше одне з: постійного запам'ятовуючого пристрою, запам'ятовуючого пристрою з довільним доступом і CDROM. 6 UA 112078 C2 7 UA 112078 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
