Зарядна система для взуттєвої устілки з підігрівом

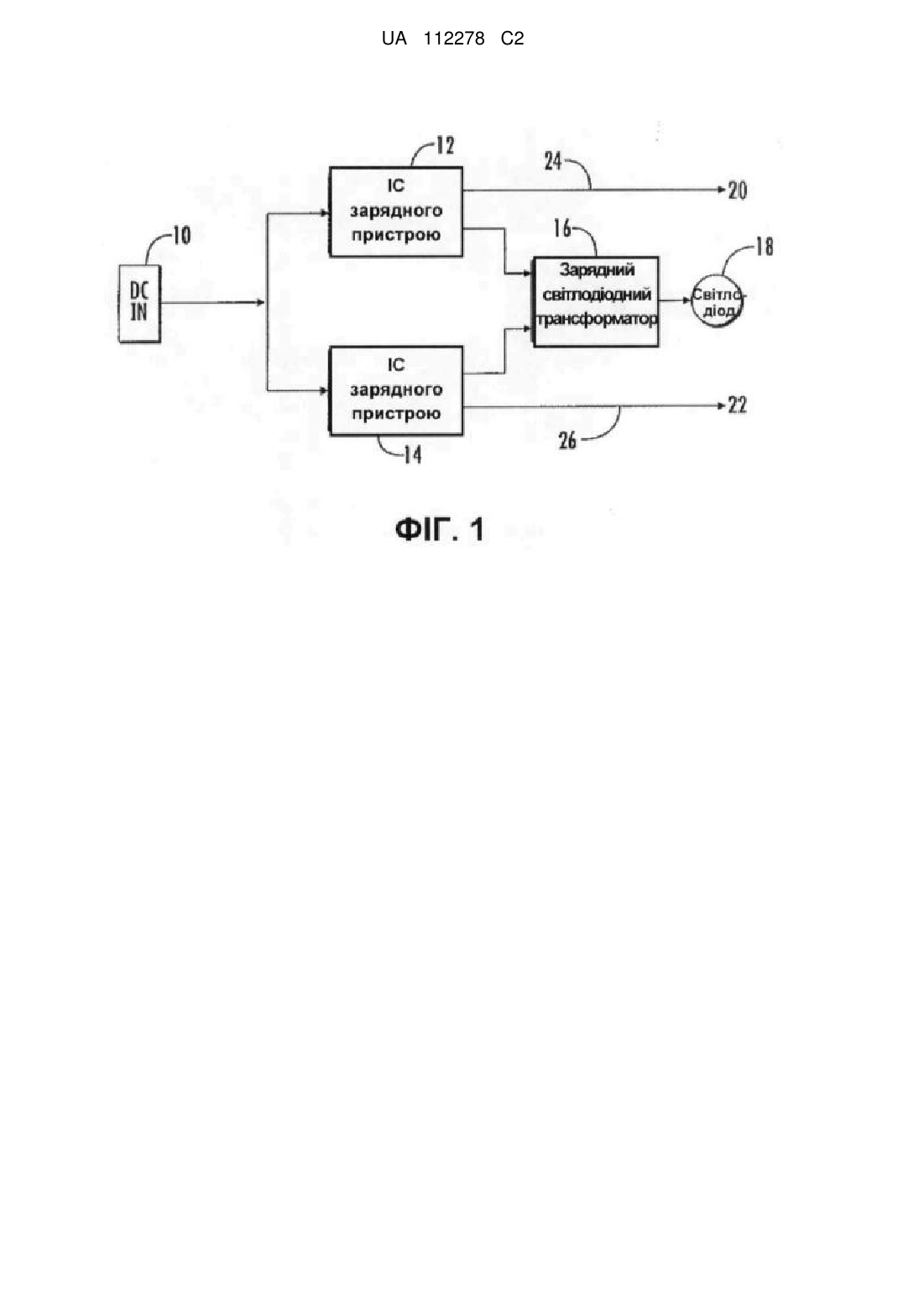

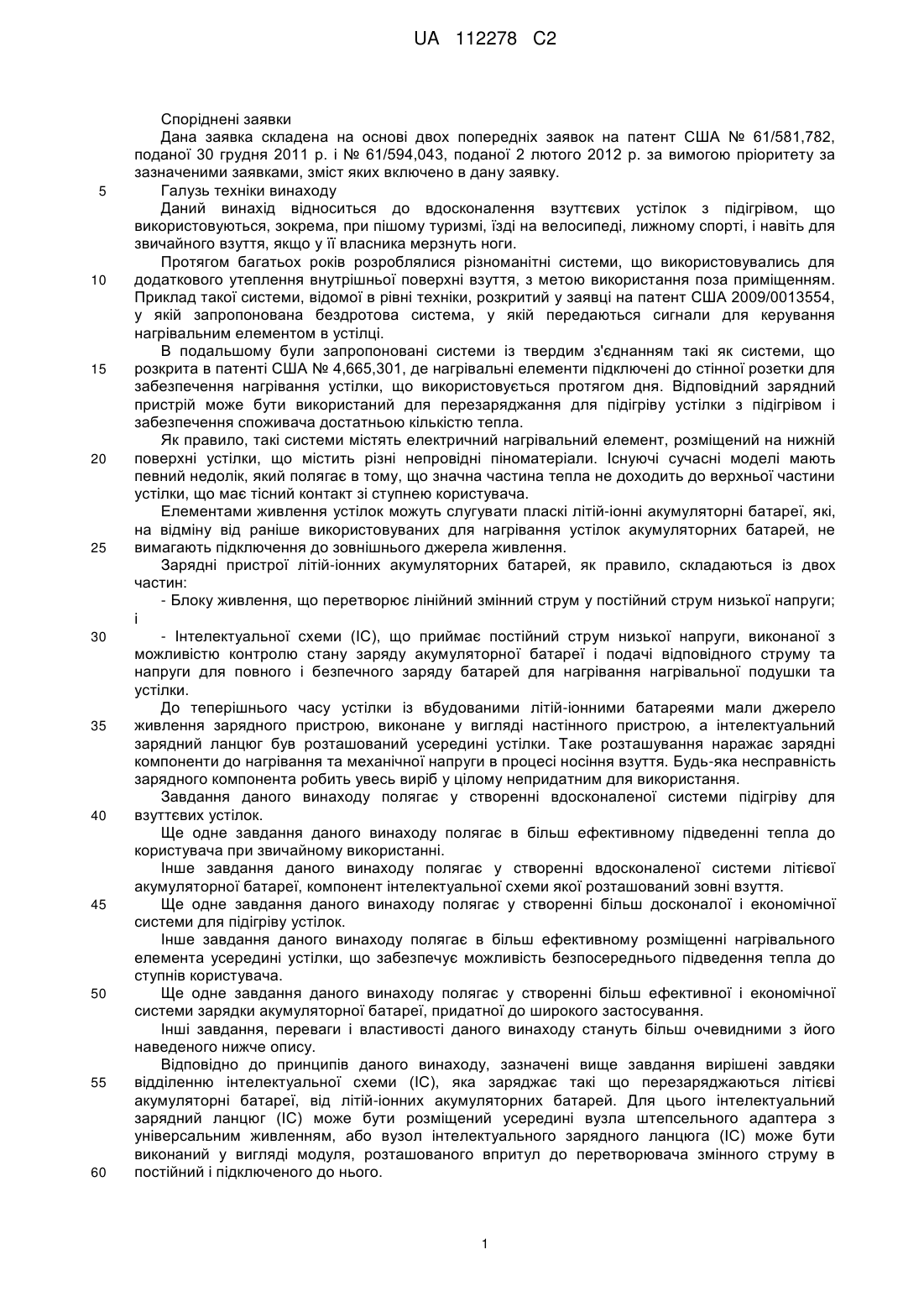

Реферат: Ефективна система для підігріву взуттєвої устілки, у якій інтелектуальна схема (IС) для пласкої літієвої акумуляторної батареї розташована зовні взуття, а нагрівальний елемент устілки розміщений між найбільш ефективними теплоізоляційним і теплопровідним елементами. UA 112278 C2 (12) UA 112278 C2 UA 112278 C2 5 10 15 20 25 30 35 40 45 50 55 60 Споріднені заявки Дана заявка складена на основі двох попередніх заявок на патент США № 61/581,782, поданої 30 грудня 2011 р. і № 61/594,043, поданої 2 лютого 2012 р. за вимогою пріоритету за зазначеними заявками, зміст яких включено в дану заявку. Галузь техніки винаходу Даний винахід відноситься до вдосконалення взуттєвих устілок з підігрівом, що використовуються, зокрема, при пішому туризмі, їзді на велосипеді, лижному спорті, і навіть для звичайного взуття, якщо у її власника мерзнуть ноги. Протягом багатьох років розроблялися різноманітні системи, що використовувались для додаткового утеплення внутрішньої поверхні взуття, з метою використання поза приміщенням. Приклад такої системи, відомої в рівні техніки, розкритий у заявці на патент США 2009/0013554, у якій запропонована бездротова система, у якій передаються сигнали для керування нагрівальним елементом в устілці. В подальшому були запропоновані системи із твердим з'єднанням такі як системи, що розкрита в патенті США № 4,665,301, де нагрівальні елементи підключені до стінної розетки для забезпечення нагрівання устілки, що використовується протягом дня. Відповідний зарядний пристрій може бути використаний для перезаряджання для підігріву устілки з підігрівом і забезпечення споживача достатньою кількістю тепла. Як правило, такі системи містять електричний нагрівальний елемент, розміщений на нижній поверхні устілки, що містить різні непровідні піноматеріали. Існуючі сучасні моделі мають певний недолік, який полягає в тому, що значна частина тепла не доходить до верхньої частини устілки, що має тісний контакт зі ступнею користувача. Елементами живлення устілок можуть слугувати пласкі літій-іонні акумуляторні батареї, які, на відміну від раніше використовуваних для нагрівання устілок акумуляторних батарей, не вимагають підключення до зовнішнього джерела живлення. Зарядні пристрої літій-іонних акумуляторних батарей, як правило, складаються із двох частин: - Блоку живлення, що перетворює лінійний змінний струм у постійний струм низької напруги; і - Інтелектуальної схеми (ІС), що приймає постійний струм низької напруги, виконаної з можливістю контролю стану заряду акумуляторної батареї і подачі відповідного струму та напруги для повного і безпечного заряду батарей для нагрівання нагрівальної подушки та устілки. До теперішнього часу устілки із вбудованими літій-іонними батареями мали джерело живлення зарядного пристрою, виконане у вигляді настінного пристрою, а інтелектуальний зарядний ланцюг був розташований усередині устілки. Таке розташування наражає зарядні компоненти до нагрівання та механічної напруги в процесі носіння взуття. Будь-яка несправність зарядного компонента робить увесь виріб у цілому непридатним для використання. Завдання даного винаходу полягає у створенні вдосконаленої системи підігріву для взуттєвих устілок. Ще одне завдання даного винаходу полягає в більш ефективному підведенні тепла до користувача при звичайному використанні. Інше завдання даного винаходу полягає у створенні вдосконаленої системи літієвої акумуляторної батареї, компонент інтелектуальної схеми якої розташований зовні взуття. Ще одне завдання даного винаходу полягає у створенні більш досконалої і економічної системи для підігріву устілок. Інше завдання даного винаходу полягає в більш ефективному розміщенні нагрівального елемента усередині устілки, що забезпечує можливість безпосереднього підведення тепла до ступнів користувача. Ще одне завдання даного винаходу полягає у створенні більш ефективної і економічної системи зарядки акумуляторної батареї, придатної до широкого застосування. Інші завдання, переваги і властивості даного винаходу стануть більш очевидними з його наведеного нижче опису. Відповідно до принципів даного винаходу, зазначені вище завдання вирішені завдяки відділенню інтелектуальної схеми (ІС), яка заряджає такі що перезаряджаються літієві акумуляторні батареї, від літій-іонних акумуляторних батарей. Для цього інтелектуальний зарядний ланцюг (ІС) може бути розміщений усередині вузла штепсельного адаптера з універсальним живленням, або вузол інтелектуального зарядного ланцюга (ІС) може бути виконаний у вигляді модуля, розташованого впритул до перетворювача змінного струму в постійний і підключеного до нього. 1 UA 112278 C2 5 10 15 20 25 30 35 40 45 50 55 60 Оскільки ІС є відносно дорогим елементом вузла літієвої акумуляторної батареї, то усунення її фізичного стирання, що традиційно має місце при виконанні ІС у вигляді невід'ємної частини акумуляторної батареї, що заряджається, дозволяє продовжити термін служби ІС, знизити ймовірність її відмови і забезпечити, якщо буде потреба, можливість заміни літієвої батареї без заміни всього вузла "інтелектуальна схема-літієва акумуляторна батарея" у цілому. Крім того, рішення розглянутих вище завдань, може бути досягнуто шляхом переміщення нагрівального елемента усередині устілки по суті з нижньої поверхні, найбільш віддаленої від ступні користувача, до іншої, а саме до ближче розташованого до ступні місця, для забезпечення більш ефективного підведення тепла користувачеві і у такий спосіб зниження споживання потужності та більш ефективного і швидкого нагрівання області. Відомі устілки мають шар спіненого етилвінілацетату товщиною приблизно 5 мм, розташований над нагрівальним елементом. У новій конструкції спінений етилвінілацетат може бути стиснутий не більше, ніж до 2-3 мм, поверх акумуляторної батареї нанесений додатковий провідний шар, а між ступнею і нижньою поверхнею взуття передбачено додатковий шар ізоляції, що дозволяє поліпшити підведення тепла до ступні користувача. Більш докладний опис цих удосконалень наведено нижче з посиланням на прикладені креслення. короткий опис креслень На фіг. 1 показана блок-схема елементів інтелектуальної схеми (ІС), розташованих зовні літієвої акумуляторної батареї, розміщеної усередині устілки. На фіг. 2 зображена принципова схема елементів ІС, що використовуються для зарядки літієвих акумуляторних батарей, як показано на фіг. 1. На фіг. 3 показаний вид у розрізі взуттєвої устілки, що відображує рівень техніки. На фіг. 4 показаний інший вид у розрізі, аналогічний фіг. 3, але, що ілюструє більш ефективне розташування нагрівального елемента для нагрівання ступні користувача. На Фіг. 5 також показаний вид у розрізі устілки, аналогічний фіг. 4, що ілюструє додатковий варіант реалізації винаходу. На Фіг. 6 показане перспективне зображення іншого варіанта реалізації конструкції устілки, аналогічної фіг. 5. Докладний опис кращого варіанта реалізації винаходу На фіг. 1 зображена блок-схема згідно із даним винаходом, у якій перетворювач змінного струму в постійний просто показаний як DC у блоці 10. Такий перетворювач змінного струму в постійний підключено до стінної розетки 120В або до будь-якої іншої відповідної стінної розетки мережі змінного струму, забезпечуючи можливість створення вихідного сигналу постійного струму. Вихідний сигнал перетворювача 10 постійного струму подається на інтелектуальні схеми (ІС) 12 і 14 зарядного пристрою, які виконані з можливістю приймання низької напруги постійного струму, виробленої перетворювачем 10, контролю стану заряду акумуляторної батареї і подачі відповідного струму та напруги для повного і безпечного заряду акумуляторних батарей. Зарядний світлодіодний побудник 16 забезпечує включення світлодіода 18 по закінченню заряду акумуляторних батарей. Вихідний сигнал інтелектуальних схем 12 і 14 зарядного пристрою подається відповідно на акумуляторні батареї 20 і 22, які роздільно розміщені усередині устілки. Акумуляторні батареї 20 і 22 розміщені усередині устілок, і дві акумуляторні батареї виконані для пари устілок пари взуття. Кабелі або провідники 24 і 26, відповідно, виконані у вигляді виходів ІС ланцюгів, що закінчуються стандартними штепсельними ріжками, що підключаються до розеток, що мають усередині взуття, що обігрівається. Ланцюги ІС 12 і 14, світлодіодний побудник 16 і світлодіод 18 можуть бути розміщені усередині одного корпуса, безпосередньо підключеного до перетворювача 10 змінного струму в постійний або виконаного у вигляді його невід'ємної частини. На Фіг. 2 показана більш докладна принципова схема, що зображує електронні компоненти ланцюга блоку, зображеного на фіг. 1. Вхідне живлення постійного струму подане на перетворювач змінного струму в постійний і показане на фіг. 2 знаком +, яке дорівнює звичайно +5 В. Живлення проходить через конденсатори 28 і 30 для забезпечення згладжування будь-яких піків напруги перехідного процесу. Компоненти Torex 32 і 34 є вбудованими інтелектуальними схемами для зарядки літійіонних акумуляторних батарей. Однією такою ІС може бути елемент Torex XC6801A4PR-G. Ці пристрої призначені для контролю стану акумуляторних батарей устілки, розташованих на відстані від PCB (друкованої плати) і в самій устілці, що обігрівається. Обидві ІС 32 і 34 являють собою інтелектуальні пристрої, що виконують перевірку зарядних характеристик кожної акумуляторної батареї і регулювання власної напруги на виході з можливістю вибору профілю 2 UA 112278 C2 5 10 15 20 25 30 35 40 45 50 55 60 струму, відповідного до хімічної сполуки і ємності акумуляторної батареї. Таким виходом служить штирок 36 схем 32 і 34, відповідно. Спостереження за станом акумуляторної батареї здійснене користувачем через штирок 38 ІС 32 і 34, що представляє собою вихід, з відкритим колектором і низько утягнений у процесі зарядки. Живлення на штирок 38 подано через резистор 31. Під час зарядки низький рівень включає польовий транзистор з каналом р-типу Q1-B, позначений номером 40, який, у свою чергу, включає наступний польовий транзистор з каналом р-типу Q1-А, позначений номером 42. Низький рівень на Q1-A 42 забезпечує можливість протікання струму з катоду світлодіода 44, який освітлює світлодіод і одержує живлення через резистор 46. Обидві ІС 32 і 34 спільно підключені до Q1-B 40, внаслідок необхідності, щоб кожний зарядний пристрій 32 або 34 мав здатність активувати світлодіодний індикатор заряду, оскільки щонайменше одній або кожній акумуляторній батареї може знадобитися зарядка. Як тільки обома пристроями визначено, що кожна батарея повністю заряджена, вони показують високий рівень на своєму вихідному штирку 36, який потім протягнутий до +Power за допомогою резистора 46. Високий рівень на цьому вузлі потім деактивує Q1-B, 40 і потім Q1-A, 42, викликаючи, таким чином, переривання струму від світлодіода 44, який гасне. Погаслий світлодіод свідчить про те, що зарядка на обох устілках завершена. Компоненти 48, 50 і 52 формують таку постійну часу RC, що малими імпульсами, які можуть виникати на виводах ІС 32 і 34 під час зарядки, можна знехтувати, при цьому тільки стан постійного струму буде вказувати на зміну стану світлодіода. Конденсаторами 54 і 56 є запам'ятовувальні конденсатори постійного струму, такі що, коли зарядний пристрій не підключений до акумуляторних батарей, зарядка конденсаторів буде здійснена через ІС 32 і 34 до рівня, при якому обидві ІС 32 і 34 припускають присутність акумуляторної батареї в стані повного заряду, таким чиноим забезпечуючи вимикання світлодіода, коли акумуляторна батарея не підключена до системи. Таке відбувається внаслідок необхідності, щоб світлодіод був виключений, коли акумуляторні батареї не підключені; включений, коли акумуляторні батареї підключені і заряджаються; і знову виключений при повністю заряджених батареях. На фіг. 3 показаний вид у розрізі відомої устілки 60, що має нижній шар 62, виконаний із чорного нетканого матеріалу, і шар 72 з ізолюючого піноматеріалу, на якому розташована друкована плата 63. Друкована плата виконана з можливістю керування нагрівальним елементом 68. Відома ІС 64 схема виконана з можливістю керування акумуляторною батареєю що заряджається 20, яка, у комбінації із друкованою платою 63, забезпечує можливість керування нагрівальним елементом 68 через провідники 70 для обігріву устілки. Використання друкованої плати для керування нагрівальним елементом 68 описане в Патенті США 8,074,373, автори Macher і ін., зміст якого включено в справжній опис. Незважаючи на те, що прототипом, показаним на фіг. 3, служить вбудований єдиний блок 66 (20 і 64), що поєднує в собі літієву акумуляторну батарею та інтелектуальну схему (ІС), слід розуміти, що акумуляторна батарея 20, розміщена усередині устілки, може бути розміщена окремо від ІС схеми 64. Електричні провідники 24 і 26, що проходять між ІС схемами і розетками, розміщеними у взутті, виконані з можливістю пропускання сигналів для зарядки акумуляторної батареї 66 і в такий спосіб керування нагрівальним елементом 68 у комбінації із друкованою платою 63. Як показано на фіг. 1 і 2, комбінація поліпшеного установочного вузла для нагрівальної подушки усередині устілки додатково сприяє підвищенню загальної нагрівальної здатності у відповідності з даним винаходом, а також загальної ефективності при використанні окремих ІС схем зовні взуття. Відома конструкція, що зображена на фіг. 3, також має елемент 72, виконаний зі спіненого етилвінілацетату, який розташований на верхній частині описаної вище структури підошви, так, що тепло по суті виходить нагору через елемент 72 від нагрівального елемента 68 до нижньої поверхні підошви ноги (не показана), розміщеної поверх зазначеного елемента 72. Піноматеріал відомої конструкції має товщину приблизно 5 мм, і підданий лише невеликому стисканню, так що глибина шару 72 у процесі носіння взуття буде становити приблизно ті ж самі 5 мм. На фіг. 4 показаний перший варіант реалізації винаходу, удосконалений у порівнянні з рівнем техніки, у якому нагрівальний елемент 68 розташований у безпосередній близькості від підошви ступні, що опирається на верхню поверхню піноматеріалу 72. У даному варіанті реалізації винаходу в спіненому етилвінілацетаті 72 над нагрівальним елементом 68 виконане поглиблення 74, так що товщина піноматеріалу безпосередньо під ступнею в області нагрівального елемента 68 мінімальна. Піноматеріал 72 стиснутий до 2-3 мм, переважно до 2 3 UA 112278 C2 5 10 15 20 25 30 35 40 45 50 55 60 мм. Стиснення спіненого етилвінілацетату не більше ніж до 3 мм підвищує його щільність і теплопровідність у порівнянні з рівнем техніки, забезпечуючи, таким чином, подачу тепла від нагрівального елемента 68 до ступні. Крім того, між поверхнею 62 і нагрівальним елементом 68 додатково введений окремий ізолюючий елемент 76, розміром приблизно з нагрівальний елемент 68, що забезпечує напрямок потоку тепла нагору. Можливість уведення цього додаткового ізолюючого елемента обумовлена наявністю простору, зекономленого за рахунок стиснення шару 72 з піноматеріалу до 2-3 мм. Таким чином, товщина піноматеріалу 72 між нагрівальним елементом 68 і ступнею значно зменшена, при тому, що ізоляція 76 під піноматеріалом 72 знижує кількість тепла, що відходить униз від нагрівального елемента 68. На фіг. 5 показаний інший варіант реалізації нагрівальної подушки устілки, яку можна використовувати окремо або в комбінації з варіантом реалізації винаходу, зображеним на фіг. 4. На верхній частині нижнього шару 62 із чорного нетканого матеріалу і під нагрівальним елементом 68 розміщений додатковий шар 78 ізоляції, що додатково запобігає відходженню тепла від нагрівального елемента 68 униз до нижньої поверхні устілки. Простір для шару 78, що проходить по суті по всій довжині взуття, забезпечений зменшеною товщиною шару 72 з піноматеріалу. У зв'язку із цим за рахунок додаткового запобігання відходженню тепла, більша кількість тепла спрямована нагору до ступні, забезпечуючи створення більш ефективної системи обігріву устілки. На фіг. 6 показане перспективне зображення іншого варіанта реалізації системи для підведення більшої кількості тепла до ступні в устілці з підігрівом. Відома одиночна подушка 72 зі спіненого етилвінілацетату перетворена з утворенням двох секцій, передньої секції 80 і задньої секції 82. Секції 80 і 82 виконані як одне ціле і мають отвір або поглиблення 84, розташоване між ними. Провідна подушка 86 підігнана до отвору 84. Подушкою 86 служить теплопровідна гума або гумоподібний матеріал. Товщина подушки становить 1 або 2 мм. Нагрівальний елемент 68 посаджений в отворі 84 і перебуває під подушкою 86. Нижній ізоляційний основний шар 78 (як показано на фіг. 5) має нагрівальний елемент 68, розміщений на верхній поверхні основного шару 78 у поглибленні 84. Матеріал 86 провідної подушки розташований на верхній поверхні нагрівального елемента 68 таким чином, що тепло від нагрівального елемента надходить безпосередньо на підошву ступні, а втрата тепла, спрямована вниз від нагрівального елемента 68 відвернена шаром 78 ізоляції. Така конструкція забезпечує більш ефективний напрямок більшої кількості тепла нагору до нижньої поверхні підошви, зменшуючи, таким чином, споживання потужності акумуляторною батареєю 66. Піноматеріал 72 включає невелику секцію, позначену на фіг. 6 номером 72a. У переважному варіанті реалізації даного винаходу нагрівальний елемент 68 розташований в устілці на глибині 2 мм із боку ступні. Більш зручний для споживача виріб може бути отриманий при наявності турбо-режиму, який забезпечує первинний викид більшої кількості тепла після початкового включення нагрівального елемента 68. Крім того, турбо режим може бути багаторазово активований автоматично усередині системи або вручну користувачем. При керуванні нагрівальним елементом 68 за допомогою системи дистанційного керування запуск турбо режиму може бути здійснений при активації дистанційного передавача. У якості додаткового вдосконалення електрична система на друкованій платі може також включати циклічне регулювання ступеню нагрівання, забезпечуючи більш ефективне використання енергії і максимальний комфорт для користувача. Поліпшення теплопровідності шару спіненого етилвінілацетату може бути досягнуте за допомогою стиснення піноматеріалу з можливістю підвищення його щільності, або використання замість піноматеріалу твердої пластмаси, яка забезпечує ізоляцію і теплопровідність, створюючи, таким чином, більш ефективне підведення тепла до ступні користувача. Створення справжнього винаходу сприяє підвищенню загальної ефективності, безпеки і економічності використання устілки з підігрівом, насамперед, для вуличного взуття. Один аспект винаходу полягає в поліпшенні підведення тепла до ноги користувача, при зменшенні втрат тепла і більш ефективному використанні вихідної потужності нагрівальних подушок. При цьому може бути знижене споживання енергії, збільшений термін служби нагрівального блоку і час роботи акумуляторної батареї. Крім того, важливий аспект справжнього винаходу полягає в мінімізації втрат за рахунок відділення інтелектуальної схеми від літієвої акумуляторної батареї, що відрізняє даний винахід від рівня техніки, у якому такі елементи об'єднані усередині устілки в один блок. Відділення ІС схеми від акумуляторної батареї дозволяє одержати значні вдосконалення системи. Процес зарядки за допомогою ІС, відмінний від простого підключення до акумуляторних батарей, реалізований із зовнішньої сторони устілок. Електронні компоненти, що володіють 4 UA 112278 C2 5 10 15 20 25 30 35 40 45 50 55 штучним інтелектом, що забезпечують можливість визначення рівня заряду акумуляторних батарей і відповідної подачі заданої напруги і струму для їхньої повної і швидкої зарядки, розташовані в джерелі живлення, підключеному до розетки, або в кабелях між блоком живлення і акумуляторними батареями. Переваги такої системи полягають у наступному: - Видалення зарядних компонентів з устілки, де вони піддані теплоутворенню і повторюваній механічній напрузі при ходьбі, що обумовлює більш тривалий термін служби зарядних пристроїв. - Можливість усунення несправностей ланцюга зарядного пристрою за допомогою заміни одного зарядного пристрою, а не всього виробу в цілому. - Менша кількість електронних компонентів усередині конструкції устілки обумовлює більш тривалий термін служби устілок. - Спрощення процесу модернізації, швидка зарядка, заряд, що зберігається протягом тривалого часу, і т.д., забезпечувані заміною зарядного пристрою. Раніше необхідно було модернізувати весь виріб у цілому, включаючи дві устілки і джерело живлення зарядного пристрою. - Підвищення ефективності використання електроенергії: для індикації стану заряду використаний тільки один світлодіод, який не горить у неробочому режимі заряду устілок. - Більша площа друкованої плати зарядного пристрою забезпечує кращий захист від електростатичного розряду (ESD) і ізоляцію. - Можливість модифікації зовнішніх зарядних пристроїв під різні вхідні напруги змінного і постійного струму для більш широкого універсального використання. Слід розуміти, що опис переважного варіанта реалізації винаходу наведений для кращої ілюстрації принципів винаходу і його практичного застосування і забезпечує фахівцям у даній області можливість використання винаходу в різних варіантах реалізації при виконанні різних модифікацій, що підходять для конкретного застосування. Усі такі модифікації та зміни перебувають у межах об'єму винаходу, обумовленого прикладеною формулою винаходу, якщо вони інтерпретовані у відповідності із об'ємом охорони, що забезпечує така формула. ФОРМУЛА ВИНАХОДУ 1. Зарядна система для устілки з підігрівом, яка живиться батареєю, що містить: устілку для розташування у взутті, батарею, розташовану всередині устілки, роз'єм, що знаходиться в електричному зв'язку з батареєю, зовнішню схему, розташовану зовні устілки та виконану з можливістю контролю рівня заряду батареї та подачі струму і напруги до зазначеної батареї; причому зазначена зовнішня схема містить вхід для приймання вхідної напруги постійного струму; і щонайменше один вихідний електричний провідник, який підключений до зазначеного роз'єму і забезпечує підведення струму і напруги до зазначеної батареї. 2. Зарядна система за п. 1, у якій зазначений провідник виконаний з можливістю підведення контрольної інформації від батареї до схеми. 3. Зарядна система за п. 1, у якій вхідна напруга постійного струму вироблена перетворювачем змінного струму в постійний, зазначена схема сформована у вигляді вузла, виконаного як одне ціле із зазначеним перетворювачем. 4. Зарядна система за п. 1, у якій зазначена схема містить два вихідні електричні провідники, по одному для кожної устілки пари устілок. 5. Зарядна система за п. 1, що містить світлодіод, виконаний з можливістю зазначення на необхідність зарядки зазначеної батареї. 6. Зарядна система за п. 1, у якій зазначений світлодіод указує на необхідність зарядки множини батарей для устілок у парі взуття. 7. Зарядна система за п. 1, у якій зазначена батарея підключена до нагрівального елемента з можливістю виробляння тепла, при цьому устілка містить шар піноматеріалу, розміщений між зазначеною батареєю і ступнею користувача зазначеного взуття. 8. Зарядна система за п. 7, у якій зазначена устілка містить ізолюючий шар, розташований під шаром піноматеріалу. 9. Зарядна система за п. 7, у якій шар піноматеріалу має передню та задню секції, отвір або заглиблення, розташовані між передньою та задньою секціями, і теплопровідний шар, 5 UA 112278 C2 5 10 15 20 розташований у зазначеному отворі або заглибленні, під яким розташований нагрівальний елемент. 10. Зарядна система за п. 9, яка додатково містить ізолюючий шар, розташований під зазначеним нагрівальним елементом. 11. Зарядна система для устілки з підігрівом для використання з взуттям, яка містить устілку з підігрівом, що містить нагрівальний елемент, до якого підключена батарея, і схему керування, з'єднану з батареєю та виконану з можливістю керування нагріванням нагрівального елемента, і зовнішню схему, розташовану зовні взуття з можливістю керування процесом зарядки зазначеної батареї за допомогою контролю рівня її заряду і подачі струму і напруги для зарядки зазначеної батареї, причому зазначена зовнішня схема має вхід для прийому вхідної напруги постійного струму і щонайменше один вихідний електричний провідник, що забезпечує підведення зарядного струму і напруги до зазначеної батареї. 12. Зарядна система за п. 11, у якій устілка містить елемент із піноматеріалу, розташований під ступнею користувача, і верхній теплопровідний шар, розташований в отворі елемента з піноматеріалу. 13. Зарядна система за п. 12, яка додатково містить ізолюючий шар, розташований під зазначеним нагрівальним елементом. 14. Зарядна система за п. 13, у якій нагрівальний елемент розташований під верхнім теплопровідним шаром. 6 UA 112278 C2 7 UA 112278 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
