Телеметричний комплекс для контролю і діагностики функціонального стану людини

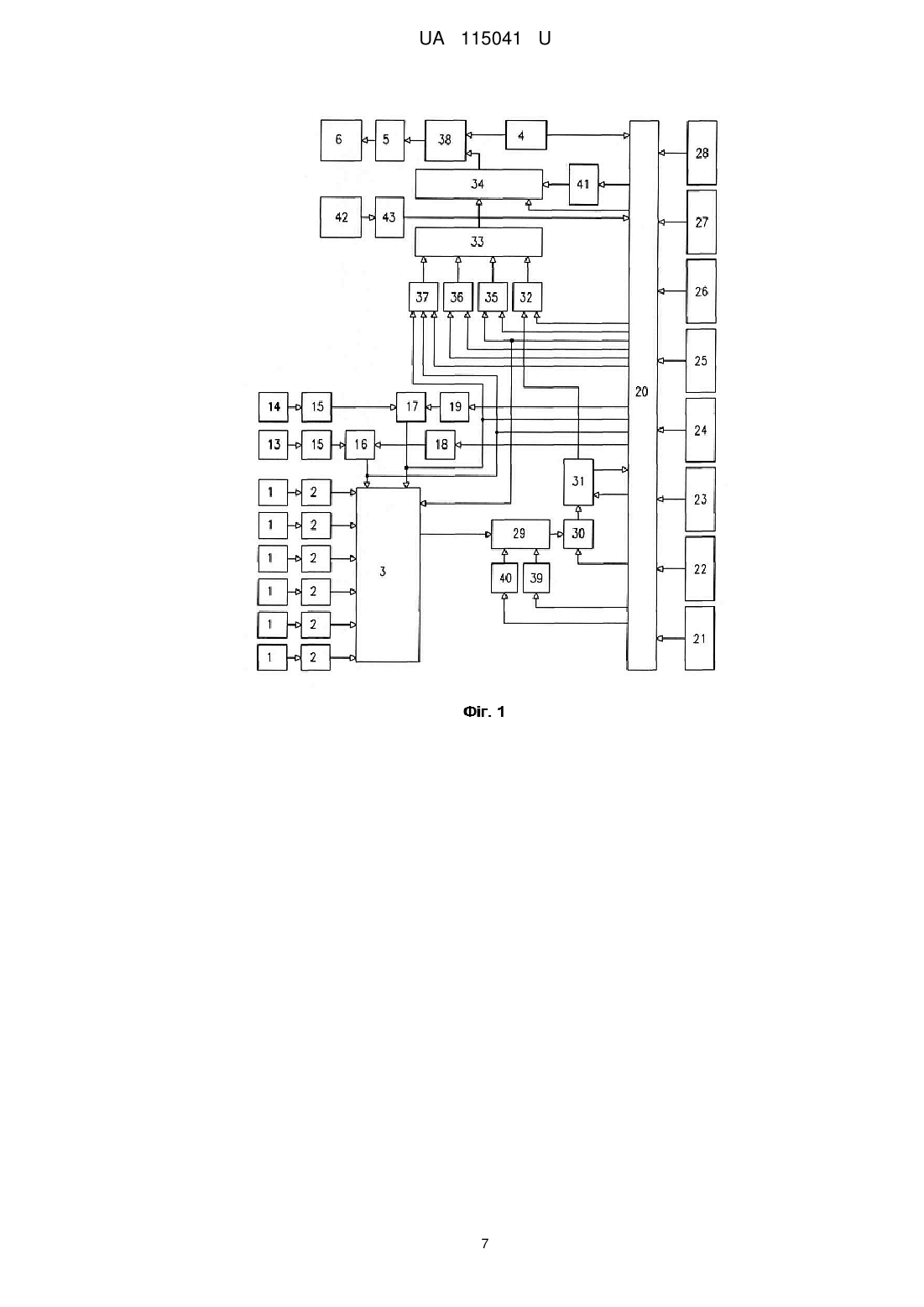

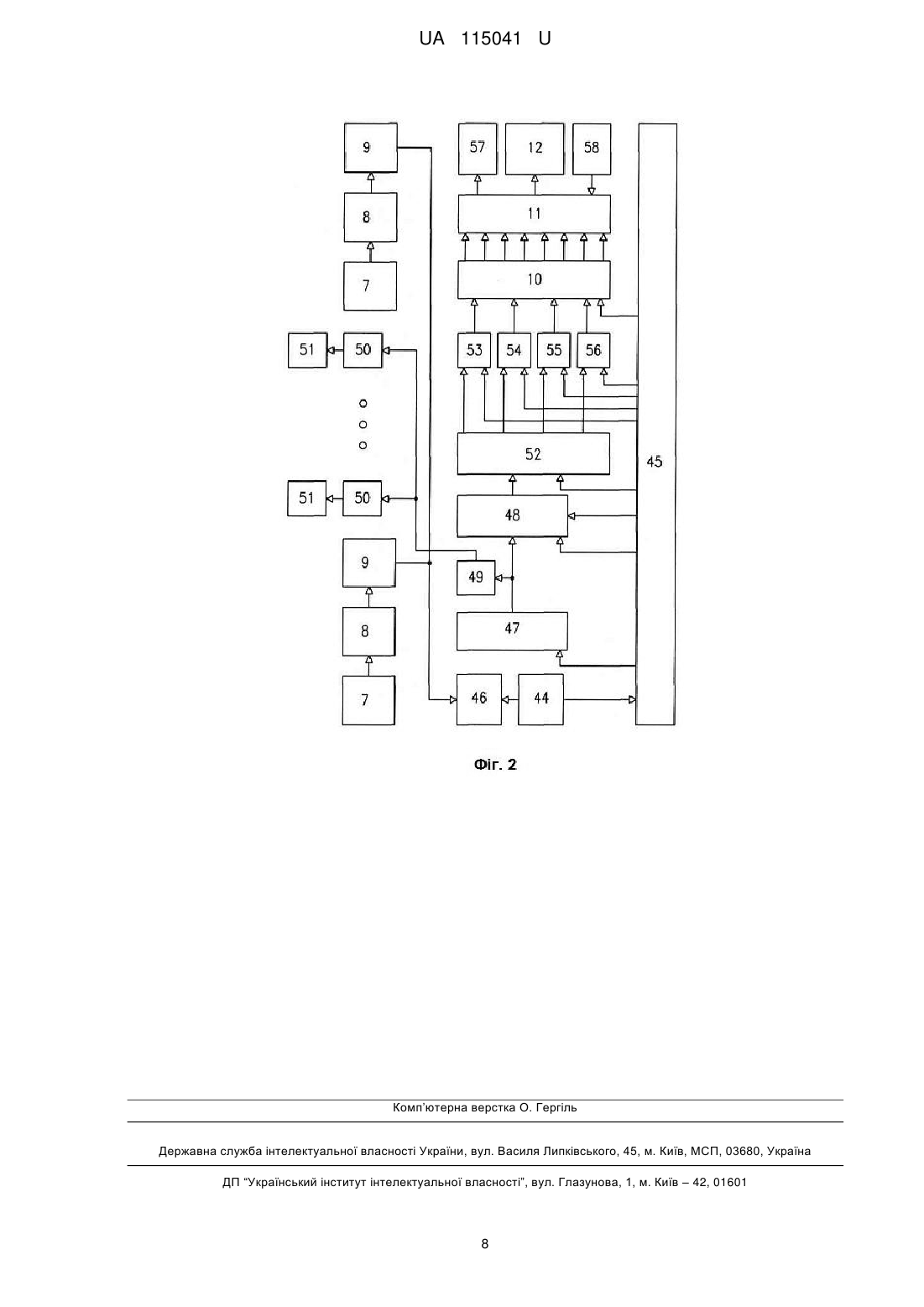

Реферат: Телеметричний комплекс для контролю і діагностики функціонального стану людини містить передавальну частину, попередні підсилювачі, мультиплексор, перший кварцовий генератор, формувач вихідних імпульсів, вузол інфрачервоного випромінювання, приймальну частину, фотоприймачі, широкосмугові підсилювачі, компаратори з відкритим колектором, вузол формування вихідних інформаційних сигналів і вузол почергового відображення вихідних інформаційних сигналів з індикатором відображення інформаційних сигналів, датчик частоти дихальних рухів, датчик частоти пульсу, блоки порівняння з заданим інтервалом, блоки пам'яті задатчиків інтервалів, блок керування передавальної частини, кнопка вибору каналу, задатчик частоти опитування каналу, масштабуючий задатчик підсилення каналу, задатчики нижньої і верхньої частот зрізу сигналу відповідного каналу, перший і другий задатчики інтервалів і індикатор вибраного каналу, переладнувальний смуговий фільтр, масштабуючий підсилювач, аналого-цифровий перетворювач, регістр даних, формуючий регістр, блок пам'яті, регістр каналу, регістр номеру пристрою, регістр контролю частоти дихальних рухів і пульсу, регістр контролю, послідовно-паралельний регістр, блок контролю правильності прийому, розподільний UA 115041 U (12) UA 115041 U регістр, номер пристрою, регістр приймача перевищення частоти дихальних рухів і пульсу, блок керування приймальної частини, сигналізатор перевищення частоти дихальних рухів і пульсу та блок вибору пристрою. UA 115041 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, а саме - до пристроїв для контролю і діагностики і може використовуватися при безперервному контролі за станом людини по каналу зв'язку одночасно за кількома фізіологічними показниками. Відомою є моніторингова система фізіологічних показників (параметрів), що містить передавальний блок (частину), котрий складається з датчиків і генератора високої частоти, з підключеною до входу передавального блока антеною, та приймальний блок (частину), котрий складається з приймальної антени, радіоприймача, вихід якого з'єднаний з приймальною антеною, блока демодуляції і блока реєстрації (див. патент РФ № 2.089.094, МПК А61В 5/02, 1997 р.). Недоліком відомої системи є її низькі експлуатаційні якості, тому що між передавальною і приймальною частинами зв'язок здійснюється за допомогою радіосигналу, а радіочастотна телеметрія має такі недоліки: - радіосигнал є чутливим до електромагнітних перешкод; - наявність інтерференції радіохвиль. Відомим є телеметричний комплекс (ТК) для контролю і діагностики функціонального стану людини, що містить передавальну частину, котра призначена для розміщення на тілі людини і включає з'єднані вузол зняття фізіологічних сигналів, що включає електроди для зняття електричних біопотенціалів, вузол попереднього підсилення, мультиплексор, вузол кодування сигналів і вузол інфрачервоного випромінювання, та приймальну частину, котра включає з'єднані фотоприймальний вузол, вузол декодування сигналів, демультиплексор і вузол формування вихідних інфрачервоних сигналів (див. патент СН № 675.675А5, МПК А61В 5/04, 1990 р.). Використання інфрачервоного випромінювача для передавання інформації медичного контролю у замкнених приміщеннях різного призначення є більш перспективним видом безпровідного зв'язку. Довжина хвиль інфрачервоного випромінювача дуже коротка, тому ефекти ближнього поля і завмирання мінімізовані. Частота інфрачервоного випромінювача 3 6 складає 10 -10 МГц, в той же час як радіоперешкоди від різного роду устаткування знаходяться -1 -3 у межах частот від 1,5·10 до 10 МГц, тобто поза діапазону інфрачервоного випромінювача. Недоліком відомого ТК є його низькі експлуатаційні якості через те, що він проводить контроль і діагностику функціонального стану людини тільки за даними електрокардіограми (ЕКГ). Можливостей проведення контролю і діагностики по других фізіологічних показниках ТК не має. Найближчим до запропонованого по технічному рішенню є вибраний як прототип телеметричний комплекс (ТК) для контролю і діагностики функціонального стану людини, який описаний у патенті України № 105026u, МПК G01R 17/00, А61В 5/0205, А61В 5/04, 2015 р. Вказаний комплекс містить передавальну частину, котра призначена для розміщення на тілі людини і включає послідовно з'єднані електроди для зняття електричних біопотенціалів, попередні підсилювачі, мультиплексор, перший кварцовий генератор, формувач вихідних імпульсів і вузол інфрачервоного випромінювання, і приймальної частини, котра включає послідовно з'єднані виносні фотоприймачі, кожний з яких складається з трьох різноспрямованих фотодіодів, широкосмугові підсилювачі і компаратори з відкритим колектором, вузол формування вихідних інформаційних сигналів і вузол почергового відображення вихідних інформаційних сигналів з індикатором відображення інформаційних сигналів. Недоліком відомого ТК є його невисокі експлуатаційні якості через втрати параметрів функціонального стану людини, що вимірюють, під час виходу людини із зони дії приймача інфрачервоного випромінювання, низької достовірності контрою і передавання фізіологічних показників і відсутності попереджувальних сигналів під час виходу частоти дихальних рухів або частоти пульсу людини за встановлені межі з можливістю одночасного збільшення частоти опитування фізіологічних показників. В основу корисної моделі поставлена задача створення удосконаленої конструкції телеметричного комплексу для контролю і діагностики функціонального стану людини, яка б дозволила забезпечити підвищення його експлуатаційних якостей шляхом уведення в неї нових елементів і технічних рішень, таких як: - передавальна частина споряджається датчиком частоти дихальних рухів і датчиком частоти пульсу, з'єднані через підсилювачі з другими входами першого і другого блоків порівняння з заданим інтервалом, перші входи котрих через перший і другий блоки пам'яті задатчиків інтервалів з'єднуються з блоком керування передавальної частини, виходи першого і другого блоків порівняння з заданим інтервалом з'єднуються з мультиплексором і блоком керування передавальної частини, до блока керування передавальної частини підключаються кнопка вибору каналу, задатчик частоти опитування каналу, масштабуючий задатчик підсилення 1 UA 115041 U 5 10 15 20 25 30 35 40 45 50 55 60 каналу, задатчики нижньої і верхньої частот зрізу сигналу відповідного каналу, перший і другий задатчики інтервалів і індикатор вибраного каналу, вихід мультиплексора через послідовно з'єднані переладнувальний смуговий фільтр, масштабуючий підсилювач, аналого-цифровий перетворювач, регістр даних і формуючий регістр з'єднуються з першим блоком пам'яті, регістр каналу, регістр номеру пристрою і регістр контролю частоти дихальних рухів і пульсу через формуючий регістр з'єднуються з першим блоком пам'яті, вихід котрого через паралельнопослідовний регістр з'єднується з формувачем вихідних імпульсів, блок керування передавальної частини через коректори нижньої і верхньої частот зрізу з'єднується з переладнувальним смуговим фільтром, через таймер з входом зчитування першого блока пам'яті, входи запису регістра даних, регістра каналу, регістра номеру пристрою, регістра контролю частоти дихальних рухів і пульсу, формуючого регістра, першого блока пам'яті з'єднуються з блоком керування передавальної частини, керуючий вхід масштабую чого підсилювача, вхід запуску і вихід готовності аналого-цифрового перетворювача, входи даних регістра номеру пристрою, регістра контролю і мультиплексора з'єднуються з блоком керування передавальної частини, виходи першого і другого блоків порівняння з заданим інтервалом з'єднуються з входами даних регістра каналу частоти дихальних рухів і пульсу, фотоприймач передавальної частини через підсилювач-компаратор з'єднується з блоком керування передавальної частини, перший кварцовий генератор з'єднується з тактовим входом паралельно-послідовного регістра і блоком керування передавальної частини, приймальна частина споряджається другим кварцовим генератором, з'єднаним з блоком керування приймальної частини і послідовно-паралельним регістром, останній вхід котрого з'єднується з компараторами, а паралельний вихід через вхідний регістр з другим блоком пам'яті і через блок контролю правильності прийому і другий формувач вихідних імпульсів з другим вузлом інфрачервоного випромінювання, другий блок пам'яті через розподільний регістр з'єднується з регістрами приймача перевищення частоти дихальних рухів і пульсу, номеру пристрою, каналу і прийнятих даних, котрі з'єднуються з вузлом формування вихідних інформаційних сигналів, керуючи входи вхідного регістра другого блока пам'яті, розподільного регістра, регістрів приймача перевищення частоти дихальних рухів і пульсу, номеру пристрою, каналу, прийнятих даних і вузла формування вихідних інформаційних сигналів з'єднуються блоком керування приймальної частини, сигналізатор перевищення частоти дихальних рухів і пульсу і блок вибору пристрою і каналу з'єднуються з вузлом почергового відображення вихідних інформаційних сигналів, що дозволяє забезпечити схоронність параметрів функціонального стану, що вимірюють, під час виходу людини із зони дії приймача інфрачервоного випромінювання і підвищення достовірності контролю і передачі фізіологічних показників, формування попереджувальних сигналів під час виходу частоти дихальних рухів або частоти пульсу пацієнта за встановлені межі з одночасним збільшенням частоти опитування фізіологічних показників людини. Поставлена задача вирішується таким чином, що у запропонованому телеметричному комплексі для контролю і діагностики функціонального стану людини, що містить передавальну частину, котра призначена для розміщення на тілі людини і включає послідовно з'єднані електроди для знімання електричних біопотенціалів, попередні підсилювачі, мультиплексор, перший кварцовий генератор, формувач вихідних імпульсів і вузол інфрачервоного випромінювання, і приймальну частину, котра включає послідовно з'єднані виносні фотоприймачі, широкосмугові підсилювачі і компаратори з відкритим колектором, вузол формування вихідних інформаційних сигналів і вузол почергового відображення вихідних інформаційних сигналів з індикатором відображення інформаційних сигналів, згідно з корисною моделлю, передавальна частина споряджена датчиком частоти дихальних рухів і датчиком частоти пульсу, з'єднані через підсилювачі з другими входами першого і другого блоків порівняння з заданим інтервалом, перші входи котрих через перший і другий блоки пам'яті задатчиків інтервалів з'єднані з блоком керування передавальної частини, виходи першого і другого блоків порівняння з заданим інтервалом з'єднані з мультиплексором і блоком керування передавальної частини, до блока керування передавальної частини підключені кнопка вибору каналу, задатчик частоти опитування каналу, масштабуючий задатчик підсилення каналу, задатчики нижньої і верхньої частот зрізу сигналу відповідного каналу, перший і другий задатчики інтервалів і індикатор вибраного каналу, вихід мультиплексора через послідовно з'єднані переладновний смуговий фільтр, масштабуючий підсилювач, аналого-цифровий перетворювач, регістр даних і формуючий регістр з'єднані з першим блоком пам'яті, регістр каналу, регістр номеру пристрою і регістр контролю частоти дихальних рухів і пульсу через формуючий регістр з'єднані з першим блоком пам'яті, вихід котрого через паралельнопослідовний регістр з'єднаний з формувачем вихідних імпульсів, блок керування передавальної 2 UA 115041 U 5 10 15 20 25 30 35 40 45 50 55 частини через коректори нижньої і верхньої частот зрізу з'єднаний з переладнувальним смуговим фільтром, через таймер з входом зчитування першого блока пам'яті, входи запису регістра даних, регістра каналу, регістра номеру пристрою, регістра контролю частоти дихальних рухів і пульсу, формуючого регістра, першого блока пам'яті з'єднані з блоком керування передавальної частини, керуючий вхід масштабую чого підсилювача, вхід запуску і вихід готовності аналого-цифрового перетворювача, входи даних регістра номеру пристрою, регістра контролю і мультиплексора з'єднані з блоком керування передавальної частини, виходи першого і другого блоків порівняння з заданим інтервалом з'єднані з входами даних регістра каналу частоти дихальних рухів і пульсу, фотоприймач передавальної частини через підсилювач-компаратор з'єднаний з блоком керування передавальної частини, перший кварцовий генератор з'єднаний з тактовим входом паралельно-послідовного регістра і блоком керування передавальної частини, приймальна частина споряджена другим кварцовим генератором, з'єднаним з блоком керування приймальної частини і послідовно-паралельним регістром, останній вхід котрого з'єднаний з компараторами, а паралельний вихід через вхідний регістр з другим блоком пам'яті і через блок контролю правильності прийому і другий формувач вихідних імпульсів з другим вузлом інфрачервоного випромінювання, другий блок пам'яті через розподільний регістр з'єднаний з регістрами приймача перевищення частоти дихальних рухів і пульсу, номеру пристрою, каналу і прийнятих даних, котрі з'єднані з вузлом формування вихідних інформаційних сигналів, керуючи входи вхідного регістра другого блока пам'яті, розподільного регістра, регістрів приймача перевищення частоти дихальних рухів і пульсу, номеру пристрою, каналу, прийнятих даних і вузла формування вихідних інформаційних сигналів з'єднані блоком керування приймальної частини, сигналізатор перевищення частоти дихальних рухів і пульсу і блок вибору пристрою і каналу з'єднані з вузлом почергового відображення вихідних інформаційних сигналів. Для пояснення конструкції ТК і його роботи додаються креслення та його детальний опис. На кресленнях зображено: - на фіг. 1 - схема передавальної частини ТК; - на фіг. 2 - схема приймальної частини ТК. Телеметричний комплекс складається з передавальної частини, призначеній для розташування на тілі людини (фіг. 1), і приймальної частини збору і відображення інформації (фіг. 2). Передавальна частина містить послідовно з'єднані електроди 1 для знімання електричних біопотенціалів, попередні підсилювачі 2, мультиплексор 3, перший кварцовий генератор 4, формувач вихідних інформаційних імпульсів 5 і вузол інфрачервоного випромінювання 6. Приймальна частина містить послідовно з'єднані виносні фотоприймачі 7, широкосмугові підсилювачі 8 і компаратори 9 з відкритим колектором, вузол формування вихідних інформаційних сигналів 10 і вузол почергового відображення вихідних інформаційних сигналів 11 з індикатором відображення інформаційних сигналів 12. Передавальна частина додатково містить датчик частоти дихальних рухів 13 і датчик частоти пульсу 14, які з'єднані через додаткові підсилювачі 15 з другими входами першого 16 і другого 17 блоків порівняння з заданим інтервалом, перші входи яких через перший 18 і другий 19 блоки пам'яті задатчиків інтервалів з'єднані з блоком керування передавальної частини 20. Виходи першого 16 і другого 17 блоків порівняння з заданим інтервалом з'єднані з мультиплексором 3. До блока керування передавальної частини 20 підключені кнопка вибору каналу 21, задатчик частоти опитування 22 каналу, масштабуючий задатчик підсилення 23 каналу, задатчики нижньої 24 і верхньої 25 частоти зрізу сигналу відповідного каналу, перший 26 і другий 27 задатчики інтервалів і індикатор вибраного каналу 28. Вихід мультиплексора 3 через послідовно з'єднані переладнувальний смуговий фільтр 29, масштабуючий підсилювач 30, аналого-цифровий перетворювач 31, регістр даних 32 і формуючий регістр 33 з'єднаний з першим блоком пам'яті 34. Регістр каналу 35, регістр номеру пристрою 36 і регістр контролю частоти дихальних рухів і пульсу 37 через формуючий регістр 33 з'єднані з першим блоком пам'яті 34, вихід якого через паралельно-послідовний регістр 38 з'єднаний з формувачем вихідних імпульсів 5. Блок керування передавальної частини 20 через коректори нижньої 39 і верхньої 40 частот зрізу з'єднаний з переладнувальним смуговим фільтром 29, через таймер 41 з входом зчитування першого блока пам'яті 34. Входи запису регістра даних 32, регістра каналу 35, регістра номеру пристрою 36, регістра контролю частоти дихальних рухів і пульсу 37, формуючого регістра 33, першого блока пам'яті 34 з'єднані з блоком керування передавальною частиною 20. 3 UA 115041 U 5 10 15 20 25 30 35 40 45 50 55 Керуючий вхід масштабуючого підсилювача 30, вхід запуску і вихід готовності аналогоцифрового перетворювача 31, входи даних регістра номеру пристрою 36, регістра каналу 35 і мультиплексора 3 з'єднані з блоком керування передавальної частини 20. Виходи першого 16 і другого 17 блоків порівняння з заданим інтервалом з'єднані з входами даних регістра контролю частоти дихальних рухів і пульсу 37. Фотоприймач передавальної частини 42 через підсилювач-компаратор 43 з'єднаний з блоком керування передавальної частини 20. Перший кварцовий генератор 4 з'єднаний з тактовим входом паралельно-послідовного регістра 38 і блоком керування передавальної частини 20. Приймальна частина додатково містить другий кварцовий генератор 44, з'єднаний з блоком керування приймальної частини 45 і послідовно-паралельним регістром 46, останній вхід якого з'єднаний з компаратором 9, а паралельний вихід через вхідний регістр 47 - з другим блоком пам'яті 48 і через блок контролю правильності приймання 49 і другий формувач вихідних імпульсів 50 з другим вузлом інфрачервоного випромінювання 51. Другий блок пам'яті через розподільний регістр 52 з'єднаний з регістрами приймача перевищення частоти дихальних рухів і пульсу 53, номеру пристрою 54, каналу 55 і прийнятих даних 56, які з'єднуються з вузлом формування вихідних інформаційних сигналів 10. Керуючи входи вхідного регістра 47, другого блока пам'яті 48, розподільного регістра 52, регістрів приймача перевищення частоти дихальних рухів і пульсу 53, номеру пристрою 54, каналу 55, прийнятих даних 56 і вузла формування вихідних інформаційних сигналів 10 з'єднані з блоком керування приймальної частини 45. Сигналізатор перевищення частоти дихальних рухів і пульсу 57 і блок вибору пристрою і каналу 58 з'єднані з вузлом почергового відображення вихідних інформаційних сигналів 10. Робота запропонованого ТК здійснюється наступним чином. На першому етапі проводять настройку передавальної частини ТК. За допомогою кнопки вибору каналу 21 передавальної частини вибирають послідовно канали, які утворені електродами 1 для зняття електричних біопотенціалів і попередніми підсилювачами 2, підключеними до мультиплексора 3. Для кожного каналу задатчиком частоти опитування 22 каналу встановлюють період опитування, масштабуючим задатчиком підсилення 23 каналу встановлюють коефіцієнт передачі, задатчиками нижньої 24 і верхньої 25 частот зрізу встановлюють смугу пропускання для сигналів, що передають. Першим 26 і другим 27 задатчиками інтервалів встановлюють діапазон допустимих змін частот дихальних рухів і частоти пульсу людини, що обстежують. Індикатор вибраного каналу 28 відображує інформацію щодо номеру каналу, що настроюють. Потім електроди 1 для зняття електричних біопотенціалів і датчики частоти дихальних рухів 13 і пульсу 14 закріплюють на тілі людини. Сигнали з електродів 1 для зняття електричних біопотенціалів через попередні підсилювачі 2 надходять на мультиплексом 3. Сигнали з датчика частоти дихальних рухів 13 і датчика частоти пульсу 14 надходять через додаткові підсилювачі 15 на перший 16 і другий 17 блоки порівняння, на яких відбувається порівняння поточних значень частоти дихальних рухів і пульсу людини з діапазонами допустимих змін частоти дихальних рухів і частоти пульсу, встановленими за допомогою першого 26 і другого 27 задатчиків інтервалів через блок керування передавальної частини 20 на першому 18 і другому 19 блоках пам'яті задатчиків інтервалів. У випадку знаходження частоти дихальних рухів і пульсу людини, які вимірюють датчиками частоти дихальних рухів 13 і частоти пульсу 14 у додаткових діапазонах, сигнали на виходах першого 16 і другого 17 блоків порівняння з заданим інтервалом не виробляються, і опитування йде з періодом, встановленим задатчиком частоти опитування 22 каналу. Під час погіршання стану людини, коли частоти дихальних рухів і частоти пульсу виходять за допустимі межі, на виходах першого 16 і другого 17 блоків порівняння з заданим інтервалом формуються сигнали, котрі збільшують частоту опитування за максимально допустимі значення. Сигнал з мультиплексора 3 надходить на переладнувальний смуговий фільтр 29, частота пропускання якого встановлюється коректорами нижньої 39 і верхньої 40 частот зрізу через блок керування передавальної частини 20 від задатчиків нижньої 24 і верхньої 25 частот зрізу сигналу відповідного каналу. Цим досягають відсічки перешкод як у нижньому, так і у верхньому діапазоні частот. Масштабуючий підсилювач 30 забезпечує відповідний коефіцієнт передачі, встановлений масштабуючим задатчиком підсилювача 23 каналу через блок керування передавальною частиною 20. 4 UA 115041 U 5 10 15 20 25 30 35 40 45 50 55 Аналого-цифровий перетворювач 31 переводить сигнал у цифрову форму і подає на регістр даних 32. У результаті на регістрі даних 32 формується цифровий сигнал, який відповідає сигналу, знятому з відповідного електрода 1. Вибір каналів мультиплексора 3 виконується блоком керування передавальної частини 20 з одночасним записом номеру каналу у регістр каналу 35. В регістр номеру пристрою 36 записується ідентифікаційний номер даної передавальної частини пристрою. Цей номер необхідний для ідентифікації окремого хворого при одночасному використанні багатьох передаючих частин пристрою. У регістрі контролю частоти дихальних рухів і пульсу 37 записуються сигнали при виході даних параметрів за допустимі встановлені межі. У результаті на формуючому регістрі 33 формується інформація, яка містить номер пристрою, номер каналу, контроль дихальних рухів і пульсу і дані, зняті з електродів. Ця інформація зберігається у першому блока пам'яті 34, з якого через визначені проміжки часу, встановлені таймером 41, дані через паралельно-послідовний регістр 38 і формувач вихідних імпульсів 5 передаються на вузол інфрачервоного випромінювання 6. Передача може відбуватися тільки у випадку прийому дозвільного сигналу від приймальної частини через фотоприймач передавальної частини 42 через підсилювач-компаратор 43, який підтверджує готовність приймальної частини до прийому інформації. Перший кварцовий генератор 4 синхронізує передачу. Переданий інформаційний сигнал приймається фотоприймачами 7 з широкосмуговими підсилювачами 8 і компараторами 9 приймальної частини і надходить на послідовнопаралельний регістр 46, який синхронізується другим кварцовим генератором 44 сумісно з блоком керування приймальної частини 45. Потім сигнал надходить на вхідний регістр 47 і записується у другому блока пам'яті 48. Одночасно блок контролю правильності прийому 49 через другий формувач вихідних імпульсів 50 і другий вузол інфрачервоного випромінювання 51 передає на фотоприймач передавальної частини 42, підсилювач-компаратор 43 і блок керування передавальної частини 20 інформацію про прийом переданих даних для підтвердження успішності передачі і підвищення достовірності обміну даними. Інформація з другого блока пам'яті 48 через дозвільний регістр 52 розкладається по регістрах приймача перевищення части дихальних рухів і пульсу 53, номеру пристрою 54, номеру каналу 55 і прийнятих даних 56. У результаті інформація ідентифікується, і є повні дані щодо номерів передавального пристрою, номеру каналу, з якого надходять дані з електродів, і стану людини за параметрами частоти дихальних рухів і пульсу. Потім інформація надходить через вузол формування вихідних інформаційних сигналів 10, вузол почергового відображення вихідних інформаційних сигналів 11 на індикатор відображення інформаційних сигналів 12. У результаті лікар має можливість спостерігати стан людини. Вибір номеру пристрою і каналу спостереження фізіологічного стану людини виконується за допомогою блока вибору пристрою і каналу 58. У випадку знаходження частоти дихальних рухів і пульсу людини, які вимірюють датчиками частоти дихальних рухів 13 і частоти пульсу 14, у допустимих діапазонах сигнал на сигналізатор перевищення частоти дихальних рухів і пульсу 57 не надходить і сигналізація не виконується. При погіршенні стану людини і виході частоти дихальних рухів і пульсу за допустимі межі, на сигналізатор перевищення частоти дихальних рухів і пульсу 57 надходить сигнал, що призводить до сигналізації про погіршення стану людини для притягнення уваги лікаря. Комплекс забезпечує стійке передавання інформації від його передавальної частини, розміщеної на людині, що досліджують, до приймальної частини комплексу в замкненому приміщенні складної конфігурації. Загальний стан організму людини може визначатися за патентами України: - № 78519, МПК А61В 5/0205, 2004 р.; - № 105497u, МПК А61В 5/00, 2015 р.; - № 108009u, МПК А61В 5/0205, А61В 5/00, 2016 р.; - № 110529u, МПК А61В 5/0205, А61В 5/04, 2016 р. Визначення фізичної працездатності людини може здійснюватися за патентом РФ № 2.587.316, МПК А61В 5/00, 2015 р. Вимірювання електричних характеристик біологічних об'єктів здійснюють за патентом України № 75019А, МПК А61В 5/04, G01R 17/00, 2003 р. Корегування фізичного стану людини здійснюють за патентом України № 83406, МПК А61В 5/04, 2013 р. 5 UA 115041 U 5 Комплекс забезпечує діагностику функціонального стану людини, що допомагає при лікуванні різних захворювань, наприклад гепатитів за патентами РФ № 2.180.862, МПК А61М 25/00, А61К 38/21, 1999 р. або № 2.180.235, МПК А61К 38/21, А61P 1/16, 1999 р. Таким чином, запропонований ТК, який має просту і надійну конструкцію, дозволяє розширити його функціональні можливості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 35 40 45 50 Телеметричний комплекс для контролю і діагностики функціонального стану людини, що містить передавальну частину, котра призначена для розміщення на тілі людини і включає послідовно з'єднані електроди для знімання електричних біопотенціалів, попередні підсилювачі, мультиплексор, перший кварцовий генератор, формувач вихідних імпульсів і вузол інфрачервоного випромінювання, та приймальну частину, котра включає послідовно з'єднані виносні фотоприймачі, широкосмугові підсилювачі і компаратори з відкритим колектором, вузол формування вихідних інформаційних сигналів і вузол почергового відображення вихідних інформаційних сигналів з індикатором відображення інформаційних сигналів, який відрізняється тим, що передавальна частина споряджена датчиком частоти дихальних рухів і датчиком частоти пульсу, з'єднані через підсилювачі з другими входами першого і другого блоків порівняння з заданим інтервалом, перші входи котрих через перший і другий блоки пам'яті задатчиків інтервалів з'єднані з блоком керування передавальної частини, виходи першого і другого блоків порівняння з заданим інтервалом з'єднані з мультиплексором і блоком керування передавальної частини, до блока керування передавальної частини підключені кнопка вибору каналу, задатчик частоти опитування каналу, масштабуючий задатчик підсилення каналу, задатчики нижньої і верхньої частот зрізу сигналу відповідного каналу, перший і другий задатчики інтервалів і індикатор вибраного каналу, вихід мультиплексора через послідовно з'єднані переладнувальний смуговий фільтр, масштабуючий підсилювач, аналого-цифровий перетворювач, регістр даних і формуючий регістр з'єднані з першим блоком пам'яті, регістр каналу, регістр номеру пристрою і регістр контролю частоти дихальних рухів і пульсу через формуючий регістр з'єднані з першим блоком пам'яті, вихід котрого через паралельнопослідовний регістр з'єднаний з формувачем вихідних імпульсів, блок керування передавальної частини через коректори нижньої і верхньої частот зрізу з'єднаний з переладнувальним смуговим фільтром, через таймер з входом зчитування першого блока пам'яті, входи запису регістра даних, регістра каналу, регістра номеру пристрою, регістра контролю частоти дихальних рухів і пульсу, формуючого регістра, першого блока пам'яті з'єднані з блоком керування передавальної частини, керуючий вхід масштабуючого підсилювача, вхід запуску і вихід готовності аналог-цифрового перетворювача, входи даних регістра номеру пристрою, регістра контролю і мультиплексора з'єднані з блоком керування передавальної частини, виходи першого і другого блоків порівняння з заданим інтервалом з'єднані з входами даних регістра каналу частоти дихальних рухів і пульсу, фотоприймач передавальної частини через підсилювач-компаратор з'єднаний з блоком керування передавальної частини, перший кварцовий генератор з'єднаний з тактовим входом паралельно-послідовного регістра і блоком керування передавальної частини, приймальна частина споряджена другим кварцовим генератором, з'єднаним з блоком керування приймальної частини і послідовно-паралельним регістром, останній вхід котрого з'єднаний з компараторами, а паралельний вихід через вхідний регістр з другим блоком пам'яті і через блок контролю правильності прийому і другий формувач вихідних імпульсів з другим вузлом інфрачервоного випромінювання, другий блок пам'яті через розподільний регістр з'єднаний з регістрами приймача перевищення частоти дихальних рухів і пульсу, номеру пристрою, каналу і прийнятих даних, котрі з'єднані з вузлом формування вихідних інформаційних сигналів, керуючи входи вхідного регістра другого блока пам'яті, розподільного регістра, регістрів приймача перевищення частоти дихальних рухів і пульсу, номеру пристрою, каналу, прийнятих даних і вузла формування вихідних інформаційних сигналів з'єднані блоком керування приймальної частини, сигналізатор перевищення частоти дихальних рухів і пульсу і блок вибору пристрою і каналу з'єднані з вузлом почергового відображення вихідних інформаційних сигналів. 55 6 UA 115041 U 7 UA 115041 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
