Штучна рибальська принада

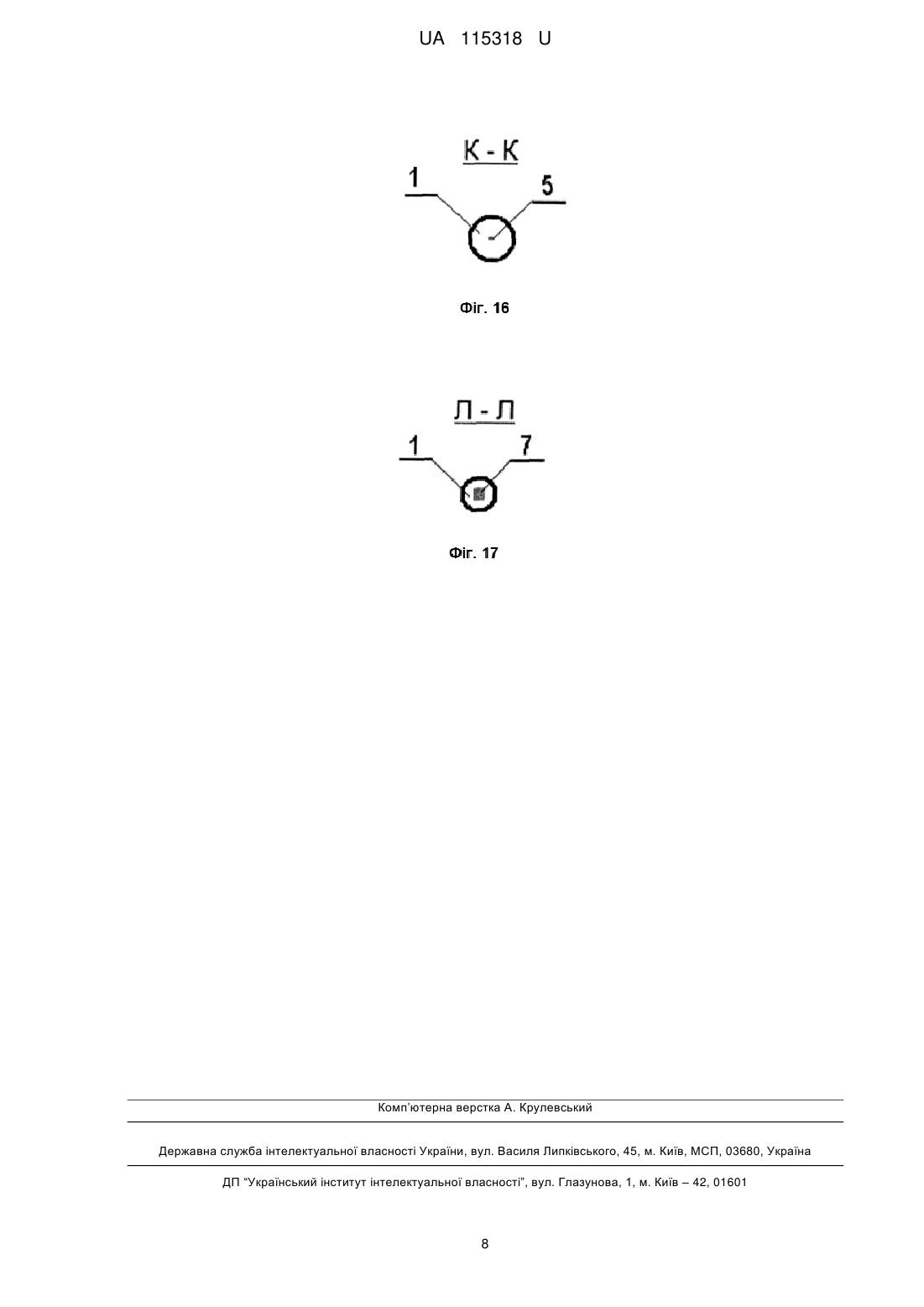

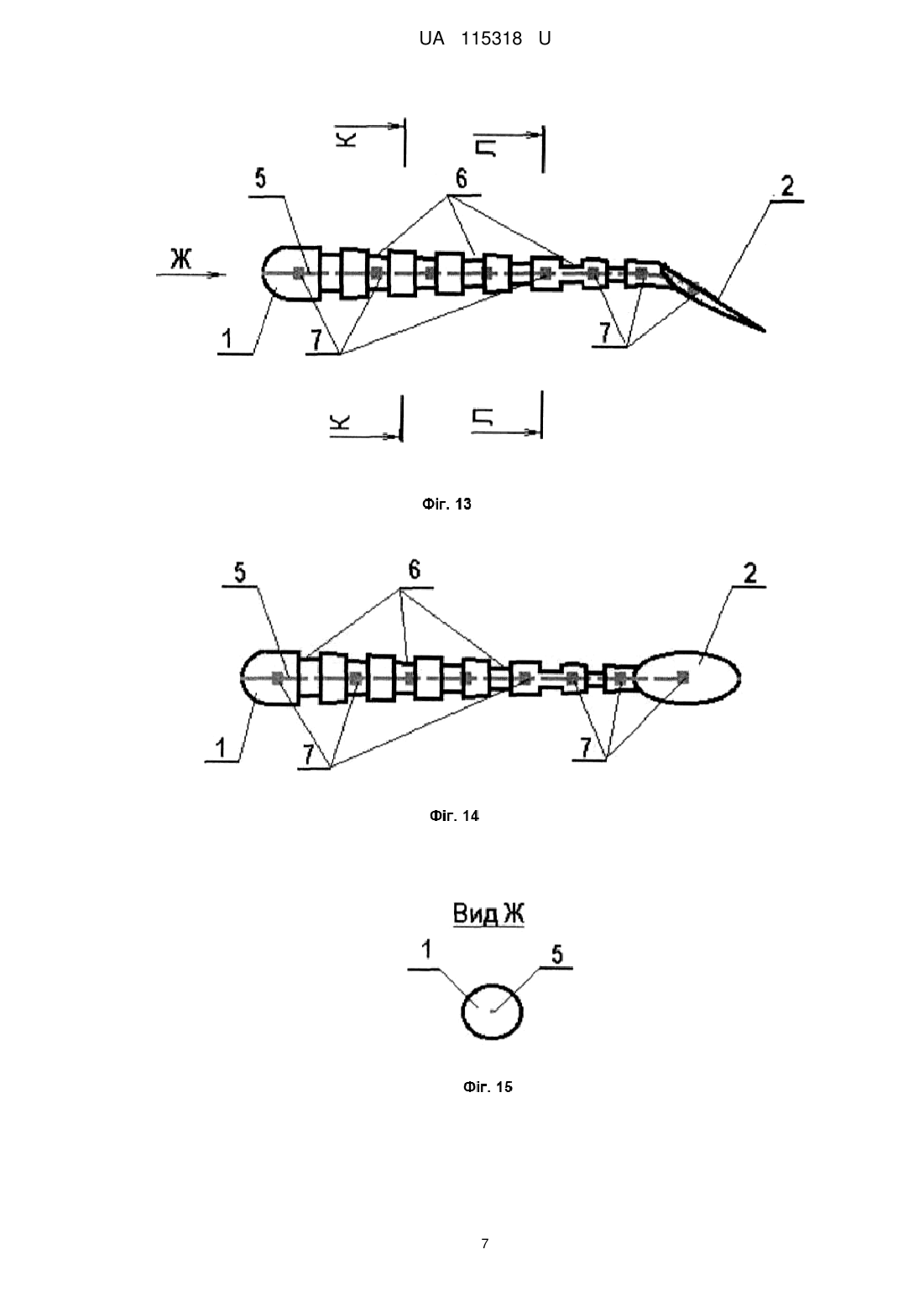

Реферат: Штучна рибальська принада містить повнотілий монолітний довгастий симетричний корпус з пружного еластичного полімерного матеріалу. Довгастий корпус штучної принади сформований з розміщеним всередині нього переважно в площині його симетрії текстильним сердечником. UA 115318 U (54) ШТУЧНА РИБАЛЬСЬКА ПРИНАДА UA 115318 U UA 115318 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до рибальства, зокрема штучних принад для лову риби, і може бути використана як ефективна та економічна принада під час ловлі різних видів риб, зокрема хижих. Відома штучна рибальська принада, що має повнотілий монолітний довгастий симетричний корпус з пружного еластичного полімерного матеріалу (Патентний документ США - заявка US 2009223108 (А1), А01K 85/00, А01K 85/01, опубл. 10.09.20109). Однак часто хижа риба відкушує хвостову частину довгастої штучної рибальської принади, виконаної з пружного еластичного полімерного матеріалу, після чого ця принада стає непридатною для застосування і викидається, і з'являється необхідність надягання на гачок іншої принади, внаслідок цього збільшуються витрати на придбання штучних риболовецьких принад, а водойма захаращується полімерними відходами. В основу корисної моделі поставлена задача удосконалення штучної рибальської принади, що має повнотілий монолітний довгастий симетричний корпус з пружного еластичного полімерного матеріалу, шляхом того, що корпус сформований з розміщеним всередині нього текстильним сердечником; причому сердечник може бути виконаний з тканини і бути розташований переважно в площині симетрії довгастого корпусу штучної принади; сердечник також може бути виконаний з нитки, уздовж довжини якої можуть бути виконані вузли, і може бути розташований переважно вздовж осі симетрії вісесиметричного довгастого корпусу штучної принади. Поставлена задача вирішується тим, що робить її більш стійкою до діяння зубів і щелеп хижих риб, а вузли протидіють відриву частини принади і сковзанню її уздовж нитки, збільшуючи довговічність штучної рибальської принади, виконаної з пружного еластичного полімерного матеріалу і сприяючи економії коштів на придбання принад і зменшення засмічення водойм полімерними відходами, зокрема, силіконом. Штучна рибальська принада має довгастий повнотілий монолітний симетричний корпус з пружного еластичного полімерного матеріалу, який сформований з розміщеним всередині нього текстильним сердечником, розташованим переважно в площині симетрії довгастого корпусу штучної принади. Сердечник може бути виконаний з тканини. Сердечник може бути виконаний з нитки; вздовж виконаного з нитки сердечника можуть бути виконані вузли. Виконаний з нитки сердечник може бути розташований переважно вздовж осі симетрії вісесиметричного довгастого корпусу штучної принади. Суть корисної моделі пояснюють креслення. На фіг. 1 наведено зображення штучної рибальської принади з симетричним довгастим повнотілим монолітним корпусом, сформованим з розміщеним всередині нього текстильним сердечником з тканини, вигляд збоку; на фіг. 2 наведено зображення принади з фіг. 1 - вигляд зверху; на фіг. 3 наведено фронтальний вигляд принади з фіг. 1; на фіг. 4 наведено вигляд поперечного перерізу принади з фіг. 1; на фіг. 5 наведено зображення штучної рибальської принади з симетричним довгастим повнотілим монолітним корпусом, сформованим з розміщеним всередині нього текстильним сердечником з нитки, вигляд збоку; на фіг. 6 наведено зображення принади з фіг. 5 - вигляд зверху; на фіг. 7 наведено фронтальний вигляд принади з фіг. 5; на фіг. 8 наведено вигляд поперечного перерізу принади з фіг. 5; на фіг. 9 наведено зображення штучної рибальської принади з вісесиметричним довгастим повнотілим монолітним корпусом, сформованим з розміщеним всередині нього текстильним сердечником з нитки, вигляд збоку; на фіг. 10 наведено зображення принади з фіг. 9 - вигляд зверху; на фіг. 11 наведено фронтальний вигляд принади з фіг. 9; на фіг. 12 приведений вигляд поперечного перерізу принади з фіг. 9; на фіг. 13 наведено зображення штучної рибальської принади з вісесиметричним довгастим повнотілим монолітним корпусом, сформованим з розміщеним всередині нього текстильним сердечником з нитки, уздовж якої виконані вузли, вигляд збоку; на фіг. 14 наведено зображення принади з фіг. 13 - вигляд зверху; на фіг. 15 наведено фронтальний вигляд принади з фіг. 13; на фіг. 16 і 17 наведені вигляди поперечного перерізу принади з фіг. 13. Виконана у формі рибки штучна рибальська принада (фіг. 1-4) має симетричний довгастий повнотілий монолітний корпус 1, виконаний з пружного еластичного полімерного матеріалу, наприклад, силікону, і виконаний з того ж матеріалу сформована заодно з корпусом 1 лопатеподібний хвостовик 2. За рахунок місцевого зменшення товщини корпусу 1 в його задній частині утворені вертикальні шарніри 3. Корпус 1 сформований з розміщенням всередині нього в площині симетрії виконаного з тканини сердечника 4. Лопатеподібний хвостовик 2 забезпечує натуральні рухи насадженої на гачок принади, а вертикальні шарніри 3 сприяють більшій її гнучкості. Завдяки наявності армуючого (зміцнюючого) сердечника 4 хижій рибі, що не попалася на гачок, не вдається відкусити частину принади. 1 UA 115318 U 5 10 15 20 25 30 35 40 45 50 Виконана у формі рибки штучна рибальська принада (фіг. 5-8) має симетричний довгастий повнотілий монолітний корпус 1, виконаний з пружного еластичного полімерного матеріалу, наприклад, силікону, і виконаний з того ж матеріалу сформований заодно з корпусом 1 лопатеподібний хвостовик 2. За рахунок місцевого зменшення товщини корпусу 1 в його задній частині утворені вертикальні шарніри 3. Корпус 1 сформований з розміщенням всередині нього в площині симетрії виконаного з нитки сердечника 5. Лопатеподібний хвостовик 2 забезпечує натуральні рухи насадженої на гачок принади, а вертикальні шарніри 3 сприяють більшій її гнучкості. Завдяки наявності армуючого (зміцнюючого) сердечника 5 хижій рибі, що не попалася на гачок, не вдається відкусити частину принади. Виконана у формі черв'яка штучна рибальська принада (фіг. 9-12) має вісесиметричний довгастий повнотілий монолітний корпус 1, виконаний з пружного еластичного полімерного матеріалу, наприклад, силікону, і виконаний з того ж матеріалу сформований заодно з корпусом 1 лопатеподібний хвостовик 2. За рахунок місцевого зменшення товщини уздовж корпусу 1 утворені шарніри 6. Корпус 1 сформований з розміщенням всередині нього уздовж осі симетрії виконаного з нитки сердечника 5. Лопатеподібний хвостовик 2 забезпечує натуральні руху насадженої на гачок принади, а шарніри 6 сприяють більшій її гнучкості. Завдяки наявності армуючого (зміцнюючого) сердечника 5 хижій рибі, що не попалася на гачок, не вдається відкусити частину принади. Виконана у формі черв'яка штучна рибальська принада (фіг. 13-17) має вісесиметричний довгастий повнотілий монолітний корпус 1, виконаний з пружного еластичного полімерного матеріалу, наприклад, силікону, і виконаний з того ж матеріалу сформований заодно з корпусом 1 лопатеподібний хвостовик 2. За рахунок місцевого зменшення товщини уздовж корпусу 1 утворені шарніри 6. Корпус 1 сформований з розміщенням всередині нього уздовж осі симетрії виконаного з нитки сердечника 5, уздовж якого виконані вузли 7. Лопатеподібний хвостовик 2 забезпечує натуральність руху насадженої на гачок принади, а шарніри 6 сприяють більшій її гнучкості. Завдяки наявності армуючого (зміцнюючого) сердечника 5 хижій рибі, що не попалася на гачок, не вдається відкусити частину принади; вузли 7 протидіють відриву частини принади і сковзанню її уздовж нитки 5. Штучна рибальська принада може бути виготовлена за допомогою відомих засобів методом лиття, зокрема, відцентрового лиття (див., наприклад: http://fion.ru/handmade/9304/; http://dlyaprimanok.ru/formy-dlya-centrobezhnogo-litya; http://dlyaprimanok.ru/formy-dlyacentrobezhnogo-litya; https://www.youtube.com/watch?v=30yrHND_MA), для чого між двома половинами литтьової форми закріпляють материал сердечника - тканину або нитку, а після виймання відлитої принади з форми обрізають зайвий матеріал сердечника зовні корпуса. Корисна модель забезпечує отримання економічної в виготовленні і використанні армованої штучної принади, виготовленої з м'якого пружного полімерного матеріалу, наприклад силікону, яка призначена для лову різних видів риб, зокрема, хижих. Корисна модель також сприяє зменшенню екологічного засмічення водойм. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Штучна рибальська принада, що містить повнотілий монолітний довгастий симетричний корпус з пружного еластичного полімерного матеріалу, яка відрізняється тим, що довгастий корпус штучної принади сформований з розміщеним всередині нього переважно в площині його симетрії текстильним сердечником. 2. Штучна рибальська принада за п. 1, яка відрізняється тим, що сердечник виконаний з тканини. 3. Штучна рибальська принада за п. 1, яка відрізняється тим, що сердечник виконаний з нитки. 4. Штучна рибальська принада за п. 1, яка відрізняється тим, що по довжині нитки виконані вузли. 5. Штучна рибальська принада за п. 3 або за п. 4, яка відрізняється тим, що довгастий корпус штучної принади вісесиметричний і сердечник розташований переважно вздовж осі симетрії вісесиметричного довгастого корпусу штучної принади. 2 UA 115318 U 3 UA 115318 U 4 UA 115318 U 5 UA 115318 U 6 UA 115318 U 7 UA 115318 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
