Сільськогосподарський агрегат

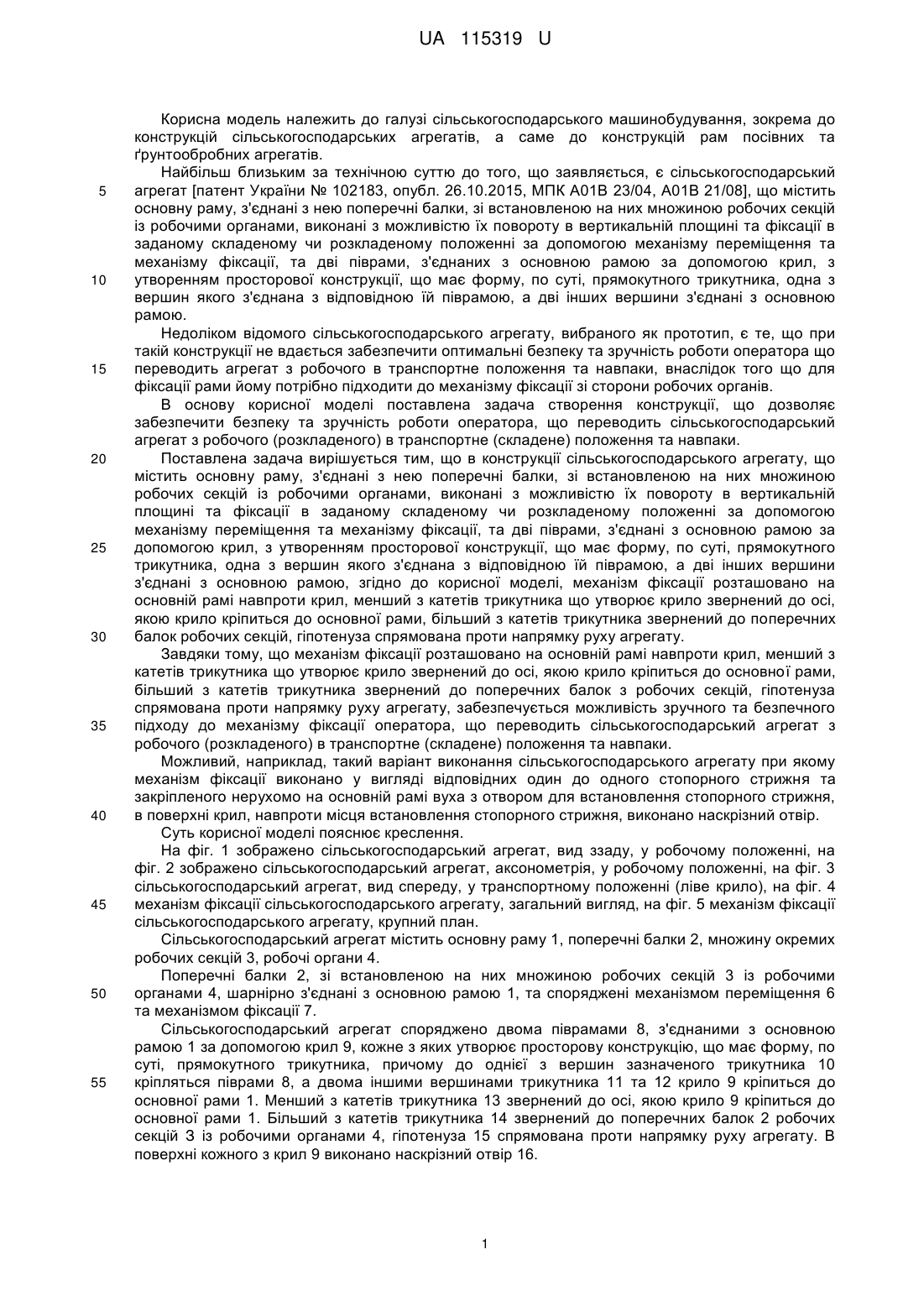

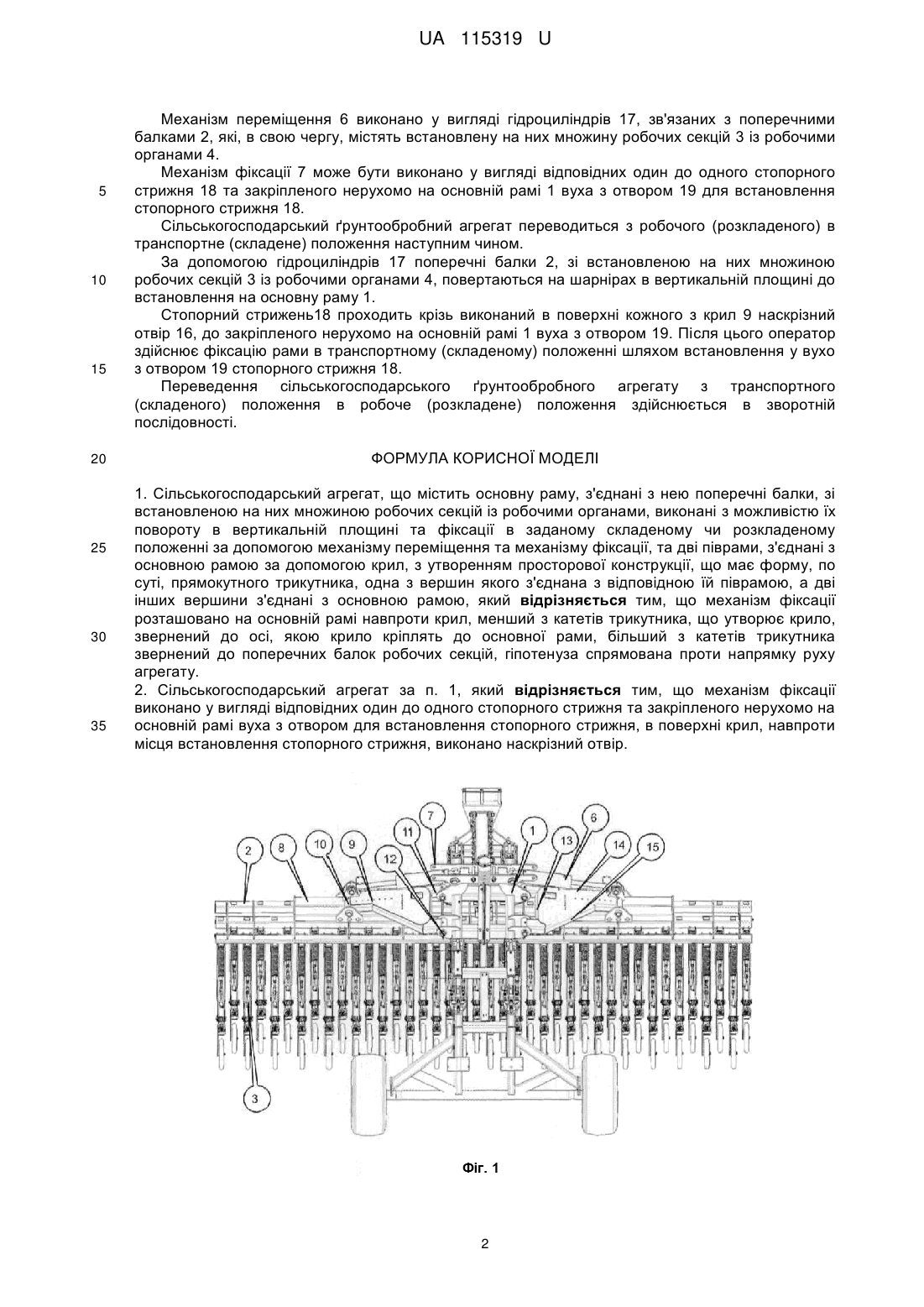

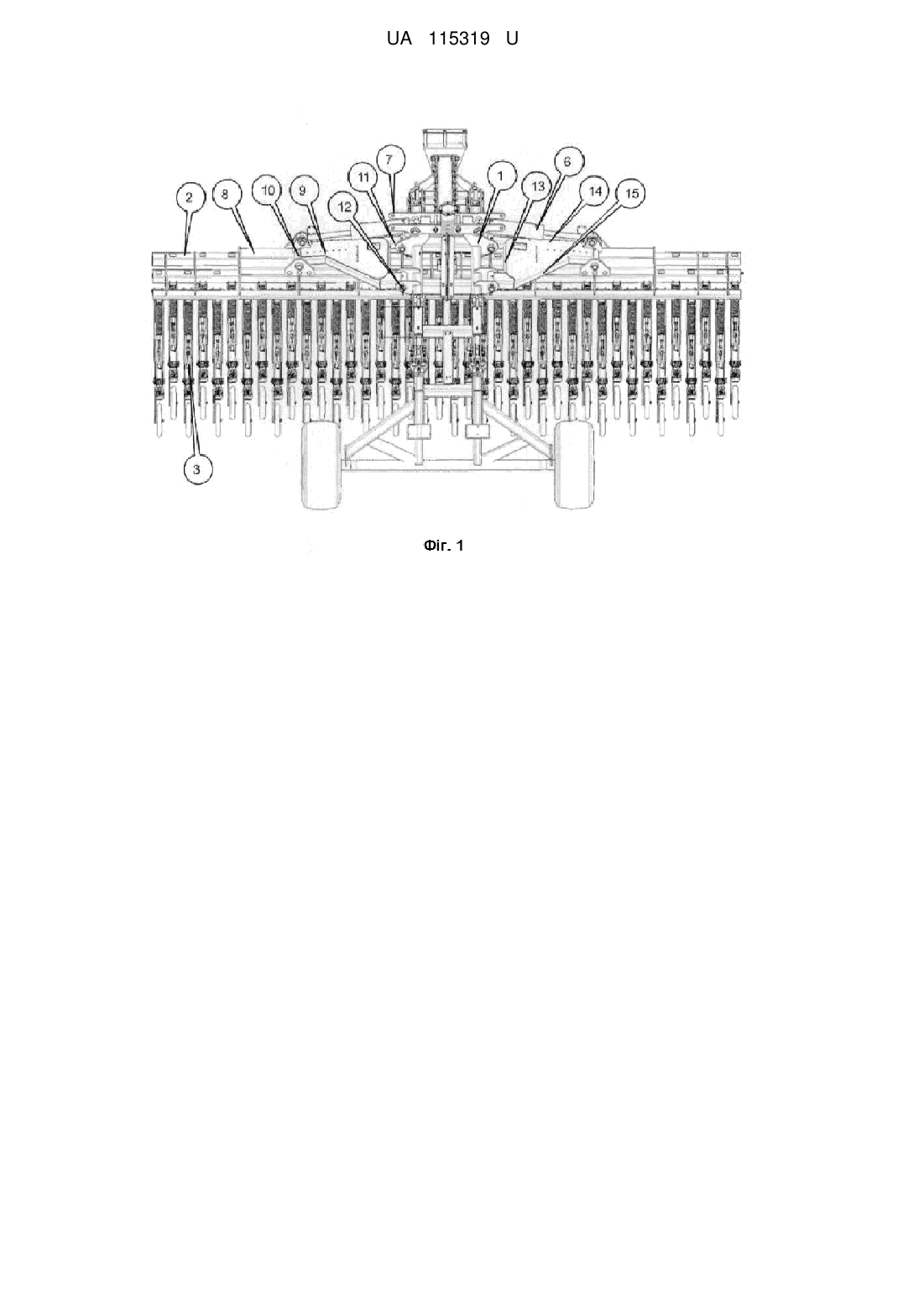

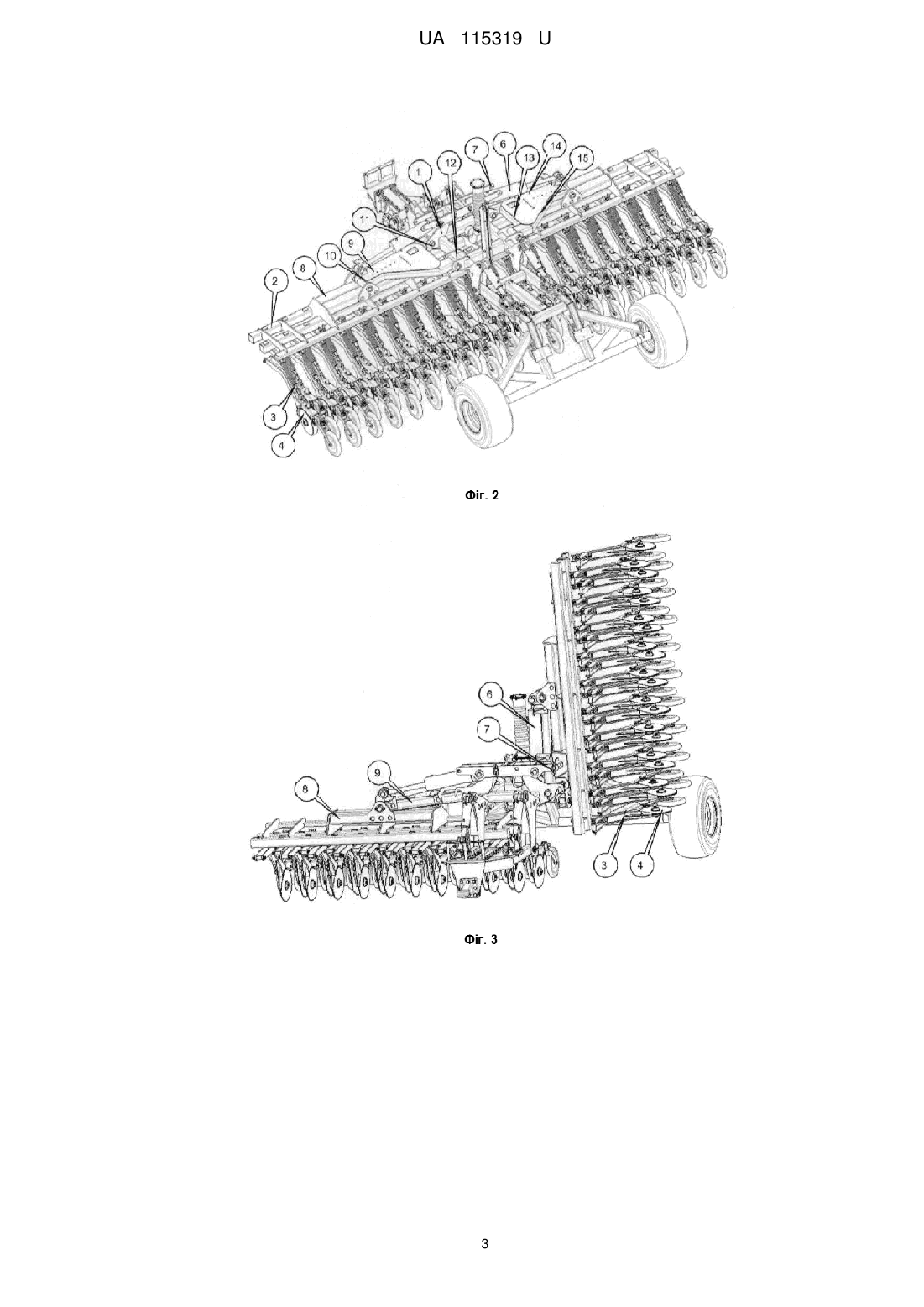

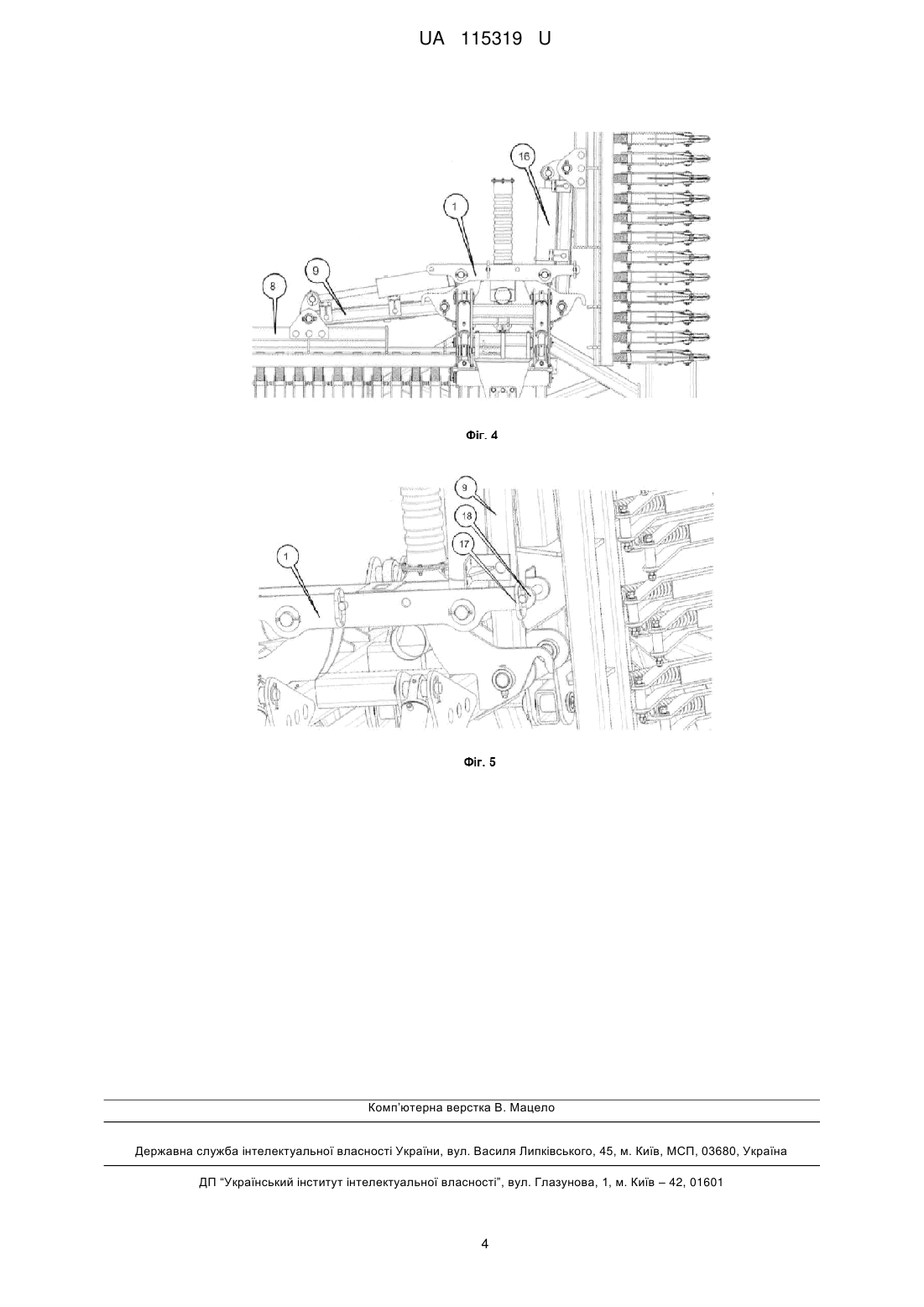

Реферат: Сільськогосподарський агрегат містить основну раму, з'єднані з нею поперечні балки, зі встановленою на них множиною робочих секцій із робочими органами, виконані з можливістю їх повороту в вертикальній площині та фіксації в заданому складеному чи розкладеному положенні за допомогою механізму переміщення та механізму фіксації, та дві піврами, з'єднаних з основною рамою за допомогою крил, з утворенням просторової конструкції, що має форму, по суті, прямокутного трикутника, одна з вершин якого з'єднана з відповідною їй піврамою, а дві інших вершини з'єднані з основною рамою. Механізм фіксації розташовано на основній рамі навпроти крил, менший з катетів трикутника, що утворює крило, звернений до осі, якою крило кріплять до основної рами, більший з катетів трикутника звернений до поперечних балок робочих секцій, гіпотенуза спрямована проти напрямку руху агрегату. UA 115319 U (54) СІЛЬСЬКОГОСПОДАРСЬКИЙ АГРЕГАТ UA 115319 U UA 115319 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до конструкцій сільськогосподарських агрегатів, а саме до конструкцій рам посівних та ґрунтообробних агрегатів. Найбільш близьким за технічною суттю до того, що заявляється, є сільськогосподарський агрегат [патент України № 102183, опубл. 26.10.2015, МПК А01В 23/04, А01В 21/08], що містить основну раму, з'єднані з нею поперечні балки, зі встановленою на них множиною робочих секцій із робочими органами, виконані з можливістю їх повороту в вертикальній площині та фіксації в заданому складеному чи розкладеному положенні за допомогою механізму переміщення та механізму фіксації, та дві піврами, з'єднаних з основною рамою за допомогою крил, з утворенням просторової конструкції, що має форму, по суті, прямокутного трикутника, одна з вершин якого з'єднана з відповідною їй піврамою, а дві інших вершини з'єднані з основною рамою. Недоліком відомого сільськогосподарського агрегату, вибраного як прототип, є те, що при такій конструкції не вдається забезпечити оптимальні безпеку та зручність роботи оператора що переводить агрегат з робочого в транспортне положення та навпаки, внаслідок того що для фіксації рами йому потрібно підходити до механізму фіксації зі сторони робочих органів. В основу корисної моделі поставлена задача створення конструкції, що дозволяє забезпечити безпеку та зручність роботи оператора, що переводить сільськогосподарський агрегат з робочого (розкладеного) в транспортне (складене) положення та навпаки. Поставлена задача вирішується тим, що в конструкції сільськогосподарського агрегату, що містить основну раму, з'єднані з нею поперечні балки, зі встановленою на них множиною робочих секцій із робочими органами, виконані з можливістю їх повороту в вертикальній площині та фіксації в заданому складеному чи розкладеному положенні за допомогою механізму переміщення та механізму фіксації, та дві піврами, з'єднані з основною рамою за допомогою крил, з утворенням просторової конструкції, що має форму, по суті, прямокутного трикутника, одна з вершин якого з'єднана з відповідною їй піврамою, а дві інших вершини з'єднані з основною рамою, згідно до корисної моделі, механізм фіксації розташовано на основній рамі навпроти крил, менший з катетів трикутника що утворює крило звернений до осі, якою крило кріпиться до основної рами, більший з катетів трикутника звернений до поперечних балок робочих секцій, гіпотенуза спрямована проти напрямку руху агрегату. Завдяки тому, що механізм фіксації розташовано на основній рамі навпроти крил, менший з катетів трикутника що утворює крило звернений до осі, якою крило кріпиться до основної рами, більший з катетів трикутника звернений до поперечних балок з робочих секцій, гіпотенуза спрямована проти напрямку руху агрегату, забезпечується можливість зручного та безпечного підходу до механізму фіксації оператора, що переводить сільськогосподарський агрегат з робочого (розкладеного) в транспортне (складене) положення та навпаки. Можливий, наприклад, такий варіант виконання сільськогосподарського агрегату при якому механізм фіксації виконано у вигляді відповідних один до одного стопорного стрижня та закріпленого нерухомо на основній рамі вуха з отвором для встановлення стопорного стрижня, в поверхні крил, навпроти місця встановлення стопорного стрижня, виконано наскрізний отвір. Суть корисної моделі пояснює креслення. На фіг. 1 зображено сільськогосподарський агрегат, вид ззаду, у робочому положенні, на фіг. 2 зображено сільськогосподарський агрегат, аксонометрія, у робочому положенні, на фіг. 3 сільськогосподарський агрегат, вид спереду, у транспортному положенні (ліве крило), на фіг. 4 механізм фіксації сільськогосподарського агрегату, загальний вигляд, на фіг. 5 механізм фіксації сільськогосподарського агрегату, крупний план. Сільськогосподарський агрегат містить основну раму 1, поперечні балки 2, множину окремих робочих секцій 3, робочі органи 4. Поперечні балки 2, зі встановленою на них множиною робочих секцій 3 із робочими органами 4, шарнірно з'єднані з основною рамою 1, та споряджені механізмом переміщення 6 та механізмом фіксації 7. Сільськогосподарський агрегат споряджено двома піврамами 8, з'єднаними з основною рамою 1 за допомогою крил 9, кожне з яких утворює просторову конструкцію, що має форму, по суті, прямокутного трикутника, причому до однієї з вершин зазначеного трикутника 10 кріпляться піврами 8, а двома іншими вершинами трикутника 11 та 12 крило 9 кріпиться до основної рами 1. Менший з катетів трикутника 13 звернений до осі, якою крило 9 кріпиться до основної рами 1. Більший з катетів трикутника 14 звернений до поперечних балок 2 робочих секцій З із робочими органами 4, гіпотенуза 15 спрямована проти напрямку руху агрегату. В поверхні кожного з крил 9 виконано наскрізний отвір 16. 1 UA 115319 U 5 10 15 20 25 30 35 Механізм переміщення 6 виконано у вигляді гідроциліндрів 17, зв'язаних з поперечними балками 2, які, в свою чергу, містять встановлену на них множину робочих секцій 3 із робочими органами 4. Механізм фіксації 7 може бути виконано у вигляді відповідних один до одного стопорного стрижня 18 та закріпленого нерухомо на основній рамі 1 вуха з отвором 19 для встановлення стопорного стрижня 18. Сільськогосподарський ґрунтообробний агрегат переводиться з робочого (розкладеного) в транспортне (складене) положення наступним чином. За допомогою гідроциліндрів 17 поперечні балки 2, зі встановленою на них множиною робочих секцій 3 із робочими органами 4, повертаються на шарнірах в вертикальній площині до встановлення на основну раму 1. Стопорний стрижень18 проходить крізь виконаний в поверхні кожного з крил 9 наскрізний отвір 16, до закріпленого нерухомо на основній рамі 1 вуха з отвором 19. Після цього оператор здійснює фіксацію рами в транспортному (складеному) положенні шляхом встановлення у вухо з отвором 19 стопорного стрижня 18. Переведення сільськогосподарського ґрунтообробного агрегату з транспортного (складеного) положення в робоче (розкладене) положення здійснюється в зворотній послідовності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Сільськогосподарський агрегат, що містить основну раму, з'єднані з нею поперечні балки, зі встановленою на них множиною робочих секцій із робочими органами, виконані з можливістю їх повороту в вертикальній площині та фіксації в заданому складеному чи розкладеному положенні за допомогою механізму переміщення та механізму фіксації, та дві піврами, з'єднані з основною рамою за допомогою крил, з утворенням просторової конструкції, що має форму, по суті, прямокутного трикутника, одна з вершин якого з'єднана з відповідною їй піврамою, а дві інших вершини з'єднані з основною рамою, який відрізняється тим, що механізм фіксації розташовано на основній рамі навпроти крил, менший з катетів трикутника, що утворює крило, звернений до осі, якою крило кріплять до основної рами, більший з катетів трикутника звернений до поперечних балок робочих секцій, гіпотенуза спрямована проти напрямку руху агрегату. 2. Сільськогосподарський агрегат за п. 1, який відрізняється тим, що механізм фіксації виконано у вигляді відповідних один до одного стопорного стрижня та закріпленого нерухомо на основній рамі вуха з отвором для встановлення стопорного стрижня, в поверхні крил, навпроти місця встановлення стопорного стрижня, виконано наскрізний отвір. 2 UA 115319 U 3 UA 115319 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
